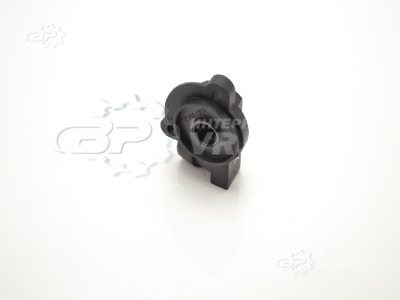

Датчик положения дроссельной заслонки ВАЗ 2112-1148200

Датчик положения дроссельной заслонки ВАЗ 2112-1148200

  • Гарантируем быструю обработку Вашего заказа в рабочее время (мы работаем с 11:00 до 20:00, суббота и воскресенье — выходные дни).
  • Гарантируем надёжную упаковку Вашего заказа (при отправке его Почтой России или транспортной компанией).
  • Гарантируем максимально оперативную отправку оплаченного заказа (в течение 1-4 рабочих дней после поступления оплаты).
  • Гарантируем возврат денег или обмен на другой товар (с перерасчётом) в течение 14 дней с момента получения заказа
    (товар должен быть исправным, без следов установки, стоимость доставки не компенсируется).
  • Гарантируем бесплатный обмен товара (транспортные расходы за наш счёт), в случае если приобретённый товар оказался с дефектом.

  • Описание
  • Отзывы

ПРИМЕНЯЕМОСТЬ: ВАЗ 2104i, 2105i, 2106i, 2107i, ВАЗ 2108i, 2109i, 21099i, ВАЗ 2110i, 2111i, 2112, ВАЗ 2113, 2114, 2115i, ВАЗ 1117, 1118, 1119 (Лада-Калина), ВАЗ 2170, 2171, 2172 (Лада-Приора), ВАЗ 21214, 2131i (Нива), ВАЗ 2123 (Нива-Шевроле, CHEVROLET NIVA).

Датчик производства ОАО «Рикор Электроникс» предназначен для установки на корпусе дроссельной заслонки систем впрыска топлива двигателей ВАЗ с целью преобразования углового положения дроссельной заслонки в пропорциональное изменение электрического напряжения, и используется бортовым компьютером для управления подачей топлива.

Технические характеристики.

Диапазон рабочих температур: от -40°С до +125°С.

Возвратный момент: 0,05 — 0,12 Нм (500 — 1200 Гсм ).

Износоустойчивость, циклов работы: 2 000 000.

Воздействие механических факторов (синусоидальная вибрация): диапазон частот 20 — 2000 Гц, амплитуда ускорения 200 м/с2 .

Воздействие механических факторов (механический удар многократного действия): пиковое ударное ускорение 300 м/с2, нелинейность в рабочей зоне от расчётной величины текущего напряжения + 3,5 . -2 %.

Датчик положения дроссельной заслонки нива 21214

Принцип работы ДПДЗ

Существует два типа приборов: резистивные и бесконтактные. Они отличаются конструкцией, принципом работы и сроком службы.

  • Резистивные ДПДЗ представляют собой переменный резистор, сопротивление которого меняется при перемещении ползунка по дорожкам. Благодаря простой конструкции и доступной цене они наиболее распространены в автомобилестроении. Нива Шевроле сходит с конвейера именно с таким резистивными приборами.
  • Бесконтактные ДПДЗ основан на схеме, включающей датчик магнитного поля и микроконтроллер. Они служат дольше и потребляют меньше электроэнергии, чем резистивные. Однако стоят бесконтактные устройства дороже, а полупроводниковый микроконтроллер может сгореть при резких скачках напряжения в бортовой сети.

Место установки и принцип действия ДПДЗ не зависит от конструкции. Он монтируется на валу дроссельной заслонки. При изменении положения дросселя выходное напряжение на датчике изменяется от 0,7 до 4 вольт. За счет этого ЭБУ получает информацию от степени открытия заслонки. Исходя из сведений, полученных от датчика, формируется состав воздушно-топливной смеси. Поэтому от работоспособности ДПДЗ зависит приемистость и экономичность двигателя.

Датчик положения дроссельной заслонки,как произвести снятие и установку на Ниве Шевроле

Одним из важных элементов в работе двигателя является датчик положения дроссельной заслонки, Шевроле Нива не является исключением. Данный элемент относиться к важным элементам системы, которая производит подачу топлива во все цилиндры двигателя автомобиля. Он контролирует подаваемый объём воздуха, в тот момент, когда создаются горючие смеси, и следит чтобы порция кислорода и горючего для воспламенения была оптимальной.

ДПДЗ представлен в виде клапана, который регулирует воздушное давление во время закрывания и открывании в топливной системе. В тот момент, когда заслонка открыта давление повышается, а когда закрыта то оно становиться приближенное к вакууму. Он состоит из одного переменного и второго так называемого постоянного элемента, благодаря которым подаётся сигнал в каком положение находится дроссельная заслонка, и дают возможность регулировать ее.

Корпус представлен виде вентиляционной системы и по патрубкам регулируется то как испаряется топливо. И в момент, когда происходит запуск силового агрегата, регулятор холостого хода в режиме холостого хода отвечает за обороты коленвала. То есть подает воздух в топливную систему, чтобы создавать нужную горючею смесь.

Признаки неисправности

Точно определить состояние датчика положения дроссельной заслонки получится только с помощью сканера или вольтметра. Однако неисправности имеют и внешние проявления:

  • Падение мощности двигателя.
  • Ухудшение реакции мотора при нажатии на акселератор.
  • Растет расход бензина.
  • Двигатель неустойчиво работает на малых или больших оборотах.
  • Машина разгоняется рывками.
  • Холостые обороты произвольно меняются или мотор глохнет при отпущенной педали газа.
  • Горит желтая лампа «Check engine» на панели приборов.

Чаще всего проблемы возникают с приборами резистивного типа. В них стирается или загрязняется проводящий слой на дорожках.

В результате напряжение при повороте заслонки меняется нелинейно.

Также в датчике может сломаться подвижный сердечник. В этом случае он вовсе не реагирует на движения дросселя.

датчики на двигатель 21214

После публикации моей статьи на тему сальников для Нивы, посыпались просьбы написать то же самое в отношении подшипников и датчиков на двигатель 21214, который ставится на Нивы, Нивы-М, крокодилы и ШНивы. Начну потихоньку рассказывать о «беспроблемных» датчиках, то есть тех, которые ставишь и забываешь о них очень надолго.
Несколько общих слов. Почему вообще возник этот вопрос? Приведу как пример: такая фигня как датчик положения дроссельной заслонки (ДПДЗ). Так как электроника нашего инжектора взята полностью с переднеприводных собратьев, а их количество очень велико, то и делают на них запчасти очень большое количество фирм и фирмочек, а уж про братьев-китайцев вообще говорить не приходится. Некоторое время я даже копил в коробочке неисправные ДПДЗ разных производителей, после 7 сбился и все выкинул )) В то время как поставщиком завода являются всего два производителя.

Еще один пример, это датчик скорости. Когда он паленый, бывает что при проезде через лужу загорается «чек энжин» или просто движок начинает глохнуть при движении накатом и ничего не загорается. А когда вы дотягиваете до сервиса, как истрибитель времен войны, вдруг дефект пропадает. Это значит что внутрь корпуса попала водичка, а потом также вытекла. Так что все хорошо……до следующей лужи. Одним из самых основных датчиков, является датчик массового расхода воздуха (ДМРВ), поэтому ему посвящена отдельная подробная статья.

Как проверить ДПДЗ?

Для диагностики датчика положения дроссельной заслонки понадобится мультиметр или сканер, считывающий показания бортового компьютера.

Проверка заключается в контроле напряжения при разных положениях дросселя. Для этого нужно:

  • Отключить провода от разъема датчика.
  • Включить зажигание.
  • Подключить мультиметр в режиме вольтметра к контактам.

Совет: выяснить работоспособность без измерительных приборов можно простым способом — установить заведомо рабочую деталь с другого автомобиля. Если симптомы исчезнут, проблема в датчике.

При отпущенной педали акселератора прибор должен показывать 0,7, а при нажатой до упора — 4 вольта. Также нужно убедиться, что при плавном изменении положения педали акселератора напряжение изменяется плавно.

Если показания мультиметра не соответствуют номинальным или скачкообразно меняются при плавном изменении положения заслонки, деталь нуждается в замене.

Снятие и установка датчика положения дроссельной заслонки Chevrolet Niva

Инструменты:

  • Тестер
  • Отвертка крестовая средняя
  • Отвертка плоская средняя

Детали и расходники:

  • Датчик положения дроссельной заслонки (при необходимости)

Примечание:

Датчик установлен на дроссельном узле и соединен с осью дроссельной заслонки.

1. Для доступа к датчику положения дроссельной заслонки снимите декоративный кожух двигателя, как описано здесь.

2. Отсоедините от датчика колодку жгута проводов.

3. Для проверки исправности датчика измерьте сопротивление между выводами «2» и «3» колодки датчика. Переместите дроссельную заслонку из полностью закрытого положения в полностью открытое. У исправного датчика при этом сопротивление должно равномерно изменяться в пределах 2,7-8,2 кОм (на фото проверка при снятом дроссельном узле).

4. Для замены неисправного датчика, крестовой отверткой выверните два винта крепления к дроссельному узлу.

5. Затем снимите датчик.

Примечание:

Под датчиком установлено уплотнительное поролоновое кольцо, не забудьте установить на место.

6. Устанавливайте новый датчик в порядке, обратном снятию.

Замена ДПДЗ на ВАЗ-2123

Замена датчика не требует особого инструмента. Достаточно лишь крестовой и плоской отвертки. Если вы хотите решить проблему раз и навсегда, купите бесконтактный прибор от Bosch или General Motors.

Замена датчика положения дроссельной заслонки выполняется следующим образом:

  • Подденьте отверткой резиновые фиксаторы и снимите декоративный кожух двигателя.
  • Снимите колодку проводов с разъема.
  • Крестовой отверткой открутите винты крепления.
  • Извлеките датчик и вставить новый.
  • Закрутите винты.
  • Наденьте колодку проводов.
  • Верните на место и закрепить декоративный кожух двигателя.

Совет: если напряжение на резистивном датчике меняется рывками, есть шанс восстановить его работоспособность. Снимите деталь, вставьте плоскую отвертку в отверстие, которое надевается на вал дросселя и без лишних усилий покрутите «туда-обратно» в течение минуты. Это поможет удалить загрязнение с резистивных дорожек и прибор начнет корректно работать.

Конструкция Нивы Шевроле не предполагает регулировки датчика положения дроссельной заслонки. Если напряжение на его выходе отличается от номинального, деталь неисправна и подлежит замене.

Про датчик положения дроссельной заслонки Нивы Шевроле

ДПДЗ – ответственный узел во впускном тракте двигателя Шевроле-Нива. Собственно дроссельная заслонка управляется педалью «газа» (педалью управления ДЗ). Назначение датчика положения дроссельной заслонки понятно из его названия.

Исправно работающий датчик положения дроссельной заслонки обеспечивает получение бензовоздушной смеси в концентрации, необходимой для равномерной и экономичной работы мотора на всех режимах. Устройство смонтировано на корпусе дроссельной заслонки.

Внимание! На корпусе ДЗ смонтирован также датчик холостого хода (цилиндрическая вытянутая деталь, довольно труднодоступная). Не перепутайте!

Датчик фаз — ДФ

Он же датчик распредвала. Датчик фазы ВАЗ предназначен для определения углового положения распредвала. Основная функция — при работе двигателя датчик фаз выдает на контроллер импульсный сигнал синхронизирующий впрыск топлива с открытием впускных клапанов. Отказ датчика фаз переводит топливоподачу в попарно-параллельный режим, что приводит к некоторому ( до 10% ) повышению расхода топлива. А также добавлю от себя это «чудо природы» является головной болью и источником кучи ошибок, например знаменитых 0301, 0302….По моему скромному мнению это такая же гадость и мерзость как гидрокомпенсаторы старого образца. Но что выросло, то выросло. (Как избавиться навсегда от него, лямбды, датчика крена — будет написано в статье про чиптюнинг). Единственный нормальный производитель этого датчика «Автовазагрегат». На фото виден логотип.

В настоящее время при производстве автомобилей полностью отказались от использования датчиков измерения скорости состоящих из механических деталей. В основе современных устройств лежит использование электро-магнитных датчиков работающих за счет эффекта обнаруженного физиком Холлом и получившим одноименное название. Такое устройство позволяет получить более точные данные о скорости автомобиля и передают ее водителю, чтобы они могли своевременно оценивать ситуацию.

Применяемые датчики температуры

Применяемые датчики классифицируются по двум видам:

  • с температурным коэффициентом в отрицательную сторону;
  • с положительным температурным коэффициентом.

По цели использования разделяются на 3 типа:

  • датчик указателя температуры;
  • наружной температуры воздуха;
  • температуры охлаждения жидкости.

Чаще используется первый тип (с отрицательным температурным коэффициентом). При желании можно установить сразу две конструкции: одну в качестве основной, другую как дополнительную.

Главной составляющей конструкции датчика ОЖ выступает термистор. По принципу работы это резистор, который меняет свое сопротивление в зависимости от температуры окружающей среды. Он защищен металлическим корпусом, на поверхность которого нанесены резцы. К ним идет присоединение хвостовой части, смонтированной из пластика. Именно тут находятся контакты, присоединяющиеся к проводке. Один контакт — положительный (идет от электронного блока); другой — отрицательный (подключается к массе).

Принцип работы заключается в том, что к термистру подается постоянный поток напряжения от электронного блока в 5 В. При повышении или понижении температуры (в зависимости от используемого вида датчика) сопротивление термистра снижается, соответственно снижается и напряжение, приходящиеся на него. В итоге по попаданию этого напряжения электроблок автомобиля рассчитывает температуру движка и выводит нужный показатель на приборную доску.

Датчик скорости – ДС.

Мозг использует сигнал с датчика скорости для управления работой двигателя на холостом ходу. И поддержкой оборотов «подхвата» во время движения автомобиля накатом. Исполнительным механизмом данной цепи является регулятор холостого хода, который управляет подачей воздуха в обход дроссельной заслонки. Хватит теории, будем ближе к народу. В подделках по этому датчику, обгоняя оригинал на порядок – братья китайцы. 8 из 10 датчиков, которые я держал в руках в магазинах и на рынке китайского производства. Работают месяца три, после чего сообщают о своем уходе из жизни «чек энжином». В чем отличие оригинала от палева? На фото я стрелочками указал где провода входящие в разъем залиты лаком. А также лаком залит шов корпуса, который состоит из двух частей. Наследники Мао считают это излишеством, и именно поэтому датчик умирает после наступления первой Питерской слякоти.

Код ошибки P0122 – низкий уровень сигнала в цепи датчика «А» положения дроссельной заслонки

Код ошибки P0122 звучит как «низкий уровень сигнала в цепи датчика «А» положения дроссельной заслонки». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «Throttle Position Sensor/Switch (TPS) «A» Circuit Low Input».

Техническое описание и расшифровка ошибки P0122

Этот диагностический код неисправности (DTC) является общим кодом силового агрегата. Ошибка P0122 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

Датчик положения дроссельной заслонки (TPS) реагирует на движение педали акселератора. Он представляет собой тип потенциометра. Который преобразует положение дроссельной заслонки в выходное напряжение и подает сигнал напряжения на модуль управления двигателем (ECM). Кроме того, определяет скорость открытия и закрытия дроссельной заслонки и подает сигнал напряжения на ECM.

Код P0122 означает, компьютер автомобиля обнаружил, что TPS (датчик положения дроссельной заслонки) «A» сообщает о слишком низком напряжении. На некоторых автомобилях этот нижний предел составляет 0,17–0,20 вольт (В).

Проще говоря, датчик положения дроссельной заслонки используется для определения в каком положении находится дроссельная заслонка. Если значение сигнала меньше 0,17 В, то PCM устанавливает этот код.

Симптомы неисправности

Основным симптомом появления ошибки P0122 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

Также они могут проявляться как:

  1. Загорится контрольная лампа «Check engine» на панели управления.
  2. Нестабильные или низкие обороты на холостом ходу.
  3. Повышенные обороты двигателя на холостом ходу.
  4. Двигатель глохнет либо плохо заводится.
  5. Мотор работает неравномерно (пульсирует).
  6. Нет реакции на педаль газа.

Также могут присутствовать другие симптомы.

Причины возникновения ошибки

Код P0122 может означать, что произошла одна или несколько следующих проблем:

  • Обрыв цепи датчика положения дроссельной заслонки или плохое электрическое соединение.
  • Жгут проводов датчика положения дроссельной заслонки имеет обрыв или закорочен на массу либо другой провод.
  • Неисправен датчик положения дроссельной заслонки.
  • Поврежденный компьютер (PCM).

Как устранить или сбросить код неисправности P0122

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0122:

  1. Считайте все сохраненные данные и коды ошибок с помощью сканера OBD-II. Чтобы выяснить, когда и при каких обстоятельствах появилась ошибка.
  2. Очистите коды ошибок с памяти компьютера и проведите тест-драйв автомобиля, чтобы выяснить, появляется ли неисправность снова.
  3. Визуально осмотрите электрические провода и соединения, относящиеся к датчику «А» положения дроссельной заслонки, на предмет ослабления и наличия повреждений.
  4. Сравните показания датчиков «А» и «B» положения дроссельной заслонки, используя сканер, при необходимости замените неисправный датчик.
  5. Снова очистите код ошибки с памяти компьютера, проведите тест-драйв автомобиля, чтобы выяснить, решена ли проблема.

Диагностика и решение проблем

Тщательно проверьте датчик положения дроссельной заслонки (TPS), разъем проводки и проводку на предмет обрывов и т. д. Отремонтируйте или замените при необходимости для устранения ошибки P0122.

Проверьте напряжение на TPS (более подробную информацию см. в руководстве по обслуживанию вашего автомобиля). Если напряжение слишком низкое, это указывает на проблему. При необходимости замените датчик.

В случае недавней замены, может потребоваться регулировка TPS. На некоторых автомобилях, инструкции по установке требуют правильной регулировки (подробности см. в руководстве по ремонту).

Если симптомы отсутствуют, проблема может быть периодической, и очистка кода может временно решить ее. В этом случае вам обязательно следует проверить проводку, чтобы убедиться, что она ни где не трется, не изношена и т.д.

Другие коды неисправности, связанные с датчиком TPS и цепью: P0120, P0121, P0123, P0124.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0122 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

  • Chery
  • Chevrolet (Шевроле Авео, Импала, Круз, Ланос, Лачетти, Малибу, Сильверадо, Спарк, Траверс)
  • Chrysler
  • Citroen (Ситроен Берлинго)
  • Daewoo (Дэу Леганза, Матиз, Нексия)
  • Dodge (Додж Рам)
  • Ford (Форд Галакси, Мондео, Транзит, Фокус)
  • Geely
  • Honda (Хонда Аккорд, Джаз, Фит, Цивик)
  • Hover
  • Hyundai (Хендай Санта фе, Солярис, Соната)
  • Jeep (Джип Либерти)
  • Kia (Киа Маджентис, Рио, Соренто)
  • Lifan (Лифан Солано)
  • Mazda
  • Mercedes
  • Mitsubishi (Митсубиси Кольт, Лансер)
  • Nissan
  • Opel (Опель Астра)
  • Peugeot (Пежо 206, 307, 308, Партнер)
  • Skoda (Шкода Йети, Фабия)
  • Subaru
  • Suzuki
  • Toyota (Тойота Королла)
  • Volkswagen (Фольксваген Гольф, Джетта, Крафтер, Пассат, Поло Седан, Тигуан)
  • ВАЗ 2107, 2109, 2110, 2112, 2114, 2115
  • Газель Бизнес, умз 4216
  • Заз Шанс
  • Лада Гранта, Калина, Нива, Приора
  • Уаз Буханка, Патриот

С кодом неисправности Р0122 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0102, P0108, P0113, P0118, P0222, P0223, P0300, P0335, P0341, P0343, P0452, P0463, P0719, P1122, P1381, P1403, P1961, P2135, C0242, U2100.

Неисправности датчика дроссельной заслонки

Неустойчивое поведение двигателя машины часто бывает связано с повреждением датчика положения дроссельной заслонки (обычно износ контактных дорожек), сокращённо называемого ДПДЗ. Некорректное поведение силового агрегата проявляется снижением динамики, увеличением расхода горючего и ухудшением холостого хода.

ДПДЗ — зачем он нужен

Этот датчик автомобиля — крайне важный элемент современных бензиновых агрегатов с впрыском.

Представляет собой электронное устройство, передающее в определённый момент на ЭБУ сведения, касающиеся угла затворки (её положении) и динамики выжима педали газа.

Блок в свою очередь полученные данные использует для расчёта нужного количества горючего — по косвенному расчёту процента поступающего воздуха. Другими словами, эта информация становится поводом для активации/отключения режима кикдауна и подачи/закрытия воздушного потока в обход дросселя через клапан нейтрального хода.

Режим продувки мотора включается, когда дроссельная заслонка открывается более чем на 75 процентов.

Устроена схема датчика положения таким образом:

  • пластико-металлический корпус;
  • отверстие для соединения с приводом заслонки;
  • ось вращения токосъёмника;
  • фиксаторные точки;
  • штекер для подключения к бортовой сети машины.

Схема датчика положения дроссельной заслонки

Функционирует элемент дросселя через преобразователи. Электрический импеданс ДПДЗ составляет 8 Ом. Состоит регулятор из 4-х контактов: на первые три, напряжение подаётся 5-вольтовое, а четвёртый — индикаторный, он непосредственно соединён с акселератором. Когда шофер отпускает газ, на электронный блок управления поступает импульс, сообщающий о том, что надо прекращать лить бензин. Это вызывает автоматическое торможение двигателя — подача топлива закрывается на определённое время. И наоборот, если скорость машины увеличивается, то горючее поступает в прежних пропорциях.

Типы датчиков

Различают несколько типов ДПДЗ, но главных отличий всего два. В конструкции обычного датчика положения дроссельной заслонки, используемых всеми производителями автомобилей, имеются резистивные дорожки и ползунок. Такой регулятор жёстко фиксируется к патрубку системы воздушной подачи и соединяется с осью. Затворка открывается при давлении шофером газа, что естественно, разворачивает ось и перемещает ползунок.

Бесконтактные датчики производятся как альтернатива контактному потенциометру. Функционируют устройства за счёт динамического изменения магнитного поля. Бегунок здесь непосредственно с рабочей частью не контактирует, все завязано на электронном компоненте.

Бесконтактный ДПДЗ

Такие регуляторы реже ломаются, но стоят заметно дороже.

Подробнее о типах потенциометров в таблице.

Способы повышения надёжности

возможность установки 2-х резервных датчика

Признаки неисправности датчика

В датчике удельная проводимость меняется, если элемент находится:

  • в открытом положении — на третий индикаторный контакт подаётся напряжение в 4 вольта;
  • в закрытом положении — минимальное значение тока составляет до 0,7 вольта.

Очевидно, что регулятор дросселя отвечает за многое и его неправильное напряжение вызывает различные проблемы с движком. На высоких оборотах он глохнет и работает, как попало. Особенно часто это происходит во время переключения скоростей коробки, либо при переходе с любой передачи на нейтральный ход. В это же время растёт потребление горючего.

Другие признаки: мотор произвольно глохнет и в нейтральном режиме. Часто наблюдаются провалы педали газа, рывки — преимущественно во время ускорения автомобиля. Естественно, падает мощность ДВС, что легко определяется на подъёмах, при буксировке или переброске грузов. Ещё одним характерным симптомом неполадки регулятора дросселя является загорание индикатора Check. После подключения сканера обычно выскакивает ошибка P0120.

Индикатор Check на приборной панели

Причины неполадок

Основной причиной неисправности датчика дроссельной заслонки становится подгорание контактов или стачивание резистивного слоя. Чаще повреждаются контактные ДПДЗ — их ещё называют резистивными. Принцип их функционирования заключён в передвижении особого ползунка по резистивным дорожкам. Последние рано или поздно стачиваются, и регулятор передаёт ложную информацию. Таким образом, причины повреждения ДПДЗ контактного типа следующие:

  • износ резистивного слоя, поломка наконечника или другое повреждение механического свойства;
  • истирание напыления основы, что не позволяет току повышаться;
  • устаревание приводных шестерён ползунка и других подвижных частей регулятора — контакт может пропадать, если зазор между ДПДЗ и проводником оси увеличивается;
  • обрыв сигнальной или питающей проводки;
  • вышло из строя реле;
  • пробои в цепи;
  • окисление, загрязнение, коррозия соединений.

Окисление и коррозия датчика дроссельной заслонки

Магнитные или бесконтактные регуляторы выходят из строя редко, так как не включают напыления. Поэтому неполадки сводятся лишь к повреждениям выводов, соединений и проводов.

Как и было сказано, первым реагирует на неисправность ДПДЗ мотор. Особенно часто это происходит в холостом режиме функционирования двигателя. Дело в том, что в инжекторных системах нет карбюратора, управляющего агрегатом в режиме холостого хода. Всю регулировку выполняет электроника, оперируя исключительно данными, которые посылает датчик.

Проверка работоспособности ДПДЗ

Датчик дроссельной заслонки обычно проверяют мультиметром в режиме прозвона. Имитируют работу клапана, затем следят за скачками напряжения на шкале прибора в режиме звукового контроля. Если слышны хрипы, потенциометр однозначно нуждается в замене.

Проверка работы датчика мультиметром

Подробнее о том, как делают проверку в автосервисах:

  • активируют систему зажигания автомобиля;
  • отсоединяют фишку от контактов ДПДЗ, подсоединяют к тестеру и убеждаются, что ток поступает — если напряжения нет, прозванивают всю проводку и находят место обрыва;
  • затем подключают датчик дросселя к мультиметру, бросив один вывод на «массу», а другой — на главный контакт блока управления;
  • снимают значение тока при закрытой затворке (педаль газа не задействована) — должно показывать не выше 0,7 вольта;
  • рассчитывают ток при выжатой педали газа (заслонка открыта) — показатель не менее 4 вольт;
  • следят за показаниями на шкале, одновременно вращая сектор прибора — повышение тока обязано проходить максимально плавно, иначе дорожки протёрты, изношены.

Далее осуществляют проверку с использованием специального оборудования через встроенную систему OBD II.

Диагностический тестер системы ODB II

Компьютерная диагностика даёт возможность получить коды ошибок, изучив которые, специалисты судят о конкретных причинах неисправности.

Только после этого устанавливают новый датчик дроссельной заслонки, так как без анализа полной картины работы узла, что-либо делать рискованно.

Вот например, некоторые данные по ошибкам с расшифровкой: p0120 — неисправность цепи датчика положения дроссельной заслонки и p2135 — несовпадение показаний ДПДЗ. Также о неполадках с потенциометром указывают ошибки под номерами: p0122, p0123, p0220, p0222, p0223. Что касается повреждений проводки, то обычно такое происходит из-за низкого качества материалов. В частности, это касается изоляции. После установки нового регулятора, обязательно стирается информация об ошибке из памяти блока управления. Обычно для этого достаточно обесточить аккумулятор, подождать около 15 минут, затем поставить клемму минуса на место.

Специалисты умеют выявлять неисправности датчика дроссельной заслонки также по работе педали акселератора. Если при разгоне ощущаются провалы, и автомобиль сильно дёргается. Или мотор вибрирует, но газ отпущен.

Как устранить неисправность

Ремонт потенциометра дроссельной заслонки не предусмотрен. При его повреждениях следует установить новый элемент. Однако в некоторых ситуациях возможно частичное восстановление:

  • плохая «масса» — достаточно зачистить окислившиеся места, устранить обрывы в проводке;
  • поломка реле — заменить деталь, подобрав такую же 40-амперную;
  • неисправность выходов — подогнуть их в разъёмах изнутри, воспользовавшись иголкой или другим тонким предметом;
  • повреждение дросселя — заменить узел целиком.

Желательно устанавливать дорогие бесконтактные датчики. Цена их выше, зато они отличаются повышенной надёжностью и длительным ресурсом.

Новый датчик дроссельной заслонки

Методы профилактики

Хотя поломка датчика — поломка не критичная, выявлять симптомы неисправности положения дроссельной заслонки и исправлять их надо как можно скорее. Иначе мотор начнёт испытывать существенные нагрузки, что обязательно сократит его срок службы.

Безусловно, один из эффективных методов профилактики — это регулярная чистка каналов воздушной подачи. Она помогает улучшить динамику автомобиля и продлить ресурс датчика.

Выполняется до тех пор, пока металлическая поверхность не становится полностью светлой.

Делают это мастера обычно вручную, в следующей последовательности:

  • демонтируют воздуховод и другие элементы, закрывающие доступ к заслонке;
  • снимают узел, открутив болты крепления;
  • разъединяют все штекеры, включая и разъём для продувки абсорбера;
  • очищают поверхность специальным химическим средством.

В конце заслонка обязательно протирается досуха. Если конструкцией автомобиля предусмотрена также защитная решётка, то прочищается и она. Затем узел собирается в обратной последовательности.

Используется также другой способ, когда узел не снимается с машины. Его преимущество — быстрота выполнения, но эффекта, который достигается при ручной обработке, он не даёт. Чтобы прочистить заслонку таким вариантом, надо использовать жидкость для впускного тракта или клапана ЕГР. Также подойдут средства WD-40 и хорошие растворители.

Процедура очистки без снятия дросселя выглядит так:

  • снимают воздуховод для облегчения доступа;
  • брызгают чистящим средством на поверхность узла, находящегося в закрытом положении;
  • потом открывают заслонку, убирают грязь с боковых частей;
  • обеспечивают подачу жидкости во все доступные зоны узла.

Дроссельная заслонка до и после очистки

Обслуживать такими способами дроссельную заслонку рекомендуется каждые 10 тыс. километров пробега автомобиля или раньше. Конкретно всё зависит от условий эксплуатации (город, деревня), климата, манеры вождения. Если заслонка очищается вручную, со снятием, то достаточно будет делать такой ремонт раз в 5 лет.

Важный момент заключается в том, что после очистки необходимо проводить адаптацию заслонки. Эта процедура проводится с помощью специальной компьютерной программы, интегрируемой с ЭБУ. Дроссель заново адаптируется к датчику, педали газа, зажиганию.

Следствием проблем с ДПДЗ может стать обеднённая горючая смесь. Поэтому время от времени надо также проверять качество её состава, анализируя признаки неполадок. В первую очередь следует осмотреть лямбда-зонд и измеритель расхода воздуха. Например, отключить регулятор кислорода, а потом довести обороты двигателя до средних. Если работа агрегата улучшится, замене подлежит лямбда-зонд. Также надо исключить всевозможные зоны подсоса лишнего воздуха, не считая самого устройства заслонки.

avtoexperts.ru

Работой любого инжекторного двигателя управляет электроника в виде ЭБУ (электронный блок управления), работа которого основана на показаниях группы датчиков, следящих состоянием различных систем и узлов двигателя.

Одним из этой группы датчиков является ДПДЗ. Он устанавливается непосредственно на ось заслонки и отслеживает малейшее изменение ее положения.

В свою очередь дроссельная заслонка служит для изменения подачи воздуха в двигатель для формирования оптимального состава топливовоздушной смеси, а контроллеру необходима именно эта информация о количестве поступающего воздуха.

На основе данных о количестве поступившего воздуха, в данный момент времени, ЭБУ рассчитывает норму топлива для создания оптимальной смеси для ее полного сгорания в цилиндрах двигателя. Это в свою очередь будет гарантировать полную отдачу мощности силовым агрегатом и его экономичную работу.

Как устроен датчик?

Датчик положения дроссельной заслонки представляет собой обычный потенциометр (переменный резистор, он работает как, например, регулятор громкости звука в радиоаппаратуре) со скользящим контактом, благодаря которому происходит изменение напряжения на выходе устройства от нуля до максимума.

Любой потенциометр оснащен тремя выводами, два подсоединены к концам обмотки, а один к подвижному контакту. Один из выводов служит для подачи напряжения, второй «масса» и третий служит для связи с блоком управления.

Обычно обмотка выполнена в виде плоской спирали с равными расстояниями между витками или это может быть пластиковая пленка с напылением резистивного слоя в виде одной или двух дорожек.

Принцип работы

Когда заслонка дросселя закрыта, то с датчика нет сигнала в блок управления и напряжение имеет фоновые значения. По мере открытия заслонки на определенный угол, растет и величина напряжения, вплоть до максимума при ее полном открытии.

Каждое положение заслонки соответствует определенному значению напряжения, по которому контроллер определяет количество входящего воздуха, чтобы дать команду на подачу форсунками определенной дозы топлива.
Если ЭБУ принимает сигнал с датчика о полностью закрытой заслонке, то он отдает команду на открытие РХХ для подачи воздуха через обводной канал.

Какие бывают неисправности?

В большинстве случаев отказ датчика вызван износом витков спирали, напыления дорожек или рабочей части бегунка. Износу подвержена та часть дорожки, где чаще всего ходит бегунок, что соответствует положению педали газа во время движения, когда двигатель работает на определенных оборотах.

Отказ датчика может быть вызван также и окислением контактов или попаданием грязи в соединение.

Неадекватные показания датчика могут быть вызваны и заеданием дроссельной заслонки из-за собравшейся грязи и нагара.

Неисправности датчика выражены в нестабильных оборотах силовой установки, рывках при разгоне, падением мощности и остановкой мотора после снятия ноги с педали акселератора.

Как проверить работу датчика ?

Для проверки потребуется мультиметр.

• Тестер переводится в режим вольтметра. Снимается фишка с датчика и при заведенном двигателе замеряется напряжение между выводами питания и массы. Прибор при этом должен показать порядка 5В (+/-);

• Выключается зажигание и тестер выставляется на проверку сопротивления. Затем при полностью закрытой заслонке замеряется сопротивление между выводами датчика: «массой» и контактом для блока управления. Прибор должен показывать 0.8-1.2кОм;

• Далее повторить измерение при полностью открытой заслонке, где показания прибора должны соответствовать 2.3-2.7 кОм.


Если в результате проверки выясняется, что датчик неисправен, то он подлежит замене.

Замена ДПДЗ

• Снять фишку питания с датчика;

• Отдать болты крепления;

• Аккуратно соединить конец оси заслонки с углублением в датчике;

• Установить винты крепежа;

• Установить разъем на место.

После замены необходимо сбросить ошибку из памяти ЭБУ. Для этого снимаются клеммы аккумулятора, чтобы обнулить память.

На некоторых марках авто после монтажа датчика его необходимо еще и отрегулировать.

• Полностью закрыть заслонку;

• Щупы тестера (на шкале вольтметра) подсоединить к «массе» двигателя и выходу датчика;

• Затем ослабив винты крепления повернуть датчик до того момента, когда прибор покажет самое низкое напряжение (0 В, при идеальном соотношении, но «живьем» может показать и немного больше);

• Добившись минимального значения вольтметра, затянуть крепежные болты.

В случае повышенных оборотов двигателя после регулировки, необходимо провести ознакомление ЭБУ с характеристикой нового датчика.

• На 15-20 минут снять обе клеммы с аккумуляторной батареи;

• Поставить клеммы на место и удостовериться, что заслонка дросселя полностью закрыта;

• Включить на 10-15 секунд зажигание, не запуская мотор и выключить;

• Выждав 15-20 секунд, для того, чтобы ЭБУ мог «запомнить» данные нового датчика.

Средняя стоимость ДПДЗ, для различных моделей авто, составляет порядка 1500 рублей.

ВАЗ 2114: признаки неисправности ДПДЗ – 5 признаков, способы проверки

Инжекторные версии моторов на ВАЗ оснащены целым рядом датчиков. Выход из строя любого из них вызывает трудности при эксплуатации автомобиля. В данной статье будут рассмотрены признаки неисправности ДПДЗ ВАЗ 2114.

Признаки неисправности ДПДЗ ВАЗ 2114

Датчик положения дроссельной заслонки играет довольно важную роль в регулировке правильного положения дросселя. Неисправность ДПДЗ вызывает нарушение в стабильности работы двигателя на холостых оборотах. Замена этого датчика необходима при условии его полного отказа. Признаков неисправности этого элемента существует несколько:

  1. За счет электрической составляющей датчика, его показания отслеживаются ЭБУ, поэтому при неисправности ДПДЗ на приборке автомобиля высвечивается «Check Engine», сигнализирующий о проблеме. Более точно определить причину появления «чека» можно с помощью OBD-разъема и программы на компьютере;
  2. Нестабильная работа на холостом ходу и «плавание» оборотов – еще один признак неполадок с ДПДЗ. Некорректное показание от этого элемента не позволяет компьютеру контролировать необходимый показатель оборотов двигателя;
  3. При сбросе газа двигатель может глохнуть. Причина все та же – проблемы с холостым ходом;
  4. Рывки при движении на определенном углу открытия заслонки в дросселе;
  5. Невозможность работы мотора на холостом ходу без поддержания газа.

Перечисленные признаки неисправности ДПДЗ на ВАЗ 2114 характерны и для другой неисправности – поломки регулятора холостого хода. Однако РХХ диагностируется проще, т.к. в его конструкции предусмотрен шток, движение которого можно отследить при снятии корпуса из гнезда посадки.
Понимание того, как проверить датчик положения дроссельной заслонки на «четырке» позволит точно определить, стоит ли его менять. Т.к. причин нестабильного холостого хода может быть несколько, нужно точно понимать, какой из элементов подлежит замене.

Как проверить ДПДЗ на ВАЗ 2114?

При всей легкости далее описанного процесса по диагностике ДПДЗ, без специального прибора в такой работе не обойтись. Мультиметр с режимом вольтметра есть не у каждого, но с помощью него можно отследить состояние большинства электрических элементов в «четырке».
Самостоятельная проверка ДПДЗ ВАЗ 2114 мультиметром занимает не больше пяти минут, но требует внимательного отношения к очередности процедуры. Пошагово процесс замера показаний датчика положения заслонки дросселя выглядит так:

  • Доберитесь к ДПДЗ. Он расположен прямо на корпусе заслонки;
  • Снимите разъем с указанного элемента;
  • Подключите щупы мультиметра (переведенного в режим вольтметра) к разъему;
  • «Минус» подключите на «массу» машины, а «плюс» подключите к разъему, над которым отмечена буква «A»

На указанном выше фото отмечены обозначения контакта на самом датчике. Соотнесите расположение контактов на нем и на разъеме, после чего приступайте к замеру.

  • Включите зажигание и проверьте напряжение на указанном выводе (А). Исправный вывод имеет напряжение ровно в 5 Вольт.

При наличии режима «Омметр» на мультиметре можно провести замеры сопротивления. Подключение для проверки проводится следующим образом: подсоедините разъемы к подвижному и неподвижному контактам. Далее после поворота пластиковой части заслонки дросселя отслеживайте показания сопротивления. Резкие изменения сопротивления говорят о неисправности элемента.
Определять неисправности датчика положения дроссельной заслонки таким способом – лучший вариант, т.к. безрассудная смена всех элементов, отвечающих за поддержание холостых оборов – дорогая процедура. Устранять неисправности ДПДЗ ВАЗ 2114 не имеет смысла, т.к. цена нового элемента копеечная. В некоторых автомобильных магазинах цена этой запчасти составляет не более 200-300 рублей. Долговечность этого элемента невелика, поэтому для профилактики и при наличии проблем с холостыми оборотами можно его менять.

Датчик дроссельной заслонки ДПДЗ ВАЗ 2109, 2110, 2111, 2112, Sens, Сенс (крест) (Пекар) (2112-1148200)

Код товара: 37875

Каталожный номер: 2112-1148200

Производитель: Пекар

Наличие на складе: В наличии

Ваша скидка: 8%

Цена на 25.08.2021: 96,00 грн 88,32 грн.

Удобные способы оплаты

Доставка по всей Украине по тарифам перевозчика

Гарантия на товар

Каталожный номер: 39.3855

Каталожный номер: 2112-1148200

Каталожный номер: 3302.3855

Каталожный номер: 3302.3855/VS-TP 0111-E

  • ВАЗ >Электрооборудование»>Электрооборудование
  • ВАЗ >Приборы и датчики»>Приборы и датчики
  • Daewoo >Электрооборудование»>Электрооборудование
  • Daewoo >Приборы и датчики»>Приборы и датчики
  • ВАЗ >ВАЗ 2109″>ВАЗ 2109 >ВАЗ 2109 > Электрооборудование»>Электрооборудование
  • ВАЗ >ВАЗ 2109″>ВАЗ 2109 >ВАЗ 2109 > Приборы и датчики»>Приборы и датчики
  • ВАЗ >ВАЗ 21099″>ВАЗ 21099 >ВАЗ 21099 > Электрооборудование»>Электрооборудование
  • ВАЗ >ВАЗ 21099″>ВАЗ 21099 >ВАЗ 21099 > Приборы и датчики»>Приборы и датчики
  • ВАЗ >ВАЗ 2110″>ВАЗ 2110 >ВАЗ 2110 > Электрооборудование»>Электрооборудование
  • ВАЗ >ВАЗ 2110″>ВАЗ 2110 >ВАЗ 2110 > Приборы и датчики»>Приборы и датчики
  • ВАЗ >ВАЗ 2111″>ВАЗ 2111 >ВАЗ 2111 > Электрооборудование»>Электрооборудование
  • ВАЗ >ВАЗ 2111″>ВАЗ 2111 >ВАЗ 2111 > Приборы и датчики»>Приборы и датчики
  • ВАЗ >ВАЗ 2112″>ВАЗ 2112 >ВАЗ 2112 > Электрооборудование»>Электрооборудование
  • ВАЗ >ВАЗ 2112″>ВАЗ 2112 >ВАЗ 2112 > Приборы и датчики»>Приборы и датчики
  • Daewoo >Sens (Сенс)»>Sens (Сенс) >Sens (Сенс) > Электрооборудование»>Электрооборудование
  • Daewoo >Sens (Сенс)»>Sens (Сенс) >Sens (Сенс) > Приборы и датчики»>Приборы и датчики

Нет отзывов о данном товаре. Ваш отзыв может быть первым!

➤ Магазин запчастей и автокомпонентов «ГАЗ Детали машин» — это стабильный и надежный поставщик запчастей как в Запорожье так и по всей Украине. Купить недорого Датчик дроссельной заслонки ДПДЗ ВАЗ 2109, 2110, 2111, 2112, Sens, Сенс (крест) (Пекар) цена выгодная. Купить запчасти дешево, со скидкой в интернет магазине VR.ZP.UA. Заказывайте только оригинальные запчасти, с нами ваш автомобиль всегда будет оставаться комфортным и безопасным. Если у вас возникли сомнения в совместимости, трудности при подборе или другие вопросы, свяжитесь с менеджером магазина. У нас : ✓ Лучшее предложение ✈ Быстрая доставка ☑ Гарантия ☎ Звоните!

Внешний вид и комплектация товаров может отличаться от фотографии

Неисправности датчика дроссельной заслонки: разбираемся в устройстве и методах диагностики

Устройство современных автомобилей представляет собой единый, металлическо-электронный механизм, все элементы которого тесно связаны между собой. Выход из строя одной, на первый взгляд незначительной детали, может повлечь за собой проблемы в области ДВС и других важнейших систем.

Пример – выход из строя датчика положения дроссельной заслонки, который играет одну из ведущих ролей в области системы впуска ДВС. Когда датчик заслонки неисправен, это отражается на принципах регулировки подачи воздушных масс, влияющих на формирование топливно-воздушной смеси. Иными словами, неисправный датчик может стать причиной, почему у автомобиля резко возрастет потребление расходных жидкостей с одновременным снижением мощностей двигателя.

За что отвечает этот датчик и его важность

Дроссельная заслонка в авто — это часть системы двигателя внутреннего сгорания. Данный элемент участвует в регулировании подачи топливных масс. Основное предназначение заслонки – ответственность за подачу необходимого объема переработанных воздушных масс в цилиндры.

Состояние дроссельной заслонки передается с помощью отдельного элемента – датчика, который транслирует на электронный блок информацию о положении устройства в конкретный временной период. Передача данных осуществляется благодаря работе двух элементов, которые преобразуют переменный и постоянный ток.

Роль дроссельной заслонки и ее датчика в системе запчастей автомобиля

Дроссельная заслонка отвечает за все изменения контактного напряжения, что позволяет регулировать поступление топлива, которое используется при создании топливно-воздушной смеси. Чтобы заслонка работала исправно, передача данных должна осуществляться своевременно и корректно.

Когда датчик ломается, происходит скачок напряжения. Это негативно отражается на работе многих систем в автомобиле, в особенности, ДВС. Самый негативный сценарий, который влечет за собой поломка датчика дроссельной заслонки, связан с выходом из строя двигателя авто с последующей заменой устройства на новый агрегат, без возможности восстановления запчастей.

Основные признаки поломок датчика положения дроссельной заслонки

Когда датчик сломан, это находит свое отражение в работе многих систем. Признаки неисправности датчика дроссельной заслонки:

Ухудшение работы двигателя на «холостых» оборотах. Если раньше ДВС при переключении на нейтральную скорость работал стабильно и надежно, то при выходе из строя датчика заслонки переход на «холостой режим» становится для владельца транспортного средства настоящим испытанием. В ряде случаев сбои в системе ДВС приводят к тому, что машина буквально глохнет на ходу, что может привести к возникновению аварийной ситуации на дорогах.

Отказ мотора при попытке переключиться на другую скорость, включая нейтралку. Это один из наиболее характерных признаков неисправности датчика заслонки, который встречается практически у каждого владельца авто, столкнувшегося с этой проблемой.

Двигатель мгновенно «затухает» при включении определенной скорости. Чаще всего проблема связана с переходом в «холостой режим». Но иногда сбои случаются и при изменении иной скорости.

Ухудшение плавности движения автомобиля. Всем владельцам авто важно, чтобы его машина ездила уверенно, отличалась высокой маневренностью и определенной степенью надежности. Но если датчик дроссельной заслонки выходит из строя, о плавном движении за рулем можно забыть. При увеличении скорости машина будет буквально перескакивать с одного скоростного режима на другой, что также чревато созданием аварийной ситуации в процессе очередного рывка автомобиля. Ход автомобиля в такой ситуации часто сопровождается сменой рывков с провалами.

Резкое падение тяги и способности к разгону. Этот признак не является 100% гарантией того, что при его возникновении речь идет исключительно о сломанном датчике дроссельной заслонки. Но если машина стала значительно медленнее набирать скорость при поднятии на любые поверхности, заметно снижает скорость при наличии груза весом до 70% от максимальной загруженности, слишком долго разгоняется на старте, скорее всего, причиной проблемы является именно датчик заслонки дросселя.

Появление кода ошибки на приборном щитке. В моделях, по-максимуму оснащенных электроникой, определить, в чем причина неисправности, порой легче, чем в устаревших механических предшественниках. Так, если на панели загорается сообщение с ошибкой Check Engine, рекомендуется подключить прибор для сканирования кода. При обнаружении ошибки p0120 можно с уверенностью утверждать, что проблема связана исключительно с датчиком дроссельной заслонки.

Увеличивается расход топлива. Когда дроссельная заслонка не справляется с регуляцией топлива, это плохо сказывается на работе ДВС. Постепенно, в зависимости от степени выхода из строя деталей, расход бензина или дизеля будет увеличиваться.

Когда датчик дроссельной заслонки не работает, может проявляться один или сразу несколько признаков его неисправности. Независимо от возникшей проблемы следует учитывать, что именно способствовало поломке детали, а также есть ли способы быстрого и качественного решения проблемы, исключающие замену элементов в автосервисе.

Причины неисправности датчика положения дроссельной заслонки

Прежде чем искать, какие причины приводят к поломке этого агрегата, необходимо отметить, что существует 2 типа таких датчиков:

Пленочно-резистивные. Их еще называют контактными.

Магнитно-резистивные, или бесконтактные.

Пленочно-резистивные датчики дроссельной заслонки ломаются чаще. Это связано с особым устройством прибора, который сопряжен с движением ползунка по резистивным тропам. У дорожек есть свой срок службы: когда он подходит к концу, они попросту изнашиваются, что приводит к выходу пленочно-резистивного датчика из строя. Иными обстоятельствами, которые приводят к поломке контактного датчика, являются:

слабый контакт или его отсутствие у ползунка. Наличие электрического контакта во многом зависит от состояния резистивного слоя на дорожке, который в процессе естественной эксплуатации запчасти постепенно выходит из строя. Контакты нарушаются, датчик перестает работать;

отсутствие опыления на основе, что препятствует нормальному передвижению ползунка. Это отражается на слабых показателях линейного напряжения, которые не повышаются;

выход из строя связующих элементов – шестеренок с привода ползунка;

разрывы комплектующих – соединительных проводов. При этом не имеет значения их тип. Оборваться и помешать работе датчика могут и питающие, и сигнальные элементы;

замыкание в электроцепи. Даже малейший сбой в работе электрической системы автомобиля может привести к негативным последствиям для датчика дроссельной заслонки, что непременно отразится на работе всей системы ДВС.

Поломка бесконтактных датчиков чаще всего связана с обрывом соединительных элементов – проводов, а также возникновением замыкания в электрической цепи. Отсутствие напыления на дорожках снижает риск появления неисправности из-за выхода из строя этих элементов.

Вне зависимости от того, какой датчик стоит на конкретном авто, проверить исправность датчика дроссельной заслонки можно одним и тем же методом. Проверку следует осуществлять с помощью спецприбора, который называется электронный мультиметр. Инструкция по проверке датчика положения дроссельной заслонки:

Активация процесса зажигания. Только при включении двигателя можно понять, все ли хорошо с датчиком, и как это отражается на работе всей системы ДВС.

Отделение контактов прибора от фишки. Далее следует взять мультиметр и соединить его с датчиком, чтобы определить, подходит ли ток к устройству. Проверка продолжается только в случае обнаружения электрической связи. Если контакт отсутствует, следует проверить соединительные элементы (проводку), чтобы найти место обрыва или определить провода, которые вышли из строя, что и привело к отсутствию напряжения в датчике положения дроссельной заслонки.

Проверка мультиметром. Если контакт есть, следует воспользоваться электроприбором, а именно: щуп мультиметра со значком «минус» установить на «массу», а тот, что со знаком «плюс» — на контакт с выходом.

Замер показателей. Следует помнить, что при измерении заслонка должна быть полностью закрыта, то есть когда педаль газа отпущена. В таком состоянии нормальный показатель измерения должен составлять не более 0,7 Вольт. И, напротив, если выжать педаль акселератора, то есть открыть заслонку, то показатели на мультиметре должны приблизиться к значению 4 Вольта.

Вращать заслонку. Чтобы понять, как ведет себя датчик в динамике, следует открыть заслонку, плавно вращая сектор. Значение показателей должно увеличиваться по мере вращения устройства.

Примечательно, что проблемы датчика зачастую связаны с низким качеством соединительных элементов – проводов, которые выходят из строя в 2-3 раза быстрее окончания срока их эксплуатации. Этим обычно «грешат» автомобили российского производства, так как аналогичная проблема у владельцев иномарок встречается в 4 раза реже.

Проверка неисправностей с помощью специального сканера

Если мультиметр можно назвать универсальным устройством, которое предназначено для проверки напряжения в электроприборах, то для определения конкретных проблем с автомобилем используют специальный сканер – диагностическое устройство OBDII, или автосканер. В отличие от мультиметра, который позволяет только узнать, каким является напряжение в электроцепи, определить вариативность (скачки), автомобильный адаптер показывает, какая именно ошибка привела к возникновению неисправности, что позволяет узнать причину поломки и детали, требующие ремонта.

Для проверки датчика нужно подключить прибор в соответствии с инструкцией и, исследуя данные в закрытом и открытом состоянии заслонки, замерить показатели напряжения, проверив, какая информация появляется на экране некорректно. При наличии проблем на табло отображается определенный код.

Как упоминали ранее, при неисправности датчика зачастую возникает именно ошибка p0120, которая фактически переводится как «Неисправность выключателя при определенном положении заслонки». Код p0120 является не единственным в списке обозначений, связанных с некорректной работой этого прибора. Если на экране появляется значение p0122-p0123, P0220-P0223, это тоже свидетельствует о проблемах с датчиком.

Кроме выявления неисправностей в системе ДВС, автосканер помогает определить ряд проблем и в других системах. Но перед его использованием необходимо изучить инструкцию: ряд моделей измерительного прибора не подходит под конкретные виды автомобилей, а потому перед приобретением этого аксессуара рекомендуется внимательно изучить, с машинами каких производителей совместимо данное устройство.

Вывод

Когда у датчика положения дроссельной заслонки признаки неисправности становятся очевидными невооруженным взглядом, в большинстве случаев прибор подлежит замене на другое, исправное устройство. Не следует оттягивать с ремонтом ТС: этот прибор оказывает непосредственное влияние на работу двигателя. Если проблему запустить, это может привести к резкому ухудшению качества топливно-воздушной смеси, которая формируется благодаря воздействию дроссельной заслонки. Неисправность этих запчастей негативно сказывается на работе всей системы ДВС, что в 70% случаев приводит к необходимости замены двигателя на новый агрегат.

Подробно про ДПДЗ Нивы Шевроле, какой выбрать и как заменить своими руками?

Датчик положения дроссельной заслонки (ДПДЗ) — важный элемент управления дозированием топливо-воздушной смеси.

Он определяет положение и передает на ЭБУ двигателя сведения о положении педали газа.

Это позволяет сформировать состав топливо-воздушной смеси, соответствующий режиму работы мотора.

Принцип работы ДПДЗ

Существует два типа приборов: резистивные и бесконтактные. Они отличаются конструкцией, принципом работы и сроком службы.

  • Резистивные ДПДЗ представляют собой переменный резистор, сопротивление которого меняется при перемещении ползунка по дорожкам. Благодаря простой конструкции и доступной цене они наиболее распространены в автомобилестроении. Нива Шевроле сходит с конвейера именно с таким резистивными приборами.
  • Бесконтактные ДПДЗ основан на схеме, включающей датчик магнитного поля и микроконтроллер. Они служат дольше и потребляют меньше электроэнергии, чем резистивные. Однако стоят бесконтактные устройства дороже, а полупроводниковый микроконтроллер может сгореть при резких скачках напряжения в бортовой сети.

Место установки и принцип действия ДПДЗ не зависит от конструкции. Он монтируется на валу дроссельной заслонки. При изменении положения дросселя выходное напряжение на датчике изменяется от 0,7 до 4 вольт. За счет этого ЭБУ получает информацию от степени открытия заслонки. Исходя из сведений, полученных от датчика, формируется состав воздушно-топливной смеси. Поэтому от работоспособности ДПДЗ зависит приемистость и экономичность двигателя.

Признаки неисправности

Точно определить состояние датчика положения дроссельной заслонки получится только с помощью сканера или вольтметра. Однако неисправности имеют и внешние проявления:

  • Падение мощности двигателя.
  • Ухудшение реакции мотора при нажатии на акселератор.
  • Растет расход бензина.
  • Двигатель неустойчиво работает на малых или больших оборотах.
  • Машина разгоняется рывками.
  • Холостые обороты произвольно меняются или мотор глохнет при отпущенной педали газа.
  • Горит желтая лампа «Check engine» на панели приборов.

Чаще всего проблемы возникают с приборами резистивного типа. В них стирается или загрязняется проводящий слой на дорожках.

В результате напряжение при повороте заслонки меняется нелинейно.

Также в датчике может сломаться подвижный сердечник. В этом случае он вовсе не реагирует на движения дросселя.

Как проверить ДПДЗ?

Для диагностики датчика положения дроссельной заслонки понадобится мультиметр или сканер, считывающий показания бортового компьютера.

Проверка заключается в контроле напряжения при разных положениях дросселя. Для этого нужно:

  • Отключить провода от разъема датчика.
  • Включить зажигание.
  • Подключить мультиметр в режиме вольтметра к контактам.

Совет: выяснить работоспособность без измерительных приборов можно простым способом — установить заведомо рабочую деталь с другого автомобиля. Если симптомы исчезнут, проблема в датчике.

При отпущенной педали акселератора прибор должен показывать 0,7, а при нажатой до упора — 4 вольта. Также нужно убедиться, что при плавном изменении положения педали акселератора напряжение изменяется плавно.

Если показания мультиметра не соответствуют номинальным или скачкообразно меняются при плавном изменении положения заслонки, деталь нуждается в замене.

Выбор ДПДЗ для Шеви Нивы

В магазинах представлены детали разных производителей:

  • Bosch;
  • General Motors;
  • «Автокомплект»;
  • «Автоэлектроника»;
  • «Астро» и другие.

Артикул датчика — 2112-1148200. Стоимость зависит от производителя и типа.

Цена резистивных начинается от 250 р., бесконтактные стоят дороже — до 800 рублей.

Замена ДПДЗ на ВАЗ-2123

Замена датчика не требует особого инструмента. Достаточно лишь крестовой и плоской отвертки. Если вы хотите решить проблему раз и навсегда, купите бесконтактный прибор от Bosch или General Motors.

Замена датчика положения дроссельной заслонки выполняется следующим образом:

  • Подденьте отверткой резиновые фиксаторы и снимите декоративный кожух двигателя.
  • Снимите колодку проводов с разъема.
  • Крестовой отверткой открутите винты крепления.
  • Извлеките датчик и вставить новый.
  • Закрутите винты.
  • Наденьте колодку проводов.
  • Верните на место и закрепить декоративный кожух двигателя.

Совет: если напряжение на резистивном датчике меняется рывками, есть шанс восстановить его работоспособность. Снимите деталь, вставьте плоскую отвертку в отверстие, которое надевается на вал дросселя и без лишних усилий покрутите «туда-обратно» в течение минуты. Это поможет удалить загрязнение с резистивных дорожек и прибор начнет корректно работать.

Конструкция Нивы Шевроле не предполагает регулировки датчика положения дроссельной заслонки. Если напряжение на его выходе отличается от номинального, деталь неисправна и подлежит замене.

Интересный видео-обзор ДПДЗ Шнивы

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
