Датчик температуры салона гранта каталожный номер

Датчик температуры салона гранта каталожный номер

Датчик температуры гранта: где находится дтож на ладе

Вначале стоит разобраться, для чего нужны измерители температуры в автомобиле. Совершенно понятно, что делают измерители внутренней и внешней температуры воздуха.
Проводят свои измерения, передают сигнал на ЭБУ автомобиля, и благодаря их работе автомобиль либо осуществляет климат-контроль, либо регулирует работу механизмов машины, либо вовсе просто отражает на приборной панели полученные измерения (впрочем, это зачастую делается вовсе в обход ЭБУ).

Для чего, к примеру, нужен датчик температуры охлаждающей жидкости (ДТОЖ)? Его работа хоть и кажется такой же очевидной, на деле носит более глубокий характер.

Так антифриз перед попаданием в двигатель проходит измеритель, который фиксирует его температуру и отправляет в главный компьютер. Эти измерения служат аналитическими данными для процессора, давая тому понимание эффективности работы радиатора.

Ведь охлаждающая жидкость проходит длинный путь, через двигатель к радиатору, а потом, виляя по его трубкам, возвращается в двигатель, где и проходит повторное измерение.

Радиатор устроен таким образом чтобы встречные машине потоки воздуха охлаждали антифриз без лишних затрат на это со стороны машины. Однако в жаркую погоду или стоя в пробке этого может быть недостаточно, и тогда компьютер принимает решение включить дополнительное охлаждение в виде находящихся внутри вентиляторов.

Одновременно с этим ДТОЖ лада гранта своими измерениями помогает компьютеру определить необходимость дополнительного впрыска топлива. Хотя чаще за это отвечают устройства измеряющие входящий воздух, или исходящий (выхлоп).

В результате к основным положительным критериям работы ДТОЖ можно отнести:

  1. снижение расхода топлива;
  2. снижение износа механизмов машины;
  3. повышение качества работы автомобиля и избегание перегрева.

Сюда еще можно отнести бонусы вроде извещения водителя или анализ работы той или иной формы охлаждающей жидкости. Но это уже зависит от способностей распознавать такие сигналы самих водителей.

Новая Лада: Блок предохранителей Гранта

Датчик температуры Лада Гранта

Подавляющее большинство современных автомобилей, Лада Гранта, в том числе, оснащены цифровыми датчиками. «Сканеры» в режиме онлайн передают показания электронному блоку управления ЭБУ.

Бортовой компьютер сопоставляет полученные данные с запрограммированными. В случае несоответствия сигнализирует об ошибке на приборной панели. Владелец автомобиля, видя системную ошибку, принимает решение о характере поломки, посещает СТО для заказа комплексной диагностики.

Как самостоятельно заменить датчики температуры на автомобиле лада гранта

  • Набор автомобильных инструментов, ключ на «19»;
  • Ветошь;
  • Дополнительное освещение по мере необходимости;
  • Новый измерительный прибор.
  • Устанавливаем техническое средство в периметр ремонтной зоны;
  • Глушим двигатель, открываем капот;
  • Обеспечиваем первоочередные меры по безопасности: блокируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз;
  • Снимаем две клеммы с ДТОЖ
  • Ключом на «19» отвинчиваем ДТОЖ;
  • На место неисправного вставляем новый датчик, надеваем две клеммы.

Запускаем двигатель, проверяем работу оборудования. Восполняем недостающее количество антифриза (опционально).

  • Набор автомобильных инструментов;
  • Ветошь;
  • Дополнительное освещение по мере необходимости;
  • Новый ДТОС.
  • Машину устанавливаем на ровную платформу, обеспечиваем первоочередные меры по безопасности, фиксируем задний ряд колес противооткатными башмаками;
  • Вывешиваем переднюю часть автомобиля домкратами. Используем гидравлический подъемник при наличии;
  • Отвинчиваем шесть винтов по нижнему периметру переднего бампера;
  • Снимаем колеса, в колесных арках выкручиваем по три винта с каждой стороны;
  • По центру переднего бампера также отвинчиваем пять крепежных элементов;
  • Снимаем бампер;
  • Аккуратно отсоединяем контакты, концевики с габаритов, освещения, поворотников;
  • Опускаем передний бампер на пол;
  • Слева от центра радиатора системы охлаждения на торсионной балке установлен ДТОС;
  • Аккуратно отсоединяем силовые клеммы;
  • Отщелкиваем датчик у основания;
  • Проводим дефетовку крепления. Заменяем новым по мере необходимости;
  • Устанавливаем новый измерительный прибор;
  • Надеваем клеммы, концевики;
  • Собираем передний бампер, привинчиваем крепежи, надеваем клеммы системы освещения;
  • Запускаем двигатель, хотя можно ограничиться активацией зажигания для тестирования функционала ДТОС. Замена своими руками завершена.

Новая Лада: Лада перестанет оснащать Гранту «автоматом», только «роботом»

Как проверить температуру охлаждающей жидкости двигателя

Как устроен датчик температуры на Ладе Гранта? Где он находится? Как провести демонтаж?

Лада Гранта 2013, двигатель бензиновый 1.6 л., 87 л. с., передний привод, механическая коробка передач — своими руками

Участвовать в обсуждениях могут только зарегистрированные пользователи.

Какие датчики температуры установлены на Лада Гранта, где находятся, цена

Всего в Лада Гранта установлено свыше десяти цифровых и механических датчиков. Особого внимания и контроля со стороны водителя заслуживают:

  • Датчик температуры охлаждающей жидкости (далее — ДТОЖ);
  • ДТ окружающей среды (далее — ДТОС).

О функциональности приборов, точности отображения данных зависит состояние технического средства, безопасность вождения авто.

Старая панель приборов

На моделях транспортного средства до 2014 года просмотреть на приборной доске температуру не удастся в любом случае. А, если обращать внимание только на лампочку перегрева, то, когда она загорится, спасать двигатель может быть поздно.

В этом случае поможет установка специального индикатора температуры двигателя. Однако сперва нужно понять, что означают значения бортового компьютера на панели, чтобы разобраться в проблеме.

Значения бортового компьютера на панели

Производитель говорит, что можно ездить на не прогретом двигателя. Хотя это чревато капитальным ремонтом не только для мотора, но и для автоматической коробки передач. Если же прогревать мотор, то в жарких регионах можно не понять, когда двигатель прогреется до 80 градусов, и температура скакнет выше положенной. А когда мотор закипит, то будет поздно махать руками.

Так как узнать, что градусы нагрева в двигателе достигли своего апогея. На этот случай опытные механики предлагают установку специального индикатора температуры двигателя.

Установка отдельного индикатора температуры двигателя

Подобный индикатор температуры двигателя устанавливается в любое свободное отверстие в салоне машины. Сама процедура установки не занимает много времени.

Внимание! Предварительно нужно обесточить все электропитание в автомобиле. Лучше всего снять клеммы с аккумуляторной батареи.

Теперь можно приступать к процедуре:

  1. Демонтировать накладку на панели.
  2. Так как масса АКБ уже отключена, то переходят к процедуре открытия крышки бардачка.
  3. Находят диагностический разъем и вытаскивают его.
  4. Затем на место заглушки ставят индикатор температуры и подсоединяют провода.
  5. Другой конец проводов подсоединяют к диагностическому разъему и зажимают их.

Как устроен датчик температуры гранта?

Детектор температуры охлаждающей жидкости в лада гранта установлен на корпусе термостата. Для работы с ним понадобятся стандартные инструменты вроде крестообразной отвертки, двух пар рук, и возможно глубокой головки на 19 мм для упрощения работы.

Сам демонтаж измерителя в лада гранта проходит в несколько этапов:

  • находим, где располагается устройство, снимаем воздушный фильтр, который мешает добраться до него;
  • отключаем провода от измерителя;
  • снимаем разъем с детектора;
  • приступаем к откручиванию устройства.

Достоинства датчика температуры е39

Перед демонтажем обязательно обесточьте автомобиль, сняв клемму с аккумулятора. После этого обязательно слейте охлаждающую жидкость. Не выполнение любого из этих условий несет угрозу вашей жизни и здоровью.

Монтаж нового устройства происходит обратно его демонтажу. То есть вкрутили, вернули провода на место, и поставили обратно воздушный фильтр. После этого залили обратно антифриз и подключили электричество.

Однако следует помнить два монтажных нюанса. Первый – убедить в качестве уплотнителя нового датчика или добавьте своего герметика (ОЖ не должна вытекать во время работы машины).

Ну и второй выходит из первого – заведите машину и убедитесь в отсутствии протекания антифриза.

Снятие датчика охлаждающей жидкости Лада Гранта

Датчик температуры охлаждающей жидкости Лада Гранта представляет собой термистор (резистор, сопротивление которого изменяется в зависимости от температуры). Датчик ввернут в корпус термостата и соединен с входом контроллера, подключенным к внутреннему источнику напряжением 5 В через резистор 2 кОм, При низкой температуре сопротивление датчика высокое, а при высокой температуре — низкое (табл. 1).Контроллер рассчитывает температуру охлаждающей жидкости по падению напряжения на датчике. На холодном двигателе падение напряжения высокое, а на прогретом — низкое. Температура охлаждающей жидкости влияет на большинство характеристик, которыми управляет контроллер.

Для снятия датчика Вам потребуются: ключ «на 19», мультиметр.

Если у вас двигатель 21126, то алгоритм снятия датчика вы можете посмотреть в статье «Замена датчика указателя температуры охлаждающей жидкости Лада Приора»

В случае если у вас 8 клапанный двигатель, воспользуйтесь руководством приведенным ниже.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.2. Частично слейте охлаждающую жидкость из радиатора.3. Для удобства работы снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра, воздухоподводящего рукава и воздухозаборника Лада Гранта«).4. Отожмите фиксатор колодки жгута проводов…

5. …и отсоедините колодку от датчика.

6. Выверните датчик из корпуса термостата.

7. Снимите датчик.

Проверку датчика проведите в режиме омметра, к выводам датчика подключите щупы и измерьте его сопротивление. Измерьте термометром текущую температуру воздуха и сравните полученные значения с данными табл. 1. При отклонении сопротивления от нормы замените датчик.

Просмотр температуры при помощи смартфона (планшета)

Данный способ потребует от Вас приобретения диагностического кабеля, который работает посредством bluetooth. Также Вам потребуется устройство на Андроиде, которое поддерживает подключение по bluetooth.

  1. Извлекаете диагностический разъём.
  2. Подсоединяете туда диагностический кабель.
  3. Устанавливаете на сотовый телефон программу «Torque» или аналогичную ей.
  4. Запускаете программу на телефоне, заводите двигатель и пробуете установить связь с адаптером.
  5. После того, как связь установлена Вы можете просматривать данные, которые передаются от датчиков в ЭБУ.

Рекомендации по уходу и обслуживанию датчиков

  • Строго соблюдать рекомендации производителя по срокам технического обслуживания автомобиля;
  • Покупать преимущественного детали с оригинальными каталожными артикулами. Точные данные указаны в руководстве по эксплуатации вашим техническим средством;
  • Проводить профилактику, устанавливать расходники, запчасти в сертифицированных СТО. Особенно актуально в период нахождения машины на заводской гарантии. Нередки случаи аннуляции гарантии по причине стороннего вмешательства.
  • При появлении первых признаков неисправности двигателя обращайтесь в СТО.

Новая Лада: Рабочая температура лада гранта

Света

Что касается датчика света, то он установлен в одном корпусе с регулятором дождя. Его предназначение заключается в активации и отключении освещения, основываясь на текущем состоянии.

К примеру, если на улице стемнеет или вы заедите в гараж или плохо освещенный тоннель, то устройство должно автоматически включить фары вместе с габаритными огнями.

Сам по себе контроллер является не пригодным к ремонту, поэтому при выходе из строя единственным вариантом будет его замена.

Как проверить ДТОЖ?

Для проверки датчика потребуются:

  • автомобильный тестер (мультиметр);
  • электрический чайник или другие приспособления для нагрева воды;
  • термометр для жидкости.

Проверка датчика заключается в определении правильности градуировки рабочего элемента ДТОЖ. Что это значит? Это значит, что при проведении теста необходимо установить, насколько правильно изменяется сопротивление термистора в зависимости от температуры.

Для начала контакты датчика подключают к щупам мультиметра, соблюдая полярность. Прибор включают в режиме омметра. После этого ДТОЖ вместе с термометром опускают в холодную воду и считывают их показания. Далее воду нагревают, продолжая делать замеры.

Ниже приведена таблица для градуировки датчиков температуры охлаждающей жидкости.

Электронные приборы для измерения температуры антифриза, циркулирующего по водяной рубашке двигателя, применяются на автомобилях еще со времен СССР. Поломка этого элемента всегда считалась серьезной проблемой, поскольку без контроля температуры в системе охлаждения можно легко перегреть мотор и вывести из строя поршневую группу. Поэтому начинающему автомобилисту важно знать, как вовремя выявить симптомы неисправности температурного датчика, а поменять его не составит большого труда.

И где же он датчик фаз на Гранте ?

Друзья подскажите пожалуйста где находится датчик фаз на Гранте? 8-ми клапанная 1.6

FakeHeader

Comments 33

На движках с Е-газом нет ДФ.

метки грм проверь, может ис за этого фазы сбиты

Кстате как вариант, спасибо.

Нет его на Гранте

Всем спасибо) проблема а датчике абсорбера, Р044 — точнее датчик новый, скорее всего топливо плохое.

Неверный код ошибки. Должен быть четырехзначный.
Плохое топливо бообще никак с адсорбером не связано.

нет его, он виртуальный(программный)

может датчик положения колена?

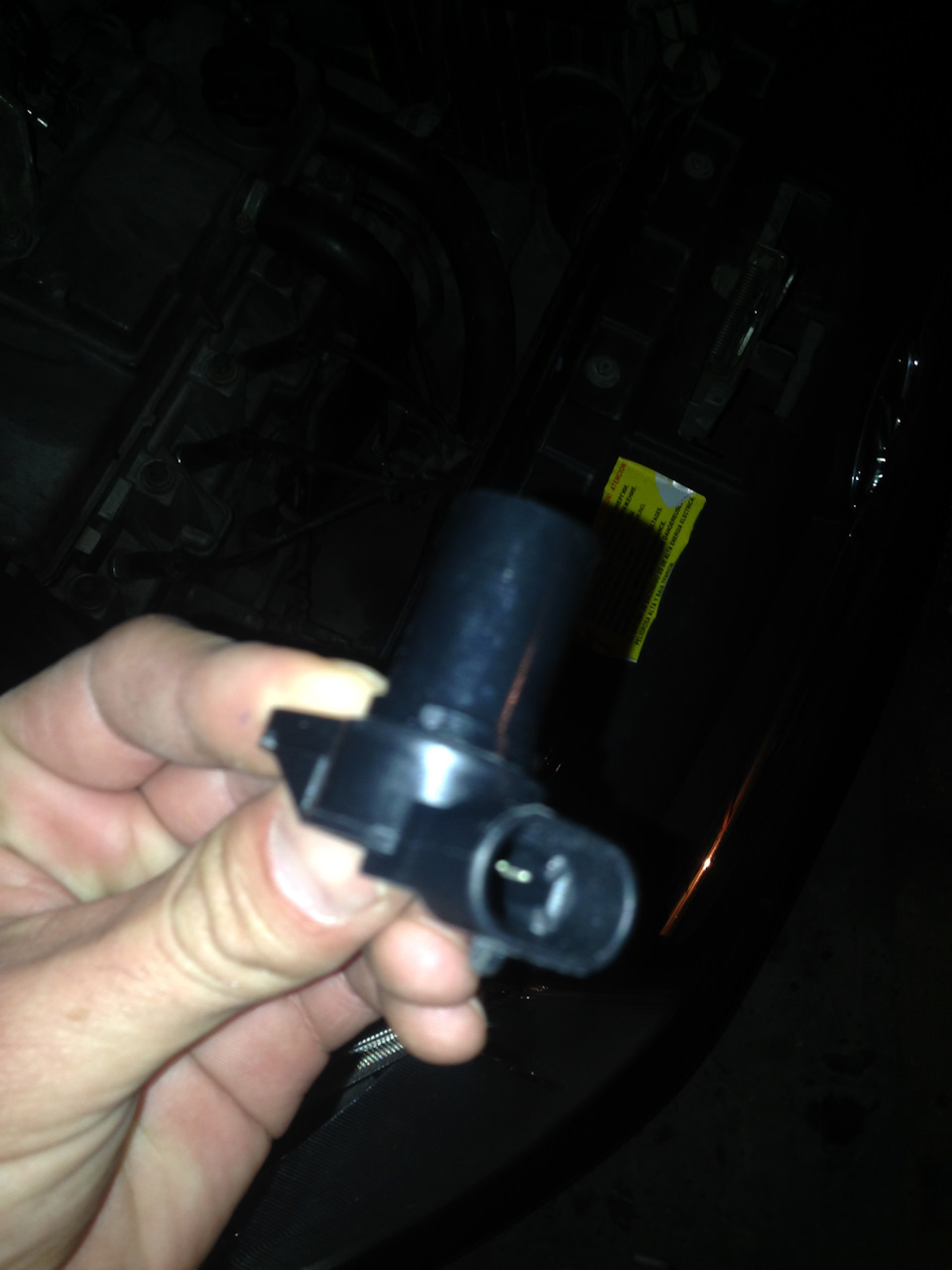

Чет вкурить не могу, что ты ищешь :)))) на фото датчик скорости ( местонахождение КПП) Есть на гранте ( 8-кл) датчик детонации ( внизу рядом с маслянным щупом) ну и датчик положения коленвала ( внизу со стороны кожуха ремня ГРМ) Ну и ДМРВ соответственно. Вот датика фаз чет не припомню :))))

Незнаю про какую скорость говоришь

Нет он узкий и длинный датчик скорости, он снаружи похож.

:))) согласен, по фото можно легко спутать :)))) особенно когда задают вопрос- шараду :))) угадайте, что у меня случилось, всем миром пожалуйста… Это не претензия, просто думаю всем нужно научится формулировать свои вопросы :))) или тщательнее описывать неисправность, которая смущает 🙂 искренне пытался помочь, видимо не получилось :))) читал коммент выше, похоже нашел неисправность? Если взял калиновский датчик абсорбера, то они многие настроены на ЕВРО-3 и ошибка может выскакивать периодически, моторы на гранте настроены на ЕВРО-4, если не перепрошиты конечно 🙂

Спасибо за помощь) я задавал вопрос где он сам датчик, вопрос был задан верно, ответы некоторые не по факту, уже понял что его там нет. Машина шитая под евро 2.

Незнаю про какую скорость говоришь

на основных фото у тебя именно датчик скорости… Я так понимаю ты сейчас еще несколько вариантов упаковки мне прилешь? :))) Если да, то я сдаюсь, ищи, найдешь отпишись, ты такую интригу заплел… :))))

Как заменить датчик детонации на Лада Гранта своими руками?

Здравствуйте дорогие «ВАЗоводы», и привет всем обладателям Грант. Сегодня расскажу, как заменить датчик детонации на Лада Гранта своими руками. Но для начала несколько слов для тех, кто не в курсе, что это за датчик и для чего он нужен. Итак, датчик детонации (ДД) — это устройство следит за правильной работой двигателя и не допускает возникновения детонации, которая пагубно влияет на состояние мотора.

Что из себя представляет ДД?

Датчик детонации — это пьезоэлектрическое устройство, способное преобразовать стук от детонации двигателя в электрические колебания. Диагностика правильности работы мотора определяется по силе, а также длительности колебаний, от которых амплитуда электрических импульсов постоянно меняется. Электрические импульсы передаются в ЭСУД (Электронная система Управления Двигателем), которая производит корректировку подачи топлива, а также угла опережения зажигания.

Где расположен датчик детонации?

ДД располагается в моторном отсеке, с внешней стороны на блоке цилиндров и крепится всего одним болтом под ключ на «13».

Неисправность датчика детонации проявляется по-разному, это может быть ошибка, которая записывается в «мозгах» двигателя, или — горящий индикатор Check Engine. Также нередко проблемы с ДД проявляются в виде нарушений в работе двигателя. О том, как проверить этот датчик я писать не буду, об этом вы можете узнать в статье: «Как проверить датчик детонации?».

Замена датчик детонации на Лада Гранта в домашних условиях

Перед тем как заменить ДД на Гранте вам не нужно готовить или покупать какой-либо специальный инструмент, все что вам необходимо — ключ на «13», новый датчик детонации и несколько минут свободного времени.

1. Первое, что необходимо сделать — это найти укромное местечко, в котором можно проделать всю эту работу.

2. Глушим мотор и снимаем «-» клемму с АКБ.

3. Находим датчик на блоке цилиндров и для большего удобства снимаем ВВ-провод со свечи зажигания.

4. Ключом на «13» выкручиваем болт, которым крепится датчик детонации.

5. Отсоедините питание датчика детонации.

6. На его место устанавливаем новый ДД, подключаем питание и закручиваем болт крепления.

По завершению всех работ проверяем устранена ли неисправность. Если это был Check Engine, то после запуска он должен исчезнуть, если это была неровная работа двигателя, то после замены этого датчика все должно нормализоваться. Если все осталось без изменений, скорее всего дело не в датчике, проверьте старый ДД, возможно он исправен и продолжайте поиск неисправности.

Всем спасибо за внимание, надеюсь, у вас все получилось и вам удалось решить вашу проблему. На этом у меня все, до новых встреч на ВАЗ Ремонт.

Где находится датчик скорости на лада гранта

Принцип действия системы прост: получая данные с датчиков частоты вращения всех колес и от датчика скорости движения автомобиля, блок управления контролирует вращение каждого колеса и, в случае блокировки колеса при торможении, снижает давление в соответствующем тормозном контуре.

Система АБС обеспечивает полную управляемость машины при экстренном торможении, но не приводит к уменьшению тормозного пути.

Поэтому нужно соблюдать правильную дистанцию.

На автомобилях с установленной системой АБС применяется четырехканальная система.

Соединение каналов выполнено по диагональной схеме.

Исполнительный элемент антиблокировочной системы — гидромодулятор. Это сложный узел, в который встроен гидронасос и электромагнитные клапаны.

Он установлен в моторном отсеке.

Работой гидромодулятора управляет электронный блок, установленный на гидромодуляторе.

Блок управления также контролирует исправность всех элементов системы АБС.

В передние и задние тормозные механизмы установлены датчики скорости вращения колес.

Где находится датчик скорости на Ладе Гранта и как его заменить

Пожалуй, далеко не каждый автолюбитель, владелец автомобиля Лада Гранта может ответить на вопрос: где расположен датчик скорости Гранта? Объясняется это несколькими причинами.

Прежде всего, датчик скорости Лада Гранта – довольно качественная и долговечная деталь, выходящая со строя довольно редко. Также само по себе изделие небольших размеров и заметить его из-под капота непрофессионалу сразу будет довольно проблематично. Поэтому, давайте все же выясним, датчик скорости Лада Гранта где находится?

Где находится датчик скорости на Лада Гранта

Так где находится датчик скорости Лада Гранта? Логично, что деталь, связанная с передачей данных о скорости движения авто, работой на холостых оборотах, режимах расхода топлива расположена где-то вблизи либо, непосредственно, на корпусе коробки переключения передач транспортного средства.

Однако, чтобы воочию увидеть данный узел на автомобиле Гранта, открыв капот, необходимо проделать следующую подготовительную процедуру: выкручивается и демонтируется входной воздухоподающий патрубок от воздушного фильтра к дроссельному узлу.

Таким образом, вы сможете увидеть, где находится датчик скорости на Гранте. Теперь внизу картера КПП можно разглядеть деталь с подходящим к ней штекером и проводкой. Еще один способ ознакомиться с тем, где стоит датчик скорости на Гранте – просмотр видео: где находится датчик скорости Лада Гранта.

Скоростной идентификатор в конструкции автомобиля

Ремонт любого рода или замена датчика скорости – процедура несложная, но требующая чёткого понимания его устройства в конструкции автомобиля. Не зная подобную информацию, ответить на вопросы по типу:

  • Как проверить датчик
    скорости на правильность функционирования?
  • Где находится датчик
    скорости?
  • Как снять датчик скорости?
  • Какова схема подключения датчика скорости?
  • Как заменить датчик скорости?

Для начала повторимся, что расположение датчика скорости практически на всех автомобилях предполагает его вмонтирование в привод спидометра (нередко называемый приводом датчика). Зачастую чтобы найти скоростной идентификатор достаточно найти провод, идущий от одного из передних колёс, и проследовать до места его следующего подключения. Устройство, к которому он подошёл, и есть датчик скорости, который нередко располагается на КПП. Выглядит деталь практически всегда аналогично представленным ниже изображениям:

Ответив на вопрос о том, где расположен идентификатор, можно уже задуматься и о том, что представляет собой распиновка датчика скорости. Типовой вариант предполагает использование проводов, идущих на:

  • сам датчик
    от привода спидометра;
  • непосредственно на спидометр;
  • главное реле;
  • «землю»;
  • контроллер;
  • в некоторых случаях – иные узлы машины.

Нередко схема контактов датчика скорости соответствует следующей картинке:

Как видите, в плане расположения и подсоединения устройства особых сложностей не имеется. Более детально о том, как проводится проверка и снятие датчика скорости, читайте ниже.

Замена датчика скорости на Гранте

В том варианте, если все же датчик скорости на Гранту вышел со строя, его необходимо будет заменить на новый.

Однако, прежде чем приобретать новую деталь, следует достоверно убедиться в том, что проблема именно в ней. Для этого необходимо проверить состояние соответствующего узла авто. Добираемся к месту, где установлен датчик скорости Лады Гранты, и выполняем следующие работы по проверке:

• контроль целостности электрической цепи, питающей ДСА. Для этого отсоединяют питание, тщательно осматривают контакты на предмет окисления, плотности посадки, загрязненности, целостности изоляции. В случае выявления недочетов, их необходимо устранить;

• контроль сопротивления питающей цепи датчика (значение должно быть порядка 1 Ом); • проверка состояния самого датчика скорости.

Сам датчик скорости на Гранте меняется в следующей последовательности:

• отсоединяется штекер питания датчика, отгибается пластмассовый фиксатор и извлекается деталь; • откручивается болт крепления ДСА; • поддевают корпус, извлекают датчик. Новое изделие устанавливается в обратной последовательности.

Какой датчик скорости стоит на гранте

Датчик скорости автомобиля (ДСА) устанавливается на коробке передач и предназначен для передачи импульсных сигналов на контроллер (электронный блок управления) для отображения скорости на спидометре. Процесс снятия и установки датчика скорости на автомобилях Лада Калина, Лада Приора и Лада Гранта выполняется аналогичным образом.

Потребуется: ключ “на 6” и крестовая отвертка.

Взаимозаменяемость датчиков: существует несколько видов ДСА, которые различаются по каталожным номерам. Датчики 1118-3843010 и 2170-3843010 не взаимозаменяемы. Для полной уверенности следует покупать ДСА такой же маркировки, как и старый датчик.

Порядок действий:

  1. Отвернуть винт на хомуте гофры.
  2. Убрать гофру воздушного фильтра в сторону.
  3. Отжать фиксатор крепления разъема и откинуть колодку с проводами в сторону.
  4. Отвернуть гайку и снять датчик скорости.

Установка осуществляется в обратной последовательности, предварительно очистив разъем от грязи. Также процесс замены показан на видео:

Напомним, чаще всего датчик скорости меняется в случае, когда не работает спидометр.

Инструменты:

  • Ключ трещоточный
  • Головка на 10 мм
  • Отвертка плоская средняя

Детали и расходники:

Примечание:

Датчик скорости на автомобиле Лада Гранта находится и установлен на коробке передач. При вращении ведущих колес датчик скорости вырабатывает 6 импульсов на 1 м движения автомобиля, а контроллер определяет скорость автомобиля по частоте подачи импульсов.

1. Отсоедините на автомобиле провод от клеммы «минус» аккумуляторной батареи.

2. Отсоедините колодку жгута проводов от датчика скорости, поддев пластмассовую защелку.

3. Головкой на 10 мм отверните гайку крепления датчика.

4. Извлеките датчик скорости из корпуса коробки передач, поддев его корпус отверткой.

5. Неисправный датчик скорости замените новым.

6. Установите датчик скорости в порядке, обратном снятию.

Датчик скорости на Гранте расположен на коробке передач. Работает он следующим образом: в коробке передач на зубчатом колесе расположена специальная метка, которая при вращении этого колеса с помощью датчика скорости вырабатывает импульс. Именно по частоте этих импульсов и определяется скорость Лады Гранты.

Внимание! Если ваша Лада Гранта оснащена системой ABS, то скорость считывается с датчиков ABS. Датчик скорости на КПП в таком случае не подключен и выполняет роль заглушки.

ДС на Гранте, как и на многих автомобилях расположен достаточно низко, поэтому подвержен воздействию воды и грязи. Если вспомнить, что сами датчики скорости на отечественных автомобилях не отличаются высокой надежностью, то становится понятно, почему они выходят из строя так часто.

Причины


Прежде чем приступать к ремонту, необходимо определить, почему не работает спидометр. Все действия по ремонту будут зависеть от причины поломки.

Одной из наиболее частых причин поломки спидометра является разрыв тросика. Такую поломку легко выявить – стальные концы тросика при движении авто касаются оболочки. Из-за этого в районе щитка раздается характерный звук.

Еще одной причиной неисправности могут быть перегоревшие предохранители. Плохие контактные соединения тоже способны привести к поломке спидометра. Возможно, причина несерьезная. Например, сломанная стрелка также может искажать показания либо совсем не давать их. В таком случае достаточно лишь заменить одну деталь.

Обратите внимание, что из-за особенности расположения спидометра у данной модели автомобиля Лада причиной выхода из строя часто становятся вода или грязь, попавшие в него. В таком случае если повреждения не слишком сильные, достаточно будет просушить и почистить его.

Как выполнить замену датчика скорости на Гранте

Из-за неудобного расположения самого датчика, выполнить его замену достаточно сложно. В первую очередь необходимо отсоединить патрубок, который идет от воздушного фильтра до дросселя. Это улучшит доступ к самому датчику.

Необходимый инструмент:

Отсоединяем штекер питания от датчика скорости. Для этого необходимо отогнуть пластиковый фиксатор и одновременно потянуть колодку.

Ключом на «10» откручиваем болт крепления датчика.

Поддеваем корпус датчика и извлекаем его.

Установку нового датчика производим в обратной последовательности.

Если у вас остались вопросы по данной операции, то вы всегда можете задать их на нашем форуме. Также обратите внимание на другие полезные статьи в нашем разделе обслуживания автомобиля Лада Гранта — МКПП.

Скорости

Датчик скорости LADA Granta расположен на корпусе КПП. Этот регулятор напрямую связан с передачей данных о том, с какой скоростью движется транспортное средство, как машина работает на холостом ходу и на каком режиме расхода бензина она едет.

Чтобы найти этот контроллер на Priora или Гранте, необходимо открыть капот и снять воздухоподающий шланг, который идет от воздушного фильтрующего элемента к дросселю. Сделав это, внизу картера коробки передач можно увидеть контроллер с подведенным к нему проводом. Для замены устройства нужно просто отключить проводку и демонтировать его из места установки, после чего заменить на новое.

Ремонт датчика скорости на Ладе Гранте

Для фиксации точной скорости движения служит датчик скорости Лада Гранта (сокращенно ДС или ДСА).Находится он на КПП. Несмотря на небольшие размеры, это один из главных приборов транспортного средства.
Система управления двигателем Лады Гранта оснащена 7 основными датчиками: датчик температуры двигателя, датчик кислорода, датчик скорости, а также датчики положения коленчатого вала, фаз, детонации и массового расхода воздуха. От состояния этих приборов напрямую зависят надежность и безопасность работы агрегата автомобиля.

Как определить, что неисправен именно ДС

Принцип работы датчика скорости состоит в следующем: на зубчатом колесе коробки передач есть определенная метка, вырабатывающая с помощью ДС импульс при вращении колеса. Скорость автомобиля определяется исходя из частоты получаемых импульсов. С увеличением частоты увеличивается скорость движения машины. Сигнал с датчика скорости, как и со множества других, выводится на панель приборов.

Тот факт, что ДС на Ладе Гранта расположен низко, говорит о сильном воздействии на него воды, песка и грязи. Это основная причина выхода его из строя. О том, что отвечающий за скорость автомобиля Лада Гранта датчик неисправен, свидетельствуют следующие симптомы:

  • стрелка спидометра лежит на нуле во время движения или работает не всегда;
  • неустойчивая работа на холостом ходу;
  • не соответствуют действительности показания спидометра;
  • увеличивается расход топлива;
  • снижается тяга двигателя.

Ремонт детали: симптомы неисправности и процедура замены

Менять датчик скорости движения требуется довольно-таки редко, что связано с высокой надёжностью данного устройства, которая достигается посредством его простоты. Несмотря на это, то, на что влияет датчик скорости, требует должного отношения к этому узлу, поэтому появление некоторых признаков требует проведения диагностики идентификатора. Зачастую в перечень симптомов неисправности датчика входит:

Где находится датчик холостого хода на Лада Гранта?

Автомобиль: Лада Гранта.
Спрашивает: Роман Чеботарёв.
Вопрос: Где находится датчик холостого на автомобиле Лада Гранта?

Утром завёл автомобиль, а двигатель лихорадит. Стрелка тахометра скачет от 1000 до 1500, а потом уходит на 500 и двигатель глохнет. Трясёт сильно. Пробую подгазовывать, толку никакого. Зашёл в автомобильный магазин, порекомендовали обратить внимание на датчик холостого хода. Сказали, что есть несколько видов, и чтобы я выкрутил старый, и принёс им. Но я не знаю, где он находится. Подскажите, пожалуйста, где искать этот датчик, под капотом?

ТОП-15 самых полезных товаров для Лада Гранта — НАШ ОПЫТ!
  • 1 Местонахождение датчик холостого хода на Лада Гранта
    • 1.1 Диагностируем поломку
  • 2 Вывод

Местонахождение датчик холостого хода на Лада Гранта

На Лада Гранта с электронной педалью нет датчика холостого хода! Поэтому Вас и отправили с магазина снять Ваш. Датчик холостого хода один, не ошибётесь, если он конечно у Вас есть.

Электронная педаль выглядит вот так

Узнать какая у Вас педаль просто. Если у Вас есть тросик газа под капотом, то у вас обычная педаль. Так что, если у Вас не электронная педаль, то датчик находится на узле дроссельной заслонки, а вернее в нижней его части.

Дроссельный узел без регулятора холостого хода (электронная педаль газа)

Чтобы его снять, необходимо:

  1. снять питание с аккумулятора;
  2. снять питающую фишку с датчика холостого хода;
  3. выкрутить два болта крепления;
  4. извлечь датчик холостого хода.

На картинке датчик холостого хода обозначен красным цветом, также дроссельный узел снят

Диагностируем поломку

Причин в ситуации, когда двигатель на Лада Гранта заводится и сразу глохнет — может быть много. И это не обязательно датчик холостого хода.

По-моему опыту я могу сказать, что на 8-ми клапанной Гранте с поломкой этого датчика, ещё можно ехать, так как двигатель «тракторный». А вот 16-клапанов, будут глохнуть, так как это оборотистые двигатели. Поэтому, если у вас глохнет 8-ми клапанник, то причина может быть не в поломке датчика холостого хода. А вот, если 16-ти клапанный двигатель, то симптомы Вы описали верные. Кстати также себя ведут и Лады Приоры, там тот же 16-ти клапанник.

Вывод

Замена регулятора холостого хода не панацея в борьбе с плавающими оборотами или троящим двигателем. У большинства автомобильных электриков в своём арсенале есть тестер для проверки работы регулятора. Для этого снимите свой, и отдайте его на проверку. Глюк регулятора может быть блуждающим, а тестер покажет правильную картину.

Почему горит чек двигателя Лады Гранта и что делать

Все современные автомобили наполнены электроникой, и, к сожалению, каждая деталь иногда может дать сбой. Наверное, многие владельцы авто знают не понаслышке о проблеме горящего чека двигателя (датчик сигнализатора двигателя). Естественно, любое отклонение от нормы немного настораживает человека, и потому в данной статье будут рассмотрены причины и способы устранения этой неполадки.

Обычно, когда включается зажигание, датчик сигнализатора двигателя загорается. При отсутствии проблем в работе автомобиля лампочка должна потухнуть в течение нескольких секунд после полного запуска мотора. Однако бывает и так, что чек двигателя не гаснет или загорается внезапно.

Если загорелся датчик сигнализатора двигателя, то для некоторых автомобилей это является предупреждающим знаком, и надо срочно выяснять причины появления и принимать меры по их устранению. Это можно сделать, если обратиться в автомастерскую или самостоятельно провести диагностику своего автомобиля и исправить неполадку. Однако делать это лучше в том случае, когда водитель разбирается в технике и имеет опыт ремонта автомашин.

На Ладе Гранта чек двигателя загорается при обнаружении ошибок или сбоев в работе мотора.

Многие современные авто имеют сложный механизм, и чек двигателя может реагировать на обороты мотора, состав рабочей жидкости, расход топлива, зажигание. Следовательно, быстро назвать причину сбоя не получится, особенно если отсутствуют навыки и опыт.

Распространенные причины загорания чека двигателя на Ладе Гранта

Как правило, светящийся чек на экране может указывать как на незначительные неполадки, так и на различные ошибки приборов. Наиболее распространенными причинами появления горящего значка сигнализатора двигателя являются следующие:

  • топливо низкого качества. Это довольно частая причина, по которой загорается чек двигателя. Для решения проблемы необходимо слить старый бензин и залить новый. Затем проверить индикаторную панель, и если чек перестал гореть, то причина была в этом. Если чек не погас, это может говорить о том, что есть другая проблема;
  • сбои в работе бензонасоса или топливного фильтра. В данной ситуации, кроме горящего чека, будут наблюдаться проблемы с запуском мотора. Также явным симптомом станут «плавающие обороты» или «провалы» при нажатии на педаль акселератора;
  • засорение топливных форсунок. Очень частая причина, в результате которой загорается чек двигателя. Решается проблема прочисткой форсунок, однако делать это необходимо только в автомастерской, так как человек без опыта может лишь навредить и полностью вывести их из строя;
  • загрязнение воздушного фильтра. Данная проблема решается так же, как и предыдущая, путем чистки или замены фильтров;
  • обычные глюки в работе электроники. Бывает и так, что существенных проблем в авто нет, но загорается чек двигателя. В этом случае, вероятно, причина заключается в кратковременных и незначительных сбоях в работе электроники автомобиля. Решить проблему можно, если сбросить клеммы с аккумулятора;
  • засорение катализатора. Чек двигателя может также загореться при засорении катализатора. Решить проблему можно путем замены выхлопной системы или вырезания из нее катализатора;
  • низкий уровень масла. Если чек двигателя загорается прямо во время движения, то необходимо определить уровень масла. При этом мотор будет работать без лишнего шума или стука. Также стоит проверить корпус двигателя на герметичность;
  • неисправность свечей или высоковольтных проводов. В случае, когда мотор работает в должном режиме, проблема кроется в неисправности свечей. Исправить ситуацию можно заменой неисправных свечей и высоковольтных проводов на новые;
  • проблемы в работе модуля или катушки. Если чек двигателя троит, то причиной этого может стать низкое сопротивление на катушке. Поэтому необходимо измерить сопротивление на катушке и проверить наличие искры, после этого при необходимости заменить ее;
  • сбои в работе датчиков или их цепей;
  • неисправность в системе управления двигателем. Бывает так, что сигнал загорания чека не сигнализирует о необходимости диагностики или ремонта. Поэтому иногда для устранения проблемы необходимо попросту провести проверку работоспособности некоторых узлов автомобиля.

Однако нередко при устранении неполадок невозможно обойтись без квалифицированной помощи. Следовательно, когда возникает подобная ситуация, необходимо как можно скорее решить появившуюся проблему для того, чтобы избежать возникновения более серьезных последствий.

Особые моменты

При загорании датчика сигнализатора двигателя на авто Лада Гранта не нужно раньше времени пугаться, так как очень часто сигналы на приборную панель подаются с общего электронного блока управления, что может привести к банальным сбоям.

Еще один важный момент. Если чек двигателя загорелся после дождя, то, скорее всего, в электронный блок питания попала вода. Это могло произойти по причине того, что блок питания на Ладе Гранта расположен в не очень удачном месте.

Как сбросить ошибку без использования адаптера

  1. Первый вариант решения проблемы осуществляется путем снятия клеммы с аккумулятора на 5 минут. Это необходимо для обнуления памяти в блоке питания, а также для сброса показаний бортового компьютера.
  2. Помимо этого, есть еще один вариант. Для этого извлекается предохранитель прикуривателя, который отвечает за подсветку и прикуриватель. Как правило, схема расположения предохранителя имеется на крышке.

Заключение

Исходя из вышесказанного, можно сделать вывод, что причин, по которым загорается чек двигателя, довольно много. Кроме того, каждая имеет свой путь решения. Поэтому в любом случае при появлении первых симптомов необходимо провести диагностику автомобиля и при наличии каких-либо проблем устранить их.

Замена датчика кислорода Лада Гранта – подробная инструкция с фото и видео

На автомобиле Лада Гранта установлены два датчика кислорода – управляющий и диагностический. Первый датчик отвечает за качество и количество смеси в камере сгорания, второй осуществляет контроль каталитического нейтрализатора.

Управляющий датчик кислорода на Гранте расположен в верхней части коллектора, диагностический за катализатором.

Описание диагностического и управляющего датчика кислорода

Управляющий датчик кислорода Лада Гранта принцип работы

Кислород, содержащийся в отработавших газах, реагирует с датчиком кислорода, создавая разность потенциалов на выходе. Она изменяется приблизительно от 0,1 В (высокое содержание кислорода – бедная смесь) до 0,9 В (мало кислорода – богатая смесь).

Внимание! Для нормального функционирования датчика, ему необходима температура не ниже 360°С.

Специально для того, чтобы датчик быстро набирал необходимую температуру сразу после пуска двигателя, в него встроен нагревательный элемент. Таким образом датчик контролирует богатую и бедную смесь в камере сгорания.

Каталожный номер управляющего датчика 21074-3850010-00

Диагностический датчик кислорода Гранта принцип работы

Этот датчик полностью взаимозаменяем с управляющим, работает по аналогичной с ним схеме. Но, отличия его в том, что он посылает сигнал об отработавших газах после нейтрализатора. Если нейтрализатор работает нормально, показания диагностического датчика будут значительно отличаться от значений управляющего датчика.

Каталожный номер диагностического датчика 21074-3850010-00

Признаки и неисправности датчиков кислорода на Гранте

Основных неисправностей датчиков может быть всего несколько:

  1. Химический компонент неисправен, что приводит к увеличенному отклику датчика и периода его срабатывания
  2. Электрическая неисправность датчика например обрыв цепи или механическое повреждение

Признаки неисправности датчиков кислорода

  • нестабильная работа двигателя
  • снижение мощности мотора
  • увеличенный расход топлива

Прежде чем заменить датчик(ки) на новые, необходимо проверить работоспособность ваших старых. Сделать это можно при помощи мультиметра.

Как проверить датчик кислорода самостоятельно

Проверять датчики будем с помощью мультиметра. Для удобства желательно загнать автомобиль на эстакаду или смотровую яму.

Аккуратно отсоединяем колодку проводов от датчика нажав на пружинный фиксатор. Далее необходимо включить зажигание.

На колодке проводов указана нумерация выходов. Нам необходимо проверить питания нагревательного элемента на выводе «В»

Далее минусовой щуп вольтметра подсоединяем к массе двигателя

Проверяемое нами напряжение должно быть не менее 12В. Если оно меньше или его совсем нет значит неисправен либо ЭБУ, разряжен аккумулятор или электрическая цепь.

Проверяем исправность цепи питания датчика и ЭБУ

Минусовой щуп вольтметра подсоединяем к к выводу «С» колодки датчика

Второй щуп к значению «А» и замеряем тем самым напряжение между двумя выводами. Напряжение должно быть 0,45 В. Если напряжение не поступает на колодку или оно отличается более чем на 0,02 В, значит, неисправна цепь питания или электронный блок управления.

Самостоятельная замена датчика

Если после проверки мы убедились, что датчик неисправен, его следует заменить. Для этого нужно обратиться либо в автосервис, или сделать это самостоятельно.

Для замены датчика нам потребуется всего лишь ключ на 22мм.

  1. Отсоединяем минусовую клемму АКБ
  2. Аккуратно вытаскиваем колодку проводов из датчика
  3. Ключем на 22мм аккуратно выкручиваем старый датчик и устанавливаем новый.

Как видим все просто и легко. Основной проблемой на начальном этапе является определение неисправности датчика (лямбда зонд). На самом ли деле причина в нем, после того как убедимся в его неисправности можно смело менять на новый.

Lada Kalina как заменить Лямбда Зонд 8 клапанная, видео.

Сообщение Замена датчика кислорода Лада Гранта – подробная инструкция с фото и видео появились сначала на Узнай все про автомобили ремонт советы..

Autotime

Обзоры. Автоновости. Тест-драйвы
Main Menu
  • Главная
  • Обзоры
  • Вопросы
  • Видео
  • Фото
  • Новости партнеров
  • Контакты
  • Home
  • Советы
  • Ошибка P0036 автомобиля ЛАДА Гранта- неисправность цепи управления подогревателем датчика кислорода (Bank 1, Sensor 2)

Ошибка P0036 автомобиля ЛАДА Гранта- неисправность цепи управления подогревателем датчика кислорода (Bank 1, Sensor 2)

Расшифровка кода ошибки P0036

P0036 – ошибка цепи управления нагревателем датчика HO2S (Bank 1, Sensor 2) автомобиля ВАЗ ЛАДА Гранта

Что означает код ошибки P0036

Для нормальной работы двигателя необходимо что бы выхлопные газы имели соотношение воздуха и топлива 14,7 к 1. Именно этот параметр и определяется с помощью датчиков кислорода (HO2S Bank 1, Sensor 2 ), которые измеряют количество кислорода в выхлопных газах. Эта информация затем передается в модуль управления двигателем (ECM) для регулирования топлива, подаваемого в двигатель. Ошибка P0036 указывает на неправильную работу датчика кислорода (лямбда-зонда).

Подогреватель датчика кислорода необходим для очень быстрого реагирования лямбда-зонда на изменения параметров. Способствует снижению вредных выбросов особенно в момент запуска и при непрогретом двигателе.

Что является причиной кода P0036

Если код ошибки удаляется и сбрасывается, но после запуска двигателя возвращается это означает, что датчик HO2S для не посылает соответствующие сигналы на ECM (блок управления двигателем).

Причина может быть в дефектной проводке, датчике или блоке управления (редко).

Какие симптомы кода ошибки P0036 ВАЗ ЛАДА Гранта

Горит сигнал «Check Engine».

В случае с нерабочей цепью нагревателя, датчик кислород не будет правильно измерять кислород в выхлопных газах в течение первых 3-5 минут работы двигателя автомобиля ВАЗ ЛАДА Гранта.

Отсутствие данных от лямбда-зонда влияет на способность ЕСМ контролировать топливную смесь, она будет рассчитываться по фиксированным параметрам (как правило завышенным), пока проблема не будет устранена.

Как диагностируется код ошибки P0036

Ошибка P0036 диагностируется сканером OBD-II. Механик сбрасывает код ошибки OBD-II, а затем едет на автомобиле, чтобы увидеть возвращается ли ошибка. Если ошибка P0036 загорается снова необходимо проверить как питание и землю на датчике, а также убедится в целостности проводки.

Многие проблемы с проводкой лямда-зонда связанны с высокой температурой выхлопных газов.

Частые ошибки при диагностике кода P0036

Не нужно сразу думать, что датчик кислорода неисправен. Перед его заменой нужно убедится в исправности проводки и разъёмов автомобиля ВАЗ ЛАДА Гранта. Убедится в наличии питания 12 вольт. И только после этого менять датчик.

Насколько серьезная ошибка P0036?

Если ЕСМ получает ошибку P0036, то на приборной панели загорается лампочка ««Check Engine». С этой ошибкой автомобиль может спокойно ездить, но необходимо как можно скорее заехать на диагностику, чтобы убедится, что кроме возросшего расхода топлива проблем нет. При постоянной эксплуатации автомобиля с такой неисправностью в недалеком будущем из строя может выйти катализатор. Двигатель будут работать на пере обогащённой смеси, не сгоревшие остатки которой при попадании в катализатор выводят его из строя.

Дополнительные комментарии об ошибке P0036

Многие автомобили с пробегом более 100000 имеют моментальные проблемы с датчиками кислорода, которые обычно возникают во время запуска двигателя или во время длительной нагрузки. Часто она бывает в автомобилях ВАЗ модели ЛАДА Гранта. Если загорелся сигнал «Check Engine» и транспортное средство работает нормально, система OBD-II может быть обнулена с помощью сканера и в дальнейшем проблема может не повторяться. Вот почему важно, сбросить ошибки и протестировать автомобиль прежде чем начинать ремонт.

Элементы системы зажигания Лада Гранта.

Элементы системы зажигания Лада Гранта.

В системе зажигания двигателей применяется одна катушка зажигания. Она представляет собой две двухвыводные катушки зажигания, выполненные в едином корпусе. Искрообразование происходит в двух цилиндрах одновременно (1—4 или 2-3). Катушка зажигания соединена со свечами зажигания четырьмя высоковольтными проводами с несъемными наконечниками.

1 — катушка зажигания;

2 — комплект высоковольтных проводов.

На двигателях применяются свечи зажигания А17ДВРМ, где:

А — резьба M 14×1,25;

17 — калильное число;

Д — длина резьбовой части 19 мм, с плоской посадочной поверхностью;

В — выступание теплового конуса изолятора за торец резьбовой части корпуса;

Р — встроенный резистор;

М — биметаллический центральный электрод.

На двигатель можно установить свечи аналогичного типа других производителей:

  • WR7DCX (BOSCH);
  • LR15YC-1 (BRISK).

1 — боковой электрод;

2 — центральный электрод (в тепловом конусе изолятора);

3 — резьбовая часть корпуса;

4 — уплотнительное кольцо;

5 — шестигранная часть корпуса под ключ;

6 — изолятор (на нем нанесена маркировка свечи зажигания);

7 — контактный наконечник (съемный, установлен на резьбе).

Высоковольтные провода – проверка и замена.

Для выполнения проверки потребуется мультиметр.

Последовательность выполнения.

  • Отсоединяем высоковольтные провода от свечей зажигания.

  • Отсоединяем наконечники высоковольтных проводов от катушки зажигания.

  • Мультиметром (в режиме омметра) измеряем сопротивление проводов.

  • У исправных проводов сопротивление (в зависимости от длины) должно быть в пределах 3.5-10,0 кОм.

Заменять высоковольтные провода следует комплектом.

  • Подсоединяем провода к свечам зажигания и катушке зажигания в соответствии с порядковыми номерами цилиндров, нанесенными на провода и на катушку зажигания.

Предупреждение!

Подсоединять провода к катушке зажигания необходимо только в соответствии с порядковым номером цилиндра. На изоляции проводов нанесена маркировка – порядковый номер цилиндра.

СВЕЧИ ЗАЖИГАНИЯ – ЗАМЕНА.

Свечи зажигания следует заменять через каждые 30000км пробега. Следует применять свечи зажигания А17ДВРМ или их зарубежные аналоги LR15YC-1 (BRISK) и WR7DCX (BOSCH).

Для выполнения работы потребуется специальный торцовый ключ для свечей зажигания на 21 мм.

Последовательность выполнения.

  • Отсоединяем высоковольтный провод свечей зажигания.
  • Протираем ветошью и обдуваем сжатым воздухом от шинного насоса место установки свечи зажигания (чтобы песчинки не попали в цилиндр после удаления свечи).
  • Торцовым ключом для свечей зажигания на 21 мм отворачиваем свечу.

  • Перед установкой свечи зажигания набором круглых щупов проверяем зазор между ее электродами. Зазор должен быть 1,0—1,15 мм.

  • Регулируем зазор подгибанием бокового электрода.

Предупреждение.

Во избежание повреждения резьбы в головке блока цилиндров предварительно следует завернуть свечу от руки и уже после этого затянуть, вставив вороток в удлинитель ключа. Момент затяжки свечи 30-40 Нм.

  • Заворачиваем свечу в головку блока цилиндров.
  • Аналогично заменяем свечи остальных цилиндров, и подсоединяем к ним высоковольтные провода.

КАТУШКА ЗАЖИГАНИЯ – ПРОВЕРКА И ЗАМЕНА.

Необходимость выполнения работы может быть определена по коду неисправности, считанному через диагностический разъем.

Для выполнения работы потребуется мультиметр (в режиме вольтметра и омметра).

Последовательность выполнения.

  • Выключаем зажигание.
  • Освободив фиксатор, отсоединяем колодку жгута проводов 1 от выводов модуля зажигания 2.

  • Включив зажигание, вольтметром измеряем напряжение между выводом 15 и «массой» колодки жгута проводов.

Напряжение должно быть не меньше 12 В. Если напряжение не поступает на колодку или оно меньше 12 В, значит, разряжена аккумуляторная батарея, неисправна цепь питания или неисправен ЭБУ.

Предупреждение!

Выполнив измерения, выключите зажигание.

  • Отсоединяем высоковольтные провода от свечей зажигания.
  • Торцовым ключом на 13 мм отворачиваем два болта верхнего крепления кронштейна катушки зажигания.

  • Ключом на 17 мм ослабив затяжку нижнего болта крепления кронштейна катушки зажигания, снимаем кронштейн вместе с катушкой.

  • Отсоединяем высоковольтные провода от катушки зажигания.
  • Омметром измеряем электрическое сопротивление между центральным выводом 15 и корпусом (кронштейном). Прибор должен показывать отсутствие короткого замыкания первичной обмотки катушки на «массу». Последовательно измеряем электрическое сопротивление между центральным выводом 15 и крайними выводами — и 1b. Сопротивление каждой из первичных обмоток катушки должно быть около 0,5 Ом.

При измерении малых величин электрического сопротивления (около 1 Ом) необходимо учитывать внутреннее сопротивление прибора, которое можно определить, замкнув щупы омметра.

  • Омметром измеряем сопротивление между высоковольтными выводами катушки 1 и 4, а затем 2 и 3. Сопротивление обмоток должно быть около 5,4 кОм.

  • Шестигранным ключом на 5 мм отворачиваем четыре винта крепления катушки к кронштейну и снимаем катушку.
  • Устанавливаем катушку зажигания в обратной последовательности.

Высоковольтные провода подсоединяем в соответствии с номерами цилиндров, нанесенными на каждом проводе и на корпусе катушки рядом с выводами.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
