Ваз 2109 схема задних фонарей

Схема разъемов задних фонарей ВАЗ 2109

Задние фонари на автомобиле ВАЗ 2109 и его модификациях одна из самых больных тем для их владельцев. Проблемы с постоянными замыканиями, окислением разъемов или выход их из строя знакомы каждому кто владел или владеет этим автомобилем. В некоторых случаях разъемы подключения задних фонарей необходимо заменить. Для этого можно воспользоваться мультиметром и прозвонить все провода поочередно, включая и отключая различные световые приборы, либо, если проводка на вашем автомобиле не менялась, то можно воспользоваться схемой подключения задних фонарей ВАЗ 2109 представленной ниже.

Лампы задних фонарей ВАЗ 2109:

1 — лампы указателей поворота; 2 — лампы габаритного света; 3 — лампы стоп-сигнала; 4 — лампы противотуманного света; 5 — лампы света заднего хода;

Распиновка разъемов задних фонарей ВАЗ 2109:

1 — стоп-сигнал. Провод красного цвета для обоих фонарей. 2 — масса. Провод черного цвета для обоих фонарей. 3 — задний ход. Провод зеленого цвета для обоих фонарей. 4 — указатель поворота. Провод синего цвета для правого фонаря, сине-черного — для левого. 5 — противотуманный свет. Провод оранжево-черного цвета для обоих фонарей. 6 — габаритный свет. Провод желтого цвета для правого фонаря, желто-черного — для левого.

Подключение задних фонарей – Схема подключения разъемов задних фонарей ВАЗ 2109

При проведении ремонтных работ с электрикой автомобилей ВАЗ 2108, 2109, 21099 и их модификаций, а также при возникновении таких проблем как — не горят стоп-сигналы или габаритные огни, не работает свет заднего хода, не мигают поворотники, очень часто приходится разбираться в проводке, ведущей к задним фонарям. В такой ситуации информация о том, куда подходит какой провод, для чего он предназначен в задних фонарях, бывает просто необходима. В этой статье подробно рассмотрим провода, ведущие к задним фонарям автомобилей ВАЗ 2108, 2109, 21099. В качестве примера используем левый фонарь (тот, что за водителем).

Назначение проводов в соединительной колодке заднего левого фонаря автомобилей ВАЗ 2108, 2109, 21099

Все провода в соединительной колодке левого фонаря расположены в определенном порядке. В ряде случаем могут быть даже пронумерованы цифрами на торце колодки.

назначение проводов в соединительной колодке заднего левого фонаря автомобилей ВАЗ 2108, 2109, 21099

1. Желтый провод с черной полосой, самый верхний в соединительной колодке – плюс на ламу габаритных огней.

2. Коричневый или оранжевый провод с черной полосой, второй в соединительной колодке (расположен ниже желтого) — плюс на противотуманную лампу.

3. Синий провод с черной полосой, третий в соединительной колодке – плюс на лампу указателя поворота.

4. Зеленый провод, четвертый в колодке – плюс на лампу заднего света.

5. Черный провод, пятый в колодке (предпоследний) – минус на все лампы фонаря.

6. Красный, шестой (самый последний) – плюс на лампу стоп-сигнала.

Каждому проводу в соединительной колодке соответствует своя дорожка на плате заднего фонаря. Подробнее о проверке плат задних фонарей см. «Проверка плат задних фонарей автомобилей ВАЗ 2108. 2109, 21099».

Примечания и дополнения

— Провода и соединения правого фонаря автомобилей ВАЗ 2108, 2109, 21099 аналогичны левому и дублируют их.

Еще пять статей на сайте по электрике автомобилей ВАЗ

— Порядок присоединения высоковольтных проводов к крышке трамблера автомобиля ВАЗ 2108, 2109, 21099

— Применяемость свечей зажигания на двигателях автомобилей ВАЗ

— Проверка статора генератора автомобилей ВАЗ 2108, 2109, 21099

— Установка момента зажигания на автомобилях ВАЗ 2108, 2109, 21099

— Проверка ротора генератора автомобилей ВАЗ 2108, 2109, 21099

схема, тюнинг и доработка, почему не работают и не горят стоп-сигналы

Задние фонари ВАЗ 2109 могут не только причинять неудобства своими поломками и неисправностями. Если, конечно, такое случилось, ниже можно узнать о том, как устранить некоторые из них. Важно также то, что фонари можно тюнинговать.

Причины поломки задних деталей системы освещения и действия водителя

О том, в чем может заключаться поломка и как решить проблему можно узнать ниже. Речь пойдет о модифицированных девятках.

Возможные неисправности стоп-сигналов и их устранение

Вследствие перепада напряжения может случиться замыкание и лапочки перегорят.
Если пришло время зачистить провода, потому что окислились контакты и клеммы недостаточно хорошо проводят ток.
Часто, в случае перепада напряжения может потребоваться демонтаж и замена предохранителей.
Если произошел разрыв или залом контактов датчика заднего хода.

Снятие датчика выключателя стоп-сигналов

В случае перечисленных проблем легче всего, конечно, поставить новую лампу. Это происходит без затруднений: необходимо лишь отключить свет, открыть багажник и изъять колодку проводов. После этого зажав фиксирующие элементы, которые установлены с боков, достать панель и открутить лампу. На ее место поставить новое световое устройство и собрать комплекцию в обратной последовательности.Если говорить о стопах, не работать могут как обе лампы, так и одна из них, то есть только в одной блок-фаре.

При возникновении такой неполадки необходимо тут же провести диагностику:

Проверить предохранитель и, если есть необходимость, заменить его на новый. Устранить поломку мало, ведь, как и в случае с человеческими болезнями, перегорание может быть ошибкой в системе, которую потребуется устранить. Если этого не сделать, можно менять устройство до конца дней ВАЗ 21099. Одной из причин может быть замыкание.
Если окислились проводки в патронах ламп сигналов, лампу немного нужно покрутить в патроне, чтобы соскоблить разрушенный слой. Чтобы проделанная работа была более эффективной, можно прочистить контакты наждачкой.
В случае перегорания ламп в стопах, нужно заменить ее на новую и проверить, будет ли работать система. А если плохие контакты, их нужно зачистить и на плате, и на колодке проводов.
Если перегорели дорожки в плате блок-фар, тогда можно вытащить плату и визуально диагностировать ее целостность. Если есть перегоревшие дорожки, их можно модифицировав, заменив проводки.
Неисправен датчик или нарушена электрическая цепь. Во-первых, необходимо снять с датчика красный и белый провода и соединить их куском провода. Если стоп-сигналы загорелись, значить датчик необходимо заменить, если нет, нужно проверить электроцепь. Ее нужно проверить на наличие разрывов контактов.

Демонтаж и замена фонарей сзади

Замену лучше всего произвести до того, как начнутся проблемы с проводкой.
Для работы нужно снять фонари. На ВАЗ 21099 он скрыт пластиковой декоративной накладкой в багажнике.
Теперь отвернуть фиксирующие винты на накладке и снять их.
Отключить колодку с проводами и аккуратно изъять ее, следя за тем, чтобы не повредить плату, потому что она плотно сидит на своем месте.
Теперь ключом на 10 отвернуть 4 гайки крепления корпуса фары. Снять деталь с машины. Теперь можно установить новую деталь и спокойно приступить к замене.
Сбор совершается в обратном порядке (автор видео — Automaniac1994).

Идеи тюнинга задних фар

Чтобы выделить машину и сделать ее неповторимой и уникальной, то есть тюнингованной, можно воспользоваться несколькими советами. Можно воспользоваться альтернативной оптикой.

Эти фонари гораздо надежнее и красивее, чем обычные фары. Кроме прочего, тюнинг задних фар может защитить ВАЗ 21099 от некоторых проблем. Можно прибегнуть к модернизации, и тогда не будут запотевать стекла, и не будут окисляться контакты.

Кроме того, задние фонари на ВАЗ можно изнутри покрыть краской. Конечно, использовать нужно специальную смесь, ведь обычная при нагревании деформируется. Для того, чтобы она продержалась как можно дольше, фары необходимо разобрать и снять дополнительный отражатель поворотника. Затем, при использовании наждачки снять с фонаря хром и затем нанести на поверхность грунтовку.

Грунтовка должна сохнуть около 1 часа, кроме того, смесь нужно нанести в несколько слоев. Красящее вещество нужно наносить также в несколько слоев, и ждать примерно час до полного высыхания. После завершения работы можно собирать фонарь. При нанесении герметика идентичного цвета, старый необходимо удалить, а затем обезжирить поверхность фонаря. Если провести процедуру неправильно, это послужит новым проблемам.

Кроме этого, можно прибегнуть к таким способам самостоятельного тюнинга:

Диодные накладки на фары. Этот элемент выглядит достаточно красиво и необычно. Кроме того, накладками можно украсить не только фары сзади, но также на противотуманки и поворотники. Некоторые украшают ими даже диски на колесах или салон изнутри, если с фарами поработать уже не получится.
Диодные кольца. Также очень популярный вариант. Лучше всего при конструировании такого украшения использовать качественные материалы и не халтурить в работе, тогда эффект будет отличный. Для изделия используют готовые кольца или ленту.

Фотогалерея «Модернизация задних фонарей»

На фото ниже можно узнать, как модернизировать фонари.

Видео «Доработка задних фар»

Больше о модификации задних фонарей на ВАЗ 2109 можно узнать от автора ролика — Дмитрия Сергеевича.

Как подключить фонарь заднего хода на ВАЗ-2101

«Копейки», как и все другие автомобили, имеют модификации, слегка отличающиеся друг от друга. Среди отличий некоторых ВАЗ-2101 – отсутствие фонаря заднего хода. Исправим это.

Фонарь заднего хода на ВАЗ-2101 продается в автомагазинах и стоит недорого. Его можно спокойно купить и также спокойно прикрутить к заднему бамперу – ведь он металлический. «Копейка», как и вся другая вазовская «Классика» – непаханое поле для тюнинга, а фонарь – это не только тюнинг, но еще и безопасность.

Для установки фонаря заднего хода на ВАЗ-2101 нужно дрелью просверлить два отверстия в нижней части заднего бампера и через них болтами закрепить фонарь. Крепится он за свой кронштейн, а подключается через две клеммы, выходящие из его корпуса сзади. Как подключить фонарь?

В идеале, нужно, чтобы фонарь заднего хода включался автоматически при включении задней передачи, как и на всех других авто. Однако для этого в коробке передач должен быть специальный толкатель и выключатель фонаря, но если с завода не поставили фонарь, то нет и данных атрибутов. Можно, конечно, поставить коробку от более поздних моделей «Жигулей», но это дорого и не всем под силу из-за отсутствия гаража и помощников («классические» коробки очень тяжелы).

Исходя из этого, лучше сделать ручное включение фонаря. Дополнительным плюсом станет наличие независимого освещения сзади, которое рано или поздно обязательно пригодится.

Чтобы подключить фонарь заднего хода, нужно протянуть один провод из салона под задний бампер. Прокладку «плюсового» провода начинаем от блока предохранителей, который на ВАЗ-2101 находится под торпедой слева от водителя. Именно с него мы возьмем питание для лампочки в фонаре.

Чтобы понять, к какому именно предохранителю присоединять провод, нужно определиться, что мы хотим. Есть два варианта: 1) фонарь можно включить всегда; 2) фонарь включается только при включенном зажигании. Наиболее предпочтителен все же второй вариант, потому что при постоянном питании фонаря есть большой риск забыть его включенным на длительное время при стоянке авто и разрядить аккумулятор.

Исходя из этого, контрольной лампой или мультиметром находим предохранитель, работающий в нужном режиме, запоминаем его и, на всякий случай, отключаем аккумулятор. На задней части блока предохранителей есть выходы, к которым подключены штатные провода. Обжимаем на своем проводе клемму «мама», и одеваем ее на свободный выход нужного предохранителя. Если свободного выхода нет, то можно откусить клемму с заводского провода и зажать в новую и заводской и свой провод.

Теперь определяемся с местом установки кнопки, которая будет включать фонарь и тянем провод к этому месту. Приступаем к установке кнопки (почитайте, как установить кнопку в автомобиле). После того, как кнопка установлена, перекусываем провод на две части и клеммами присоединяем эти части к кнопке. Часть провода, выходящую из нее, тянем в заднюю часть автомобиля. Прокладывать этот провод логичней и желательней вдоль штатного жгута проводов, который проходит вдоль левого борта. Чтобы получить доступ к жгуту, нужно отогнуть ковролин пола.

Провод под ковролином следует провести до заднего дивана и, сняв его, через отверстия в перегородке между салоном и багажником, провести в багажное отделение. Там, по такому же принципу, под ковриком пола, провод проводится к задней панели кузова. В ее нижней части в районе фонаря нужно просверлить отверстие. Причем сверлить необходимо как изнутри (со стороны багажника), так и снаружи. Два отверстия приходится делать из-за того, что в этом месте есть скрытая полость кузова и одно отверстие не приведет к доступу провода на улицу.

Когда же отверстие просверлено, проводим через него провод, обжимаем еще одну клемму «мама» и одеваем ее на любой выход фонаря. Остаток провода будет «массовым». «Массу» можно взять на бампере под креплением фонаря. То есть берем оставшийся провод, обжимаем на одном конце клемму «мама», а на другом – «под болт» (почитайте про виды автомобильных клемм). Соединяем «маму» с оставшимся выходом фонаря, а клемму «под болт» подкладываем под одну из гаек крепления фонаря и затягиваем гайку. Клеммы, подключенные к фонарю заднего хода можно обмотать изолентой. Фонарь находится на улице, а значит подвержен воздействию грязи, снега, дорожной соли и воды, которые могут привести к быстрому выходу клемм из строя (окислению).

На этом подключение фонаря заднего хода ВАЗ-2101 завершено. Пройдите по всей цепочке от блока предохранителей до фонаря, убедитесь, что все подключено правильно. Проверьте отсутствие соприкосновений клемм с металлическими частями кузова и если нужно заизолируйте сомнительные места изолентой. После этого подключаем аккумулятор.

Если вы подключили фонарь на предохранитель, напряжение на котором появляется только при включенном зажигании, то включите зажигание и нажмите на установленную кнопку. Фонарь должен включиться. Если же вы выбрали постоянное питание фонаря, то можно сразу же включать кнопку и радоваться наличию хорошего света сзади автомобиля.

Установка и подключение задних LED фонарей для Chevrolet Captiva

Пришла посылка. Разрезаю ножом скотч и передо мной открывается:

Думаю, вы догадались, что это задние фонари В общем, я довольный начал рассматривать

диодные ленты в задние фонари ваз 2109

Показать панель управления

Опубликовано: 21 окт 2018
-mobyset запасные части для мобильных телефонов, аксессуары и не только, официальный сайт: mobyset.ru
-официальный instagram: mobysetkrasnodar
Треки:
-luka & niko — grind

Комментарии • 267

я сделал тоже светодиодные задние фанари, только без ленты, получилось отлично и светит ярко, вид лучше чем с лентой

Привет. Напиши номер краски .

Мужик вы лутше зделали чем завод Тольяти,но диодов четыре было бы ещё круче .Лайк. за видос и 5 за труд лутше чем завод.Респек тебе и уважение из солнечного Азербайджана.😎

Кто за БПАН лайк

У тебя девядка бпан

Ты гений. Однозначно лайк!! Устал уже возится с этими чертовыми контактами. Теперь так же хочу сделать)

Я также хочу делалать на четырку но теперь примерно буду знать как

Уже год прошел , как поживают твои фонари .

От рассеявателя чуть дальше надо ставить тогда норм будет

Я поставил бы резисторы на габариты, сильно ярко. А стопы супер.

Красавчик классно заметил

не верни как было

Здарова!
А почему на 6:58 авариийка горит,но зеркала не моргают а просто горят?

Во первых: данный колхоз не поживёт долго за счёт не стабилизированного питания. Диоды будут дохнуть , в лучшем случае через месяц . Сама архитектура тоже. Парень не старался. Ему нужен был результат чем быстрее тем лучше. За сам видос ему респект! Москва не сразу строилась! Могу подсказать как это всё завязать надолго, и чтобы не горело . Всем добра!

Ребята, вы слыхали о стабилизаторах на 12v?

Прикольно. Только зря морочился с шаблонами я как то делал полностью диодную прям на плате и никаких резов и переделок)))

Privet ,, vaz 21 09 mojna postavit karobku prioru2 .

На габарит надо было резисторы ещё чтобы тусклее стопов горел

надо рассеиватель. есть пленка такая в жк телевизорах и смартфонах — попробуй. в телике 4 дорожки светодиодов, но она рассеивае на полметра идельно 4 штуки

Сделай получше перегородку от задниго хода и габарита. А так вообще топ

Вид бомба не каждый такое сможет сделать с 2109 смотрю каждый твой выпуск как только ставиш

Колхоз. надо как то по другому делать.

стопы огонь, габариты бы не отсвечивали

Заебова ! никого не слушай !

Чувак это тема,только перегородку между задним ходом и габаритом сделай,а так чееееетка)

Родной луче всех!

сделай лучше чтобы не было расстояния между лентами и замени белую ленту на красную ,намного лучше будет смотреться и красивше , сам делал на ваз 2105 , а так задумка хорошая , удачи тебе в продвижении канала

Здорова а у тебя сиденья родные или от приоры?

Стопы норм гобариты неособо

Огороди разъём заднего хода,а то туда свет попадает они получаются как клюшки

Орг стекло между диодами матовое поставить и хорошо будет а так это шляпа все

По-моему родные лампы вид имеют больше чем диоды..

Сними, не нужно этого колхоза

Тормоза хорошо получилось, но вот габаритки лучше сток, слишком ярко

Не знаю, может, уже кто-то заметил и написал, но при включенных габаритах подсвечиваются фонари заднего хода. Наверно, как раз в тех местах, где выжжен корпус. Сбивает с толку — как будто ты одновременно габариты врубил и сдать назад собрался.
Ещё немного это не сочетается с рисунком на фонаре (там такой квадратик чуть в стороне от центра) и не очень смотрится сочетание светодиодов и заводских ламп.

Автор ты глуп что продал страховое дело . Я попал в дтп 2 октября итог 21 октября деньги на счету по ремонту вышло 30 тыс страховая выплатила 65 тыс . одна фирма тоже хотела выкупить предлагала 35-40

Водосток убрал,в салон будет заходить вода.Жди беды

Лучше сток, на много красивее смотрится . Да конечно ни так ярко но лучше чем так .

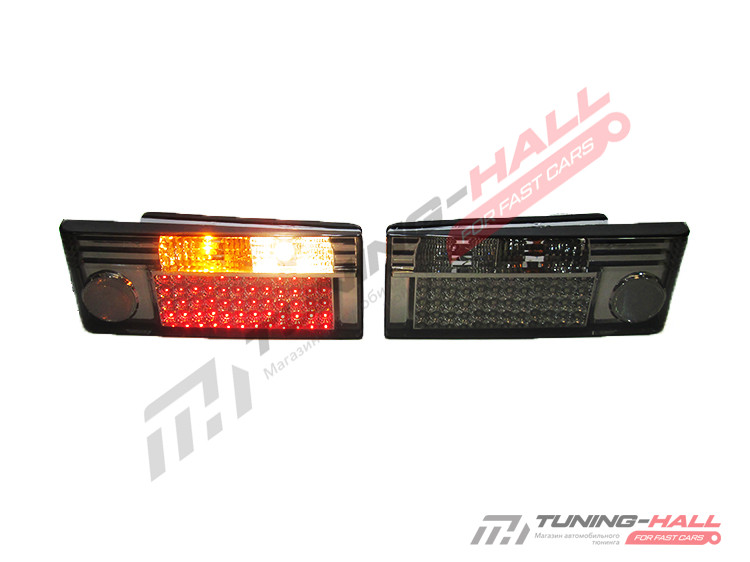

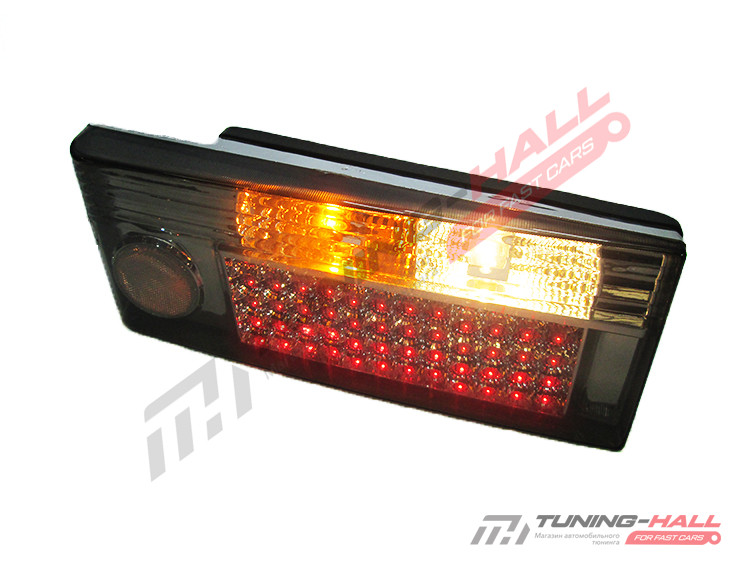

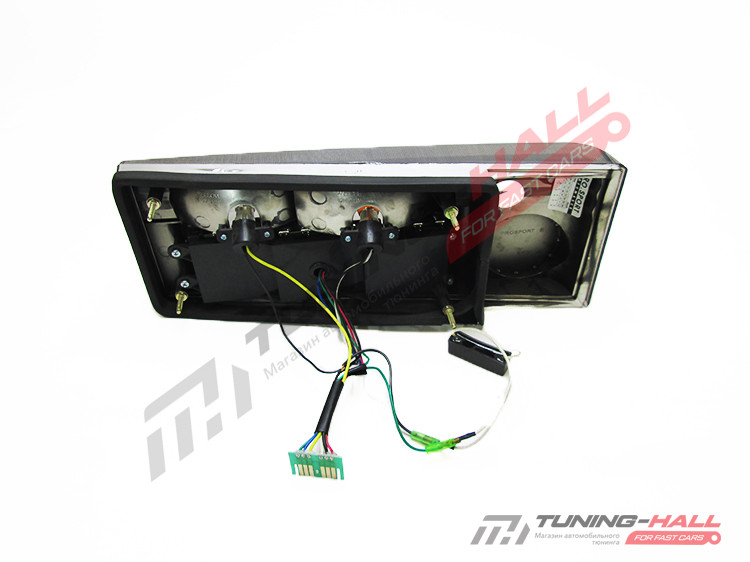

СВЕТОДИОДНЫЕ ЗАДНИЕ ФОНАРИ PROSPORT ВАЗ 2108, 2109, 21099, 2113, 2114 ВО ВЛАДИМИРЕ

Светодиодные задние фонари ProSport для автомобилей ВАЗ 2108, 2109, 21099, 2113, 2114. Установка и подключение аналогично штатным.

Применимость

ВАЗ 2108 / 2109 / 21099 ВАЗ 2113 / 2114

Оплата и доставка
Гарантия
Отзывы
Вопросы

Оплата заказа производится после его подтверждения менеджером.

Оплатить заказ Вы можете следующими способами:

Перевод денежных средств на карту Сбербанк, ВТБ, Альфабанк, Тинькоф
Онлайн оплата банковскими картами VISA, MasterCard, Maestro, МИР через сервис ЯндексКасса.
Оплата наличными или картой при самовывозе в нашем магазине по адресу: г.Владимир, 2-ой Почаевский п-д, д.20 магазин «Tuning-Hall».

Отправка товара транспортными компаниями осуществляется по всей территории Российской Федерации. Первичная упаковка груза и доставка до терминала транспортной компании или почтового отделения производится бесплатно. Оплата за перевозку происходит на месте при получении. При оформлении заказа Вы можете заказать жесткую упаковку для хрупких вещей.

Уважаемые покупатели, фотографии товаров на сайте представлены справочно, производитель оставляет за собой право менять комплектность, цвет, упаковку и некоторые элементы дизайна товаров. Если для Вас они принципиальны, то просим уточнять о них у менеджера перед покупкой. Претензии на вышеуказанные изменения без предварительных уточнений не принимаются, возврат и обмен товаров производится за счет покупателя.

Гарантия на запасные части выполняется при следующих условиях:
— Наличие документа, подтверждающего оплату запасной части (товарный чек);
— Наличие заказ — наряда на установку запасной части на автомобиль с указанием данных автомобиля и выполненных работ, необходимых при установке соответствующей запасной части;
— Наличие сертификата СТО на проведение данного вида работ;
— Заключение мастера о неработоспособности детали;
— Документы, подтверждающие оплату выполненных в СТО работ.

Гарантия на запасные части не распространяется в следующих случаях:
— Нормальный эксплуатационный износ запасной части;
— Повреждение запасной части в результате ДТП или небрежной эксплуатации;
— Неисправности запасных частей топливной системы и системы выпуска вследствие применения некачественного топлива (в том числе из-за загрязнения или применения этилированного бензина);
— Дефекты, неисправности или коррозия запасных частей, возникшие в результате воздействия химических реагентов;
— Расходные запасные части и материалы (в том числе масло, фильтры, предохранители, лампы, сайлентблоки подвески и т.п.);
— Электрические запасные части возврату или обмену не подлежат.

Возврат или обмен товара надлежащего качества:
— Срок возврата или обмена товара 7 дней с момента получения товара покупателем;
— Возврат или обмен товара производится только при сохранения его потребительских свойств и товарного вида (отсутствие следов эксплуатации, наличие оригинальной и неповрежденной упаковки). На товаре не должно быть следов установки, повреждений, сколов, вмятин, царапин и т. д. За исключением случаев заводского брака;
— Возвращаемая деталь отправляется той же транспортной компанией;
— Услуги транспортной компании по пересылке оплачивает полностью покупатель;
— Срок возврата денежных средств составляет не более 10 дней с даты поступления возвращенного товара на склад и проверки его товарного вида;
— Деньги перечисляются покупателю, по предоставленным им реквизитам, либо могут быть зачтены при следующем заказе.

6 причин почему не работают габариты на ВАЗ 2109

Всем привет сегодня рассмотрим основные причины, почему не работают габариты на автомобиле ВАЗ 2109.
По современным правилам дорожного движения на автомобиле всегда при движении должны быть включены габаритные огни. И если они не работают, то нужно незамедлительно устранить данную неисправность. И чтобы вам было легче это сделать, мы рассмотрим причины неисправностей габаритных огней на автомобиле ВАЗ 2109.

Первая и самая банальная причина выхода из строя габаритных огней это перегоревшая лампочка, или плохой контакт клемм. Решается заменой лампочки на новую и зачисткой контактов. Особенно часто отсутствие контактов встречается на задних фонарях, так как там теряется контакт лампочки и платы.

Иногда бывает достаточно постучать по фаре, чтобы она загорелась. Также местоположение задних фонарей не очень удачное туда попадает вода, и пыль что приводит к быстрому выходу платы из строя.

Вторая причина это, конечно же, предохранитель. Вернее сказать на девятке за габариты отвечают два предохранителя. Предохранитель габаритов F10 (7,5А) отвечает за передние и левый задний габарит, также на нём висят освещение комбинации приборов, подсветка панели, номера и прикуривателя.

Так что в случае отказа габаритов, вы можете посмотреть, работает ли освещение, что указанно выше, чтобы понять действительно ли виновником является предохранитель.

Предохранитель F11(7,5А) отвечает лишь за задний правый габарит. Для того чтобы поменять предохранитель придётся открывать капот, и крышку монтажного блока и в случае необходимости заменить предохранитель на точно такой же.

Третья причина неисправности габаритов на автомобиле ВАЗ 2109 это реле исправности ламп K4, иногда вместо этого реле, ставят перемычки, возможно старые хозяева поставили лучше заменить на реле.

Четвёртая причина это сам включатель фар и габаритных огней. Возможно, там отошел контакт либо кнопка уже изжила себя, скорее всего, придётся поменять на новый.

Пятая причина это сам монтажный блок. Как вы уже знаете, он расположен в неудачном месте, и в случае загрязнения сливных отверстий, вода будет затекать в него, и на контакты штекера, что приводит к окислению и выходу из строя электрических приборов автомобиля.

Придётся снимать блок предохранителей и зачищать контакты. Поэтому нужно следить за чистотой дренажных отверстий.

И шестая причина это уже сама проводка, так как в основном девятки уже ездят старые и потрёпанные временем соответственно и проводка, вернее изоляция проводки уже не та. Где то может замыкать либо появится обрыв.

Нужно особенно уделить внимание к проводам, которые идут к задним фонарям, так как там присутствуют места, где провода гнутся. По логике при замыкании проводов должны постоянно перегорать предохранители и стоит уделить этому особое внимание.

Ну, вот и всё на этом мы рассмотрели основные причины, почему не работают габаритные огни на автомобиле ВАЗ 2109. Всем удачи всем пока…

Установка светодиодов в задние фонари своими руками

Тусклый свет и большое потребление ламп накаливания – две проблемы для автолюбителя. Светодиоды – решение проблемы и как грамотно переоборудовать осветительные приборы, будет рассказано в статье.

Светодиоды изначально имели в основном индикаторную роль, отображали различные параметры и сигнализировали, например, о работе приборов. Инженерам удалось улучшить технологию и добиться от светодиодов больших мощностей и яркости. Их стали применять для освещения повсеместно, начиная от карманных фонарей, заканчивая прожекторами.

Применение LED в автомобилях

LED продукция не обошла стороной индустрию автомобилей и аксессуаров для них. Каждое следующее поколения автомобилей имело всё больше источников светодиодного света в своей комплектации.

Изначально их устанавливали для подсветки приборной панели и индикации на ней, подсветки салона, свет при открытии дверей. Когда удалось добиться высоких показаний яркости их стали устанавливать в качестве габаритных огней, стоп-сигналов, ДХО. Вершиной развития стали лампы ближнего/дальнего света на светодиодах. Специальная конструкция светящегося элемента, источника питания, охлаждения позволила добиться этой цели.

Светодиоды имеют преимущества перед лампами накаливания:

Моментально зажигаются;
потребляют малый ток;
обеспечивают яркий световой поток.

К сожалению светодиоды очень требовательны к стабильности питающего тока. Во время движения напряжение бортовой сети может изменяться от 13 до 14.7 вольт, в зависимости от режима работы двигателя.

Переоборудуем осветительные приборы

Яркий свет – один за гарантов безопасного движения, но за это нужно платить энергопотреблением. Например, когда вы стоите в пробке, габариты в совокупности со стоп-сигналом берут на себя порядка 100 ватт. И это, практически, на холостых оборотах двигателя, в результате вы можете получить разряженный аккумулятор.

Чтобы установить светодиоды в задние фонари вы должны определиться с тем что имеете и с тем какими навыками вы владеете.

Подбор диодов

Самый простой метод – применить обычную светодиодную ленту. На ней размещены SMD светодиоды типа 3528, 5050, 5730, 5630 и подобные, а также токоограничительные резисторы, вы можете нарезать её на нужные вам отрезки, кратные трём светодиодам. Как правильно резать ленту читайте здесь.

В зависимости от желаемой яркости приобретайте ленту с плотностью светодиодов 30, 60 или 120 штук/метр.

Если ваши фонари имеют круглую форму, то нужна светодиодная лента бокового свечения. Иначе у вас не получится добиться «светящихся кругов» при нажатии на тормозную педаль.

Третий вид тюнинга – это установить своими руками 5 или 10-мм светодиоды в задние фонари. Светодиод зажигается от напряжения около 3.3 — 3.6 вольта, а в сети автомобиля более чем 12, поэтому нужно использовать токоограничивающий резистор на 0.5 – 1кОм.

Питание для светодиодов в автомобиле

Светодиодам нужно стабильное питание. Со скачками напряжения в бортовой сети они быстро выйдут из строя. Нужно стабилизировать напряжение или ток. Итак рассмотрим схему простейшего линейного стабилизатора напряжения.

Чтобы сделать светодиодные задние фонари своими руками нужно обеспечить их питанием. Для этого необходимо купить в магазине радиодеталей микросхему типа L7812, или отечественный полный аналог КР142ЕН8В, или регулируемый LM317. Ниже изображена схема подключения первой микросхемы, для примера в качестве нагрузки была использована светодиодная лента.

В таком исполнении без радиатора микросхема выдержит ток до 1 Ампера, желательно смонтировать её на радиатор из алюминия, их вы можете найти в блоках питания и на материнских плата, а также других электронных устройствах. В роли радиатора отлично подойдёт обычная медная или алюминиевая пластина толщиной от 1 мм, размером со спичечный коробок.

С помощью LM317 можно получить различные выходные напряжения, между прочим если питать светодиоды слегка пониженным напряжением вы практически не потеряете в яркости, но значительно продлите срок эксплуатации. Схема подключения и номиналы резисторов вы можете увидеть ниже.

Подбор стабилизатора

Используйте по стабилизатору для каждого фонаря отдельно. Если вы работаете с маломощными цепями: подсветка бардачка, салона или приборной панели, – то хватит и одного стабилизатора. Чтобы определить количество стабилизаторов для конкретной цепи – посчитайте общий ток потребления светодиодов, для расчета потребления лент смотрите таблицу.

Мощность ленты в зависимости от плотности диодов
Тип светодиодов	Диодов на 1м	Мощность, Вт
SMD3528	60	4,8
SMD3528	120	7,2
SMD3528	240	16
SMD5050	30	7,2
SMD5050	60	14
SMD5050	120	25

Чтобы получить ток, разделите мощность на напряжение:

14Вт / 12В = 1.16А

Теперь вы знаете как сделать светодиодные задние фонари и, по аналогии, можете выполнить полное переоборудования автомобиля на светодиодное освещение и подсветку.

Выбор между светодиодами и лентами вы должны сделать для себя сами, отмечу, что с помощью отдельных светодиодов, особенно если они в SMD исполнении, такие как 2835 или 5050 вы можете выполнять гораздо более сложные задачи, чем с лентами, сделав уникальный дизайн фонарей.

Запчасти для транспорта — фонари ваз 2109

Обычные объявления

Найдено 36 объявлений

Хотите продавать быстрее? Узнать как

Фонари Ваз-2108,2109 ДААЗ

Автозапчасти и аксессуары » Аксессуары для авто

700 грн.

Фары, фонари Ваз 2109 — 21099

Автозапчасти и аксессуары » Автозапчасти

2 100 грн.

Задние фонари ВАЗ 2108 / 2109 / 21099

Автозапчасти и аксессуары » Автозапчасти

250 грн.

Задние фонари Ваз 2108, 2109,2113,2114 ТехАвтоСвет

Автозапчасти и аксессуары » Автозапчасти

240 грн.

Продам фонарь -дополнительный стоп для ВАЗ 2109

Автозапчасти и аксессуары » Аксессуары для авто

70 грн.

**Фонарь задний на ваз 2108,2109,2109*114 (Россия производитель**

Автозапчасти и аксессуары » Автозапчасти

800 грн.

Стопы ВАЗ 2109 21099 задние фонари +зеркала

Автозапчасти и аксессуары » Автозапчасти

500 грн.

Задние фары (фонари) ВАЗ 2108/2109/21099/2113/2114

Автозапчасти и аксессуары » Автозапчасти

890 грн.

Задние фары (фонари) ВАЗ 2108, 2109, 21099, 2113, 2114 диодные красные

Автозапчасти и аксессуары » Автозапчасти

1 500 грн.

Задні ліхтарі (задние фонари) ВАЗ 2108 2109 21099

Автозапчасти и аксессуары » Автозапчасти

280 грн.

Фонарь задний ВАЗ 2108, 2109, 21099, 2113, 2114 правый, тюнинг

Автозапчасти и аксессуары » Аксессуары для авто

361 грн.

Харьков, Индустриальный 18 авг.

Фонарь задний ВАЗ 2108, 2109, 21099, 2113, 2114 левый, тюнинг

Автозапчасти и аксессуары » Аксессуары для авто

361 грн.

Харьков, Индустриальный 18 авг.

Продам задние фонари ваз 2108 2109 2113 2114 2115

Автозапчасти и аксессуары » Автозапчасти

500 грн.

Фонари Фары ВАЗ 2108 2109 99 2114 смотрите фото

Автозапчасти и аксессуары » Автозапчасти

725 грн.

Продам задні фонарі ціна за 2 ваз 2109,2108,21099

Автозапчасти и аксессуары » Автозапчасти

200 грн.

Фонари Стопы ВАЗ 2108 2109 2114

Автозапчасти и аксессуары » Аксессуары для авто

725 грн.

Фонари задние ваз 2109

Автозапчасти и аксессуары » Автозапчасти

350 грн.

фари задні фонарі ваз 2108/2109/21099

Автозапчасти и аксессуары » Автозапчасти

400 грн.

Комплект Фонарей задних Ваз 2108,2109 ТЮНИНГ новый образец

Автозапчасти и аксессуары » Автозапчасти

800 грн.

Запорожье, Заводский 14 авг.

фонарь задний ваз 2108, 2109, 21099, 2113, 2114 правый

Автозапчасти и аксессуары » Автозапчасти

500 грн.

Фишка заднего фонаря ваз 2108 — 2109

Автозапчасти и аксессуары » Автозапчасти

20 грн.

Задние фонари стоп сигнал ваз 2109

Автозапчасти и аксессуары » Автозапчасти

200 грн.

Задние фонари «ИКСЫ» на Ваз 2114;2109(чёрного цвета).

Автозапчасти и аксессуары » Автозапчасти

2 900 грн.

продам фонарь задний ваз 2109-099

Автозапчасти и аксессуары » Аксессуары для авто

300 грн.

Задний фонарь ваз 2108, 2109

Автозапчасти и аксессуары » Автозапчасти

200 грн.

ФОНАРЬ ЗАДНИЙ ВАЗ 2108 2109 21099 ; 2113 2114 (НОВОГО ОБРАЗЦА)

Автозапчасти и аксессуары » Автозапчасти

495 грн.

Фонари ваз 2108, 2109, 21099

Автозапчасти и аксессуары » Автозапчасти

850 грн.

Продам задние фонари и стекла ваз 2108,2109,21099,2105,2107

Автозапчасти и аксессуары » Автозапчасти

230 грн.

Задние фонари ВАЗ 2108/2109/21099/2113/2114 красные диодные

Автозапчасти и аксессуары » Аксессуары для авто

600 грн.

Фонари ваз 2108, 2109, 21099 Освар, комлект

Автозапчасти и аксессуары » Автозапчасти

1 300 грн.

Задние фонари ВАЗ 2109

Автозапчасти и аксессуары » Автозапчасти

250 грн.

Фонарь задний правый на ВАЗ 2109

Автозапчасти и аксессуары » Автозапчасти

150 грн.

Задние фары (фонари) ВАЗ 2108/2109/21099/2113/2114 черные диодные

Автозапчасти и аксессуары » Автозапчасти

1 500 грн.

Харьков, Московский 26 июль

Фонарь задний на ваз 2108,2109,21099,2113,2114

Автозапчасти и аксессуары » Автозапчасти

800 грн.

Задний фонарь ваз 2109 2114 2108 2113

Автозапчасти и аксессуары » Автозапчасти

700 грн.

Задняя фара ВАЗ-2108, 2109 (фонарь задний левый)

Автозапчасти и аксессуары » Автозапчасти

100 грн.

Простите, но данное объявление больше не доступно

Однако вы можете найти похожие объявления в этой категории.

Главные рубрики OLX
Рубрики в разделе «Запчасти для транспорта»

Главные рубрики OLX :

Рубрики в разделе «Запчасти для транспорта» :

Украина

Харьковская область (10)
Запорожская область (2)
Черкасская область (1)
Черниговская область (1)

Киевская область (6)
Днепропетровская область (2)
Ивано-Франковская область (1)
Винницкая область (1)

Херсонская область (2)
Сумская область (1)
Ровенская область (1)

Львовская область (2)
Луганская область (1)
Черновицкая область (1)

Полтавская область (2)
Тернопольская область (1)
Хмельницкая область (1)

Купить запчасти для транспорта: большой выбор запчастей, удобные фильтры для подбора нужных деталей. OLX.ua — только выгодные предложения!

купить шины в днр
купити шини
диски на авто
купить шины киев
резина 185 65 r14 лето

резина 195 65 r15 лето
летняя резина
шины 205 55 r16 лето
резина р15
205 55 r16 распродажа

резина 215 60 r16 лето
купить шины недорого
купить шины в донецке
резина 215 65 r16 лето
купить шины в днепре

Популярные категории раздела Транспорт:

автобазар
шкода октавиа
рено мегана
бмв х5
ваз 2106
форд фокус
фольксваген гольф
шевроле авео

ваз 2109
лексус
ауди а6
опель астра
фольксваген пассат
ваз 2107
опель заф
ниссан жук

шевроле камаро
мазда3
хонда аккорд
шкода фабия
тойота королла
киа спортейдж
опель вектра
опель вивара

фольксваген поло
део ланос
ваз 2101
гольф 4
субара
ваз 2110
форд фьюжн
ауди а4

Мобильные приложения
Помощь и Обратная связь
Платные услуги
OLX PRO
Бизнес на OLX
Для прессы
Реклама на сайте
Блог OLX
Условия использования
Политика конфиденциальности
Партнёры

Как продавать и покупать?
Правила безопасности
Карта сайта
Карта регионов
Популярные запросы в Запчасти для транспорта
Работа в OLX

Бесплатное приложение для твоего телефона

OLX.bg
OLX.pl
OLX.ro

Результаты поиска были добавлены в Избранные

Объявление было добавлено в Избранные

Войдите, чтобы сохранить Наблюдаемые в своей учетной записи

Этот сайт использует cookies. Вы можете изменить настройки cookies в своём браузере. Узнать больше.

Хотите ли вы получать такие предложения по email?

Установите пароль для вашей учетной записи

Какие преимущества создания учетной записи на OLX?

Размещение объявлений без подтверждения
Доступ к пользователям OLX в любое время
Легкость настройки учетной записи

Вход с FacebookУстановить пароль

Авторизуйтесь в свою учётную запись OLX!

Быстрее получайте ответы на объявления
Получите доступ к истории всех ответов
Пользуйтесь всеми функциями вашей учётной записи

Входя в раздел Мой профиль, вы принимаете Условия использования сайта

диодные ленты в задние фонари ваз 2109

Показать панель управления

Опубликовано: 21 окт 2018
-mobyset запасные части для мобильных телефонов, аксессуары и не только, официальный сайт: mobyset.ru
-официальный instagram: mobysetkrasnodar
Треки:
-luka & niko — grind

Комментарии • 267

Привет. Напиши номер краски .

Кто за БПАН лайк

У тебя девядка бпан

Ты гений. Однозначно лайк!! Устал уже возится с этими чертовыми контактами. Теперь так же хочу сделать)

Я также хочу делалать на четырку но теперь примерно буду знать как

Уже год прошел , как поживают твои фонари .

От рассеявателя чуть дальше надо ставить тогда норм будет

Я поставил бы резисторы на габариты, сильно ярко. А стопы супер.

Красавчик классно заметил

не верни как было

Здарова!
А почему на 6:58 авариийка горит,но зеркала не моргают а просто горят?

Ребята, вы слыхали о стабилизаторах на 12v?

Privet ,, vaz 21 09 mojna postavit karobku prioru2 .

На габарит надо было резисторы ещё чтобы тусклее стопов горел

Сделай получше перегородку от задниго хода и габарита. А так вообще топ

Вид бомба не каждый такое сможет сделать с 2109 смотрю каждый твой выпуск как только ставиш

Колхоз. надо как то по другому делать.

стопы огонь, габариты бы не отсвечивали

Заебова ! никого не слушай !

Чувак это тема,только перегородку между задним ходом и габаритом сделай,а так чееееетка)

Родной луче всех!

Здорова а у тебя сиденья родные или от приоры?

Стопы норм гобариты неособо

Огороди разъём заднего хода,а то туда свет попадает они получаются как клюшки

Орг стекло между диодами матовое поставить и хорошо будет а так это шляпа все

По-моему родные лампы вид имеют больше чем диоды..

Сними, не нужно этого колхоза

Тормоза хорошо получилось, но вот габаритки лучше сток, слишком ярко

Водосток убрал,в салон будет заходить вода.Жди беды

Лучше сток, на много красивее смотрится . Да конечно ни так ярко но лучше чем так .

Ваз 2115 распиновка задних фонарей

Модернизация задних фонарей ВАЗ 2108-2115, 2110-2112

И если у владельцев 2108-2114 и автомобилей десятого семейства есть альтернатива в виде отечественной задней оптики ОСВАР, то пятнашки почему-то оказались совсем обделенными в этом плане. Уж очень не хочется покупать китайщину с проблемами при прохождении ТО, да еще и без гарантии на нормальную работу и космический вид.

Вариантов лечения можно найти несколько. Я пошел по пути полного отказа от токопроводящей ленты и использования патронов на каждую лампу от ВАЗ 2101. Этот вариант еще в 2007 году был описан в журнале “За рулем”.

Вынимаем плату задних фонарей, отверткой поддеваем пластмассовые патроны и вынимаем ленту.

на плате видно где пропадал контакт и из-за этого не горели лампы

В задних фонарях пятнашек используются двойные лампы на габаритах и стопах, следовательно в магазинах нужно искать патроны двойные для габаритов и стопов, и одинарные для указателей поворота. В моделях ВАЗ 2108-2114 все патроны одинарные. Стоимость таких патронов в магазине 15-30 рублей. Кроме того, потребуются провода, наконечники, разъемы (можно взять и компьютерные), болты с гайками M3 для крепления патронов.

Электрическая схема задних фонарей ВАЗ 2108-2115 из книжки. Все вроде более чем понятно, общая масса и плюсы на каждый патрон.

По этой схеме для пятнашек не показано последовательное соединение ламп габаритных огней и стоп-сигнала. Быстренько набросал себе шпаргалку

Теперь надо вооружиться терпением. Отмечаем и высверливаем отверстия под патроны в тех же местах где были установлены ранее. Металлическую часть патрона пришлось немного доработать, а именно на патронах габаритов и стоп-сигналов выводы для наконечников пассатижами переместить на 180 градусов, а с патронов указателей поворота вообще их выкусил.

высверленные и доработанные напильником отверстия под патроны

Для крепления к пластиковой основе патроны использовал небольшие болтики с гаечками M3, вышло аккуратно. Но вся работа достаточно кропотливая и не быстрая.

Поскольку не нашел одинарных патронов для поворотников, сделал на двойном перемычку по центру.

После того как все патроны закреплены остается самая приятная и интересная часть. ну по крайней мере для меня, электрическая проводка.

Сначала сделал общую массу последовательно соединив все патроны, затем плюс на поворотник и последовательно соединил плюсы на выводах стоп-сигналов и габаритов.

Прозвонил получившуюся проводку и убедившись, что нигде не накосячил, нарастил купленную колодку разъема.

Остается теперь в машине поменять стоковую колодку на вновь купленную.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Диодные задние фары на ваз 2109

В каждом городе бывают всякие барахолки, где продают радиотехнику и запчасти, там и можно приобрести.

Сифонит через все границы катафотов.

Ассалаумағалейкүм для него не нужно реле?

Можно установить и реле тоже, чтобы быстро не мигали.

Салам на заказ делаеш брат

Херню сделал, соседние окна все подсвечиваются, мерцание поворотников нештатное. Переделывай

И сделал как получится.Белые светодиоды хуже светят через оранжевый и красный рассеиватели.Есть же ленты с красными и жёлтыми светодиодами и стоят они не дороже белых.

@Кирилл Ермаков возьми и сделай сам , как нравится ему так и сделал автор

@Зураб Мусаев тем что цвет некрасивый.Можно же сделать чуточку лучше если приложить немного старания.Никто не не красит автомобильный кузов кистью,а красят как положено,чтобы было красиво,Так же и тут.

А чем вас не устраивает такой свет, я установил светодиоды, чтобы часто не менять лампы и платы в целом, а не для того, чтобы из девятки сделать иномарку))). Сегодня 18.09.2020г и ни разу не трогали эти фонари, работают неплохо.

Указатели поворотов теперь вот так быстро и будуьт моргать. Нет сопротивления нужного для реле поворотов.

Резистор в цепь всего то.

Расчитывал мощность светодиодов или так без расчетов делал? знаю что там лампочки 21 ватт кроме габарита у нее 5 ватт, тоже хочу переделать а то достало уже

Если честно, ничего не рассчитывал, просто взял ленту светодиодную в алиэкспресс и сделали, и сегодня работают исправно.

Схему можно получить

Лайк,работу делать конечно стоит если она Вам по душе и самим нравится!

Главное грамотно объяснил и без мата

Можно сделать намно быстрее без вот этих всех заморочек я сделал почти также тока не убирал плату, если можно так сказать, прям к ней поял ни какой влаго защиты ни стёкол ни тепло отделителей. Все по прежнему работает уже почти год туда не лазил. Но за такую заморочку кросс.

@Али Магомедов могу скинуть тока не сегодня

Может скинешь фото как ты сделал ?!

Вот такая вот получилась шляпа

В реле поворота нужно перерезать одну токопроводящую дорожку и поворотник будет моргать в штатном режиме. На ютубе есть ролики.

Все четко Как фонари работают на данный момент ? Хотелось б увидеть видос , после года работы

Фонари работают по прежнему прекрасно, обязательно сделаю видео и выложу здесь. Спасибо за хороший отзыв.

на мой взгляд на габаритах надо понизить напряжение, габариты должны быть тусклее стопов. А в общем класс. на ниву тоже так сделаю. на али зкспрэс есть понижающии стабелизаторы они и защитят от перегруза и можно понизить яркость как надо.

0 0 голоса

Рейтинг статьи

Ваз 2109 схема задних фонарей
