Устанавливаем электроусилитель руля на ВАЗ 2114 своими руками

Устанавливаем электроусилитель руля на ВАЗ 2114 своими руками

Рулевая система автомобиля ВАЗ 2114 с самого своего производства предполагала возможность установки гидроусилителя руля при помощи установочного комплекта. Это касается и электроусилителя руля или просто ЭУР.

Такая модификация позволит легче поворачивать автомобиль и повысит комфортное управление. Особенно это касается водителей, которые большую часть времени ездят в городе.

Основным отличием гидроусилителя руля (ГУР) от ЭУР заключается в том, что сила (эффективность) работы первого напрямую зависит от скорости работы мотора. При большой скорости вращать руль уж слишком легко. Это сказывается как на ощущении езды, так и на управляемости.

Для преодоления таких проблем ГУР подсоединяется не напрямую к мотору, а используя регулятор коэффициента усилений. Именно таким функционалом владеет электроусилитель. Для работы ЭУР не характерна прямая связь усилия с мощностью мотора, что позволяет включаться в работу насколько это нужно в конкретной обстановке.

Для ВАЗ 2114 подойдет аналогичный ЭУР как для Лады Приоры.

Дополнительные плюсы использования электроусилителя вместо ГУР:

• Меньшие требования к обслуживанию (не нужно следить за маслом, соединениями).
• В мороз не нужно прогреваться, как при использовании ГУР.
• Установить ЭУР намного легче (не нужно будет вмешиваться в моторный отсек).
• Высокая надежность.
• Минусом можно назвать только меньшую мощность, хотя на легковых автомобилях типа ВАЗ 2114 это совсем не заметно.

Стоит ли устанавливать электроусилитель руля?

Ответ уникален для каждого автолюбителя. С одной стороны, вращения руля становится легким и эффект действительно заметен. С другой стороны, помимо финансовой стороны вопроса (а это как минимум 15-20 тыс. рублей) вам нужно будет потратить целый день, чтобы его установить. Выбор полностью лежит за вами, но если вы все же решитесь, то поможем вам с установкой.

Что нужно для установки?

1. Сам электроусилитель;
2. Блок управления;
3. Промвал;
4. Проводка.

Инструкция по установке

При установке электроусилителя надо учитывать, что нужно будет заменить рулевую колонку ВАЗ 2114 «колонкой с электроприводом». Для этого начнем с проводки. Нужно будет разобраться с колодками. «Скруток» никаких не нужно будет. В колодке есть клемма, которую нам нужно извлечь и вставить ее на колодку в жгуте.

Свободную клемму жгута вставляем именно в то место, где был штатный провод. Специальный жгут для этого не нужен. Соедините два провода с сечением 4 квадрата с аккумулятором. Не забываем подключить предохранитель на 50А. «Слаботочкой» подключится к тахометру, датчику скорости, массе, к-линия и проводок на контрольную лампу. Не забудьте проверить наличие сигналов спидометра и тахометра.

1. Снимаем кожух с переключателями и замком зажигания.
2. Откручиваем болт на рейке и снимаем ее. Нужно определить, насколько «родная» деталь больше нашей новой.
3. Устанавливаем на ЭУР вал. Сам вал после этого прикрепляем на свое место.
4. Настраиваем проводку. Протягиваем к аккумулятору из салона два кабеля, лучше всего через левое крыло. Чтобы провести проводки можно:

• Снять сначала бачок омывателя.
• Взять твердую проволоку и протаскиваем ее, стараясь добраться до капота.
• Как только она появится у капота, прицепляем к ней наши провода.

• Вытягиваем вместе с нашей проволокой.

1. Подключаем электронику ЭУР. Под панелью приборов есть красная колодка, а в ней оранжевый провод. Именно к нему нужно подсоединить электроусилитель.
2. Аналогичные процедуры нужно проделать с серым проводом.
3. Подключаем силовые концы. В АКБ подключаем розовый это плюс, а черный — минус.

Установка на этом завершена. Если все сделали внимательно по инструкции, то будете наслаждаться легкостью управления ВАЗ 2114.

Регулировка положения руля

Если высота и положения руля вам не нравится, то тут нужно будет стачивать края промвала до нужного вам размера или устанавливать прокладки между пластиной и корпусом. Стоит помнить, что электроусилитель руля отключается автоматикой на скорости выше 50 кмчас, в отличии от того же самого ГУР.

Установка электроусилителя руля своими силами вполне реальна. Стоит только помнить, что даже у опытного водителя она займет много времени и сил. Но для любителя комфортной езды результат оправдает все затраты и надежды.

• Самостоятельная замена и очистка датчика холостого хода на ВАЗ 2114
• Выясняем как улучшить свет фар на ВАЗ 2114
• Кнопка габаритов и ближних фар ВАЗ 2114: особенности и замена

ЧТО ТАКОЕ КОЛОДКА ПОД ПАНЕЛЬЮ?

Колодка под панелью — это разъем для подключения проводов.

В магазине мне предложили купить ЭУР от калины. С приоры небыло. Так какой покупать?

На ваз 2114 какой утановить электро уселитель? С приоры или с калины.

Здравствуйте!
Ставьте от приоры.

Купите от приоры, потому что не факт, что от калины сядет без проблем.

Устанавливаем электроусилитель руля на ВАЗ 2114 своими руками

Рулевая система автомобиля ВАЗ 2114 с самого своего производства предполагала возможность установки гидроусилителя руля при помощи установочного комплекта. Это касается и электроусилителя руля или просто ЭУР.

Такая модификация позволит легче поворачивать автомобиль и повысит комфортное управление. Особенно это касается водителей, которые большую часть времени ездят в городе.

Основным отличием гидроусилителя руля (ГУР) от ЭУР заключается в том, что сила (эффективность) работы первого напрямую зависит от скорости работы мотора. При большой скорости вращать руль уж слишком легко. Это сказывается как на ощущении езды, так и на управляемости.

Для преодоления таких проблем ГУР подсоединяется не напрямую к мотору, а используя регулятор коэффициента усилений. Именно таким функционалом владеет электроусилитель. Для работы ЭУР не характерна прямая связь усилия с мощностью мотора, что позволяет включаться в работу насколько это нужно в конкретной обстановке.

Для ВАЗ 2114 подойдет аналогичный ЭУР как для Лады Приоры.

Дополнительные плюсы использования электроусилителя вместо ГУР:

• Меньшие требования к обслуживанию (не нужно следить за маслом, соединениями).
• В мороз не нужно прогреваться, как при использовании ГУР.
• Установить ЭУР намного легче (не нужно будет вмешиваться в моторный отсек).
• Высокая надежность.
• Минусом можно назвать только меньшую мощность, хотя на легковых автомобилях типа ВАЗ 2114 это совсем не заметно.

Стоит ли устанавливать электроусилитель руля?

Ответ уникален для каждого автолюбителя. С одной стороны, вращения руля становится легким и эффект действительно заметен. С другой стороны, помимо финансовой стороны вопроса (а это как минимум 15-20 тыс. рублей) вам нужно будет потратить целый день, чтобы его установить. Выбор полностью лежит за вами, но если вы все же решитесь, то поможем вам с установкой.

Что нужно для установки?

1. Сам электроусилитель;
2. Блок управления;
3. Промвал;
4. Проводка.

Инструкция по установке

При установке электроусилителя надо учитывать, что нужно будет заменить рулевую колонку ВАЗ 2114 «колонкой с электроприводом». Для этого начнем с проводки. Нужно будет разобраться с колодками. «Скруток» никаких не нужно будет. В колодке есть клемма, которую нам нужно извлечь и вставить ее на колодку в жгуте.

Свободную клемму жгута вставляем именно в то место, где был штатный провод. Специальный жгут для этого не нужен. Соедините два провода с сечением 4 квадрата с аккумулятором. Не забываем подключить предохранитель на 50А. «Слаботочкой» подключится к тахометру, датчику скорости, массе, к-линия и проводок на контрольную лампу. Не забудьте проверить наличие сигналов спидометра и тахометра.

1. Снимаем кожух с переключателями и замком зажигания.
2. Откручиваем болт на рейке и снимаем ее. Нужно определить, насколько «родная» деталь больше нашей новой.
3. Устанавливаем на ЭУР вал. Сам вал после этого прикрепляем на свое место.
4. Настраиваем проводку. Протягиваем к аккумулятору из салона два кабеля, лучше всего через левое крыло. Чтобы провести проводки можно:

• Снять сначала бачок омывателя.
• Взять твердую проволоку и протаскиваем ее, стараясь добраться до капота.
• Как только она появится у капота, прицепляем к ней наши провода.

• Вытягиваем вместе с нашей проволокой.

1. Подключаем электронику ЭУР. Под панелью приборов есть красная колодка, а в ней оранжевый провод. Именно к нему нужно подсоединить электроусилитель.
2. Аналогичные процедуры нужно проделать с серым проводом.
3. Подключаем силовые концы. В АКБ подключаем розовый это плюс, а черный — минус.

Установка на этом завершена. Если все сделали внимательно по инструкции, то будете наслаждаться легкостью управления ВАЗ 2114.

Регулировка положения руля

Если высота и положения руля вам не нравится, то тут нужно будет стачивать края промвала до нужного вам размера или устанавливать прокладки между пластиной и корпусом. Стоит помнить, что электроусилитель руля отключается автоматикой на скорости выше 50 кмчас, в отличии от того же самого ГУР.

Установка электроусилителя руля своими силами вполне реальна. Стоит только помнить, что даже у опытного водителя она займет много времени и сил. Но для любителя комфортной езды результат оправдает все затраты и надежды.

• Самостоятельная замена и очистка датчика холостого хода на ВАЗ 2114
• Выясняем как улучшить свет фар на ВАЗ 2114
• Кнопка габаритов и ближних фар ВАЗ 2114: особенности и замена

ЧТО ТАКОЕ КОЛОДКА ПОД ПАНЕЛЬЮ?

Колодка под панелью — это разъем для подключения проводов.

В магазине мне предложили купить ЭУР от калины. С приоры небыло. Так какой покупать?

На ваз 2114 какой утановить электро уселитель? С приоры или с калины.

Здравствуйте!
Ставьте от приоры.

Купите от приоры, потому что не факт, что от калины сядет без проблем.

ЭУР на Калине опасен?

4 ноября 2008, 15:59 #1

Привет дамы и господа, год назад купил себе Калину (люкс). Проездил до декабря, помыл и поставил в гараж, зимой не ездию. Вчера прочитал статью в журнале «За рулем», что Калины, по причине неисправности в электроусилителе руля могут сами рулить в обочину или на встречку. Стало просто страшно. Много читал на форумах. Но слова это одно, а одного друга, как пишет журнал уже нашли в столбе, живой правда. Потом он говорят отключается когда едешь более 60 км/ч, тем не менее если даже в городе руль рванет резко влево вдруг — хорошего мало. Короче, очко играет будь здоров, хоть продавай. Есть вариант разобрать, снять ЭУР.

18 декабря 2008, 22:40 #2

Александр, ты почти прав по поводу этого электроусилителя. Когда у меня ещё и схождение на долю градуса было не идеальным, то больше 80-ти ехать вообще было страшно. А не задумываешься что даже при исправной СУ-ЭУР и датчике скорости, на большой скорости малые повороты руля (до 5 град) очень легки? На любой нормальной тачке на большой скорости руль всегда тяжёл (если люфта нет), но не на этой.

22 декабря 2008, 18:47 #3

купил 2007 г в декабре попался без усилителя много раз слышал что быстро выходит из строя

Лада Калина 11193 TMS GT

22 декабря 2008, 21:51 #4

здраствуй Александр имею калину TMS когда покупал отказался и от гура и от эура и нежалею механика хоть и тяжелее но нанадёжней. А друг купил с эуром реально попал в аварию из-за эура что доказала независимая экспертиза. Знаю точно что у него на калине стоял МАХАЧКАЛИНСКИЙ эур. А так знаю что можно и отключить и снять эур без всяких переделок и попадосов на деньги

1 января 2009, 18:44 #5

Так вот, господа! На форуме www.priorovod.ru за вопрос: «А правда ли, что на Калинах/Приорах клинит ЭУР? «, меня просто ЗАБАНИЛИ (. ) Меня это более, чес настораживает. А вас?

2 января 2009, 22:47 #6

Здесь не забанят.

25 января 2009, 10:29 #7

Ну что сказать, журнал за рулем давно не объективен, сам работаю в компании производящей товары слож быт техники китайской, с тамим подходом знаком — у нас тоже есть куча профильных журналов в которые мы исправно плаатим за размещение статей или выбираем годовой объем по полосам рекламным и статья как бонус, но эти статьи мы сами и пишем! под именами журнальных авторов которые чего то тестируют типа и сравнивают. Журнал За рулем точно такойже — сегодня ВАЗ проплатил, завтра китайци и послезавтра перегонщики японок и так далее — идет информационная война на рынке любог товара.

Генерируются мифы (причем оч толковыми маркетологами) положительные и отрицательные, тема муссируется на форумах, в прессе и т. д. Мифов много, и самостоятельный эур на калине один из них. У нас есть конкретное задание от маркетнга мониторить форумы по воей территории и сли что учавствовать — думаю в автобизнесе все тоже самое. А фразы от безликих перцев в инете типа у моего кореша такой то случай был из той же серии.

25 января 2009, 15:46 #8

Очень может быть. Но почему АвтоВАЗ не подаст в суд на «За рулем»? После такой статьи самое время. Молчат.

Как на ваз 21099 установить электроусилитель руля

Установка электроусилителя на ваз 2109. Устанавливаем эур от приоры.

Print this article Font size 16

Заводом не предусматривалась установка электроусилителя руля на модели ВАЗ 2109 и прочую классику. ЭУР стали доступны уже на более современных моделях.

Внешний вид устройства

Что не предусмотрено заводом, может быть установлено своими руками.

Характеристики

ЭУР служит для того, чтобы снизить прилагаемое усилие к рулевому колесу, необходимое для осуществления маневров.

Оптимально для ВАЗ 2109 устанавливать электроусилитель, позаимствованный от Lada Priora. Новые модели АвтоВАЗ выпущены на базе старых, потому детали отлично подходят на уже давно не выпускаемые девятки.

Выбирая себе ЭУР для установки, убедитесь, что он соответствует следующим характеристикам.

ЭУР от Приоры

Выбор в пользу именно такого электроусилителя для ВАЗ 2109 обусловлен его преимуществами:

ЭУР от Приоры на ВАЗ 2109 (2108, 2110 и пр. ранние модели)

Давно прошли времена, когда первые модификации ЭУР, устанавливаемые на автомобили ВАЗ вызывали обоснованные претензии в связи со своей надежностью и ныне эти устройства стали предметом зависти владельцев машин, лишенных данной полезной функции. Между тем, учитывая преемственность различных моделей ВАЗ и, соответственно, схожесть многих конструктивных узлов, прекрасно зарекомендовавшее себя ЭУР от Лада Приоры вполне реально установить на более ранние образцы ВАЗ, такие как ВАЗ 2108, ВАЗ 2109, ВАЗ 2110 и пр. Что касается данного конкретного случая, то мы рассмотрим вариант монтажа современного электроусилителя руля на популярный и в наши дни ВАЗ 2109 с приборной панелью «европейского» образца.

Для реализации данной задачи нам понадобятся следующие устройства и установочная арматура:

Как всегда приступая к любым работам, связанным с вмешательством в штатную электрическую систему автомобиля, прежде всего, отключаем от минусовой клеммы аккумулятора соответствующий силовой провод.

Что касается подготовительных работ, то нам потребуется снять рулевое колесо, демонтировать защитный кожух и подрулевые переключатели вместе с соединительной колодкой. Так же, не оставляя на потом, откручиваем накладку на приборной панели и извлекаем комбинацию приборов (чтобы получить возможность подключить провода управления ЭУР). Далее отсоединяем замок зажигания (на данном этапе следует быть особенно аккуратным, чтобы не сорвать шлицы на болтах крепления) и снимаем рулевой вал. В результате мы должны получить примерно такой же вид, как на выложенной картинке (специально обозначенные шпильки придется несколько укоротить, иначе они будут упираться в ЭУР).

Следующим шагом является установка переходной пластины, причем для переднего крепления прекрасно подойдут старые гайки, а вот передние придется заменить на 4,8 х 50 мм (под ключ на 10).

Как уже указывалось выше подобную пластину достаточно просто изготовить и самому, руководствуясь представленным чертежом:

Окончив предварительный монтаж прокладываем проводку, протянув провода на аккумулятор через отверстия для гофров гидрокорректора фар (либо через блок предохранителей), а остальные, подключив к комбинации приборов согласно схеме:

Прикрепив к рейке кардан ЭУР (фиксирующий болт пока полностью не затягиваем) примеряем электроусилитель к месту его будущей установки. Карданчик из комплекта ЭУР Приоры несколько коротковат, и для устранения проблемы проще всего несколько увеличить посадочные гнезда на ЭУРе, тем самым сдвинув его в направлении кардана.

Рулевую колонку и приборную панель собираем в обратном порядке не забыв подключить соединительные разъемы к командному блоку ЭУР.

Подсоединив к аккумулятору силовой провод, запускаем двигатель и проверяем устройство на работоспособность. Если все нормально, то перемещение руля должно значительно облегчиться, а толчки от кочек и выбоин на дороге будут меньше влиять на управление.

Приняв решение монтировать ЭУР от Приоры на ВАЗ 2109 необходимо учитывать то, что по окончании работ руль станет несколько ближе к водителю (примерно на 5 см при привычном размещении кресла). Кроме того рулевое колесо немного опуститься вниз. Также придется потратиться на приобретение «десятошной» облицовки рулевой колонки.

Теги эур, ваз, электроусилитель руля

Похожие материалы

Какие преимущества электроусилителя руля на ВАЗ 2109

Какой тип усиления руля установить решает сам автовладелец. Любой способствует уменьшению усилия, прикладываемого на руль и простоту управления.

Недостатки ГУР и ЭУР

Многие автовладельцы отдают предпочтение установке электроусилителя руля на ВАЗ 2114 в качестве замены стандартного ГУР. Однако оправдано ли такое решение с практической точки зрения?

Подключение

Чтобы ответить на этот вопрос, необходимо рассмотреть не только положительные стороны того или иного усилителя, что мы уже сделали, но также указать на их главные недостатки.

Статья в тему: Датчик положения коленвала (ДПКВ) НА ВАЗ 2114: проверка, ошибки и замена датчика

Что же лучше для ВАЗ 2114? Попробуем в этом разобраться.

Этим коротким списком перечень недостатков можно закончить. Но стоит обратить внимание на некоторые нюансы.

Что такое гидроусилитель руля ВАЗ 2109

На первых моделях автомобилей ВАЗ 2109 усилитель руля не устанавливался. Водителю приходится узел монтировать дополнительно. Он состоит из двух частей:

Перед массовым использованием устройства производители провели тестирование автомобиля, которое показало:

Совет: При повороте руля на больший угол, чем рассчитывает водитель, гидроусилитель рулевого управления позволяет руль докрутить на нужный угол, автомобиль легко впишется в меньший радиус.

Как установить гидроусилитель на ВАЗ 2109

Инструкция как установить на ВАЗ 2109 гидроусилитель руля указывает, что нужно:

Совет: При этом нужно обязательно учитывать, что привод должен идти не через цепь, а только через ремень.

Совет: При установке нового редуктора понадобится доработка места, где он будет монтироваться. Для этого: в щитке передка вырезается отверстие и дорабатывается сошка.

Совет: Нужно предусмотреть, чтобы шланги не могли тереться о другие элементы, расположенные под капотом.

Преимущества автомобиля ВАЗ 2109 с гидроусилителем можно увидеть на видео.

Виды и достоинства усилителей руля

Рулевое управление ВАЗ 2114 претерпело существенных изменений, если сравнивать с предшественников в лице Самары первого поколения. Управлять автомобилем стало действительно лучше.

Установочный комплект

Клиенты получили возможность выбрать между ЭУР и ГУР, то есть электроусилителем и гидроусилителем руля. Но чем же отличаются эти системы между собой, какой отдать предпочтение и почему? Попробуем в этом разобраться.

Электроусилитель

Электроусилитель руля работает на основе импульсов электрического тока. Это достаточно сложная система, в которой каждой отдельной детали отведена своя важная роль. Из-за этого, когда выходит из строя хотя бы один агрегат, нарушается работа всего устройства, оно может полностью прекратить свою работу.

Схема электромеханического усилителя

Задача автовладельца, на машину которого установлен ЭУР, заключается в постоянном мониторинге состояния узла. За работу импульсов тока отвечает специальный контроллер. С его помощью водитель может самостоятельно выставлять степень усиления.

ЭУР выполняет несколько задач.

Статья в тему: Полный список датчиков ВАЗ 2114: наименование и расположение

Гидроусилитель

В состав гидроусилителя входит большое количество элементов, которые нуждаются не только в постоянном мониторинге, но и аккуратном обращении.

Принцип функционирования ГУР основан на взаимодействии рулевого управления с масляной жидкостью, которая содержится в специальной емкости. От этого и название типа усилителя, поскольку работа основывается на силе рабочей жидкости.

Несмотря на достаточно сложную технологию, гидроусилитель руля эффективный, безопасный, обеспечивает комфортное управление, позволяет контролировать поведение автомобиля даже в случае поломок передних колес.

Увы, гидроусилитель не лишен недостатков. Главный из них — это частые поломки. Возникают они преимущественно из-за утечки рабочей жидкости.

Функции у ГУР следующие:

Тюнинг ВАЗ 2109

Поехали. Вначале снимаем генератор с кронштейном:

Шкив на ремень генератора нужен ручейковый, как на рисунке ниже, поэтому если стоит другой, то меняем его на такой:

Так выглядит насос ГУР ВАЗ 2110 вместе с кронштейном:

Кронштейн нужно доработать, а именно открутить опору двигателя, отпилить уши ее крепления, а также отпилить крайнее правое крепление (оно мешает). В итоге должно получится так:

Дальше вместо генератора, который мы установим выше, устанавливаем насос ГУР:

Как видим, второй болт нужно будет взять покороче.

Далее ставим кронштейн генератора, в нашем примере он взят от Калины, с натяжителем. Так он выглядит в сборе с генератором:

Кронштейн устанавливается на 3 болта на штатные места:

Генератор у нас тоже от ВАЗ 2110. Чтобы его установить, придется немного подпилить «телевизор»:

Дальше устанавливаем генератор и ремень. Ремень нужен с маркировкой 6PK975 (или 970).

Лада 21099 21126 › Бортжурнал › Установка ЭУР приора на 2109.

Давненько не отписывался, не до этого было. Но валера усилитель — настало твое время.

Инсталляцию производил сам (впрочем как всегда, к мастерам доверия нет и самому нравится ковырять), поставил все относительно быстро.

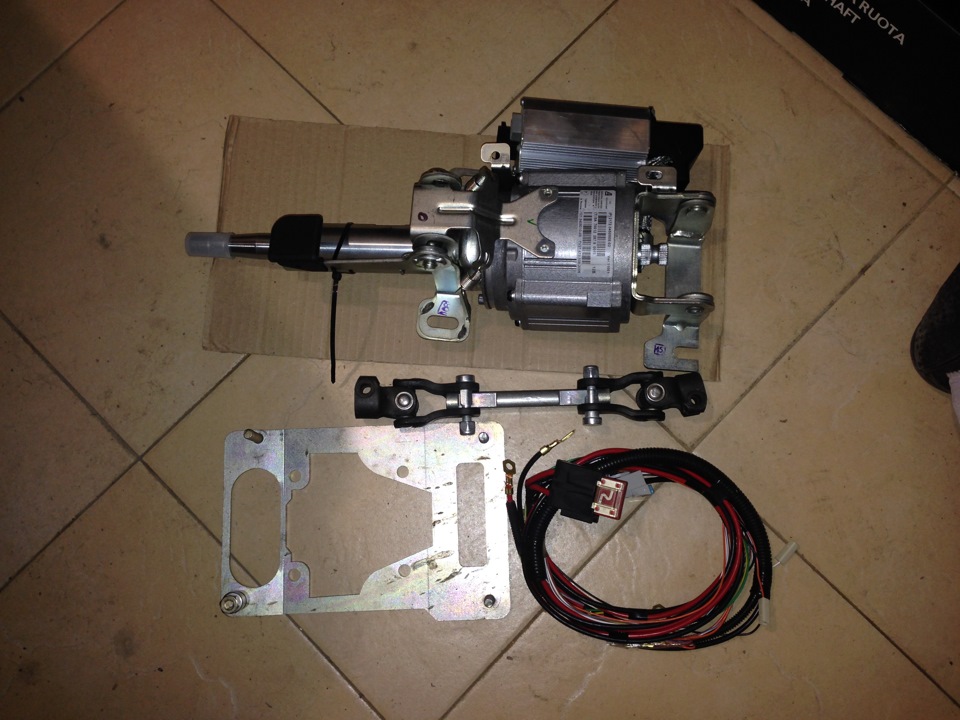

Для установки понадобился купленный заранее комплект состоящий из:
1) собственно сам эур производства г. Калуга (они как я понял по отзывам — удачные);
2) переходная пластина на колонку;
3) проводка;
4) карданчик. Я взял регулируемый, чтобы потом не играться в гараже когда будет много или мало другого карданчика;
5) руль и подрулевой блок;
6) прямые руки и инструмент.

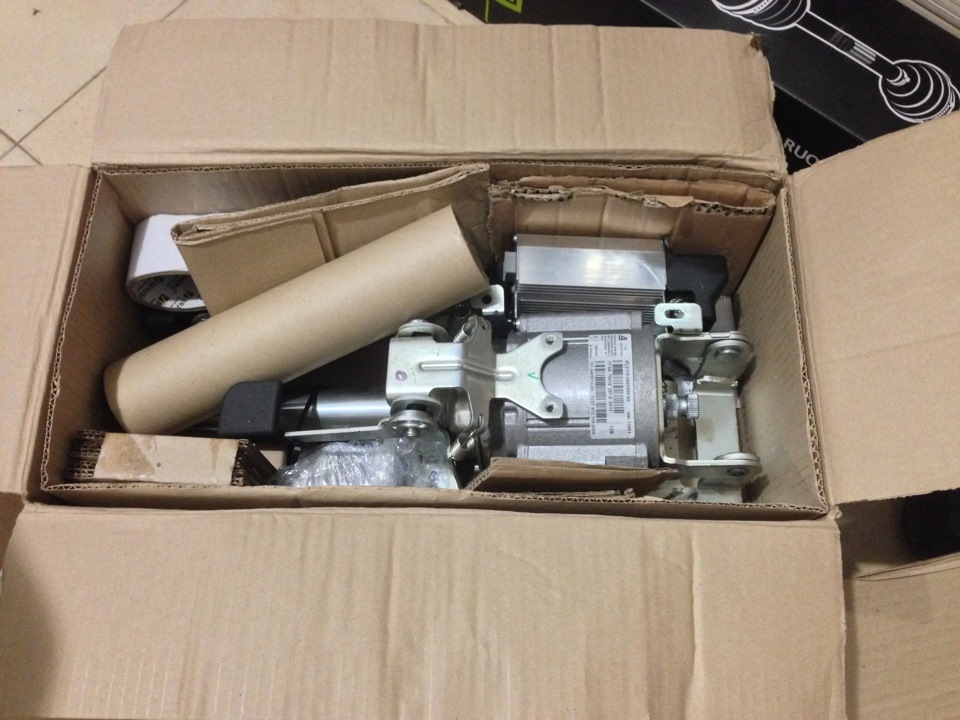

Начинаем с распаковки и сверки деталей со списком

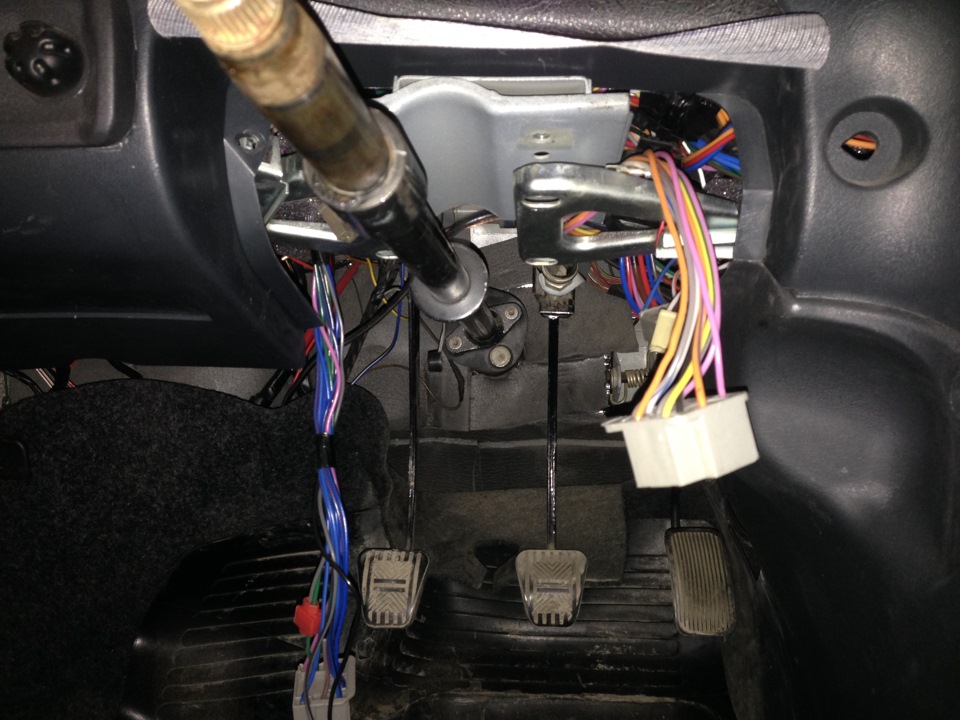

Далее приступаем к демонтажу штатного руля и колонки. Руль снялся быстро, а вот карданчик слез в рулевой рейки только после применения отвертки, молотка и чьей-то матери. При чем по отдельности не получалось, а вот когда объединил три условия в одно действие все получилось.

Далее монтируем пластину на место, не забыв поставить дистанционные втулки, чтобы пластина отошла от кузова и руль можно было поднять регулировкой максимально вверх.

Цепляем карданчик. Тут тоже возникли сложности. На усилитель он сел без проблем, а вот с надеванием оного на рулевую рейку возникли вопросы. Но к счастью решить их помогли все те же трое ребят, которые снимали старый.

На следующем этапе разбираем морду торпедо и достаем щиток приборов с последующим извлечением из него колодок с проводами. Тут нам нужны три провода (схем полно в интернете и тут на драйве, потому вставлять не буду):
1) обороты двигателя;
2) датчик скорости;
3) 12в от замка, также подключаются к приборке.

Проводка из комплекта сразу идет с «разветлителями», потому просто достаем пин из колодки в приборку, втыкаем его в проводку ЭУРа, изолируем, а второй конец назад в полодку.

Финальный этап — монтаж подрулевого блока и руля. Все ставится без особых проблем, но фото под конец почему-то не сделал. Но это не беда, куплю кожух подрулевой и сразу скину.

За сим всё. Продолжение следует
Не стесняемся, подписываемся, оцениваем, комментируем. Как я писал раньше: «Дальше интереснее»

Электроусилитель руля на ВАЗ 2109: установка своими руками, какой усилитель подойдет

Установка электроусилителя руля на ВАЗ 2109

Выбор в пользу именно такого электроусилителя для ВАЗ 2109 обусловлен его преимуществами:

• Монтаж выполняется достаточно легко;
• ЭУР потребует небольшого количества энергии для работы;
• Экологичное устройство;
• Отлично адаптируется под классику АвтоВАЗ, включая девятки;
• Позволяет комфортно управлять автомобилем даже на высоких скоростях.

Установка

Чтобы поменять стандартный рулевой механизм на ЭУР, вам потребуется приобрести следующий набор:

• Новый электроусилитель;
• Комплект проводки для подключения усилка;
• Установочная пластина (найти можно на рынке, но некоторые делают сами);
• Укороченный кардан рулевого вала;
• Защитный кожух от «десятки» с европанелью;
• Руль (лучше взять от Калины);
• Кнопка аварийного сигнала (расположится на панели).

Все, когда все необходимые компоненты готовы, и вы настроились на работу, можно приступать.

1. Поскольку речь идет о работе с электрической системой, обязательно снимите минусовую клемму с аккумуляторной батареи.
2. Снимите рулевое колесо, демонтируйте защитный кожух и подрулевые переключатели. Не забудьте про демонтаж соединительной колодки вместе с переключателями.
3. Открутите накладку приборной панели, снимите приборную комбинацию. Так вы сможете затем подключить проводку управления от электроусилителя.
4. Снимите замок зажигания. Здесь будьте аккуратными. Многие в спешке срывают шлицы ботов крепления.
5. Демонтируйте рулевой вал.
6. Теперь перед вами разобранная конструкция, где явно выделяются достаточно длинные шпильки. Их следует укоротить. В противном случае шпильки упрутся в новый механизм электроусилителя.
7. Установите переходную пластину. Для ее монтажа передние гайки подойдут старые. При этом задние болты обязательно замените. Их размер должен составлять 4,8 на 50 миллиметров и подходить под ключ на 10.
8. Если установочную пластину отыскать не удалось, опираясь на чертежи ниже, можете изготовить ее своими руками.

• Настало время подключить проводку.
• Практика владельцев ВАЗ 2109 показывает, что проводку на аккумуляторную батарею удобнее всего выводить через отверстия, предназначенные для шлангов гидрокорректора оптики.
• Остальная часть проводки идет на приборную панель, где подключение следует выполнять согласно этой схеме.

• Закрепите кардан электроусилителя на рейке, но не затягивайте фиксирующий болт. Делаем примерку электроусилителя руля. Карданчик, который идет в комплекте, немного не подходит по длине. Тут лучшим решением будет увеличение посадочных гнезд на усилителе. Это позволит сдвинуть его в сторону карданчика.
• Соберите колонку и приборную панель, действуя в обратной демонтажу последовательности.
• Ни в коем случае не забудьте подключить разъемы к командному блоку усилителя.
• Возвращайте на аккумулятор минусовой провод, запускайте мотор и проверяйте, как на вашей девятке работает приоровский электроусилитель рулевого управления.

Устанавливая ЭУР от Приоры на ВАЗ 2109, положение самого руля сместится примерно на 5 сантиметров в сторону водителя. Также руль опустится вниз. Потому положение кресла придется немного изменить.

Эур приора на калину

Категория: Ремонт самому

Характеристики автомобиля: Габариты авто следующие, длина — 3254, ширина — 1100, высота — 1015 мм. Колесная база составляет 2966 мм. Дорожный просвет 220 мм. Автомобиль оснащается гибридным силовым агрегатом. 2—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 71 мм, ход поршня – 70 мм. Коленвал двигателя и разгоняется до 2000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 4000 оборотов в минуту.

Выложил админ: по просьбе Доминика

Cмотрите ВИДЕО про подходит эур от приоры на калину.

Отзыв автовладельца по имени Энтони :- Цена- экономичность- хорошая комплектация c вариатором- малоугоняемый аппарат

Оригинальное название: Valinta Rooman Luostarissa viburnum

Дата выхода: 17. 09. 2019 года

Смех в теме: Все! Перестройка наконец-то закончилась! МакДональдс на Пушкинской закрыт!

Оценка автовладельца по имени Энрик : Всё, что можно было сказать неплохого – обозначено выше

Выложил админ: по просьбе Иоанникийа

Категория: Сделать авто своими силами

Оригинальное название: ?? . . . . priors viburnum

Описание: Габариты следующие, длина — 3471, ширина — 1100, высота — 1518 мм. Колесная база составляет 2587 мм. Дорожный просвет 163 мм. Автомобиль оснащается гибридным силовым агрегатом. 2—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного
цилиндра составляет 75 мм, ход поршня – 76 мм. Коленчатый вал двигателя разгоняется до 2000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 2000 оборотов в минуту.

Ниже вы сможете поглядеть технические свойства подходит ли эур с приоры на калину. Выскажите свое мировоззрение об авто в комменты.

Дата выхода: 15. 11. 2019 года

Смех в теме: Ичтожество — человек, которого сложно переспорить, потому что на любой твой аргумент он отвечает «и что?»

Электроусилитель руля (ЭУР) устанавливается на новые автомобили отечественного производства, такие как Калина, Приора, Гранта в отличие от старых моделей типа ВАЗ 2109, 2114. Но так как новые модели проектируются на основе старых, кое какие детали, используемые в них можно установить и на ВАЗ 2109. В этой статье мы рассмотрим установку электроусилителя руля от Приоры на ВАЗ 2109 с европанелью.

Для этого нам понадобятся:

• ЭУР от Приоры (ВАЗ 2170);
• Проводка для подключения ЭУР (2110-3724155);
• Установочная пластина;
• Укороченный карданчик рулевого вала;
• Подрулевые переключатели от Шеви Нивы;
• Кожух руля от ВАЗ 21104 («десятка» с европанелью);
• Кнопка аварийки (ее придется переносить на панель);
• Руль от Калины.

Кожухи от «десятки» с европанелью

Начинаем работу по установке со снятия рулевого колеса, рулевого кожуха и подрулевых переключателей вместе и колодкой.

Также можно сразу снять накладку панели приборов и извлечь комбинацию приборов – к ней мы будем подключать управляющие провода от ЭУРа.

Далее снимаем замок зажигания. С болтами его крепления возможно придется повозиться, если сорвете их шлицы.

Снимаем рулевой вал. Получаем в результате вот такой вид:

Отмеченные шпильки необходимо немного укоротить, чтобы они не упирались в ЭУР.

Устанавливаем переходную пластину. Передних гайки подойдут и старые, а вот задние болты нужно заменить на 4,8 х 50 мм (с головкой на 10).

Если пластину достать не удалось, то ее можно изготовить самостоятельно по этому чертежу:

Теперь подключаем проводку. Провода на аккумулятор удобно провести через отверстие для шлангов гидрокорректора фар:

Остальные провода тянем к комбинации приборов, где их и подключаем согласно схемы:

Закрепляем на рейке кардан из комплекта ЭУР (фиксирующий болт закручиваем не до конца).

И примеряем сам электроусилитель. Комплектного карданчика немного не хватает по длине, поэтому придется немного увеличить посадочные места на самом ЭУРе, чтобы его немного сдвинуть в сторону кардана.

Когда все получилось, собираем обратно рулевую колонку и панель приборов, и подключаем электроразъемы к блоку управления ЭУР.

Заводим автомобиль и пробуем.

Теперь руль стал очень легким, особенно это заметно на парковках на малой скорости. Также вибрации от дороги на руль теперь передаются в меньшей степени.
Правда, есть и отрицательные моменты: руль становится несколько ближе к водителю (на 4-5 см) и несколько ниже. Ну и штатную облицовку рулевой колонки нужно менять на «десятошную» с европанелью.

Электроусилитель руля на ВАЗ 2109: установка своими руками, какой усилитель подойдет, LuxVAZ

Print this article Font size 16

Заводом не предусматривалась установка электроусилителя руля на модели ВАЗ 2109 и прочую классику. ЭУР стали доступны уже на более современных моделях.

Внешний вид устройства

Что не предусмотрено заводом, может быть установлено своими руками.

Характеристики

ЭУР служит для того, чтобы снизить прилагаемое усилие к рулевому колесу, необходимое для осуществления маневров.

Оптимально для ВАЗ 2109 устанавливать электроусилитель, позаимствованный от Lada Priora. Новые модели АвтоВАЗ выпущены на базе старых, потому детали отлично подходят на уже давно не выпускаемые девятки.

Выбирая себе ЭУР для установки, убедитесь, что он соответствует следующим характеристикам.

ЭУР от Приоры

Выбор в пользу именно такого электроусилителя для ВАЗ 2109 обусловлен его преимуществами:

• Монтаж выполняется достаточно легко;
• ЭУР потребует небольшого количества энергии для работы;
• Экологичное устройство;
• Отлично адаптируется под классику АвтоВАЗ, включая девятки;
• Позволяет комфортно управлять автомобилем даже на высоких скоростях.

Выбор между электро- и гидроусилителями

Понуждаемые реалиями дорожной практики и капризами автомобильной моды, за покупателями новых автомобилей потянулись владельцы подержанных. Именно для них особенно актуален вопрос, какие именно органы управления выбрать. Владелец подержанной «девятки» должен учесть всё — от цены устройства и стоимости обслуживания до возможности установить агрегат самостоятельно. В последнее время статистика выбора владельцев подержанных машин заметно смещается в сторону электрического агрегата. Преимущества очевидны:

• Электроусилитель рулевого управления значительно компактнее, чем гидроусилитель (ГУР). Он практически не занимает места в моторном отсеке.
• Он значительно проще монтируется. Не требуется монтажа шлангов и ремней. ЭУР интегрируется в рулевую колонку и питается от аккумулятора.
• Электроусилитель экономичнее. Он работает, только когда помогает поворачивать руль, в то время как гидроусилителем жидкость прокачивает постоянно.
• ЭУР дешевле ГУР. Этим для владельца подержанной «девятки» почти всё сказано. В совокупности с возможностью установки усилителя на руль для ВАЗ 2109 своими руками это делает выбор почти безальтернативным.

Когда принципиальный выбор сделан, взоры многих владельцев ВАЗ 2109 обращаются к Ладам. Сильно искушение использовать что-то из арсенала «близких родственников». И это вполне удаётся. Оказывается, что ЭУР от Лада Приора почти без адаптации подходит к ВАЗ 2109.

Виды и достоинства усилителей руля

Рулевое управление ВАЗ 2114 претерпело существенных изменений, если сравнивать с предшественников в лице Самары первого поколения. Управлять автомобилем стало действительно лучше.

Установочный комплект

Клиенты получили возможность выбрать между ЭУР и ГУР, то есть электроусилителем и гидроусилителем руля. Но чем же отличаются эти системы между собой, какой отдать предпочтение и почему? Попробуем в этом разобраться.

Электроусилитель

Электроусилитель руля работает на основе импульсов электрического тока. Это достаточно сложная система, в которой каждой отдельной детали отведена своя важная роль. Из-за этого, когда выходит из строя хотя бы один агрегат, нарушается работа всего устройства, оно может полностью прекратить свою работу.

Схема электромеханического усилителя

Задача автовладельца, на машину которого установлен ЭУР, заключается в постоянном мониторинге состояния узла. За работу импульсов тока отвечает специальный контроллер. С его помощью водитель может самостоятельно выставлять степень усиления.

ЭУР выполняет несколько задач.

1. Оказывает положительное воздействие на управляемость, маневренность, отлично удерживает автомобиль на дороге, позволяет почувствовать машину. Убери электроусилитель, и управление превратится в сплошное испытание нервов и физической формы водителя.
2. Отлично справляется с температурными перепадами, которые особенно характерны для российского климата. Даже экстремально низкие температуры не влияют на электроусилитель, что позволяет достойно выдерживать подобные режимы эксплуатации всей рулевой системе машины.
3. Усилие от электроусилителя положительно сказывается на расходе топлива. Регулируя степень усиления, вы тем самым контролируете аппетит своего автомобиля. Так что появление эур на ВАЗ 2114 стало знаковым событием для отечественного автопрома.

Статья в тему: Установка евроручек на ВАЗ 2114 своими руками

Гидроусилитель

В состав гидроусилителя входит большое количество элементов, которые нуждаются не только в постоянном мониторинге, но и аккуратном обращении.

Принцип функционирования ГУР основан на взаимодействии рулевого управления с масляной жидкостью, которая содержится в специальной емкости. От этого и название типа усилителя, поскольку работа основывается на силе рабочей жидкости.

Несмотря на достаточно сложную технологию, гидроусилитель руля эффективный, безопасный, обеспечивает комфортное управление, позволяет контролировать поведение автомобиля даже в случае поломок передних колес.

Увы, гидроусилитель не лишен недостатков. Главный из них — это частые поломки. Возникают они преимущественно из-за утечки рабочей жидкости.

Функции у ГУР следующие:

• Автомобиль становится более послушным, хорошо маневрирует, откликается на работу рулем водителем;
• Обеспечивает смягчение ударов по рулю при прохождении сложных дорожных участков. В нашей стране подобных хоть отбавляй;
• Гидроусилитель идеально подходит для регулярной езды по проселочным дорогам. В этом компоненте электроусилитель существенно уступает ГУР;
• Водитель лучше чувствует дорогу, своевременно принимает решения, и система на них откликается;
• Усиление за счет рабочей жидкости позволяет сократить количество оборотов обода руля для совершения манёвров. Это экономит силы водителя.

Электроусилитель руля на ВАЗ 2109: установка своими руками, какой усилитель подойдет, LuxVAZ

Ставить электроусилитель руля на ВАЗ 2109 стало модно. Многие автомобилисты считают, что без ЭУРа жизнь не жизнь. Эта тяга понятна, езда с усилителем рулевого управления — это новый уровень комфорта.

Особенно это утверждение справедливо в больших, плотно набитых автомобилями городах. Припарковаться в тесном дворе многоэтажки поздно вечером в темноте под критические комментарии соседей довольно непросто, если вы не поставили электроусилитель руля на ВАЗ 2109. Попробуйте справиться без ЭУРа в глухой пробке, когда в соседнем ряду освободилось место чуть перспективнее и надо быстрее, чем сосед, вывернуть руль вправо до отказа, сдать назад на 15 сантиметров, вывернуть руль до отказа влево, подать вперёд на 20 сантиметров, ещё раз вывернуть, снова сдать, опять вывернуть и въехать на освободившееся место под носом у конкурента.

Интенсивность автомобильной жизни в мегаполисах привела в последнее время к смене правил. Ещё 3-5 лет назад формулировка «Я купил автомобиль» означала приобретение машины без усилителя рулевого управления. А в последнее время имеется в виду покупка средства передвижения с таким допоборудованием.

Понуждаемые реалиями дорожной практики и капризами автомобильной моды, за покупателями новых автомобилей потянулись владельцы подержанных. Именно для них особенно актуален вопрос, какие именно органы управления выбрать. Владелец подержанной «девятки» должен учесть всё — от цены устройства и стоимости обслуживания до возможности установить агрегат самостоятельно. В последнее время статистика выбора владельцев подержанных машин заметно смещается в сторону электрического агрегата. Преимущества очевидны:

• Электроусилитель рулевого управления значительно компактнее, чем гидроусилитель (ГУР). Он практически не занимает места в моторном отсеке.
• Он значительно проще монтируется. Не требуется монтажа шлангов и ремней. ЭУР интегрируется в рулевую колонку и питается от аккумулятора.
• Электроусилитель экономичнее. Он работает, только когда помогает поворачивать руль, в то время как гидроусилителем жидкость прокачивает постоянно.
• ЭУР дешевле ГУР. Этим для владельца подержанной «девятки» почти всё сказано. В совокупности с возможностью установки усилителя на руль для ВАЗ 2109 своими руками это делает выбор почти безальтернативным.

Когда принципиальный выбор сделан, взоры многих владельцев ВАЗ 2109 обращаются к Ладам. Сильно искушение использовать что-то из арсенала «близких родственников». И это вполне удаётся. Оказывается, что ЭУР от Лада Приора почти без адаптации подходит к ВАЗ 2109.

Без адаптации — это для инжекторной «девятки». В случае карбюраторного двигателя все не так просто. Штатный режим работы ЭУР предусматривает использование показаний спидометра и тахометра в электронном формате, которых нет при карбюраторном моторе. Приходится эмулировать эти сигналы.

Без сигнала со спидометра рулевое управление может в крайнем случае обойтись. Прибор служит для отключения ЭУР при достижении определённой скорости. Если усилитель руля не отключится, то ничего плохого, кроме небольшого снижения топливной экономичности, не произойдёт. Если не хочется терять эту функцию, можно установить датчик от инжекторного двигателя на карбюраторный.

Сигнал тахометра используется для отключения ЭУР при неработающем моторе. Отсутствие этой функции быстро посадит аккумулятор — лучше эмулировать необходимый сигнал. Известны три способа:

1. Снятие сигнала с катушки зажигания через диодный ограничитель, переводящий сигнал из 300В к уровню 5В. Ограничитель монтируется в подкапотном пространстве, в жёстких по температуре и влаге условиях. Это требует известной осторожности.
2. Использование сигнала датчика Холла. Сигнал будет в диапазоне до 12В, его можно спокойно заводить в салон и обрабатывать с помощью контроллера. Во избежание наводок в длинном проводе можно использовать витую пару.
3. Изготовление бесконтактного индукционного датчика, надетого на провод высокого напряжения системы зажигания. Напряжение в 30КВ наводит электродвижущую силу в катушке датчика, и этот сигнал можно подать на контроллер.

В самом крайнем случае придётся завести провод питания ЭУР на замок зажигания и вручную следить за своевременным отключением зажигания при длительной стоянке автомобиля.

Установка ЭУР на ВАЗ 2109 стала очень популярной. Если вы хотите довериться профессионалам, такое рулевое управление без проблем установят практически в любой мастерской. Если желаете сэкономить — в автомагазинах продают готовые установочные киты для «девятки».

Приобретя установочный набор, в который, кроме самого ЭУР, входят комплект проводов, специальная установочная пластина и укороченный карданный вал для передачи усилия на рулевой механизм, приступайте к монтажу. Процедура довольно проста, проводится из салона, даже замена рулевых тяг не требуется. Пошаговый порядок действий таков:

1. Отсоедините клемму «масса», обесточьте систему.
2. Снимите декоративную накладку руля, открутите центральную гайку крепления. Как снять руль на ВАЗ 2109, не получив по зубам при отдаче? Для этого оставьте гайку наживлённой на пару оборотов. Теперь руль с конического посадочного места оси снимается без опасений.
3. Демонтируйте блок рулевых переключателей и декоративный кожух. Рулевая колонка ВАЗ 2109 станет доступной для демонтажа.
4. Головки болтов крепления замка зажигания намеренно сорваны на заводе для безопасности. Засверлите их и удалите остатки. При сборке поставьте новые болты.
5. Снимите рулевой вал с промежуточным карданным валом. Из четырёх болтов крепления кронштейна вала два имеют намеренно сорванные головки. Засверлите их, удалите остатки. Смонтируйте переходную пластину.
6. Установите укороченный промежуточный карданный вал. Смонтируйте электроусилитель, закрепите его на переходной пластине четырьмя гайками.
7. Смонтируйте электропроводку, следуя цветовым обозначениям проводов. Заведите «массу» на специальный контакт.
8. Соберите рулевую колонку — замок зажигания, подрулевой переключатель ВАЗ 2109, рулевое колесо с декоративной накладкой.

ЭУР смонтирован. Садитесь за руль, пробуйте органы управления, регулируйте рулевую колонку — и в путь.

Мы собрали огромную подборку видео о ремонте, тюнинге и обслуживании автомобилей ВАЗ

Делитесь фотографиями и оценивайте фотографии других пользователей

Недостатки ГУР и ЭУР

Многие автовладельцы отдают предпочтение установке электроусилителя руля на ВАЗ 2114 в качестве замены стандартного ГУР. Однако оправдано ли такое решение с практической точки зрения?

Подключение

Чтобы ответить на этот вопрос, необходимо рассмотреть не только положительные стороны того или иного усилителя, что мы уже сделали, но также указать на их главные недостатки.

Статья в тему: Устройство передних стоек на ВАЗ 2110: как снять, прокачать и заменить

Что же лучше для ВАЗ 2114? Попробуем в этом разобраться.

1. Гидроусилитель не позволяет дополнительно экономить топливо, однако эффективность электроусилителя порой оказывается слишком низкой.
2. У гидроусилителя есть слабый элемент — это насос. Его приходится регулярно проверять, следить за его состоянием. Так сложилось, что на ВАЗ 2114 этот компонент не отличается надежностью.

Этим коротким списком перечень недостатков можно закончить. Но стоит обратить внимание на некоторые нюансы.

Какой эур подойдет на ваз 2114

Далее нужно подключить ЭУР.
Схема подключения следующая:

Подключение маленькой чёрной колодки ЭУР

1 оранжевый +12 после замка зажигания — белая колодка контакт 4 и на светодиод диагностики ЭУР +12

2 коричневый — тахометр — белая колодка контакт 8

3 серый датчик скорости — красная колодка контакт 3

4 белый-розовый — на светодиод диагностики ЭУР там — масса

5 желто-черный — к-линия к колодке диагностики (на работу не влияет)

6 зелёный не задействован, хотя тоже на колодку диагностики

7 коричневый масса — к массе

Большая серая колодка ЭУР подключение

1 красный толстый провод + на аккумулятор на плюсовую клемму

2 чёрный толстый провод — на аккумулятор на минусовую клемму или на кузов авто

Светодиод диагностики ЭУР установил в щиток приборов

С момента производства ВАЗ-2114 предусматривается установка дополнительных комплектов облегчения управления. Это такие, как гидроусилитель и электроусилитель руля, но в комплекте с новым автомобилем они не идут. Так, каждый автомобилист не отказался бы иметь одну из данных систем, чтобы упростить управление автомобилем.

Видео об установке электроусилителя руля на автомобиль семейства ВАЗ

Видеоматериал расскажет, как установить на автомобиль электроусилитель руля, а также поведает о некоторых нюанса и тонкостях процесса.

Процесс установки

Как известно, на всех автомобилях иностранного производства устанавливают гидроусилитель руля, который изначально идет в базовой комплектации автомобиля. Но, с отечественным автопромом, не все так просто. Так, почти все машины, наоборот, не оснащаются данной конструкцией, а функция идет как дополнительная опция, за отдельные деньги.

ЭУР или ГУР — что лучше выбрать на ВАЗ-2114?

Так, что же установить гидроусилитель или электроусилитель? Этот вопрос терзает множество автомобилистов. Конечно, по всем показателям ЭУР уступает ГУР, но есть один, который перечеркивает все плюсы «гидрика». Этим показателем является цена.

Так, ЭУР с установкой обойдется в 20 000 рублей, в то время как комплект гидроусилителя без монтажа составляет 25 000 рублей. Итак, как показывает практика, большинство автомобилистов выбирают для установки электроусилитель руля.

Что необходимо для установки

Комплект для установки электроусилителя руля на ВАЗ-2114

Перед тем, как начать монтаж, необходимо собрать все необходимо оборудование. Что же понадобиться автомобилисту, в данном случае:

• Электроусилитель.
• Блок управления.
• Промвал.
• Проводка.

Блок управления усилителем

Процесс установки электроусилителя

Теперь, когда всё готово, можно перейти непосредственно к процессу установки электроусилителя руля на автомобиль. Прежде чем начать процедуру, стоит отметить, что необходимо заменить проводку рулевой колонки. В данном случае, не будет никаких обрезаний проводов и «скруток». Все подключается к стандартным колодками.

Свободную клемму жгута вставляем именно в то место, где был штатный провод. Специальный жгут для этого не нужен. Соединяем два провода с сечением 4 квадрата с аккумулятором. В обязательном порядке стоит установить предохранитель на 50А. «Слаботочкой» подключится к тахометру, датчику скорости, массе, К-линия и проводок на контрольную лампу.

Не забываем проверить наличие сигналов спидометра и тахометра.

Итак, все было подготовлено, и теперь можно перейти непосредственно к процессу установки ЭУР. Рассмотрим, пошаговую инструкцию к установке:

Снимаем клемму «-» с АКБ

Процесс демонтажа переключателей на руле

Подключение проводов питания ЭУР

Установка креплений для электроусилителя

Устанавливаем электроусилитель руля на посадочное место

Находим необходимые провода и подключаемся к ним

Регулировка руля

Также, если после установки неудобно расположение руля и электроусилитель слишком низко или высоко, то немного это неудобство можно поправить при помощи регулировки. Сделать это можно сточив края промвала или дополнительно установив прокладки и втулки.

Стоит помнить, что в отличие от гидроусилителя, автоматика электроусилителя отключатся, когда скорость становиться свыше 50 км/час.

Но, не стоит отчаиваться и расстраиваться ведь на такой скорости в управлении не чувствуется, включена или выключена данная функция.

Выбор изделия

Сравнение штатной рулевой колонки и с электроусилителем

2172-3450008 – оригинальный каталожный номер электроусилителя руля, который предназначен для установки на ВАЗ-2114. Так, это наиболее подходящий в данном случае вариант. Средняя стоимость составляет около 20 000 рублей.

Преимущества и недостатки установки ЭУР на автомобиль

Все вопросы выбора и установки рассмотрены, но хотелось бы еще поведать о преимуществах электроусилителя перед ГУРом:

• Обслуживание занимает меньше времени и имеет намного ниже требования. Так, нет необходимости следить за маслом, а также соединениями.
• В отличие от ГУР, электроусилитель зимой, в мороз, не нужно греть.
• Установка ЭУР проводится намного легче и дешевле чем гидроусилителя.
• Высокий уровень надежности.
• Стоимость изделия. ЭУР в несколько раз дешевле ГУРа.

Видео пример работы электроусилителя руля на ВАЗ-2114

Выводы

Процесс установки электроусилителя руля на ВАЗ-2114 достаточно длинный и не просто процесс, на который потребуется много времени и сил. Конечно, многим автомобилистам, он покажется достаточно сложным и почти невозможным. Поэтому, если автолюбитель не уверен в своих силах, необходимо обратиться в автосервис, где все сделают достаточно быстро.

После установки руля с подогревом, пересвета приборной панели, решил окончательно добить себя комфортом в области рулевой колонки.

Заказал себе электроусилитель руля. Заказывал ЗДЕСЯ.

А что, удобно – заказал, оплатил, подождал, поизучал схему подключения(на сайте все есть).

В комплект соответственно входит сам электроусилитель от приоры, переходная пластина, проводка, карданчик(видимо тоже приоровский — непонятно).
Электроусилитель вот такой

Ну и в воскресенье дунул в гараж устанавливать все это добро:

Снимаем руль, кожух рулевой колонки, подрулевые переключатели.

Сразу снял «бороду»(накладку панели приборов) и вытащил комбинацию приборов(к ней будем подключать электрику).

Снимаем замок зажигания(можно снять после снятия самой рулевой колонки).
Тут ПОДСТАВА №1. Он прикручен болтами со срывной головкой. Замок я уже когда-то менял, поэтому когда прикручивал новый, старался не сорвать болты. Один все-таки сорвал.
Мурзилка и интернет советуют взять в руки зубило и долбить по болту, чтобы он немного прокрутился против часовой стрелки и ослабил хватку, потом открутить его пассатижами.
У меня так категорически не получалось, поэтому я просверлил отверстие в болте диаметром 3мм и вбил туда шестигранник на 4мм. Соответственно крутанув затем шестигранник, болт легко открутился.

Снимаем сам рулевой вал вместе со старым карданчиком. Для этого откручиваем болт «на 13» крепящий карданчик к рулевой рейке.
Откручиваем 4 болта, крепящих сам вал.
Два передних «на 13»

Два задних со срывной головой(действовал по схеме как с замком зажигания)

Получаем вот такую картину.
Две передних шпильки желательно подрезать, иначе будут мешаться электроусилителю плотно прижаться к пластине(

Ставим переходную пластину. Передние гайки закручиваем старые. Назад покупаем два болта 4.8х50мм(под ключ на 10), потому как болтов со срывной головой не хватает по длине. Да и проблем не будет при съеме)))

Ставим карданчик из комплекта(он короче стандартного), закручиваем, но не до конца, фиксирующий болт кардана к рейке.

Дальше занялся проводкой, пока место свободно под панелью… Берем косу проводки, находим розовый и черный толстые провода и тянем их к аккумулятору. Тянул через отверстие для шлангов гидрокорректора…

Находим в комплекте проводки еще три провода(оранжевый, серо-белый, коричневый). Тянем их к комбинации приборов. Вытыкаем три провода из красной и белой колодкок комбинации(согласно схемы), втыкаем туда новые провода, соединяем старые с новыми(для удобства в комплекте проводки на проводах две клеммы, одна в колодку, другая – соединить старый провод с новым).

Также в комплекте проводки есть еще два провода сигнализатора, два провода для диагностики. Их просто прячем под панелью приборов. Клемму заземления просто прикрутил к кузову…
Весь комплект проводки аккуратно прячем под панелью приборов, разъемы усилителя выводим справа от рулевого вала…

Итак, осталось поставить сам усилитель…
Примеряем его к переходной пластине(тяжелый подлец – 11кг) и замечаем ПОДСТАВУ №2.
Немного не хватает по длине карданчика, не дотягивает буквально 8-10мм до вала электроусилителя. Пришлось немного увеличить посадочные отверстия на самом электроусилителе, чтобы чуть-чуть двинуть его вовнутрь.
Еще раз примеряем, все подходит, прикручиваем электроусилитель к пластине четырьмя гайками «на 13»(заранее купить необходимо).
Собираем все ранее снятое в обратной последовательности: замок зажигания, подрулевые переключатели, руль, комбинация приборов, панель приборов.

Подключаем клеммы из комплекта проводки к блоку управления электроусилителем.

Не забываем подключить к аккумулятору провода, которые протягивали под капот…

Пару минут наслаждаемся почти законченным видом)))

Садимся за руль, заводим машину иииии…

УРА! Работает, очень легко крутится.

Плюсы электроусилителя, думаю, понятны интуитивно:
— легкость в обращении рулем (теперь ты король парковки),
— меньше вибраций на руле

Из минусов, именно в моем случае(ваз 2114), выделю:

— увеличивается вылет руля примерно на 40-50мм (руль ближе к водителю), мне не совсем это нравится
— руль становится ниже (на фото руль в максимальном верхнем положении), я со своим ростом сейчас не вижу комбинацию приборов из-за обода руля. Эту проблему можно решить, если ликвидировать направляющие латунные, которые держат всю панель приборов. Надо думать
— не совсем подходит стоковый кожух рулевой колонки. Точнее по креплениям, по замку зажигания, по подрулевым подходит, но остается довольно большой зазор между кожухом и рулем. Решим с помощью калиновского кожуха

Резюмируя, можно сказать, что электроусилитель – ВЕЩЬ, если не жалко 15000-16000р., нужно обязательно ставить.

Вопросы и предложения приветствуются!
Всем мир!

Подготовка и установка электроусилителя руля на ВАЗ 2110 своими руками

Автомобили ВАЗ 2110 оснащаются электроусилением рулевого управления, которое невероятно радует водителей. Это дополнение значительно улучшает маневренность и управляемость автомобиля, что позволяет водителю увереннее чувствовать себя на дороге.

Кроме того, водителю не нужно прикладывать больших усилий к управлению руля, а это дает возможность совершать долгие поездки и не чувствовать усталости.

Электроусилитель руля на автомобили ВАЗ 2110, можно устанавливать самостоятельно в случае необходимости, но для этого следует разобраться в устройстве.

История

В далеком 2002 году инженеры Новосибирского технического университета разработали этот, ставший таким популярным, электроусилитель рулевого управления. После того, как все этапы создания устройства были завершены, в течение нескольких лет устройство проходило испытания на ВАЗовском заводе.

Российские производители сделали все, чтобы обеспечить надежные и качественные преимущества узла перед аналогичными устройствами зарубежного производства. В усилителе используется переменный ток, что обеспечивает надежность и долговечность работы.

Схема электроусилителя руля Приоры

Но главным для наших водителей стала приемлемая стоимость этого агрегата, не в пример ниже, чем у западных компонентов. Кроме того, электроусилитель может стать надежным защитником от угона. Поскольку электроусилители изобретались для отечественных марок, выпускают их соответственно в России, на Бердском электромеханическом заводе, который стал дочерним предприятием ВАЗа.

Сам электроусилитель рулевого управления впервые был изобретен и внедрен еще в далеком 1990 году в Японии на заводах концерна Тойота. Первые плюсы устройства, которые оно показало, характеризовались следующими показателями:

• Узел работает даже в случае выключенного двигателя;
• При работе компонента, в течение какого-то времени может наблюдаться существенная экономия топлива;
• Значительно улучшаются все показатели управляемости;
• Надежность управления достигает большой высоты;
• Создает хорошие условия безопасности при постоянном вождении.

Отличия от ГУР

Надо понимать, что ГУР это гидроусилитель руля и эти два устройства постоянно сравнивают, выясняя какой из них лучше. В общих чертах можно сказать, что эти два компонента могут иметь общие показатели, но электроусилитель имеет в своем составе электронный блок.

Именно это отличие делает его более функциональным, и его производительность характеризуется следующими показателями:

• Датчики электронного блока постоянно проводят мониторинг скоростных показателей движения, они считывают его траекторию и контролируют исправность рабочих компонентов;
• После того, как данные собраны, они передаются в специальный блок электронного управления где подвергаются обработке;
• Искусственный интеллект системы управления изменяет параметры главного цилиндра в автоматическом порядке;
• Уровень давления масла подвергается регулировке только положением клапана, он может быть как открытым, так и закрытым;
• Чем большую скорость начинает набирать автомобиль, тем интенсивнее и активнее открывается клапан;
• В процессе повышения скорости, параллельно растет и тяжесть управления рулем, а это в свою очередь повышает степень безопасности и стабильности при управлении ВАЗ 2110;
• Кроме того, на работу электроусилителя не влияет наличие топлива, он не влияет на его расход.

Если эффективность тормозной системы резко снижается, то с высокой долей вероятности неполадки связаны с главным тормозным цилиндром. Осуществить его замену поможет данная статья: https://vazweb.ru/desyatka/tormoza/tormoznoy-cilindr.html

Принцип работы

Работа ЭМУРУ, то есть электромеханического усилителя рулевого управления направлена на то, чтобы сократить управляющие усилия водителя. Также устройство предназначено для того, чтобы активно возвращать управляемые колеса и руль в исходное положение после маневра. Меньшее количество поворотов руля вернут колеса в исходное положение.

Благодаря устройству автомобиль быстрее возвращается к прямолинейному движению, что обеспечивает безопасность вождения.

Сам узел представляет собой конструкцию модульного типа, которая встроена в рулевую колонку.

Модуль состоит из двух основных компонентов:

• Силовой агрегат — электроаппарат синхронного характера;
• Контроллер управляющего типа.

Особенно актуальна установка электроусилителя в случае, если владелец ВАЗ 2110 устанавливает более широкую резину на колеса большого диаметра, по сравнению со стандартными, заводскими. Такая проблема как «непослушный» руль в случае с электроусилением исключается, руль слушается водителя даже при легком прикосновении.

Общая схема электроусилителя руля

Если раньше водителю необходимо было постоянно держать руль двумя руками и прикладывать много усилий чтобы его поворачивать, то сейчас все можно делать одним пальцем.

Благодаря этим показателям, ВАЗ 2110 считается одним из наиболее безопасных автомобилей на отечественных дорогах.

Одним из основных узлов тормозной системы являются суппорт. Подробности самостоятельного ремонта данной детали изложены здесь: https://vazweb.ru/desyatka/tormoza/support.html

Технические характеристики

Как любой другой модуль в составе авто, электроусилитель имеет собственные показатели, которые необходимо учитывать. Чтобы было понятно, что из себя представляет этот узел, следует привести его технические характеристики:

• Максимальная компенсация момента составляет 35 Нм;
• Потребление тока при средних показателях Мmax = 35 Нм и скорости вращения рулевого колеса 360 градусов в секунду, составляет 50А;
• Рабочие температуры расположены в диапазоне от — 40 до + 85 градусов Цельсия;
• Общая масса узла равна 9,5 килограмм;
• Двигатель с электронным управлением — реактивный индукторный;
• Вращение направляется реверсивно;
• Наличие трех фаз;
• Устанавливается червячный редуктор с тремя заходами;
• Червячный вал выполняется из стали 40х;
• Червячное колесо выполняется из углепласта УПА 6/30-2.

Рулевая колонка с электроусилителем рулевого управления

Это все характеристики компонента, которые необходимо знать, чтобы взаимодействовать с ним. Эти показатели особенно актуальны, потому что усилитель представляет собой электрический агрегат и с ним надо быть осторожным.

Преимущества компонента

Электропривод руля имеет ряд преимуществ, которые и привели к тому, что он устанавливается не только на ВАЗ 2110, но и на другие модели этого завода. Помимо технических характеристик он обладает и другими не менее важными показателями:

• Простота монтажных работ при установке узла;
• Агрегат потребляет сравнительно малое количество электроэнергии;
• Узел не влияет на экологические показатели автомобиля;
• Возможная установка узла на другие модели ВАЗ;
• Параметрические показатели, то есть эффективное понижение крутящего момента соответственно росту скорости автомобиля;
• В процессе эксплуатации не требуется дополнительного ухода и применения различных специальных материалов;
• При низких температурных показателях этот вариант усиления рулевого колеса показывает себя лучше.

К единственному недостатку этого устройства можно отнести тот факт, что работает немного слабее, чем тот же гидроусилитель.

Новый электроусилитель руля ВАЗ 2110 с компонентами

Но в случае с отечественными дорогами и этого усиления вполне достаточно, чтобы чувствовать себя комфортно за рулем.

Подготовка к установке

Дело в том, что далеко не все автомобили ВАЗ 2110 оснащаются этим приятным компонентом, поэтому водителям часто приходится самостоятельно устанавливать усилитель. Эта работа не так сложна, как может показаться на первый взгляд и при соблюдении некоторых правил можно провести ее достаточно результативно.

Кроме того, приобрести новый электроусилитель можно даже через интернет и немного повозившись в гараже поставить его на свою «десятку». Поскольку стоимость агрегата не так уж мала, сэкономить на установке будет приятно и практично.

Для того чтобы произвести монтаж электроусилителя на автомобиль ВАЗ следует сначала приготовить некоторые инструменты и запчасти:

• Электроусилитель рулевого управления;
