Как заменить прикуриватель на ваз 2107

Как заменить прикуриватель на ваз 2107

Прикуриватель ваз 2106

Для многих автолюбителей прикуриватель является необходимым устройством, ведь прикуриватель в машине нужен не только в качестве зажигалки — помимо использования его в этих целях именно через гнездо прикуривателя подключают к электропитанию портативный автомобильный холодильник, компрессор, телевизор, дорожную бритву или кофеварку, зарядное устройство мобильного телефона. В случае поломки прикуривателя его нужно разбирать и ремонтировать. Если же прикуриватель полностью выходит из строя, требуется его замена. Поговорим о том, как поменять прикуриватель.

Не работает

отвертки; паяльник; пинцет; хлопчатобумажные перчатки.
Инструкция по ремонту:

Откройте капот, а затем снимите минусовую клемму с аккумулятора. Это обесточит машину и заметно снизит риск возникновения короткого замыкания.

Затем максимально отодвиньте кресло водителя, чтобы получить доступ к прикуривателю, расположенному чаще всего на центральной консоли.

Теперь возьмите яркий фонарик и осмотрите внутреннюю часть вашего прикуривателя. Там не должны находиться какие-либо посторонние осколки и предметы. Если они все же есть, необходимо аккуратно удалить их с помощью пинцета с прорезиненными концами либо 2 спичек.

Проверьте предохранитель, ответственный за работу прикуривателя. В случае замыкания по причине подключенного в прикуриватель прибора предохранитель перегорает, а ток не подается. Чтобы возобновить его подачу, необходимо установить новый работающий предохранитель. Здесь должна помочь книга по эксплуатации, в которой будет написано, какой именно предохранитель необходимо заменить. Кроме того, таблицу всех предохранителей можно найти на тыльном боку блока предохранителей.

Если вышеперечисленные способы бесполезны и прикуриватель не работает, демонтируйте его из гнезда. Для этого аккуратно потяните за металлический ободок плоскогубцами. Причем под зубья плоскогубцев необходимо подложить тряпочку, чтобы на ободке не оставались следы.

Постарайтесь вытащить прикуриватель из гнезда. Если корпус поддается туго, попробуйте тянуть за каждую его сторону поочередно. Однако не дергайте сильно, чтобы провода не порвались.

Осмотрите вынутый прикуриватель. Стоит обратить внимание на наличие нагара темного цвета. Также проверьте надежность спайки и целостность изоляции проводов. Распаявшийся провод часто бывает причиной отсутствия тока в автомобильном прикуривателе. Затем аккуратно припаяйте данный провод на место.

Поставьте новую головку прикуривателя, если ток есть, а спираль холодная. Из-за частого использования нагревающий элемент достаточно быстро сгорает. Всегда покупайте головку, предназначенную именно для вашего прикуривателя.

Как поменять замок на двери по ссылке.

Как подключить

Лучше всего сделать независимые от прикуривателя источники 5 v на каждый дополнительный прибор и запитать их от цепи зажигания (после замка зажигания) . Тогда и регистратор, и навигатор будут подключены только при работающем двигателе (для регистратора — это вдвойне благо, у него есть функция автоматического включения-выключения при наличии внешнего питания)

Схема подключения

Существуют небольшие различия в зависимости от того, какая модель центральной консоли установлена в автомобиле.

Если произведена замена и у вас стоит «пятерочная консоль», схема подключения следующая:

Цвет питания сине – красный, парный, цвет же минусовой «массы» — парный, черный с белым. Масса закреплена возле релюшки зажигания. Одна ветвь запитывает свет в «бардачке».

Родная консоль (центральная) ВАЗ 2107, принцип подключения таков:

«масса» — имеет черный цвет, провода, идущие на освещение – белого цвета, их два. Схема предусматривает, что один провод выполняет подсветку панели.

Провод силового питания – синий с красным, парный, одна часть подходит и запитывает бортовые часы.

Также важно знать, что кроме проводов, схема содержит:

Предохранитель, рассчитанный на 10 ампер с маркировкой F 6, который находится в монтажном блоке.

Подсветка

Замену лампочки производите при заглушенном двигателе и отключенном аккумуляторе.

Снимите пластмассовую панель, расположенную под торпедой. Помимо прикуривателя, на ней крепятся кнопка включения аварийной сигнализации и выключатели освещения и вентилятора. Для этого сбоку подденьте консоль отверткой и аккуратно вдавите удерживающий ее фиксатор.

Маркером пометьте провода, подходящие к прикуривателю, или зарисуйте схему их подключения.

Корпус прикуривателя удерживает большая гайка – отверните ее.

Извлеките из корпуса прикуривателя патрон с гнездом.

На корпусе прикуривателя крепится корпус лампы – отсоедините его, отжав для этого удерживающие его защелки.

Отверткой слегка разожмите корпус лампы.

Достаньте из него патрон вместе со вставленной в него лампой.

Замените лампу и соберите прикуриватель в обратном порядке

Если же замена лампы и предохранителя не помогла, то для того чтобы восстановить нормальную работу прикуривателя, необходимо менять его полностью.



Снимаем прикуриватель

  • Вначале снова, как всегда, без исключения, обесточиваем «массу», скидывая с аккумулятора минусовую клемму;
  • Берем пассатижи и подтягиваем слегка металлический ободок на прикуривателе, стараясь его не повредить.
  • После этого аккуратно вытягиваем прикуриватель, чтобы не оторвать провода. Если на этом этапе замечены оторванные провода, нужно их аккуратно припаять.

Писал в первую часть этого БЖ

про то, что не работали часы и прикуриватель, прозванивался предохранитель со всех сторон, но контакта на клеммах часов и прикуривателя не было. Решился снять крепление доп. предохранителей и мозгов (под торпедой) и прозвонить выводной контакт с монтажного блока. Постоянный плюс на прикуриватель и часы идёт в красно-синем проводе,
синяя фишка
в монтажном блоке
со стороны салона
. Прозвонил выводную клемму — контакта нет. Значит дорожка. Немного позже поставил у дома машину, решился снимать монтажный блок. Что придётся снять: Бардачок; Нижнюю вещевую полку; Корпус доп. предохранителей —
2 гайки на 8
; Планка с ЭБУ —
3 гайки на 10
, одна со стороны бардачка (так же крепит и правый воздуховод), две на шпильках монтажного блока; Для снятия самого монтажного блока потребуется отсоединить фишки из салона и под капотом (все маркированы в свой цвет, не потеряетесь), открутить
4 гайки на 10
со стороны салона (две нижние в свободном доступе, две верхние — придётся попотеть) и вытащить его из под капота:

Так же, заодно решил снять приборную панель, что бы дома проклеить, так как дико надоел её скрип:

На следующий день разобрали с Отцом монтажный блок, и да, это была сгоревшая дорожка:

Припаяли дорожку и, на всякий случай, пустили тонкий провод напрямую:

Разобрал и проклеил приборку «мягкой изолентой»:

Всё собрал в обратном порядке и подключил. Всё работает как надо!:

Что делать, если не работает прикуриватель на «Классике»; ВАЗ 2107

Иногда бывает так, что после неудачно вытащенного прикуривателя на ВАЗ 2107 подается за ним вся центральная вставка, затем – пых! – мерцает с треском искра, и все. Прикуриватель не работает.

Некурящему водителю вроде бы и горя мало, бог с ним, ремонт подождет. Но вся загвоздка в том, что благодаря особенностям схемы подключения прикуривателя на ВАЗ 2107 из строя вместе с ним выходит и не работает автомагнитола (или радио), а так же автомобильные часы вместе с их подсветкой.

При наступлении третьего тысячелетия проблем стало еще больше: в это гнездо подключается зарядка сотового телефона, запитывается видеорегистратор, мини – телевизор и даже маленький холодильник. Все это абсолютно не страшно, но вот некоторые ленивые автолюбители перестали возить с собой ручной или ножной насос, и пользуются исключительно электрическим, от того же источника. Вот тут и начинаются проблемы на шоссе, в случае прокола. Нужно голосовать «на попросить насос».

На ум приходит замена прикуривателя в любимой ВАЗ 2107, или, в крайнем случае, ремонт. Но давайте вначале разберемся и посмотрим, какова схема подключения прикуривателя.

Причины неисправности, по которым не работает прикуриватель


Есть определенные факторы, влияющие на работу детали. Требуется разобраться в устройстве прикуривателя и понять, почему он не работает на ВАЗ 2107.
Среди наиболее распространенных проблем стоит отметить.

  1. Поломку предохранителя. Если будут запускаться одно или нескольких мощных устройств в разъем прикуривателя, сила тока цепи может превысить критическое значение. При 10 Ампер перегорит предохранительный элемент. Дополнительно перестанут работать часы, радиоприёмник. Ремонт осуществляется просто по схеме – достаточно добраться до монтажного блока и произвести замену сгоревшего предохранителя прикуривателя.
  2. Плохое соединение. Со временем контакты окисляются, из-за чего прикуриватель перестает работать. Причиной появления также может стать подключение предохранителя с большим сопротивлением, к примеру, 15-амперного. Если прикуриватель ВАЗ 2105 перестает работать, то предварительно необходимо вынуть металлический патрон и проверить его контакты на наличие окислов. При ремонте рекомендовано зачистить контактные места. Перед процедурой замены прикуривателя или предохранителя нужно снять минусовую клемму с автомобильного аккумулятора. Такая схема исключит возможность короткого замыкания.
  3. Перегоревший элемент накаливания. На классике внутри патрона находится нихромовая спираль, которая от возраста может перегореть. Ремонт неисправности заключается в замене прикуривателя и установке нового элемента по схеме.
  4. От старости или из-за того, что провода могут замыкать, есть вероятность обрыва электропроводки или выгорания цепи. Срабатывает предохранитель. Такая неисправность прикуривателя Ваз 2107 диагностируется при помощи мультитестера. Необходимо прозвонить цепь, диагностировав целостность проводов. В этом случае нужен ремонт или замена именно проводки, а не элемента накаливания.

Что делать

Прикуриватель прямым образом не отвечает за работу какого-либо из узлов автомобиля, но его функционирование негативно влияет на комфорт водителя и пассажиров машины. Если устройство испортилось, его необходимо отремонтировать или заменить.

Где находится предохранитель на прикуриватель

Предохранитель прикуривателя ВАЗ-2107 находится в монтажном блоке предохранителей и реле. У ВАЗов этот блок расположен в подкапотном пространстве с пассажирской стороны. Чтобы получить доступ к предохранителю, необходимо снять прозрачную пластиковую крышку монтажного блока. Предохранитель прикуривателя обозначен маркировкой F 6 и рассчитан на ток 10 ампер.

Как разобрать прикуриватель

Розетка и съемный патрон относятся к недорогим деталям, которые с легкостью найдете в любом автомагазине. В случае если они перестанут работать, их ремонт производить нецелесообразно, выполняют полную замену. Для этого отсоединяем шину «массы» от аккумулятора и разбираем гнездо, зафиксированное на передней панели ВАЗ-2106, выполняя следующий порядок действий:

  • вынимаем патрон нагревателя из гнезда;
  • панель, на которой расположены часы и прикуриватель, подцепляем и тащим плоской отверткой до щелчка фиксаторов;
  • аккуратно извлекаем приборную панель, за ней могут находиться короткие провода;
  • снимаем клеммы подсоединения приборной панели;
  • откручиваем гайку-фиксатор;
  • снимаем внешний корпус вместе с лампой подсветки;
  • извлекаем внутреннее гнездо прикуривателя.

Схема подключения прикуривателя ВАЗ-2107, 2106, 2108, 2104

Подключение прикуривателя ВАЗ-2107 необходимо производить в соответствии со схемой идентичной модели — 2104:

  • черный провод — масса;
  • красный — через предохранитель идет на плюс аккумулятора;
  • желтый — включается в цепь освещения панели приборов.

Замена

Если штатное устройство по каким-либо причинам не удовлетворяет владельца авто, производится замена прикуривателя на приспособление более привлекательного внешнего вида — прикуриватель европейского стандарта. Эту процедуру произвести гораздо проще, чем установить инжектор на ВАЗ-2108. Монтаж европрикуривателя отличается необходимостью расширить напильником или наждачной бумагой штатное отверстие: устройство современного образца имеет немного больший диаметр.

Какой выбрать

Розетка для подключения внешних устройств — простое и неприхотливое устройство. Его поломки случаются крайне редко и ремонтные работы легко произвести собственными силами

Осуществляя покупку, необходимо обращать внимание на целостность проводов и качество резьбовых соединений

Если по каким-либо причинам прикуриватель перестал работать, владелец авто считает, что цвет его подсветки не соответствует дизайну панели приборов, или попросту не хватает гнезд для одновременной работы всех необходимых устройств, устройство можно заменить на разветвитель с несколькими штатными розетками.

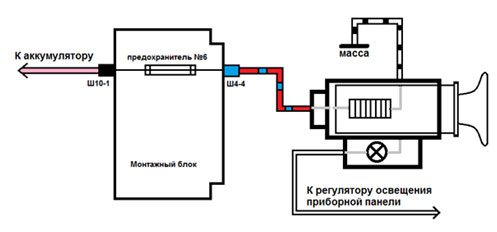

Электрическая схема подсоединения прикуривателя ВАЗ 2107

Прежде чем снять прибор и приступить к его ремонту, следует разобраться с его устройством. Схема подключения прикуривателя описана на фото. Она является одинаковой для всех моделей классики Ваз, включая модификации 2104, 2105, 2106 или 2107.

Распиновка осуществлена следующим образом:

  • красный провод отвечает за напряжение на часы и подключен к аккумулятору;
  • желтый элемент также идет на плюс батареи, он подает питание для лампочки подсветки гнезда;
  • черный провод – это масса.

Схема подключения прикуривателя осуществляется через монтажный блок с предохранителями. Чтобы добраться до него (при замене предохраняющего элемента), необходимо провести снятие панели, находящейся в передней части салона. За замкнутость схемы цепи отвечает предохранитель №6, рассчитанный на силу тока 10 Ампер.


Расширение акустической системы динамиками на задней звуковой полке

233747 реле поворотов схема подключения

Расширенная схема подключения магнитолы ВАЗ 2107 предусматривает установку передних динамиков и тыловой акустики. Передние колонки создают фронтальный звук, динамики из пассажирского отсека отвечают за нижние частоты и объемность звучания. Сзади многополосные акустические системы используют колонки низкой частоты или овальные широкополосные динамики.

С точки зрения акустики лучшим местом для установки в салоне «семерки» овалов или компактных сабвуферов становится задняя полка машины. Штатная задняя полка ВАЗ 2107 для крепления аппаратуры недостаточно прочна. Если просто прорезать в ней отверстия под динамики, пластик будет вибрировать, искажать звуковые волны.

Для реконструкции полки используют дополнительные крепления (уголки) по бортам кузова. Полку укрепляют дополнительным каркасом, звукоизолируют, обтягивают карпетом (специальным шумопоглощающим и декоративным материалом).


Акустические провода протягивают под половым покрытием салона по бортам машины.

Порядок выполнения работ по замене гнезда прикуривателя ВАЗ 2107

Перед тем, как сделать ремонт, необходимо подготовить соответствующий инструмент. Чтобы на ВАЗ 2107 самостоятельно подключить прикуриватель при его замене по схеме, потребуются:

  • несколько отверток, включая крестовую и минусовую;
  • плоскогубцы;
  • небольшой пинцет или специальные щипцы;
  • паяльная лампа вместе с припоем для подсоединения новых проводов прикуривателя;
  • фонарь для удобства работ;
  • защитные перчатки;
  • изоляционная лента;
  • новая запчасть для замены.

Как снять автоприкуриватель самостоятельно?

Теперь можно приступать к ремонту. Перед тем, как снять прикуриватель в салоне ВАЗ 2107, следует открыть капот и скинуть минусовую клемму с аккумуляторной батареи. Это обесточит электрическую проводку и позволит избежать короткого замыкания.

Для ремонта необходимо действовать по следующей инструкции.

  1. Отодвигаем сиденье пилота в крайнее положение, чтобы обеспечить простор на рабочем месте. Затем вынимаем металлический патрон прикуривателя из разъема.
  2. При помощи отвертки поддеваем пластиковую панель на центральной консоли. Помимо прикуривателя ВАЗ 2107 здесь находятся часы. Сама панель держится за счет пластиковых фиксаторов.
  3. Отсоединяем два провода, идущие к элементу: желтый и красный.
  4. Демонтируем гайку, фиксирующую прикуриватель.
  5. Вынимаем сам корпус вместе с лампочкой освещения посадочного места.
  6. Вынимаем металлический корпус наружу – после демонтажа фиксирующей гайки он извлекается без проблем.

Подробную схему действий при ремонте, актуальную для многих моделей ВАЗ, можно увидеть в видео.

Подключение нового прикуривателя

После замены и установки элемента необходимо подсоединить устройство. Подключение прикуривателя осуществляется по следующей схеме.

  1. Устанавливаем новую запчасть на посадочные места.
  2. Монтируем корпус вместе с лампочкой подсветки.
  3. Прикручиваем фиксирующую гайку.
  4. Подключаем провода питания.
  5. Защелкиваем пластиковые фиксаторы центральной панели с часами.
  6. Устанавливаем патрон автоприкуривателя обратно.
  7. Прикручиваем минусовую клемму к аккумулятору.
  8. Проворачиваем ключ в замке зажигания и проверяем исправность устройства.

Какие лампочки стоят на ВАЗ 2106-07

Ближний и дальний свет. Тип H4, мощностью 60 и 55 Вт соответственно

Габариты. Тип T4W, мощность 4 Вт

Замена прикуривателя ваз 2110 своими руками

Видео инструкция как снять неисправный прикуриватель на ВАЗ-2110. Разбор причин и их устранения. Фото схемы устройства.

  1. Причины неисправности прикуривателя и схема предохранителей
  2. Необходимые для замены инструменты
  3. Проверка и замена
  4. Что потребуется?
  5. Как поменять своими руками: инструкция с фото
  6. Как заменить устройство на ВАЗ 2110: видео
  7. Как правильно снять прикуриватель на ВАЗ-2110 своими руками
  8. Принцип работы прикуривателя
  9. Меняем лампочку прикуривателя
  10. Как заменить на евро прикуриватель ВАЗ 2110
  11. Видео с важными моментами

Причины неисправности прикуривателя и схема предохранителей

Прикуриватель автомобиля ВАЗ 2110

Прикуриватель на ВАЗ 2110 чаще всего выходит из строя, потому что его пытаются использовать не по назначению и подключают к нему сразу несколько приборов, потребляющих большой ток. Именно в этом случае может сгореть один из предохранителей, который в ВАЗ 2110 маркируется как F18.

Блок предохранителей автомобиля ВАЗ 2110

Данный предохранитель может пропускать через себя ток в 25 ампер. Если этот предел превышен — устройство перегорает. То есть, чтобы узнать, исправен ли прикуриватель, нужно первым делом заглянуть в блок предохранителей и проверить целостность F18.
Есть ещё один способ проверки исправности прикуривателя.
Надо попробовать включить вентилятор печки. На первый взгляд, связи между этими устройствами нет никакой. Но дело в том, что и вентилятор, и прикуриватель висят на одном предохранителе — F18. И если окажется, что не работают оба устройства, то проблема однозначно в предохранителе. А если печка работает нормально, значит, проблема не в F18, а в самом прикуривателе.
Но и в этом случае не стоит торопиться снимать это устройство. Лучше ещё раз заглянуть в предохранительный блок и проверить целостность предохранителя F6. Иногда (очень редко) прикуриватель не работает именно из-за F6, и с его заменой проблема уходит.

Необходимые для замены инструменты

  1. Отвёртка с плоским жалом (средних размеров).
  2. Отвёртка крестовая (средних размеров).

Проверка и замена

Замена прикуривателя в ваз 2110

  • Включить зажигание.
  • Вставить прикуриватель в гнездо.
  • Подождать секунд 10-15.
  • Вынуть его.

Примечание: если за это время он не нагрелся, значит он, действительно, не работает.

Замена прикуривателя ваз 2110

Конечно, можно отправиться в автосалон, где его заменит квалифицированный автомобильный специалист, но также можно заменить и установить его самостоятельно, чтобы сэкономить деньги.
Инструкция замены:

  • Сначала необходимо найти предохранитель(см.Ваз 2110: как проводится замена предохранителей), который защищает прикуриватель от самовозгорания. Чтобы без труда его снять, следует разорвать цепь.

Примечание: удаление предохранителя имеет важное значение, потому что если запутать проводку, расположенную вверху, то это может вызвать повреждение других электрических вещей в автомобиле. Просто проводка перегорит и ее надо будет поменять.
Прежде чем начинать замену предохранителя, который защищает от самовозгорания, нужно прочитать пользовательское руководство машины.

  • Теперь придется снимать неисправный прибор. Чтобы это сделать, необходимо взять плоскую отвертку, вставить ее в гнездо (туда ставится сигарета). Отвертку нужно прокрутить несколько раз.

Примечание: делать это следует предельно аккуратно, чтобы не вырвать гнездо, так как и другой прикуриватель в таком случае вряд ли будет нормально функционировать.

Процесс замены прикуривателя ваз 2110

  • Если этот способ не подошел, то придется попытаться освободить металлические зажимы, которые держат его на месте.

Примечание: данные зажимы очень просто раскладываются, но спешить не надо. Лучше выполнять работу дольше, но качественнее.

Ваз 2110 как вытащить прикуриватель

  • После его удаления появится доступ к двум проводам с «лепестковыми разъемами». Нужно вынуть оба провода так, чтобы они были полностью отключены.

Примечание: если их не отключить, то в процессе работы они могут замкнуть и загореться.

  • Теперь заменить данный прибор будет намного легче. Необходимо подключить разъемы в виде лепестков на пики, расположенные на задней стороне прибора.
    Нужно соответственно вставить черный в черный и белый в белый провода.

Примечание: в противном случае цепь не будет замкнута и прибор не заработает.

  • После подключения проводов, можно установить его на место, засунув его в положенное для этого отверстие.

Примечание: надо слегка нажать на него, после чего покрутить его по часовой стрелке, пока он не будет зафиксирован двумя металлическими зажимами. Он должен быть в неподвижном состоянии.

  • Теперь все, что осталось, — это заменить предохранитель в блоке предохранителей(если он не работает) или установить старый.

Примечание: это является обязательным условием, так как без него возможно замыкание.

Что потребуется?

Стоит обратить внимание на необходимость правильного подбора предохранителей. Сюда требуются предохранители 25А

. Если возьмете номинал меньше, они будут гореть сразу после включения прикуривателя. Если взять предохранитель с большим номиналом, он просто не сработает. Известен случай, когда водитель поставил предохранитель на

30А . В итоге, когда он заметил запах горелой изоляции, то часть проводов, идущих к прикуривателю обгорели, а сам предохранитель оплавился. Точнее оплавилась пластмассовая оболочка, а проводник был цел и работал.

Как поменять своими руками: инструкция с фото

  1. С аккумулятора автомобиля снимается минусовая клемма.
  2. Чтобы добраться поближе к механизму, с каждой стороны приборного туннеля откручивается по 2 болта, после чего левая и правая облицовочные пластины снимаются. Демонтаж крышки приборного туннеля
  3. Разъединяются колодки прикуривателя и подсветки (они находятся в правой половине туннеля). Разъединение колодок прикуривателя

Под рычагом ручного тормоза есть облицовочная накладка. Она тоже снимается (лучший вариант — подцепить её отвёрткой с плоским жалом и вытащить). Снятие накладки под ручникомПосле удаления накладки необходимо снять чехол рычага переключения передач (он тоже легко поддевается отвёрткой с плоским жалом). Снятие кожуха рычага коробки передачПод чехлом рычага переключения скоростей есть винт, который откручивается с помощью крестовой отвёртки.Теперь передние сидения отодвигаются назад, после чего откручиваются винты с туннеля возле рычага КПП (винтов там 2). Откручивание винтов под передними сидениямиСнимается верхняя защитная крышка туннеля.Теперь снимается патрон прикуривателя, а вместе с ним и экран для лампочки. Экран сжимается таким образом, чтобы его лапки выдвинулись из пазов на световоде.После этого нужно надавить на защёлку около гнезда прикуривателя. Это делается плоской отвёрткой. Защёлка после этого выдвигается и больше не удерживается световодом.Прикуриватель (вместе с гнездом и световодом) извлекается из панели. Извлечение прикуривателя и световодаЗащёлки на световоде сжимаются, и он легко отсоединяется от прикуривателя.Затем к световоду производится подключение нового прикуривателя и сборка происходит в обратном порядке.

Как заменить устройство на ВАЗ 2110: видео

Как правильно снять прикуриватель на ВАЗ-2110 своими руками

Прикуриватель есть в любом автомобиле без исключения. Если ранее в таком элементе нуждались только курильщики. То сегодня этот узел приобрел больше полномочий – это и розетка для зарядки телефона, питание для навигатора, видеорегистратора и других порой необходимых устройств.

Современный автомобилист не может представить использование автомобиля без такого полезного приспособления. Соответственно, вопрос по поводу демонтажа и замены детали является достаточно популярным.

В данной статье мы рассмотрим все основные вопросы, и вы узнаете, как проверить прикуриватель и определить необходимость его замены своими руками.

Поломки прикуривателя случаются в тех случаях, когда он применяется не по прямому назначению. Подключение огромного количества устройств одновременно, которые потребляют большое количество тока. На практике электро схема рассматриваемого узла достаточно проста. Прикуриватель соединен с аккумуляторной батареей через монтажный блок. Оправданием такого решения является то, что при включении устройство потребляет большой ток. Точно так же запитан автомобильный стартер.

Принцип работы прикуривателя

Принцип работы прикуривателя состоит в следующем:

  • в неактивном положении патрон находится в гнезде, при этом цепь нагревательного элемента разомкнута.
  • при утоплении ручки прикуривателя, патрон погружается в гнездо и цепь замыкается.
  • начинается нагрев термоэлемента.
  • при достижении нужной температуры контакты держателя из биметалла расходятся и пружина патрона выбрасывает его из гнезда, разрывая цепь питания.
  • патрон достают из гнезда и используют для раскуривания сигареты.

Бесперебойную работу прикуривателя и безопасность электросети автомобиля обеспечивается отдельным предохранителем на 25 ампер. Он располагается в блоке реле и предохранителей, маркируется чаще всего как F18, реже — как F8. В первом случае совместно с прикуриванием обеспечивается работа печки, во втором — лампы освещения под капотом автомобиля.

Важно! Максимальная сила тока, на которую рассчитан прикуриватель не более 15 ампер, напряжение — 12 вольт. Сопротивление предохранителя НЕ ДОЛЖНО быть меньше — оптимально оно должно быть равно 25 ампер.

Меняем лампочку прикуривателя

Иногда перегорает подсветка прибора, срабатывает предохранитель. Для этого потребуется демонтаж светофильтра и замена лампочки. Выполнить работу на ВАЗ 2110 просто.

  1. Снимаем клемму с батареи автомобиля.
  2. Вынимаем металлический цилиндр.
  3. Подгибаем фиксирующие усики и извлекаем из отверстия прибор.
  4. Отсоединяем колодку проводов.
  5. Демонтируем кольцо светофильтра.
  6. Сжимаем экран лампы так, чтобы лапки вышли из прорезей.
  7. Извлекаем лампочку, повернув ее на 90 градусов.
  8. Устанавливаем новый элемент, а затем собираем устройство, соблюдая обратный порядок действий.

Как заменить на евро прикуриватель ВАЗ 2110

Многие владельцы отказываются от прибора старой конструкции. На смену ему приходит европрикуриватель. Никаких сложных процедур в этом случае делать не нужно. Достаточно снять старый прибор, а на его место установить новую деталь. Предохранитель остается тот же.

Видео с важными моментами

Ниже расположены видеоматериалы, которые помогут разобраться с тем, как провести замену прикуривателя на машине с европанелью.

Ваз 2107 нет питания на прикуриватель

Иногда бывает так, что после неудачно вытащенного прикуривателя на ВАЗ 2107 подается за ним вся центральная вставка, затем – пых! – мерцает с треском искра, и все. Прикуриватель не работает.

Некурящему водителю вроде бы и горя мало, бог с ним, ремонт подождет. Но вся загвоздка в том, что благодаря особенностям схемы подключения прикуривателя на ВАЗ 2107 из строя вместе с ним выходит и не работает автомагнитола (или радио), а так же автомобильные часы вместе с их подсветкой.

При наступлении третьего тысячелетия проблем стало еще больше: в это гнездо подключается зарядка сотового телефона, запитывается видеорегистратор, мини – телевизор и даже маленький холодильник. Все это абсолютно не страшно, но вот некоторые ленивые автолюбители перестали возить с собой ручной или ножной насос, и пользуются исключительно электрическим, от того же источника. Вот тут и начинаются проблемы на шоссе, в случае прокола. Нужно голосовать «на попросить насос».

На ум приходит замена прикуривателя в любимой ВАЗ 2107, или, в крайнем случае, ремонт. Но давайте вначале разберемся и посмотрим, какова схема подключения прикуривателя.

Электрическая схема подключения прикуривателя автомобиля ВАЗ 2107

Существуют небольшие различия в зависимости от того, какая модель центральной консоли установлена в автомобиле.

Если произведена замена и у вас стоит «пятерочная консоль», схема подключения следующая:

  • Цвет питания сине – красный, парный, цвет же минусовой «массы» — парный, черный с белым. Масса закреплена возле релюшки зажигания. Одна ветвь запитывает свет в «бардачке».

Родная консоль (центральная) ВАЗ 2107, принцип подключения таков:

  • «масса» — имеет черный цвет, провода, идущие на освещение – белого цвета, их два. Схема предусматривает, что один провод выполняет подсветку панели.

Провод силового питания – синий с красным, парный, одна часть подходит и запитывает бортовые часы.

Также важно знать, что кроме проводов, схема содержит:

  • Сам прикуриватель;
  • Предохранитель, рассчитанный на 10 ампер с маркировкой F 6, который находится в монтажном блоке.

Причины возникновения неисправности

  • Часто бывает, что гнездо прикуривателя ВАЗ 2107является розеткой, что было описано выше. Схема расчета простая: при умножении максимальной силы тока, на которую рассчитан предохранитель (10 А) на вольтаж бортовой цепи (напряжение 12 В) получаем 120 Вт. Если это не только розетка, а разветвитель, об этом нужно помнить. Предохранитель будет гореть, как спичка (в лучшем случае), и ремонт станет привычным делом. Работает хорошо нагрузка не более 100 Вт.
  • Иногда окисляются контакты самого прикуривателя, или его разъема. Тогда они зачищаются, предварительно сбросив «массу», во избежание короткого замыкания. Замена вовсе необязательна, ремонт своими руками может выполнить каждый.
  • Следующий вариант поломки в том, что многие дополнительные устройства неплотно входят в гнездо прикуривателя, контакт со стенками плохой, начинается «болтанка», и случается замыкание. После этого возникает оплавление контактов, и прикуриватель не работает. Если контакты оплавлены, то можно провести ремонт, зачистив и перепаяв их, или требуется замена. В этом случае большие пиковые нагрузки приходятся и на предохранитель.
  • Наконец, иногда просто может перегореть спираль на самом прикуривателе. В таком случае, нужна просто замена головки его на новую. Если не получается найти запчасть, то можно провести простой ремонт – почистить спиральку прикуривателя от копоти и нагара.

По правилам, на прикуривателе ВАЗ 2107 спираль должна нагреваться докрасна и выщелкиваться в течение 20 секунд. В том случае, если время отличается в ту или иную сторону, то временная схема может быть отрегулирована с помощью разгиба или подгиба контактов прикуривателя. Если регулировка не помогла, то поможет решить проблему замена детали.

Снимаем прикуриватель

  • Вначале снова, как всегда, без исключения, обесточиваем «массу», скидывая с аккумулятора минусовую клемму;
  • Берем пассатижи и подтягиваем слегка металлический ободок на прикуривателе, стараясь его не повредить.
  • После этого аккуратно вытягиваем прикуриватель, чтобы не оторвать провода. Если на этом этапе замечены оторванные провода, нужно их аккуратно припаять.

Друзья! Владельцы ВАЗов и не ВАЗов, люди мыслящие и не мыслящие, прошу помочь Вас разобраться с головоломкой от этой «белой воображули» 2107… =)

Проблема:
— прикуриватель не работает.

Цель:
— сделать прикуриватель.

Суть такова:
Мы имеем, стандартную схему, в которой я замерил напряжение:

Синий провод, или черный на фотографии — это «минусовой» провод — рабочий.
Желтый провод — «плюс» который подключен к лампочке, и напряжение на которое подается при включении габаритов.
Красный провод — «плюс» который подключен к цоколю прикуривателя. Поидее — это постоянный плюс, т.к. прикуриватель работает не зависимо от замка зажигания.

С помощью мультиметра я получил такие значения:
На желтом проводе, напряжение 11В.
На красном проводе — 1.2В

Причем замерял я дважды. Как указал на схеме в т.А и в т.В, т.е. в месте где соединяется проводка, и в контакте прикуривателе. Результат одинаковый 1.2В.
— Предположил, что провод не исправен. Взял плюс от лампочки — желтый. Включил габариты, т.е. подал напряжение, но прикуриватель не заработал. Взял плюс от подсветки бардачка — не помогло.

Варианты:
-Не исправен прикуриватель
-Не исправна проводка
-И то и другое
Если проводка, то откуда стоит брать «красный плюс»?!

Да! И смущает еще вот такое явление:

Скачет напряжение. Непонятно почему
Причем аккумулятор заряжен на 50%
При полном заряде аккумулятора на 100%, стрелочка находится вблизи красной зоны и при нажатии акселератора (газа) Зашкаливает за красную зону.
Почему это происходит? и что нужно сделать?

На форумах читал, что необходимо заменить реле напряжения. НО!
когда вскрыл панель, это реле там конечно было(или что-то походее на это), но «мамки» штыря в который он должен вставляться, попросту нет. Возможно я не там искал (За панелью приборов). Выглядит он так:

Может на стареньких или карбюраторных 7ках это реле находится в отсеке предохранителя?

Мужики! Кто сталкивался с таким?! Подбросьте идей, советов)

Писал в первую часть этого БЖ про то, что не работали часы и прикуриватель, прозванивался предохранитель со всех сторон, но контакта на клеммах часов и прикуривателя не было.
Решился снять крепление доп. предохранителей и мозгов (под торпедой) и прозвонить выводной контакт с монтажного блока. Постоянный плюс на прикуриватель и часы идёт в красно-синем проводе, синяя фишка в монтажном блоке со стороны салона. Прозвонил выводную клемму — контакта нет. Значит дорожка.
Немного позже поставил у дома машину, решился снимать монтажный блок.
Что придётся снять:
Бардачок;
Нижнюю вещевую полку;
Корпус доп. предохранителей — 2 гайки на 8;
Планка с ЭБУ — 3 гайки на 10, одна со стороны бардачка (так же крепит и правый воздуховод), две на шпильках монтажного блока;
Для снятия самого монтажного блока потребуется отсоединить фишки из салона и под капотом (все маркированы в свой цвет, не потеряетесь), открутить 4 гайки на 10 со стороны салона (две нижние в свободном доступе, две верхние — придётся попотеть) и вытащить его из под капота:

Так же, заодно решил снять приборную панель, что бы дома проклеить, так как дико надоел её скрип:

На следующий день разобрали с Отцом монтажный блок, и да, это была сгоревшая дорожка:

Припаяли дорожку и, на всякий случай, пустили тонкий провод напрямую:

Разобрал и проклеил приборку «мягкой изолентой»:

Всё собрал в обратном порядке и подключил. Всё работает как надо!:

И приборка перестала скрипеть

Ну вот и всё, в принципе. Сэкономил 3 тысячи рублей на новом монтажном блоке. Надеюсь, кому-то помог

Как заменить прикуриватель на ВАЗ 2110, 2111, 2112

Фото и видеоинструкция по самостоятельной замене прикуривателя на автомобилях десятого семейства лада.

  1. Отсоединяем минусовой провод от аккумулятора.
  2. Снимаем облицовку туннеля пола.
  3. Вынимаем патрон из прикуривателя.
  4. Нужно продеть провода прикуривателя и лампы подсветки через через отверстие в облицовке туннеля пола.
  5. Сжимаем экран лампы таким образом, чтобы лапки экрана вышли из прорезей в
    световоде прикуривателя, и снимите его.
  6. При помощи отвертки нажимаем на защелку гнезда прикуривателя таким образом, чтобы она отцепилась от световода.
  7. Выталкиваем гнездо из облицовки.
  8. Достаем гнездо прикуривателя из облицовки вместе с проводами.
  9. Время работы прикуривателя должно составлять 20с. Если это не так, то можно отрегулировать прикуриватель. Для этого подогните или разогните контакты на которые указывают стрелки.
  10. Сжимаем защелки световода и выталкиваем его наружу чтобы снять.
  11. Устанавливаем прикуриватель на место в обратном порядке. При установке проследите чтобы выступ световода зашел в прорезь на облицовке.

Видео по замене прикуривателя:

Добавить комментарий Отменить ответ

Related Post

Как заменить датчик температуры воздуха в салоне на ВАЗ 2110, 2111, 2112 Как заменить датчик температуры воздуха в салоне на ВАЗ 2110, 2111, 2112

Статья о том, как самостоятельно поменять датчик температуры воздуха в салоне автомобилей ВАЗ 2110, 2111, 2112 Отсоединяем минусовой провод от аккумулятора. При помощи отвертки подцепляем корпус датчика и выводим пластиковые

Как снять и установить вентилятор отопителя на ВАЗ 2110, 2111, 2112 Как снять и установить вентилятор отопителя на ВАЗ 2110, 2111, 2112

Статья с фото и видеоматериалами о том, как самостоятельно заменить вентилятор отопителя на автомобилях десятого семейства ВАЗ Не рекомендуется снимать крыльчатку вентилятора с вала электродвигателя, чтобы не нарушилась балансировка. Процедура

Как снять и установить фонарь на заднем крыле ВАЗ 2110 Как снять и установить фонарь на заднем крыле ВАЗ 2110

Отсоединяем минусовой провод от аккумулятора. Открываем крышку багажника и откручиваем 2 винта крепления задней обивки багажника. Откручиваем 2 винта крепления боковой обивки. Немного отжимаем заднюю обивку и отгибаем боковую обивку,

Замена вентилятора печки ВАЗ 2107 своими руками

Владельцам ВАЗ 2107 стоит знать, как выполняется замена вентилятора печки своими руками, ведь зачастую проблемы, возникающие в этом узле, приводят к потере работоспособности отопительной системы. Мы расскажем, как снять нерабочий вентилятор и выполнить ремонт, а также покажем последовательность действий на видео.

При умении обращаться с инструментом и понимании процедуры, такой ремонт можно выполнить самостоятельно. Чтобы замена вентилятора печки ВАЗ 2107 своими руками была проведена правильно, рекомендуем ознакомиться со схемой расположения устройства. Это необходимо для того, чтобы не нарушить структуру коммутации.

Необходимые запчасти

Для замены кулера моторчика отопителя нужно приобрести новое устройство, артикул штатного вентилятора – 2105-8101130. Стоит он в переделах 100 рублей. Может потребоваться гайка вентилятора, ее артикул – 2101-8101134, а цена – 14 рублей. Если из строя вышел весь моторчик, его можно купить в сборе за 750 рублей. Артикул двигателя – 2101-8101080 или МЭ255-05. При потере целостности кожуха нужно купить новую деталь, артикул – 2105-8101138, цена 200 рублей.

Необходимые для ремонта инструменты

Для ремонта своими руками потребуются обычные инструменты:

  • круглогубцы;
  • ключи на 7 и 10;
  • крестообразная и плоская отвертка.

Самостоятельные работы – рентабельны, ведь вы сэкономите время на поездку в автосервис и деньги. На 25.08.2019 года этот ремонт на СТО обходится в среднем 450 рублей. Более того, в процессе выполнения работ вы проведете ревизию смежных устройств и агрегатов.

Порядок выполнения работ

Перед началом работы, нужно полностью ознакомиться с инструкцией, как починить устройство. Полное понимание процесса разрешит действовать более уверенно. Мастер в первую очередь должен понимать, как снять вентилятор. Сначала нужно подготовить машину к работам: убрать рычаг переключения передач, изъять магнитолу и все колодки с проводами. Теперь можно приступать к работам:

    Чтобы обеспечить доступ к устройству, нежно демонтировать несколько деталей. Сначала нужно снять полку со стороны пассажира, она зафиксирована на 4 болтах.

Теперь нужно изъять панель с прикуривателем, она вынимается отверткой, ей нужно поддеть углы поочередно до щелчка.

Затем нужно демонтировать консоль с кнопками, она легко поднимается отверткой и отводится вверх. Так становятся доступными, расположенные под ней два крепежа, их нужно снять. Теперь деталь абсолютно свободна, ее можно изъять и отложить в сторону.

  • Также доступ к кулеру моторчика перекрывают воздуховоды, для их демонтажа нужно поддеть отверткой пластиковые защелки. Но нужно понимать, что крепежи выполнены из хрупкого пластика, их нужно отгибать осторожно. Теперь открыт доступ к нижней части отопителя. На печке есть четыре защелки – по две с каждой стороны. Их можно отогнуть пальцами или отверткой, но действуйте осторожно – защелки сильно пружинят и отлетают далеко.
  • Теперь доступ к нужному узлу открыт, и можно приступать к снятию вентилятора печки ВАЗ 2107. Электродвигатель и кулер крепятся двумя стальными защелками, одна – сверху, другая – снизу. Отогнуть их можно отверткой с тонким и длинным жалом.

    Демонтированный узел извлекается, а на его место устанавливается новое устройство.

  • Теперь можно выполнять сборку в обратной демонтажу последовательности.
  • Так же вы можете посмотреть порядок работ по замене вентилятора печки на ВАЗ 2107 на этом видео :

    Резюмируем

    Как видно из вышесказанного, замена старого на новый вентилятор отопителя на «семерке» — не сложен. Его может выполнить даже новичок. Все что нужно – точно следовать инструкции и действовать аккуратно. Также стоит отметить, что смазка вентилятора печки – занятие бессмысленное. Если кулер заскрипел, а люфт – небольшой, эта мера может помочь на некоторое время. Но лучше сразу ставить новое устройство.

    Предохранитель прикуривателя на ВАЗ 2109

    Если раньше прикуриватель служил преимущественно в качестве устройства для прикуривания сигарет, то сегодня это одна из наиболее редко используемых функций. Теперь это мобильная розетка для зарядок, регистраторов, насосов и других девайсов.

    Внешний вид прикуривателя

    Правила эксплуатации

    Если в какой-то момент прикуриватель перестанет работать, что произойдет? Все ваше дополнительное оборудование перестанет получать питание. Как результат, вы останетесь без медиацентра, навигатора, не сможете зарядить телефон и так далее.

    Есть несколько важных правил, которых рекомендуется придерживаться в процессе эксплуатации своего ВАЗ 2109, оснащенного прикуривателем.

    1. Не рекомендуется напрямую через прикуриватель подключать компрессоры, которыми сегодня многие подкачивают колеса в пути. Лучше подключить его непосредственно через аккумулятор. Такие устройства потребляют много энергии, создают внушительную нагрузку на электрическую проводку автомобиля. В какой-то момент она может расплавиться, либо сгорит предохранитель.
    2. Не пытайтесь всунуть в гнездо прикурки устройства, разъемы которых больше размера прикуривателя.
    3. Не подключайте металлические предметы. Также не используйте при подключении устройства, оборудование, имеющее металлические кольца на корпусе. Они не редко вылетают, что в результате создает короткое замыкание. В лучшем случае у вас быстро сядет аккумулятор.

    А что за ним

    Причины

    Практика показывает, что существует две основные причины отказа прикуривателя на ВАЗ 2109.

    ПричинаВаши действия
    Сгорел предохранительИскать предохранитель следует внутри монтажного блока. В зависимости от года выпуска вашей девятки, предохранитель, отвечающий на прикуриватель, обозначается F4 или F10. При его сгорании извлеките предохранитель из монтажного блока, замените новым и следите, не повторится ли ситуация. Если он вновь сгорает через время, это говорит о подкорачивании в проводке. Особенность данного предохранителя в том, что он отвечает за сразу несколько устройств, подключенных к нему. Потому проверьте состояние остальных элементов. Быть может, из-за них плавится предохранитель, а не из-за прикурки
    Плохой контактОн может быть частично нарушен или отсутствовать полностью. Извлеките прикуриватель, проверьте, нормально ли сидят провода на клеммах, не разболталось ли устройство. Визуальный осмотр — это хорошо, но лучше все сделать точнее. Возьмите мультиметр, включите в режим вольтметра и проверьте, какое напряжение между черным и красным проводами. Если прибор показывает 12 Вольт, ищите источник неполадок в гнезде прикурки. Если напряжение отсутствует, присутствует разрыв в электропроводке.

    Не работает прикуриватель

    Ремонт

    Если поломки прикуривателя избежать не удалось, вам необходимо предпринять действия по устранению неисправностей. Для этого воспользуйтесь следующим алгоритмом действий.

    1. Проверьте, в каком состоянии находится предохранитель, а также предохранители, соседствующие с F4 или F10. В некоторых случаях плавление одного провоцирует деформацию других плавких элементов.
    2. Если замена предохранителя желаемого результата не дала, придется разобрать розетку.
    3. Извлеките прикуриватель полностью. В гнездо, расположенное на задней части узла, подключите контрольную лампочку и включите зажигание. Если лампа загорелась, это говорит о наличии электричества в цепи. Значит, поломка в самом прикуривателе.
    4. Следует открутить крепежную гайку с задней части прикуривателя. Но предварительно зарисуйте или сфотографируйте положение контактов перед разборкой узла. Так у вас не возникнут проблемы в процессе обратной сборки.
    5. Открутите гайку, отогните металлический компонент от пластикового элемента, отсоедините металлические составляющие.
    6. Теперь перед вами слюдяная пластинка, которая выступает в роли полупроводника. Ее необходимо демонтировать.
    7. Далее собираем узел в обратной последовательности, только уже без пластины. Для установки прикурки придется немного поработать напильником, удалив часть металла для удобной посадки элемента.
    8. Разрушенный полупроводник это наиболее редко встречающаяся проблема с прикуривателями на ВАЗ 2109.
    9. Более распространенная неприятность — окисление контактов или слетевший разъём.
    10. Потому извлеките прикуриватель, визуально осмотрите состояние контактов, разъёмов. При наличии подозрений на неисправность, все контакты отключите, зачистите и установите все по местам. Это касается также клемм.
    11. Либо другой вариант: нарушение целостности электропроводки. Не самый редкий случай, который потребует от вас прозвонить каждый провод, идущий на неисправный агрегат автомобиля. После этого можно убедиться, есть ли разрывы или короткие замыкания в цепи. Поврежденные провода меняются на новые.

    Ремонтные работы

    Работая с проводкой, клеммами и прикуривателем вообще, обязательно соблюдайте меры безопасности. Ремонт электрики на машине сопряжен с потенциальным риском, потому четко следуйте инструкциям или поручайте работу профессионалам.

    Не работает прикуриватель ваз 2114 – как снять, замена, ремонт

    Как многие думают, прикуриватель используют только для сигарет, но практике это не так. Также он служит для подзарядки мобильников, планшетов, навигаторов и прочего. Он является металлической спиралью в пластиковом корпусе, вставляется в особое гнездо в салоне четвёрки. В прикуривателе есть устройство, не позволяющее перегреваться вставке. Самое большое напряжение составляет 12 вольт. Он автоматов выключается при подогревании до определённой температуры и издает щелчок, дабы дать понять водителю о готовности устройства к эксплуатации.

    Причины поломки прикуривателя

    • Сгорание предохранителя;
      Чаще всего это случается из-за устройств с высоким зарядом. Предохранитель не способен справиться с нагрузкой, ведь у него тоже есть свой предел вольтности. Каждый автомобилист, если он использует более крупные устройства, должен иметь при себе аккумулятор.
    • Использование гнезда не по назначению;
      Используются гаджеты, не предназначенные для прикуривателя. Он может заряжать лишь телефоны, планшеты и навигаторы. Более тяжёлые девайсы ему непосильны.
    • Перегорание гнезда.
      В его разъем вставляются штекеры нестандартного образца, или же свободно болтаются.
    • Перегоревшая подсветка;
      При частом использовании прибора, его спираль перегорает, можно заменить головку прикуривателя. Однако, если данная схема не сработала, стоит искать проблему в электрической сети. Чаще всего спираль перегорает из-за недобросовестности водителя и её использовании не по назначению, так как не все виды гаджета подходят для прикуривателя.

    Проверка повреждений

    Чтобы проверить неисправность прикурителя, нм понадобятся:

    1. Две отвёртки (одна крестовая, другая шлицевая);
    2. Паяльник;
    3. Два пинцета (один изогнутый, другой прямой);
    4. Тостер для машин;
    5. Плоскогубцы.

    Где находиться предохранитель прикуривателя?

    Именно на четвёрке, предохранитель лежит в монтажном блоке, находящийся в моторном отсеке. Его вы можете увидеть, когда откроете капот. Блок находиться в правом углу.

    Проверка повреждений

    Чтобы проверить неисправность прикурителя, нм понадобятся:

    1. Две отвёртки (одна крестовая, другая шлицевая);
    2. Паяльник;
    3. Два пинцета (один изогнутый, другой прямой);
    4. Тостер для машин;
    5. Плоскогубцы.

    Проверка работоспособности предохранителей и самого предохранителя

    • Для исследования предохранителя нужно достать его из посадочного места и подсоединить его выводы к щупам мультиметра. Далее подключаем шнуры к леммам аккумулятора.
    • Предохранитель будет считаться рабочим, если загорится лампа или тостер издаст оповещающий знак. Если этого не произошло, то проблема именно в нём.
    • Когда же затруднение не в предохранителе, нужно исследовать разъёмы и точность проводки. Для начала рассмотрим соединение плюсового и массового провода к стакану устройства. Сдвинем защитную изоляцию с контактов и рассмотрим соединения. В случае, если один из шнуров поврежден, придётся его восстанавливать. Далее проверим контакты к колодке номер 1 на монтажном блоке, так как провода подходят только к ней. Осмотрим контакты, отстегнув их от разъёма. В случае, если вы обнаружили следы окисления, лучше всего будет обработать контакты. Если с ними всё в порядке, можно прозвонить шнуры, которые идут с колодки к самому стакану прикуривателя. Обнаружив разрыв шнура, поменяем его локально, а лучше весь жгут.
    • Если вы заметили поломку предохранителя, необходимо срочно ремонтировать прикуриватель. Но для начала нам нужно узнать, какой именно предохранитель нуждается в замене. Откроем люк, в котором расположены все автомобильные предохранители. Нам нужен 20 амперный элемент с маркировкой F. Дабы удостовериться в его работоспособности, нам понадобиться специальный тостер. Если причина поломки именно в этом предохранителе, тостер оповестит о его неисправности.
    • Зачастую автовладельцы совершают ошибку, подключая к прикуривателю внешние устройства. На основании этого смещаются и замыкаются пластины. Дабы устранить это, разбёрем устройство и поставим пластины на своё положение. Далее собираем всё в обратном порядке.
    • Ещё одним фактором неисправности прикуривателя является перегоревшая подсветка. Тут всё значительно проще, мы просто заменим неработующую лампочку, вынув прикуриватель из гнезда, а дальше снова соберём всё по местам.
    • Витки пружины. Если всё остальное в целом и рабочем виде, то неисправность заключается в них. Обратим внимание на их сердцевину и состояние. Если проблема в сердцевине, просто так её не починить. Вернее, её возможно заменить, но найти отдельную деталь составит немалого труда.

    Как снять прикуриватель на ВАЗ-2114?

    1. Вынимаем сам кнопку;
    2. Раскручиваем левую сторону кожи и снимаем её;
    3. Отсоединяем шреккер (нажимаем на фиксатор и снимаем);
    4. Извлекаем сам прикуриватель;
    5. Рассоединяем две части: которая подогревает (металлическая), и которая подсвечивается(зелёная);

    Ремонт прикуривателя

    Предохранитель

    Требующийся нам предохранитель может обозначаться как F4 или F7. Его сила тока составляет 20 ампер. Чтобы его найти, откроем крышку капота четвёрки и найдём черный ящик, там находиться нужная нам деталь. Извлекаем его и тестируем при помощи тестера. Если тот подаст сигнал об исправности предохранителя, кладём его обратно. В ином случае его придётся только менять (менять можно только с таким же напряжением, иначе он просто не справится со своей ролью).

    Лампочка

    При перегорании лампочки починить её уже будет невозможно. Остаётся только менять.

    Магнитола

    Автолюбители зачастую для облегчения задачи подключают энергию магнитолы к контактам прикуривателя. Своими действиями они приводят к неработоспособности магнитолы и перегоранию предохранителя. В данном случае, придётся вызывать мастера, так как своими силами решить проблему будет трудно.

    Заедание кнопки

    Иногда клавиша перестаёт действаовать, и при нажатии ничего не происходит. Есть три способа решения. Попробуйте снять неработающую деталь, восстановить контакты или же замените кнопку полностью.

    Обрыв электроцепи

    У каждого прикуривателя имеется своя плавкая ставка, то есть проволока из олова. Если прикуриватель перегревается, она может разорвать контакты и расплавиться. Чтобы понять, работает АП или нет, применяем тестер и найти место обрыва проволоки. Неопытному автолюбителю будет крайне сложно найти обрыв и устранить неполадки, поэтому лучше вызовите мастера, или более опытного водителя.

    Полупроводник

    Зачастую из строя выходит полупроводник прикуривателя. Бывают случаи, когда при неисправности детали будет достаточно починить. Мы просто убираем полупроводник и снова собираем устройство. Проверяем работоспособность прикуривателя.

    Окисление контакты

    При долгой эксплуатации на контактах появляются окисления и ржавчина. Это можно заметить невооруженным глазом. Из-за отсутствия плотного соединения могут сгорать подключенные электроприборы. Снимем прикуриватель и почистим надфилем контакты.

    Замыкание проводки

    Замыкание проводки можно предотвратить, но лишь заменой самой проводки.

    Итоги

    Чтобы в вашей четвёрке предохранители и прикуриватель служили дольше, умейте за ней ухаживать:

    • Регулярно проверяйте состояние гнезда и прикуривателя;
    • Не перезагружайте его приборами с большим количеством тока;
    • Заменяя предохранители, используйте идентичные детали, иначе это приведёт к перегоранию;
    • Не ленитесь брать с собой дополнительные детали, они никогда не будут лишними.

    Предохранитель прикуривателя ваз 2115 – где найти, как поменять

    Предохранитель прикуривателя ВАЗ 2115, является плавкой вставкой, и располагается в монтажном блоке автомобиля, находящемся в его моторном отсеке. Предохранитель прикуривателя имеет номинал F-7 (30 А), и, помимо обеспечения работы прикуривателя, он отвечает за защиту цепей еще некоторых приборов машины, таких, как: электродвигатель очистителей фар (только в режиме работы), лампа освещения перчаточного отсека, электродвигатель отопителя салона, омыватель ветрового стекла (лобовое), а также, обмотку реле включения обогрева заднего стекла. За это устройство отвечает реле, так, как оно требует повышенной мощности.

    Где находится предохранитель прикуривателя ваз 2115

    Какой предохранитель отвечает за прикуриватель ваз 2115?

    Предохранитель прикуривателя ваз 2115 где найти

    Выделенное место где находится предохранитель прикуривателя.

    Где расположен предохранитель прикуривателя ВАЗ-2115

    Автомобиль ВАЗ-2115 – достаточно популярное средство передвижения, детище отечественного автопрома. Поэтому в Сети нередко можно встретить вопросы от собственников этого автомобиля относительно некорректной работы прикуривателя.

    Дело в том, что в современном мире прикуриватель в большинстве случаев используется вовсе не по назначению. Наиболее часто с его помощью заряжают разнообразные гаджеты. Проще говоря, прикуриватель теперь используется как источник питания в автомобиле. К сожалению, нередко бывает и так, что устройство перестает работать. Причин для этого существует достаточно большое количество. Но в первую очередь необходимо проверить предохранитель.

    Многие считают, что если подсветка гнезда прикуривателя работает, значит, предохранитель цел. Но на самом деле подсветка запитана совершенно от другого устройства. Отсюда следует, что независимо от того, светится ли подсветка, предохранитель прикуривателя на ВАЗ-2115 следует проверить в первую очередь.

    Как заменить предохранитель прикуривателя на ВАЗ-2115

    Для того чтобы заменить предохранитель прикуривателя, который перегорел, или же проверить его работоспособность, следует открыть крышку монтажного блока. На ней, кстати, расположены специальные символы, взглянув на которые, можно с легкостью определить нужный вам предохранитель.

    Но тут существует небольшая проблема. Дело в том, что символа предохранителя на этой схеме нет. В связи с этим водителю либо мастеру, которому доверили ремонт, необходимо будет найти в монтажном блоке схему расположения предохранителей.

    Именно тогда станет понятно, что данная электрическая цепь находится под защитой предохранителя F7(30А).

    Но бывает и так, что при осмотре F7(30А) становится понятно, что он исправен. В таком случае предстоит проверить и еще один предохранитель – F4 (20А). Именно он с большой долей вероятности окажется перегоревшим.

    Замена прикуривателя

    Если же оба предохранителя оказались исправны, скорее всего, сам прикуриватель придется заменить. Сделать это можно как самостоятельно, так и обратившись в сервисные центры. Но наши люди не привыкли платить деньги за то, что с легкостью можно сделать своими руками. Поэтому в сети Интернет много пособий, повествующих о том, как самостоятельно заменить прикуриватель на ВАЗ-2115.

    Все, что потребуется для самостоятельной замены устройства, – это, конечно же, новый прикуриватель и отвертка. Далее действуют по такой схеме:

    1. Отсоединяется провод клеммы «–» на аккумуляторной батарее.
    2. На левой накладке центральной консоли панели приборов необходимо открутить все винты.
    3. Снять накладку.
    4. Колодку жгута проводов нужно отсоединить от прикуривателя.
    5. Вытащить лампу, подсвечивающую пепельницу, причем вместе с колодкой жгута проводов и патроном.
    6. Протолкнуть прикуриватель наружу, невзирая на сопротивление, оказываемое фиксаторами.
    7. Вынуть предохранитель из центральной консоли.
    8. Вынуть патрон предохранителя и лампу подсветки из корпуса.
    9. Лампу прикуривателя вынуть из патрона.
    10. Снять направляющую патрона лампы подсветки прикуривателя.
    11. Взять новый прикуриватель и установить его в обратном порядке.

    Как видим, самостоятельно заменить прикуриватель на ВАЗ-2115 может даже новичок. Тем не менее если вы не уверены в своих силах, лучше всего обратиться к профессионалам своего дела.

    Предохранители ВАЗ 2115: где находятся, замена

    Расположение монтажного блока предохранителей в автомобиле семейства Лада Самара отличное от предыдущих модификаций.

    Где находится: основная плата установлена в моторном отсеке, дополнительный модуль в центральном канале справа.

    Процесс замены предохранителей (далее — модулей) вовсе не сложный, подобный ВАЗ 2110, 2112, но требует внимательности со стороны мастера. Нарушение технологии установки, некорректный подбор модуля влечет его перегрев, короткое замыкание.

    В случае возникновения трудностей с заменой, обратитесь в СТО к специалистам.

    Описание предохранителей на автомобиль ВАЗ 2115: расположение

    Инженеры Лада Самара отказались от применения модулей цилиндрического типа ввиду устарелости конструкции. Что было положительно оценено автолюбителями.

    Вместе с тем, недостаток также очевиден — расположение монтажных блоков в разных местах.

    0 0 голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
