Не работают аварийка и поворотники на ВАЗ-2112: причины, ремонт

Не работают аварийка и поворотники на ВАЗ-2112: причины, ремонт

Если взглянуть на электрическую схему указателей поворота легкового автомобиля ВАЗ-2112, то не трудно догадаться, что она взаимосвязана со схемой аварийной сигнализации. У этих двух систем одно общее реле К3, расположенное в монтажном блоке. Оно значительно больше по размеру в сравнении с другими, рядом стоящими реле. Также, у этих электрических схем один общий 10-ти амперный предохранитель F16.Причиной отказа в работе указателей поворота может стать перегорание одной из трёх ламп, установленных по правому или левому борту автомобиля. Предупреждение водителя о наличии такой неисправности говорит сигнальная лампа на щитке приборов, которая перестаёт моргать. При замене перегоревшей лампы обязательно установите новую лампу, такой же мощности.

Не будут работать указатели поворота и при выходе из строя реле К3. Эту неисправность в принципе можно определить и на слух, так как при переводе рычага под рулевого переключателя в одно из включённых положений неработающее реле К3 не будет издавать характерных щелчков, которые слышны только при замыкании внутри его контактов. При замене вышедшего из строя реле желательно устанавливать точно такое же, какое ставят на автозаводе ВАЗ. Его маркировка 145Р, а реле с маркировкой до 100Р являются контрофактными и они могут быть сразу неисправными или их срок службы будет очень маленьким.

Возможны и более сложные неисправности указателей поворота автомобиля ВАЗ-2112. Одним из таких случаев является тусклое горение ламп указателей поворота при их включении. Это может привести к тому, что ярким солнечным днём, при их включении, они не будут заметны остальным участникам дорожного движения, что может создать аварийную ситуацию или даже привести к ДТП.

Такая неисправность связана с понижением напряжения на клеммах ламп, от чего их нить накала не разогревается до требуемой температуры. А искать эту неисправность придётся в монтажном блоке. Для этого его придётся снимать и разбирать, а затем внимательно осмотреть одну из перемычек на плате выходящую на разъём Ш3.

В связи с тем, что эта перемычка имеет небольшой размер, а через неё подаётся напряжение на большое количество потребителей, что и приводит к падению напряжения на клеммах ламп указателей поворотов при их включении. Для устранения этой неисправности нужно продублировать эту перемычку припаяв дополнительный медный провод.

В ходе эксплуатации автомобиля ВАЗ «десятого семейства» мы сталкиваемся с различными мелкими неисправностями. Например, отказали поворотники или аварийка. Они просто не включаются (не горят), либо наоборот лампа не отключается. Рассмотрим причины проблем в работе указателей поворотов, а также соберем статистику этих недугов.

1 — лампы указателей поворота в блок-фарах; 2 — монтажный блок; 3 — выключатель зажигания; 4 — выключатель аварийной сигнализации; 5 — боковые указатели поворота; 6 — лампы указателей поворота в наружных задних фонарях; 7 — переключатель указателей поворота; 8 — комбинация приборов с контрольными лампами указателей поворота и аварийной сигнализации; К3 — реле-прерыватель указателей поворота и аварийной сигнализации; А — к источникам питания.

  1. Проверить исправность ламп.
  2. Проверить предохранитель поворотников F16 10А и F19 10А.
  3. Проверить реле поворотников – К6 (находится по центру сверху монтажного блока).
  4. Масса поворотников в моторном отсеке, рядом с блок-фарами (все точки крепления «массы»).
  5. Проверить переключатель поворота (подрулевый). Можно его, замыкая контакты колодки 49а и 49аL (для левого) или 49а и 49аR(для правого). Пример неисправности, когда поворотник не выключается.
  6. Проверить кнопку аварийной сигнализации.
  7. Проверить проводку каждого участка по схеме (может быть обрыв, замыкание или плохой контакт). Если в последнее время выполняли установку левого или правого крыла, подкрылков, проследите, чтобы во время сборки саморезы не попали в жгут с проводами.

Знакомая проблема, когда поворотник начинает быстро, часто моргать. Если лампочки исправны, то вероятней всего причина в обрыве цепи или плохом контакте. Проверьте платы задних фонарей. А Вы сталкивались с проблемами в работе поворотников? В чем была причина неисправности? Кстати, а знаете, как сделать трехкратное мигание поворотов

Чаще всего проблемы в работе поворотников на ВАЗ были связаны с: Ключевые слова:

Интересный сайт? Поделись с друзьями.

На сайте рассматривались схемы подключения указателей поворотов и поиск неисправности в различных схемах. Здесь рассмотрим поиск неисправности в случае, когда не работают повороты ВАЗ переднеприводных моделей.

Кнопка аварийки ВАЗ 2114: обзор и варианты замены

Родная, установленная на заводе аварийка ваз 2114 является предметом возмущения очень многих автомобилистов. Причина тут кроется в том, что установлена она не в привычном своем месте — на панели, а смонтирована сбоку кожуха рулевой колонки.

Подобное расположение значительно осложняет быстрое использование кнопки во время движения (например, чтобы сказать «спасибо», что принято у большинства водителей). Именно по этой причине многие и задумываются над ее переносом.

Сразу следует отметить, что кнопка аварийки ваз 2114 имеет нестандартные габариты, в результате чего просто переставить ее с рулевой колонки на евро панель не получится — она просто не влезет. Да и на самом кожухе в месте бывшего расположения кнопки останется большое отверстие.

Именно по этой причине выполнять замену следует в таком порядке:

  • демонтаж родной аварийки;
  • демонтаж кожуха колонки;
  • установка нового кожуха;
  • подключение новой евро кнопки к сети;
  • монтаж кнопки на панель.

Более подробно каждую из этих операций, а также материалы, необходимые для их выполнения, рассмотрим ниже.

Как произвести установку евро кнопки?

Для того, чтобы произвести установку кнопки евро-образца вместо установленной на заводе, потребуется приобрести следующие электронные компоненты:

  1. Евро кнопка аварийки ваз 2114.
  2. Колодка для ее монтажа.
  3. Реле типа HLS4453.
  4. Колодка для указанного реле (можно обойтись без нее, но колодка значительно упрощает сборку).
  5. Около 2 метров провода сечением 0,5 мм кв. или чуть большим.
  6. Клеммы в количестве 6 штук.
  7. Изоляционная лента.

Первое, что потребуется сделать — это соединить новую еврокнопку с электронным реле.

Выполнять это необходимо по следующей схеме:

Все провода, отходящие от новой кнопки к реле, следует хорошо закрепить (желательно — пропаять). А к концам проводов, отходящих от реле к старой кнопке (а точнее — к ее колодке), следует прикрепить клеммы.

Несмотря на то, что соединение при помощи клемм довольно прочное, все-же рекомендуется его пропаять, нанеся небольшое количество припоя на место входа провода — это поможет значительно увеличить надежность и улучшить контакт.

После того, как евро аварийка 2114 и реле будут соединены, нужно будет демонтировать старую кнопку. Для этого сначала вынимаем ее из гнезда, а затем отсоединяем от электронной колодки. Саму колодку следует переместить к европанели (туда, куда предполагается смонтировать новую кнопку), после чего присоединить к ней 6 клемм, отходящих от реле. Делать это нужно согласно нумерации отходящих от реле проводов, которая приводилась на вышеуказанной схеме.

На самой колодке, если ее расположить пустыми гнездами вниз, нумерация будет выглядеть следующим образом (по часовой стрелке): 4-3-2-1-8-7.

Затем отсоединяем кнопку включения габаритных огней от ее колодки и подсоединяем к ней провода, идущие напрямую от кнопки (указаны на схеме). Один — к проводу габаритов (он белый), другой — к минусовому проводу (он целиком черный). Все соединения должны быть хорошо скручены и заизолированы. После этого подсоединяем кнопку габаритов обратно к колодке.

Последнее, что останется сделать перед тем, как евроаварийка на ваз 2114 окончательно будет установлена на свое место — это вынуть одну (любую) заглушку на европанели, подвести к ней соединенную с системой колодку и просто вставить в нее кнопку.

Если в автомашине установлен бортовой компьютер, то перед монтажом новой кнопки аварийной сигнализации его следует обязательно отключить. Другие электронные приборы отключать не обязательно.

Замена кожуха колонки

Как уже говорилось, при извлечении старой кнопки из кожуха рулевой колонки, в последнем остается большое отверстие. Конечно, функционированию машины оно не помешает, но все же кожух лучше заменить.

При выборе нового (а подбирать его придется от других моделей ВАЗа) следует учитывать следующие моменты:

  • наличие всех необходимых отверстий под элементы управления;
  • их расположение;
  • величину отверстия для руля (например, на кожухе для Калины оно очень большое).

Оптимальным же, по отзывам самих автолюбителей, является стандартный кожух (не «евро»!) для 10-й модели.

Кнопка аварийки ВАЗ 2114: обзор и варианты замены

Родная, установленная на заводе аварийка ваз 2114 является предметом возмущения очень многих автомобилистов. Причина тут кроется в том, что установлена она не в привычном своем месте — на панели, а смонтирована сбоку кожуха рулевой колонки.

Подобное расположение значительно осложняет быстрое использование кнопки во время движения (например, чтобы сказать «спасибо», что принято у большинства водителей). Именно по этой причине многие и задумываются над ее переносом.

Сразу следует отметить, что кнопка аварийки ваз 2114 имеет нестандартные габариты, в результате чего просто переставить ее с рулевой колонки на евро панель не получится — она просто не влезет. Да и на самом кожухе в месте бывшего расположения кнопки останется большое отверстие.

Именно по этой причине выполнять замену следует в таком порядке:

  • демонтаж родной аварийки;
  • демонтаж кожуха колонки;
  • установка нового кожуха;
  • подключение новой евро кнопки к сети;
  • монтаж кнопки на панель.

Более подробно каждую из этих операций, а также материалы, необходимые для их выполнения, рассмотрим ниже.

Как произвести установку евро кнопки?

Для того, чтобы произвести установку кнопки евро-образца вместо установленной на заводе, потребуется приобрести следующие электронные компоненты:

  1. Евро кнопка аварийки ваз 2114.
  2. Колодка для ее монтажа.
  3. Реле типа HLS4453.
  4. Колодка для указанного реле (можно обойтись без нее, но колодка значительно упрощает сборку).
  5. Около 2 метров провода сечением 0,5 мм кв. или чуть большим.
  6. Клеммы в количестве 6 штук.
  7. Изоляционная лента.

Первое, что потребуется сделать — это соединить новую еврокнопку с электронным реле.

Выполнять это необходимо по следующей схеме:

Все провода, отходящие от новой кнопки к реле, следует хорошо закрепить (желательно — пропаять). А к концам проводов, отходящих от реле к старой кнопке (а точнее — к ее колодке), следует прикрепить клеммы.

Несмотря на то, что соединение при помощи клемм довольно прочное, все-же рекомендуется его пропаять, нанеся небольшое количество припоя на место входа провода — это поможет значительно увеличить надежность и улучшить контакт.

После того, как евро аварийка 2114 и реле будут соединены, нужно будет демонтировать старую кнопку. Для этого сначала вынимаем ее из гнезда, а затем отсоединяем от электронной колодки. Саму колодку следует переместить к европанели (туда, куда предполагается смонтировать новую кнопку), после чего присоединить к ней 6 клемм, отходящих от реле. Делать это нужно согласно нумерации отходящих от реле проводов, которая приводилась на вышеуказанной схеме.

На самой колодке, если ее расположить пустыми гнездами вниз, нумерация будет выглядеть следующим образом (по часовой стрелке): 4-3-2-1-8-7.

Затем отсоединяем кнопку включения габаритных огней от ее колодки и подсоединяем к ней провода, идущие напрямую от кнопки (указаны на схеме). Один — к проводу габаритов (он белый), другой — к минусовому проводу (он целиком черный). Все соединения должны быть хорошо скручены и заизолированы. После этого подсоединяем кнопку габаритов обратно к колодке.

Последнее, что останется сделать перед тем, как евроаварийка на ваз 2114 окончательно будет установлена на свое место — это вынуть одну (любую) заглушку на европанели, подвести к ней соединенную с системой колодку и просто вставить в нее кнопку.

Если в автомашине установлен бортовой компьютер, то перед монтажом новой кнопки аварийной сигнализации его следует обязательно отключить. Другие электронные приборы отключать не обязательно.

Замена кожуха колонки

Как уже говорилось, при извлечении старой кнопки из кожуха рулевой колонки, в последнем остается большое отверстие. Конечно, функционированию машины оно не помешает, но все же кожух лучше заменить.

При выборе нового (а подбирать его придется от других моделей ВАЗа) следует учитывать следующие моменты:

  • наличие всех необходимых отверстий под элементы управления;
  • их расположение;
  • величину отверстия для руля (например, на кожухе для Калины оно очень большое).

Оптимальным же, по отзывам самих автолюбителей, является стандартный кожух (не «евро»!) для 10-й модели.

Замена прикуривателя на ВАЗ 2112

Для современного водителя это устройство, находящееся рядом с пепельницей, стало практически незаменимым. Прикуривателем пользуются даже некурящие водители, ведь через него можно осуществить подключение зарядного устройства для мобильного телефона, планшета или прочих гаджетов. Поэтому поломка прикуривателя становится реальным неудобством для владельца авто.

Однако извлечь устройство и осуществить ремонт несложно самостоятельно. О том, почему перегорает прикуриватель, как своими руками снять его на ВАЗ 2112 и заменить новой деталью – читайте в статье.

Видеоинструкция


Подключение осуществляется однотипно для всех моделей семейства ВАЗ: 2110, 2111, 2112 или 21124. Если прикуриватель не работает, то, перед тем, как извлечь его и приступить к демонтажу, нужно купить новую деталь. На рынке представлено много вариантов.

Основной фактор при выборе прикуривателя – стоимость элемента. Слишком низкая цена говорит о том, что при производстве использовались некачественные материалы. При нагреве они могут быть повреждены, а сам прикуриватель – работать некорректно. Продаются короткие элементы по евростандарту. Такая деталь не подойдет для старых моделей – придется поменять само гнездо, дополнительно купив европанель.

О том, как выбрать устройство на ВАЗ 2112, расскажет видео.

Снятие прикуривателя на ВАЗ 2111

Перед ремонтом необходимо изучить схему, как подключить обратно устройство (см. фото), и какой инструмент нужен. Чтобы снять прикуриватель, понадобятся:

  • крестовая и стандартная отвертка;
  • пинцет;
  • паяльник;
  • защитные перчатки.

Далее нужно извлечь прикуриватель и приступать к замене.

  1. Открываем капот и отсоединяем минусовой провод от разъема аккумуляторной батареи. Это обесточит систему зажигания и исключит риск короткого замыкания. Рекомендовано отсоединять минусовую клемму из-за того, что масса идет на кузов автомобиля.
  2. Приступаем к разборке прикуривателя, открутив по два болта крепления облицовки в нижней части тоннеля.
  3. Далее следует отыскать разъем для подсветки. Извлечь его можно, нажав на пластиковые замки.
  4. Убираем накладку возле ручника, поддев ее отверткой.
  5. Снимаем чехол рычага КПП – он держится на пластиковых защелках.
  6. Выкручиваем винт под чехлом ручки коробки.
  7. Сдвигаем сиденья назад и демонтируем крепления с боков тоннеля.
  8. Выкручиваем еще два болта в задней части кожуха.
  9. Демонтируем тоннель, получив доступ к гнезду прикуривателя.
  10. Вытаскиваем его из патрона, зажав крепящие разъемы.
  11. Нажимаем на фиксирующую защелку, производим снятие подсветки.

Теперь можно сменить прикуриватель ВАЗ 2112 на евро или на рабочий элемент. Процесс сборки осуществляется в обратном порядке: теперь можно пользоваться им по назначению или заряжать мобильные устройства. Смотреть видео о том, как снять прикуриватель с десятки ВАЗ или Приоры, а затем поменять его новым – можно в данном разделе.

Частые неполадки и пути их устранения

Перед тем, как менять прикуриватель, следует проинспектировать другие частые места поломок. Возможно, удастся отремонтировать деталь, не проводя замену и демонтаж.

К частым неполадкам относятся.

  1. Перегоревший предохранитель. Для проверки этого элемента необходимо подключить стандартную 12-вольтовую лампу в гнездо, а затем провернуть ключ зажигания. Если лампа не зажглась, то предохранитель перегорел. Его нужно извлечь и заменить. Необходимо добраться до блока под передней панелью и снять нерабочий элемент.
  2. Отошедшие или окислившиеся контакты. Необходимо продиагностировать разъемы автоприкуривателя ВАЗ на наличие ржавчины, поджать для плотного соприкосновения.
  3. Отпавшие провода. Возрастная проблема, которую тоже стоит принять во внимание. Для устранения следует припаять их к своим посадочным местам.
  4. Перегоревшая спираль. Лечится демонтажем и установкой нового гнезда. Для продления срока жизни желательно не подключать приборы с высокой силой тока типа компрессора для накачки шин.

Ремонт прикуривателя ВАЗ 2111


Если процесс демонтажа показался слишком сложным, то есть более простой способ. Снять прикуриватель с десятки можно без разборки передней панели.

  1. Извлечь накладки нижней части тоннеля.
  2. Найти фишку подключения, разъединить разъемы.
  3. Засунуть палец в гнездо устройства.
  4. Пинцетом зацепить металлическую часть и тянуть ее, чтобы снять. Желательно не применять грубую силу для демонтажа. Если элемент не выходит, то следует тянуть поочередно за каждую сторону, чтобы извлечь.
  5. Осуществить полный демонтаж патрона не позволят провода, заведенные в разъемы фишки. Поэтому следует подогнуть контакты внутри нее и вынуть провода из пластикового разъема. Далее вытягивать элемент, чтобы снять и заменить его новым.
  6. После демонтажа к детали паяльником припаиваются провода.
  7. Затем осуществляется сборка в обратном порядке.

Пошаговая инструкция по снятию прикуривателя ВАЗ 2112 без разборки тоннеля показана в видео.

Кнопка аварийки ваз 2112 европанель

Блок предохранителей ваз 2112

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей. Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители, реле и как найти нужный из них, прочитайте эту статью.

Схема

К1 – реле контроля исправности лампочек;
К2 – реле передних дворников;
K3 – реле-прерыватель повторителей и аварийной сигнализации;
К4 – реле включения ближнего света;
К5 – реле включения дальнего света;
К6 – дополнительное реле;
К7 – реле включения обогрева заднего стекла;
K8 – резервное реле (на автомобилях серии 110 не устанавливается);

F1-F20 на схеме — плавкие предохранители. Цепи в автомобиле защищены плавкими предохранителями из расчета на определенный номинальный ток (в А). Цепь заряда аккумуляторной батареи, цепь генератора, зажигание и пуск двигателя являются исключениями.

Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел, затем устраните причину, по которой он был поврежден и уже после этого установите новый. Ниже приведен список предохранителей, а также информацию по каждому из них.

* Никогда не заменяйте плавкие предохранители на перемычки, это может привести в выходу из строя некоторые устройства.

Жрет ремень грм по ссылке.

F1 — 5A — Лампы освещения: приборов, габаритов на приборной панели, номеров, подсветка багажника, левые габариты
F2 — 7,5A — Ближний свет (левая фара)
F3 — 10A — Дальний свет (левая фара)
F4 — 10A — Передняя правая противотуманная фара
F5 — 30A — Электрические двигатели стеклоподъемников дверей
F6 — 15A — Переносная лампа (прикуриватель)
F7 — 20A — Звуковой сигнал, вентилятор радиатора
F8 — 20A — Элемент обогрева заднего стекла
F9 — 20A — Очиститель и омыватель лобового стекла
F10 — 20A — Резервный
F11 — 5A — Лампы габаритного света правой стороны
F12 — 7,5A — Ближний свет (правая фара)
F13 — 10A — Дальний свет (правая фара)
F14 — 10A — Противотуманная фара (левая)
F15 — 20A — Электрический обогрев сидений
F16 — 10A — Поворотники, аварийный сигнал
F17 — 7,5A — Освещение салона, подсветка замка зажигания, стоп сигнал
F18 — 25A — Отопитель салона, подсветка бардачка, прикуриватель
F19 — 10A — Реле контроля исправности ламп стоп-сигнала и габаритного света, блокировка замков дверей.
F20 — 7,5A — Противотуманные задние фары

Дополнительный блок реле находится с левой стороны в ногах пассажира

Обозначения реле и предохранителей:

1. Модуль зажигания
2. Датчики подогрева, расхода воздуха, скорости
3. Топливные форсунки, насос, реле
4. Вентилятор
5. Бензонасос
6. Зажигание

Как снять воздуховоды 2112. Европанель. Снятие дефлекторов печки. 2110, 2111, 2112

Для просмотра онлайн кликните на видео ⤵

Как снять дефлектор-воздуховод ВАЗ 2110 2111 2112Подробнее

Дребезг дефлекторов отопителя (ПЕЧКА) ВАЗ 2110, 2111, 2112. Устраняем «сверчки» в салоне.Подробнее

Снятие решётки воздуховода ВАЗ 2110Подробнее

Ремонт дефлекторов ваз 2112 (Европанель)Подробнее

как снять направляющие воздуха от печки ваз 2110 — 2112Подробнее

Замена боковых решеток (сопла обдува) на торпедо ВАЗ 2110 (старая панель) без переделок.Подробнее

Замена салонного фильтра на ВАЗ 2110, 2111 и 2112 полезные советыПодробнее

Замена радиатора отопителя (печки) ВАЗ 2110-2112 ПОДРОБНО и ПРОСТО про обогрев авто! Проще некуда!Подробнее

Панели приборов и воздуховоды. ВАЗ 2110, 2112.Подробнее

как снять торпеду ваз 2110Подробнее

Замена радиатора отопителя(печки) нового образца ВАЗ 2110, 2111, 2112Подробнее

Как вытащить предмет из печки ваз/УПАЛА ЗАЖИГАЛКА(флешка и т.д.) В ОБДУВ ЛОБОВОГО СТЕКЛАПодробнее

Почему печка не дует в ноги ваз 2111,2110Подробнее

Замена центрального дефлектора ваз 2110.часть 1Подробнее

Дефлекторы от Гранты на ВАЗ 2110.Подробнее

Евро панель ваз 2110-11-12Подробнее

Снятие панели ваз 2110-2112 /старого образца /Подробнее

Ч.1 Упал предмет в обдув лобового стекла ваз 2110-12Подробнее

Замена лампочки в блоке управления печкой ваз 2110 11 12Подробнее

Электрическая схема автомобиля ВАЗ 2112

Электросхема ВАЗ 2112 — общая схема подключения электрооборудования и приборов, блок управления двигателем и предохранители. При обслуживании и ремонте системы управления двигателем этого, и других автомобилей семейства ВАЗ всегда выключайте зажигание. При проведении сварочных работ отсоединяйте контроллер от жгута проводов. Контроллер содержит электронные компоненты, которые могут быть повреждены статическим электричеством, поэтому не прикасайтесь руками к его выводам. На работающем двигателе не отсоединяйте и не поправляйте электрические разъемы.

Электросхема — несколько вариантов

Схема управления двигателем VAZ 2112

1 — реле зажигания; 2 — выключатель зажигания; 3 — аккумуляторная батарея; 4 — нейтрализатор; 5 — датчик концентрации кислорода; 6 — адсорбер с электромагнитным клапаном; 7 — воздушный фильтр; 8 — датчик массового расхода воздуха; 9 — регулятор холостого хода; 10 — датчик положения дроссельной заслонки; 11 — дроссельный узел; 12 — колодка диагностики; 13 — тахометр; 14 — спидометр; 15 — контрольная лампа «CHECK ENGINE»; 16 — блок управления иммобилайзером; 17- модуль зажигания; 18 — форсунка; 19 — регулятор давления топлива; 20 — датчик фаз; 21 — датчик температуры охлаждающей жидкости; 22 — свеча зажигания; 23 — датчик положения коленчатого вала; 24 — датчик детонации; 25 — топливный фильтр; 26 — контроллер 2112; 27 — реле включения вентилятора; 28 — электровентилятор системы охлаждения; 29 — реле включения электробензонасоса; 30 — топливный бак; 31 — электробензонасос с датчиком указателя уровня топлива; 32 — сепаратор паров бензина; 33 — гравитационный клапан; 34 — предохранительный клапан; 35 — датчик скорости ВАЗ-2112; 36 — двухходовой клапан.

На двигателях ВАЗ-2112 и части двигателей ВАЗ-2111 установлена система распределенного фазированного впрыска: топливо подается форсунками поочередно в соответствии с порядком работы цилиндров, что снижает токсичность отработавших газов. В этом случае на головке блока цилиндров устанавливается датчик фаз, а на шкиве распределительного вала -диск с прорезью в ободе.

Схема электрических соединений ЭСУД Россия-83 Bosch 1.5.4, Январь 5.1.2 ВАЗ-21103, 21113, 2112

  1. — форсунки;
  2. — свечи зажигания;
  3. — модуль зажигания;
  4. — колодка диагностики;
  5. — контроллер;
  6. — колодка, присоединяемая к жгуту панели приборов;
  7. — главное реле;
  8. — предохранитель главного реле;
  9. — реле электровентилятора;
  10. — предохранитель цепи питания контроллера;
  11. — реле электробензонасоса;
  12. — предохранитель цепи питания электробензонасоса;
  13. — датчик массового расхода воздуха;
  14. — датчик положения дроссельной заслонки;
  15. — датчик температуры охлаждающей жидкости;
  16. — регулятор холостого хода;
  17. — датчик детонации;
  18. — датчик положения коленчатого вала;
  19. — датчик положения распределительного вала(фаз);
  20. — блок управления АПС;
  21. — индикатор состояния АПС;
  22. — датчик скорости;
  23. — электробензонасос с датчиком уровня топлива;
  24. — датчик контрольной лампы давления масла;
  25. — датчик указателя температуры охлаждающей жидкости;
  26. — датчик уровня масла;
  27. — колодка, присоединяемая к жгуту системы зажигания;
  28. — комбинация приборов;
  29. — монтажный блок;
  30. — электровентилятор системы охлаждения;
  31. — выключатель зажигания;

А — колодка присоединяемая к жгуту салонной группы АБС; В — колодка, присоединяемая к жгуту кондиционера; С — колодка, присоединяемая к колодке R жгута переднего; D — провод, присоединяемый к выключателю зажигания (лампа подсветки); Е — колодка, присоединяемая к голубо-белым проводам, отсоединённым от выключателя зажигания; F — к клемме «+» аккумуляторной батареи; G1,G2 — точки заземления; L — контакты колодки к маршрутному компьютеру; М — контакт колодки к блоку бортовой системы контроля; N — контакты колодки жгута панели приборов и жгута переднего; R — колодка, присоединяемая к колодке С жгута системы зажигания; Z — к клемме «В+» генератора автомобиля ВАЗ-2112.

Предохранители и реле 2112

Номер предохранителя Сила тока, А Защищаемые цепи

  1. F1 5 Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта
  2. F2 7,5 Левая фара (ближний свет)
  3. F3 10 Левая фара (дальний свет)
  4. F4 10 Правая противотуманная фара
  5. F5 30 Электродвигатели стеклоподъемников дверей
  6. F6 15 Переносная лампа
  7. F7 20 Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
  8. F8 20 Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
  9. F9 20 Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла
  10. F10 20 Резервный
  11. F11 5 Лампы габаритного света правого борта
  12. F12 7,5 Правая фара (ближний свет)
  13. F13 10 Правая фара (дальний свет). Контрольная лампа включения дальнего света
  14. F14 10 Левая противотуманная фара
  15. F15 20 Электрообогрев сидений. Блокировка замка багажника
  16. F16 10 Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
  17. F17 7,5 Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)
  18. F18 25 Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель
  19. F19 10 Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер)
  20. F20 7,5 Лампы задних противотуманных фонарей ВАЗ-2112.
  1. К1 – реле контроля исправности ламп;
  2. К2 – реле очистителя ветрового стекла;
  3. K3 – реле-прерыватель указателей поворота и аварийной сигнализации;
  4. К4 – реле включения ближнего света фар; К5– реле включения дальнего света фар;
  5. К6 – дополнительное реле;
  6. К7 – реле включения обогрева заднего стекла;
  7. K8 – резервное реле авто.

Подключение магнитолы через кнопку ваз

Как известно в старых российский автомобилях не предусмотрена штатная автомагнитола и поэтому все подключают ее самостоятельно. Вот один из способов подключения через кнопку, что бы не садился аккумулятор и не сбивались настройки магнитолы.

Обычно ее подключают так:

черный провод — масса
красный и желтый соединяют вместе делая один и подсоединяют к аккумулятору. (красный провод отвечает за питание, а желтый за настройки).

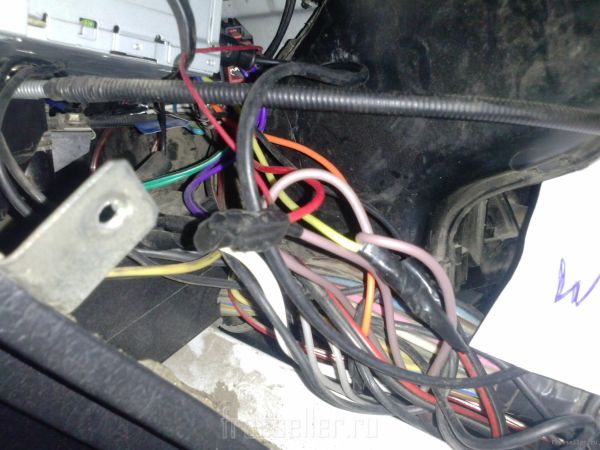

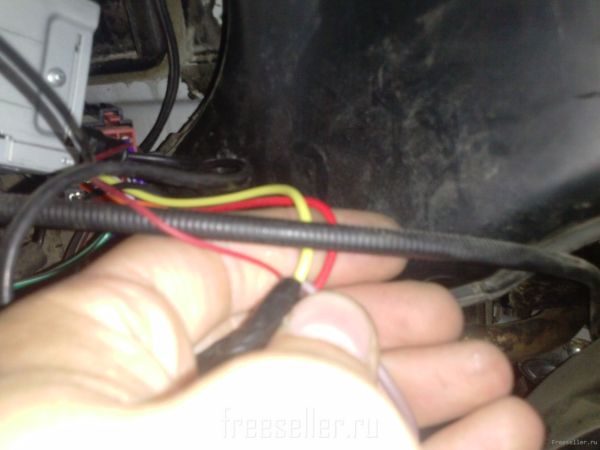

Так вот, чтобы питание отключалось, а настройки не сбивались, необходимо красный провод разрезать и подсоединить его к кнопке в любом удобном для Вас месте.

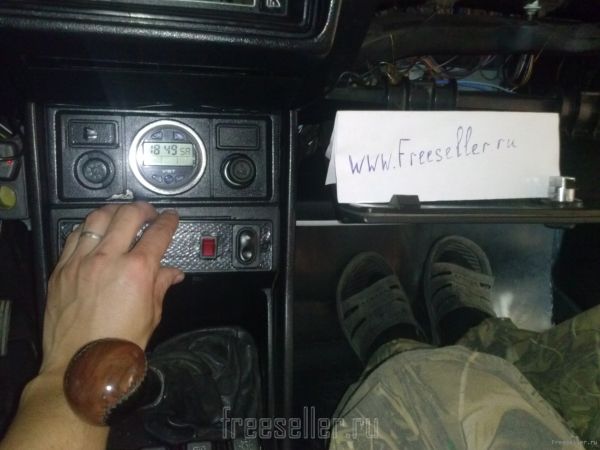

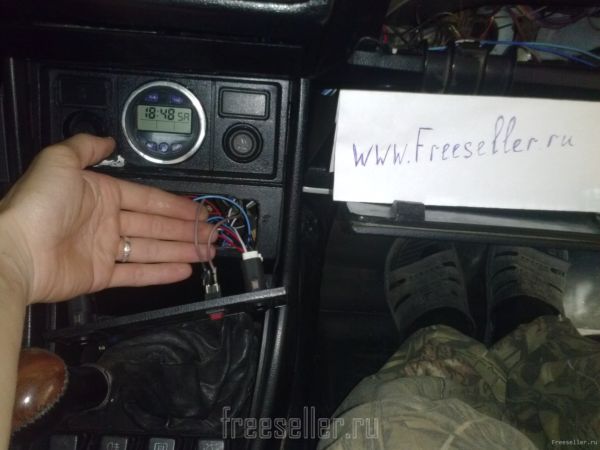

Я установил ее на одной площадке вместе со стеклоподъемниками. (Если кому интересно как их установить, можно посмотреть в моей предыдущей публикации «Установка стеклоподъемников на Ваз-классику своими руками»-)

В случае же с индивидуальными разъемами магнитолы, можно купить либо разъем переходник под ISO, либо обрезать провода и соединить их к колодке индивидуального разъема по схеме (что не рекомендуется делать, в крайнем случае стоит использовать термоусадочные кембрики и меры предосторожности).

Важным моментом при подключении магнитолы является правильно подцепить плюсовой провод. Для подключения магнитолы его лучше брать напрямую от АКБ через предохранитель. Диаметр проводки должен быть не меньше чем на разъеме магнитолы. В крайнем случае, подключить магнитолу от прикуривателя.

Пример: схема штатного подключения магнитолы для уменьшения утечки:

Чёрный — земля
Желтый — силовое питание +12 вольт, от АКБ
Красный — сигнал на включение магнитолы (от замка зажигания), слаботочные +12 вольт (логическая «1»).
Синий — включение Антенны или др. устройств (слаботочные +12 вольт при вкл. магнитолы)
Диоды — любые, достаточно слаботочных типа КД522Б

Для подключения магнитолы нужно подать плюс на два провода (красный и желтый):

  1. Желтый — отвечает за питание памяти магнитолы (настройки)
  2. Красный — (силовой) отключает работу магнитолы.
По инструкции красный провод подключается через замок зажигания, таким образом магнитола будет выключаться после отключения зажигания.

Для владельцев автомобилей ВАЗ 2110, чтобы не тянуть провод до замка зажигания, можно подключиться к 5 контакту колодки БСК:

Однако, такое подключение имеет свои недостатки, например, вместе с пассажиром нужно оставлять ключ зажигания, чтобы он слушал музыку, да и при включенном зажигании электропотребление увеличивается.

Поэтому зачастую эти два провода (желтый и красный) скручивают вместе и подключают к постоянному плюсу вместе. Теперь магнитола работает всегда, вне зависимости от зажигания. Отрицательный момент такого подключения магнитолы является постоянное потребление тока (в зависимости от модели магнитолы потребляемый ток разный), что приводит к разряду АКБ при длительной стоянке автомобиля.

Подключение магнитолы через дополнительную кнопку

Чтобы исключить утечку тока в разрез красного провода ставят кнопку:

  1. Кнопка в разрез красного провода магнитолы;
  2. Кнопку переключает между постоянным «плюсом» и после зажигания;
  3. Через сигнализацию.

С первым вариантом думаю все ясно: просто в разрез красного провода на магнитолу вешается обычная кнопка вкл/выкл. Таким образом магнитола у вас работает всегда, но если Вы решили оставить машину на длительное время на стоянке, то просто выкл. кнопкой подачу тока на магнитолу.

Второй вариант, когда вместо обычной кнопки используется кнопка аварийки. Вторую кнопку аварийки Вы будете использовать именно для того, чтобы переключать режим питания магнитолы:

  1. Кнопка нажата — питание на магнитолу через постоянный плюс
  2. Кнопка не нажата — питание на магнитолу через плюс от зажигания

Пример подключения автомагнитолы:

  • Провод подсветки магнитолы к проводу подсветки прикуривателя.
  • Плюс после зажигания с колодки часов (оранжевый провод)
  • Постоянный плюс с АКБ или прикуривателя.
  • Массу «-» с прикуривателя

Третий вариант: можно смонтировать простую схему которая будет подавать плюс и отключать его автоматически от сигнализации.
Если в автомобиле есть двухпроводной соленоид с срабатыванием на закрывание и открывание путем изменения полярности для каждой из этих операций, то работать он должен так:
При открытии дверей положительный импульс с соленоида подается на реле Р1, при этом реле сработает и фактически перейдет в режим самоподхватывания, обеспечивая питание от аккумулятора через выводы своих контактов и реле Р2 и подключая магнитолу к питанию.

При положительном импульсе во время закрытия произойдет срабатывание реле Р2, при этом цепь питания реле Р1 и магнитолы оборвется, магнитола отключится, а реле перейдет в обесточенное состояние. Но у этой схемы тоже есть минус — это повышенное энергопотребление за счет дополнительного реле Р1, которое всегда будет включено вместе с работающей магнитолой.

Заключение

Теперь учитывая все тонкости подключения магнитолы Вы можете попробовать самостоятельно подключить ее по одной из предложенных схем. Провода хорошо изолируйте во избежание короткого замыкания в дальнейшем. Смотрите также (пароль на архив: lada2111.rf).
Определить ток утечки АКБ после подключения магнитолы вы можете по .

Традиционным способом подключения магнитолы является параллельное соединение красного провода (сигнал на включение магнитолы в режиме ожидания от ЗЗ) и желтого провода (питание памяти магнитолы, постоянные +12 В от АКБ). В этом случае включение/выключение осуществляется только с помощью кнопки на панели магнитолы.

Некоторые магнитолы выполнены схематично так, что усилитель магнитолы (выходные каскады) постоянно питаются и в режиме ожидания. Соответственно, такая магнитола будет потреблять повышенный ток, что может привести к быстрой разрядке АКБ при длительной стоянке автомобиля.

Простой и эффективный способ для снижения потребления в режиме ожидания – поставить дополнительную кнопку в разрыв красного провода, вывести ее на консоль и отключать питание магнитолы при длительной стоянке.

Примечание: Провода в контактной колодке короткие, нужно удлинить их до 20 см. Никаких скруток, только пайка!

На фото видны разъемы штатной аудиоподготовки (коричневый – выход на динамики; серый – питание и «земля»).
Примечание: Желтого провода в штатном сером разъеме нет. От АКБ идет только красный провод с разветвлением на контакт желтого провода и контакт красного провода магнитолы. Так с завода реализовано параллельное соединение красного и желтого проводов.

Провода от контактов А и В новой кнопки, соединяем с контактами А и В кнопки обогрева заднего стекла, кнопки ПТФ или др.
Примечание: Во избежание короткого замыкания при монтаже, АКБ лучше отключить.

Предохранители и реле ВАЗ 2112. Расположение. Описание.

Расположение

Монтажный блок реле и предохранителей расположен с левой стороны от рулевой колонки в панели приборов.

Типы монтажных блоков

Блок 2110-3722010

Блок 2110-3722010-01

Блок 2110-3722010-08

Предохранители

F1 (5А)

  • Фонари освещения номерного знака
  • Контрольная лампа включения габаритного освещения
  • Лампа освещения багажника
  • Лампы освещения приборов
  • Лампы габаритного света левого борта

F2 (7.5А)

  • Левая фара (ближний свет)

F3 (10А)

  • Левая фара (дальний свет)

F4 (10А)

  • Правая противотуманная фара

F5 (30А)

  • Электродвигатели стеклоподъемников дверей

F6 (15А)

  • Штепсельная розетка для переносной лампы

F7 (20А)

  • Электродвигатель вентилятора системы охлаждения двигателя / Звуковой сигнал

F8 (20А)

  • Элемент обогрева заднего стекла и реле включения обогрева контакты)

F9 (20А)

  • Клапан рециркуляции
  • Электродвигатель омывателя стекол
  • Электродвигатель очистителя заднего стекла
  • Электродвигатель очистителя ветрового стекла
  • Электродвигатель очистителя фар

F10 (20А)

F11 (5А)

  • Лампы габаритного света правого борта

F12 (7.5А)

  • Правая фара (ближний свет)

F13 (10А)

  • Правая фара (дальний свет)
  • Контрольная лампа включения дальнего света фар

F14 (10А)

  • Левая противотуманная фара

F15 (20А)

  • Электрообогрев сидений
  • Блокировка замка багажника

F16 (10А)

  • Реле–прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
  • Контрольная лампа аварийной сигнализации

F17 (7.5А)

  • Задние фонари (лампы стоп-сигнала)
  • Плафон внутреннего освещения кузова
  • Лампа индивидуальной подсветки
  • Лампа подсветки выключателя зажигания
  • Часы (маршрутный компьютер)

F18 (25А)

  • Лампа освещения вещевого ящика
  • Контроллер отопителя
  • Прикуриватель

F19 (10А)

  • Блокировка замков дверей
  • Задние фонари (лампы света заднего хода)
  • Реле контроля исправности ламп стоп-сигнала и габаритного света
  • Указатели поворотов с контрольными лампами
  • Обмотка возбуждения генератора
  • Блок индикации бортовой системы контроля
  • Комбинация приборов
  • Часы (маршрутный компьютер)

F20 (7.5А)

  • Лампы задних противотуманных фонарей

F21

F22

F23

K1

  • Реле контроля целостности ламп (4412.3747 / 2110-3747410)

K2

  • Реле-прерыватель стеклоочистителя (524.3747 / 2110-3747710)

K3

  • Реле-прерыватель указателей поворота и аварийной сигнализации (492.3747 / 2108-3747010-02)

K4

  • Реле включения ближнего света фар (113.3747 / 2105-3747210-10)

K5

  • Реле включения дальнего света фар (113.3747 / 2105-3747210-10)

K6

  • Реле дополнительное (71.3747-01 / 2110-3747310-01)

K7

  • Реле включения обогрева заднего стекла (113.3747 / 2105-3747210-10)

K8

  • Реле задних противотуманных фонарей (113.3747 / 2105-3747210-10)

Дополнительные предохранители и реле

Расположение

Дополнительные предохранители и реле установлены за боковой облицовкой консоли, крепящейся двумя винтами, с правой стороны панели приборов.

Предохранители

1 (15А)

  • Модуль зажигания
  • Контроллер

2 (15А)

  • Клапан продувки адсорбера
  • Датчик скорости автомобиля
  • Датчик кислорода (подогрева)
  • Датчик расхода воздуха

3 (15А)

  • Реле топливного насоса
  • Топливный насос
  • Форсунки.

K4

  • Реле электровентилятора

K5

  • Реле электробензонасоса

K6

  • Главное реле (реле зажигания)
0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
