Блок управления светом уаз патриот

Блок управления светом уаз патриот

Доброго времени суток, господа уазоводы или просто интересующиеся.

Сегодня моя история будет о таком эпическом, любимом и воспетом всеми уазоводами девайсе, как МУС. Он же модуль управления Светой светом. При гуглении любой информации о нем создается впечатление что он ломается абсолютно у всех и всегда. Ну и мой конечно не исключение. Машина мне досталась с красивенькой колхозной кнопкой включения фар. Посмотрел я на нее, подумал, и пришел к выводу что колхоза я не люблю. Да и неудобно как-то. Плюс ко всему, фары в таком исполнении не гасли после выключения зажигания. Все это, в куче с желанием поковырять что-то простенькое и неглобальное привели меня к снятию и разборке МУСа.

Что, как, и почему.
Я впервые в руках держал девайс в котором все защелки были целы, но ни одна не держала и крышка отваливалась сама. Это прямо магия какая-то. Так же подумал кто-то до меня и связал корпус медной проволочкой. Я в последствии тоже решил что это есть гут и связал черной ниточкой. Хотя может быть надо было красной… Видимо до производства нормальных защелок технологии еще не дошли.

Внутрянка устройства сделана довольно качественно: хорошее качество печатной платы, импортные компоненты, качественная и ровная пайка… Кстати о пайке, чтоб разобрать эту штуковину надо отпаять разъем. А сделать это не очень просто ввиду той же качественной пайки, металлизированных отверстий и тыльной стороны платы. Так что пришлось много-много раз щелкать отсосом (не подумайте, это прибор такой, а не состояние души когда отремонтировать ничего так и не удалось). Только когда весь припой удален, плату можно снять. Без этого, увы, до контактов не добраться. А проблема была именно в них. Сопротивление на контактах включения фар прыгало от 3 до 150 Ом. Снимаем плату, видим на ней прямоугольную коробочку. Можно ее сперва отпаять, можно не отпаивать и так открыть. В ней контактики. Подгоревшие, естественно. Их надо аккуратно зачистить мелкой наждачкой и можно коробочку собирать. На этом ремонт можно было бы закончить, если бы не конструктивные ляпы этого прекрасного устройства, об устранениях которых я вам и расскажу.

  • Вы здесь:
  • Главная
  • Электрооборудование УАЗ
  • Модуль управления светотехникой УАЗ Патриот 142.3769-01, Авар, 3163-3709600-01

Корзина

0 Товары0.00 руб.
В корзину

только 2 комплекта

8 900 руб

7 100 руб

Расширители арок 2015-2018 г

3 750 руб

ПОТОЛОЧНАЯ КОНСОЛЬ
ПОД РАЦИЮ

2 500 руб

САПУНЫ ПОД КАПОТ

1950 руб

Карманы в багажник УАЗ Патриот

Автобокс своими руками

Модуль управления светотехникой 471.3769 на Уаз Патриот, каталожный номер 3163-3709600-10, предназначен для коммутации электрических цепей управления головным освещением, передними и задними противотуманными огнями, углом наклона светового пучка автомобильных фар, регулирования уровня освещения органов управления и приборов.

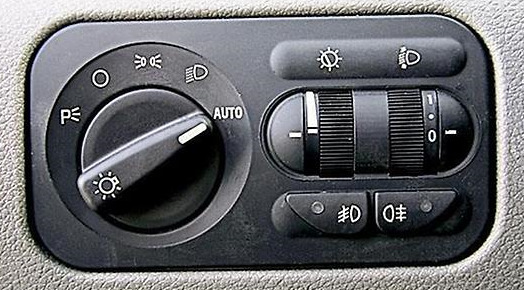

Модуль управления светотехникой (МУС) 471.3769 на Уаз Патриот, назначение выключателей и регуляторов.

1. Выключатель наружного освещения. Имеет пять положений (по часовой стрелке) :

— парковка — при выключенном зажигании включены габаритные огни и освещение номерного знака, подсветка приборов отсутствует.
— освещение выключено
— включены габаритные огни
— включено головное освещение
— автомат — при включении зажигания автоматически включаются ближний свет фар, габаритные огни, освещение номерного знака и подсветка панели приборов.

2. Регулятор освещения комбинации приборов. Интенсивность освещения изменяется вращением регулятора.
3. Регулятор корректора фар. Вращением регулятора корректируется угол наклона пучка света фар в зависимости от загрузки автомобиля :

— О — один водитель или водитель с пассажиром на переднем сиденье
— точка между О и 1 — все места в салоне заняты, 5 человек
— 1 — все места заняты, 9 человек, или все места в салоне заняты плюс груз в багажном отделении до допустимой нагрузки на заднюю ось
— точка между 1 и 2 — водитель плюс груз, равномерно распределенный в салоне и багажном отделении до допустимой нагрузки на заднюю ось.

При других вариантах нагрузки, без превышения полной массы, положение регулятора корректора фар подбирается таким образом, чтобы освещенность дороги на ближнем свете фар была в пределах нормы и не ослеплялись водители встречного транспорта.

4. Выключатель задних противотуманных огней.
5. Выключатель передних противотуманных фар.

На Уаз Патриот ранних выпусков, устанавливался модуль управления светотехникой 47.3769, в котором выключатель наружного освещения имел не пять, а три положения. В нем отсутствовали положения переключателя — парковка и авто.

Электрическая схема модуля управления светотехникой (МУС) 471.3769.

Возможные неисправности модуля управления светотехникой (МУС) 471.3769, способы проверки и устранения.
При включенном двигателе и установке ручки выключателя наружного освещения в положение “Включены габаритные огни” фонари габаритных огней не светятся, подсветка модуля отсутствует.

— отсутствует напряжение питания между штекерами 30-31, измерить вольтметром
— проверить отсутствие деформации штекеров 30, 31 модуля, выгнуты в сторону или не попадают в ответную колодку
— проверить в ответной колодке на жгуте отсутствие выдавливания гнезд 30, 31
— проверить исправность предохранителя по цепи штекера 30

При включенном двигателе и установке ручки выключателя наружного освещения в положение “Включены габаритные огни” габариты не светятся, подсветка символов модуля присутствует.

Однократным нажатием кнопки включить передние противотуманные фары.

1. Если передние противотуманные фары включены, то модуль исправен и необходимо :

— проверить отсутствие деформации штекера 58 модуля
— проверить в ответной колодке на жгуте отсутствие выдавливания гнезда 58

— проверить отсутствие обрывов по цепи нагрузки штекера 58, отключив присоединительную колодку жгута от модуля и подав с гнезда Xz напряжение питания на гнездо 58 отрезком изолированного провода сечением не менее 0,75 мм2, защищенного предохранителем 15 Ампер, с плоскими щупами на концах, далее провод-перемычка. При неисправности в данной цепи габаритные огни не включены.

2. Если передние противотуманные фары не включены, необходимо убедиться в исправности цепи передних противотуманных фар, подав напряжение питания с гнезда Xz на гнездо 4 присоединительной колодки жгута проводом-перемычкой. Если передние противотуманные фары включились, то неисправен выключатель наружного освещения модуля управления светотехникой.

При выключенном двигателе и установке ручки выключателя наружного освещения в положение “Включены габаритные огни”, габаритные огни светятся, есть подсветка символов модуля и панели приборов, а также символов и индикаторов, подключенных после замка зажигания — подано напряжение питания на штекер Xz.

В положении переключателя наружного освещения “Включены габаритные огни” измерить сопротивление между штекерами 30 и Xz. Если измеренное значение близко к 0 Ом, то неисправен выключатель наружного освещения модуля. В исправном модуле управления светотехникой данное значение должно быть более 1 МОм.

При включенном двигателе и установке ручки переключателя наружного освещения в положение “Включены габаритные огни” или “Включены головные фары” не включаются передние противотуманные фары, сигнализатор клавиши не светится.

Нарушение цепи напряжения питания передних противотуманных фар :

— проверить отсутствие деформации штекера 4 модуля
— проверить в ответной колодке на жгуте отсутствие выдавливания гнезда 4

— подать напряжение питания с гнезда Xz на гнездо 4 присоединительной колодки жгута проводом-перемычкой, если передние противотуманные фары не включились, то проверить исправность промежуточного электромагнитного реле, исправность предохранителей, отсутствие обрыва проводки.

При включенном двигателе и установке ручки переключателя наружного освещения в положение “Включены габаритные огни” и включенных передних противотуманных фарах не включаются задние противотуманные фары, сигнализатор клавиши задних противотуманных фар не светится.

Не выполняется алгоритм работы модуля, поэтому необходимо проверить включение передних противотуманных фар левого и правого борта автомобиля и освещение сигнализатора клавиши включения передних противотуманных фар :

1. Если включены передние противотуманные фары левого и правого борта, а сигнализатор клавиши включения передних противотуманных фар не светится, то :

а) проверить отсутствие деформации штекера 3 модуля
б) проверить в ответной колодке на жгуте отсутствие выдавливания гнезда 3
в) проверить отсутствие обрыва цепи от штекера 3 модуля до предохранителя передних противотуманных фар.

2. Если включена передняя противотуманная фара одного борта автомобиля и сигнализатор клавиши включения передних противотуманных фар не светится, то надо проверить исправность предохранителя по борту отключенной противотуманной фары.

3. Если включены передние противотуманные фары левого и правого борта автомобиля, сигнализатор клавиши включения передних противотуманных фар светится, необходимо :

— проверить отсутствие деформации штекера 1 модуля
— проверить в ответной колодке на жгуте отсутствие выдавливания гнезда 1

— проверить включение задних противотуманных огней, подав напряжение питания с гнезда Xz на гнездо 1 присоединительной колодки жгута проводом-перемычкой :

а) если задние противотуманные огни не включились и напряжение питания на гнезде 2 присоединительной колодки жгута отсутствует, то проверить исправность предохранителя и отсутствие обрыва цепи от штекера 1 до ламп фар.

б) если задние противотуманные огни не включились, а напряжение питания на гнезде 2 присоединительной колодки жгута присутствует, то проверить отсутствие обрыва цепи от предохранителя до ламп фар и исправность самих ламп.

Отсутствует управление углом наклона блок-фары.

Проверить исправность переключателя корректора фар следующим образом :

— омметром измерить сопротивление между штекерами 31 и 56b, его величина должна быть равна 4,7 кОм +-20%
— омметром измерить изменение сопротивления между штекерами 31 и G, устанавливая колесо переключателя света фар в фиксированные положения от 0 до 4. Величина изменения сопротивления должна находиться в интервале 1-4,7 кОм. При выполнении данных условий переключатель корректора фар исправен.

Корректор фар уаз патриот

Продолжаю докупать недостающее доп оборудования для перехода на линзованные светодиодные фары. Фароомыватель уже куплен. Настала очередь автоматического корректора 🙂 Выбор пал на Hella с ультразвуковым датчиком.

С первого раза купить не удалось т.к. барыги решили что за дешево продавать его мне не интересно и решили предложить мне перезаказать его по цене в полтора раза выше. В другом магазине привезли в день заказа. Цена правда вышла чуть дороже, но не в полтора раза как у первых.

Упаковано все цивильненько.

Дело за малым — понять как все это срастить с уазовскими фарами 🙂

Price tag: 16 614 ₽

FakeHeader

Comments 55

Нет предела совершенству…👍

Есть 🙂 И называется он дифицит бюджета :)))

В этом ты не одинок:)))

Подход, конечно, впечатляет, но неужели у патриота штатный свет плох? Ну и 16600 за корректор это сильно, очень сильно…

Настолько плох, что я в начале зимы ехал по трассе вглядываясь в разметку обочины чтобы с нее не улететь нахрен потому, что не видно ничерта. А про цену — это еще дешево… Сейчас средний ценник на эту модель корректора 20+ тысяч.

Да уж будет вам, свет на уазке изумительный, хотя, может мне не с чем сравнивать просто… В любом случае удачи с доработкой)

Я без шуток три раза выходил убедится что у меня включен ближний, а не только габариты. Ну и мне как бы есть с чем сравнить. Так что сказки про изумительный свет это не ко мне.

Нуу, на вкус и цвет, меня все устраивает.

У моего УАЗа свет не безопасен на данный момент. Так что меня не устраивает

Я без шуток три раза выходил убедится что у меня включен ближний, а не только габариты. Ну и мне как бы есть с чем сравнить. Так что сказки про изумительный свет это не ко мне.

Если стекла у фар прозрачные и чистые, а не мутный пластик, то свет на патрике действительно хорош! Но как только стекло мутнеет, то свет становится хуже в разы. Я полировал фары по этой причине. Свет отличный после процедуры!

У меня сейчас именно стекла, а не пластик. Нихрена они не светят.

Если стекла у фар прозрачные и чистые, а не мутный пластик, то свет на патрике действительно хорош! Но как только стекло мутнеет, то свет становится хуже в разы. Я полировал фары по этой причине. Свет отличный после процедуры!

Если в салон поставить 13″ монитор, выкрутить на полную яркость приборку и не забыть развешать по всему стеклю навигаторов и регистраторов, то полировкой не обойдёшься)

У меня ночью минимум подсветки в глаза, противотуманками под бампером не пересвечиваю и не слеплю самого себя.
Свет устраивает.

Это мне меесадж? Или я чего-то не понимаю?)
ЗЫ, все, дошло, слово «полтровкой» воспринял как «поллитровкой» ))
А по факту, у меня пластиковые стекла на фарах, свет изумительный, причем с лампами по 100р. Отчетливо видна галка на дороге. Но повторюсь, только когда стекла чистые, а не матированные пескоструем с дороги.

Пишу из собственных наблюдений. Люблю ездить по ночам на ближнем. При этом слежу, чтобы самым светлым предметом в поле зрения была дорога впереди.
При этом никаких трудностей не испытываю.
А ксенон, диоды и прочий фуфел для гонок хорош до первого лежака или пока фарш из-под колёс прередиидущего фургона не засрёт оптику. Хотя, это ведь проблемы встечки: не нравится — пускай зажмуриваются)))
А я штатный галоген в городе на половину приопускаю, чтоб светил не выше задних бамперов тех же солярисов. Мне и так хватает.

Ездил с азиатами в такси, любят светить себе в глаза огромными яркими экранами и всегда ездят на туманках.
Заезжают в неосвещенный двор и впадают в ступор, потому как кроме бликов и переотражений навигаторв в окна ничего не видно. Нуи туманки добавляют, конечно: ярко-белый снег перед бампером пересвечен и ослепляет.

Кроме увеличения светового потока есть путь оптимизации восприятия штатного галогена.
Вот и всё, что я хотел сказать.

Подход, конечно, впечатляет, но неужели у патриота штатный свет плох? Ну и 16600 за корректор это сильно, очень сильно…

А на контрасте со светом моей шнивы — вообще в уныние повергает.

У тебя что не тюнинг то прям ломка всех стереотипов о тюнинге уазика ))

У меня есть свое специфичное понятие о том как должен выглядеть УАЗик Я еще и с пар 4.6 на 4.1 собираюсь вернуться т.к. 4.6 мне не понравились :)))))

У меня тоже постоянно что то хочу, сделал блин не нравится, или надоело хочу по-другому, и опять понеслась переделка ) Хотел 33 в итоге вкатил поездил, купил себе 32 ат ) Теперь хочется подвеску переделать на Волго рессоры и выкинуть все проставки что бы все было по феншую

Год назад умер корректор фар. Да вроде бы и не критично, но пучок света задрался куда-то вверх и ездить по ночам было категорически не удобно. Перед Абхазией я снял фару и попытался что-то придумать как быть, и лучший способ, конечно — это взять отвертку и действовать методом научного тыка.
Добравшись до корректора, ничего я с ним не добился, но выяснил, что сделан в Германии, и есть каталожный номер 0307853303. В экзисте он даже бьется как отдельная запчасть, но цена составляет негуманную половину новой фары. Забавно посмотреть на листинг машин куда он ставится 🙂

Тогда я просто его отключил, и выставил фару на среднее положение механическими регуляторами.
Прошло какое-то время а точнее почти год, и пучок с левой фары опять задрался вверх, при том на кочках свет «болтался», а значит что-то дополнительное отвалилось в системе подвеса отражателя.
Зима как говорится близко, т.е. уже на за горами, а я люблю ездить с хорошим светом фар. Вот даже при выборе авто, у меня это обязательно пунктик – свет фар должен быть хорошим (кстати, крузаки 100 как раз страдают близорукостью). Но скупердяйство не разрешало не то что купить новую фару, но даже и новый корректор фар.
Просматривая Авито на предмет каких-то приятных неожиданностей я случайно наткнулся на фару за 1.5 рубля. Корпус битый, но в остальном вроде ок. Беру, кроме корректора останется как минимум стекло в ЗИП.

Фара на самом деле устроена очень просто и разбирается на раз два.

ЭЛЕКТРОКОРРЕКТОР ФАР

ДЛЯ ВАС И ВАШЕЙ МАШИНЫ

Корректор фар — устройство, позволяющее сохранять неизменным положение оптической оси фар вне зависимости

от загрузки автомобиля. В соответствии с международными правилами № 48 ЕЭК ООН с 1 января 1997 года им должны быть оборудованы все выпускаемые автомобили.

Конструкция с гидроприводом, хорошо знакомая большинству наших автолюбителей, особой надежностью не отличается — два-три года, а иногда и меньше, и на поворот рукоятки перестает реагировать сначала одна фара, потом и другая. На дорогих иномарках чаще встречаются более надежные электрические корректоры. Аналогичный стоимостью

270 тыс. руб. с недавних пор выпускает в России ижевская фирма «Акситон». Познакомимся с ним поближе.

Электрокорректор включает в себя блок управления с кабелем и два исполнительных механизма — по одному на каждую фару. Он может быть установлен (в том числе и взамен штатного гидрокорректора) на автомобили марки ВАЗ, ГАЗ, АЗЛК, ИЖ и другие, у которых в фарах предусмотрены специальные гнезда.

Инструкция рекомендует вначале проверить работоспособность устройства. Подключаем питание, причем сознательно путаем полярность — никакой реакции. Хорошо, считаем, что тест на «защиту от дурака» пройден — ничего не перегорает и не дымится. Теперь меняем полярность — электромоторы отвечают коротким жужжанием. Щелкаем переключателем блока управления. Ого! Усилие здесь «еще то», примерно как на переключателе каналов в каком-нибудь доперестроечном «Рекорде». Между прочим, ось переключателя — пластмассовая. Интересно, как долго она будет сопротивляться столь могучим усилиям? В какой-то момент один из приводов задергался, как эпилептик, с большой частотой двигая шток туда-обратно. Понаблюдав за этими конвульсиями секунд десять, делаем один щелчок переключателем — помогло, приступ прошел. Еще одно любопытное наблюдение: если к штоку приложить некоторое, даже совсем незначительное усилие, электромотор, как бы помогая вам, чуть «отработает» в нужную сторону. Такая предупредительность показалась излишней.

Для испытаний в качестве «носителя» была избрана редакционная «Ока» VAZ 1111. Штатного гидрокорректора у нее нет, но гнезда в фарах предусмотрены. Перво-наперво пытаемся извлечь из гнезд фиксаторы. Но за 80 тыс. км они залипли там весьма основательно. Кроме того, оказались лопнувшими пластмассовые рамки обеих фар. Делать нечего — пришлось их снимать. Отремонтировав с помощью паяльника рамки и освободив гнезда, устанавливаем отсоединенные от кабеля электроприводы и ставим фары на место.

Теперь — в кабину, монтировать блок управления. Место для него предусмотрено справа от рычажков отопителя. А вот отсутствие крепежа — гайки и шайб — явный минус. Испортив пару капроновых крышек для банок, вырезаем подходящие шайбы. С гайкой хуже — инструкция по этому поводу рекомендует «приобрести гайку М14х1,5 высотой 3–5 мм». Хотелось бы знать, пробовал ли автор совета обратиться с подобной просьбой в автомагазин? Поискав по гаражным «сусекам», нашли что-то похожее. Но, видимо, не совсем, поскольку попытка навернуть металлическую гайку на короткую пластмассовую резьбу окончилась печально — последняя оказалась, практически, нарезанной заново. Не менее трудновыполнимым было пожелание «приобрести ручку, соответствующую дизайну панели управления автомобиля». Не нашли даже «не соответствующую» и пока пользуемся просто шлицевой отверткой.

Прокладка кабеля проблем не вызвала, даже пятиштырьковые разъемы с герметизирующими резиновыми чехлами удалось без особых усилий протолкнуть в отверстие для основного электрожгута в передней стенке кузова. Теперь необходимо подключиться к бортовой сети автомобиля, а точнее, к цепи габаритных огней или ближнего света фар. Рассуждаем так: выключенные фары регулировать нет нужды, а ток в 30 миллиампер, потребляемый в дежурном режиме включенным напрямую корректором, за месяц стоянки «посадит» аккумулятор почти полностью. Но тут возникли некоторые проблемы: два 15-сантиметровых проводка выходят из кабеля почти посредине, в районе передней стенки кузова. С «массовым» проводом все ясно — его можно подсоединить к любому саморезу. А вот второй — «плюсовый» до переключателя освещения явно не достает. Можно подключиться к соответствующим реле, благо их целая гроздь висит поблизости. Но для этого нужна схема и кое-какое знание электротехники. Да и не на всех автомобилях реле расположены таким образом. В этом случае остается подсоединить провод к одному из тех выключателей, до которого его можно дотянуть. Например, к клавише обогрева заднего стекла, что мы и сделали. А ведь «красивое» решение лежит почти на поверхности — вывести провода питания к одной из фар и подключаться прямо к ее колодке.

Ну вот, вроде и все. Остается опробовать новое устройство. Щелкаем блоком управления и два пятна света на стене гаража послушно смещаются вверх-вниз. Левое, правда, чуть запаздывает, но не намного, всего на 2–3 секунды. Будем считать — приемлемо. Вся работа заняла около трех часов (половина времени ушла на ремонт фар) и по силам большинству автолюбителей, способных держать в руках паяльник.

Р. S. Ознакомившись с нашими замечаниями, представитель фирмы-изготовителя сообщил, что на момент выхода журнала многие недостатки будут устранены.

Модули управления светотехникой (МУС) 142.3769-01. Распиновка. УАЗ Патриот.

Модули управления светотехникой (МУС) 142.3769-01. Распиновка. УАЗ Патриот.

Подключение: колодка 1118-3724500. Применяемость: УАЗ Патриот.

МУС 142.3769-01.

Модули управления светотехникой 142.3769-01 предназначены для коммутации электрических цепей управления наружным освещением, передними и задними противотуманными огнями, регулирования уровня освещения органов управления и приборов, управления углом наклона светового луча автомобильных фар.

Нумерация и назначение контактов.

КонтактНазначение
Gк моторедуктору корректора света фар
56bк моторедуктору корректора света фар
58bк источникам подсветки органов управления и приборов
31«Масса»
Xz+ 12 В (от клеммы «15» выключателя замка зажигания)
56к переключателю ближнего/дальнего света фар
1к лампам задних противотуманных фонарей
2от ламп задних противотуманных фонарей
3от реле передних противотуманных фар
4к передним противотуманным фарам
58к лампам габаритных огней
30+ 12 В (от клеммы «30» выключателя замка зажигания)

Основные характеристики модуля.

Номинальное напряжение, В: 12.

Номинальная нагрузка:

  • Активная: 2 мА контакт G.
  • Индуктивная, при 100 мГн: 0,15 А контакт 4.
  • Ламповая: 1 А контакт 56, 4 А контакт 1, 10 А контакт 58, 12 Вт (1 А) контакт 58b.

Цвет видовой поверхности: черный.

Цвет символов: белый.

Цвет подсветки символов: зеленый.

Цвет подсветки сигнализаторов:

  • задние противотуманные фонари — желтый,
  • передние противотуманные фары — зеленый.

Простая регулировка фар за 10 минут (пример УАЗ Патриот)

Показать панель управления

  • Опубликовано: 28 янв 2020 veröffentlicht
  • Как отрегулировать фары своими руками. На примере УАЗ Патриот.
    А также: понятные статьи по правильному обслуживанию авто на моём Яндекс.Дзен OVER 9000: zen.yandex.ru/over9000
    Подписывайтесь!

Комментарии • 43

Забыл на водительское сиденье 75 кг своего говна кинуть , по мануалу машина без водителя не ездит.

Даша, повтори, не понял тебя. )))

Я посмотрел видео внимательно, как вы перенесли на ворота центр фар? Вы говорили, что расстояние между фарами вот такое, а как вы узнали на стене,Ю где находиться это самый центр?

Я уже не помню нюансов. Есть лазерный 3D-уровень — обычно, подобные вещи выполняю с его помощью.

Дружище, спасибо. Лайк поставил. Но у маня пассажирская фара почему то при регулировка влево — вправо она отрыгивает мои приказы и никак не реагирует. крутится туговато, как и должно быть теперь буду снимать вскрывать.

По горизонтали можно так выкрутить фары в сторону что расстояние межосевое будет совпадать с заданным расстоянием

А почему галчки с лева?

У меня контрактная фара слепит встречку. Т.е. галочка светит не на направо, а на лево. Что делать?

Очередной раз, спасибо тебе огромаднейшее!

Огромное вам спасибо за подробнейшую информацию. От правильного использования света зависит жизнь человека,не ослепляем встречную машину и сами всё видим отлично. Я спасатель и много кого вытаскивал из искарёженного автомобиля людей. В том числе были случаи где причиной этого дтп была не правильная регулировка света на фарах. Вы этой информацией можно сказать спасаете жизнь человека.

У меня на УАЗ 31512 нет корректора, что делать?)

Так там и так не было с завода

Нихрена не понятно

ты не лентяй, ты правильный айтишнег XD

Угадали. Я этому делу более 10 лет жизни отдал. )))

То-то я думаю,что мне постоянно моргают встречные машины,когда я еду на ближнем ночью ? Таки я их ослепляю ! Патриот 2019 года. На старом такого не было,хотя ездил с поднятым корректором. Но,блин,мне то комфортно ехать,видимость отличная,иду на ближнем,а мне моргают. Понятно теперь,где собака порылась ! Об верхней крутилке знать не знал,спасибо за подсказку. Но,наверное,лучше съезжу на стенд,в сервис,просто негде машину ровно выставить,да и 200-300 рупий не великие бабосы. В общем открыл ты мне «фары»,дружище,спасибо ! Лайк и подписка !

На здоровье! 🙂 И тебе спасибо.

А корректор в какое положение ставить?

В «ноль», разумеется.

Лайк за обзор и доходчивое объяснение темы

Я молодец, вы идиоты. Прекрасное вступление.

Вступление сегодня какое то быстрое.

Обрезал минуты три. А то все всегда орут, что вступления очень длинные. )))))

И, тем не менее, прокатившись по трассе, понимаешь, что 90% автомобилей светят фарами куда попало, только не туда, куда надо. Что самое непонятное — у большей части фары светят ниже, короче и правее, чем положено, они не слепят, они просто сами не видят дороги. Как вылечить народ в этой стране?

Никак. Я уже давно привык, что поездка в тёмное время — это такое испытание. Ну а когда на тебя едет одиночка и лупит по глазам — всегда в ответку дальний включаю. Что самое смешное, он тебе включает свой дальний в ответ — а тебе хуже-то не становится. 🙂

Ну продумай ты речь. Фары регулируются в 2х плоскостях: вертикальной и горизонтальной-вот этими крутилками и т.д. для достижения таких-то показателей по высоте и сходу.

@Овер 9000 предложения в личку. Не надо агриться. Помимо хорошего видео, приятно когда и озвучка красивая.

Как раз думаю, кого из комментаторов взять в консультанты на оклад. Ведь 95% из них всегда знают точно — как правильно снимать, строить речь, и вообще жить. Не то что эти недоблогеры-самоучки. 🙂

Парни я сейчас америку открою регулировка фар стоит 200-300 р за обе фары

@ცოლი, მოყვრული, პირში აღება, გასხმა, თესლი в воронеже в трех разных конторах 250 . 300 р . в твери покупали машину светило куда зря заехали в первый попавшийся и отрегулировали за 200

@Andy Bad 150 стоит.

@ცოლი, მოყვრული, პირში აღება, გასხმა, თესლი в своих мечтах, видимо. 🙂

Ага. Я как-то у себя объехал несколько СТО. То стенд сломался, то все заняты, то еще какая-то фигня, или стоит совсем не 200-300 рублей 😉

Примерно так себе и делал. Только мне пришлось высчитывать для каждой фары, потому как не было возможности поставить машину перпендикулярно стене. Очень выручил в этом деле лазерный построитель плоскостей.

Я про него не стал упоминать, ибо далеко не у всех есть, а штука недешёвая. Но я им как в этом случае, так и в куче других ситуаций постоянно пользуюсь. Вещь вообще незаменимая как в гараже, так и в целом в быту.

Причины не работающего корректора фар на машине

Неисправности корректора фар снижают уровень безопасности при движении в темное время суток. Перед началом поиска и устранения поломки, из-за которой не работает корректор фар, ознакомьтесь с принципом работы системы регулировки уровня светотеневой границы.

НЕИСПРАВНОСТИ ГИДРОКОРРЕКТОРА

Среди наиболее вероятных причин неработающего гидрокорректора фар можно выделить разгерметизацию мест соединения трубок, уплотнительных манжет. Последствием неплотных соединений является утеря рабочей жидкости, подсасывание в систему воздуха. Для исправного перемещения рабочих поршней система должна быть полностью заполнена жидкостью. Производитель не предполагает ремонт гидрокорректора, поэтому в случае выхода системы из строя узел меняется в сборе. Тем не менее в статье «Ремонт гидрокорректора» показано, что система поддается дефектовке и восстановлению.

Где находится гидрокорректор ламп? У каждого из блока фар находится исполнительный механизм, воздействующий на отражатель, от которого в салон идут 2 трубки. Через технологическое отверстие в моторном щите трубки идут к главному цилиндру и переключателю на приборной панели.

ЗАМЕНА

Все работы будут показаны на примере автомобилей ВАЗ, в частности, Лада Гранта, но и на других моделях конструкция не будет иметь больших отличий.

Демонтаж неисправного гидрорегулятора:

  • демонтируйте нижнюю декоративную панель слева от рулевой колонки (держится на клипсах);
  • снимите ручку переключателя гидрокорректора. Для демонтажа достаточно потянуть ручку на себя;
  • главный механизм крепится гайкой на 21, открутить которую можно только с помощью накидной головки. Поскольку усилие зажатия гайки небольшое, для откручивания также подойдет накидная головка на 22;
  • вытащите главный механизм с внутренней части;
  • в корпус каждой из фар входит свой рабочий цилиндр. Чтобы его вытащить, проверните корпус исполнительного механизма против часовой стрелки до освобождения защелок и потащите на себя;
  • необходимо освободить трубки, которые крепятся к кузову специальными клипсами с хомутами. Если вы не собираетесь ремонтировать гидрокорректор, то трубки можно отрезать, что значительно упростит их демонтаж (их можно будет просто вытащить, потянув за отрезок трубки у левой фары). Бывает, что гидрокорректор не работает, но жидкости в системе еще довольно много, поэтому заранее приготовьте емкость для ее слива;
  • снимите отрицательную клемму и демонтируйте аккумулятор, чтобы получить доступ к технологическому отверстию в моторном щите (потребуются накидные ключи на 10 и на 13);
  • утопите сначала один из краев уплотнительной резинки отверткой, после чего постепенно продавите ее в салон;
  • вытащите трубки вместе с уплотнителем, потянув за главный механизм в салоне. Скорее всего, придется отсоединить разъемы у педального узла, которые будут блокировать выход уплотнителя.

Установка нового гидрокорректора

Для установки с салона протяните через отверстие исполнительные механизмы и трубки до манжет. Поскольку пространство у педального узла ограничено, желательно попросить кого-то потянуть в подкапотном пространстве за направленные вами изнутри трубки. Уплотнительную резинку необходимо вытащить за моторный щит, после чего уже с наружной стороны установить в паз. Вам останется только уложить трубки по заводскому контуру. Клипсы с хомутами при необходимости можно купить либо заменить обычными хомутами.

НЕИСПРАВНОСТИ ЭЛЕКТРОМЕХАНИЧЕСКОГО КОРРЕКТОРА

Система с электроприводом гораздо надежней гидрокорректора, но и она не лишена недостатков.

Возможные неисправности:

  • обламывание, перетирание проводов, образование окислов в разъемах;
  • износ элементов электродвигателя;
  • перегорание элементов схем (к примеру, вследствие перенапряжения в бортовой сети машины или попадания влаги внутрь корпуса блока управления). Неисправность резисторов может привести к тому, что корректор будет работать неправильно либо только в ограниченном диапазоне регулировки. Часто проблемой является износ резистивных дорожек, провоцирующий дребезг контактов. ЭБУ будет пытаться постоянно уравнять напряжение, вследствие чего элементы микросхем выходят из строя из-за перегрева.

Нами будет рассмотрен процесс диагностики электромеханического корректора фар принудительного действия. Диагностика сложных неисправностей автоматизированных систем, в работе которых используется датчики уровня дорожного просвета, требует куда более специализированной технической подготовки.

ПРИНЦИПИАЛЬНАЯ СХЕМА

Перед началом диагностики следует изучить электрическую схему подключения мотор-редукторов на вашем автомобиле.

Чаще всего применяются 2 типовые схемы включения:

  • с 5-ти проводным разъемом мотор-редукторов. Такой способ подключения можно встретить не только в штатных системах, но и в комплектах для установки электрокорректора своими руками (к примеру, ЭМКФ 11);
  • с 3-х проводным разъемом мотор-редукторов (чаще всего встречается на современных авто). Соответственно, один из контактов будет «массой», второй – постоянным «+», третий – сигнальным проводом.

Несмотря на разную распиновку, работает электрокорректор фар на большинстве машин по схожему принципу. Принцип работы основывается на постоянном сравнении напряжения на двух переменных резисторах. Один из резисторов связан с переключателем положения корректора фар на приборной панели, а другой с датчиком фактического положения штока электрокорректора. Сравнивание напряжений дифференциальным усилителем позволяет реализовать уравнивание напряжений при ошибке рассогласования. Таким образом, поворот переключателя на приборной панели приводит к выдвижению электропривода корректора фар на фиксированное расстояние.

МЕТОДЫ ДИАГНОСТИКИ

  1. Проверка предохранителя (рекомендуем прочитать, как правильно заменить плавкую вставку). Если предохранитель часто перегорает, в цепи присутствует оголенный контакт, провоцирующий КЗ.
  2. Визуальный осмотр разъемов на предмет наличия окислов контактов, также следует осмотреть видимый контур проводки на предмет перетирания, обрывов. Окислы с контактов можно убрать надфилем.
  3. Проверка питания мультиметром. Если проверка мультиметром показала, что причина неисправности не в разъемах либо проводке, для поиска поломки следует разобрать мотор-редуктор или блок управления корректором фар. Осмотримте схемы на предмет обгоревших, вздувшихся радиодеталей, плохо припаянных контактов. При необходимости большинство элементов можно без труда купить в магазине радиодеталей.

ПРОВЕРКА ПИТАНИЯ МУЛЬТИМЕТРОМ

Если ранее вы не сталкивались с диагностикой электроприборов, рекомендуем ознакомиться с инструкцией по использованию мультиметра. Первым делом необходимо проверить, приходит ли на разъем мотор-редуктора постоянный «+» и есть ли на нем «масса». Также в режиме измерения постоянного тока (DCV) плюсовым щупом подключитесь к сигнальному проводу, а минусовым к пину «массы».

В выключенном состоянии напряжение минимально, тогда как при вращении переключателя должно быть от 3 до 10 В. Перед проверкой необходимо включить ближний свет фар.

Если «–» либо «+» в фишку не приходит, ту же операцию следует провести с разъемом, подключающимся к блоку управления в салоне машины. Если с фишки ЭБУ питание уходит, но к разъему так и не приходит, значит, дело в обрыве проводки. Если питание мотор-редуктора отсутствует и на разъеме, следует проверить «массу» и «+» самого блока управления. Ситуация, когда питание к блоку приходит, но ЭБУ никак не реагирует на смену положения переключателя, говорит о неисправности внутри блока управления корректором фар.

Не рекомендуется долгое время подавать напрямую напряжение АКБ на выводы мотор редуктора, чтобы проверить его работоспособность. Для корректной диагностики электропривода следует включить в схему подстроечный резистор номиналом 10 кОм.

УАЗ Patriot 2.7 MT (128 л.с.) 4WD

Внедорожник 5 дв. / внедорожник

В случае возникновения вопросов по поводу условий приобретения, способов кредитования, скидок и прочего вы можете обратиться по телефону: +7 (351) 211-61-16

  • Сезонный шиномонтаж!
  • «Выгодный сервис» Регинас
  • Бороться с вирусами стало проще!

Все скидки и акции

Обзор УАЗ Patriot 2.7 MT (128 л.с.) 4WD

НАШИ АВТОМОБИЛИ:
• Прошли полную техническую проверку по 78 пунктам!
• Юридически чисты. Проверено через ГИБДД, Банки, ФССП!
• Автокредит без КАСКО!
• Всегда доступны для просмотра более 500 автомобилей!

ПОЧЕМУ МЫ?
• Выгода при обмене вашего автомобиля на новый! (Трейд-ин)
• Первоначальный взнос за автомобиль — от 0%!**
• Страхование по ОСАГО либо КАСКО на месте!*
• Выгодный кредит от 9,9% годовых, по двум документам!** (более 30 программ кредитования)
• Дополнительная ГАРАНТИЯ от официального дилера!
• Индивидуальный подбор автомобиля! В наличии более 1 000 машин!
• Качественный тест-драйв! Все автомобиля можно испытать уже сегодня!
• Широкий ассортимент дополнительного оборудования от официального представителя!
• Более 50 000 автолюбителей нашли у нас свой автомобиль!

* ПАО «АСКО-Страхование», ПАО СК «Росгосстрах».
** ПАО Банк ВТБ, ООО «Русфинанс Банк», АО «Кредит Европа Банк», АО «ЮниКредит Банк».

ТО в подарок при оформлении страховки в день покупки!

«Регинас Профи» продаёт автомобили с пробегом в Челябинске, Екатеринбурге, Магнитогорске и Миассе! В наличии всегда более 1 000 автомобилей, доступных для вашего выбора! Тест-драйв в день обращения!

Все автомобили прошли полную техническую диагностику по 78 пунктам. Мы гарантируем юридическую и финансовую чистоту автомобилей.

Мы работаем каждый день с 9-00 до 20-00
ПРОДАЖА ОТ АВТОСАЛОНА. ОРИГИНАЛ ПТС. ОДИН ВЛАДЕЛЕЦ. ПОЛНЫЙ КОМПЛЕКТ КЛЮЧЕЙ. ОБОГРЕВ ЗАДНЕГО СТЕКЛА. ЧЕТЫРЕ ЭЛЕКТРОСТЕКЛОПОДЬЕМНИКА. ЭЛЕКТРОРЕГУЛИРОВКА ЗЕРКАЛ. КОРРЕКТОР ФАР. ПОЛНЫЙ ПРИВОД. БОРТОВОЙ КОМПЬЮТЕР. ЦЕНТРАЛЬНЫЙ ЗАМОК. ПАРКТРОНИК. СВЕТОДИДНЫЕ ХОДОВЫЕ ОГНИ. СИГНАЛИЗАЦИЯ С ОБРАТНОЙ СВЯЗЬЮ.
#Возможет обмен
#Возможна покупка в кредит
#Оформление ОСАГО
#cmecOTMtWFRUMzE2MzAwRjEwNDcwMjRf0KLQoNCSMDAwMTUxMQ==

Комплектация

  • ABS
  • AUX
  • Bluetooth
  • 2 подушки безопасности
  • активный усилитель руля
  • бортовой компьютер
  • галогеновые фары
  • иммобилайзер (не штатный)
  • камера заднего вида
  • кондиционер
  • лакокрасочное покрытие металлик
  • обогрев зеркал
  • обогрев сидений
  • парктроник
  • подушка безопасности водителя
  • противотуманные фары
  • тканевый салон
  • усилитель руля
  • центральный замок
  • штатная аудиосистема (без CD)
  • штатный иммобилайзер
  • электроподъемники задние
  • электроподъемники передние
  • электропривод зеркал
  • электроскладывание зеркал

Корректор фар

  • Для чего нужен корректор?
  • Где находится корректор фар?
  • Принцип работы корректора фар
  • Виды
  • Устройство ручного типа
  • Автоматическое устройство
  • Установка корректора фар

Сильный свет фар встречных автомобилей в темное время суток может ослепить водителя. С целью уменьшить количество аварий инженеры задумались о корректировке света фар. Приборы для коррекции начали устанавливать на все автомобили с 1990 года. Мода возникла в Германии как в стране-флагмане автомобилестроения — лишь через 8 лет это стало нормой и для других европейских стран. Исключения составили только машины с активными подвесками.

Для чего нужен корректор?

Наверное, каждый водитель попадал в ситуацию, когда встречный автомобиль ослепляет и невозможно ничего рассмотреть. Зрение восстанавливается только спустя некоторое время. Чтобы такого не происходило, на автомобили ставят корректировщики фар. Устройство поддерживает положение оптической оси во время изменений положения кузова ТС. Сформированный оптикой свет следует настраивать, когда машина еще не загружена. После загрузки световой поток меняет направление, смещаясь относительно оптической оси. Для исправления положения и нужна система корректировки.

Если багажник машины сильно загружен, передняя часть кузова обязательно немного приподнимается. Свет от фар уходит вверх и может ослепить водителя встречного автомобиля. Автокорректор регулирует наклон света — луч остается на прежнем уровне, когда багажник машины перегружен или по какой-то причине приподнялась ее передняя часть.

Где находится корректор фар?

Управление осуществляется с приборной панели — при помощи переключателя. Как правило, он ставится с левой стороны от рулевой колонки. Сам механизм находится под отражателем. После нажатия на кнопку шток перемещается фару, которая крепится на шарнирах. Конструкция снабжена тремя разъемами:

  • для датчиков;
  • для запитки;
  • для электронного регулирования угла отражателя.

Принцип работы корректора фар

Назначение механизма — регулировка степени границы освещения при ближнем свете. При включенном дальнем режиме эту опцию использовать не обязательно, ведь прибор не способен точно обозначить линию света и тени. Фары должны создавать качественное освещение дороги, при этом не ослепляя водителей на «встречке».

Линия тени находится в зависимости от того, как расположен светоотражатель. Наклон необходимо регулировать, ведь он зависит от того, насколько загружен автомобиль и на какие его участки приходится наибольшее давление груза. Фары незагруженной машины излучают световой поток, который освещает участок дороги перед автомобилем. Если в результате загрузки угол наклона корректируется, меняется и направление светового потока. Использование корректировщика позволяет сохранить направление световых лучей после изменения угла наклона кузова автомобиля.

Все корректоры работают примерно по одному принципу. Различаются они только по типу настройки, которая может быть ручной или автоматической. Прибор первого типа оснащают регулятором, который находится в салоне машины. Водитель вращает его вручную, таким образом регулируя степень наклона отражателя. Во втором случае подстройка системы под угол наклона авто происходит автоматически.

Корректоры разных видов устроены примерно одинаково. Они включают в себя:

  • датчик просвета дороги;
  • устройство управления;
  • механическую часть — моторчик и редуктор.

Устройство ручного типа

Корректор этого типа знаком многим водителям. Такие, как правило, ставят на бюджетные автомобили. Активируется прибор вручную поворотом специального переключателя, сделанного в виде небольшого колесика. Положение фар на нем обозначается с помощью разметки (графика или цифры). Водитель производит корректировку, когда это нужно, в зависимости от изменения центра тяжести машины и, соответственно, угла его наклона. Он просто поворачивает колесико, и световой луч меняет направление.

После поворота колесика на червячный редуктор поступает команда. Редуктор преобразовывает движение моторчика в поступательное движение кинематического элемента, который и изменяет угол наклона светового элемента. Конструкция довольно простая — сверху фара крепится на шарнирах. Снизу ее касается шток, который, двигаясь вперед или назад, меняет угол наклона по вертикали.

Это очень простое электромеханическое устройство, в чем и заключается его основной плюс. Но у него есть один значительный недостаток — водители часто просто забывают его использовать.

Автоматическое устройство

Здесь водителю ничего не нужно делать, регулирование происходит в автоматическом режиме, по показаниям датчиков. Устройства ставят на машины с галогеновыми светоизлучающими устройствами или ксеноновыми. Ксенон светит ярко, поэтому наличие корректировщика на нем — обязательное условие. С ксеноном без корректора ездить просто небезопасно.

Для измерения величины просвета применяют 2-3 бесконтактных датчика Холла. Прибор включает в себя ротор, в который встроены магниты, и статор. Датчик прикреплен ко дну кузова и посредством тяги совмещается с подвеской. Подвеска «ходит», и сведения об этом поступают на ротор. Ротор поворачивается, магнитный поток изменяется. Эти изменения улавливает датчик. Подключается блок управления, который пересчитывает их в нужный угол поворота световых элементов. Сигнал поступает на исполнительный механизм. Блок управления передает не только степень наклона машины, но и скоростной режим.

Установка корректора фар

Сначала снимаем правое заднее колесо. Далее выполняем демонтаж брызговика и локера. Через резиновый уплотнитель кабель протягиваем в салон, при этом под аркой оставляем запас. В районе обшивки правого сидения откручиваем болт, крепящий багажную сетку и ремень безопасности. Вынимаем накладку порога и крепящие ее пистоны. Снимаем декоративный порожек и под передней дверью.

Далее действуем так:

  • Теперь готовим датчик.
  • Находящуюся на нем пластину сгибаем под углом 90 градусов.
  • В крепежное отверстие на рычажке датчика вставляем шпильку, которая находится на продольном рычаге правого заднего колеса. На шпильку накручиваем подходящую по размеру гайку. В качестве усиления данного соединения используем контргайку.
  • Располагаем устройство так, чтобы оно находилось соосно продольному рычагу. Пластина для крепления должна плотно соприкасаться с кузовом. Рычаг устройства должен смотреть вниз.
  • Выбираем удобное место для фиксации устройства на корпусе и крепим его.
  • Прокладываем кабель к датчику и закрепляем его. Желательно, чтобы он проходил по гофрированной трубе.
  • Устанавливаем колесо, брызговик и локер. Протягиваем кабель по порогам до передней стойки — в результате он должен быть выведен в районе замка зажигания. После прокладки кабеля ставим на место порожные накладки.

Схема подключения электрического корректора выглядит так (в качестве образца приведена схема Лады Калины):

Подключаем проводку к разъему. Разъем вставляем в гнездо автокорректора. Делать это нужно по инструкции к устройству. После этого установка может считаться завершённой.

Корректировщик фар — не самая главная деталь в автомобиле, но от того, как он работает, во многом зависит безопасность движения. Особенно важно использовать корректор с ксеноном — иначе попасть в аварию можно в два счета.

Мус уаз патриот схема

И так, господа электрики, есть вопрос:
Нужна принципиальная схема МУС.
Ну или может кто на словах объяснит…
Смысл такой:
Требуется переделать режим «авто» так, чтоб в этом режиме включались автоматически только передние противотуманные фары. Все остальные положения должны работать в штатном режиме. Идея вместо противотуманок поставить круглые, подходящие по размеру ДХО.
В итоге должно быть так:
Р — штатно
0 — понятно, выключено
Габариты — штатно,
Основной свет — штатно с сохранением штатных функций кнопок передних/задних ПТФ
авто — при включении зажигания сигнал идет только на передние ПТФ.

Предполагаю, это можно реализовать внеся изменения только в МУС. Собственно, ищу схему…

Доброго времени суток, господа уазоводы или просто интересующиеся.

Сегодня моя история будет о таком эпическом, любимом и воспетом всеми уазоводами девайсе, как МУС. Он же модуль управления Светой светом. При гуглении любой информации о нем создается впечатление что он ломается абсолютно у всех и всегда. Ну и мой конечно не исключение. Машина мне досталась с красивенькой колхозной кнопкой включения фар. Посмотрел я на нее, подумал, и пришел к выводу что колхоза я не люблю. Да и неудобно как-то. Плюс ко всему, фары в таком исполнении не гасли после выключения зажигания. Все это, в куче с желанием поковырять что-то простенькое и неглобальное привели меня к снятию и разборке МУСа.

Что, как, и почему.
Я впервые в руках держал девайс в котором все защелки были целы, но ни одна не держала и крышка отваливалась сама. Это прямо магия какая-то. Так же подумал кто-то до меня и связал корпус медной проволочкой. Я в последствии тоже решил что это есть гут и связал черной ниточкой. Хотя может быть надо было красной… Видимо до производства нормальных защелок технологии еще не дошли.

Внутрянка устройства сделана довольно качественно: хорошее качество печатной платы, импортные компоненты, качественная и ровная пайка… Кстати о пайке, чтоб разобрать эту штуковину надо отпаять разъем. А сделать это не очень просто ввиду той же качественной пайки, металлизированных отверстий и тыльной стороны платы. Так что пришлось много-много раз щелкать отсосом (не подумайте, это прибор такой, а не состояние души когда отремонтировать ничего так и не удалось). Только когда весь припой удален, плату можно снять. Без этого, увы, до контактов не добраться. А проблема была именно в них. Сопротивление на контактах включения фар прыгало от 3 до 150 Ом. Снимаем плату, видим на ней прямоугольную коробочку. Можно ее сперва отпаять, можно не отпаивать и так открыть. В ней контактики. Подгоревшие, естественно. Их надо аккуратно зачистить мелкой наждачкой и можно коробочку собирать. На этом ремонт можно было бы закончить, если бы не конструктивные ляпы этого прекрасного устройства, об устранениях которых я вам и расскажу.

Модули управления светотехникой (МУС) 142.3769-01. Распиновка. УАЗ Патриот.

Подключение: колодка 1118-3724500. Применяемость: УАЗ Патриот.

МУС 142.3769-01.

Модули управления светотехникой 142.3769-01 предназначены для коммутации электрических цепей управления наружным освещением, передними и задними противотуманными огнями, регулирования уровня освещения органов управления и приборов, управления углом наклона светового луча автомобильных фар.

Нумерация и назначение контактов.

Контакт
Назначение
Gк моторедуктору корректора света фар
56bк моторедуктору корректора света фар
58bк источникам подсветки органов управления и приборов
31«Масса»
Xz+ 12 В (от клеммы «15» выключателя замка зажигания)
56к переключателю ближнего/дальнего света фар
1к лампам задних противотуманных фонарей
2от ламп задних противотуманных фонарей
3от реле передних противотуманных фар
4к передним противотуманным фарам
58к лампам габаритных огней
30+ 12 В (от клеммы «30» выключателя замка зажигания)

Основные характеристики модуля.

Номинальное напряжение, В: 12.

Номинальная нагрузка:

  • Активная: 2 мА контакт G.
  • Индуктивная, при 100 мГн: 0,15 А контакт 4.
  • Ламповая: 1 А контакт 56, 4 А контакт 1, 10 А контакт 58, 12 Вт (1 А) контакт 58b.

Цвет видовой поверхности: черный.

Цвет символов: белый.

Цвет подсветки символов: зеленый.

Цвет подсветки сигнализаторов:

  • задние противотуманные фонари — желтый,
  • передние противотуманные фары — зеленый.

Что значит фара под корректор

Конструкция

Конструктивно гидрокорректор фар представляет собой набор следующих компонентов.

КомпонентХарактеристика
Главный цилиндрОн крепится на приборной панели
Исполнительные цилиндрыОни находятся на блок фарах, и обеспечивают их повороты
Соединительный трубопроводЕго фиксация осуществляется хомутами
Рабочая жидкостьОни имеет повышенную устойчивость к низким температурам воздуха

Принцип работы устройства основан на следующем — корректор поддерживает необходимое давление. Если водитель переключается на ближний свет, в системе происходит снижение давления, шток с помощью поршня поворачивает фары вниз. Если жидкость вытекла, корректировать направление света становится невозможно.

Автоматические корректоры фар

В процессе движения, особенно на пересеченной местности, водитель не всегда может оперативно реагировать на изменение дорожной обстановки, вовремя производить переключение положения фар вручную. В темное время суток для ослепления водителя встречного автомобиля достаточно доли секунды. Кроме этого, ручная корректировка предполагает элемент субъективности принятого решения, неточность установки светотеневой границы.

Видео — корректор фар Audi A8:

На современных автомобилях устанавливают автоматизированные корректоры фар, в схему которых входят:

  • датчики положения;
  • блоки управления (самостоятельные и интегрированные в другие системы управления кузовом авто);
  • исполнительные механизмы.

В качестве датчиков положения автомобилей первоначально применялись потенциометрические (резистивные) датчики. Датчик механически крепится на кузовном элементе. Движок потенциометра приводится в регулирование рычагом, закрепляемым на рычаге соответствующего колеса. Для эффективного регулирования в таком случае достаточно установки трех датчиков: на передних колесах и заднем мосте. Резистивные датчики недолговечны, поэтому со временем перешли на электромагнитные датчики, датчики Холла, ультразвуковые датчики расстояний. Принцип их механического действия не изменился.

Сигнал с датчиков положения поступает на блок управления корректором фар. В большинстве современных автомобилей территориально он расположен в блоке управлением кузовом либо в непосредственной близости от него.

Производители используют стандартные схемы обработки аналоговой либо цифровой информации о положении кузова. Более продвинутые системы корректируют положение светового потока, учитывая вектор движения (вправо-влево, вверх-вниз). Впервые такие динамические системы начали экспериментально устанавливать на гоночные автомобили. В процессе обработки информации они руководствуются помимо сигналов датчиков, цифровой информацией с блока ABS. Сейчас такими системами оснащено большинство серийных автомобилей среднего и премиум класса.


Как найти поломку


Ремонт гидрокорректора фар ВАЗ 2110
Многие при отказе регулировки фар сразу во всем винят гидрокорректор и спешат как можно быстрее его заменить. Но не торопитесь с выводами. Возможны и другие причины неисправности.

  • Обратите внимание на наличие протечек рабочей жидкости. Если их нет, проверьте ход штока.
  • Для проверки хода штока демонтируются исполнительные цилиндры. Нормальный показатель составляет в пределах от 6,5 до 7,5 миллиметров.
  • Ремонтировать корректор гидравлического типа, предусмотренный заводом для ВАЗ 2110, невозможен, поскольку конструкция устройства не разборная.
  • При возникновении неисправностей, замене подлежит весь узел, включая цилиндры и патрубки.

Подводим итоги

Также вы можете регулировать с помощью такой технологии противотуманные фары, но их свет можно выставить только по горизонтальным уровням. Правильно отрегулировать фары очень важно, ведь это позволит вам полноценно пользоваться автомобилем и не препятствовать безопасному движению на дорогах.

Если вы чувствуете, что свет ваших фар выставлен неправильно, проверьте углы падения пучков света на импровизированном экране. После черчения нужных линий вы сможете полностью понять, есть ли определенные проблемы с настройками, а также сразу исправить эти проблемы. Если у вас есть опыт регулировки фар в сложных условиях, поделитесь им в комментариях.

Правильная регулировка фар не всегда обеспечивает безопасное передвижение. Это связано с тем, что любое изменение высоты подвески автомобиля, которое может быть вызвано загрузкой багажника или наличием пассажиров, приводит к смене траектории светового потока. В свою очередь, это может уменьшить уровень освещения дороги или ослеплять встречных водителей. Чтобы постоянно регулировать положение оси оптики в вертикальной плоскости в зависимости от степени загруженности автомобиля применяются специальные устройства — корректоры фар, не путайте их с .

Сегодня производятся различные типы автокорректоров, которые поддерживают заданное вертикальное положение оси головной оптики относительно угла, образованного между осями рамы (пола, кузова) автомобиля и подвески. В зависимости от конструктивных особенностей и принципа работы корректоры фар могут быть квазистатические

или
динамические
.

Замена гидрокорректора

Сперва рассмотрим ситуацию, при которой вышедший из строя гидрокорректор фар меняется на аналогичное устройство. Процедура замены не так сложна, как многим кажется. Следуйте инструкции, и у вас все получится.

  • Отсоедините все имеющиеся крепления, хомуты трубок. Устройство нужно отсоединить от кузова вашего автомобиля.
  • Теперь направляемся в салон. Снять ручку управления корректором легко. Для этого она тянется на себя. Находится она, если что, в салоне на приборной панели.
  • Освободите себе пространство, необходимое для ремонта. Заменить гидрокорректор на «десятке» сложно во многом из-за того, что отверстия для прохождения трубок устройства расположены очень неудобно. Именно здесь у большинства новичков возникают сложности, они предпочитают отдать машину на СТО. Но не спешите готовить кругленькую сумму денег.
  • Чтобы получить доступ к агрегату, снимите бачок, в котором находится охлаждающая жидкость. То есть тосол. Освободив проход сверху, вы без проблем продолжите выполнять процедуру замены гидрокорректора.
  • Извлеките цилиндр. Эту часть работы делают из салона. Тяните ручку корректора на себя, что позволит ее снять. Теперь демонтируйте цилиндр головкой на 22 миллиметра.
  • Там вы увидите крышку с предохранителями, которую нужно открыть и потянуть. Так цилиндр окажется в висячем положении, а удерживать его будут шланги.
  • Теперь можно извлечь корректор. Нажмите защелку на исполнительном цилиндре и по часовой стрелке поверните ее до упора. Так девайс легко выйдет со своего посадочного места. Аналогичная операция выполняется со второй фарой.
  • Гидрокорректор от вашего автомобиля проталкивается внутрь салона и снимается.
  • Установка нового устройства осуществляется в строго обратной последовательности демонтажа.
  • Предварительно обязательно убедитесь, что новый гидрокорректор эффективно справляется со своими задачами, дабы вам не пришлось заново разбирать далеко не самый доступный узел.

Подключение электрического корректора БУК02-01 на ВАЗ-2110

Монтаж автокорректора БУК02-01 на автомобиль ВАЗ-2110 (2111) производится без переделок в штатные места. При этом предварительно необходимо изменить длину и отрегулировать ход штока в зависимости от конкретной модели:

  • ВАЗ-2110: ход 2,0 при длине 34,0.
  • ВАЗ-2111: ход 3,63 при длине 34,0.

Ход штока БУК02-01 составляет 7,0 при вылете 38,8. Поэтому придётся отрезать шток и уменьшить его ход.

Чтобы срезать длину штока следует подключить питание к приводу, что шток выдвинулся на максимальный ход. Сначала отрезаем часть штока, затем стачиваем 9 мм напильником. После этого отпиленную часть обратно приклеиваем суперклеем.

Чтобы уменьшить ход штока необходимо заменить резистор 2,43 кОм аналогом на 4,3 кОм. Резисторы лучше купить бескорпусные. Их следует припаять непосредственно на переключатель. В этом случае будет меньше проводов.

Настройка электрокорректора фар производится в положении «0», что соответствует требованиям техосмотра. Каждое деление переключателя позволяет смещать ось светового потока на 0,06 м, при условии, что регулировочный стенд установлен на расстоянии 1,2 м от фар автомобиля.

Замена гидрокорректора на электрокорректор

Из названия становится понятно, что электрокорректор работает за счет электричества, то есть требует подключения к аккумуляторной батареи.

Долго искать причины подобных решений от владельцев отечественной «десятки» не приходится, поскольку электрокорректор отличается надежности, высокой эффективностью. Его поломка случается в разы реже по сравнению с гидрокорректором.

Многие владельцы модели сомневаются, можно ли произвести подобную замену и использовать электрокорректор там, где ранее функционировал гидравлический узел. Конечно можно. Для этого предусмотрено применение штатного или позаимствованного от другого автомобиля устройства.

Сама процедура требует выполнения нескольких последовательных шагов.

  • Отключите минусовой провод от аккумуляторной батареи.
  • Демонтируйте цилиндр гидрокорректора из фары, как мы это описывали в предыдущем разделе.
  • Обязательно в процессе замены установите новое уплотнительное кольцо.
  • Отправившись в салон своего автомобиля, извлеките ручку управления главного цилиндра гидрокорректора. Она держится на гайке на 21 миллиметр.
  • Плюсовой жгут проводки подключается к 20-му гнезду колодки Ш2 в монтажном блоке вашего авто.
  • Минус электрокорректора крепится на кузовной шпильке. Их несколько и они расположены под приборной панелью.
  • Жгут нового регулятора прокладывать можно вдоль используемых ранее трубок старого гидрокорректора.
  • Колодки жгута подключаются к исполнительным механизмам.
  • Возвращайте минусовой провод на аккумуляторную батарею и проверьте, как работает новое устройство.

Стоимость электрокорректора сегодня составляет около 1-1,5 тысячи рублей. В зависимости от выбранной модели, вы получите определенное количество положений для регулировки. Минимум их бывает два, но самые распространенные предусматривают 4, 12 и 15 положений.

Не нашли интересующую Вас информацию? на нашем форуме.

Нештатные устройства

Для установки нештатных корректоров фар необходимо приобрести набор дополнительного оборудования. Сейчас на рынке много предложений различных производителей в разных ценовых категориях. Важно, чтобы набор был совместим с оптической системой конкретного автомобиля. Подключение таких систем требует навыков электромонтажных работ, наличие специальных инструментов.

Один из вариантов набора дополнительного оборудования представлен на рисунке.

Очень важно после проведения монтажных работ правильно произвести регулировку корректора фар и настроить световой поток. Для этого необходимо собрать и расчертить оптическую схему.

Необходимо расчертить на вертикальном щите (заборе, стене) линии горизонта фар, обозначить точки максимального отклонения луча, затем произвести регулировку светового потока при нейтральном сигнале корректора фар, для каждой из фар. При этом другую фару лучше обесточить. Если вы устанавливаете свет фар без помощника, на водительское сидение необходимо положит балласт, соответствующий массе водителя. Работоспособность установленного корректора проверяется изменением нагрузки на соответствующие области кузова (багажник, сидения).

Как сделать автокорректор фар своими руками

Если динамический автокорректор своими руками изготовить практически нереально, то электромеханический корректор (ЭМКФ) вполне можно сделать самостоятельно. Такое устройство может заменить гидравлический корректор на всех моделях отечественных автомобилей, для которых это предусмотрено конструкцией головной оптики.

Типовая конструкция электромеханического корректора состоит из моторредукторов, установленных на каждой фаре, и блока управления. Соответствующие компоненты можно приобрести в свободной продаже. Плюс вам понадобится паяльник, провода, крепёжные элементы, клеммы, колодки, кембрик, поливинилхлоридная трубка или другой изолирующий материал.

Выбирать комплектующие для ЭМКФ необходимо с таким расчётом, чтобы их размеры соответствовали габаритам штатного гидрокорректора, который установлен на вашем автомобиле.

Водители, которым часто приходиться управлять автомобилем в ночное время, прекрасно знают о сильной утомительности такой езды. В первую очередь достается глазам. Плохой, по сравнению с дневным, обзор дорожного полотна и окружающих окрестностей, ослепляющие вспышки встречных автомобилей, на большинстве из которых отсутствует корректор фар. Это устройство регулирует направление потока света и размер площади освещения.

Универсальный вариант

Существует универсальный прибор, который производит немецкая компания Hella. Устройство можно установить на любой автомобиль, причем оно может выступать в роли самостоятельной системы или быть дополнением к ручной регулировке фар.

Принцип работы основывается на показаниях новейших ультразвуковых сенсоров, которые закрепляются в нижней части кузова на расстоянии не менее 25 см от дороги. С датчиков блок управления принимает необходимые сведения касательно величины угла наклона кузова автомобиля.

Произведя необходимые вычисления, блок управления посылает управляющие сигналы электроприводам автокорректора фар Hella. Они, в свою очередь, в зависимости от ситуации меняют направление светового потока.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
