Как снять и установить маховик

Как снять и установить маховик. Его дефектовка

Подробная процедура по снятию на автомобиле ВАЗ 2110 маховика, его дефектовка (определение дефектов и их устранение по возможности) и обратная установка.Подробная процедура по снятию на автомобиле ВАЗ 2110 маховика, его дефектовка (определение дефектов и их устранение по возможности) и обратная установка.

Со временем значительного пробега нашего автомобиля начинаются проблемы со сцеплением, оно ухудшается. Обычно маховик не требует замены аж до 200-300 тысяч километров пробега машины и даже более, но если он начинает выходить из строя после 50 или 100 тысяч км., то тут нужно искать причину его быстрого износа (это может быть суровая езда, погодные условия или дефекты сцепления, которые следует устранить). Сама процедура по замене маховика не сложная, но требует определённых затрат по времени, ведь из-за этой детали придётся сделать демонтаж коробки передач и разобрать сцепление (читайте про ремонт сцепления на машинах ВАЗ).

Снятие и дефектовка маховика:

1. Перед началом работы снимите АКБ (смотрите статью как снять коробку передач) с автомобиля, слейте из коробки передач масло и снимите стартер.

2. Произведите снятие коробки передач и разборку сцепления.

3. Теперь, когда добрались до маховика, открутите крепящие его шесть болтов. Но для этого обратно поставьте один болт крепления коробки передач и вставьте одной рукой отвёртку в зубья маховика, чтобы он не прокручивался в процессе откручивания болтов.

4. Придерживая одной рукой маховик, – другой снимите с финальным болтом стопорную пластину болтов.

5. Теперь аккуратно с фланца коленчатого вала снимите маховик.

6. Далее можно приступить к осмотру (дефектовки) маховика и первым делом осмотрите зубья стального диска. Если они имеют грубые риски и прочие повреждения, тогда следует маховик заменить новым.

7. Если с ободом зубьев всё в порядке, то переключите взгляд на прилегающую поверхность ведомого диска, она не должна иметь глубокие ссадины и прочие дефекты.8. Также подобную дефектовку проведите с обратной стороны ведомого диска, а точнее смотрите на прилегающую часто – фланец коленчатого вала.

Если в 7 или 8 пунктах просматриваются подобные искажения, то маховик необходимо заменить новым или отремонтировать – прошлифовать на специальном оборудовании в автомастерской.

9. Чтобы произвести точную проверку или ремонт ведомого диска сцепления, – отправляйтесь с ним в автомобильную мастерскую, где имеется требуемое оборудование. Действия и рекомендации по ремонту маховика:

Не параллельность верхней поверхности прилегания ведомого диска и нижней (2) для крепления сцепления не должна быть более 0,1 мм.

На плоскостях диска сцепления (1 и 3) биение не должно быть больше чем 0,1 мм.

При прочистке поверхности маховика (3) от ссадин и рисок следует знать, что максимально можно снять слой металла не больше 1 мм.

Одновременно со стороной (3) следует прошлифовать и поверхность (2). Для этого между ними соблюдайте ступень с высотой 0,5±0,1 мм. При проточке соблюдайте параллельность прилегающих поверхностей (1 и 3).

10. Как с прочисткой поверхности маховика закончите, приступайте к его обратной установке. Первым делом обезжирьте болты и резьбовые отверстия под них, а после чего на их резьбу нанесите герметик. Монтируйте деталь обратно в порядке снятия, только совместите правильно отверстия на фланце коленчатого вала и маховике (они расположены асимметрично).ВАЗ

Аксессуары и запчасти других видов Константиновка

Отличаются количеством зубьев на венце Ваз 2101 — 129 зубьев, на венце Ваз 2110 — 128 зубьев.

Венец 2101-1005115 Ваз 2101-2107 Масса — 0,62 кг Диаметр наружный — 277,5 мм диаметр посадочный — 256,795 мм Ширина — 12 мм Число зубьев — 129 Модуль — 2,1166

Венец 2112-1005115 Ваз 2110-2170 Масса — 0,672 кг Диаметр наружный — 278,5 мм диаметр посадочный — 256,795 -0,07 мм Ширина — 12 мм Число зубьев — 128 Модуль — 2,1166 Вес маховика — 6,5 кг

Венец 2108-1005115 Ваз 2108 — 2115 Масса — 0,556 кг Диаметр наружный — 273,9 мм диаметр посадочный — 254,795 +0,725 Ширина — 12 мм Число зубьев — 128 Модуль — 2,1166

ДЛЯ ДВИГАТЕЛЕЙ «ДЕСЯТКИ»

НЕ ПЕРЕПУТАЙ ДЕТАЛИ

ДЛЯ ДВИГАТЕЛЕЙ «ДЕСЯТКИ»

Чем отличаются двигатели семейства VAZ 2110 от старого знакомого VAZ 21083? Оказывается, многим. Подробнее о различиях моторов — в статье начальника КБ управления проектирования двигателей ВАЗа.

Как уже известно читателям, для автомобиля VAZ 2110 и его модификаций было разработано новое семейство двигателей. Оно включает три базовые конструкции: карбюраторный восьмиклапанный с индексом 2110, восьмиклапанный с распределенным впрыском (обозначается 2111) и 16-клапанный с впрыском (имеет маркировку 2112). Все три двигателя собирают на одной автоматической линии, поэтому они унифицированы по таким базовым деталям, как коленчатый вал, шатун, поршневой палец, маховик. Необходимость разработки новых базовых деталей продиктована особенностями 16-клапанного двигателя 2112, у которого по сравнению с мотором 21083 значительно более высокие показатели мощности и крутящего момента. У него оригинальные, не унифицированные с деталями восьмиклапанных двигателей поршни, головка цилиндров и распределительные валы. Кроме того, предъявлены повышенные требования к надежности двигателей. Техническим заданием на автомобили семейства 2110 был установлен 90-процентный ресурс базовых деталей двигателя при пробеге не менее 150 000 км, вместо 125 000 км для остальных двигателей ВАЗа.

Ниже речь пойдет в основном о восьмиклапанных моторах 2110, 2111 и отличиях их базовых деталей от деталей двигателя 21083.

Коленчатый вал 2112–1005015 (фото 2). С целью повышения уравновешенности по сравнению с валом 2108 (фото 1) увеличены противовесы. Они механически обработаны как по боковым поверхностям, так и по диаметру. Это позволяет валу выдерживать возросшие нагрузки. По посадочным местам валы унифицированы, так что возможна замена вала 2112 на вал 2108.

Шатун 2110–1004045 (фото 3) отличается от шатуна 2108 более жесткой нижней головкой. Поковка оригинальная, из материала с улучшенными механическими свойствами. В верхней головке — сталебронзовая втулка (фото 4), так как применен плавающий палец — он может перемещаться и в шатуне, и в бобышках поршня. (Напомним, что в шатуне 2108 поршневой палец запрессован в верхнюю головку.)

Поршень 2110–1004015. Отличается от поршня 21083 только наличием канавок под стопорные кольца в бобышках для поршневого пальца. Стопорные кольца применены от двигателя 21213.

Поршневой палец отличается от детали мотора 2108 уменьшенной с 61 до 60,5 мм длиной и уменьшенным с 15 до 13,5 мм внутренним диаметром.

На двигателе возможна комплектная замена всех четырех поршней с шатунами в сборе — 2110 на 21083 и наоборот.

Что такое маховик в автомобиле?

По сути дела, маховик двигателя является составной частью нескольких самостоятельных систем. К его функциям можно отнести:

уменьшение колебаний при вращении коленвала ДВС. В этом случае маховик выступает как часть двигателя;
передачу момента на КПП от силового агрегата. Маховик кроме всего прочего является первичным диском сцепления;
передачу момента на коленвал от стартера. Через венец маховика от стартера поступает момент для раскручивания коленвала и запуска двигателя.

Чтобы лучше понять принцип его работы и те возможности, которые реализует конкретное устройство, надо рассмотреть отдельно каждый случай применения.

Для чего нужен маховик

Как элемент ДВС. Основное, если так можно сказать, самое первое его применение. Понять выполняемые в этом случае функции поможет фото

Здесь: 1 – шейка шатунная, 2 – противовес, 3 – маховик с венцом 4 – коренная шейка, 5 – коленвал. Работа четырехтактного ДВС подразумевает, что энергия от сгорания топлива появляется неравномерно из-за того, что в разных цилиндрах этот процесс происходит в разное время. Такое ее поступление обуславливает изменяющийся во времени момент на валу ДВС. Для сглаживания этих пульсаций, а также любых неравномерностей при вращении коленвала, предусмотрено использование маховика, выступающего своеобразным аккумулятором кинетической энергии.

Полученный крутящий момент необходимо передать на колеса, и опять в этом процессе не обойтись без маховика. Такое его назначение основано на том, что он используется в качестве первичного вала сцепления, как показано на фото:

1 – маховик, 2 – сцепление в сборе. В данном случае от маховика сцепление получает крутящий момент, выдаваемый ДВС, а затем передает его дальше на КПП. Не касаясь того, как организовано взаимодействие маховик-сцепление, стоит только отметить, что здесь он выступает в двоякой роли – как оконечный элемент ДВС, на который поступает развиваемый крутящий момент, и как часть сцепления, этот момент получающий.

Использование маховика при запуске ДВС. Такое его применение показано на фото ниже:

Принцип работы, в этом случае, следующий – при повороте ключа зажигания реле вводит в зацепление венец маховика и шестеренку на валу стартера. Стартер начинает крутиться, создаваемый им момент раскручивает маховик и, соответственно, коленвал двигателя. Он запускается, после чего венец маховика и стартер разъединяются. Теперь должно быть понятно, для чего нужен венец.

Смещена метка на шестерне выпускного распредвала в Приоре

Практически, каждый мотор автомобиля, это двигатель внутреннего сгорания. И работа такого двигателя происходит в строго определённом порядке движения поршней в блоке цилиндров, и в этом строго определённом порядке подаётся топливная смесь в каждый цилиндр, и конечно же к этому моменту должна и подаваться искра на свече зажигания (на бензиновом моторе). И естественно клапана впускные, а также и выпускные должны в нужный момент открыться или закрыться кулачками впускного и выпускного распредвалов. И чтобы всё это происходило в нужные моменты, существует механизм ГРМ, и имеются метки для установки колен/вала и распредвалов, соединяются они на разных двигателях по разному, бывает зацепление просто шестернями, бывает цепью, бывает зубчатым ремнём. На двигателе вашего автомобиля стоит зубчатый ремень.

Когда человек имеет мало опыта, то часто бывает при замене ремня ГРМ неверно соблюдает порядок установки меток. В общих чертах знает, что имеются метки и они должны совпасть. И вот частая ошибка: выставляет метки на распредвалах, потом подгоняет колен/вал — это совершенно неправильно, можно даже и загубить мотор такой установкой, особенно если у него встречаются клапана с поршнями при неверной установке.

Напомню, как выставляются метки на 16-ти клапанном двигателе «Приоры».

Если мотор работает, но вам не нравится его работа, то надо проверить совпадение меток

Если мотор разбирался для ремонта, то начинать надо с установки первого цилиндра в ВМТ. Например самый простой вариант поймать поршень в ВМТ, это выкрутить все свечи, первый цилиндр заткнуть бумажной пробкой. Помощник в этот момент прокручивает колен/вал за болт шкива или при поддомкраченном передке, можно на включенной скорости крутить переднее колесо. В момент такта сжатия первого цилиндра пробка выскочит. Далее ещё немного прокручивая колен/вал, подгоняете метки до совпадения. У двигателей «Приора», метка на зубчатой шестерне коленчатого вала, обычно это точка, а на крышке масляного насоса это треугольный вырез. Эти метки видны при снятом шкиве колен/вала. Шестерня зубчатого ремня на колен/валу должна встать таким образом

А метка на маховике тоже должна виднеться в окошке.

Окошко под резиновой заглушкой (указал красной стрелкой)

Добраться туда будет легче, если снять воздушный фильтр и аккумулятор

Когда поршень первого цилиндра в ВМТ, колен/вал совмещён с меткой, только после этого совмещаются метки распредвалов

А потом уже одевается ремень ГРМ.

И на всякий случай информация, если снимались распредвалы и менялись шестерни распредвалов, то помнить — каждый вал имеет собственный шкив, которые менять между собой нельзя. Шкив с правой стороны мотора, имеет вставку для датчика фаз.

И ещё, напоследок: обязательно проверяйте метки после установок и регулировок. Пока не вкручены свечи, чтобы компрессия не создавала вам препятствия, прокрутите колен/вал 2 (два) оборота. То есть, проверите метки, что они встали снова как положено и в тоже время почувствуете, что поршни не встретились с клапанами. Если у вас установлен мотор, на котором клапана не встречаются с поршнями при разрыве ремня ГРМ, то всё равно проверяйте метки после двух оборотов — это очень важно.

Обычный, демпферный маховик и другие его виды

Конструктивно различают такие виды его исполнения:

сплошной или обычный;
двухмассовый или демпферный;
облегченный.

Наиболее распространенным является сплошной маховик. По сути дела – это обычный металлический диск, на котором по торцу выполнен венец.

Для разных моделей автомобиля используется свое исполнение, обычно диаметр диска тридцать-сорок сантиметров. Как пример можно привести диск ВАЗ 2101, его вес равен 6,7 кг, а диаметр сцепления двести мм, тогда как для ВАЗ 2110 – вес 6,3 кг. Не существует единого варианта для любых моделей, на все ВАЗ, например, такие как 2112, 2114, 2110, применяется свое исполнение.

Облегченный маховик

Принцип прост, так «народные тюнеры» (да и некоторые компании), просто убирают «лишний» вес. Например, из «нашего» маховика на ВАЗ, исключают примерно 3,5 килограмма из 7,5 возможных! То есть его вес составляет – 4 килограмма, а это существенно! Справедливости ради стоит отметить что, сейчас существует множество разновидностей таких элементов, то есть убирают различные веса от 1,5 до 3,5 кг. Различные «тюнеры» объясняют это по-разному, но суть остается одной – «облегчение»!

Вы можете задать справедливый вопрос – а почему же не могут вообще сделать весом в 1 или 1,5 кг, вместо скажем 7,5? Справедливый вопрос, но ответ очевиден – такой легкий вариант будет крайне не стабильным, если выражаться простым языком — то его просто сломает.

Поэтому должен оставаться задел прочности, который позволит этой детали, работать в стандартном режиме! Вот мы и подошли к плюсам и минусам, давайте разберем подробнее.

Плюсы

Постараемся понять — что может дать такой облегченный тип строения при работе двигателя.

Меньший вес, а значит нужно меньше тратить энергии для раскрутки, что положительно сказывается на расходе топлива. Если не вдаваться в долгие рассуждения, то экономия составляет примерно 2 – 3 %, но не больше.
Уменьшаются механические потери.
Раскрутить его легче, а значит, повышается «отдача от двигателя», у него меньше инерция.
Двигатель быстрее выходит на максимальные обороты.
Работа на «высоких» оборотах улучшается.

Это действительно присутствует, если рассчитать силу инерции, а также центробежную силу и сравнить ее со стандартным маховиком — то становится понятно, что облегченная модель, требует меньше механических и силовых затрат на свою работу. А это как я уже написал сверху – экономия топлива, быстрая раскрутка и лучшая работа на «верхах». Ведь именно на высоких оборотах стандартный вариант, начинает испытывать излишние нагрузки центробежной и инерционной сил.

Минусы

Куда же без них. Для начала нужно отметить такой аспект, облегченный маховик, требует правильной настройки и остальных конфигураций двигателя. А это значит, что мало поставить его одного, нужно также облегчать и коленчатый вал, правильно настраивать центровку корзины сцепления т.д. То есть – целый комплекс мер, тогда эффект будет более значимым и заметным. Пробежимся по основным минусам.

Прочность конструкции ниже.
На низких оборотах, при малых скоростях, эффект практически не заметен.
Требуется дополнительная балансировка с колен.валом и шкивом ремня генератора
Хуже проводит тепло, в зимнее время трансмиссия будет прогреваться дольше на «холостых».
Ну и стоит дороже обычного, если брать каких-либо именитых производителей, а не сделанный своими руками.

Получается, если берете для автомобиля со стандартной (небыстрой) манерой езды (до 3000 об.) – эффект будет минимальным. Если берете для «прокаченного» автомобиля, который работает на оборотах за 4500 (особенно для турбированных двигателей), то эффект действительно будет.

Что используют в автомобилях ВАЗ?

Нет ничего удивительного, что для машин ВАЗ, например таких, как 2112, 2114, 2110, как уже отмечалось, используются разнообразные маховики. В авто этого семейства применяют обычный, а не двухмассовый маховик. Правда, для представителя каждого семейства ВАЗ он свой, отличающийся весом и размерами диска сцепления.

Так, на всю классику ВАЗ ставится маховик от 2101, на Ниву и Шеви Ниву – от 21213. Восьмерки комплектуются изделиями от 2109. Десятки, Калины, Приоры, Гранты используют маховик от ВАЗ 2110. Все виды маховиков, от ВАЗ различных семейств, например таких, как 2112, 2114, 2110, отличаются различным посадочным местом, внешним диаметром и венцом. » alt=»»> Роль и значение маховика в ДВС переоценить трудно, да наверное, просто невозможно. Именно он сглаживает рывки, создает нормальные условия для работы трансмиссии и уменьшает вибрацию от мотора, передаваемую на кузов. С целью повышения его эффективности используются различные конструкции, хотя зачастую и исполнение в виде обычного диска вполне успешно работает в двигателе.

Облегченный Маховик, Высокая Эффективность На Практике

Как я узнал. У знакомого была разборка автомобилей Опель. Сам он ездил на Опель Омега 2.0i. В гараже на тот момент было два двигателя. Один от Опель Вектра, другой от Опель Омега. Двигатели одинаковые, ни чем не отличаются 2.0i DOHC, но присмотревшись, было явно видно, что у двигателя Опель Омега маховик в два раза толще, чем у Вектры. Когда сняли маховики с двигателей, были в шоке! У Вектры маховик как минимум в два раза легче. Двигатели этих автомобилей одинаковые, различие в весе автомобилей незначительное, но в динамике разница небо и земля. По сравнению с Омегой, Вектра просто ураган!

Облегченный маховик снижает максимальную скорость — лживый миф.

Облегченный маховик Ваз 2101, что было до.

Родной маховик весил 7 кг. Если быть точным и электронным — 6,873кг. С таким весом маховика автомобиль Ваз 2101 похож на динамо-машину ))). Бросая небрежно сцепление на холостых оборотах, машина срывается с места, не глохнет. Очень удобно для ученика-делитанта трогаться с места в горку, по песку и т.д. А с другой стороны за это мы платим худшей динамикой, то есть вялым ускорением в горку или же тугим ускорением при обгоне фуры и т.д. С родным маховиком двигатель довольно таки инертный по сравнению с установленным облегченным маховиком. Двигатель набирает обороты с небольшой заминкой, а сбрасывает как-то медленно.

На затяжных подъемах наблюдается плавное снижение скорости. Автомобиль заходит на подъем бодро, но плавно угасает, как динамо-машина))) Двигателю приходится мало того, что затрачивать дополнительную энергию при движении на затяжной подъем, но и вращать лишние килограммы, когда подъем очень затяжной. Ни в коем случае я не пытаюсь показать кучу минусов, только холодная оценка. Инженеры для чего-то рассчитали этот вес маховика, наверное, как и замки дверей, тоже рассчитаны для чего-то, может, чтобы закрывать двери ногами, но времена меняются и требования соответственно тоже. С появлением иномарок, есть с чем сравнивать.

Облегченный маховик Ваз 2101, что стало после.

На мой взгляд, возросла максимальная скорость, но так как на спидометре максимум 160 км/ч, а стрелка спидометра упирается в упор, то конкретную цифру увеличения скорости сказать не могу, извините. После того как упирается стрелка спидометра, машина набирает скорость за пределами контроля. КПП 5 ст. от Fiat Polonez.

Что касается экономии топлива, то бытует много мнений, но я Вас смело могу заверить — экономия топлива наблюдается. Выработал полный бак и заметил, что проехал больше. Делал замер неоднократно, у моего автомобиля Ваз 2101 с объемом двигателя 1300 см2 при том же умеренном движении по городу, расход топлива снизился на 1 литр.
С родным маховиком расход 10-14 (в зависимости от стиля езды)
С облегченным маховиком расход 9-16.
Да, 16 — это не опечатка. Машина быстрее выстреливает, и спортивный интерес заставляет держать двигатель в запредельных оборотах, отсюда и завышение расхода, кровь кипит, всё такое)))

После того как установил облегченный маховик, заметил, что двигатель крутится легче, быстрее набирает максимальные обороты, очень улучшилась динамика разгона, как будто увеличил объем двигателя.
Облегченный маховик не делает двигатель мощнее, добавляется лишь резвость, т.е. двигатель способен быстрее набирать максимальные обороты. Сильнее стало вжимать в сидения при разгоне автомобиля.

При движении на первой передаче, на холостом ходу автомобиль едет ровно, не дергается. Работа двигателя без изменений. При той же динамичности разгона, меньше наступаю на педаль газа. У автомобиля появился запас динамичности. Мне нравится как теперь двигатель набирает шустро обороты. Кроме того, немного обеднил смесь, динамичность осталась на прежнем уровне и получил хороший выигрыш в экономичности.

Посмотрите на обычный маховик и версию облегченного маховика.

Слева показан стандартный маховик Справа показан облегченный маховик

Максимальное негативное влияние центробежных сил на динамику автомобиля оказывает вес наружного радиуса маховика. Мы снизили вес, убрав, лишний метал по краю маховика, оставив полочку для крепления корзины сцепления.

Внутренняя сторона маховика — это поле настоящего сражения. Основной упор облегчения маховика приходится на эту сторону. Коммунисты были щедрыми ребятами, метала было много )))

Соблюдая все правила, допуски и все остальные научные термины, которым не посвящена эта тема, можно достичь хороших результатов в облегчении не теряя прочностных качеств детали.

Облегченный маховик не лишен прочностных качеств, это благодаря появившимся ребрам жесткости. Разработанная схема облегчения нашими светлыми головами))) позволяет убрать лишний метал, не ослабив изделие.

Итак, вот вкратце то, что я получил от установки облегченного маховика

Интенсивный набор скорости

Ощущение большей мощности двигателя

Меньший расход топлива

Приятное ощущение динамичности, крепче вжимает в сидение

Сократилось время обгона впереди идущего транспортного «начальника колонны» )))

В интернете Вы можете найти разную ценовую политику этих деталей. Сразу скажу, что вещь стоящая. Поищите, может Вы найдете предложение и выгоднее, но если Вы переживаете о том, дает ли результат установка облегченного маховика или нет, то я предлагаю Вам тест драйв. Я даю Вам облегченный маховик, Вы в залог оставляете ниже указанную сумму, тестируете на своем автомобиле и когда Вас обрадует результат, Вы примете решение. Знаете, Вы оставите облегченный маховик. Именно по этому я и предлагаю сперва протестировать, заведомо зная результат, который получил на своем автомобиле. Я предлагаю протестировать и если не понравиться вернуть свои деньги.

Укрпочта

Укрпочта — доставка, как по территории Украины, так и за ее пределы. Если Вы из Росси, Грузии, Белоруссии и т.д., выбирайте службу доставки Укрпочта. Ваш заказ придет в ближайшее к Вам почтовое отделение в Вашем городе. Укрпочта не предоставляет наложенный платеж за границу. Наложенный платеж возможен по территории Украины

Новая почта, Интайм

Новая Почта — очень удобный и быстрый способ получить Ваш заказ в Вашем городе. Возможность оплатить заказ по факту получения, но в таком случае стоимость доставки возрастает. Более 1000 отделений на территории Украины.
Интайм — доставка по Украине от 1-3 суток. Возможность оплатить заказ при получении. Расценки немного ниже, чем у Новой Почты. Не в каждом городе есть отделение.

Электронные деньги / пластиковая карта Visa, Mastercard

При оплате электронными деньгами либо картой Visa, Mastercard стоимость доставки будет меньше, чем при оплате наложенным платежом, так как не взимается комиссия за пересылку денег.
После зачисления средств на счет, это происходит, как правило, мгновенно, я обязательно с Вами свяжусь и сообщу о дате отправки Вашего заказа. После отправки сообщу Вам номер посылки, если отправка Укрпочтой, либо номер накладной, если это Новая Почта или Интайм.

Если Вы первый раз заказываете в интернете, то рекомендую выбирать Интеркасса или Единый Кошелек. После оплаты Вас проинформируют на E-mail о статусе платежа. Я с Вами обязательно свяжусь и сообщу о сроках доставки, дате отправки.

Если Вас интересует наложенный платеж, то выбирайте этот пункт. Выбирайте подходящего перевозчика — Новая Почта, Интайм, Укрпочта.
НАЛОЖЕННЫЙ ПЛАТЕЖ ТОЛЬКО ДЛЯ ЖИТЕЛЕЙ УКРАИНЫ.

P.S. Облегченный маховик действительно оживляет автомобиль. Например, оценив, как ездит классика с облегченным маховиком, я уже морально не смогу ездить на стоке. Отлично подходит для повседневной езды. Попробуйте, как поменяется динамика в лучшую сторону с облегченным маховиком. Мы даем возможность протестировать и если что-то не так, вернуть.

С уважением, команда проекта «Усовершенствование автомобилей семейства ВАЗ»!

Облегченный маховик

Во время обновления мотора транспортного средства, его владельцы заменяют стандартное маховое колесо на облегченный маховик. Снижение веса по сравнению со стандартной деталью является важным достоинством облегченного варианта. Как правило, снижают массу на полтора килограмма.

Что дает облегченный маховик

К главным достоинствам легкого махового колеса относят:

меньшую инерцию, благодаря чему мотору легче его раскрутить;
наблюдаемая динамика в положительную сторону при разгонных параметрах;
быстрое достижение пиковых оборотов мотора;
наблюдаемый прирост мощности до четырех процентов, однако, важно понимать, что после монтажа облегченного махового колеса, появится прирост скорости на те же самые четыре процента.

Важно отметить небольшую загвоздку, которую требуется учесть. Смена стандартного колеса на более легкое осуществляется с перестройкой мотора в том числе. Нужен комплексный подход по модернизации составляющих мотора и трансмиссии. Лишь грамотный подход к модернизации позволить получить выдающийся результат.

Множество владельцев осуществляют модификацию разнообразных элементов транспортного средства, но не каждый из них задумывается о положительных и отрицательных сторонах данных улучшений, базируясь лишь на рекомендациях не особо опытных друзей или знакомых.

Перед началом изучения плюсов и минусов облегченного махового колеса, важно определить вес детали. Многие движки задействуют маховые колеса, имеющие массу около тринадцати килограмм, однако бывают вариации и с меньшим весом. Такого типа вариации маховых колес обладают массой не менее пяти килограмм. В их случае облегченные вариации обычно обладают весом от трех с половиной килограмм и выполняются не только из стали – есть вариации с алюминиевыми сплавами.

Дабы уменьшить массу, удаляют некоторые металлические элементы. Процесс осуществляют с максимальным радиусом, поскольку близко расположенный к центру маховика металл способен лишь уменьшить уровень прочности колеса.

Маховое колесо стандартного типа, изначально установленное производителем, важно для поддерживания оборотов в процессе переключения передач. Кроме того, оно придаёт ускорение транспортному средству. Масса махового колеса балансируется так, чтобы транспортное средство имело заданную фирмой разгонную динамику. При этом масса махового колеса распределена так, чтобы транспортное средство можно было отнести к определенному классу, и оно отвечало потребительским запросам.

У большого веса стоковых маховых колес имеются свои плюсы:

возможность поддерживать стабильность работы при низких оборотах с уменьшением разгонной динамики;
возможность для малоопытного водителя начать передвижение на повышенных передачах, однако это не советуют делать;
лучшее сохранение скорости, при том, что ускорение будет менее интенсивным, чем в случае облегченного маховика;
большой крутящий момент;
лучшая передача тяги на силовую передачу.

Облегченный маховик плюсы и минусы

Маховое колесо упрощенного типа обычно устанавливают ради повышения разгонной динамики, поскольку мотор будет занят вращением облегченной детали, что приведет к более шустрому набиранию оборотов мотором. Таковые изменения хорошо скажутся при разгоне, однако могут принести с собой к ряду негативных последствий:

хотя скорость будет расти интенсивнее, столь же интенсивно она будет уменьшаться.
расходуемого топлива будет больше из-за его зависимости от ускорения;
наблюдаемое снижение числа оборотов во время перехода на повышенные передачи, но при этом повышается точность включения передач;
появление неудобства в процессе передвижения при городских условиях, особенно в случае движения в пробках;
уменьшение крутящего момента, однако, наблюдается увеличение мощности;
возникновение трудностей при передвижении в зимнее время, а также по бездорожью на пониженных передачах;
если у мотора имеется турбина, тогда эксплуатация махового колеса облегченного типа может оказаться причиной нарушений рабочей динамики мотора.

Производитель не просто так ставит на транспортные средства среднего класса маховые колеса с четко определенным весом, а значит, нет смысла в модернизации. Повышение динамики, как пример, у внедорожников также не несет за собой практического смысла. Установить облегченное маховые колесо на купе или близкие по особенностям решения, наоборот, в принципе можно, поскольку это хорошо влияет на разгонную динамику .

При эксплуатации махового колеса облегченного типа, автовладелец может столкнуться с рядом следующих проблем:

быстрый разгон и быстрое торможение при движении в городских условиях, что негативным образом сказывает на топливном расходе;
движение на большие дистанции требует более сильное нажатие педали газа, приводящее к работе мотора с высокими оборотами, а это приводит к сильному нагреву мотора;
сильный нагрев мотора повышает износ деталей мотора.

Облегченное маховое колесо больше рассчитано на любителей гоночного стиля вождения, потому выбор останавливать нужно на том типе детали, который будет обладать облегченными краями либо выполнен из алюминиевого сплава. Таковую деталь можно отыскать в специализированных ателье или через магазины в интернете. Ценник на подобные модернизации в основном находится в пределах двух тысяч рублей, при условии, что хозяин транспортного средства будет все устанавливать сам.

Установка облегченной вариации маховика требует внимательности по части прочностных характеристик. Прочностная характеристика является немаловажным фактором, поскольку поломка колеса во время использования мотора с высокими оборотами может привести к значительным поломкам не только мотора, но и трансмиссии и даже частей кузова. Из-за этой причины монтирование улучшенного махового колеса считается улучшением, вся ответственность за которое будет на плечах самого автовладельца.

Особенности выбора детали

Если вы приняли решение приобрести облегченный маховик ваз 2110 или для автомобилей схожего класса, тогда понадобится разобраться с несколькими рекомендациями, призванными упростить покупку детали. Облегчают маховики при помощи использования облегченных сплавов либо снятием некоторого количества металла с детали, потому выбирая такой маховик нужно определиться, откуда будет сниматься часть металла. Центральная часть всегда должна быть укрепленной, потому удалять материл оттуда нельзя.

Ослабленная центральная часть влечет за собой увеличение вероятности срыва, из-за чего элементы колеса могут оказаться даже в салоне. Поврежденное маховое колесо без проблем может пройти перегородку спереди, что в основном приводит к серьезным травмам.

Немаловажно отметить то, что при выборе данного элемента нужно ориентироваться на варианты из алюминиевых сплавов, так как уменьшение массы лучше достигать не облегчением конструкции, приводящим к уменьшению прочностных характеристик, а задействованием легкого материала.

Если выбор все-таки упал на стальные вариации, тогда важно обратить взор на места облегчения, которые должны быть как можно ближе к краям, а центр был самой укрепленной зоной.

Маховик ваз 2110 размеры

Этот товар выбрали 26 покупателей

Описание
Доставка и оплата
Отзывы (0)

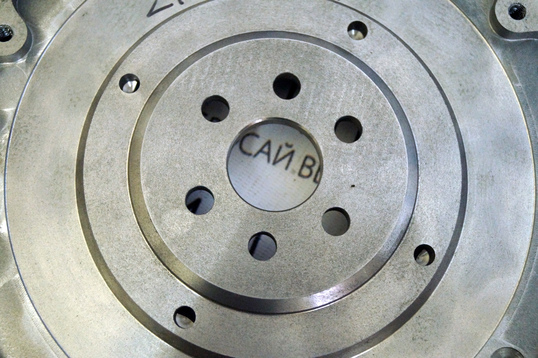

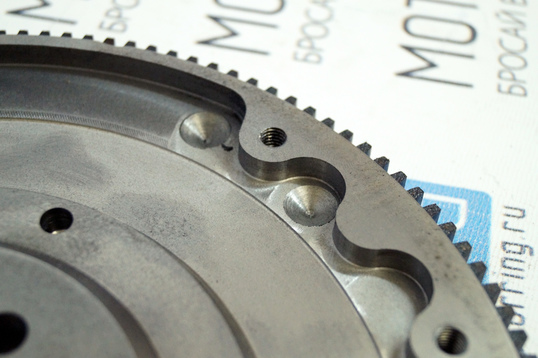

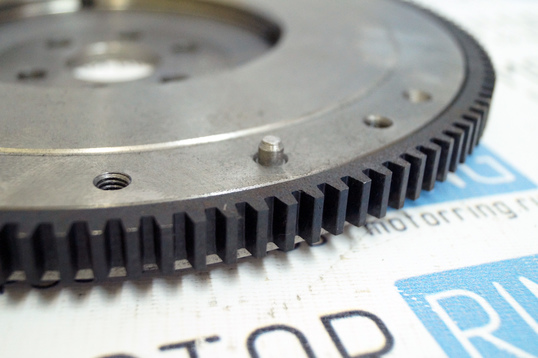

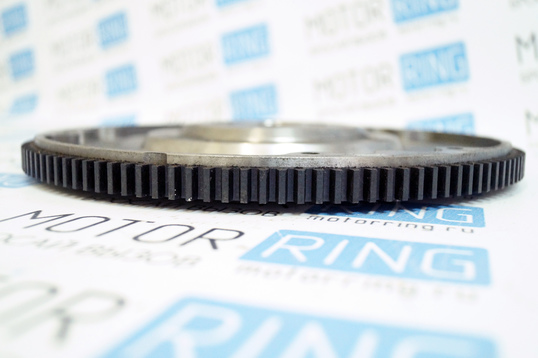

Сбалансированный, облегченный маховик.

Вес стандартного маховика — 6,6 кг. Вес данного маховика приблизительно 4 кг.

Размеры: наружный диаметр маховика соответствует ВАЗ 2109, размер рабочей плоскости позволяет установить сцепление 2110.

При установке изделия на автомобиль потребуется снятие КПП.

Преимущества: установка данного маховика актуальна для автомобилей с турбо-мотором, а так же позволяет установить сцепление 2110, которое имеет большую площадь контакта, на коробку 2108. При установке облегченного маховика холостые обороты будут повышены, так как двигателю станет легче крутиться. Именно по этому будет необходима прошивка ЭБУ.

Комплект: 1 шт.

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Самовывоз с нашего склада

Доступные способы оплаты:

Наличными при получении
Кредит, рассрочка
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Принцип работы маховика! Есть ли смысл ставить облегченный?

Добро пожаловать!
Маховик – это одна из важных частей автомобиля, за которой необходимо вести бережный уход в плане езды, потому что если ездить небрежно (Трогаться с пробуксовкой, передачи включать не выжимая сцепления и т.д), то в таком случае моховик и само сцепление проживут не долгую жизнь и вследствие чего сильно износятся и потребуют замены.

А почему маховик со временем изнашивается? А как вообще работает данная деталь? И какой маховик лучше поставить на свой автомобиль, чтобы машина быстрее ехала? На самом деле у меня очень часто спрашивают эти три вопроса, поэтому сегодня мы с вами разберём их по подробней!

Из-за чего маховик изнашивается?

Если говорить о стандартных маховиках, то происходит это лишь из-за сильных нагрузок на него, а именно как уже упоминалось ранее, при резком трогании с места сопровождающимся пробуксовкой, а так же при неправильной установки маховика и при езде на высоких оборотах двигателя, то есть когда стрелка тахометра будет находится в красной зоне.

Какой принцип работы у маховика?

Маховик – это сам по себе диск, благодаря которому мощность от двигателя передаётся на сцепление, а затем на коробку и в конечном итоге на колёса, в связи с чем автомобиль едет. При работе данного агрегата, происходят маятниковые движения, а именно маховик не крутиться по всей своей оси, а лишь по принципу маятника работает на одном месте, для наглядности взгляните на рисунок ниже и вы всё поймете.

Примечание!
Более детально понять принцип работы данного агрегата, вы сможете в самом низу статьи, в рубрике под названием: «Дополнительный видео-ролик»!

Какой маховик лучше всего поставить на автомобиль?

На данный момент бытует очень множество слухов, то что поставив облегчённый маховик на автомобиль, машина якобы быстрее поедет. На самом то деле всё верно, но к сожалению не во всех случаях. Облегченную версию данного агрегата нужно устанавливать на автомобиль только в том случае, если холостой и рабочий ход двигателя предназначен лишь для средних оборотов «1700-∞».

Поэтому если облегчённый маховик поставить на полностью стандартный мотор, холостой ход у которого составляет «800 оборотов в мин», то уже именно в этом случае при заводке двигателя на холодную, автомобиль скорее всего будет работать неустойчиво и возможно даже будет глохнуть. Выход из этой ситуации является лишь один, поднимать холостой ход у автомобиля за счёт различных доработок двигателя, или же менять маховик на старый.

Примечание!
На облегчённом маховике, пытайте при езде никогда не доводить рабочий момент двигателя до слишком низких оборотов, потому что это со временем погубит ваш двигатель от перегрузок!

Как заменить маховик на ВАЗ?

Как произвести замену — на классике?

Дополнительный видео-ролик:
Более детально о принципе работы маховика, а так же об его облегчённой версии, смотрите в интересном видео-ролике который приведён ниже:

Маховик приора и 2110 отличия

Уже всю голову сломал! Стандартное отходила 130 и еще ходит . А читал про другие у многих 7 тысяч и ломается. Вот думаю может от приоры поставить но оно дороже. Или только диск поменять. . .

FakeHeader

Comments 31

Если мотор 8кл то считаю тратиться на люк смысла большого нет. Можно поставить комплект 2112. Я же себе поставил от 128 мотора сцепу

Где ты такую нашел? Чем она отличается?

отличается тем что держит больше момента. продается в интернет-магазинах

Все 225 на ней ездишь?

да езжу! Пробег более 225 000 км, вот иногда выжимочной подшипник иногда шумит начял. Иногда друзья спрашивает че у тебя сцепление стоит и т.п.

Да ужо бдывает же:-)

у меня пробег уже 225 000 км. А я еще сцеплению не поменял. Сцепление не буксует, все нормально.

Блин иногда автоваз может сделать нормальные запчасти!

После 130 корзину полюбому менять, лепестки уже сточены, оставишь они обломаются однажды, и выжимай не выжимай а передачу не воткнеш

Недавно заменил сцепление, поставил Trialli от гранты спорт. Начало брать ручками как не газ-51, значительно возрасло усилие на педали сцепления.

О как торгаши людей разводят! Триалли — запчасти производимые китайцами в подмосковье. На грантах/калинах сцепление валео если что. Есть подозрение на 99.9%, что на гранте шпрот стоит оно же.

Тоже поставил валео, че то не очень, жесткое, трогается с рывками! Знакомому ставил ВИС, впечатления положительные, мягкое, трогается плавно! А так да, как писали выше, сколько людей, столько и мнений! Я больше придерживаюсь только заводским деталям! Велосипед то давно уже изобрели!

ДЛЯ ДВИГАТЕЛЕЙ «ДЕСЯТКИ»

НЕ ПЕРЕПУТАЙ ДЕТАЛИ

ДЛЯ ДВИГАТЕЛЕЙ «ДЕСЯТКИ»

На двигателе возможна комплектная замена всех четырех поршней с шатунами в сборе — 2110 на 21083 и наоборот.

Маховик 2110–1005115 (фото 5). Для передачи повышенного крутящего момента увеличен со 196 до 208 мм диаметр поверхности под сцепление. Изменена форма зубьев на венце маховика. Для снижения неравномерности вращения коленчатого вала увеличен момент инерции маховика путем увеличения ширины обода с 20,9 до 27,5 мм. Замена маховика 2110 на 2108 в принципе возможна, но одновременно потребуется установить коробку передач со стартером 2108.

Блок цилиндров 2110–1002011. Отливка унифицирована с блоком 21083; различия — в обработке крепежных отверстий. В блоке 2110 сделаны дополнительные резьбовые отверстия для кронштейна генератора, датчика детонации и модуля зажигания (последнее относится к восьмиклапанному двигателю с впрыском). Блок цилиндров для 16-клапанного двигателя дополнительно отличается резьбовыми отверстиями для крепления головки блока цилиндров: диаметр резьбы изменен с М12 на М10.

Головка блока цилиндров 21083–1003011. На восьмиклапанных двигателях применена головка цилиндров от двигателя 21083; есть лишь незначительные отличия головки в сборе со шпильками в длине шпилек.

Распределительный вал 2110. Благодаря оригинальному профилю кулачков высота подъема клапанов по сравнению с мотором 2108 увеличена для впускного клапана с 9,0 до 9,6 мм, для выпускного клапана — с 9,0 до 9,3 мм. Изменено угловое положение кулачков относительно шпоночного паза. Эти изменения позволили поднять мощность двигателя. Распределительный вал 2110 имеет отличительную метку в литье в виде увеличенного диаметра шейки около 2-го впускного кулачка на длине 5 мм. По посадочным местам валы 2110 и 2108 унифицированы, так что возможна их замена.

Шкив коленчатого вала 2110–1005058 (фото 6) для привода генератора на двигателях семейства 2110 совмещен с демпфером. Новый высокооборотный генератор потребовал применить поликлиновой ремень — соответственно изменился шкив на генераторе. Для формирования сигнала датчик положения коленчатого вала на демпфере снабжен зубчатым венцом. Применение демпфера позволяет уменьшить вибрации и шум двигателя.

Стартер 2110–3708010 (фото 8) новой конструкции, а его ведущая шестерня, в отличие от стартера 2108 (фото 7), имеет 9 зубьев вместо 11.

На двигателях семейства 2110 применяется масляный насос 2112. Он отличается от масляного насоса 2108 оригинальной крышкой из алюминия, в которой выполнены бобышка и отверстия для крепления датчика положения коленчатого вала. Шестерни и чугунный корпус такие же, как в двигателе 21083.

Восьмиклапанные двигатели с распределенным впрыском для автомобилей семейства 2110 имеют различия в зависимости от типа системы управления двигателя (СУД). СУД «Дженерал моторс» (фото 9) была адаптирована с распределительным валом 2108, тогда как калибровки отечественной СУД совместно с фирмой «Бош» (фото 10) были выполнены с распределительным валом 2110. Его применение и изменения впускной трубы и ресивера позволили повысить мощность двигателя 2111 с 51,5 до 56 кВт.

Выпускаемые в настоящее время карбюраторные двигатели для автомобиля 2110 имеют различия в комплектации базовыми деталями, которые продиктованы тем, что новое оборудование для изготовления и сборки двигателей еще не выведено на проектную производительность. Часть двигателей выпускается на линиях сборки вместе с двигателем 21083. Такой двигатель, обозначаемый 21083–80, комплектуется коленчатым валом 2108, маховиком 2108, поршнем с шатуном в сборе 21083, распределительным валом 2108. Двигатель с обозначением 2110 изготавливается на новой сборочной линии и комплектуется коленчатым валом 2112, маховиком 2110, поршнем с шатуном в сборе 2110, распределительным валом 2110.

Уважаемые покупатели, во избежание ошибок при отправке маховика, в строке «Комментарий» указывайте модель и год выпуска вашего автомобиля.

Если рассматривать устройство и принцип работы ДВС, придется столкнуться с таким изделием, как маховик. По своему конструктивному исполнению он не представляет чего-то сложного, но выполняемые им функции чрезвычайно важны, невозможно обойтись без него.

Маховик двигателя является составной частью нескольких самостоятельных систем. К его функциям относиться:

— уменьшение колебаний при вращении коленвала ДВС. В этом случае маховик выступает как часть двигателя;

— передачу момента на КПП от силового агрегата. Маховик кроме всего прочего является первичным диском сцепления;

— передачу момента на коленвал от стартера. Через венец маховика от стартера поступает момент для раскручивания коленвала и запуска двигателя.

Как элемент ДВС- самое первое его применение.

1 – шейка шатунная, 2 – противовес, 3 – маховик с венцом 4 – коренная шейка, 5 – коленвал.

Работа четырехтактного ДВС подразумевает, что энергия от сгорания топлива появляется неравномерно из-за того, что в разных цилиндрах этот процесс происходит в разное время. Такое ее поступление обуславливает изменяющийся во времени момент на валу ДВС. Для сглаживания этих пульсаций, а также любых неравномерностей при вращении коленвала , предусмотрено использование маховика, выступающего своеобразным аккумулятором кинетической энергии.

Полученный крутящий момент передается на колеса. Маховик используется в качестве первичного вала сцепления.

1 – маховик, 2 – сцепление в сборе.

От маховика сцепление получает крутящий момент, выдаваемый ДВС, а затем передает его дальше на КПП. Маховик выступает в двоякой роли – как оконечный элемент ДВС, на который поступает развиваемый крутящий момент, и как часть сцепления, этот момент получающий.

Маховик при запуске ДВС.

При повороте ключа зажигания реле вводит в зацепление венец маховика и шестеренку на валу стартера. Стартер начинает крутиться, создаваемый им момент раскручивает маховик и, соответственно, коленвал двигателя. Он запускается, после чего венец маховика и стартер разъединяются.

Другие артикулы товара и его аналогов в каталогах: 2110 0100511503.

ВАЗ 1117-1119, ВАЗ 2170, ВАЗ 2190, Калина 2, Датсун, ВАЗ 2110-11, ВАЗ — 2112.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить маховик ВАЗ 2110 на автомобиле семейства ВАЗ.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Маховик ВАЗ 2110-2111-2112

Описание
Отзывы 0
Вопрос — Ответ 0
Оплата и доставка
Гарантия

Мы отправляем посылки всеми, без исключения федеральными ТК (транспортными компаниями), посмотрев адреса филиалов, Вы можете выбрать удобную для Вас ТК и указать её при оформлении заказа, если сомневаетесь, просто оформляйте заказ и указывайте при оформлении любую ТК. Наш менеджер свяжется с Вами по телефону для подтверждения заказа и обязательно предложит Вам самый оптимальный по срокам и стоимости вариант, исходя из веса, габаритов посылки и удаленности получателя.
Можете быть уверенны, в руки вы получите такую же деталь как на картинке. Ответственность за целостность покупок при транспортировке мы берем на себя, поэтому каждая посылка перед отправкой дополнительно тщательно упаковывается.

Оплата и доставка

Интернет-магазин AvtoMaster555.ru предлагает своим клиентам самые удобные способы доставки и оплаты вашего заказа.

Если вы сами затрудняетесь с выбором способа доставки вашего заказа. В этом случае выбирайте любой способ доставки, а когда наш менеджер Вам перезвонит он обязательно подскажет вам наиболее оптимальный для вас способ доставки, так же объявит стоимость и сроки доставки Вашего заказа.

Доставка Почтой России (предоплата не требуется)

Порядок оплаты и доставки при отправке заказа Почтой России.

Вы оформляете заказ на сайте или по телефону (регистрация на сайте не требуется).
Менеджер звонит Вам, подтверждает заказ и объявляет стоимость и сроки доставки.
Мы тщательно упаковываем и отправляем ваш заказ.
После отправки вашего заказа вам приходит смс оповещение от Почты России в нем будет трэк номер и полная стоимость заказа с учетом доставки до вашего населенного пункта (если пожелаете можете самостоятельно отслеживать движение вашей посылки по трек номеру на сайте Почты России или воспользоваться нашим сервисом ОТСЛЕДИТЬ ЗАКАЗ.
Когда заказ приходит в почтовое отделение вашего населенного пункта, вам придет смс оповещение от Почты России.
Вы оплачиваете стоимость посылки и доставки (наложенный платеж)и получаете ее.

Доставка осуществляется до почтового отделения вашего населенного пункта. В среднем срок доставки составляет 5-14 дней, зависит от удаленности вашего населенного пункта от г.Тольятти. Стоимость доставки от 450 руб. — зависит от массы, габаритов, объявленной ценности посылки и удаленности грузополучателя.

Что необходимо для отправки:

Ф.И.О.
Почтовый адрес.
Почтовый индекс.
Контактный номер телефона.

Плюсы :
Самая развитая сеть филиалов в России. Удобный способ доставки в отдаленные части России.
Минусы :
Ограничения по весу не больше 20 кг, по габаритам не более 1 метра. Высокая цена доставки.

Доставка Транспортной компанией (предоплата не требуется)

Средняя стоимость доставки посылки весом до 30 кг — 450 руб.
Порядок оплаты и доставки при отправке заказа Транспортной компанией.

Вы оформляете заказ на сайте или по телефону (регистрация на сайте при этом не требуется).
Менеджер подтверждает заказ и объявляет вам стоимость и сроки доставки.
Мы тщательно упаковываем и отправляем ваш заказ.
Отправляем вам смс оповещение или сообщение на вашу электронную почту с трек номером вашего отправления (если пожелаете сможете самостоятельно отслеживать движение вашего заказа по трек номеру на сайте транспортной компании или воспользоваться нашим сервисом ОТСЛЕДИТЬ ЗАКАЗ.
Когда заказ приходит в ваш населенный пункт с вами связывается сотрудник транспортной компании и приглашает вас получить заказ у них в офисе или предлагает вам доставить груз до вашего дома.
Вы едете в офис транспортной компании оплачиваете при получении стоимость вашего заказа и доставку и получаете ваш заказ.

Доставка осуществляется транспортной компанией имеющей представительство в вашем городе. Мы работаем с такими компаниями как Деловые Линии, ПЭК, ЖелДорЭкспедиция, КИТ, Энергия, CDEK, РАТЭК, Байкал Сервис. В среднем срок доставки составляет 3-6 дней, в Сибирский округ 6-8 дней, в Дальневосточный округ и Крым 9-18 дней. Стоимость доставки зависит от массы, габаритов и удаленности грузополучателя от города Тольятти.

Что необходимо для отправки:

Ф.И.О.
Город и область.
Серия и номер паспорта, либо серия и номер водительского удостоверения.
Контактный номер телефона.

Плюсы :
Удобный, быстрый и надежный способ доставки в города России. Практически нет ограничений по весу и габаритам.

Условия доставки в Беларусь, Казахстан, Украину и другие страны

Интернет-магазин AvtoMaster555.ru осуществляет отправку заказов в соседние к России страны, такие как: Казахстан, Украина, Беларусь, Узбекистан и другие страны СНГ. Далее мы подробно расскажем о способах доставки и оплаты заказов в эти страны.

Россия вступила в Таможенный Союз (с 1 июля 2010 года) и граница со странами союза стала единой, доставка заказов в Беларусь и другие страны Таможенного Союза стала более доступной и быстрой. Так же появилась возможность отправлять заказы транспортными компаниями из РФ, это означает, что теперь практически нет никаких ограничений по весу, размеру и объему посылки.

Когда Вы нашли на нашем сайте интересующий Вас товар, вы можете легко оформить заказ удобным для Вас способом. Убедительно просим вас писать свою электронную почту для того, чтобы менеджер мог с вами связываться и отправлять вам информацию по вашему заказу.

Для отправки заказа потребуется 100% стоимости заказа, так как заказ отправляется в иностранное государство. Стоимость доставки посылки зависит от ее габаритов и веса, минимальная стоимость доставки составляет 490 российских рублей. Предлагаем вам несколько способов оплаты заказа:

на расчетный счет нашей организации;
на карту Сбербанка России;
на Qiwi-кошелек;
с помощью Яндекс.Деньги;
с помощью денежных переводов: Блиц Перевод, Калибри, Unistream, Westernunion и прочие, на имя директора AvtoMaster555.ru через банки.

Средняя величина переплаты составляет 3% от общей суммы, зависит от выбранного вами способа оплаты.

Отправляем Почтой России или транспортными компаниями РФ, которые имеют представительства в Вашей стране. Срок доставки в среднем составляет от 9 до 18 дней, в зависимости от удаленности от г.Тольятти.

После того как вы оплатили заказ и мы его отправили, наш менеджер отправляет вам трэк номер вашей отправки, по трэк номеру Вы сможете самостоятельно отслеживать движение вашей посылки на сайте транспортной компании или на нашем сайте в разделе отследить заказ.

Почта России — Доставка грузов до 20 кг по России. https://www.pochta.ru

Деловые линии — Срочная доставка грузов от 1 кг по России. Точную стоимость можно узнать на официальном сайте службы доставки — http://www.dellin.ru

ПЭК — Гарантированная сохранность груза на все время грузоперевозки, чёткое информационное сопровождение, доставка грузов практически по всей территории России, Беларуси и Казахстана в оптимальные сроки и точно рассчитанная стоимость услуг. Точную стоимость можно узнать на официальном сайте службы доставки http://pecom.ru/ru/calc

СДЭК — Низкие тарифы, по сравнению с зарубежными курьерскими компаниями, при этом качество предоставляемых услуг соответствуют современным международным требованиям логистики. Развитая сеть собственных представительств. Точную стоимость можно узнать на официальном сайте службы доставки https://www.cdek.ru/calculator.html

ЖелДорЭкспедиция — Обслуживает только крупные города и населенные пункты. Точную стоимость можно узнать на официальном сайте службы доставки — http://www.jde.ru/branch

Энергия — Грузоперевозки по России, СНГ и Китаю. Точную стоимость можно узнать на официальном сайте службы доставки http://nrg-tk.ru

КИТ — Доставка грузов от 1 кг до 20 тонн по России и Казахстану. Точную стоимость можно узнать на официальном сайте службы доставки http://tk-kit.ru/calculate

GTD — доступно, выгодно, надежно. Более 50 000 направлений межтерминальной перевозки.

Байкал-Сервис — Перевозка и доставка сборных грузов автомобильным транспортом по России, Точную стоимость можно узнать на официальном сайте службы доставки http://www.baikalsr.ru

Оплатить можно несколькими способами:

Оплата на карту «Сбербанк» (оплата после получения заказа в течение двух рабочих дней)
Это самый удобный и выгодный для клиента способ оплаты заказа. Оплатить можно при помощи сервиса “Сбербанк онлайн” или любого банкомата «Сбербанк» при наличии у вас пластиковой карты Сбербанк. Если у вас нет карты то, оплату можно произвести в любом отделении «Сбербанка России» через оператора, реквизиты на оплату придут в смс оповещении после отправки заказа.
Оплата на QIWI Кошелёк (оплата после получения заказа в течение двух рабочих дней)
Удобный и быстрый способ оплаты заказа для заказчиков, имеющих Qiwi кошелек или терминал Qiwi поблизости (при оплате через терминал иметь Qiwi кошелек не обязательно). Оплата производится на номер Qiwi кошелька магазина. Вам его предоставит менеджер или сайт после оформления заказа. Комиссия составит 0% .
Оплата на Яндекс.Деньги (оплата после получения заказа в течение двух рабочих дней)
Один из самых удобных и быстрых способов оплаты заказа, для клиентов имеющих Яндекс.Кошелек. Оплата производится на номер Яндекс.Кошелька интернет-магазина, его предоставит наш менеджер, если Вам удобнее оплачивать таким способом. Комиссия составит 0% .
Оплата по счету или квитанции в любом банке (+3% к стоимости заказа)
Удобный способ оплаты для тех, у кого нет электронных кошельков или пластиковых карт. После того, как Вы оформите заказ, наш менеджер отправит Вам на электронную почту заполненную квитанцию «Форма № ПД-4» для оплаты в любом банке России. Убедительная просьба, проверяйте правильно ли Вы написали адрес электронной почты на который необходимо отправить квитанцию. В среднем комиссия банка составляет 3% и зависит от того, в каком банке вы будите оплачивать.
Наложенный платеж (оплата при получении заказа)
Оплата заказа производиться в почтовом отделении при получении заказа. Необходимо знать что, за услуги наложенного платежа Почта России берет дополнительную комиссию – примерно 2% от стоимости заказа (посылки) при получении.

Комиссия Почты России за услугу наложенный платеж:

размер пересылаемой суммы до 1 000 руб. – 70 рублей + 5% от суммы;
размер пересылаемой суммы от 1 000 до 5 000 руб. – 80 рублей + 4% от суммы;
размер пересылаемой суммы от 5 000 до 20 000 руб. – 180 рублей + 2% от суммы;
размер пересылаемой суммы от 20 000 до 500 000 руб. – 280 рублей + 1.5% от суммы.

АвтоМастер555.ру — это только качественные компоненты для автомобилей LADA. Мы работаем напрямую с производителем для того, чтобы избежать попадания китайской и поддельной продукции на наш склад.

На все узлы, агрегаты и автозапчасти мы предоставляем нашу гарантию. Гарантийный срок 6 месяцев. При наступлении гарантийного случая мы возвращаем денежные средства в полном объеме или производим замену на аналогичную новую деталь.

Возврат и обмен

ВОЗВРАТ ТОВАРА НАДЛЕЖАЩЕГО КАЧЕСТВА
Вы вправе отказаться от заказанного товара в любое время до его получения, а после получения товара — течение 7 календарных дней, не считая дня покупки, за исключением товаров, не подлежащих возврату.

Возврат товара надлежащего качества возможен в случае, если сохранены его товарный вид, потребительские свойства, а также документ, подтверждающий факт и условия покупки указанного Товара. На товаре не должно быть следов установки, повреждений, сколов, вмятин, царапин и т. д.

При отказе от товара мы возвращаем стоимость возвращенного товара, за исключением расходов, связанных с доставкой возвращенного Покупателем товара, в течение 10 календарных дней с момента получения письменного заявления о возврате. Заявление признается поданным в надлежащей форме, если оно составлено в письменном виде и подписано покупателем. Заявление на возврат передается одновременно с товаром, от которого вы отказываетесь.

Коленчатый вал и маховик

Основные размеры коленчатого вала

Коленчатый вал — литой, чугунный, пятиопорный. Предусмотрена возможность перешлифовки шеек коленчатого вала при ремонте с уменьшением диаметра на 0,25; 0,5; 0,75; и 1 мм.

Осевое перемещение коленчатого вала ограничено двумя упорными полукольцами. Они вставляются в гнезда блока цилиндров по обе стороны среднего коренного подшипника, причем с задней стороны ставится металлокерамическое полукольцо (желтое), а с передней стороны — сталеалюминиевое. Полукольца изготавливаются двух размеров — нормального и увеличенного по толщине на 0,127 мм.

Вкладыши подшипников коленчатого вала — тонкостенные, сталеалюминиевые. Верхние вкладыши 1, 2, 4 и 5 опор коленчатого вала с канавкой на внутренней поверхности, а нижние вкладыши — без канавки. Шатунные вкладыши (верхние и нижние) также без канавки.

Ремонтные вкладыши изготавливаются увеличенной толщины под шейки коленчатого вала, уменьшенные на 0,25; 0,5; 0,75 и 1 мм.

Маховик — чугунный, литой, с напрессованным стальным зубчатым ободом для пуска двигателя стартером. Центрируется маховик цилиндрическим выступом на фланце коленчатого вала.

На задней плоскости маховика около зубчатого обода имеется установочная метка в виде конусной лунки. Она должна находиться против шатунной шейки четвертого цилиндра.

Проверка технического состояния и ремонт

Коленчатый вал . Осмотрите коленчатый вал. Трещины в любом месте коленчатого вала не допускаются. На поверхностях, сопрягаемых с рабочими кромками сальников, не допускаются царапины, забоины и риски.

Установите коленчатый вал крайними коренными шейками на две призмы (рис. 2-42) и проверьте индикатором биение:

— коренных шеек и посадочной поверхности под ведущую шестерню масляного насоса (не более 0,03 мм);

— посадочной поверхности под маховик (не более 0,04 мм);

— посадочной поверхности под шкивы и поверхностей, сопрягающихся с сальниками (не более 0,05 мм).

Допустимые биения основных поверхностей коленчатого вала

Измерьте диаметры коренных и шатунных шеек. Шейки следует шлифовать если их износ больше 0,03 мм или овальность шеек более 0,03 мм, а также если на шейках есть задиры и риски.

Шлифуйте шейки с уменьшением диаметра до ближайшего ремонтного размера.

При шлифовании выдерживайте размеры галтелей шеек, аналогичные указанным на рисунке для нормальных размеров коленчатого вала. Овальность и конусность коренных и шатунных шеек после шлифования должна быть не более 0,005 мм.

Смещение осей шатунных шеек от плоскости, проходящей через оси шатунных и коренных шеек, после шлифования должно быть в пределах ±0,35 мм. Для проверки установите вал крайними коренными шейками на призмы и выставьте вал так, чтобы ось шатунной шейки первого цилиндра находилась в горизонтальной плоскости, проходящей через оси коренных шеек. Затем индикатором проверьте смещение в вертикальном направлении шатунных шеек 2, 3 и 4 цилиндров относительно шатунной шейки 1-го цилиндра.

Прошлифовав шейки, отполируйте их с помощью алмазной пасты или пасты ГОИ.

После шлифования и последующей доводки шеек удалите заглушки масляных каналов, а затем обработайте гнезда заглушек фрезой А.94016/10, надетой на шпиндель А.94016. Тщательно промойте коленчатый вал и его каналы для удаления остатков абразива и продуйте сжатым воздухом. Оправкой А.86010 запрессуйте новые заглушки и зачеканьте каждую в трех точках кернером.

На первой щеке коленчатого вала маркируйте величину уменьшения коренных и шатунных шеек (например, К 0,25; Ш 0,50).

Вкладыши . На вкладышах нельзя производить никаких подгоночных операций. При задирах, рисках, или отслоениях замените вкладыши новыми.

Зазор между вкладышами и шейками коленчатого вала проверяют расчетом (промерив детали). Удобно для проверки зазора пользоваться калиброванной пластмассовой проволокой. В этом случае метод проверки следующий:

— тщательно очистите рабочие поверхности вкладышей и соответствующей шейки и положите отрезок пластмассовой проволоки на ее поверхность;

— установите на шейке шатун с крышкой или крышку коренного подшипника (в зависимости от вида проверяемой шейки) и затяните гайки или болты крепления. Гайки шатунных болтов затягивайте моментом 51 Н·м (5,2 кгс·м), а болты крепления крышек коренных подшипников моментом 80,4 Н·м (8,2 кгс·м);

— снимите крышку и по шкале, нанесенной на упаковке, по сплющиванию проволоки определите величину зазора (рис. 2-43).

Измерение зазора в шатунном подшипнике:

1 — сплющенная калиброванная пластмассовая проволока ;
2 — вкладыш ;
3 — крышка шатуна ;
4 — шкала для измерения зазора

Номинальный расчетный зазор составляет 0,02—0,07 мм для шатунных и 0,026—0,073 мм для коренных шеек. Если зазор меньше предельного (0,1 мм для шатунных и 0,15 мм для коренных шеек), то можно снова использовать эти вкладыши.

При зазоре большем предельного замените на этих шейках вкладыши новыми.

Если шейки коленчатого вала изношены и шлифуются до ремонтного размера, то вкладыши замените ремонтными (увеличенной толщины).

Упорные полукольца . Также как и на вкладышах, на полукольцах нельзя производить никаких подгоночных операций. При задирах, рисках или отслоениях заменяйте полукольца новыми.

Полукольца заменяются также если осевой зазор коленчатого вала превышает максимально допустимый — 0,35 мм. Новые полукольца подбирайте номинальной толщины или увеличенной на 0,127 мм, чтобы получить осевой зазор в пределах 0,06—0,26 мм.

Осевой зазор коленчатого вала проверяется с помощью индикатора, как описано в главе «Сборка двигателя».

Маховик . Проверьте состояние зубчатого обода и в случае повреждения зубьев замените маховик. Если маховик имеет цвета побежалости на поверхности 3 (рис. 2-44) необходимо проверить натяг обода на маховике. Обод не должен проворачиваться при крутящем моменте 590 Н·м (60 кгс·м) или сдвигаться в осевом направлении под усилием 3,9 кН (400 кгс).

Маховик :

1 — поверхность, прилегающая к фланцу коленчатого вала ;
2 — место проверки поверхности для крепления сцепления ;
3 — место проверки биения опорной поверхности ведомого диска сцепления

На поверхности 1 маховика, прилегающей к фланцу коленчатого вала, и на поверхности 3 под ведомый диск сцепления не допускаются царапины и задиры. Допуск неплоскостности поверхности 3 составляет 0,06 мм.

Царапины и задиры на поверхности 3 удалите проточкой, снимая слой металла толщиной не более 1 мм. При этом проточите также и поверхность 2, не затрагивая зубчатый обод и выдерживая размер (0,5±0,1) мм. При проточке необходимо обеспечить параллельность поверхностей 2 и 3 относительно поверхности 1. Допуск непараллельности 0,1 мм.

Установите маховик на оправку, центрируя его по посадочному отверстию с упором на поверхность 1, и проверьте биение плоскостей 2 и 3. В местах, указанных стрелками, индикатор не должен показывать биений, превышающих 0,1 мм.

Облегченный маховик сцепления для ВАЗ 2110, 2111, 2112

Приобрел сцепление LUK. Искал долго по городу, кое как нашел. Искал именно его. Отзывы хорошее, решил послушать советы друзей.
Так же сломалась лягушка, перестал гореть задний ход, поменял)
После вскрытия, обнаружили, что маховику тоже пришел конец, открутили достали, и в связи с тем, что будет собираться веселый мотор, было принято решение его проточить и облегчить, спасибо большое знакомому за проделанную работу. вес стал меньше на килограмма 3.
Смысла не было покупать новый этот еще хорошо послужит.
Ну во общем то все. Ждем сентября, прикупаю все потихоньку к сборке мотора.
Долго читал манула связанным с этим делом, после статьи сомнения отпали, может для кого-то будет полезным.
Много всяких мнений существует по поводу облегченных маховиков. Кто-то говорит, что облегченный маховик – это пустая безделушка и лишняя трата денег. Кто-то доказывает себе и окружающим, что облегченный маховик добавил его автомобилю небывалую прыть. Давайте попробуем внести хоть какую-то ясность в этот вопрос. Почему же так по-разному все относятся к облегченному маховику, уже давно ставшему неотъемлемой частью спортивного (тюнингового) двигателя?

Многие, пытаясь теоретически посчитать «приход» от облегченного маховика, бросают это «неблагодарное» занятие, загрузившись основами теоретической механики. Мы попробуем вычислить приблизительную разницу, упростив задачу и учитывая только инерционные составляющие облегченного маховика. Можно прикинуть разницу работ, совершаемых, скажем, при разгоне автомобиля с массой 900 кг и рабочим диапазоном двигателя 3000-6000 об/мин («околостандартный» двигатель) до скорости 150 км/ч.

Примем разницу в весе маховиков до и после облегчения 1,5 кг. Это тот вес, потеря которого не сказывается на прочности облегченного маховика, и, что немаловажно, который можно удалить с максимального радиуса облегченного маховика. Удаление металла с мест, расположенных на небольшом радиусе, дает снижение прочности и незначительное понижение момента инерции. Это одна из причин, по которой разные облегченные маховики дают различный эффект или, вернее, иногда его отсутствие.

Далее примем, что мы стартуем с 3000 об/мин и разгоняемся вплоть до 150 км/ч(41,7м/с) на 1-й, 2-й, 3-й и 4-й передачах. Если у нас стандартная коробка передач, то диапазоны выглядят так: 1-я передача 3000-6500 об/мин, переключение на 2-ю передачу на 3500-6500 об/мин, переключение на 3-ю передачу на 4500-6500 об/мин (VА = 132 км/ч), переключение на 4-ю передачу на 4500-5100 об/мин (VА = 150 км/ч).

Работу, совершенную по разгону автомобиля (инерционная составляющая), можно выразить через разницу кинетических энергий:

А = Ek(v=150)-Ek(v=0) => (M*V2)/2

EK =(900*41,72)/2=781,3 кДж

Теперь посчитаем, какую энергию затрачивает двигатель на то, чтобы раскрутить «лишнюю» массу маховика, т.е. наши 1,5 кг. Очевидно, что энергия эта будет равняться сумме работ на каждой передаче:
∑А=А1+А2+А3+А4

где А1 = Еk (при 6500) — Еk (при 3000)
А2 = Еk (при 6500) — Еk (при 3500)
А3=Еk (при 6500)-Еk (при 4500)
А4=Еk (при 6500)-Еk (при 5100)

Кинетическая энергия вращающегося тела (облегченного маховика) вычисляется таким образом:

где JM – момент инерции облегченного маховика,
w – угловая скорость, p*n/30

Под JM мы будем подразумевать не момент инерции облегченного маховика, а только тех 1,5 кг, которые мы лишили нашу деталь – облегченный маховик.
Если учесть, что съем металла для двигателей 08-10 семейства, при изготовлении облегченного маховика, происходит на радиусе около 140 мм, то:

JM = 1,5 х 0,142 = 0,294 кг

Соответственно:w(при 6500) =680,7 (с-1)
w (при 5100)=533,8 (с-1)
w (при 4500)=471 (с-1)
w (при 3500)=366 (с-1)
w(при 3000)=314 (с-1) Еk (при 6500)=6811 (Дж)
Еk (при 5100)=4188 (Дж)
Еk (при 4500)=3261 (Дж)
Еk (при 3500)=1969 (Дж)
Еk (при 3000)=1449 (Дж)

SА=16377 (Дж) или 16,38 (кДж)

А это, как ни крути, 2,1% от работы затрачиваемой на разгон массы автомобиля.
Причем это существенная экономия работы (2,1%) только за счет облегченного маховика — а ведь есть еще другой прием в спортивном и тюнинговом двигателестроении — облегчение коленвала.

Понятно, что расчет не учитывает силы сопротивления дороги и воздуха, которые начинают значительно сказываться с ростом скорости. Однако, он позволяет оценить примерный эффект не на словах. Дальше каждый сам для себя решает необходимость установки облегченного маховика на собственный автомобиль.

Также, следует учесть, если произвести расчеты облегченного маховика для более высокооборотного двигателя (

9000 об/мин), то можно увидеть, что влияние лишнего веса на маховике сказывается более значительно (квадратичная зависимость)

Устранение дребезга рычага КПП и замена обоймы шаровой опоры рычага КПП 2110, 2111, 2112

Содержание статьи:
1. Устранение дребезга рычага КПП 2110
2. Замена обоймы шаровой опоры рычага КПП 2110
1. Устранение

0 0 голоса

Рейтинг статьи
