Радиатор печки ваз 2107: как выбрать, снять и заменить, чем промыть, инструкции с фото и видео

Радиатор печки ваз 2107: как выбрать, снять и заменить, чем промыть, инструкции с фото и видео

В каких случаях необходима замена радиатора отопителя?

Обнаруживается, что не работает печка, обычно, когда нужно обогреть салон. Естественно, это происходит в зимнее время, и ремонт потребуется срочный.


Система отопления ВАЗ 2107

Чаще всего причиной неисправности отопительной системы является радиатор.

Он может не работать по двум причинам:

  1. Утечка охлаждающей жидкости вследствие коррозионных процессов, физического повреждения или естественного износа. О течи агрегата говорит лужа охлаждающей жидкости, которая появляется в ногах переднего пассажира или водителя.
  2. Непроходимость внутренних трубок препятствует свободной циркуляции воздуха через агрегат. Признаком того, что трубки засорились, будет поступающий холодный или едва теплый воздух. Причиной засорения является оседание на трубках продуктов окислительных процессов или же попадание различного мусора и все тех же продуктов окисления.


Схема устройства теплообменника
Надо убедиться, что течет именно теплообменник. Причиной течи может быть патрубок или кран отопителя. Течь можно попробовать устранить пайкой, если на машине установлен медно-латунный аппарат. Но это не гарантирует, что через некоторое время утечка охлаждающей жидкости не возобновиться.

В случае с засорением также можно попытаться исправить ситуацию путем промывки отопительной системы с помощью химических веществ. Но это временная мера. И в первом, и во втором случае необходима замена радиатора отопителя ВАЗ 2107.

Причины замены печки на ВАЗ 2107

Немало неисправностей с автомобилем возникает с приходом холодов и особенно это относится к автомобилям отечественного автопрома. Одной из основных проблем является неэффективная работа отопительной система, в результате чего лобовое и боковые стёкла плохо обогреваются. Владельцы ВАЗ 2107 довольно часто сталкиваются с ситуацией, когда зимой салон машины попросту не прогревается. Ни о каком комфорте пассажиров и водителя в этом случае говорить не приходиться. Чтобы понять, в чём причины и устранить возможную неисправность, нужно для начала разобраться в конструкции отопителя «семёрки».

Основными элементами печки ВАЗ 2107 являются:

  • радиатор;
  • кран;
  • вентилятор;
  • тросики управления;
  • воздуховоды.


Детали отопителя и вентиляции кузова Ваз 2107: 1 — рычаг воздухораспределительной крышки; 2 — кронштейн рычагов управления; 3 — рукоятки рычагов управления отопителем; 4 — воздухопровод обогрева бокового стекла; 5 — гибкие тяги; 6 — воздухопровод обогрева
По мере эксплуатации транспортного средства, с печкой могут возникать те или иные неисправности, которые снижают эффективность работы узла или делают его работу вовсе невозможной. Признаков основных неполадок не так много и сводятся они к следующему:

  • течь отопителя;
  • отсутствие тепла или слабый нагрев воздуха.

Что касается срока службы печки, то какие-либо цифры приводить неуместно. Всё зависит от качества деталей, применяемой охлаждающей жидкости, а также периодичности эксплуатации автомобиля.

Течь радиатора

Если теплообменник потёк, то обнаружить это не составит особого труда. Охлаждающая жидкость в виде лужи будет под ногами у водителя или пассажиров. Однако не стоит спешить с выводами и покупать новый радиатор для замены. Течь может быть связана не только с ним, но и с прохудившимися трубками или краником. Для этого нужно подобраться к этим элементам и внимательно осмотреть их с хорошим освещением. Убедившись, что проблема не в них, остаётся лишь радиатор. Кстати, иногда при появлении течи, при работе вентилятора печки, лобовое стекло запотевает и появляется характерный запах тосола. Выяснив, что причина кроется в теплообменнике, его потребуется снять, после чего отремонтировать либо заменить на новый.


При появлении течи радитора, деталь нуждается в ремонте или замене

Печка не греет

Если двигатель прогрет, краник печки открыт, но из системы отопления идёт холодный воздух, то скорей всего, радиатор забит или в системе охлаждения малый уровень тосола. Для проверки уровня охлаждающей жидкости (ОЖ) достаточно посмотреть на уровень в расширительном бачке либо открутить пробку основного радиатора на заглушённом моторе. Если с уровнем проблем нет, то нужно разбираться с теплообменником, возможно, придётся промывать его или полностью всю систему охлаждения. Чтобы избежать возможного засора радиатора отопителя, не стоит добавлять различные присадки, которые устраняют небольшие протечки. Такие средства могут легко закупорить трубки печки.

Как подобрать новое устройство для замены?

На автомобильном рынке большой выбор теплообменников, нужно уметь разбираться в них, чтобы выбрать наиболее подходящий по цене и качеству. Можно купить дешевый агрегат в пределах 500 рублей неизвестного производителя, но гарантировать, что он прослужит долго, никто не сможет.


Новый теплообменник Лузар

Есть и дорогие варианты. Если позволяют средства можно приобрести медно-латунный радиатор отопителя высокого качества с гарантией за 3000 рублей. Но возможны и альтернативные варианты приобретения качественных теплообменников по доступной цене известных брендов. Можно привести несколько видов агрегатов известных производителей, которые подойдут для ВАЗ 2107.

Изготавливают алюминиевые агрегаты следующие производители:

  • отечественные — Автоваз, Пекар, Лузар и другие;
  • зарубежные: Германия — Oberkraft, Финляндия — Finord, Венгрия — Extra;
  • ШААЗ и СБ ОР выпускают медные радиаторы.

Покупая товар известного производителя, можно все же нарваться на подделку. Поэтому при покупке следует знать, на что нужно обратить внимание (автор видео – AutoAndElectronics).

Выбирая новый агрегат, нужно учитывать следующие факторы:

  • не стоит стремиться покупать слишком дешевый агрегат, скорей всего, его качество будет низким;
  • при покупке следует требовать от продавца сертификат, это уменьшит вероятность покупки контрафакта;
  • обращать нужно внимание на соты, у хорошего радиатора они расположены близко друг к другу;
  • важно наличие завихрителей – пластиковых спиралек, которые увеличивают теплоотдачу при работе отопителя.

Качественный радиатор будет долго служить, а печка хорошо прогревать салон.

Инструкция по замене своими руками

Замена теплообменника состоит из двух этапов: снятия старого агрегата и установки нового аппарата.

Для процедуры следует подготовить следующие инструменты и материалы:

  • крестовую отвертку;
  • набор ключей;
  • герметик;
  • тару для слива рабочей жидкости, можно использовать 5-литровый бутыль для воды;
  • новый теплообменник;
  • чистую ветошь.

Фотогалерея «Замена и установка теплообменника на ВАЗ 2107»


1. Снимаем шланги с патрубков.


2. Отсоединяем тросик крана.


3. Извлекаем теплообменник с трубками.
Кроме того, нужно запастись охлаждающей жидкостью и двумя резиновыми прокладками.

Особенности демонтажа

Перед тем, как снять радиатор печки на ВАЗ 2107, нужно из отопительной системы слить антифриз. Для этого машину лучше установить на эстакаду, смотровую канавку или другое приспособление, которое позволит добраться до сливной пробки. Чтобы жидкость стекла быстрее, двигатель желательно прогреть.

Процедура демонтажа состоит из следующих шагов:

  1. Для слива антифриза откручиваем крышку на радиаторе и расширительном бачке.
  2. Спустившись под машину, нужно подставить тару под блок цилиндров и, открутив сливную пробку, сливаем жидкость из системы. Когда ОЖ полностью стечет, можно закручивать пробку обратно.
  3. В моторном отсеке нужно ослабить с помощью отвертки крепления хомутов, удерживающих патрубки отопительной системы. Затем отсоединяем оба шланга и трубки крана печки. Вылившуюся жидкость вытираем ветошью.
  4. Далее работы выполняются в салоне. Нужно демонтировать полку магнитолы. Для этого выкручиваются два самореза.
  5. После демонтажа полки будет доступен кран отопителя. Ключом выкручиваем крепление троса и убираем свободный конец в сторону.
  6. Кожух отопителя состоит из двух частей, которые скреплены двумя стальными скобами. Отстегиваем скобы и снимаем нижнюю часть корпуса.
  7. Теперь радиатор можно аккуратно вытянуть вместе с краном отопителя.
  8. Затем откручиваем кран печки и осматриваем прокладку. Если она негодная, то заменяем ее новой.
  9. Открутив два болта входного патрубка, осматриваем прокладку. Также следует проверить работоспособность крана и заменить его, если он неисправен.

Процесс замены

Чтобы избежать протечек в ближайшее время, следует заменить патрубки и прокладки на новые изделия.

Замена и установка радиатора отопления ВАЗ 2107 выполняется в обратной последовательности:

  1. Нанеся герметик на прокладку, нужно подсоединить входной патрубок к крану.
  2. Далее кран прикручивается к теплообменнику. Между ними также необходимо установить новую резиновую прокладку. После установки тросика его нужно отрегулировать, чтобы кран полностью открывался и закрывался с помощью рычага управления.
  3. Теперь устанавливаем новое устройство на штатное место. Установив прокладку, прикручиваем агрегат.
  4. Затем присоединяем шланги и затягиваем хомуты крепления.
  5. Проверив, чтобы пробка на сливном отверстии была закручена, заливаем антифриз в систему. При заливке кран отопителя должен быть открыт, чтобы ОЖ попала в теплообменник.
  6. Далее закручиваем крышки на теплообменнике и расширительном бачке.

После установки агрегата нужно завести мотор и дать ему поработать, пока он не достигнет рабочей температуры. Не заглушая двигатель необходимо проверить все соединения на наличие течи. Также нужно проконтролировать уровень ОЖ. Если он не отвечает норме, доливаем до необходимого уровня.

При отсутствии нареканий на работу системы отопления нет, подсоединяем тросик к крану отопителя, закрепляем скобами кожух. Устанавливаем на прежнее место полку магнитолы.

Процесс разборки корпуса печки на ВАЗ-2107

Конечно же, просто разобрав печку, нельзя заставить ее заработать. Для этого необходимо произвести ремонт либо замену самого моторчика или радиатора. Но прежде нужно разобрать корпус. Порядок действий выглядит следующим образом:

  1. В моторе вентилятора установлены пружинные скобы в количестве двух штук. Именно их следует снять, после чего освободить вентилятор от кожуха.
  2. Откручиваем гайку, при помощи которой крепится крыльчатка, ее нужно отсоединить от электродвигателя.
  3. Отвернув гайку крепления скобы, снимаем воздухораспределительную крышку кожуха вентилятора.
  4. Внутри кожуха имеются защелки корпусов заслонок того воздуховода, который отвечает за обогрев боковых стекол. Снимаем кожух, после чего отсоединяем тяги.
  5. Ослабляем болты, которые крепят скобу, зажимающую оболочку гибкой тяги заслонки воздухопровода обогрева ветрового стекла, и убираем ее.
  6. Отворачиваем гайку скобы, крепящей отводящие и подводящие трубы, снимаем скобу и извлекаем радиатор печки.
  7. Теперь необходимо отсоединить кран печки и отводящую трубу. Для этого отворачиваем гайки крепления.
  8. Немного ослабляем болт скобы, за счет которой работает крепление оболочки гибкой тяги привода крышки воздухопритока, и снимаем саму тягу.
  9. Отворачиваем все гайки, крепящие воздухоприток, и снимаем с него крышку.

На этом работа по разборке корпуса печки завершена. Сборку следует проводить в обратном порядке. Как видим, и это сделать достаточно легко, не имея никаких особых навыков либо специализированного инструмента.

Простые правила, соблюдение которых продлит ресурс радиатора отопителя

Чтобы радиатор прослужил долго, нужно соблюдать ряд правил:

  1. При покупке не стоит экономить и покупать некачественный агрегат. Следует обратить внимание на материал изготовления и фирму-производителя.
  2. Заливать в систему нужно только качественные жидкости. Нельзя лить воду и смешивать тосол с антифризом. В систему не должны попасть смазка или топливо.
  3. При простое в теплое время года, когда отопитель не используется, хотя бы два раза в месяц нужно открывать кран печки, чтобы жидкость поступила в радиатор. Таким образом, агрегат не будет рассыхаться и не прикипит кран отопителя.

Если бережно эксплуатировать отопительную систему и заливать качественный антифриз или тосол, то ее компоненты прослужат долгие годы.

Замена печки на ВАЗ-2101, 2102, 2105, 2106, 2107

Чаще всего неисправность радиатора печки обнаруживается, когда под ногами водителя или переднего пассажира образовывается лужа тосола или воды, либо, когда включив печку зимой, вместо теплого воздуха, получаешь поток холодного, да и опять же лужу тосола в салоне.

Причиной этого является протечка в системе отопления автомобиля. Итог такой неисправности — испорченное настроение и прохладная температура в салоне. Эту проблему вполне можно исправить самостоятельно Для некоторых моделей ВАЗ это займет совсем немного времени — ВАЗ-2101, ВАЗ-2102. С заменой печки в ВАЗ-2105, 2106, 2107 будет побольше возни, ремонт системы отопления на этих автомобилях не сильно отличается, но немного сложнее обстоят дела с панелью радиоприемника. В данной статье вы найдете полезную информацию и руководство по замене радиатора печки автомобилей ВАЗ.

Прежде всего необходимо выяснить причины неисправности системы отопления автомобиля:

1. Утечка тосола. Может быть несколько причин утечки тосола в салоне автомобиля, становить их можно при визуальном осмотре: проржавевший радиатор печки, металлический патрубок, либо краник печки. Если ваша проблема кроется в патрубке или кране печки, то их возможно заменить, не разбирая центральной панели и кожуха радиатора. В этом случае ремонт не потребует много сил и времени. Если случилось так, что причиной утечки стал проржавевший радиатор, то существует два варианта справиться этой проблемой. Если у Вас установлен медный радиатор, то вы можете его запаять, залудить. Сделать это можно самостоятельно, если у Вас есть необходимые навыки, либо найти мастера. Если же у Вас установлен алюминиевый радиатор печки, то его будет наиболее целесообразно заменить новым, так как обычно такие радиаторы ремонту не подлежат.

2. Поток холодного воздуха из воздуходувов при включенном отопителе. Такое явление свидетельствует о нарушенной циркуляции охлаждающей жидкости в отопительной системе автомобиля. Виной тому может быть неработающий кран печки, либо забитый радиатор. Кран можно заменить, а что делать с радиатором решать вам — либо покупать новый, либо обращаться к мастеру-радиаторщику.

С причинами все ясно. Теперь можно приступать к ремонту печки ВАЗ-2101, 2102, 2105, 2106,

2107. Для ремонт вам понадобятся следующий инструмент:

Необходимый для этого инструмент – крестовая и обычная отвертки, рожковые и торцевые ключи на 7, 8 и 10. Также понадобятся три резиновые прокладки, силиконовый герметик и литр охлаждающей жидкости.

Ниже подробно описан процесс замены радиатора печки на автомобилях ВАЗ:

1. Охлаждающую жидкость следует слить, так будет намного проще производить замену печки. Хотя можно и не сливать, потери буду небольшие. Тем более у Вас в запасе 1 литр ОЖ.

2. Откручиваем хомуты на патрубках радиатора и осторожно снимаем шланги, их них может политься ОЖ.

3. Откручиваем 2 самореза крепления резинового уплотнителя, снимаем его с патрубков .

4. В салоне снимаем панель радиоприемника, обычно она крепиться двумя саморезами.

5. Используя ключ на 7 или отвертку, откручиваем крепление тросика привода крана радиатора, а затем отсоединяем тросик от крана.

6. На корпусе вентилятора ищем четыре пружинные скобы и снимаем их. Это удобно сделать при помощи отвертки.

7. Опускаем корпус вентилятора вниз, и отводим его в сторону. Снять кожух полностью не получится — помешают проводка питания электродвигателя.

8. Аккуратно вытягиваем радиатор печки из кожуха.

После того, как выполненный данные действия, необходимо внимательно изучить радиатор печки, металлические трубки и кран на наличие следов ржавчины и подтекания. Если на трубке имеются следы сильной коррозии, то ее стоит заменить . Кран печки также может быть неисправен: если закушена ручка крана (т.е. кран не открывается или не закрывает) или видны следы подтекания охлаждающей жидкости, то его необходимо заменить.

В том случае, если пришлось заменить сам радиатор печки, то и трубку и кран со старого радиатора можно прикрутить на новый. Также необходимо установить новые прокладки: смазываем прокладки силиконовым герметиком, а затем плотно, но не слишком, чтобы не раздавить прокладку и не сорвать резьбу, прикручиваем металлическую трубку и кран к радиатору. Силиконовым герметиком стоит смазать и трубки радиатора перед присоединения к ним резиновых шлангов.

Когда замена деталей завершена, устанавливаем элементы отопительной системы в обратной последовательности, после чего заливаем ОЖ, заводим автомобиль и проверяем герметичность соединений патрубков и шлангов. Замена радиатора печки ВАЗ завершена. Теперь в салоне вашего автомобиля будет тепло и комфортно.

Как снять радиатор печки на Ваз 2104

Сначала необходимо слить охлаждающую жидкость открутив пробку, которая находится с левой стороны двигателя «по ходу автомобиля» в нижней части блока.

Для наглядности, в некоторых изображениях использован вид салона седьмой модели жигулей

Предварительно подставьте под низ двигателя чистую емкость минимум на 10 л. В качестве емкости лучше выбрать что то вроде тазика, или делать так как показано на рисунке.

Многие автолюбители обходят процедуру слива тосола, надеясь на свою реакцию и сильные нервы. Но поверьте лучше потратить 10 минут на это что бы дальше комфортно работать. Тем более зачастую всегда находятся треснутые патрубки системы охлаждения, возле помпы или радиатора которые лучше заменить сразу, если не хотите опять пачкать руки через пару месяцев.

Важно: Если тосол или антифриз имеет коричневый или темно коричневый оттенок жидкость лучше заменить.

После того как охлаждающая жидкость слита, ослабляем хомуты и отсоединяем подводящий и отводящий патрубки печки.

Переходим в салон автомобиля

Сначала нужно снять полку под бардачком, для этого отворачиваем винты в местах показанных на рисунке. На картинке показана полка вещевого ящика ваз 2106, на ваз 2104 еще есть центральный винт крепления (ориентировочное его положение показано зеленой стрелкой).

Дальше снимаем панель крепления радиоприемника (бороду) в следующей последовательности (операции 1-7 указаны для ваз 2107).

  1. При помощи отвертки отгибаем защелки, вытягиваем дополнительную панель.

  1. Отсоединяем провода питания приборов, перед снятием обязательно маркером или засечками помечаем провода.

  1. Отверткой огибаем усики крепления переключателей и аккуратно их снимаем.

  1. Отгибаем защелки передней крышки, снимаем ее.

  1. Откручиваем два винта крепления консоли.

  1. Чуть выше шахты радиоприемника, ключом на 10 откручиваем 2 гайки крепления «бороды».

  1. Еще раз внимательно осматриваем места крепления консоли ничего ли нам не препятствует ее снятию, и аккуратно ее демонтируем.

Когда снята передняя консоль отсоединяем правый и левый воздуховоды, они тоже крепятся на защелках.

Для того что бы добраться к винтам крепления трубок печки ВАЗ 2104 правый воздуховод и бардачек нужно снять, как показано на рисунке ниже.

На рисунке ниже показаны эти же патрубки радиатора отопителя.

Ключиком на 10 окручиваем 4-е винта крепления (красные стрелки).

Снимаем защелки с левой и с правой стороны (зеленая стрелка) нижней части печки.

Если кран отопителя у Вас управляется с помощью тросика, то отсоединяем его крепление.

Что бы снять нижнюю часть печки еще нужно открутить два крепежа, место их расположения показано на рисунке ниже.

Что бы добраться к этим винтам нужно снять панель рычагов управления печкой, показано на рисунке ниже.

После того как все откручено и отсоединено нижняя часть печки с моторчиком аккуратно вытягивается руками. При необходимости осматриваем и заменяем вентилятор и моторчик печки ваз. Как минимум моторчик печки нужно разобрать, почистить от пили и смазать.

Нижнюю часть печки мы сняли, теперь с верхней части можно снять радиатор печки, показано на рисунке ниже.

Вот и все, теперь нужно диагностировать радиатор отопителя и решить покупать новый или ремонтировать старый, первый вариант конечно лучше.

Меняем радиатор печки ваз 2107

Система отопления салона ВАЗ 2107 долговечная и надежная. Но, как и любой другой узел, она может выйти из строя. К таким поломкам относится неисправность радиатора печки. Это выражается утечкой охлаждающей жидкости из радиатора , засорение каналов, что препятствует нормальной циркуляции тосола через радиатор печки. Данные проблемы могут возникнуть на автомобилях, с любым двигателем, будь то карбюратор или инжектор.

Мы рассмотрим признаки поломки радиатора отопителя ВАЗ 2107 и метод его замены.

Признаки неисправности радиатора печки ВАЗ 2107

Неисправность радиатора отопителя, может быть по двум причинам:

  1. Образовании утечки охлаждающей жидкости из радиатора.
  2. Засорение внутренних каналов.

Требуется снятие радиатора системы охлаждения ВАЗ 2107, при обнаружении любой из этих проблем, после демонтажа выполняется ремонт или его замена новым. Сам процесс замены не очень сложный, нужна внимательность и аккуратность. Для замены радиатора печки потребуются следующие инструменты:

  1. Ключ на 7;
  2. Ключ на 10;
  3. Крестовая отвертка;
  4. Ветошь;
  5. Охлаждающая жидкость;
  6. две новые резиновые прокладки.

Снятие радиатора печки

Первым делом снимается корпус вентилятора. Для этого надо снять дно бардачка и нижнюю полку, панель магнитолы, отключить колодки электропроводки и вам откроется доступ к корпусу вентилятора печки. После его снятия, вам откроется доступ к радиатору печки. На пол желательно положить ветошь, или какую-нибудь тряпку, так как при замене может протечь охлаждающая жидкость.

Далее работа продолжается под капотом ВАЗ 2107. Нужно снять резиновые патрубки с трубки крана отопителя и отводной трубки. Отпускаем хомуты крестовой отверткой и стягиваем патрубки.

Далее ключом на 7 откручиваем два болта и снимаем уплотнительную прокладку, через которую выводятся трубки печки.

Возвращаемся обратно в салон автомобиля ВАЗ 2107 и отсоединяем тросик управления краном печки. Снятию радиатора больше ничто не препятствует, выводим трубки из перегородки между моторным отсеком и салоном, и аккуратно снимаем его.

Далее, ключом на 10 откручиваем четыре болта, которые держат кран отопителя и отводной патрубок.

Производим ремонт, замену крана отопителя и прокладок, промываем радиатор, если он непригоден для дальнейшей эксплуатации, то покупайте новый.

Установка радиатора печки

Установка радиатора производится в обратном порядке. Чтобы предотвратить в дальнейшем протечки охлаждающей жидкости, лучше поменять хомуты и патрубки радиатора на новые. Особенно это относится к патрубкам.

Откройте кран отопителя, перед как залить охлаждающую жидкость. После заливки антифриза, нужно завести двигатель и дать погонять его немного на высоких оборотах. Циркуляция охлаждающей жидкости от помпы выгонит воздушные пробки, которые могли образоваться при ее заливки. После всего этого, проверяем уровень антифриза и если мало, то доливаем в радиатор и расширительный бачок до отметки.

Видео по замене радиатора печки

После завершения всех работ нужно немного «погонять» двигатель на холостом ходу, чтобы убедиться в отсутствии протечек антифриза.

Автомобилисты о радиаторе печки ( отопителя ), зачастую вспоминают только при наступлении осеннее — зимнего периода. Нет, бывают случаи, когда о нем вспоминают раньше. Например, неожиданное появление тосола или воды (в зависимости оттого, что залито в систему охлаждения) под ногами водителя или переднего пассажира. Причина этого явления течь в системе отопления автомобиля. Но, чаще всего, водитель узнает о неисправности радиатора печки, только при наступлении холодов. Когда хочется тепла и комфорта в салоне автомобиля. Тянешь ручку переключателя печки в сторону «тепла», включаешь вентилятор и тут, вдруг вместо теплого потока воздуха из воздуховодов получаешь поток прохладного воздуха или другой вариант – образование лужи тосола в салоне авто. И как следствие, испорченное настроение и прохладная, дискомфортная обстановка в салоне автомобиля.

Но, все можно исправить (для любого автомобиля) и довольно за короткий промежуток времени (это сказано о ВАЗ-2101 и ВАЗ-2102). В принципе замена радиатора печки и других устранений неисправностей системы отопления на других моделях «Жигулей» — ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 – несильно отличается, немного больше возни с панелью радиоприемника (баром), но в данной статье будет описан процесс ремонта системы отопления и замены радиатора печки на автомобиле ВАЗ-2101, ВАЗ-2102.

Причины неисправности системы отопления:

Причиной течи тосола в салоне автомобиля, может быть проржавевший радиатор печки или металлический патрубок, кран печки. Точную причину можно установить при визуальном осмотре. Если вся «беда» кроется, например, в кране печки или патрубке, то их можно заменить, не разбирая кожух радиатора и панели «Бара». Если же, виновником утечки охлаждающей жидкости является сам радиатор, то здесь два варианта решения проблемы. Первый, если у Вас установлен медный радиатор (старого образца), его можно отремонтировать – почистить, запаять, залудить и т.д. Главное найти мастера — радиаторщика. Второй вариант, у Вас установлен алюминиевые радиатор печки. Здесь все проще, его лучше заменить новым, ремонту он не подлежит.
При включении отопителя из воздуховодов продолжает дуть холодный воздух. Причина – нарушение циркуляции охлаждающей жидкости в системе автомобиля, по вине неработающего крана отопителя (он постоянно закрыт) или «забит» сам радиатор. Если заклинило кран – его следует заменить, а вот выбрать правильное решение в отношении радиатора нам поможет пункт «1» этой статьи (смотрим выше).
С причинами разобрались. Теперь о главном – как поменять радиатор печки на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107?

Необходимый для этого инструмент – пара отверток (крестовая и обычная), торцевые и рожковые ключи на «7», «8», «10». Также необходимо купить резиновые прокладки (три штуки), литр охлаждающей жидкости, силиконовый герметик.

Дальше по пунктам, сам процесс замены радиатора печки на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107.

При желании можете слить с блока двигателя охлаждающую жидкость, но можно и не сливать, потери буду незначительные. Тем более у Вас есть в запасе 1 литр охлаждающей жидкости.
С моторного отсека откручиваем два хомута на патрубках радиатора и стягиваем шланги (фото 1).
Откручиваем крепеж резинового уплотнителя и снимаем его (фото 2 и фото 3).
В салоне автомобиля снимаем панель радиоприемника фото 4 (в моем случае она прикручена двумя саморезами).
Ключом на «7» или отверткой откручиваем крепеж троса привода крана отопителя (фото 5) и отсоединяем трос от крана.
Находим на кожухе вентилятора четыре пружинные скобы (фото 6) и с помощью отвертки снимаем их.
Опускаем кожух вниз, и отводит его в левую сторону. Снять кожух полностью или отодвинуть дальше Вам не дадут провода питания электродвигателя.
Вытягиваем радиатор печки из кожуха (фото 7).
Дальше внимательно осматриваем радиатор, металлические трубки и кран печки. Металлические трубки должны быть без явных следов сильной коррозии и подтекания (в моем случае пришлось заменить трубку, причину хорошо видно на фотографии 8). Кран печки следует заменить, если закушена ручка крана (не открывает или не закрывает) или видны следы подтекания охлаждающей жидкости. Если пришлось менять сам радиатор печки, то кран и трубку со старого радиатора следует перекрутить на новый радиатор. Не забывая установить новые прокладки (фото 9). Смазав прокладки силиконовым герметиком, плотно (без фанатизма, иначе можно раздавить прокладку или сорвать резьбу) прикручиваем отводную трубу и кран к радиатору (фото 10). Также, силиконовым герметиком смазываем трубки радиатора при подсоединении к ним резиновых шлангов подвода охлаждающей жидкости.

Сборку проводим в обратной последовательности. После сборки, доливаем тосол в радиатор (при необходимости), заводим автомобиль и проверяем герметичность соединения шлангов и патрубков.

Система отопления салона ВАЗ 2107 достаточно надежна и долговечна. Но, как и любой узел, она не застрахована от поломок. Чаще всего выходит из строя кран радиатора отопителя, замена которого рассматривается в отдельной статье. Мы же рассмотрим признаки поломки радиатора отопителя ВАЗ 2107 и методику его замены.

Признаки неисправности радиатора печки ВАЗ 2107

Неисправность радиатора отопителя ВАЗ 2107 проявляется в двух вариантах:

Если вы неожиданно обнаружите под ногами водителя или пассажира лужу охлаждающей жидкости, то высока вероятность что понадобится замена радиатора печки. Спешить его менять сразу после обнаружения антифриза в салоне не стоит. Сначала необходимо убедиться, что течет именно радиатор, а не патрубок или кран отопителя. Кстати, утечка может проявиться и не в виде лужи антифриза под ногами. Иногда течь не очень большая и вытекающий из радиатора печки горячий антифриз испаряется под действием потока воздуха от вентилятора отопителя. В этом случае стекла начинают запотевать, во время работы печки. Причиной протечки может служить коррозия материала радиатора или повреждение путем физического воздействия. Чтобы устранить протечку, радиатор необходимо демонтировать, а затем или запаять, или заменить на новый.

Если при прогретом двигателе и открытом кране отопителя от печки идет холодный или едва теплый воздух, причина тут в забитом радиаторе отопителя. Чаще всего радиатор забивается, когда автовладелец пытается устранить течь в системе охлаждения двигателя, добавляя в антифриз различные «чудо-добавки», призванные бороться с небольшими протечками охлаждающей жидкости. Да, такие добавки способны забить собой протечку, но точно также они закупоривают и тонкие трубки радиатора. Также радиатор может забиться из-за ржавчины, некачественной охлаждающей жидкости. Пытаться в этом случае лить другие добавки, призванные прочистить систему охлаждения бесполезно. Радиатор необходимо снять и попытаться промыть или же заменить его.

Снятие радиатора печки Ваз 2107

  • Слить антифриз из системы охлаждения двигателя. Сливать весь вовсе не обязательно, достаточно, чтобы его уровень опустился ниже уровня радиатора отопителя.
  • Ослабить при помощи ключа или отвертки два хомута, крепящие на радиаторе патрубки системы отопления.
  • Извлечь резиновый уплотнитель, находящийся в кузовном отверстии.
  • Снять консоль (панель радиоприемника), которая крепится саморезами.
  • Отсоединить трос привода крана отопителя салона.
  • Снять вентилятор отопителя, отщелкнув 4 скопы крепления.
  • Демонтировать тягу привода крана отопителя.
  • Снять кожух радиатора.
  • Открутить крепления патрубка, отводящего антифриз от радиатора.
  • Снять патрубок и резиновую прокладку, которая находится между фланцем и радиатором печки.
  • Снять кран печки с радиатора.

Установка радиатора печки ВАЗ 2107

Установка радиатора происходит в порядке, обратном снятию. Чтобы предотвратить возможные протечки, лучше заблаговременно поменять патрубки радиатора и крепящие их хомута на новые. Особенно это касается патрубков, в то время, как червячные хомуты можно просто смазать и ставить на место.

Перед заливкой охлаждающей жидкости необходимо открыть кран отопителя. Заливать антифриз в систему охлаждения лучше через радиатор двигателя, предварительно открутив пробку. После того, как радиатор наполнится до горловины, следует завести двигатель и тать ему немного поработать на высоких оборотах. Поток охлаждающей жидкости от помпы должен выгнать воздушные пузыри, которые могли образоваться в системе охлаждения во время наполнения. После этого (при необходимости) нужно еще добавить антифриз в радиатор, наполнив его и закрыть крышку радиатора и наполнить антифризом расширительный бачок, ориентируясь на отметку уровня на нем.

По завершении процедуры стоит немного «погонять» автомобиль на холостом ходу, чтобы убедиться в отсутствии протечек антифриза. Лишь после этого работу можно считать оконченной.

Отопитель ВАЗ 2107: печка ВАЗ, неполадки и ремонт

Как известно, система отопления автомобиля позволяет поддерживать микроклимат в салоне, эффективно отогревать стекла, удалять влагу и т.д. Простыми словами, от состояния данной системы напрямую зависит здоровье водителя и пассажиров, комфорт при эксплуатации ТС, а также безопасность при езде на автомобиле.

С учетом того, что «классические» отечественные модели ВАЗ (например, 2103, 2106, 2107) остаются достаточно распространенными на дорогах, частой проблемой является то, что отопитель ВАЗ 2107 или 2106 не работает. В этой статье мы остановимся на модели 2107, рассмотрим устройство отопителя на такой машине, а также что делать, если плохо греет печка ВАЗ 2107.

Как устроена печка 2107

Итак, система отопления ВАЗ 2107 включает в себя:

  • отопитель;
  • вентилятор;
  • блок управления отопителем;

Снаружи воздух попадает через воздухозаборник в кожух камеры приема воздуха. Камера находится в моторном отсеке (в области под лобовым стеклом). Далее воздух перенаправляется на отопитель, где происходит конденсация влаги.

Важным элементом является радиатор печки на ВАЗ 2107, который нагревается благодаря циркуляции ОЖ (охлаждающей жидкости) системы охлаждения двигателя. При этом температура воздуха меняется за счет открытия и закрытия особого крана (кран отопителя ВАЗ), который уменьшает или увеличивает поток разогретой ОЖ, поступающей в радиатор печки.

Кстати, если автомобиль движется на большой скорости, система отопления может подавать воздух в салон даже в том случае, когда вентилятор печки ВАЗ 2107 выключен. Дело в том, что воздушный поток снаружи способен создать давление в коробке воздухопритока, благодаря чему нагретый воздух проникает в салон.

Сама система отопления устроена просто. По воздуховодам можно направлять нагретый воздух в ноги, на водителя, на лобовое стекло и боковые стекла и т.д. Управлять печкой, изменять температуру, выбирать направление обдува можно при помощи рукояток на приборной панели.

Рукоятка в верхней части отвечает за регулировку положения крана отопителя. Сдвинув рукоять максимально влево, кран полностью закрывается, а вправо будет означать полное открытие.

Средняя рукоятка изменяет положение крышки притока воздуха, что позволяет регулировать интенсивность подачи горячего воздуха. Рукоятка снизу позволяет управлять заслонками воздуховодов обогрева стекол. Если сдвинуть рукоятку вправо, поток воздуха идет на боковые стекла, тогда как левое положение позволяет реализовать обдув лобового стекла.

Доработка печки ВАЗ 2107: тюнинг отопителя

Хотя устройство печки ВАЗ 2107 простое, однако, конструкция не лишена недостатков. По этой причине многие владельцы осуществляют доработку печки ВАЗ 2107 своими руками или выполняют ремонт, меняют изношенные элементы и т.д.

Как правило, в списке улучшений можно отметить доработки в плане повышения герметичности воздуховодов (зачастую, в тех местах, где есть соединения). Такое решение позволяет добиться более эффективного обогрева внутрисалонного пространства и обдува стекол.

Замена на версию ВАЗ 2108, которая уже идет на подшипниках, решает и эту проблему. Чтобы заменить вентилятор печки ВАЗ 2107, нужно заготовить предохранитель, резистор и переключатель оборотов. Детали подходят от модели Нива и Калина.

Для снятия вентилятора нужны две отвертки (плоская и крестовая), ключ на 7 и 10, плоскогубцы. Чтобы добраться до вентилятора, снимается панель приборов, полка, а также перчаточный ящик. Затем ключом 7 следует ослабить кожух троса регулировки воздушных заслонок. Далее петля троса скидывается с рычага.

Теперь посредством ключа 10 выкручивается гайка крепления корпуса отопителя, после чего плоской отверткой из корпуса печки достаются воздуховоды (слева и справа). Затем все той же плоской отверткой нужно снять защелки, которые фиксируют вентилятор

Дальше нужно отсоединить клеммы проводов, достать вентилятор из корпуса печки, демонтировать крыльчатку. С учетом того, что вентилятор от ВАЗ 2108 немного больше по размеру, в конструкцию печки вносятся изменения.

Замена только моторчика предполагает необходимость делать дополнительное отверстие в решетке, через которую горячий воздух проходит вниз. В случае если не делать отверстие, корпус электромоторчика будет упираться в решетку.

Главное, при обратной сборке и установке учитывать, чтобы воздух забирался снаружи, а не из салона. Также если воздух не идет в «рукава» или печка дует под панель, следует проверить крепления воздуховодов. Часто бывает, что воздуховод просто не стал на место, забит поролоном и т.д.

Еще дорабатывают и сами воздуховоды. Это делается путем изготовления в корпусе печки дополнительных отверстий, куда затем вставляется несколько сантехнических шлангов. Если эти шланги соединить с боковыми воздуховодами, а также нижними, тогда это позволит создать более мощный поток теплого воздуха при обдуве ног или стекол.

Не работает печка ВАЗ 2107: причины

С учетом того, что неисправностей отопителя может быть достаточно много, ниже рассмотрим основные:

  • прежде всего, воздух в системе охлаждения становится причиной того, что печка не работает. При этом важно выгнать воздушную пробку, то есть выполнить качественное развоздушивание системы охлаждения двигателя.
  • плохо работать отопитель может и по причине того, что радиатор печки ВАЗ 2107 забит. В результате ОЖ плохо циркулирует по системе отопителя, воздух слабо прогревается. Получается, когда на ВАЗ 2107 не работает печка полностью, то есть дует, но воздух холодный, это часто говорит о том, что радиатор забит полностью, его нужно промыть или заменить. Чтобы это быстро определить, нужно пощупать патрубки. Если входной патрубок теплый, а выходящий холодный, тогда неисправность очевидна.
  • бывает и так, что кран отопителя открыт, но охлаждающая жидкость в радиатор не подается. Обычно это происходит по причине того, что в системе скопилась накипь и грязь, кран засорен. Чтобы решить проблему, кран нужно снять для чистки или замены.

Ремонт печки ВАЗ 2107

Прежде всего, важно сразу определить поломку. Если дело в текущем патрубке, кране или воздушной пробке, такую проблему можно решить быстро.

Если же причиной становится радиатор печки или другие труднодоступные элементы, тогда предполагается больший объем работ, то есть нужно отдельно изучить инструкции, как снять печку ВАЗ 2107 и как выполняется замена печки ВАЗ 2107. Давайте рассмотрим методы устранения частых неисправностей.

  • Если дело в кране, оптимально сразу менять его на новый. Для этого под капотом отсоединяется патрубок, который идет на кран. Чтобы часть ОЖ не выливалась после снятия в моторный отсек, под патрубок ставится емкость. Затем снимается вещевая полка, далее ключом 10 выкручиваются гайки крепления крана к корпусу печки. Теперь кран можно снять со шпилек и установить новый.

Как правило, кран отопителя нужно менять при его заклинивании и т.д. При этом лучше поставить керамический кран вместо штатного металлического. Такой кран, в отличие от заводского аналога, не закисает, на керамике не скапливается накипь, не возникает коррозия. В результате, даже если кран долго закрыт (например, с весны и до осени), после его открытия сохраняется полная работоспособность.

  • Неисправности радиатора относятся к поломкам более серьезного характера. Если радиатор печки течет или забит, его нужно снимать. То же самое можно сказать и про вентилятор печки, моторчик и т.д. Чтобы выполнять такой ремонт, нужно знать, как снять печку 2107.

Если коротко, чтобы добраться до радиатора, нужно открутить патрубки радиатора. С учетом вытекающего антифриза, потребуется подставить емкость. Если же нужно снять вентилятор печки, саму систему охлаждения трогать не нужно. Фактически, снятие печки ВАЗ 2107 можно разбить на два этапа:

  • демонтаж элементов в салоне;
  • снятие элементов под капотом;

Теперь ключом на 10 выкручиваются 2 крепежных болта, патрубок снимается с радиатора, параллельно демонтируется кран. Обратите внимание, между патрубком и радиатором есть резиновые уплотнители. Так вот, их нужно менять на новые при обратной сборке.

Если радиатор засорился, промывка радиатора печки предполагает его снятие, наружную очистку от грязи, промывку изнутри, продувку компрессором. Также очищаются и снятые ранее патрубки, кран отопителя и другие элементы системы.

Патрубок изнутри можно прочистить ершом. Радиатор вымывается Керхером под давлением около 5 атмосфер. Мыть нужно до момента, пока из радиатора не будет вытекать чистая вода без грязи и примесей.

В случае, когда нет Керхера, промыть радиатор можно каустической содой. Достаточно приготовить раствор соды, залить в радиатор и оставить на 60 мин. Затем раствор нужно слить и оценить степень загрязнения сливаемой жидкости. Промывку повторяют до момента, пока сливаемый раствор не станет чистым. По окончании радиатор печки нужно просушить, продув компрессором.

  • Как показывает практика, печка ВАЗ 2107 плохо греет не только по причине течей или проблем с радиатором или краном. Также можно выделить сбои в работе переключателя режимов вентилятора, выход из строя проводки блока управления, окисление контактов и т.д. Например, проблемным может быть моторчик печки ВАЗ 2107. Как уже говорилось выше, если появился свист, тогда электродвигатель нуждается в чистке и смазке (временное решение) или замене на новый, причем лучше ставить более надежный вариант с подшипниками.

Идем далее. Блок управления печкой ВАЗ 2107 управляется рычагами на панели приборов, которые связаны с исполнительными элементами при помощи гибких тяг. При этом именно благодаря такому решению регулируется степень открытия воздушных заслонок, открывается и закрывается кран отопителя, перераспределяются потоки воздуха и выбираются зоны обдува.

Еще есть нижняя заслонка, которая называется воздухораспределительной крышкой. Этой заслонкой управляет специальный рычаг, который находится с водительской стороны под приборной панелью.

Так вот, упомянутые выше тяги — это металлическая проволока, которая со временем может растягиваться, лопаться, соскакивать и т.д. Не трудно догадаться, что обрыв тросов печки и другие неполадки с заслонками также становятся причиной того, что отопитель работает некорректно. В этом случае печку также нужно разбирать и ремонтировать.

Подведем итоги

Как видно, даже с учетом простоты конструкции, ремонт печки ВАЗ 2107 может оказаться трудоемкой процедурой по причине затрудненного доступа к определенным элементам системы отопления.

При этом если возникает такая необходимость, доработка и тюнинг печки ВАЗ, а также обслуживание и замена отопителя ВАЗ 2107 своими руками вполне может быть выполнена самостоятельно в условиях обычного гаража.

В системе охлаждения мотора воздух: симптомы завоздушивания, причины образования воздушной пробки. Как развоздушить систему охлаждения двигателя.

Антифриз закипает и бурлит в расширительном бачке. Причины закипания тосола или антифриза, основные неисправности, диагностика неполадок, рекомендации.

Причины, по кторым охлаждающая жидкость начинает течь. Как найти место утечки антифриза или тосола самому. Полезные советы и рекомендации.

Причины завоздушивания системы охлаждения двигателя автомобиля и симптомы. Как выгнать воздушную пробку из системы охлаждения, советы и рекомендации.

Почему двигатель перегревается или кипит, при этом радиатор охлаждения холодный. Признаки перегрева мотора, как не допустить серьезных последствий.

Не работает отопитель ВАЗ 2110: основные причины, по которым печка ВАЗ 2110 плохо греет. Диагностика, замена радиатора печки ВАЗ 2110, доработка.

Замена радиатора печки ВАЗ 2107, 2105, 2104: почему течет, как снять и установить своими руками + — смотреть видео

Каким бы ни был автомобиль надёжным, рано или поздно происходит той поломка или иной детали. Владельцам 2104 ВАЗ–2107 иногда приходится сталкиваться с плохого проблемой обогрева салона либо с появлением радиатора течи печки. В этом случае нужно причинами с разбираться, производить ремонт или замену Что.

изделия такое радиатор печки автомобилей

каждый Практически автомобиль оснащается системой отопления которой, в салона одним из основных элементов является Благодаря. радиатор этой детали обеспечивается отбор охлаждающей от тепла жидкости и его последующая подача в Где.

салон установлен радиатор печки на ВАЗ 2107–2104 и какие функции выполняет

Радиатор всех на печки классических «Жигулях» располагается в специальном под коробе передней панелью. Изделие представляет теплообменник собой, основная функция которого — передача теплоносителя от тепла (тосола) с последующим распространением по салону. узел Этот работает так же, как и основной силового радиатор агрегата. Чтобы функционирование печки корректным было, необходим постоянный нагрев теплообменника. путём он Обеспечивается подключения радиатора к системе охлаждения при мотора помощи трубок и резиновых патрубков и циркуляции постоянной жидкости посредством водяного насоса (Радиатор).

помпы печки на «классике» располагается в специальном под коробе передней панелью

Устройство радиатора Теплообменник

печки состоит из двух бачков и медных алюминиевых либо сот. Бачки соединяются посредством или пайки герметика в зависимости от материала изготовления Основными. детали узлами печки помимо радиатора вентилятор являются и блок управления, который состоит из тросиков и рычагов.

1 — дополнительный резистор скоростей двигателя; 2 — вентилятора кожух; 3 — кожух направляющий вентилятора; 4 — пружинные нижнего держатели корпуса; 5 — корпус радиатора; 6 — крышка прокладка; 7 — воздухопритока радиатора; 8 — радиатор печки; 9 —патрубки ОЖ;10 — печки кран; 11 — крыльчатка электродвигателя отопителя;12 — электродвигатель пружинная;13 — отопителя защелка моторчика печки;14 — подушка печки моторчика;15 — заслонка боковых воздуховводов;16 — нижняя заслонка (крышка) печки, обдув ног

Воздух проходит снаружи через отверстие в капоте и поступает в кожух пластиковый воздухоприемника, расположенный в подкапотном пространстве ветровым под стеклом. Затем воздушный поток теплообменнику к поступает, который нагревается охлаждающей жидкостью (ОЖ). простое При автомобиля или движении с малой салоне в скоростью включают вентилятор печки, который через прогоняет радиатор холодный воздух, тем нагревая самым его и подавая в салон.

Радиатор состоит печки из бачков и сот, через которые охлаждающая циркулирует жидкость

Во время движения автомобиля с скоростью высокой вентилятор можно не включать, поскольку от потока встречного создаётся достаточное давление для тёплого нагнетания воздуха. Чем сильнее нагревается тем, теплоноситель больше тепла отдаёт радиатор. поступающей Уровень в теплообменник жидкости регулируется посредством Поэтому. крана если есть необходимость изменить салоне в температуру, например, сделать воздух менее кран, горячим перекрывается частично или полностью гибкой посредством тяги и рычага.

Управление печкой простое довольно. На центральной панели есть несколько верхняя:

  • рукояток предназначена для регулировки положения печки крана (влево — кран закрыт, вправо — средняя);
  • открыт рукоятка изменяет положение крышки тем, воздухопритока самым меняется интенсивность подачи воздуха тёплого;
  • нижний рычажок обеспечивает регулировку воздуховодов заслонки обогрева стёкол (положение вправо — поток воздушный идёт на боковые стекла, влево — на текло ветровое).

Управление печкой в салоне производится помощи при трёх рычагов, которые можно горизонтальном в перемещать направлении

Неисправности радиатора, их признаки и время

Во причины эксплуатации автомобилей ВАЗ 2104, 2107, 2105 с радиатором печки могут возникать которые, неполадки требуют проведения ремонтных работ. правило Как, все проблемы сводятся к тому, эффективность что обогрева салона снижается. Рассмотрим вероятные наиболее причины этого явления.

  1. Воздушная системе в пробка охлаждения. Такая неисправность может результате в возникать замены узлов двигателя, относящихся к охлаждения системе либо тосола, в результате чего греет печка слабо, либо вовсе не отдаёт Чтобы. тепло восстановить работоспособность отопителя, нужно поработать дать мотору на высоких оборотах, чтобы воздух выгнать из системы.
  2. При открытом кране магистраль печки остаётся перекрытой. Причиной является запорного засор механизма либо образование накипи, используется если вода вместо антифриза. Проблема путём решается прочистки либо замены краника.
  3. остаётся Радиатор холодным при полностью открытом Проблема. кране может быть вызвана неполадками насоса водяного. Неисправность сложно не заметить, поскольку быстро двигатель перегревается, о чём свидетельствует указатель на приборов панели. Если мотор прогрет до рабочей подводящий (+90˚С), а температуры патрубок печки остаётся холодным, обрыв возможен ремня генератора либо засор в трубке подводящей от помпы.
  4. Подводящий патрубок горячий, а печки из воздух холодный. Такая проблема на классических Жигулей «моделях» — явление довольно частое. Причиной забитые являются соты радиатора, что обусловлено вместо использованием тосола воды либо применением для добавок устранения течи. Радиатор в этом требуется случае демонтировать и промыть.

Печка может греть плохо по причине засора сот как так, снаружи и изнутри

теплообменником с Проблемы могут проявляться не только в виде холодного подачи воздуха вместо горячего, но и появлением Обнаружить. течи проблему можно по образованию лужицы на также, а полу по появлению маслянистого налёта на боковых и стекле лобовом во время работы печки. Причинами быть могут:

  • утечка ОЖ через краник печки;
  • патрубка из течь;
  • протечка самого радиатора.

В первых случаях двух требуется замена износившегося элемента, а появлении при течи из радиатора деталь нуждается в либо ремонте замене.

Если в системе охлаждения тосол используется, а не вода, утечку ОЖ нужно устранить в сроки кратчайшие, поскольку в жидкости содержатся вредные здоровья для человека вещества.

Как заменить и радиатор отремонтировать печки ВАЗ 2104–2107

ваших на Если «Жигулях» возникли проблемы с радиатором нужно, отопителя знать, как и в какой последовательности ремонт производить.

Какие инструменты понадобятся

Прежде нужно, всего подготовить необходимые инструменты и материалы:

  • отвёртку крестовую;
  • набор ключей;
  • герметик;
  • тару слива для ОЖ;
  • новый теплообменник;
  • чистую ветошь.

замены Для радиатора печки понадобится крестовая ключи, отвёртка, герметик, чистая ветошь и тара слива для ОЖ

Как снять радиатор печки

замене по Работы радиатора на карбюраторных и инжекторных моторах одинаково проводятся. Прежде всего, нужно слить ОЖ из охлаждения системы, для чего откручивают пробку на двигателя блоке и сливают тосол в подходящую ёмкость. этого После можно приступать к демонтажу узла.

    хомуты Ослабляем крепления подводящего и отводящего патрубков печки радиатора в моторном отсеке и стягиваем шланги.

хомуты Открутив, стягиваем шланги с трубок радиатора

Для снятия полки, расположенной бардачком под, откручиваем два самореза справа и слева один

При помощи ключа на 7 мм отворачиваем тросика крепёж управления краном отопителя

Чтобы снять нижнюю часть потребуется, отопителя поддеть отверткой 4 защёлки

Чтобы извлечь радиатор, потянуть достаточно его на себя

От старого крана отсоединяем трубку и уплотнительную извлекают резинку

Для проверки работоспособности можно краника по внешнему виду оценить состояние и проходного размер отверстия и то, насколько легко вращается Видео.

рычажок: замена теплообменника на примере ВАЗ Как

2107 устранить течь радиатора печки

радиатор Если отопителя ВАЗ 2107 или классической другой модели «Жигулей» потёк, то устранить можно проблему несколькими способами:

  • заменить деталь на применить;
  • новую специальные присадки;
  • отремонтировать старый Если.

теплообменник в первом случае каких-либо возникнуть проблем не должно, то к присадкам следует отнестись внимательно более. Обусловлено это тем, что средства такие могут не только устранить течь, но и соты забить радиатора. Поэтому деталь предпочтительнее Если. отремонтировать есть опыт работы с паяльником, то пайки посредством можно попытаться заделать проблемное только (место на медном радиаторе).

Для работы следующие потребуются инструменты и материалы:

  • припой и флюс;
  • бумага наждачная;
  • мощный паяльник (150–200 Вт);
  • ветошь;
  • обезжириватель.

Для пайки радиатора понадобится флюс и припой либо паяльная кислота

После радиатора демонтажа место течи можно будет цветному по обнаружить пятну в соответствии с цветом тосола. ремонта Суть сводится к следующим действиям:

  • зачистка течи места наждачкой;
  • обезжиривание;
  • нанесение припоя паяльника посредством.

Часто в качестве флюса используется кислота паяльная.

Пайку также можно выполнить помощи при газовой горелки. Радиатор после рекомендуется ремонта промыть и проверить на герметичность.

Видео: радиатора пайка печки
Промывка радиатора

Для радиатор промывки соединяют с водопроводным краном при шланга помощи, после чего прогоняют воду до пор тех, пока она не станет чистой. проверить Чтобы герметичность радиатора, можно использовать насос ручной для накачки шин или при, компрессор этом один выход теплообменника пальцем закрывают или заглушкой, а через второй воздух качают. Саму деталь необходимо погрузить в водой с ведро. Если пузырьки воздуха отсутствуют, ремонт, значит прошёл успешно. В противном случае повторяют пайку либо попросту заменяют деталь на Давление.

новую в радиаторе при проверке герметичности не быть должно более 1 кгс/см².

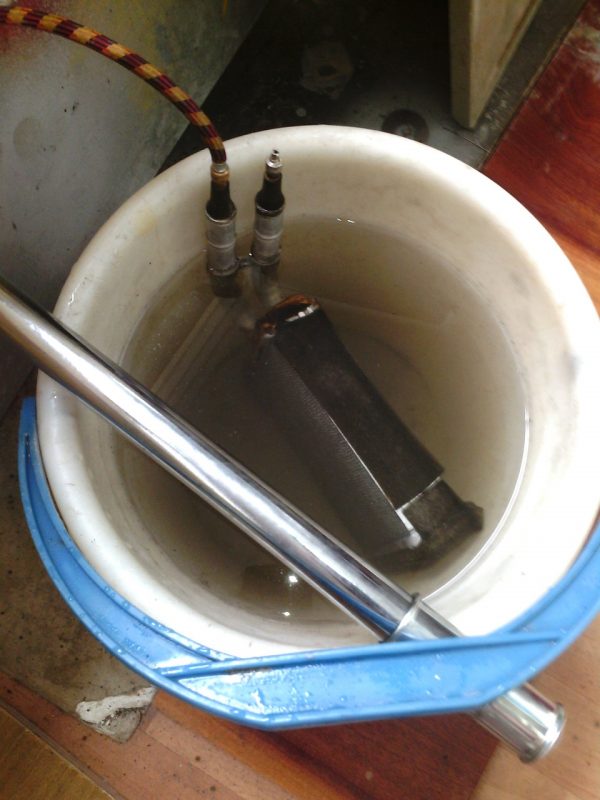

Для проверки радиатора герметичности в него подают воздух от компрессора ручного или насоса

Некоторые автовладельцы для течи устранения используют холодную сварку или Эти. герметик вещества наносят на предварительно очищенную и поверхность обезжиренную в соответствии с инструкцией. Какому методу и отдать средству предпочтение, зависит только от ваших предпочтений личных.

Как установить теплообменник

Во избежание при протечек установке радиатора рекомендуется использовать уплотнители новые и патрубки. Монтаж выполняют в следующем Устанавливают.

    порядке прокладку и закрепляют подводящую трубку к отводящую и крану к радиатору.

При установке радиатора использовать рекомендуется новые уплотнители

На новый радиатор устанавливают кран трубкой с вместе

Чтобы открывался кран и закрывался полностью, необходимо выполнить троса регулировку

Для улучшения подводящую на герметичности трубку перед стыковкой с патрубком немного наносят герметика

После ремонта или замены печки радиатора производят заливку охлаждающей жидкости в Проверяют

течи процесс сборки будет завершён, запустить нужно двигатель и дать ему поработать до пор тех, пока температура ОЖ не достигнет рабочей. этого После необходимо проверить все соединения на течи наличие. По расширительному бачку проверяют уровень если и, тосола требуется, производят доливку.

Выбор Если

радиатора было выявлено, что радиатор нуждается печки в замене, нужно определиться с тем, выбрать как новую деталь. Сегодня на автомобильном присутствует рынке широкий выбор теплообменников, поэтому оптимальный подобрать вариант порой непросто. Деталь приобрести можно как за 500 руб., так и за 3 руб. тыс. Однако можно выбрать изделие качества хорошего и по приемлемой цене. Предпочтение следует таким отдавать производителям:

  • «АвтоВаз», «Пекар», «Лузар», Oberkraft;
  • ШААЗ, Finord, Extra.

Медный радиатор характеризуется печки лучшей теплоотдачей и ремонтопригодностью

При нового покупке радиатора внимание нужно обращать на качественное:

  • следующее изделие не может стоить дешёво;
  • у следует продавца требовать сертификат, чтобы снизить приобретения вероятность подделки;
  • у хорошего теплообменника соты располагаться должны близко друг к другу.

Помимо внимание во сказанного стоит принять то, что деталь быть может выполнена из алюминия или меди. радиаторы Медные обладают неоспоримыми преимуществами, которые высокой обусловлены теплоотдачей и лёгкостью ремонта. Однако из-за стоимости высокой их применяют всё реже. Алюминиевые доступную имеют стоимость, меньший вес, но в случае течи появления восстановление детали будет довольно Поэтому. проблематичным, как правило, изделия из алюминия замене подлежат.

Алюминиевый радиатор стоит дешевле при, но медного появлении течи его придётся Если

заменить медный радиатор можно запаять в условиях домашних при помощи обычного припоя, то таким алюминиевый образом отремонтировать не удастся.

Видео: радиатор какой выбрать на «Жигули»

Диагностировать неполадки печки радиатора на «Жигулях» не так сложно, как показаться может на первый взгляд. Если с теплообменником проблемы возникли, то для их устранения необязательно обращаться в работу: сервис можно выполнить своими руками, ознакомившись предварительно с пошаговыми инструкциями.

Замена радиатора печки на классике

Как самому заменить радиатор печки ВАЗ 2106

После ЗАМЕНЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ образовалась столь неприятная дилемка:

тосол в салоне — признак пробоя радиатора печки либо соединения подводящих патрубков.

Причиной может служить то, что в старом тосоле были присадки, забивающие небольшие трещинки, а новый их просто вымыл.

Для замены радиатора нам понадобятся: 3 прокладки (идут в комплекте с радиатором либо купить отдельно) ключ на 10, отвертка, наждак, ацетон и герметик.

И так. Для начала разберёмся с причиной протечки. Для этого нам нужно добраться до радиатора.

Смотря что и как у кого установлено в салоне машины, зависит сложность доступа к системе охлаждения.

Разбираем, снимаем, откручиваем, срываем всё, что мешает.

У меня как то так

Отсоединяем от клем кнопку включения вентилятора печки, предварительно сфотографировав куда какой контакт подключается.

Чтоб при подключении было меньше головняка.

Для удобства снимаем панельку регуляторов печки

отщёлкиваем и снимаем корпус вентилятора.

Визуально ищем причину протечки.

На данном примере все подводящие патрубки целы, причина в пробое трубки самого радиатора.

Поскольку, в отличии от медных, алюминиевые радиаторы не паяют, то его меняем на новый (цены от 10$).

Для этого, не сливая тосол, под капотом откручиваем 2 хамута, которые фиксируют патрубки подачи и обратки охлаждающей житкости

(они расположены сразу на выходе радиатора под капот)

Снимаем и вынимаем сам радиатор предварительно отсоединив подводящие тросики к крану и воздухозаборнику .

Ключом на 10 откручиваем от него патрубки и наждаком удаляем все остатки старой резины.

Обезжириваем ацетоном, промазываем герметиком (исключить попадание во внутрь патрубка), надеваем уплотнительную резиновую прокладку.

Так же обезжирить и промазать герметом посадочное место на радиаторе.

Такие манипуляции проводим и с соединением крана перекрытия тосола со патрубком

Собираем всё в кучу.

Если радиатор не обклеен поролоновыми подушечками, то делаем по кругу радиатора это сами. Они должны идти в комплекте.

Это делается для более плотного контакта корпуса печки с радиатором.

Собираем всё в обратной последовательности, и запускаем движок.

Теперь необходимо развоздушить систему охлаждения, иначе печка в полной мере греть будет.

Есть несколько способов.

Самый простой, это задрать передок машины (например, на горке, эстакаде), открутить крышку расширительного бачка и пару минут, на высоких оборотах подержать движок, пока не перестанут идти пузырьки в расширительном бачке.

Либо, рукой сжимать патрубок самого радиатора, при открытой крышке радиатора, пока не перестанет выходить из него воздух.

Эта процедура может затянуться минут на 15.

Меняем радиатор печки ваз 2107

Замена радиатора печки или как впихнуть невпихуемое.

Непрочитанное сообщение Mr_Ice » Сб авг 23, 2008 18:59:13

Случилась у меня такая беда. Потек радиатор печки. Обнаружил совершенно случайно, потянулся закрыть нижнюю заслонку и ткнулся рукой во что то мокрое. Вынул магнитолу, блин а вся заслонка печки жидкая. Заглянул в расширительный бачок а он почти пустой. Ну значит точно тосол.
Ну делать нечего придется менять радиатор.
Снял бороду и торпеду разобрал печку, слил тосол и снял радиатор. Кстати сказать был очень удевлен тем что было сверху радиатора, помимо лисьтев там оказалась какая-то крученая полоска метала пару предохранителей пластиковая крышечка от чего то.

Побежал в магазин за новым радиатором.
В продаже на классику имеются медные и алюминивые радиаторы.
Медный радиатор оказался очень дорогой — 1200р (50$) да и вид у него был просто -сделано в подвале. Сетка какая-то не ровная сами ребра обрезаны не ровно ну вобщем на вид он мне очень не понравился.
А вот алюминевый радиатор от ДААЗ наоборот произвел очень хорошее впечатление все слеанно ровненько и аккуратно все ребрышки одинаковые ровненькие и блестят. да и цена его была 408р (13$)
но вот незадача продавцы в двух магазинах утверждали мне что если штатно стоял медный радиатор то на вего место поставить аллюминевый не получится что он туда просто не влезет.
Так же предлагали мне купить печку в сборе с уже установленым алюминевым радиатором моторчиком и краником — 1300р (53$) но вопервых не хотелось тратить много денег, во вторых у меня та печка что стоит в нормальном состоянии и в третих еще не известно что там за моторчик с краником — пологаю что краник штатный и моторчик тоже не на подшипниках.
Вобщем решил я на свой страх и риск взять алюминевый радиатор.
Заодно взял новый шаровый краник, какой старый стоял я не знал т.к. с момента покупки авто его не менял.

Ну так вот приес я домой новый радиатор и стал сравнивать его со старым да действительно алюминевый радиатора на 7 мм шире медного. НО в штатное место он всетки хоть и с натугом но влазит правда распирает крышку очень сильно. Поэтому я снял крышку у нее достаточно толстые стенки,взял аккамуляторную дрель насудку шетку( металическая такя щетка ей обычно краску сдиают. И этой щеткой тодточил немного стенки крышки изнутри. В результате внутреняя площадь увеличелась на несколько милиметров а из-за того что стенки стали тоньше то и гибкость самой крышки увеличелась. Тоесть радиатор уже не так сильно распирал крышку. Ну а дальше наяал собирать печку обратно. Сначала поставил крышку впишнул туда новый радиатор подключил к ней краник и патрубки. а вот с нижней частью есть маленький секрет. Сначала ставил дальнюю ее часть на крышку в упорчик, надеваем дальние скобы, а потом уже палцем слегка поджав передний край крышки надеваем на нее нижнюю часть печки. У меня все вошло идеально и плотно. Вобщем после сборки печка была проверена все работает на ура. Думаю не стачивая внутренюю часть печки тоже можно бы было все это дело натянуть, но мне не трудно было немножко ее сточить.
Вобщем вывод — алюминевый радиатор можно поставить вместо медного, хотя и придется немного повозится.

Кстати еще хотелось бы заметить хоть медь и лучше проводит тепло но если сравнивать те радиаторы которые я видел в магазине то у алюминевого чуть ли не в два раза больше ребер и сами ребра тоньше, тоесть алюминевый радиатор реально будет работать ни чуть не хуже медного, а скорее всего даже и лучше.

Добавлено спустя 57 секунд:

Да извиняюсь что статейка без фото но так как печка не саоме чистое место в машине то и руки у меня были очень грязные и я не рискнул взять фотик.

Замена радиатора печки ваз 2107

Радиатор обогревателя – это важная деталь в системе охлаждения автомобиля. Основная ее функция – это создание комфортной температуры в салоне в холодное время года. Если говорить о «классике», то печка – это единственное, что может спасти водителя и пассажиров в мороз. Корпус этих автомобилей в стандартной комплектации не удерживает теплый воздух, и к тому же он недостаточно обогревается за счет работы двигателя. Поэтому, если печка в «классике» вышла из строя, то нужно заменить ее до наступления холодов.

Диагностика неисправностей радиатора печки

Прежде чем устранить неполадки в работе обогрева салона, необходимо их найти и определить. В радиаторе может быть только две неисправности – это утечка охлаждающей жидкости через его соты и засорение каналов, через которые она проходит.

Чтобы определить течь в теплообменнике, достаточно знать следующие признаки:

  • скопление охлаждающей жидкости под ковриком с пассажирской стороны;
  • отчетливый запах антифриза в салоне;
  • жирная пленка с внутренней стороны стекол, которая не смывается водой;
  • регулярная недостача тосола в охладительной системе ДВС.

Вторая неисправность – засорение каналов – становится заметна, когда обогреватель начинает выдувать недостаточно теплый воздух даже при полностью прогретом двигателе. В этом случае замена

Радиатор обогревателя становится неисправным по трем причинам:

1.Использование некачественной охлаждающей жидкости или воды из крана. Последняя зачастую содержит тяжелые минералы, которые откладываются на стенках металлических деталей системы охлаждения и разъедают их.
2.Перегрев автомобиля. Не станет откровением, что ВАЗ 2107 (как и любую другую «классику») очень легко перегреть. При сильном перегреве охлаждающая жидкость значительно расширяется, и под действием высокой температуры и сильного давления тосола, соты расслаиваются, образуя тем самым течь.
3.Превышение срока эксплуатации. Современные радиаторы обогревателя делаются из «стареющего» металла, который рано или поздно расслаивается, вследствие чего образуется течь. Обычно срок эксплуатации такого радиатора не превышает 5-7 лет.

Если вы заметили один или несколько вышеперечисленных признаков неисправности радиатора, то его нужно заменить.

Для того чтобы заменить радиатор обогревателя собственноручно, вам потребуются следующие инструменты и вспомогательные материалы:

  • плоская и крестовая отвертки;
  • ключи на 7, 10, 14;
  • емкость для тосола;
  • ветошь.

Перед заменой радиатора печки, необходимо слить всю охлаждающую жидкость из системы. Для этого нужно подставить емкость под сливное отверстие (оно находится на правой стенке блока двигателя), открыть крышку радиатора и ключом на 14 выкрутить сливной болт.

Процесс замены

Прежде чем приступить к замене, подложите ветошь под соединение патрубков и печки в салоне, чтобы остатки тосола не попали на ковролин.

1.Открутите винт затяжки хомутов на патрубках, подходящих к печке со стороны подкапотного пространства, и отсоедините их.

2. Ключом на 7 открутите 2 болта, крепящих уплотнитель патрубков к корпусу, и снимите его.

3. Снимите тягу с крана обогревателя.

4. Вытяните из щитка моторного отсека патрубки печки и снимите ее с креплений.

5. Ключом на 10 открутите болты крепления отводящего патрубка и отсоедините его от радиатора.

6. Установите новый радиатор на место и соберите все узлы в обратном порядке.
После замены радиатора залейте в систему охлаждающую жидкость до отметки «Max» на расширительном бачке. Затем заведите автомобиль, прогрейте его до рабочей температуры и дайте поработать двигателю несколько минут на повышенных оборотах. Это нужно, чтобы выгнать из системы воздушные пробки и заполнить все ее пространство охлаждающей жидкостью.

Через несколько дней после замены радиатора проверьте уровень жидкости в системе охлаждения. Если ее будет недостаточно, то долейте до нужного уровня.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
