Ремонт повторителей указателей поворота и установка светодиодов в поворотники ВАЗ 2110, 2111, 2112

Ремонт повторителей указателей поворота и установка светодиодов в поворотники ВАЗ 2110, 2111, 2112

Содержание статьи:

1. Ремонт повторителей указателей поворота ВАЗ 2110

Уже давно у меня потух левый повторитель указателя поворота, тот, что на крыле. Вид у него был потрепанный, хром почернел, а стекло пожелтело. Решил я прикупить новые повторители. Хотел либо такие же, либо какие-нибудь другие, но обязательно под хром. Объездил с десяток магазинов ничего подобного не нашел, везде только стандарт, белые и оранжевые.
Решил поискать их в интернет магазинах, оказалось, что они универсальные, стоят 600р+ доставка.

По- моему дороговато, решил попробовать починить старые. Попробовал снять их как стандартные, но не получилось. Как оказалось, они приклеены на двусторонний скотч. Пришлось аккуратно поддеть ножом и применить силу, после чего поворотник поддался.

Лампочка оказалась рабочей, просто пропал контакт в патроне.

Попытался отмыть поворотник средством для мытья посуды, на удивление он хорошо отмылся, хром стал как новый.

Пожелтевшее стекляшку (пластмасску), я протер 646 растворителем, он немного смыл пожелтевший верхний слой, слегка повредив его при этом. Затем я шлифанул стекло 800 и 2000 наждачкой, и стекло стало почти как новое, только малость матовое.

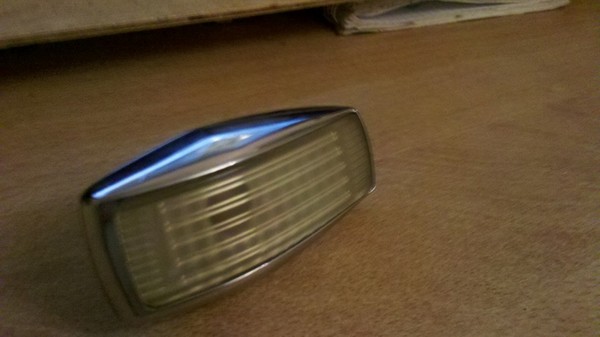

На фото, стекло отдаёт желтизной, из- за желтоватой вспышки на телефоне.

С помощью ножа отчистил старый скотч, налепил новый и поставить обратно.

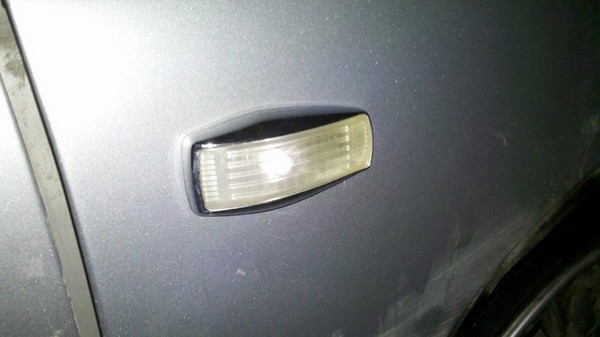

Получилось довольно неплохо, да и денег сэкономил.

2. Установка светодиодов в поворотники ВАЗ 2110, 2111, 2112

Вот и началась леданизация не только из-за красоты, но и надежности ее. Начал пока с малого сначала был плафон в салоне, теперь пока на внешний пошел освещение. В планах теперь передние поворотники, и задние фонари, все знают не понаслышке, а особенно владельцам универсалов, — освещение тусклое. Решил улучшить.

Разбираем старый поворотник, он не распаивается. С усилием двигаем пластмасски

он скоро будет располовинен

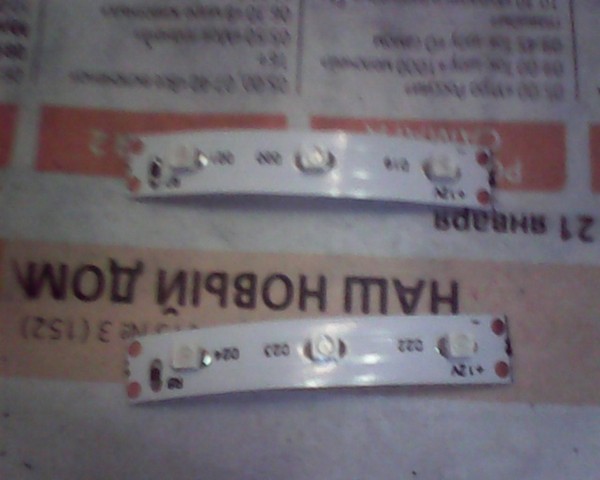

На один поворотник понадобиться 10 см оранжевой или желтой ленты. Кто сможет засунуть больше — бог ему в помощь.

Контакты папа – маленькие. Вставим их в штекер, где раньше была лампочка.

Клей «момент» для склейки двух располовиненных пластмасс

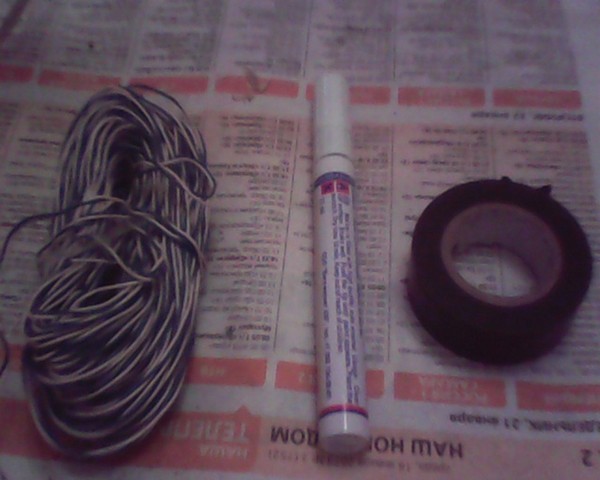

Проводки: черный маркер или черную краску взял для окантовки, чтобы не видно было белой ленты внутри, и для защиты контактов от окисления.

Уже в собранном виде

примеряем и приклеиваем

Всё готово. Времени понадобилось, наверное, минут 30 — 40

Замена поворотника ваз 2110 своими силами

Поворотники ваз 2110 и их замена

Очень часто замена поворотника Ваз 2110 необходима потому, что сюда каким-то образом проникает вода. Однако в некоторых случаях, чтобы справиться с этой проблемой, достаточно всего лишь найти трещинку, через которую просачивается вода, и заделать ее герметичной жидкостью.
Замена поворотника на ваз 2110 может быть спокойно проведена своими руками.

Замена фар поворотника

Замена поворотников на ваз 2110

Но если заменить поворотник следует по какой-то другой причине, то нужно ознакомиться с данной инструкцией:

  • Для начала следует отсоединить колодку с проводами от указателя поворота, а после – от фары(см.Ремонт фары ваз 2110 своими руками);
  • Далее – нажать на фиксатор, после чего – повернуть гидрокорректор и вынуть его из корпуса фары;
  • Затем необходимо открутить гайки, на которые крепятся фара и указатель поворота;
  • После этого их можно с легкостью вынуть;
  • Нужно открутить два винта крепления, что позволит отсоединить указатель поворота от фары;
  • Устанавливать фары и указатель поворота нужно в обратном порядке. Следует проследить, чтобы они были как следует закреплены.

Примечание. Блок-фары могут быть различными. Если их производителем является Бош, то линза на них будет отсутствовать.
При этом, если фары были созданы фирмой Киржач, то линза будет присутствовать обязательно. Кроме того блок-фары фирмы Киржач имеют специальные защелки-крепления, благодаря чему их можно с легкостью закрепить в процессе монтажа.

Замена поворота на ваз 2110

Итак, рассмотрим алгоритм того, как проводится замена указателя поворота ваз 2110:

  • Открутить декоративную панель, которая крепится на 2 болта. Взять ключ на 8 и начать крутить против часовой стрелки, чтобы быстро и легко справиться с поставленной задачей;
  • Когда декоративная панель демонтирована, необходимо приступить к демонтажу накладки. В этом поможет ключ на 10. Если крепеж полностью раскручен, можно убрать планку;

Замена переднего поворотника ваз 2110

  • При появлении доступа к остальным крепежным элементам, необходимо открутить 2 болта крепления бампера. За счет этого появится свобода действий, благодаря чему можно будет без труда отсоединить ресничку.
    Для этого нужно снять защелки, прикрепленные к крылу;
  • Когда блок-фара снята, нужно открутить 2 крепежных винта, что позволит снять и указатель поворота;
  • Собирается все в обратном порядке.

Замена передних поворотников ваз 2110

Самым неудобным в замене фар является ввинчивание болта, расположенного под бампером. Сделать это проще всего с помощью торцового ключа.

Замена ручки поворотника

Если ручка поворотника сломана, то появляется следующая неполадка: при повороте рулевого колеса налево, поворотник загорается и показывает, что водитель хочет повернуть. Но во время самого поворота он не отщелкивается.
После этого, он продолжает гореть и не выключается. Это приводит к тому, что водитель чувствует себя неловко: он едет по прямой, а поворотник показывает, что машина хочет свернуть.

Примечание: такая проблема встречается довольно редко, но если ее не исправить, это может привести к аварийным ситуациям на дороге.

Итак, замена ручки поворотника сопровождается следующими манипуляциями:

  • Для начала нужно снять крышку под рулем, которая держится на 2 болтах.

Примечание: снимаются эти болтики очень легко. Для этого желательно использовать отвертку, так как они довольно мелкие.
Обязательно нужно запомнить место, куда будут положены болтики, так как их ни в коем случае нельзя потерять.

  • Теперь появляется доступ к ручке указателя поворота. Она довольно просто выдергивается.

Примечание: После этого можно лучше увидеть, в чем заключается проблема.
Итак, при повороте направо, пружинка автоматически отщелкивается. А вот при повороте налево этого не происходит. Это приводит к созданию аварийной ситуации.

  • Нужно заменить старую ручку на новую. Она также легко вставляется, как и вынимается.
    Поэтому с этим не возникнет никаких проблем.
  • Теперь необходимо проверить, как она работает. Для этого нужно завести машину и переключать ручку указателя поворота.
    Если она работает правильно, то поворотник будет автоматически включаться и выключаться при изменении положения ручки указателя поворота.
  • Установить ее на место можно без труда. После этого заворачивает крышка.

Замена лампочки в заднем поворотнике

Лампочка заднего поворотника

В багажнике есть кармашек, который легко открывается. Здесь и находится штекер от лампочек заднего поворотника.
Замена лампочек происходит так:

  • Вытащить штекер наружу;
  • Под ним есть специальная защелка. На нее нужно нажать.
  • Это позволит вынуть лампочки.

Примечание: здесь будет три лампочки – для стоп сигнала, габаритов и поворотника.

  • Нужно повернуть лампочку против часовой стрелки, чтобы ее снять. Теперь вставляется новая лампочка.
  • Все возвращается на место в обратном порядке.

Примечание: иногда сгорает не только лампочка, но и сама плата. Ее также можно заменить. Стоит она недорого – всего рублей 200.

Замена реле поворотников

  • Открутить 5 винтов кожуха подрулевых выключателей. Это позволит легко снять элементы кожуха;
  • Чтобы добраться до реле поворотника и аварийной сигнализации необходимо снять панель приборов. С завода она крепится на клипсах.

Примечание: клипсы лучше заменить на винты, иначе панель будет плохо держаться.

  • Панель приборов подается максимально вперед, чтобы добраться до реле. Чтобы его снять нужно открутить всего одну гайку на 10.

Примечание: сделать это обычным стандартным ключом сложно. Поэтому нужно воспользоваться либо длинным торцевым ключом на 10, либо длинной плоской отверткой и головкой ключа на 10 (их можно соединить, что позволит добраться до гайки). Гайка останется в торцевом ключе.

  • Нужно снять провода со штекера и вынуть реле. Для его замены, его нужно отстегнуть от штекера и установить новое реле на место прежнего.
  • Ввинтить все гайки на место.

Возможно, любая инструкция из вышеперечисленных кому-то пригодится, кто желает сделать ремонт машины своими руками. Если нет, то можно воспользоваться фото и видео инструкциями, встречающихся в Интернете.
Цена ремонта в автосалонах является очень высокой. В домашних условиях понадобится всего лишь приобрести нужный элемент и правильно его заменить.

17.1 Проверка указателей поворота и аварийной световой сигнализации

Советы для автомобилистов

Когда водитель легкового автомобиля Лада Приора оказывается в ситуации с отказавшими работать указателями поворотов, то ему, чтобы добраться до дома или места ремонта, придётся вспомнить Правила Дорожного Движения, где написано, как можно продублировать сигналы указателей поворота при помощи левой руки.

Самой простой неисправностью, приводящей к отказу в работе поворотников, бывает перегорание нити накала в одной из ламп. В этом случае, сигнальная лампа указателей поворотов, установленная на щитке приборов, начинает моргать с удвоенной частотой. Водителю в этой ситуации необходимо остановиться, выйти из автомобиля и определить, в каком месте ему придётся менять неисправную лампу указателей поворота. При замене лампы он должен помнить о том, что она должна быть точно такой же мощности, что и сгоревшая.

А вот с другими неисправностями указателей поворота, самому водителю справиться гораздо труднее, так как управляет их работой переключатель указателей поворотов, находящийся внутри контролёра электропакета, и без знаний электротехники найти там неисправность Вам вряд ли удастся. Единственное, что сможет сделать сам водитель, это заменить неисправный контролёр электропакета, на новый. Чтобы найти его, нужно будет снять облицовку с обеих сторон тоннеля пола, но прежде чем Вы приступите к этой работе, отключите аккумуляторную батарею путём снятия минусовой клеммы.

Отказать в работе, указатели поворота могут и по причине выхода из строя под рулевого переключателя. Самой невинной неисправностью под рулевого переключателя, является невозможность его самостоятельного возврата, в нейтральное положение. В этом случае водитель может продолжать эксплуатировать автомобиль Лада Приора, правда, ему потребуется не забывать самому, выключать указатели поворота после выполнения маневра.

FakeHeader

Comments 29

У меня замыкали на постоянку по левому борту. Диагноз: блок управления кузовной электроникой. Поменяли по гарантии, а так у официалов 11 т.р. с работой.

Центральный Блок Кузовной Электроники (ЦБКЭ) под замену, выгарают в нем микросхемы отвечающие за одну из сторон поворотов. У меня на Приоре так же было, меняли у дилера по гарантии. Надо сказать, тебе еще повезло, у некоторых из за него сгорали машины полностью. Сам прибор управляет всей электроникой, НО! не защищен ничем, нет даже простейшего предохранителя для защиты. И когда коротит микросхема внутри блока, он тупо горит синем пламенем.Мне показывали снятый с моей машины блок, корпус был сильно оплавлен, как не загорелся — загадка…

Дааа уж) я купил новый, хотел поменять сам, но сказали лучше доверить это дело специалисту и не экономить. Поменяли мне его и адаптацию сделали. В общем все хорошо. ))

Центральный Блок Кузовной Электроники (ЦБКЭ) под замену, выгарают в нем микросхемы отвечающие за одну из сторон поворотов. У меня на Приоре так же было, меняли у дилера по гарантии. Надо сказать, тебе еще повезло, у некоторых из за него сгорали машины полностью. Сам прибор управляет всей электроникой, НО! не защищен ничем, нет даже простейшего предохранителя для защиты. И когда коротит микросхема внутри блока, он тупо горит синем пламенем.Мне показывали снятый с моей машины блок, корпус был сильно оплавлен, как не загорелся — загадка…

Где он находиться не а курсе ?

Только увидел что земляк . )))) У друга была точно такая же беда, это блок комфорта за 36000 брали

Схема поворотников Лада Приора

Схема поворотников на Приоре отличается от привычной, где использовалось реле и предохранитель. Функцию реле поворотов Приоры выполняет контроллер управления электропакетом (ЦБКЭ), который находится под панелью рядом с ЭБУ. Он получает входные (минусовые) сигналы на контакты (X2-7 и X2-8) от подрулевых переключателей и кнопки «аварийки». На выходе блок ЦБКЭ формирует «плюсы» на контактах (X1-14 и X1-15), которые идут к лампочкам в фары и фонари. Щелчки поворотников издает не реле, а зумер на плате блока.

Замкнули поворотники на приоре

Всем привет сегодня речь пойдёт о такой проблеме как поворотники на приоре. Переодически я видел похожие записи в ленте на драйве и как говорят обычно ‘меня это не коснется’ неприятности которая случается, можно сказать на ровном месте. ничто не предвещало беды. Как в одном из поворотов я включая поворотник краем глаза заметил что раз и мигать перестало. и загорелся постоянно левый борт (может у кого то будет и правый) Проехал чуть дальше и остановился запахло горелым. и теперь поворотники и аварийка не работают. Постоянно горит левый борт даже на заглушенной машине. Лечиться только вынимаем большого предохранителя на 30а на электропакет и все успакоилось. правда ничего не работает ни стеклоподъёмники, ни ЦЗ. Вот такие дела. И так на начальном этапе после определения что проблема в блоке делаем выводы машина на гарантии? Да? едем к диллеру на гарантию Нет гарантии, выпиваем за здоровье и готовимся решать проблему Варианта развития события 2. 1й замена блока 2170-3763040-00 в сборе где то 4500р новый стоит в закупке и где то 6000-10 000 в розницу тут же при покупке нового гарантия всего 2 недели Я уже менял блок ссылка по другой проблеме тогда я нашел возможность и средства, но покупать во 2й раза что то жаба придушила, новый блок прожил ровно год всего. скорее всего из за китайского качества((( Ремонт же его это замена чипа vnd5025AK где то 200р + 300-1000р за работу по перепайке. Я же решил это сделать сам, что и стало большой ошибкой по фото я так глянул обычная микруха подумал . залил по жирнее ноги припоем что бы паяльником смог разом все ноги прогреть два паяльника в руки ну и поехали сниматью т.к микруха расплавила корпус блока над собой понятное дело ей уже хана отцепил я микруху как оказалось охлаждение у нее то же припаяно к плате так вот микруха вспучила текстолит и при снятии я оборвал большинство дорожек т.к припой не много успел схватиться. Так что вывод снимать только феном которого на даче под рукой не оказалось. —————————————————————————————————————————————————— т.к дорожки на плате я уже испортил обратного пути нет это замена блока. Подумал я и придумал вариант решения номер 2 А именно установить обычные реле поворотов от 2108. только как это сделать? Изначально то проводка на приоре не силовая и управляется -, а не плюсом как на 2108 но выход все таки есть. Делаем параллельно штатной проводке 2 реле поворотов 2108 49а подключаем к 14 и 15 клемме на силовых выводах блока комфорта голубой с черной полоской это левый борт поворотов голубой просто это правый борт 49 через предохранитель на 10А на плюс постоянный как в стандарте я выбрал крайние два красных провода в этом же разъеме 31 выводы подключаем к штатному управлению к блоку комфорта так же центральный серый разъем широкий самый по цветам идентично как и с силовыми выводами ———————————————————————————————————————————————— И все проверяем включаем поворотник и вуаля он мигает. и не много плюсов и минусов по 2му варианту минусы: 1. в случае если у вас только штатная охранная система не будут мигать поворотники (если есть дополнительная, эта проблема не заметна) 2. при выключенном зажигании поворотники так же работают т.е выключать переключатель нужно постоянно в среднее положение 3. дополнительные щелчки (звуковые) в салоне от реле поворотов 4. возможно не синхронная работа аварийки при использовании двух разных реле повротов, желательно использовать одинаковые 2шт. В моём же случае поставил те что были под рукой плюсы: 1.надежность системы у нас теперь есть предохранитель на повротники)) 2. цена реле не превышает 100р что в сумме за 2 реле выходит как цена штатной микрухи 3. При подключение по моему варианту не требуется глобальных переделок в проводке в случае если вы вдруг купите новый блок или отремонтируете свой достаточно просто извлечь 2 реле поворотов и более никаких доработок не потребуется. 4.работа штатных органов переключателя и кнопки аварийки без каких либо доработок, штатный зуммер так же работает 5. сэкономленные 5000р можете потрать на себя)))
Монтаж реле возможен в 2х исполнениях: 1. На кое как лишь бы работало как я временно сделал просто залудить провода и подсунуть в штатные клеммы и зафиксировать их изолентой что бы не выпадали на сами реле так же просто провода плюс изолента или клеммы. 2.купить держатели реле, держатель предохранителя, штатные клеммы типо лира обжать все что бы было максимально штатно. как сделаю 2й вариант на новой проводке сделаю фото

При рассмотрении электрической схемы Приоры бросается в глаза тот факт, что реле поворотов Приора в ней отсутствует. Кроме того будет тщетным поиск предохранителя, защищающего цепь указателей поворотов и цепь аварийной сигнализации. Всё это связано с тем, что функцию реле поворотов Приора выполняет контроллер управления электропакетом. По этой причине схема подключения указателей поворотов и аварийной сигнализации значительно отличается от схем других моделей ВАЗов.

Причины неисправностей в работе поворотников

Примерный порядок действий, если отказали поворотники:

  1. Проверить исправность лампы (если она перегорела, то в комбинации приборов индикатор будет моргать в два раза чаще). В случае необходимости меняем лампу на новую;
  2. Проверить «массы», которые находятся рядом с блок-фарой, фонарем. Зачистить клеммы;
  3. Проверить подрулевый переключатель (пример: контакт заклинило и поворотники не отключаются). Заменить его на заведомо исправный, либо проверить, замыкая контакты колодки 49а и 49аL (для левого) или 49а и 49аR(для правого). Если поворотники заработают, значит неисправность в подрулевом выключателе;
  4. Проверить кнопку аварийной сигнализации, аналогичным образом;
  5. Проверить проводку до блока управления электропакетом (пример: магнитола задней стенкой упирается в провода, которые идут от «аварийки» и контакт теряется);
  6. Проверить наличие «плюса» на блоке ЦБКЭ (X1-14 и X1-15);
  7. Проверить проводку от ЦБКЭ до ламп. Отключить колодку с проводами X1 и подать питание через предохранитель 5A на выводы 14 и 15 разъёма Х1. (пример: если на Приоре не работает левый или правый поворотники, то возможно при установке крыла саморез попал в жгут проводов и получилось КЗ).
  8. Причина в сигнализации (например, сгорели диоды или залипает реле). Следует отсоединить точки подключения сигнализации к блоку управления электропакетом и проверить работу поворотников;
  9. Не работает ЦБКЭ. Проверьте предохранитель F31. Если есть неисправности в работе ЦБКЭ (пример: постоянно горит левый поворотник), то следует обратиться на станцию технического обслуживания для его ремонта или замены. В некоторых случаях причиной отказа в работе поворотников был плохой контакт в ЦБКЭ, проблема решалась простым переворачиванием блока к вверх ногами.

Работа схемы реле поворотов Приора.

Разберёмся подробнее как работает схема и как выполнено подключение переключателей и ламп. Основным отличием подключения, как и некоторых других потребителей, является тот факт, что переключатель поворотов и кнопка аварийной сигнализации не коммутируют цепь. То есть при переключении через контакты переключателя поворотов не проходит питание на лампы.

Рассмотрим схему поворотов приоры. Мы видим, что контроллер управления электропакетом соединяется с переключателем двумя проводами, синим и синим с чёрной полосой, подключённых к выводам 7 и 8 разъёма Х2 жгута панели приборов. При включении поворотов одного из борта происходит соединение контактами переключателя соответствующего провода с минусом. При этом контроллер получает сигнал на включение ламп соответствующего борта, то есть на работу как реле поворотов Приоры. При нажатии кнопки аварийной сигнализации происходит то же самое, но с минусом соединяются сразу оба провода.

При получении сигнала от переключателей на выводах 14 или 15 разъёма Х1 переднего жгута проводов появляется питание, которое поступает на лампы указателей поворотов задних фонарей и через соединительные разъёмы жгутов проводов на контрольные лампы на панели приборов и сигнальные лампы в блок фарах. Контрольная лампа аварийной сигнализации на панели приборов получает питание с вывода 6 колодки Х2 контроллера управления электропакетом, через контакты кнопки аварийной сигнализации.

Если указатели поворотов не работают.

Если указатели поворотов перестали работать, то найти неисправность сложнее чем, если бы в схеме применялось реле поворотов. Так же отсутствие предохранителя в цепи поворотов повышает риск выхода из строя контроллера управления электропакетом при коротком замыкании в цепи. Для поиска неисправности может понадобиться диагностическое оборудование или адаптер с соответствующим программным обеспечением. Подключение оборудования производится к диагностическому разъёму автомобиля. Если ни оборудования, ни программ нет, то можно проверить цепь и исправность переключателей. При их исправности проверить цепи питания сигнальных ламп. Для этого отключите разъём от контроллера и подключите поочерёдно питание через предохранитель 5А

на выводы 14 и 15 разъёма Х1. Если предохранитель не сгорит, а сигнальные лампы будут гореть, то неисправен контроллер. В противном случае проверьте соответствующую цепь.

Многие владельцы автомобиля Лада Приора сталкиваются с неисправностью в работе указателей поворотов. По прошлому опыту они начинают искать причину сбоя с реле или предохранителя, но найти их не могут. Рассмотрим, как устроена схема указателей поворотников и порядок поиска неисправности.

Диагностика и устранение комплексных неисправностей

Залипание реле и поврежденные диоды — поломки, требующие тщательной диагностики и трудоемкой замены. Для проведения диагностики необходимо отключить все точки, где система автомобильной сигнализации подключена к системе управления электропакетом. Если в результате указанных действий поворотник горит в штатном режиме, то необходимо поменять поврежденный участок проводки.

Сложнее, когда и после указанных манипуляций поворотники легкового автомобиля беспрерывно горят. Тогда все внимание переносится на ЦБКЭ. В частности, речь идет о предохранителе F31, который подвержен внешнему воздействию: перепад уровня напряжения, попадание влаги и прочее. Дополнительным сигналом о том, что проблема связана именно с ним, станут плохо работающие стеклоподъемники.

В этом случае необходимо обратиться на авторизованную станцию технического обслуживания для проведения диагностики и замены.

Для этого потребуется специальное оборудование. В случае выполнения работ в гаражных условиях велик риск еще больше ухудшить техническое состояние автомобиля.

Не работает поворотник ваз 2110 причины

Автомобиль: ВАЗ-2110.
Спрашивает: Алексей Антипов.
Суть вопроса: не мигает аварийка и не включаются поворотники, почему, на ВАЗ-2110?

Через раз работают поворотники. Проверил аварийки также. Стою на светофоре, если газую, то начинает еле моргать поворотник, что это такое? Автомобиль ВАЗ-2110, панель ЕВРО. Двигатель 16 клапанов.

Поворотники и аварийка в связке на ВАЗ-2110

Схема поворотников ВАЗ-2110.

При эксплуатации авто его владелец может сталкиваться с разными неисправностями систем, в том числе и отказом поворотников работать. Они могут либо не включаться, либо не отключаться. Причины бывают разные.

Алгоритм проверки

Водителю надо проверить

Подрулевой переключатель проверяется прозвонкой контактов.

Ваша ситуация

Когда не работает поворотник, а при нажатии на педаль газа он начинает моргать, то с уверенностью в 99,9% — это реле.

На схеме блок предохранителей. Стрелками указано реле и предохранители авариек и поворотников. На ВАЗ-2110 может быть и другой монтажный блок.

Находится он в блоке предохранителей, номер К-3 .

Советы для автомобилистов

Указатели поворотов ВАЗ-2110 включают в себя шесть ламп, находящихся по правому и левому борту автомобиля, две лампы световой сигнализации на щитке приборов, реле прерыватель указателей поворота и предохранитель, расположенные в монтажном блоке, а управляет всем этим хозяйством под рулевой переключатель.

Совместно с указателями поворота работает аварийная сигнализация, причём вся разводка проводов идёт через штекерную колодку кнопки включения аварийной сигнализации. Поэтому неисправности, возникающие на этой кнопке, приводят также к отказам в работе указателей поворота.

Самой обычной неисправностью поворотников на ваз 2110 бывает перегорание одной из ламп, которая должна была работать после его включения. Сообщать об этом Вам будет лампа световой сигнализации. Её частота мигания увеличиться ровно в два раза, что хорошо будет заметно водителю, бросившему взгляд на щиток приборов. При замене перегоревшей лампы, обратите внимание на её мощность, ставить вместо неё нужно точно такую же, иначе нормальной работы световой сигнализации не будет.

Если указатели поворота не включаются ни с правой, ни с левой стороны автомобиля. То придётся открыть монтажный блок и проверить предохранитель F16. При целостности этого предохранителя, обратите внимание на реле прерыватель К3, возможно оно вышло из строя. Проверить его можно следующим образом. Нужно вскрыть крышку реле и при включённом зажигании перемкнуть при помощи кусочка проволоки два контакта, расположенных перпендикулярно друг другу. Если лампы указателей поворота, начнут, не мигая гореть, то это реле, придётся заменить, так как оно неисправно. А вот если лампы гореть не будут, тогда нужно будет проверять провода и штекерные колодки на отсутствие в них контакта.

Виновником не включения поворотников может стать и под рулевой переключатель. Его также достаточно просто можно проверить. Для этого потребуется снять кожух с рулевой колонки и отсоединить штекерную колодку от под рулевого переключателя. Затем, следует закоротить две клеммы, к которым подходят провода, синего (или сине-черного) цвета и сине-красного цвета. Если указатель поворота будет работать, то придётся заменить под рулевой переключатель, если не будет работать, то виновата, скорее всего, кнопка аварийной сигнализации или где то в проводке нет контакта.

С под рулевым переключателем указателей поворота могут быть и чисто механические неисправности. При этом он не будет автоматически, возвращаться в положение, выключено, при окончании поворота. Водителю придётся не забывать выключать его самостоятельно, ну а когда надоест это делать, придётся под рулевой переключатель заменить.

В работе указателей поворота могут возникать и более сложные неисправности, найти которые водителю вряд ли удастся. В этом случае выход один, обратится к квалифицированным специалистам, автомобильным электрикам.

Предохранители и реле ВАЗ 2110 — 2112, электрические схемы

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.

Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света.
Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света.
Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников.
Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации.
Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера.
Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар.
Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя.
Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла.
Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания.
Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

Предохранители

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни.
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре.
Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре.
Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны.
Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников.
Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал.
Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

F8 (20 A) — обогрев заднего стекла (элемент).
Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла.
Если не работает обогрев, аналогично предыдущему.
Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.

F10 (20 A) — резервный предохранитель.

F11 (5 A) — габариты правой стороны.
Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.

F12 (7,5 A) — ближний свет в правой фаре.
Аналогично предохранителю F2 для левой фары.

F13 (10 A) — дальний свет в правой фаре, лампа включения дальнего света на приборной панели.
Аналогично предохранителю F3 для правой фары.
Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней.

F14 (10 A) — передняя противотуманная фара с левой стороны.

Аналогично предохранителю F4 для правой «противотуманки».

F15 (20 A) — обогрев сидений, блокировка замка багажника.
Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.

F16 (10 A) — указатели поворотов и аварийная сигнализация, лампа включения «аварийки».
Если не работают поворотники или «аварийка», проверьте также реле К3 и сами лампы в поворотниках, а также кнопку включения «аварийки».

F17 (7,5 A) — освещение салона, подсветка, подсветка замка зажигания, лампы стоп-сигналов, часы, бортовой компьютер.
Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, а также выключатель, установленный в педальном блоке.

F18 (25 A) — освещение вещевого ящика, контроллер печки, прикуриватель.
Если не работает прикуриватель, проверьте этот предохранитель, разберите прикуриватель и проверьте наличие короткого замыкания в нём, особенно на шайбе и контактах. Подогните их, если нужно или замените весь прикуриватель. Не вставляйте в него разъёмы нестандартного размера.

F19 (10 A) — блокировка дверных замков, контрольное реле стоп-сигналов и габаритов, поворотники и лампы их включения на панели, лампа заднего хода, обмотка генератора, контрольная индикация бортовой системы, приборная панель, часы, бортовой компьютер.

F20 (7,5 A) — задние противотуманные огни.

Если не работают задние «противотуманки», проверьте этот предохранитель и реле 9. Также проверьте сами лампы, проводку, разъёмы и выключатель на панели.

Никогда не заменяйте перегоревшие предохранители на предохранители большего номинала (тока), это может вызвать перегорание дорожек на монтажном блоке, выход из строя приборов и т.п. В этом случае ремонт обойдётся дороже, поэтому лучше разобраться с проблемой сразу и устранить неисправность. Если вы не можете самостоятельно найти в чём дело, обратитесь в автосервис, обычно подобными проблемами занимаются электрики, которым не составит труда определить неисправность и устранить её.

Ремонт повторителей указателей поворота и установка светодиодов в поворотники ВАЗ 2110, 2111, 2112

Содержание статьи:

1. Ремонт повторителей указателей поворота ВАЗ 2110

Уже давно у меня потух левый повторитель указателя поворота, тот, что на крыле. Вид у него был потрепанный, хром почернел, а стекло пожелтело. Решил я прикупить новые повторители. Хотел либо такие же, либо какие-нибудь другие, но обязательно под хром. Объездил с десяток магазинов ничего подобного не нашел, везде только стандарт, белые и оранжевые.
Решил поискать их в интернет магазинах, оказалось, что они универсальные, стоят 600р+ доставка.

По- моему дороговато, решил попробовать починить старые. Попробовал снять их как стандартные, но не получилось. Как оказалось, они приклеены на двусторонний скотч. Пришлось аккуратно поддеть ножом и применить силу, после чего поворотник поддался.

Лампочка оказалась рабочей, просто пропал контакт в патроне.

Попытался отмыть поворотник средством для мытья посуды, на удивление он хорошо отмылся, хром стал как новый.

Пожелтевшее стекляшку (пластмасску), я протер 646 растворителем, он немного смыл пожелтевший верхний слой, слегка повредив его при этом. Затем я шлифанул стекло 800 и 2000 наждачкой, и стекло стало почти как новое, только малость матовое.

На фото, стекло отдаёт желтизной, из- за желтоватой вспышки на телефоне.

С помощью ножа отчистил старый скотч, налепил новый и поставить обратно.

Получилось довольно неплохо, да и денег сэкономил.

2. Установка светодиодов в поворотники ВАЗ 2110, 2111, 2112

Вот и началась леданизация не только из-за красоты, но и надежности ее. Начал пока с малого сначала был плафон в салоне, теперь пока на внешний пошел освещение. В планах теперь передние поворотники, и задние фонари, все знают не понаслышке, а особенно владельцам универсалов, — освещение тусклое. Решил улучшить.

Разбираем старый поворотник, он не распаивается. С усилием двигаем пластмасски

он скоро будет располовинен

На один поворотник понадобиться 10 см оранжевой или желтой ленты. Кто сможет засунуть больше — бог ему в помощь.

Контакты папа – маленькие. Вставим их в штекер, где раньше была лампочка.

Клей «момент» для склейки двух располовиненных пластмасс

Проводки: черный маркер или черную краску взял для окантовки, чтобы не видно было белой ленты внутри, и для защиты контактов от окисления.

Уже в собранном виде

примеряем и приклеиваем

Всё готово. Времени понадобилось, наверное, минут 30 — 40

Фары ВАЗ 2110

Доработка фар Bosch для ВАЗ 2110
Регулировка фар Bosch для ВАЗ 2110

Как проверить реле поворотов ваз 2110

Как проверить реле поворотов ваз 2110

Указатели поворотов ВАЗ-2110 включают в себя шесть ламп, находящихся по правому и левому борту автомобиля, две лампы световой сигнализации на щитке приборов, реле прерыватель указателей поворота и предохранитель, расположенные в монтажном блоке, а управляет всем этим хозяйством под рулевой переключатель.

Совместно с указателями поворота работает аварийная сигнализация, причём вся разводка проводов идёт через штекерную колодку кнопки включения аварийной сигнализации. Поэтому неисправности, возникающие на этой кнопке, приводят также к отказам в работе указателей поворота.

Самой обычной неисправностью поворотников на ваз 2110 бывает перегорание одной из ламп, которая должна была работать после его включения. Сообщать об этом Вам будет лампа световой сигнализации. Её частота мигания увеличиться ровно в два раза, что хорошо будет заметно водителю, бросившему взгляд на щиток приборов. При замене перегоревшей лампы, обратите внимание на её мощность, ставить вместо неё нужно точно такую же, иначе нормальной работы световой сигнализации не будет.

Если указатели поворота не включаются ни с правой, ни с левой стороны автомобиля. То придётся открыть монтажный блок и проверить предохранитель F16. При целостности этого предохранителя, обратите внимание на реле прерыватель К3, возможно оно вышло из строя. Проверить его можно следующим образом. Нужно вскрыть крышку реле и при включённом зажигании перемкнуть при помощи кусочка проволоки два контакта, расположенных перпендикулярно друг другу. Если лампы указателей поворота, начнут, не мигая гореть, то это реле, придётся заменить, так как оно неисправно. А вот если лампы гореть не будут, тогда нужно будет проверять провода и штекерные колодки на отсутствие в них контакта.

Виновником не включения поворотников может стать и под рулевой переключатель. Его также достаточно просто можно проверить. Для этого потребуется снять кожух с рулевой колонки и отсоединить штекерную колодку от под рулевого переключателя. Затем, следует закоротить две клеммы, к которым подходят провода, синего (или сине-черного) цвета и сине-красного цвета. Если указатель поворота будет работать, то придётся заменить под рулевой переключатель, если не будет работать, то виновата, скорее всего, кнопка аварийной сигнализации или где то в проводке нет контакта.

С под рулевым переключателем указателей поворота могут быть и чисто механические неисправности. При этом он не будет автоматически, возвращаться в положение, выключено, при окончании поворота. Водителю придётся не забывать выключать его самостоятельно, ну а когда надоест это делать, придётся под рулевой переключатель заменить.

В работе указателей поворота могут возникать и более сложные неисправности, найти которые водителю вряд ли удастся. В этом случае выход один, обратится к квалифицированным специалистам, автомобильным электрикам.

Поворотные огни являются неотъемлемым элементом оптики в любом современном авто. Их предназначение заключается в предупреждении других участников дорожного движения о том, что водитель планирует совершить маневр. По каким причинам не работают поворотники и аварийка, как проверить работоспособность оптических элементов и как произвести их ремонт. Об этом мы расскажем ниже.

Особенности схемы

В электрическую цепь поворотников ВАЗ-2110 входят:

  • лампочки фонарей общим числом шесть штук;
  • два индикатора, установленных на приборной панели;
  • кнопка аварийки;
  • подрулевой переключатель;
  • источник питания;
  • предохранители;
  • прерывающее реле.

Последние два элемента, отвечающие за поворотник, располагаются рядом – в монтажном блоке. Данный узел установлен в салоне, слева от руля. Закрывает его декоративный щиток, для доступа к которому достаточно нажать находящуюся выше защелку.

В параллельном с поворотниками режиме работает аварийка. Их провода соединяются выводами одной колодки. Именно от нее идут жилки к кнопке, переключающей общие световые приборы в режим сигнализирующий о произошедшей на дороге поломке. Об этой особенности схемы необходимо знать, приступая к поиску причин отказа фонарей. Проблема в том, что неисправная кнопка аварийки ВАЗ-2110 нередко заставляет выйти из строя и поворотники.

Предохранители

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни.
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре.
Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре.
Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны.
Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников.
Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал.
Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

F8 (20 A) — обогрев заднего стекла (элемент).
Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла.
Если не работает обогрев, аналогично предыдущему.
Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.

F10 (20 A) — резервный предохранитель.

F11 (5 A) — габариты правой стороны.
Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.

F12 (7,5 A) — ближний свет в правой фаре.
Аналогично предохранителю F2 для левой фары.

F13 (10 A) — дальний свет в правой фаре, лампа включения дальнего света на приборной панели.
Аналогично предохранителю F3 для правой фары.
Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней.

F14 (10 A) — передняя противотуманная фара с левой стороны.

Аналогично предохранителю F4 для правой «противотуманки».

F15 (20 A) — обогрев сидений, блокировка замка багажника.
Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.

F16 (10 A) — указатели поворотов и аварийная сигнализация, лампа включения «аварийки».
Если не работают поворотники или «аварийка», проверьте также реле К3 и сами лампы в поворотниках, а также кнопку включения «аварийки».

F17 (7,5 A) — освещение салона, подсветка, подсветка замка зажигания, лампы стоп-сигналов, часы, бортовой компьютер.
Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, а также выключатель, установленный в педальном блоке.

F18 (25 A) — освещение вещевого ящика, контроллер печки, прикуриватель.
Если не работает прикуриватель, проверьте этот предохранитель, разберите прикуриватель и проверьте наличие короткого замыкания в нём, особенно на шайбе и контактах. Подогните их, если нужно или замените весь прикуриватель. Не вставляйте в него разъёмы нестандартного размера.

F19 (10 A) — блокировка дверных замков, контрольное реле стоп-сигналов и габаритов, поворотники и лампы их включения на панели, лампа заднего хода, обмотка генератора, контрольная индикация бортовой системы, приборная панель, часы, бортовой компьютер.

F20 (7,5 A) — задние противотуманные огни.

Если не работают задние «противотуманки», проверьте этот предохранитель и реле 9. Также проверьте сами лампы, проводку, разъёмы и выключатель на панели.

Никогда не заменяйте перегоревшие предохранители на предохранители большего номинала (тока), это может вызвать перегорание дорожек на монтажном блоке, выход из строя приборов и т.п. В этом случае ремонт обойдётся дороже, поэтому лучше разобраться с проблемой сразу и устранить неисправность. Если вы не можете самостоятельно найти в чём дело, обратитесь в автосервис, обычно подобными проблемами занимаются электрики, которым не составит труда определить неисправность и устранить её.

Более серьезные проблемы

Если выяснится, что с предохранителем ничего не случилось, то придется проверять реле, отвечающее за поворотники. Оно располагается в монтажном блоке на месте К3. Данный электромагнитный прерыватель иногда выходит из строя. Здесь может произойти обрыв в обмотках или заклинивание якоря.

Протестировать реле нетрудно. Поступите так:

  • снимите защитный корпус с устройства;
  • активируйте зажигание;
  • замкните контактную группу небольшим кусочком медной проволоки.

После этого выйдите из салона и посмотрите на поворотники. Заменить реле придется, если лампочки начнут светиться непрерывно. Когда же выяснится, что они вовсе не горят, то необходимо заняться прозваниванием кабелей и колодками. В последних очень часто пропадает контакт. Иногда выводы окисляются, и тогда растет переходное сопротивление, что провоцирует подгорание. Очистите клеммы надфилем, ученической резинкой или спиртом. Непременно убедитесь, что все провода, подведенные к колодкам, закреплены надежно.

Проверка кнопки аварийной сигнализации.

Если аварийная сигнализация работает, значит, реле поворотов и аварийной сигнализации исправно, а неисправность может быть в кнопке аварийной сигнализации. Для начала проверьте плюс, как описано ранее на выводе 49 реле, при выключенной кнопке аварийной сигнализации и включенном зажигании.

Если плюса нет, то необходимо проверить исправность кнопки аварийной сигнализации. Для этого надо извлечь кнопку из гнезда, поддев её тонкой отвёрткой или снять козырёк панели приборов. В контактном разъёме кнопки проверить контрольной лампой наличие питания на выводе 2 (нумерация выводов на кнопке около контактов) при включенном зажигании.

При отсутствии питания устранить обрыв провода от панели приборов до кнопки. При наличие питания соедините в гнезде кнопки вывод 2 с выводом 5, при включенном зажигании, и включите указатели поворотов любого борта. Если сигнальные лампы данного борта загорят, то смените неисправную кнопку аварийной сигнализации.

Если сигнальные лампы не загорят, то, не убирая перемычки с колодки кнопки аварийной сигнализации, соедините медным проводом в гнезде реле выводы 49 и 49А, после чего проверьте питание на выводе 49А переключателя поворотов. Для этого снимаем кожух рулевой колонки и соединительный разъём с переключателя поворотов. Так же можно снять и сам переключатель, для определения номеров выводов, которые нанесены на нижнюю его часть рядом с контактными ножками.

Сделать это не сложно, сжав фиксаторы с боков переключателя и вытянув его в сторону. При исправности цепи от реле до переключателя контрольная лампа начнёт гореть. Если контрольная лампа негорит, то устраните обрыв в проводе от монтажного блока до разъёма указателя поворотов.

Устранение возникающих неисправностей

Вне зависимости от причины, проблему лучше устранить как можно быстрее. Проводится замена переднего или заднего индикатора поворота в автомобильном центре или своими силами. Локализовано реле в коробке предохранителей, крышка которой опускается после удаления 2 крепежей. После этого прибор извлекается и ставится перемычка между клеммой 1 и 2. Для упрощения указанной задачи на реле имеются специальные отметки.

После этого прибор возвращается на место. Если проверка работоспособности поворотника ВАЗ-2110 не показала его исправность, необходимо продолжить манипуляции с реле. Извлекается устройство и нажимается на рычаг указания поворота. Желтые огни должны гореть постоянно, а красные — мигать. Дальнейшие действия связаны с проверкой работоспособности остальных элементов системы.

Поочередно нажимая на рычаг огней поворота, необходимо убедиться в корректности работы системы.

В первую очередь именно оранжевые огни, отвечающие за поворот и «аварийку», должны синхронно мигать.

Если все в порядке, то процедура проверки завершается контролем технического состояния всей системы. В зависимости от интенсивности нажатия на рычаг поворота лампочки должны мигать. В случае рассогласования производится замена поворотника ВАЗ.

Правильно работающая система индикации поворота — залог безопасной эксплуатации транспортного средства. Диагностика и последующее устранение проблемы производятся самостоятельно или на СТО.

Не работают поворотники ВАЗ 2114, 2115, 2109, 2108, 21099, 2113 причины неисправности и методы их ус

Неполадки, связанные с работой поворотников: основные причины

Нередко водители сталкиваются с такой проблемой, что поворотники по определенным причинам не работают. В этой статье будут рассмотрены причины подобных неполадок на примере автомобилей производства ВАЗ: 2108, 2109, 21099, 2113, 2115. Каждая из этих машин причисляется к семейству САМАРА, поэтому обладает схожей электроникой. Практически во всех случаях ремонт указателей – несложная работа. Самое главное при этом – определить основную причину неисправности. Заголовок 2: Указатели поворотов не мигают Если не работают поворотники на ВАЗ 2114 — точнее, не мигают — то причина поломки заключается в реле указателей.
Чтобы исправить эту неполадку, в большинстве случаев достаточно постучать по реле либо произвести его замену. Причиной этого, как правило, является плохой контакт или попадание внутрь большого количества воды. Если даже после замены они не функционируют должным образом, то стоит осмотреть контакты и блок предохранителей. Если не работают поворотники ВАЗ 2114, то стоит знать: реле располагается в блоке. Оно обозначено пометкой К2. Обязательно требуется проверить предохранитель F12, а также осмотреть его контакты с самим блоком. Причина поломки может скрываться также в аварийной кнопке или в переключателе.

Ремонт указателей поворотов и аварийной сигнализации своими руками

Если пропали повороты, а также аварийный сигнал автомобиля, то можно попытаться решить такую проблему своими руками:

  1. При поломке предохранительного элемента и реле вышедшие из строя детали подлежат замене. Если причина кроется в замыкании, то перед заменой необходимо проверить все электроцепи, в которых оно могло произойти. Только после того, как причина замыкания и скачков напряжения будет устранена, девайсы необходимо менять.
  2. Если вышла из строя кнопка аварийной сигнализации, то ее нужно просто поменять. О том, как произвести диагностику этой детали, мы уже рассказали.
  3. Что касается диагностики электроцепей, то она осуществляется с помощью тестера. При выявлении поврежденных участков провода подлежат замене. При их укладке проследите за тем, чтобы проводка не соприкасалась с движущимися элементами кузова. Также рекомендуется дополнительно заизолировать новые провода, чтобы повысить надежность изоляции.
  4. Если причина заключается в лампочках, то все перегоревшие источники освещения подлежат замене. В передних и задних фарах лампы меняются путем снятия защиты с фар, отключения от лампы цепи питания, а также выкручивания источника освещения из посадочного места и его заменой на новое. Если не работают лампы в боковых фарах, то, как правило, для демонтажа источников освещения сам плафон нужно поддеть отверткой, после чего отключить провод питания и извлечь устройство.
  5. Если причина кроется в подрулевом переключателе, то это устройство нужно разобрать и проверить. Как правило, причина поломки переключателя заключается в плохом контакте или в его стирании. В таком случае вышедший из строя переключатель меняется на новый. Что касается контактов (неважно где — на соединениях или кнопках), то их желательно зачистить.
  6. Также следует проверить все штекеры и разъемы, ведь вполне возможно, что неполадка заключается в плохом контакте на них. Закисленные контакты подлежат очистке с помощью железной щетки либо наждачной бумаги. Если контакты перегорели, то их необходимо будет менять.

Не включаются указатели поворотов

Если не работают поворотники ВАЗ 2109 или перестал функционировать один из них, то причин может быть несколько. Каждую из них рекомендуется рассмотреть в отдельности: 1. Первым делом требуется проверить лампу на предмет работоспособности. При необходимости её потребуется заменить на новую; 2. Затем следует проверить, работают ли контакты соединений. Особое внимание рекомендуется уделять соединениям блока, переключателей, и в последнюю очередь самих указателей; 3. Посмотрите, исправны ли включатели; 4. Проверьте работоспособность реле, проведите замену их и предохранителей. В случае, когда не работают поворотники и аварийка ВАЗ 2114, то причина этого практически всегда скрывается в реле. Заголовок 2: Как поступить, если поворотник не выключается? Если при поворотах рулем указатели не выключаются самостоятельно, то требуется менять сам выключатель. Заголовок 2: Быстрое мигание Если они моргают слишком быстро, то причиной является перегоревшая лампочка. Стоит их осмотреть и при необходимости заменить. Другим фактором частого моргания может быть окисление фишек, расположенных на фонарях заднего света. Гораздо реже виной такого мигания становится непригодность дорожек, расположенных в дополнительном блоке.

Где находится реле поворотов на ВАЗ 2114 расположение, замена и ремонт

Действующие нормы ПДД предписывают автоводителям перед совершением любого маневра уведомлять других участников движения посредством включения соответствующего поворотного сигнала. За исправную работу этих сигнальных ламп отвечает специальное реле-прерыватель указателей поворота, аварийки и фар.

Почему при нажатии на тормоз горит поворотник? И такое случается, и чинится

Скачать PDF

Некоторые владельцы авто с пробегом, задаются немаловажным вопросом: почему при нажатии на тормоз горит поворотник, и с чего начинать осмотр для того, чтобы избавиться от досадной неприятности. Но такой огрех может приключиться даже и на совсем новой машинке, так сказать, только, что из автосалона.

От замыканий и плохих контактов никто еще не был застрахован, а эта неполадка может сулить непредвиденные ситуации на дороге, если ее вовремя не исправить. К примеру, едущий за вами водитель решит, что вы собираетесь повернуть (влево или вправо, в зависимости от того, какой из поворотников сработал вместе с выжатой тормозной педалью), а вы в реале хотите всего лишь притормозить.

Даже если ничего военного не произойдет, и участник движения правильно успеет отреагировать на ваш не планируемый маневр, то, как минимум, нарветесь на не слишком цензурный словесный поток – и поделом! Такого рода неисправности устранять требуется сразу же после их обнаружения. Но как быть, если это произошло в дороге, а поблизости нет ни одного СТО? Можно, конечно, включить аварийку и доковылять потихоньку до ближайшего автосервиса, благо они сейчас чуть ли не на каждом шагу. А можно выбрать место, где осмотреться, припарковаться и попробовать исправить ситуацию собственноручно (ну или доехать до гаража и уже там проблемой заняться вплотную до ее выяснения и полного устранения).

Почему при нажатии на тормоз горит поворотник? Тому может быть несколько основных причин. Зависит это и от того, горит задняя лампа, показывающая направление поворота, постоянно или попеременно мигает (тускло или же – в полный накал). Об основных пошаговых действиях при обнаружении подобного явления расскажем в нашей следующей статье. Надеемся, что эти советы и рекомендации помогут вам быстро выявить возможные причины неисправности и устранить ее прямо в дороге собственноручно.

Горит задний правый (или левый) поворотник

Довольно часто встречающаяся в практике ситуация. Причем поворотник сзади именно не моргает, а горит в полную силу при нажатии на педаль тормоза.

В первую очередь разбираем проблемную заднюю фару. Сделать это несложно, думается, даже новичку. Обычно разборка происходит изнутри, со стороны багажного отделения. Конечно же, чтобы ею заняться и получить доступ к детали, нужно освободить место: если в багажнике вещи – переложите их в салон, чтобы не мешались под рукой. Практически всегда нужно сначала освободиться от обшивки на защелкивающихся клеммах и при помощи ключей открутить всего несколько болтов.

А теперь пробуем на прочность все видимые контакты на вынутой конструкции, возможно, где-то что-то отвалилось или перемкнуло.

Такое случается в особенности с пожилыми авто, если фара не разбиралась практически от рождения, а пробег уже довольно солидный.

    Контакты имеют обыкновение окисляться, перетираться, подламываться от времени. Если проведенные проверки не привели к каким-либо результатам, продолжаем действовать;

Затем собираем всю конструкцию заднего фонаря и перед тем, как ставить ее на место, еще раз проверяем – правильно ли работает. И только потом устанавливаем. На сегодня проблема, почему при нажатии на тормоз горит поворотник, решена, а поломка устранена.

Прикрываем собранный и установленный в гнездо фонарь обшивкой, защелкивая клеммы. Теперь можно ехать дальше, не боясь нарваться на нарекания со стороны участников движения или – хуже того – попасть в аварийную ситуацию на напряженном участке дороги.

Не работают поворотники и аварийка ваз 2110

Что делать, если не работают поворотники и аварийка на ВАЗ-2110

Отечественные автомобили ВАЗ 2110-й модели заслуженно считаются безотказными. Тем не менее даже в них иногда происходят те или иные мелкие поломки. К примеру, нередко перестают работать аварийка и поворотники, реже – только что-нибудь одно. Фонари либо вовсе не светятся или, напротив, не отключаются. Опытные владельцы «десяток», как правило, отлично знают, что делать в подобных ситуациях, но начинающим водителям пути решения задачи зачастую неизвестны. Давайте ликвидируем этот пробел и разберемся, как поступить, если не функционирует ни один поворотник и отказала аварийка.

Особенности схемы

В электрическую цепь поворотников ВАЗ-2110 входят:

  • лампочки фонарей общим числом шесть штук;
  • два индикатора, установленных на приборной панели;
  • кнопка аварийки;
  • подрулевой переключатель;
  • источник питания;
  • предохранители;
  • прерывающее реле.

Последние два элемента, отвечающие за поворотник, располагаются рядом – в монтажном блоке. Данный узел установлен в салоне, слева от руля. Закрывает его декоративный щиток, для доступа к которому достаточно нажать находящуюся выше защелку.

В параллельном с поворотниками режиме работает аварийка. Их провода соединяются выводами одной колодки. Именно от нее идут жилки к кнопке, переключающей общие световые приборы в режим сигнализирующий о произошедшей на дороге поломке. Об этой особенности схемы необходимо знать, приступая к поиску причин отказа фонарей. Проблема в том, что неисправная кнопка аварийки ВАЗ-2110 нередко заставляет выйти из строя и поворотники.

Простейшие неисправности

Когда не желает работать только одна лампочка, то, скорее всего, проблема кроется именно в ней. Перегоревший элемент следует заменить на годный. Подтвердить подозрение позволит индикация поворотников, смонтированная на панели приборов. Посмотрите на нее – если мигание слишком частое, то это точно лампочка. Устанавливая новую, убедитесь, что ее мощность соответствует требованиям завода-производителя. Если этот момент проигнорировать, то есть риск, что сигнальные приборы в дальнейшем так и не заработают надлежащим образом.

Когда ни правый, ни левый поворотник ВАЗ-2110 не включается, а также не реагирует на активацию аварийка, то стоит заподозрить перегорание предохранителя. Находится он, как ранее отмечалось, в монтажном блоке. Номер защитного устройства – F16. Осмотрите элемент и особенно внимательно – его плавкую вставку.

Более серьезные проблемы

Если выяснится, что с предохранителем ничего не случилось, то придется проверять реле, отвечающее за поворотники. Оно располагается в монтажном блоке на месте К3. Данный электромагнитный прерыватель иногда выходит из строя. Здесь может произойти обрыв в обмотках или заклинивание якоря.

Протестировать реле нетрудно. Поступите так:

  • снимите защитный корпус с устройства;
  • активируйте зажигание;
  • замкните контактную группу небольшим кусочком медной проволоки.

После этого выйдите из салона и посмотрите на поворотники. Заменить реле придется, если лампочки начнут светиться непрерывно. Когда же выяснится, что они вовсе не горят, то необходимо заняться прозваниванием кабелей и колодками. В последних очень часто пропадает контакт. Иногда выводы окисляются, и тогда растет переходное сопротивление, что провоцирует подгорание. Очистите клеммы надфилем, ученической резинкой или спиртом. Непременно убедитесь, что все провода, подведенные к колодкам, закреплены надежно.

Элементы управления

Не слишком часто причиной, мешающей работе поворотников, является подрулевой переключатель. В этом случае с аварийкой обычно проблем не возникает. Чтобы проверить его исправность, придется немного помучиться.

Прежде всего, снимают кожух, закрывающий рулевую колонку. Здесь вы найдете разъем, соединяющий ведущие к переключателю провода. Необходимо замкнуть напрямую синий и красный кабели. Просто расцепите колодку и воткните перемычку (например, пинцет) в соответствующие выводы.

Далее выбирайтесь из салона и посмотрите, не заработал ли поворотник надлежащим образом. Если да, то придется менять переключатель, поломки в нем обычно чисто механические и ликвидировать их нереально – конструкция не предусматривает. Когда же ничего не случилось – ищите далее.

В целом остается только две версии, объясняющие, почему не работает поворотник:

  • обрыв в проводке;
  • поломка кнопки аварийки.

Чтобы проверить кабели, необходимо снять с аккумулятора минусовую клемму. Далее, начиная с переключателя, осматриваются (и параллельно прозваниваются мультиметром) все жилки. Повреждения изоляции и обрывы устраняют. Желательно заменять негодные участки новым целым проводом, так как в противном случае риск повторного отказа исключить полностью не получится.

Когда поворотник ВАЗ не работает и все предыдущие действия ситуации не исправили, то остается заняться кнопкой аварийки. Эта причина тем более вероятна, чем старше автомобиль. Известны ситуации, когда из управляющего устройства со временем просто выпадали контакты, если машина передвигалась на достаточно большой скорости по ухабам.

Кнопку разбирают и осматривают. Все обнаруженные неполадки устраняют. Если это невозможно, то придется установить новую. Цена у нее, по счастью, невысока.

Как нетрудно убедиться, почти всегда разобраться с поворотниками и аварийкой совершенно несложно. Но следует понимать, что иногда причина рассмотренной неисправности скрывается глубже. Если это ваш случай, то не откладывайте и обращайтесь к профессионалам-электрикам. Они проведут полноценную диагностику и наверняка отыщут неисправность.

Не работают повороты ВАЗ (переднеприводных).

На сайте рассматривались схемы подключения указателей поворотов и поиск неисправности в различных схемах. Здесь рассмотрим поиск неисправности в случае, когда не работают повороты ВАЗ переднеприводных моделей.

Поиск неисправности если не работают повороты, даже если Вы не имеете специальных знаний.

Проверка исправности реле поворотов.

И так рассмотрим, что делать, если не работают повороты ВАЗ с передним приводом, кроме 2170 Приора. Работа и поиск неисправности которой рассматривалось в статье «Реле поворотов Приора».

Для начала убедитесь в том, что работают измерительные приборы и контрольные ламы на панели приборов. Если они не работают, то проверьте исправность предохранителя.

При исправности приборов включите кнопку аварийной сигнализации, и проверить мигание всех ламп в указателях поворотов. Это позволит разделить схему на две части и ускорить поиск неисправности.

Если аварийная сигнализация при включении не работает, то необходимо проверить исправность реле поворотов и аварийной сигнализации и наличие питания на его выводе 49. Обозначение выводов нанесено на нижнюю часть реле, рядом с контактными ножками.

Извлекаем реле, имеющее на верхней части корпуса обозначение в виде треугольника, из монтажного блока, и в освободившемся гнезде при помощи контрольной лапы проверит наличие плюса на выводе 49. Подключаем контрольную лампу к массе или минусу аккумуляторной батареи, а вторым концом косаемся вывода 49, при включенной кнопке аварийной сигнализации, включать зажигание не нужно. Отсутствие питания свидетельствует о неисправности предохранителя, кнопки аварийной сигнализации или обрыве проводов, контактных дорожек монтажного блока и плохом контакте в соединительных разъёмах.

Если плюс на выводе есть, то медным проводом соединить выводы 49 и 49А. При исправности соединительных проводов и разъёмов должны загореть все лампы указателей поворотов. Это говорит о том, что неисправно реле поворотов и световой сигнализации. Если лампы не загорят, а плюс на выводе 49 есть, то возможно есть короткое замыкание в цепи сигнальных ламп и сгорел предохранитель. Короткое замыкание так же может стать причиной выхода из строя реле. В этом случае проверьте исправность предохранителя, а при его перегорании устраните короткое замыкание в цепи сигнальных ламп.

Проверка кнопки аварийной сигнализации.

Если аварийная сигнализация работает, значит, реле поворотов и аварийной сигнализации исправно, а неисправность может быть в кнопке аварийной сигнализации. Для начала проверьте плюс, как описано ранее на выводе 49 реле, при выключенной кнопке аварийной сигнализации и включенном зажигании.

Если плюса нет, то необходимо проверить исправность кнопки аварийной сигнализации. Для этого надо извлечь кнопку из гнезда, поддев её тонкой отвёрткой или снять козырёк панели приборов. В контактном разъёме кнопки проверить контрольной лампой наличие питания на выводе 2 (нумерация выводов на кнопке около контактов) при включенном зажигании. При отсутствии питания устранить обрыв провода от панели приборов до кнопки. При наличие питания соедините в гнезде кнопки вывод 2 с выводом 5, при включенном зажигании, и включите указатели поворотов любого борта. Если сигнальные лампы данного борта загорят, то смените неисправную кнопку аварийной сигнализации.

Если сигнальные лампы не загорят, то, не убирая перемычки с колодки кнопки аварийной сигнализации, соедините медным проводом в гнезде реле выводы 49 и 49А, после чего проверьте питание на выводе 49А переключателя поворотов. Для этого снимаем кожух рулевой колонки и соединительный разъём с переключателя поворотов. Так же можно снять и сам переключатель, для определения номеров выводов, которые нанесены на нижнюю его часть рядом с контактными ножками. Сделать это не сложно, сжав фиксаторы с боков переключателя и вытянув его в сторону. При исправности цепи от реле до переключателя контрольная лампа начнёт гореть. Если контрольная лампа негорит, то устраните обрыв в проводе от монтажного блока до разъёма указателя поворотов.

При включении поворотов перегарает предохранитель.

Ещё одна неисправность указателей поворотов, это перегорание предохранителя при включении указателей одного из бортов. Для быстрого определения неисправности включите аварийную сигнализацию. Сигнальная лампа в цепи, которой есть короткое замыкание, гореть не будет или будет гореть в полнакала. Признаком короткого замыкания в цепи сигнальных ламп может служить жужжание реле поворотов при включении указателей.
Для облегчения поиска неисправностей, когда не работают указатели поворотов ВАЗ, воспользуйтесь выкладками схем приведённые ниже.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
