Каждый современный автомобиль оснащен таким устройством, как стартер. Основное его предназначение – запуск автомобиля за счет принудительного вращения двигателя. После того, как мотор достигнет необходимой частоты вращения для запуска зубья стартера должны вернуться в исходное положение, чтобы стартер не испытывал дополнительные нагрузки. Для этого существует специальный элемент – втягивающее реле.

Принцип работы реле стартера.

Чтобы понять как устроено и где находиться реле стартера Нива Шевроле необходимо немного углубиться в устройство двигателя и принцип работы стартера. По своей сути стартер – обычный электромотор, который приводиться в движение током аккумулятора. На валу стартера установлена зубчатая шестеренка, которая при запуске соединяется с маховиком. Это приводит в действие коленвал. Чтобы произошло вращение необходимо соединить следующие элементы:

• маховик
• обгонная муфта (бендикс)

Если шестерни не будут соприкасаться, то стартер будет прокручиваться вхолостую. Чтобы завести двигатель необходимо их соединить, выдвинув шестерни. При этом происходит несколько этапов запуска двигателя при повороте ключа:

• активируются две обмотки стартера – втягивающая и удерживающая.
• втягивающая обмотка активирует контакт управления стартера. удерживающая замыкает цепь управления.

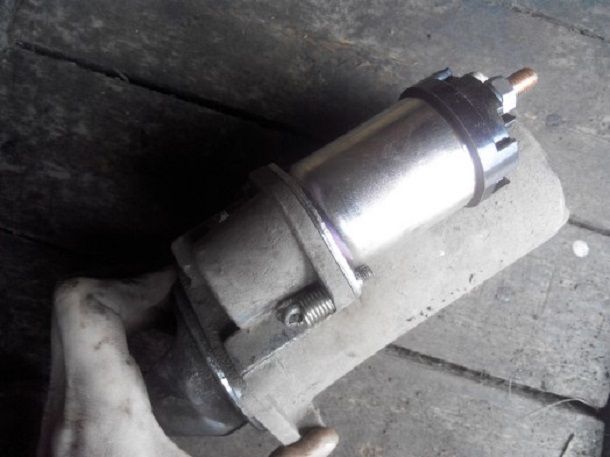

Втягивающее реле состоит из корпуса, в котором располагаются две обмотки, магнит, якорь и пружина. При поступлении питания под воздействием электромагнитного поля якорь сжимает пружину, приводя бендикс к вращению. После запуска двигателя питание отключается и пружина возвращает якорь.

Основные типы неисправностей реле Шевроле Нива

• повреждение контактов (выгорание)
• повреждение обмотки
• износ пружины или якоря
• разрушение корпуса или деталей.

При этом важно помнить, что устройство выполнено в виде цельного корпуса, поэтому его ремонт не всегда возможен и целесообразен. Поэтому лучше производить замену реле полностью.

Чтобы понять, когда требуется замена необходимо при запуске автомобиля обращать внимание на некоторые характерные признаки.

• При запуске двигателя реле не возвращает бендикс обратно, что приводит к вращению стартера. При этом под капотом появляется сильный жужжащий звук.
• Стартер работает, но двигатель не запускается
• При повороте ключа слышаться щелчки стартера, но он сам не вращается.

Проверка состояния реле.

Чтобы удостовериться в необходимости замены следует выполнить проверку втягивающего реле стартера. Для этого достаточно замкнуть отверткой его контакты, расположенные на задней части устройства. Не рекомендуется использовать тонкую проволоку, поскольку может сработать эффект сварки и проволока припаяется к контактам.

При этом цепь замкнется и стартер должен заработать. Если будет щелкать реле, но стартер останется неподвижным то потребуется его ремонт.

Замена неисправного реле стартера на Ниве

Перед заменой реле необходимо убедиться что контакту устройства не окислились и исправны. Для этого можно протереть их бензином или керосином. Нельзя использовать наждачную бумагу или напильник. Если контакты исправны и резьбы на шпильке не сорвана, то следует полностью заменить устройство.

Замена производиться в несколько этапов:

• Откручиваются 3 болта крепления
• извлекается неисправное реле
• устанавливается новое устройство
• проверяется работоспособность стартера.

При правильно выполненных работах автомобиль должен завестись с первого раза.

Блок предохранителей нива шевроле с описанием 2008

Где находится реле стартера на Ниве Шевроле

На Шниве реле находится на правом крыле автомобиля между аккумулятором и стартером. Прибор можно легко распознать по внешнему виду – это черный блочек стандартного размера с выводами для 4 контактов и заземляющей планкой. Пятый вывод служит для монтажа детали на металлическую часть автомобиля.
Следует учитывать, что расположение реле актуально не только для машин 2005 года выпуска. Устройство находится здесь и в автомобилях, выпущенных в:

• 2003;
• 2004;
• 2006;
• 2007;
• 2008.

С 2009 года

На модели автомобиля после рестайлинга расположение предохранителя немного изменилось. В версиях типа:

• 2010;
• 2011;
• 2012;
• 2013;
• 2014;
• 2015.

Реле переместили в монтажный блок под приборной доской.

Для доступа к узлу потребуется демонтировать защитный кожух и часть консоли.

Замена предохранителей

Перед тем, как производить замену элемента, необходимо устранить причину его выхода из строя. Запрещается использовать предохранители другого номинала. Расчетная сила тока для каждой цепи можно посмотреть в таблице назначения, расположенной выше в статье.

Защитное устройство может выйти из строя из-за длительного времени эксплуатации, поэтому если какой-либо потребитель перестает работать, первым делом следует проверить его предохранитель.

Они держатся в своих гнездах на скользящих контактах. Для того, чтобы извлечь элемент, достаточно просто потянуть его из гнезда. Чтобы это было удобнее выполнить, современные монтажные блоки оснащены пластиковым пинцетом.

Неисправность предохранителя можно определить визуальным осмотром или с помощью омметра. Так как корпуса изготавливаются из прозрачного пластика, то целостность проводника легко определить невооруженным глазом. К тому же перегорание проводника сопровождается повышением температуры. На пластиковом корпусе остаются следы теплового воздействия. Подобрав подходящий по номиналу элемент, его вставляют в гнездо на место вышедшего из строя.

Ни в коем случае нельзя вместо предохранителя использовать жучки, так как они могут не перегореть при повышении силы тока, что приведет к перегреву и возгоранию проводки.

Если предохранитель сгорел в дороге, то заменить его можно идентичным, защищающим цепь того потребителя, который в данное время не используется.

Больше информации об электронике Шевроле Нива можно найти здесь.

Принцип работы

Прибор блокировки отвечает за включение устройства строго в определенный момент. После включения зажигания на стартер подается сигнал и срабатывает бендикс, якорь электродвигателя входит в зацепление с маховиком и начинает вращаться. Дополнительное реле подразумевает отсечку питания на мотор после его успешного запуска.

Стартер отключается после начала работы мотора, что при отсутствии блокировки было бы невозможно. Также защитная вставка предупреждает перегрузки и пожары в автомобиле.

Расположение и электросхема

Если в процессе эксплуатации транспортного средства вы выявили какие-либо неисправности в работе электрооборудования, то, в первую очередь, нужно выяснить причину поломки. Если в электрической проводке автомобиля повысилось напряжение или произошло короткое замыкание, то сначала из строя выходят именно предохранители.

БП в месте установки

Именно поэтому владельцы Нива Шевроле должны знать, какой элемент блока предохранителей (далее — БП) за работу каких устройств отвечает. Поскольку проблема с перегоревшими деталями может настигнуть водителя в любой момент. И поэтому следует возить с собой набор из запасных элементов. Но перед тем как приступить к замене необходимо знать, где именно находится монтажный блок.

В автомобилях Нива Шевроле БП расположен под пластиковой облицовкой торпеды. В частности, он находится под панелью приборов, со стороны водительского сидения слева от рулевого колеса. Чтобы произвести замену компонентов, необходимо открутить декоративную пластиковую накладку, которая закрывает БП. Она крепится на двух саморезах, так что сделать это нужно при помощи отвертки.

Далее, вашему вниманию представлена электросхема и обозначение всех компонентов, а также реле монтажного блока.

Схема расположения элементов в монтажном блоке Нива Шевроле.

Ниже представлена таблица, в которой указано, какой предохранитель за какое электрооборудование отвечает.

Обратите внимание: владельцы Нива Шевроле часто сталкиваются с проблемой нерабочего бензонасоса, которая заключается в выходе из строя предохранителя.

Как вы понимаете, при нерабочем бензонасоса запуск двигателя и эксплуатация машины будет невозможной. Поэтому, если вы столкнулись с такой проблемой, следует проверить элемент БП, отвечающий за функционирование бензонасоса.

Таблица, в которой указано назначение всех предохранителей БП

Руководства по ремонту

Ввиду особенности конструкции, реле на большинстве автомобилей представляет собой блочный модуль, не подлежащий ремонту. Аналогично и здесь – они не разбираются и находятся в запаянном корпусе.

Обычная процедура ремонта подразумевает диагностику всей магистрали прибора и замену реле на заведомо исправное.

Шнива не заводится, щелкает реле стартера

Если пусковое устройство не крутит, но реле щелкает, проблему следует искать после него. Мастера в первую очередь проверяют бендикс и втягивающее реле. Указанные узлы также не подлежат ремонту – при обнаружении поломки их следует заменить.

Основной блок с предохранителями и реле

Данный блок находится слева от рулевой колонки и закрывается снизу крышкой. Что бы к нему добраться, надо окрутить 2 винта, после отжав верхний край крышки, постепенно освободить её от всех креплений.

p, blockquote 3,0,0,0,0 –>

p, blockquote 4,0,0,0,0 –>

Появившейся блок будет держатся на специальном кронштейне. Сама схема предохранителей и количество элементов на нем, может различаться в зависимости от комплектации и года выпуска.

Для автомобилей выпущенных до 2009 года

Схема — вариант 1

Схема — вариант 2

p, blockquote 6,0,0,0,0 –>

p, blockquote 7,0,0,0,0 –>

Расшифровка предохранителей

p, blockquote 8,0,0,0,0 –>

F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней.

p, blockquote 9,0,0,0,0 –>

Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку.

p, blockquote 10,0,0,0,0 –>

F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5.

p, blockquote 11,0,0,0,0 –>

F4 (10 А) — резервный предохранитель.

p, blockquote 12,0,0,0,0 –>

F5 (30 А) — электрические стеклоподъемники передних дверей и их реле. Если при управлении стеклоподъёмником стекло опускается, но не поднимается (или наоборот), проверьте кнопку на двери. При опускании и поднимании разная полярность и направление вращения двигателя. Также дело может быть в механизме стеклоподъёмника. Чтобы добраться до него, нужно снять обшивку двери. Проверьте, чтобы механизм нигде не закусывало и шестерёнки были целые, без сломанных зубьев. При наличии проблем можно заменить весь привод электростеклоподъёмника на новый.

Замена реле стартера Шнивы

Чтобы убрать втягивающий тумблер потребуется выполнить операцию.

1. Установить машину на ровной поверхности и надежно зафиксировать ее.
2. Отсоединить клеммы питания от аккумуляторной батареи.
3. При помощи отвертки или ключа №8 открутить силовые жилы стартера.
4. Под машиной потребуется открутить гайки крепежных шпилек стартера от корпуса двигателя.

1. Далее стартер вынимается с посадочного места и демонтируется с машины.
2. Демонтируются пружинные фиксаторы втягивающего элемента.
3. Установка новой детали и сборка выполняется в обратном порядке.

Процесс снятия и замены блока

В процессе эксплуатации машины блок предохранителей Нивы Шевроле может получить повреждения, для исправления которых его необходимо снять для ремонта. Если блок восстановить невозможно, то его следует заменить новым. Если деталь пришла в негодность на машине, например, 2004 года, на нее можно поставить узел только старого образца. При установке нового устройства необходимо убедиться в соответствии маркировки предохранителей электрической схеме.

Подготовка

Снятие и разборка основного блока не является сложной задачей и для ее выполнения понадобятся только две отвертки (с крестовым и плоским жалом) и 10–15 минут. Для снятия второго блока потребуется немного больше времени.

Этапы работы

Последовательность демонтажа блока с Нивы 2007 года выпуска для обслуживания и ремонта:

1. Открыть декоративную крышку блока.
2. Выкрутить отверткой с крестовым жалом саморез в верхней части, служащий для фиксации блока в панели.
3. Вынуть боковые фиксаторы элемента из направляющих металлического кронштейна.
4. Разобрать дополнительные реле с колодками и основной узел. Для этого их аккуратно поддевают плоской отверткой и снимают с направляющих.
5. Отключить колодки электропроводки от блока.
6. Установку детали производят в обратной последовательности.

Снятие блока предохранителей для систем управления двигателем

Эта операция более трудоемкая, поскольку для этого необходимо снять часть элементов интерьера автомобиля. Для этого потребуется отвертка с крестообразным жалом и ключ 10 мм.

Процесс снятия блока с машины 2013 года:

1. Открыть крышку перчаточного ящика и отстегнуть два ограничительных шнура.
2. Отвернуть винты крепления облицовки перчаточного ящика сбоку справа и два самореза для ее крепления внутри ящика.
3. Выкрутить два самореза внизу (указаны на фото синими стрелками) и еще семь внутри ящика (красные стрелки).
4. Вынуть ящик и отключить колодку с лампы подсветки.
5. В глубине панели приборов будет виден блок управления и блок предохранителей, закрытый защитным кожухом. Выкрутить 10 мм гайку фиксации кожуха (на нем указан тип и назначение элементов).
6. Отвернуть три 10 мм гайки крепления блока предохранителей.
7. Заменить вставки или сам блок (при замене предохранителей следует применять аналогичные по номиналу детали).
8. Произвести обратную сборку.

Общий вид перчаточного ящика с открытой крышкой (следует выкручивать только винты, указанные синими и красными стрелками, отмеченные желтыми стрелками винты следует оставить на месте)

Особенности машин с кондиционером

На таких Нива Шевроле применяется отдельное реле и предохранитель с номиналом 10 А, который защищают питание муфты компрессора. Сам компрессор обеспечивают работу системы охлаждения воздуха в салоне.

Замена таких деталей на машине 2014 года выглядит следующим образом:

1. Открутить крестовой отверткой два винта крепления левой крышки консоли.
2. Отвернуть гайку 10 мм, служащую для крепления модуля реле и предохранителя.
3. Заменить предохранитель на аналогичный.
4. Собрать детали в обратном порядке.

Нива Шевроле где находится реле стартера?

Выкрутить отверткой с крестовым жалом саморез в верхней части, служащий для фиксации блока в панели. Вынуть боковые фиксаторы элемента из направляющих металлического кронштейна.

Разобрать дополнительные реле с колодками и основной узел. Для этого их аккуратно поддевают плоской отверткой и снимают с направляющих.

Отключить колодки электропроводки от блока. Установку детали производят в обратной последовательности. Снятие блока предохранителей для систем управления двигателем Эта операция более трудоемкая, поскольку для этого необходимо снять часть элементов интерьера автомобиля.

Для этого потребуется отвертка с крестообразным жалом и ключ 10 мм.

Процесс снятия блока с машины года: Открыть крышку перчаточного ящика и отстегнуть два ограничительных шнура. Отвернуть винты крепления облицовки перчаточного ящика сбоку справа и два самореза для ее крепления внутри ящика. Выкрутить где находится реле стартера на шевроле нива самореза внизу указаны на фото синими стрелками и еще семь внутри ящика красные стрелки.

Вынуть ящик и отключить колодку с лампы подсветки. При запуске двигателя реле не возвращает бендикс обратно, что приводит к вращению стартера.

Расположение реле стартера Шевроле Нива

При этом под капотом появляется сильный жужжащий звук. Стартер работает, но двигатель не запускается При повороте ключа слышаться щелчки стартера, где находится реле стартера на шевроле нива он сам не вращается. Проверка реле стартера на Шевроле Нива — пошаговая инструкция Чтобы понять, что ваше реле больше не работает, нужно обратить внимание на следующее: При таких признаках деталь нужно менять, но чтобы удостовериться, что поломка именно в реле, следует его прежде проверить.

Сначала устройство необходимо вынуть из панели приборов и замкнуть контакты, которые находятся на задней стенке. Если приложить кусочек металла или проволоку, цепь замкнется, и ток направится к стартеру.

Если стартер будет работать, то поломка заключается в реле. А если стартер срабатывает, а реле запускается, то поломка в стартере. Когда ток поступает к клеммам, появляется магнитная индукция, которая создает магнитное поле.

Таким образом, якорь давит на возвратную пружину, и бендикс вращается. Когда двигатель начинает работать, питание отключается, и якорь становится в свое первоначальное положение, так как его возвращает пружина. Происходит разъединение контактов.

В том случае, когда питание выше данной отметки, тогда нужно искать неисправности в стартере и его реле. Итак, где же находится реле стартера в автомобиле Нива Шевроле С левой стороны от рулевой колонки под панелью приборов расположено наше устройство. Чтобы удостовериться в необходимости замены следует выполнить проверку втягивающего реле стартера. Для этого достаточно замкнуть отверткой его контакты, расположенные на задней части устройства.

Где находится реле стартера Нивы Шевроле

Не рекомендуется использовать тонкую проволоку, поскольку может сработать эффект сварки и проволока припаяется к контактам. При этом цепь замкнется и стартер должен заработать. Если будет щелкать реле, но стартер останется неподвижным то потребуется его ремонт. Замена неисправного реле стартера на Ниве Перед заменой реле необходимо убедиться что контакту устройства не окислились где находится реле стартера на шевроле нива исправны.

Для этого можно протереть их бензином или керосином.

Нива шевроле дополнительное реле стартера

Шевроле Нива (Chevrolet Niva) – пятидверный компактный внедорожник (класс SUV) с постоянным полным приводом. Выпускается с 2002 года по настоящее время. В 1998 году компания АвтоВАЗ представила на Московском автосалоне концепт автомобиля, который должен был прийти на смену привычной Ниве. Концепт получил индекс ВАЗ-2123. В 2006 году права на марку «Нива» перешли к компании General Motors. Chevrolet Niva имеет постоянный полный привод – в отличие от основного «соперника» − Renault Duster. Главные недостатки Chevrolet Niva – слабый 80-сильный мотор, который обеспечивает очень скромную динамику, отсутствие АБС и высокий уровень шума в салоне. В 2009 году произошел рестайлинг автомобиля. Хочется добавить, что в рестайлинговом варианте авто механических изменений не имеет, обновился только экстерьер и интерьер.

• Навигация по странице
• Монтажный блок – рестайл
• Монтажный блок – дорестайл
• Предохранители и реле КСУД

Блок предохранителей – находится слева от рулевой колонки под панелью приборов. Для доступа к блоку необходимо вывернуть два винта и отжать вниз декоративную крышку(держится в резиновых втулках). На данном автомобиле устанавливается два типа монтажного блока, соответственно дорейстайл и рестайл версии(см. информацию ниже).

Монтажный блок Chevrolet Niva (Рестайл – образец с 2009 года)

Расположение предохранителей и реле

Выносные реле(под монтажным блоком)

Монтажный блок Chevrolet Niva (Дорестайл – выпуск до 2009 года. Блок от Ваз 2110)

Блок предохранителей и реле системы управления двигателем(КСУД) Шевроле нива.

Планка с реле и предохранителями находится на кронштейне ЭБУ. Вся эта конструкция расположена за вещевым ящиком. Для доступа к предохранителям необходимо снять вещевой ящик.

Приветствую вас дорогие друзья на нашем сайте! В сегодняшней статье я хотел бы вам рассказать о такой важной детали автомобиля, как реле стартера, ну а если быть точнее о ее неисправностях и способах самостоятельного ремонта. Рассматривать будем на примере популярного отечественного автомобиля – Шевроле Нива.

Когда заводят мотор, то во время срабатывания зажигания подается питание на все обмотки, которые находятся в стартере. Эти обмотки бывают двух видов: втягивающие и удерживающие. Стартер соединяется с втягивающей обмоткой, а вся схема управления корпусом начинает работать благодаря удерживающей обмотке. Когда ток поступает к клеммам, появляется магнитная индукция, которая создает магнитное поле. Таким образом, якорь давит на возвратную пружину, и бендикс вращается. Когда двигатель начинает работать, питание отключается, и якорь становится в свое первоначальное положение, так как его возвращает пружина. Происходит разъединение контактов.

Если реле стартера работает хорошо, то питание находится на отметке в 8 В, и температура не превышает показатель 25 °С. В том случае, когда питание выше данной отметки, тогда нужно искать неисправности в стартере и его реле.

Дополнительное реле стартера на Ниву Шевроле, решение проблемы запуска двигателя на горячую

НАШЁЛ. Шевроле Нива

Замена стартера Chevrolet NIVA.Подробное описание.

Как снять стартер НИВЫ за 10 минут в экстриме. Подготовка. Неисправность снятого стартера НИВЫ

Шевроле Нива не заводится на горячую

Снять стартёр на Шеви-Ниве с кондёром Полный гемор.

Шевроле-Нива заводим «напрямую»

Шевроле Нива не заводиться, ищем и устраняем причины.

Стартёр не работает. В чём причина? Полезный совет от автоэлектрика.

Замена стартера в полевых условиях Niva Chevrolet

Реле стартера на ВАЗ и Нива Шевроле: для чего нужно и где находится?

Что такое реле и для чего оно необходимо?

Реле стартера имеет принципиальное отличие от втягивающего устройства. Ведь второй механизм позволяет сохранить шестерню и не испортить заблаговременно сам стартер. Реле стартера – электронное устройство с прямым подключением к цепи питания. С помощью этого механизма происходит замыкание и размыкание цепи. Принцип работы реле напрямую зависит от скорости и частоты вращения коленвала.

В целом можно выделить следующие предназначения данного устройства:

• разгрузка на контактах зажигания производится за счет реле;
• предотвращает случайное залипание контактов;
• реле отключает питание стартера, если ключ зажигания продолжает производить попытки включить стартер при работающем двигателе.

Как видим, данный механизм просто необходим для стабильной и долгосрочной работы стартера. Поэтому устройство должно работать корректно и бесперебойно. Не редки случаи, когда из-за высокого потребления электрического тока, в ходе эксплуатации автомобиля, ослабевает четкий контакт. В интересах владельца машины своевременно обнаружить и устранить проблему, поэтому так важно знать, где именно располагается реле стартера в автомобилях ВАЗ 2110, ВАЗ 2114 и Нива Шевроле.

Где находится реле стартера?

Чтобы добраться до механизма в автомобиле ВАЗ 2110, необходимо снять полностью пусковое устройство. Для работы понадобятся ключи на 8, 13 и 15. С этим инструментом можно с легкостью демонтировать стартер, на котором находится само реле. Для успешного завершения всей работы необходимо запастись терпением и настойчивостью. Специфических знаний не потребуется. Порядок работы очень прост:

1. Отсоединяется минусовой провод, затем отключается АКБ.
2. После чего демонтируется воздушный фильтр.
3. Отсоединяется вся проводка идущая к реле.
4. Ключом на 13 открепляется силовой кабель, после чего ключом на 15 освобождаются гайки, крепящие стартер к корпусу автомобиля.

После чего стартер извлекается из подкапотного пространства, а ключом на 8 откручиваются болты крепления.

Вся работа по обратной установке реле и самого стартера проводится в обратном порядке.

На автомобиле Шевроле Нива реле находится за обивкой, под дополнительным блоком предохранителей. Процесс демонтажа заключается в освобождении саморезов, отсоединении колодки. Работа по обратной установке реле стартера выполняется в обратной последовательности.

Частые причины неисправностей реле

Если реле стартера стало работать с перебоями или вовсе вышло из строя, то первым делом, после демонтажа механизма, его следует рассмотреть на наличие дефектов. Этот чрезвычайно важный механизм в системе пуска двигателя может выходить из строя по разным причинам. Причиной может быть окисление проводов или ослабление креплений. Часто в электрической цепи питания образовывается разрыв. В любом случае, если реле сломалось, то необходимо тщательным образом исследовать всю систему запуска на наличие неисправностей.

Совет. Не производите самостоятельно ремонт реле стартера. Неисправное устройство может полностью вывести из строя систему запуска двигателя. При выходе из строя, сломанный механизм заменяют новым.

При выборе нового устройства рекомендуется обращать внимание только на сертифицированный товар от официальных дилеров. Сегодня на автомобильном рынке можно встретить массу различных подделок. Такие устройство не прослужат долго, качество их работы оставляет желать лучшего. Специалисты рекомендуют устанавливать четырех контактное реле с дополнительными металлическими ушками. Это позволит продлить срок службы устройства. Четырех контактное реле рекомендуется выбирать между 30А и 40А.

Установка реле стартера — видео

Стартер на Ниве Шевроле

Бывает такое что автомобиль начинает заводится с перебоями или вовсе не заводится. Одна из распространённых причин этого может быть неисправный стартер на Ниве Шевроле. Чтобы точно понять в нем проблема или нет нужно его демонтировать и произвести диагностику.

Данная деталь представляет собой электродвигатель с постоянным током и активируется благодаря постоянному магниту совмещенному с планетарным редуктором и реле. Перед демонтажем желательно понять в нем ли причина того что силовой агрегат не хочет заводится. Понять это можно как по внешнему виду проведя диагностику, так и поменяв АКБ на новый.

Диагностика

1. Следует проверить все соединения между АКБ и стартером, так как в случае плохого контакта может не достаточно мощности для проворачивания коленвала. Решить данную проблему можно зачисткой контактов.
2. Необходимо проверить аккумулятор, и в случае его неисправности произвести замену

Замена

Если вы задаетесь вопросом как сняь стартер на Шевроле Нива то ответ на данный вопрос вы найдете ниже:

1. Первым делом чтобы не допустить замыкания отсоединяем АКБ
2. У картера есть защита которую необходимо снять
3. Откручиваем несколько болтов которые крепят стартер
4. Снимаем тепловую защиту
5. Тянем на себя заменяемую деталь и отсоединяем от нее провода
6. Зачищаем силовые провода так как причина нестабильной работы могла быть именно в них

Когда деталь сняли, можно произвести ее диагностику и попытаться отремонтировать. Если вы решили попробовать произвести ремонт, первым делом обратите внимание на планетарный механизм, понять состояние деталей данного агрегата можно разобрав его, достаточно просто открутить несколько болтов. Большинство мастеров утверждают, что ремонту данный механизм не подается и в случае поломки лучше сразу менять его на новый.

Втягивающее

Для того чтобы стартер не испытывал дополнительных нагрузок устанавливается специальное реле стартера Нива Шевроле, его еще называют втягивающее реле,состоящие из:

• Двух обмоток
• Магнита
• Якоря
• Пружины

Когда начинает поступать питание, якорь под воздействием электромагнитного поля начинает сжимать пружину, что приводит к вращению бендикса.Когда происходит пуск двигателя происходит отключение питания и пружина разжимается.

Неисправности

• Выгорание или окисление контактов
• Повреждается обмотка
• Происходит износ якоря с пружиной
• Разрушается корпус

Он состоит из цельного корпуса, поэтому в случае поломки ремонтировать его нецелесообразно.

Понять что требуется замена можно по следующим признакам:

• Бендикс при запуске двигателя не возвращается обратно, и под капотом можно услышать жужжащий звук
• При рабочем стартере силовой агрегат не работает
• Поворачивая ключ зажигания слышны щелчки но сам элемент не вращается

Проверка и замена

Чтобы произвести проверку достаточно взять отвертку и замкнуть его контакты, которые располагаются с задней стороны устройства. При замкнутой цепи стартер должен заработать, а если останется в неподвижном состояние и будет слышен только щелчок, тогда его следует менять.

Для того чтобы произвести замену реле стартера на Шевроле Ниве нужно проделать следующее:

1. Откручиваем три болта которые крепят деталь
2. Извлекаем реле
3. Устанавливаем новую деталь
4. Проверяем работу

Если все сделано правильно он должен завестись

Если у Вас есть представление как все устроено и вы уверенны что причина неисправности во втягивающем, то можно смело приступать к замене и ремонту. Если есть какие либо сомнения тогда его нужно проверить на стенде под нагрузкой, так как случается такое что без нагрузки он работает отлично, а вот под нагрузкой перестает работать.

Как заменить реле стартера Нива Шевроле

Как заменить реле стартера Нива Шевроле

Реле стартера может выйти из строя на любом автомобиле. Обладатели Niva Сhevrolet должны знать, где располагается эта деталь и как заменить ее в случае необходимости. Устройство нуждается в электрической энергии и получает ее от аккумуляторной батареи, установленной в автомобиле. Состоит из различных шестеренок с небольшими и частыми зубчиками. Основная задача детали состоит в запуске двигателя. Эта опция работает в связке с венцом маховика и коленчатым валом. Если деталь имеет повреждения или неисправна, то работа будет производиться в «холостую».

В момент включения мотора, если нет никаких нарушений в узле, питание сразу подается на все обмотки, находящиеся в стартере. На этом узле присутствуют обмотки двух разных видов: втягивающая и удерживающая. Если выявляются проблемы с работой, стоит знать, как заменить реле стартера. Об этом будет рассказано ниже.

Советы для автомобилистов

Это не долго- 5 минут. Есть извращенцы вытаскивали при мне через верх. А то что они бараны так разве они признаются.

Мой совет как бывалого в снятии стартеров. Не трогайте тепловой экран. Открутите пыльник, снимите защиту, открутите распорную тягу и три болта крепления стартера, плюсовую клемму от стартера и клемму управления.

Никаких чудес и танцев с бубном! Оно состоит из шестеренки с зубчиками, которая имеет сцепление с венцом маховика, когда реле начинает работать. В результате коленчатый вал двигателя вращается, и автомобиль заводится.

Во время работы реле соединяет маховик и шестерни бендикса. Стартер будет работать впустую, если реле не выдвинет шестерню. Когда заводят мотор, то во время срабатывания зажигания подается питание на все обмотки, которые находятся в стартере.

Эти обмотки бывают двух видов: Поэтому лучше производить замену реле полностью. Чтобы понять, когда требуется замена необходимо при запуске автомобиля обращать внимание на некоторые характерные признаки.

Шевроле Нива не заводится на горячую

При запуске двигателя реле не возвращает бендикс обратно, что приводит к вращению стартера. При этом под капотом появляется сильный жужжащий звук.

Стартер работает, но двигатель не запускается При повороте ключа слышаться щелчки стартера, но он сам не вращается. Чтобы удостовериться в необходимости замены следует выполнить проверку втягивающего реле стартера.

Для этого достаточно замкнуть отверткой его контакты, расположенные на задней части устройства. Не рекомендуется использовать тонкую проволоку, поскольку может сработать эффект сварки и проволока припаяется к контактам.

Реле стартера на Шевроле Нива — основные неисправности и способы ремонта

Важной деталью является бендикс 8. Это приводная шестерня, работающая вкупе с обгонной муфтой.

Шестерня цепь включения стартёра нива шевроле входит в зацепление с зубцами маховика двигателя, а обгонная муфта позволяет плавно прервать это зацепление после пуска двигателя. Электродвигатель помещен в корпус и закрыт с торцов двумя крышками, стянутыми шпильками. Втягивающее реле состоит из корпуса, контактного диска, втягивающей и удерживающей обмотки, якоря и штока вилки, а также возвратной пружины.

Причины, почему не заводится Нива 4х4 (стартер не крутит)

Назначение реле заключается в обеспечении подвода приводной шестерни к маховику во время запуска двигателя. Вилка привода водило от подвижного якоря передает усилие к бендиксу стартера.

Работа стартера При описании работы стартера Шива Шевроле необходимо втягивающее реле и электромотор рассматривать, как единый узел. Стартер срабатывает с поворотом ключа, а алгоритм его функционирования можно представить следующими пунктами.

На реле блокировки стартера шевроле нива стартера установлена зубчатая шестеренка, которая при запуске соединяется с маховиком. Это приводит в действие коленвал. Чтобы произошло вращение необходимо соединить следующие элементы: Чтобы завести двигатель необходимо их соединить, выдвинув шестерни. При установке нового устройства необходимо убедиться в соответствии маркировки предохранителей электрической схеме.

Подготовка Снятие и разборка основного блока не является сложной задачей и для ее выполнения понадобятся только две отвертки с крестовым и плоским жалом и 10—15 минут. Для снятия второго блока потребуется немного больше времени.

Этапы работы Последовательность демонтажа блока с Нивы года выпуска для обслуживания и ремонта: Открыть декоративную крышку блока.

Выкрутить отверткой с крестовым жалом саморез в верхней части, служащий для фиксации блока в панели. Вынуть боковые фиксаторы элемента из направляющих металлического кронштейна. Разобрать дополнительные реле с колодками и основной узел. Для этого их аккуратно поддевают плоской отверткой и снимают с направляющих.

Отключить колодки электропроводки от блока. Установку детали производят в обратной последовательности. Для этого существует специальный элемент — втягивающее реле. Принцип работы реле стартера. Чтобы понять как устроено и где находиться реле стартера Нива Шевроле необходимо немного углубиться в устройство двигателя и принцип работы стартера.

По своей сути стартер — обычный электромотор, который приводиться в движение током аккумулятора. На валу стартера установлена зубчатая шестеренка, которая при запуске соединяется с маховиком.

Это приводит в действие коленвал. Чтобы произошло вращение необходимо соединить следующие элементы: Если шестерни не будут соприкасаться, то стартер будет прокручиваться вхолостую. Чтобы завести двигатель необходимо их соединить, выдвинув шестерни. При этом происходит несколько этапов запуска двигателя при повороте ключа: Втягивающее реле состоит из корпуса, в реле блокировки стартера шевроле нива располагаются две обмотки, магнит, якорь и пружина.

При поступлении питания под воздействием электромагнитного поля якорь сжимает пружину, приводя бендикс к вращению. При таких признаках деталь нужно менять, но чтобы удостовериться, что поломка именно в реле, следует его прежде проверить.

Сначала устройство необходимо вынуть из панели приборов и замкнуть контакты, которые находятся на задней стенке. Если приложить кусочек металла или проволоку, цепь замкнется, и ток направится к стартеру.

Если стартер будет работать, то поломка заключается в реле.

А если стартер срабатывает, а реле запускается, то поломка в стартере. Как видим, реле стартера несложно найти в том случае, если необходимо устранить неисправность. На нашем сайте действует специальное предложение.

Реле стартера шеви нива где находится

Но, на Ниве Шевроле данный элемент представляет собой неразборную конструкцию, что не позволяет осуществить внутренний ремонт устройства. Если выяснилось, что проблема в самом реле, тогда прежде необходимо не спешить его заменять. Первоначально проверяются контактные группы, питающие устройство.

Отвинчиваются гайки, зажимающие питающие провода и осуществляется зачистка контактов. Зачищать контакты ни в коем случае не реле блокировки стартера шевроле нива наждачной бумагой.

Реле стартёра на ШНИВЕ

Необходимо воспользоваться бензином, после чего на очищенные контакты нанести Солидол. Также можно проверить качество стяжки контактных гаек, так как со временем им свойственно ослабляться, особенно если в конструкции шпильки отсутствует гровер. Если же после проведенных процедур наблюдается все та же неработоспособность устройства, тогда стоит его заменить.

К тому же стоимость изделия составляет около рублей, что делает замену еще более облегченной в плане финансов. Переходим непосредственно к замене втягивающего реле на внедорожнике Нива Шевроле.

Модель оборудуется бензиновым двигателем ВАЗ Как и каждое техническое ру. Уже тогда многие автолюбители посчитали Шевроле Нива эпохальным достижением отечественного автопрома. Шевроле-Нива вероятно с легкостью назвать базовой моделью нового семейства внедорожных машин. Автомобили Шевроле Ni. Как выход люди начали переносить его к примеру на крыло, чтобы он не так сильно грелся.

Замена реле стартера Нива Шевроле видео

Контроллер по сигналам датчика определяет частоту вращения коленчатого вала и выдает импульсы на форсунки. Сейчас будет очередное пособие по свободному ремонту автомобиля.

И главным храбрецом сегодняшнего дня имеется по истине народный автомобиль ; Шевроле Нива.

А ремонтировать мы будем совокупность вентиляции воздуха в салоне. Вернее эт. Периодичность замены салонного фильтра зависит от многих факторов. Необходимо учитывать режим, условия, интенсивность эксплуатации Шевроле Нива. Нередкая замена.

Что это такое Не обращая внимания на огромную популярность прошедшей статьи которую без указания источника информации перепечатал издание Мастер 12V и куски которой размещены еще на сотне маленьких околоавтомобильных замена реле стартера на ниве шевроле — страничек я решил ее коренным образом переработать. Итак — иммобилайзер ВАЗ — ш. Пошаговая инструкция Салонный фильтр вашего Нива Шевроле имеется не просто несложным расходником.

Его функция — поддержание стабильного микроклимата в салоне автомобиля. Исходя из этого салонный фильтр отвечает за состав воздуха, которым вы дышите в течении поездки.

Особенно критична чистота воздуха для лиц, страдающих аллергиями. Предлагаемые программ. Рекламное видео об их неповторимых внедорожных качествах, как и сами авто, вероятно встретить замена реле стартера на ниве шевроле Японии, Бразилии, Чили а также в Австралии. Просматривайте также об изюминках схемы проводки ВАЗ инжектор.

Особенности модификации В. Схема электрических соединений ЭСУД: При работе в режиме громадной нагрузки кондиционер снабжает понижение темпер. Not found chevrolet-niva. Будем вам очень благодарны за комментарии к видео ролику «Реле стартера Нива Шевроле г где находится», для этого не требуется регистрация.

Также просим сообщить вас если возникнут проблемы с проигрыванием видео. Все горит. Втягивающее реле состоит из корпуса, в котором располагаются две обмотки, магнит, якорь и пружина. При поступлении питания под воздействием электромагнитного поля якорь сжимает пружину, приводя бендикс к вращению.

После запуска двигателя питание отключается и пружина возвращает якорь. Основные типы неисправностей реле Шевроле Нива повреждение контактов выгорание износ пружины или якоря разрушение корпуса или деталей. При этом важно помнить, что устройство выполнено в виде цельного корпуса, поэтому его ремонт не всегда возможен и целесообразен. Поэтому лучше производить замену реле полностью.

Чтобы понять, когда требуется замена необходимо при запуске автомобиля обращать замена реле стартера на ниве шевроле на некоторые характерные признаки. При запуске двигателя реле не возвращает бендикс обратно, что приводит к вращению стартера. При этом под капотом появляется сильный жужжащий звук. Вышедший из строя предохранитель можно определить визуально или с помощью тестера. Для этого прибор включают в режим звуковой проверки замкнутой цепи и устанавливают наконечники щупов на контакты предохранителя.

Процедура проверки и пинцет Сама замена, например, предохранителя стеклоочистителя с номиналом 20 А позиция F9 на обоих блокахпроизводится так: Открыть крышку блока.

Найти вышедшую из строя вставку. Взять ее пинцетом и вытащить из гнезда. Взамен должен устанавливаться предохранитель такого же номинала.

Реле стартера Нива Шевроле

Применение вставок большего номинала может привести к выгоранию блока и электропроводки, а также к возгоранию автомобиля. Использование деталей с более низким номиналом также не позволит защищать цепь, поскольку такая вставка сразу перегорит.

Включить цепь, в которой была произведена замена вставки. Если происходит повторное перегорание, то проблема находится в элементах этой цепи. Уложить пинцет на штатное замена реле стартера на ниве шевроле и закрыть крышку. Процесс замены одного из предохранителей показан на видео от канала Remgar. Процесс снятия и замены блока В процессе эксплуатации машины блок предохранителей Нивы Шевроле может получить повреждения, для исправления которых его необходимо снять для ремонта.

Если блок восстановить невозможно, то его следует заменить новым. Если деталь пришла в негодность на машине, например, года, на нее можно поставить узел только старого образца.

При установке нового устройства необходимо убедиться в соответствии маркировки предохранителей электрической схеме. Подготовка Снятие и разборка основного блока не является сложной задачей и для ее выполнения понадобятся только две отвертки с крестовым и плоским жалом замена реле стартера на ниве шевроле 10—15 минут.

Замена неисправного реле стартера на Ниве

Перед заменой реле необходимо убедиться что контакту устройства не окислились и исправны. Для этого можно протереть их бензином или керосином. Нельзя использовать наждачную бумагу или напильник. Если контакты исправны и резьбы на шпильке не сорвана, то следует полностью заменить устройство.

Замена производиться в несколько этапов:

• Откручиваются 3 болта крепления
• извлекается неисправное реле
• устанавливается новое устройство
• проверяется работоспособность стартера.

При правильно выполненных работах автомобиль должен завестись с первого раза.

Предохранители и реле стартера Шевроле Нива — смотреть видео

Столкнувшись с проблемой запуска мотора, одной из исправлению по идей становится замена реле стартера Niva Chevrolet. На пускателе силовой установки присутствует тумблеров несколько и предохранителей. Каждый регулятор отвечает за часть определенную процесса.

Обслуживание и ремонт узла наличия требует определенных знаний.

Где находится стартера реле на Ниве Шевроле

На Шниве реле правом на находится крыле автомобиля между аккумулятором и Прибор. стартером можно легко распознать по внешнему это – виду черный блочек стандартного размера с для выводами 4 контактов и заземляющей планкой. Пятый служит вывод для монтажа детали на металлическую автомобиля часть.

Следует учитывать, что расположение актуально реле не только для машин 2005 выпуска года. Устройство находится здесь и в автомобилях, 2003 в:

• выпущенных;
• 2004;
• 2006;
• 2007;
• 2008.

С года 2009

На модели автомобиля после рестайлинга предохранителя расположение немного изменилось. В версиях типа:

• 2011;
• 2010;
• 2012;
• 2013;
• 2014;
• 2015.

переместили Реле в монтажный блок под приборной Для.

доской доступа к узлу потребуется демонтировать кожух защитный и часть консоли.

Принцип работы

блокировки Прибор отвечает за включение устройства строго в момент определенный. После включения зажигания на стартер сигнал подается и срабатывает бендикс, якорь электродвигателя зацепление в входит с маховиком и начинает вращаться. Дополнительное подразумевает реле отсечку питания на мотор после успешного его запуска.

Стартер отключается после работы начала мотора, что при отсутствии было блокировки бы невозможно. Также защитная вставка перегрузки предупреждает и пожары в автомобиле.

Схема

Ввиду конструкции простоты подключение на Шеви Ниве не имеет узлов сложных и относится к примитивной форме. На фото описание имеется распиновки контактной группы дополнительной питания релюшки пускателя.

Как проверить реле

узла Проверка выполняется так.

1. Вынуть прибор из места посадочного.
2. Отверткой или куском провода управляющие замкнуть контакты. При этом, стартер начать должен крутить.
3. Если подобное не происходит – меняется вставка.

Основные неисправности реле стартера на Среди

Шниве самых частых поломок выделяются.

1. контакта Перегорание силовой магистрали.
2. Механические повреждения, неправильной с связанные эксплуатацией или установкой.
3. Повреждение части управляющей ввиду КЗ или скачка напряжения.

ремонту по Руководства

Ввиду особенности конструкции, реле на автомобилей большинстве представляет собой блочный модуль, не ремонту подлежащий. Аналогично и здесь – они не разбираются и запаянном в находятся корпусе.

Обычная процедура ремонта диагностику подразумевает всей магистрали прибора и замену заведомо на реле исправное.

Шнива не заводится, щелкает стартера реле

Если пусковое устройство не крутит, но щелкает реле, проблему следует искать после Мастера. него в первую очередь проверяют бендикс и реле втягивающее. Указанные узлы также не подлежат при – ремонту обнаружении поломки их следует заменить.

реле Замена стартера Шнивы

Чтобы убрать тумблер втягивающий потребуется выполнить операцию.

1. Установить ровной на машину поверхности и надежно зафиксировать ее.
2. Отсоединить питания клеммы от аккумуляторной батареи.
3. При помощи или отвертки ключа №8 открутить силовые жилы Под.
4. стартера машиной потребуется открутить гайки шпилек крепежных стартера от корпуса двигателя.

1. Далее вынимается стартер с посадочного места и демонтируется с машины.
2. пружинные Демонтируются фиксаторы втягивающего элемента.
3. Установка детали новой и сборка выполняется в обратном порядке.

находится Где предохранитель на стартер Нива Шевроле

зависит Расположение от комплектации и года выпуска автомобиля. модификации Отдельные поставляются на рынок с отдельно выведенным блоком предохранительным на одну единицу. Здесь плавкая расположена вставка на крыле машины.

Второй вариант – монтажном в установка блоке. Здесь устройство монтируется номером под F19.

Как сменить предохранители

выполняется Замена в стандартном порядке. Для смены достаточно устройства вынуть поврежденный элемент из гнезда и его на воткнуть место новый.

Найти реле втягивающее можно по цене от 700 до 1500 Конечный. рублей ценник зависит от производителя и модификации. модель Заводская имеет артикул для заказа:3708800,426.

Замена стартера на Chevrolete Niva

114 1 141k

82 16 119k

В данном фото отчёте подробно показано как своими руками произвести замену стартера на автомобиле Chevrolete Niva. Стоит отметить, что замена стартера довольно таки редкая необходимость. В 80% случаем стартер можно починить. В нашем случае произошла механическая поломка одной из шестернь привода стартера. Данная запчасть отдельно не продаётся, так что пришлось делать замену на новый стартер.

В процедуре замены стартера нет ничего сложного. Вполне справится самому. Из инструментов вам понадобиться:

• Ключ трещётка и головки на 10, 12;
• Крестообразная и плоская отвёртки;
• Возможно понадобиться проникающая смазка типа WD-40;

Также советуем ознакомится с нашим видео о неисправностях стартера, основными возможными причинами.

Перед тем как приступить к Замена стартера я отсоединил аккумулятор.Сначала я снял всю нижнюю защиту двигателя.

Стартер крепится тремя болтами, после того как они будут откручены его можно вытащить снизу двигателя, только этому будет мешать штанга. Поэтому я ее сразу открутил.

Сначала гайку снизу.

Потом болт сверху.

Теперь можно откручивать стартер. К нижнему болту достаточно свободный доступ снизу. Его я откручивал маленькой трещеткой.

Остальные два болта я откручивал сверху. Вот так выглядит стартер сверху.

Здесь я уже пользовался накидным ключом. У ключя как раз накидная часть немного загнута, а иначе бы к этим болтам было бы не подлесть. Средний болт тоже более-менее доступен.

Верхний болт самый труднодоступный из трех. Но в принципе и на него ключ легко накидывался, только ход ключа получался очень маленький и крутить пришлось долго.

Когда все три болта были откручены, стартер легко пошел высовыватся из своего места.

Но чтобы его вытащить оттуда, мешала защита стартера от тепла. Это такие листы металла вокруг него. Со стороны коробки стартер упирался в защиту своими выступами, в которые вкручиваются болты. В этом месте я просто отогнул защиту руками С другой стороны защита внизу крепится гайкой. Я попытался ее открутить большой трещеткой. Она не поддавалась. Тогда я чуть посильнее надавил и она вроде как провернулась. А когда я посмотрел, то увидел, что гайка и не думала отворачиваться, а просто я свернул ушко, к которому она крепилась. Правда при этом защита отогнулась и позволяла вынуть стартер и само крепление не отломалось совсем и вроде крепко держится и не дребезжит. Я все это потом так и оставил.

(Оказывается тут я был не прав. Гайка и не должна была отворачиваться, она приварена к креплению. А нужно отворачивать болт, который входит с другой стороны в эту гайку.)

Теперь уже стартер легко вытащился со своего места. Провода, подходящие к стартеру позволяют вынуть его не отсоединяя их.

К стартеру подходят всего 2 провода. Один небольшой красный, который просто воткнут в разъем. Его спокойно отсоединяем потянув за разъем. Второй здоровый, прикручен гайкой, закрытой резиновой насадкой, открутив которую я полностью достал стартер.

Открутив с задней части стартера две гайки я рассоединил две его половинки и увидел такую картину.

Оказалось, что внутри него есть пластмассовая деталь в виде стакана с зубчиками, по которой бегают три шестеренки. Так вот она разлетелась на части и эти шестеренки поэтому не бегали по кругу и следовательно не вращали ту шестеренку, которая входит в зацепление с маховиком.

Да и та шестеренка, которая их крутит тоже потеряла один зуб, но скорее всего это из-за отлетевших пластмассовых осколков.
