Панель приборов Шевроле Нива: описание обозначений щитка и ошибок

Панель приборов Шевроле Нива: описание обозначений щитка и ошибок

Что обозначают индикаторы на панели приборов Нивы Шевроле.

  1. Обозначение указателей и значков
  2. Вы не робот?
  3. Особенности конструкции
  4. Как устроена светодиодная лампа
  5. Разбор
  6. БКЛ
  7. Не работает приборка Шнивы: причины
  8. Не горит щиток
  9. Моргает щиток Шнивы
  10. Стрелки приборов Шнивы зависли
  11. Как снять приборку
  12. Адреса штекеров приборной панели
  13. Видео «Тюнингованная приборка Flash FX-3 на автомобиле Нива Шевроле»
  14. Как правильно отрегулировать фары Нивы

Обозначение указателей и значков

  • 1 — Указать температуры двигателя
  • 2 — Тахометр
  • 3 — Левый указатель поворота
  • 4 — Правый указатель поворота

Их работа вместе указывает на включенную аварийку.

  • 5 — Спидометр
  • 6 — Указатель уровня топлива
  • 7 — Индикатор минимального уровня топлива
  • 8 — Индикатор включения наружного освещения (габаритный свет)
  • 9 — Индикатор проблем в тормозной системе (загорается при понижении уровня тормозной жидкости)
  • 10 — Индикатор включения дальнего света фар
  • 11 — Кнопка сброса суточного пробега, настройки времени и т.п.
  • 12 — Дисплей одометра
  • 13 — Индикатор включения блокировки межосевого дифференциала
  • 14 — «Check Engine»
  • 15 — Дисплей часов и наружной температуры
  • 16 — Индикатор отсутствия заряда с генератора
  • 17 — Индикатор включения стояночного тормоза
  • 18 — Индикатор недостаточного давления масла
  • 19 — Лампа для проверки работы иммобилайзера

Цена штатной приборки: от 5 до 7 тысяч рублей. Б/у — от 2 тысяч рублей.

Вы не робот?

Мы зарегистрировали подозрительный траффик, исходящий из вашей сети.
С помощью этой страницы мы сможем определить, что запросы отправляете именно вы, а не робот.
Поставьте отметку, чтобы продолжить.

Если вдруг что-то пойдет не так, попробуйте другой вариант.

Источник: http://baza.drom.ru/moskva/sell_spare_parts/ /� �/model/chevrolet niva/

Особенности конструкции

Что нам может подсказать панель приборов? «Шевроле-Нива» продумана так, что ее щиток объединяет все контрольные устройства автомобиля. Она включает:

  • спидометр;
  • одометр (счетчик пройденных километров);
  • тахометр (счетчик оборотов коленвала);
  • указатели температуры охлаждающей жидкости и окружающей среды;
  • указатель уровня топлива;
  • 12 контрольных (сигнальных) ламп.

Для того чтобы водитель мог следить за показаниями приборов в темное время суток, щиток подсвечивается при включении габаритных огней. Насколько яркая подсветка панели приборов? «Шевроле-Нива» имеет функцию регулировки уровня освещения щитка. Ее обеспечивают шесть специальных лампочек.

Важно: щиток имеет электронную конструкцию, и в случае выхода из строя ремонту не подлежит! Запасные части в виде отдельных узлов панели в продажу не поставляются. Исключение составляют только сигнальные и осветительные лампы. Иными словами, если выйдет из строя хотя бы один указатель, придется покупать щиток в сборе.

Как устроена светодиодная лампа

Чтобы понять причину неправильной работы светодиодов, необходимо разобраться, как устроен светодиодный осветительный прибор.

По внешнему виду бытовая энергосберегающая лампа 220 В не отличается от обычной лампочки накаливания. Разница заключается во внутренней конструкции. Светодиодная лампа имеет:

  • цоколь;
  • корпус, который выступает и радиатором устройства;
  • плата управления и питания;
  • светодиодная плата;
  • колпак лампы.

Кроме обычных элементов конструкции, светодиодный светильник оборудован блоком питания и управления, потому что LED-устройства не могут работать от переменного тока. Лампа с напряжением 220 В, запитанная от сети переменного тока, где сила тока 1 ампер, просто сгорит. В цоколь прибора встроена полупроводниковая схема, выпрямляющая ток и понижающая напряжение.

В простых световых приборах используется блок питания, изготовленный на основе неполярного конденсатора, который не может полноценно обеспечить совместимость электрического напряжения с лампой. Их ресурс невелик.

В лампах среднего ценового диапазона дополнительно используется комбинация резистора с конденсатором. В дорогих светодиодных устройствах производитель будет устанавливать в корпус микросхемы, которые более качественно сглаживают напряжение.

Разбор

Если нужно разобрать щиток приборов Шевроле Нива нужно проделать следующие действия:

  1. Отверткой извлекаются две заглушки и выкручиваем саморезы, которые находятся одна справой стороны от аварийки а вторая в правом углу панели
  2. Снимаем облицовку щитка с правой стороны, и демонтируем все разъёмы на кнопках управления. Лучше перед этим сфотографировать какой и куда подходит контакт

После этого отсоединяем облицовку уже с левой стороны и отсоединяем колодки со всех кнопок после чего полностью вынимаем облицовку

Откручиваем саморезы которые крепят панель и снимаем ее

Что касается изменений и новшеств ПП то совсем недавно был представлен новый дизайн автомобиля, где была видно что установлена новая панель приборов нива шевроле 2021.

Помимо комбинации приборов важная информация может содержаться и в БКЛ. По мере изменения года выпуска, на Нивах некоторая часть информации ушла блоку контрольных ламп. На современных моделях почти все ниже присутствующие значки находятся только там.

  • 1 — Индикатор блокировки дифференциала
  • 2- Индикатор иммобилайзера
  • 3 — Лампа контроля состояния гидроусилителя руля
  • 4 — Лампа диагностики АБС
  • 5 — Контрольный индикатор подушек безопасности
  • 6 — «Недостаточный уровень тормозной жидкости»
  • 7 — «Непристегнутый ремень безопасности»

Блок контрольных ламп обычно заменяется бортовым компьютером, а все значки переходят на БК.

Помимо штатной приборной панели также могут быть использованы и тюнингованные. Но на них комбинация будет уже другая.

Не работает приборка Шнивы: причины

Обычно это повреждение цепи питания модуля, попадание влаги/конденсата на плату или механическое повреждение, вызванное неправильным ремонтом.

Проблема проста при ее детальном изучении, и легко устраняется без помощи специалистов.

Не горит щиток

Если он просто погас (отказала подсветка), проверьте соответствующий предохранитель внутри монтажного блока. Далее нужно двигаться по проводам в сторону приборки. Здесь проверяется состояние контактных групп, наличие окислений на клеммах. Если подобные есть – проблемы следует устранить.

Если перестала гореть только часть лампочек, демонтируйте приборку и проверить непосредственно осветительные элементы на предмет повреждений.

Моргает щиток Шнивы

Типичная проблема в машинах, которые эксплуатируются по пресеченной местности или разбитым дорогам. Симптомом неприятности является то, что приборка периодически гаснет во время движения или быстро моргает.

Проверяется проводка, соединительные клеммы на наличие возможных повреждений или расшатывания контактов.

Стрелки приборов Шнивы зависли

В подобно ситуации проверьте системы.

  1. Предохранитель и силовые цепи магистрали подсветки салона. Конструкция сети выполнена так, что питание пересекается, что и вызывает проблемы.
  2. Пропадает масса на связанных элементах бортовых цепей.

Как снять приборку

Выполните несложную процедуру.

  1. Обесточить автомобиль. Обычно пользователи скидывают клемму аккумулятора, но можно вынуть силовой предохранитель.
  2. Далее нужно демонтировать рулевой кожух. Делается это путем вывинчивания пяти крепежных винтов.
  3. Дальше снимается рулевое колесо и его переключатели.
  4. Теперь необходимо выкрутить все болтики креплений, которые удерживают приборку на месте.
  5. После этого, необходимо аккуратно приподнять панель с посадочного места и отключить все контакты проводов щитка.
  6. Теперь можно полностью демонтировать деталь с машины.

Сборка агрегата выполняется в обратной последовательности.

Адреса штекеров приборной панели

Работа приборов контролируется электронным модулем, который получает информацию с датчиков, и отправляет ее на панель. Для подключения к нему, а также другим узлам, щиток имеет две колодки со следующими адресами штекеров:

Белая колодка на 13 выводов (X-1)
1«Масса» (корпус)
2Тахометр (низковольтный вход)
3Тахометр (высоковольтный вход)
4+ аккумулятора (через предохранитель F-3)
5Датчик температуры охлаждающей жидкости
6Предохранитель F-10
7Пустой (резервный)
8, 9Электронный блок управления двигателем
10Клемма «15» замка зажигания (через предохранитель F-10)
11Выключатель ручного тормоза
12Вывод «D» генератора
13Датчик давления масла
Красная колодка на 13 выводов (X-2)
1Датчик температуры окружающей среды
2Клемма «15» замка зажигания (через предохранитель F-16)
3«Масса» (корпус)
4Регулятор освещения панели
5Переключатель поворотов (повторители правого борта)
6Переключатель поворотов (повторители левого борта)
7Датчик уровня тормозной жидкости
8Бортовой компьютер
9Датчик скорости
10Датчик уровня топлива
11Предохранитель F-14
12Выключатель «аварийки»
13Клемма «50» замка зажигания

Видео «Тюнингованная приборка Flash FX-3 на автомобиле Нива Шевроле»

Как работает тюнингованная приборная панели в автомобиле Нива Шеви — смотрите на видео ниже (автор — канал PSG-TUNING).

Всем привет сегодня хочется рассмотреть панель приборов на автомобиле Шевроле Нива. Сразу хочется сказать, что данная статья для новичков или для тех, кто только приобрел данный автомобиль и ещё не разобрался в панели приборов. Итак, погнали.

Указатель показывает температуру двигателя, если стрелка поднимается на красное деление, это говорит о том, что двигатель перегревается. Что категорически не допустимо.

Тахометр показывает частоту вращения коленчатого вала.

Лампы включения поворотников.

Спидометр на Chevrolet Niva показывает скорость, с которой вы двигаетесь.

Указатель, который показывает количество топлива в баке.

( 1 оценка, среднее 5 из 5 )

Как правильно отрегулировать фары Нивы

Всего известно три основных способа, которые применяют при регулировке:

  • обратиться за помощью к опытным механикам. Не в нашем случае, так как мы хотим научиться все сделать своими руками;
  • применить специальную методику для регулировки фар;
  • настроить на глаз по пятну на дороге.

Второй вариант наиболее приемлем для всех автовладельцев.

Весь процесс можно описать тремя пунктами:

  • разметка на стене,
  • нанесение света фар на стену,
  • корректировка линий и тонкая надстройка.

Нет смысла начинать регулировку фар Нивы, если есть деформация кузова.

Обязательно подлежит проверке:

  • давление в покрышках. Оно должно быть в пределах допустимой нормы — для Шевроле Нивы это 1,9 бара почти для всех типоразмеров шин;
  • пружины и трансмиссия в исправном состоянии;
  • равномерное распределение груза на шасси. Запрещено проводить работы по настройке, если машина находится под грузом, который неравномерно уложен на шасси.

Если не проработать вышеуказанные пункты, то настройка будет полностью неправильная и позднее придётся переделывать всю настройку фар снова.

Не горит подцветка приборов почему? — Chevrolet Niva, 1.6 л., 2012 года на DRIVE2

Не работает подсветка панели приборов (шевроле нива). ВАЗ форум. Форум владельцев автомобилей ВАЗ и не только. Форумы Нижнего Новгорода

  1. Chevrolet Niva 2012, двигатель бензиновый 1.6 л., 79 л. с., полный привод, механическая коробка передач — поломка
  2. . –
  3. Не горит подсветка приборки Chevrolet Niva: причина
  4. Не работает щиток приборов Шнивы, но подсветка горит
  5. Расположение
  6. Особенности конструкции
  7. Инструкция по замене лампочек в приборке Шнивы
  8. Как заменить лампочки в приборке Шнивы на светодиоды
  9. Проблемы выбора нового радиатора
  10. Алюминиевые радиаторы
  11. Медные радиаторы
  12. Регулировка подсветки приборной панели
  13. Неисправности приборной панели
  14. Как снять приборку
  15. Отзывы о панели “Шевроле-Нивы”
  16. Объявления на НН.РУ — Авто

Chevrolet Niva 2012, двигатель бензиновый 1.6 л., 79 л. с., полный привод, механическая коробка передач — поломка

Участвовать в обсуждениях могут только зарегистрированные пользователи.

. – …
: 1 000 .

-. , .-(…
: 1 000 .

Не горит подсветка приборки Chevrolet Niva: причина

  1. Предохранитель осветителей. Вставка расположена внутри салонного блока под номером F8. Если деталь цела, следует двигаться дальше.
  2. Мультиметром проверяем напряжение на контактах монтажного блока – обрыв цепи может произойти именно здесь.
  3. Далее диагностируется проводка. Рекомендуется почистить клеммы, проверить плотность прижимания колодок, целостность проводов.
  4. Если все в порядке, снимается приборка и проверяются сами лампочки.

Не работает щиток приборов Шнивы, но подсветка горит


Следующая ситуация происходит с точностью до наоборот. В этом случае действия аналогичны, но с небольшими поправками.

  1. Изначально следует проверить предохранитель F2, ответственный за работоспособность щитка. Если здесь проблем нет, двигаемся далее.
  2. Проверяется вся проводка и контактные группы на наличие окислов, повреждений и расшатываний.
  3. После этого, проверяется сама панель. Примечательно, что прибор не ремонтопригоден. Если обнаружено перегоревшее место – плату следует заменить целиком.

Расположение

Щиток у “Нивы-Шевроле” имеет классическое расположение. Он смещен влево и находится сверху рулевой колонки. Такое положение дает водителю возможность наблюдать за показаниями датчиков, не поворачивая голову в сторону во время движения.

Особенности конструкции

Что нам может подсказать панель приборов? “Шевроле-Нива” продумана так, что ее щиток объединяет все контрольные устройства автомобиля. Она включает:

  • спидометр;
  • одометр (счетчик пройденных километров);
  • тахометр (счетчик оборотов коленвала);
  • указатели температуры охлаждающей жидкости и окружающей среды;
  • указатель уровня топлива;
  • 12 контрольных (сигнальных) ламп.

Для того чтобы водитель мог следить за показаниями приборов в темное время суток, щиток подсвечивается при включении габаритных огней. Насколько яркая подсветка панели приборов? “Шевроле-Нива” имеет функцию регулировки уровня освещения щитка. Ее обеспечивают шесть специальных лампочек.

Важно: щиток имеет электронную конструкцию, и в случае выхода из строя ремонту не подлежит! Запасные части в виде отдельных узлов панели в продажу не поставляются. Исключение составляют только сигнальные и осветительные лампы. Иными словами, если выйдет из строя хотя бы один указатель, придется покупать щиток в сборе.

Инструкция по замене лампочек в приборке Шнивы

Выполните последовательность действий.

  • Найдите новые лампочки в необходимом количестве. На машине применяется модель W1,2W.
  • Демонтируйте приборную панель.
  • Снимите заднюю панель агрегата, чтобы добраться до платы.

  • На фото выше представлена задняя часть схемы, где белые пластиковые детали – патроны лампочек.
  • Светоизлучатель выкручивается руками против часовой стрелки.

  • Далее лампа вынимается из гнезда и заменяется новой.

  • После этого, агрегат собирается в обратной последовательности.

Процедура актуальна для авто до 2018 года выпуска включительно.

Как заменить лампочки в приборке Шнивы на светодиоды


Чтобы сделать пересвет щитка своими руками выполните вышеописанную процедуру. Единственное отличие, в патрон вставляется диодный элемент вместо стандартной лампы. Важно соблюсти полярность элемента.

Проблемы выбора нового радиатора

Алюминиевые радиаторы

Основные достоинства алюминиевых радиаторов:

  • низкая цена (от 700 руб.);
  • малое время нагрева;
  • небольшой вес.

К недостаткам таких радиаторов относят:

  • низкие показатели теплосбережения (быстро нагревается и быстро остывает);
  • низкая ремонтопригодность (невозможно запаять отверстия и пробоины);
  • наличие стальных вставок, подвергающихся коррозии и заметно снижающих срок службы радиатора.

В России алюминиевые радиаторы производятся фирмой LUZAR и .

Радиаторы LUZAR отличаются низкой стоимостью

Медные радиаторы

Медные радиаторы имеют ряд достоинств, основные из которых:

  • высокие показатели теплосбережения;
  • больший, чем у алюминиевых радиаторов, срок службы;
  • возможность ремонта отверстий и пробоин с помощью пайки.

Недостатки медных радиаторов:

  • высокая стоимость (от 1700 руб.);
  • медленный нагрев;
  • большой вес, затрудняющий монтаж.

Медные радиаторы ДААЗ хорошо держат тепло

Наибольшим спросом у автовладельцев пользуются медные радиаторы производства ДААЗ и ШААЗ.

Таким образом, заменить радиатор печки автомобиля «Нива Шевроле» довольно просто. Потребуется новый радиатор, стандартный набор слесарных инструментов и не более двух часов свободного времени.

Алюминиевый радиатор имеет достоинства, такие как:

  1. Низкая цена, что привлекает многих автолюбителей.
  2. Сравнительно легкая масса запчасти. Но при этом алюминий не может похвастаться большой теплопроводностью, следовательно, термодинамическая неустойчивость материала приводит к коррозии.
  3. Ремонтопригодность.

Медный радиатор не так популярен, но мы имеем больше причин остановить выбор на нем:

  1. Устойчивость к коррозии.
  2. Высокий коэффициент полезности действия.
  3. Большой уровень теплопроводности.
  4. Прочность и долговечность.

При этом единственным недостатком медных радиаторов остается их высокая стоимость, но вышеописанные преимущества перекрывают и его.

Так как радиатор выполняет функцию защиты двигателя, он сам должен быть высокого качества и стойко выдерживать перепады температур. Цена запчасти колеблется в больших пределах и зависит от разных факторов: материала, качества, производителей.

Регулировка подсветки приборной панели

Стандартная регулировка отсутствует либо малоэффективна. Некоторые пользователи переделывают ее на свое усмотрение. Обычно покупается отдельная кнопка со встроенной высокопроизводительной схемой. Делается это путем врезания регулятора в магистраль осветителей и его установки на удобное место.

Неисправности приборной панели

Приборная панель, как и любой другой электронный узел, подвержен воздействию таких вредных факторов, как короткое замыкание, обрыв проводов цепи питания или информирования, неисправность одного из основных узлов устройства. Если вам пришлось столкнуться с подобной проблемой, в первую очередь, определите, какие признаки поломки подает щиток:

  • панель вообще не функционирует, но двигатель запускается и работает в штатном режиме;
  • не горит панель приборов “Нива-Шевроле”, но при этом все указатели работают (нет подсветки);
  • не работает спидометр и тахометр;
  • не функционируют приборы датчиков температуры и уровня топлива.

В первом случае, скорее всего, потерян контакт на разъемах устройств. Достаточно рассоединить колодки, зачистить контакты, и все снова заработает. Подобная неисправность может настигнуть вас осенью или зимой, когда в воздухе повышен уровень влаги.

Если на автомобиле “Нива-Шевроле” лампы панели приборов не горят, но все ее элементы работают в штатном режиме, причину нужно искать в проводах питания осветительных лампочек, или в самих лампах.

Выход из строя тахометра или спидометра также свидетельствует об обрыве в цепи питания. То же можно сказать и при неполадках в работе датчиков уровня топлива и температуры.

Как снять приборку

Чтобы демонтировать панель потребуется выполнить простую последовательность действий.

  • Отключить аккумуляторную батарею и установить авто на ручник.
  • Далее нужно взять крестовую отвертку и отвинтить два самореза в верхней части.

  • Далее нужно вскрыть заглушки на торпеде и вывернуть еще два винта. Они находятся справа от кнопки аварийки и панели контрольных ламп.


  • После этого, доска вынимается на себя, одновременно с вдавливанием фиксатора
  • Дальше выкручиваются еще два винта под облицовкой.

  • В конце отключаются клеммные колодки и деталь полностью снимается с машины.
  • Собирается авто в обратной последовательности.

Отзывы о панели “Шевроле-Нивы”

Что можно сказать, глядя на описываемую панель приборов? “Шевроле-Нива”, несмотря на участие зарубежных конструкторов в разработке автомобиля, ушла недалеко от своих родственников. Это типичный ВАЗовский щиток, мало чем отличающийся от тех, которые устанавливаются на новые «Самары». Да и отзывы о нем, честно говоря, положительных эмоций не вызывают. В первую очередь это касается невозможности ремонта. Сломалась панель – покупайте новую, и заплатите, как минимум, 8 тысяч рублей. Но за что такие деньги, если и выглядит-то она не совсем современно.

Объявления на НН.РУ — Авто

Специализированное предприятие по переоборудованию грузовых автомобилей производит удлинение седельного тягача man ман, iveco ивеко.

Переоборудование грузопассажирской газели, цельнометаллической газели, автолайна в грузовую газ 3302 газ 33023 газель-фермер включает в.

Специализированное производственное предприятие по переоборудованию грузовых автомобилей приглашает Вас: 1.Удлинить раму, переудлинить.

Изготовление платформы ломаного типа с выдвижными аппарелями на шасси ГАЗ-33023 Газель-фермер. Технические характеристики эвакуаторной.

Следователи обнародовали информацию об обстоятельствах обнаружения 4-летнего мальчика, которого искали с полицией, поисковиками и.

Каждый ребёнок может стать выдающимся, каждый способен исполнить свою мечту. Главное — правильно определить, что ему нравится, и.

Новое ЧП в детском учреждении Нижнего Новгорода. На этот раз острая кишечная инфекция добралась не до школьников, а до детсадовцев. Садик.

25-летняя Наталья Семенова 6 ноября ушла из дома в деревне Бегичево Сеченовского района. После этого девушка пропала без вести.

Варианты самостоятельного тюнинга приборной панели Шевроле Нивы

В любом автомобиле важен не только внешний вид кузова, но и салон. Не исключением тут является и Chevrolet Niva. Внешний вид приборной панели этого автомобиля почему-то недолго радует владельцев, и некоторым зачастую практически сразу после покупки хочется что-то поменять и добавить стиля, так сказать.

Самым серьёзным изменением внутри салона является тюнинг приборной панели Шевроле Нива. Прежде чем приступать к работе, важно определиться, что конкретно вы хотите сделать и подумать о последствиях.

  1. Разбираем приборную панель
  2. Самый простой световой тюнинг
  3. Меняем лампы накаливания на светодиодные
  4. Меняем накладку на приборную панель Нивы
  5. Выбор накладки
  6. Установка
  7. Торпедный тюнинг Шевроле Нивы

Разбираем приборную панель

Первоначально отсоедините аккумулятор, сделать это нужно в обязательном порядке, так как приборная панель содержит очень много проводки, которую во время неосторожного снятия можно коротнуть. Для обесточивания откиньте клемму от минуса и этого будет достаточно. После чего можно снимать консоль.

Самый простой световой тюнинг

  • После того как вы сняли приборную панель, уберите защитное стекло с тёмной окантовкой.
  • Снимите стрелки и переверните панель, открутите винтики, которые держат всю конструкцию при помощи крестовой отвёртки.
  • Следующим шагом нужно будет убрать шкалы, но так как они приклеены к оргстеклу, будьте осторожны, чтобы его не поломать.
  • Отклейте светофильтр (располагается на шкалах) и сотрите остатки клея жидкостью для снятия лака или растворителем.
  • После чего собираем всё на свои места и проверяем.

Важно! Весь процесс лучше контролировать через лампу дневного света, так видны все недоработки.

Значения шкал на приборной панели будут подсвечиваться намного ярче, чем до модернизации. Такой вариант достаточно прост и выполняется быстро. Причём присутствует меньше вероятности что-то поломать.

Меняем лампы накаливания на светодиодные

По прежней схеме разбираем приборную панель Нивы и выкручиваем все какие есть лампочки, всего их 18 штук, и они все одинаковые, меняем на светодиоды.

Также можно заменить и лампочки в печке, их там всего 2. Для этого вытащите все крутилки и снимите панель, поменяйте лампочки. Соберите всё назад и проверьте на работоспособность. Этот ещё один простой тюнинг обойдётся вам примерно в 400 р. и 40 минут работы.

Меняем накладку на приборную панель Нивы

Если вам не нравится, как выглядит базовый щиток приборов на Шевроле Ниве, можно произвести его тюнинг при помощи замены стандартного фона. Для этих целей вам понадобится купить в магазине специальную накладку с уже нанесёнными значениями циферблата. Они обычно представлены в автомагазинах в широком ассортименте. Остаётся лишь выбрать уже готовую на свой вкус и заменить ей стандартную, сделать это можно во время замены лап накаливания светодиодами.

Выбор накладки

Выбирая накладку, ещё в магазине в обязательном порядке постарайтесь проверить её, поднеся к мощному источнику света или хотя бы к подсвечивающийся витрине. Осмотрите накладку со всех сторон на дефекты.

Очень часто на пересечении цветовых границ может обнаружиться присутствие брака. Выбирая цвет, не забывайте и о том, что белые светодиоды дают голубоватый оттенок, поэтому лучше продумать освещение заранее.

Установка

Приложите купленную накладку к приборной панели и обведите все составляющие и символы, чтобы, когда вы обрежете лишнее, накладка легла ровно. После чего снимите старую и приклейте на её место новую. Это, наверное, самое сложное во всей процедуре.

Также многие любят менять цвет приборных стрелок, чаще всего в белый, так как он выигрышно отражает диодную подсветку циферблата. Это делается при помощи женского лака для ногтей. Старую краску счищают канцелярским ножом и обезжиривают стрелки жидкостью для снятия лака или ацетоном. После чего покрывают белым лаком.

После того как лак высохнет, их можно ставить на место. Приклейте накладку на панель, поставьте стрелочки и соберите всё в обратном порядке. Наслаждайтесь обновлённым вариантом щитка приборов.

Торпедный тюнинг Шевроле Нивы

Чтобы произвести тюнинг торпеды, необходимо её первоначально снять. Не забудьте заранее обесточить. После чего можно или обтянуть торпеду кожзаменителем, или покрасить её при помощи баллончика или краскопульта в любой понравившийся цвет. Если вы решили всё-таки обтянуть торпеду тканью или кожзаменителем, для этого нужно снять мерки с торпеды и по ним сделать выкройки, чтобы удобно было резать материал и ничего не напутать с размерами.

Затем нужно составные части сшить и приступать к перетяжке. Для этого воспользуйтесь термоклеем и обычным феном. Клей нужно наносить на торпеду и, чуть подождав, прикладывать материал, разглаживая его и подогревая феном. Это делается для того, чтобы не образовывались пузыри воздуха под ним.

Когда работы будут выполнены, торпеду можно устанавливать на место, но имейте в виду, что некоторые части станут толще и, возможно, кое-где придётся подпилить пластик или подрезать ткань.

Конечно же, самый простой вариант тюнинга приборной панели или торпеды — это купить новую, но куда интереснее произвести модернизацию самостоятельно и ловить восхищённые взгляды пассажиров.

Нива шевроле подсветка приборной панели

Провести такие работы можно и самостоятельно. В таком случае важно обращать внимание на детали и изучить инструкцию по выполнению процедуры. Неправильная сборка, разборка и другие манипуляции с панелью привести могут к возникновению новых нежелательных проблем.

Признаки неисправности приборной панели

Неисправность показателей на приборной панели заметить можно с помощью простого наблюдения. Например, это касается стрелки с указанием на скорость движения или объемом наполненности бензобака. В таком случае они будут либо оставаться в неподвижном состоянии, либо изменяться хаотично, независимо от внешних обстоятельств и скорости движения.

Как правило, такие сбои в системе не влияют на функционирование самого автомобиля. Но при этом сбивают водителя, предоставляя ему неверную информацию о транспортном средстве. Так, например, можно легко нахвататься штрафов за превышение скорости, даже не зная за собой такого нарушения.

Другими признаками служит мигание разных лампочек на панели и проблемы с запуском двигателя. Обнаружить сбои в системе работы в такой ситуации гораздо сложнее, поскольку признаки могут быть связаны с поломками в других узлах Чтобы узнать, что неисправность связано именно с панелью, нужно провести тщательную диагностику, которая поможет установить причину возникновения проблемы.

Совсем иная ситуация возникает случае, если отказывают все приборы на панели. В таком случае неисправность не вызывает сомнений и необходимо приступать к устранению проблемы. В большинстве случаев для решения требуется разобрать панель и заменить вышедшие из строя элементы. Выполнить такую работу можно самостоятельно, без помощи специалиста.



Интересное видео об автоматических электростеклоподъемниках

1.Оба стеклоподъемника не работают:1.1. Перегорел предохранитель.1.2. Ненадежное соединение проводов с «массой»1.3.Отсоединился разъем или произошел обрыв в электросети.1.4. Неисправен главный переключатель стеклоподъемников.

2. Не работает правы:2.1. Повреждение в моторедукторе, или в реле обратного тока.2.2. Обрыв электрической сети.2.3. Сломался переключатель стеклоподъемника.

3. Стекло опустилось, но не поднимается. Причина — зависание кнопки в нижнем положении.

4. Замедление опускания или поднятия стекла. Причина этого — загрязнение отверстий для дренажа, внизу двери.

5. Возможен износ или обрыв троса в барабане.

6. Встречаются и механические повреждения. Их определяют по характерным шумам и стукам.Устранение неисправностей начинают с проверки предохранителя, с него питание идет на оба стеклоподъемника. Если причина поломки не найдена, придется разбирать дверь.

1. Предохранитель проверяются стандартным способом. По схеме или визуально находим нужный предохранитель. Осматриваем его на наличие обрыва проволоки, обгорелых следов. Можно проверить тестером (мультиметром) по сопротивлению, или напряжению.

2. Проверяем на исправность реле. Для этого либо подсоединяется новое, либо замыкают контакты 30 и 87 между собой. Реле ремонту не подлежит, его заменяют.

3. Кнопки стеклоподъемника проще снять и заменить. Причина их неисправности — окисление контактов. Можно быстро восстановить работу кнопок, обработав их проникающей жидкостью WD-40.

4. Неисправный моторчик подлежит замене. Его ремонт возможен, только при окислении контактов. Их необходимо зачистить. При отсутствии напряжения в проводах мотоблока, нужно найти разрыв и устранить повреждение.

А еще интересно: Черный выхлоп, белый выхлоп, сизый выхлоп — причины

Все подвижные части снятого механизма ЭСП осматриваются на наличие механических повреждений, пыли, грязи. Иногда достаточно очистить детали от ржавчины и смазать, чтобы подъемник исправно заработал.

Причины поломок

Причины появления неполадок заключаются в следующем:

  1. Повреждение электропроводки внутри системы. Подобная ситуация возникнуть может из-за заводского брака, неправильной эксплуатации или несвоевременной диагностики.
  2. Окисление контактов. Процесс окисления запускается сразу после того, как на контакт попадают электролиты или его пары. Утечка вещества возникает из-за трещин, находящихся на крышке АКП или в местах разболтанных токовыводов. Пары появляются из-за постоянного перезаряда батареи или при действии высоких температур (в жару). Следствием становятся проблемы работы в панели приборов. Поломка по такой причине возникает реже всего, поскольку контакты окисляются на протяжении длительного времени. Если периодически их прочищать, можно полностью избавиться от риска такой поломки.
  3. Сбой в работе электронного блока управления. Такую проблему могут спровоцировать многие факторы. В число самых распространенных входят следующие: вмешательство в электрику неквалифицированных специалистов, обрыв или замыкание в системе проводки и попадание воды в ЭБУ. При этом неисправность работы может затрагивать и другие системы автомобиля, не только панель приборов.
  4. Неправильная установка после снятия. Если панель будет установлена не в том порядке или без учета правил, то проблем с работой устройства не избежать. В таком случае скорее всего придется обратиться к специалисту за квалифицированной помощью.

Интересное видео об автоматических электростеклоподъемниках

Стандартная схема состоит из блока управления, приводного и спускового механизмов. Приводной механизм, или моторедуктор, вращает тросовый барабан, непосредственно поднимая или опуская стекло. Моторедуктор представляет собой цельный блок электродвигателя с червячной передачей, которая обеспечивает вращение только в одном направлении, от червяка колесу. Это предотвращает случайное закрытие окна. Встроенный термобиметаллический предохранитель защищает от перегрузок.
1. Под панелью приборов со стороны водителя расположен монтажный блок. От него питаются устройства.

2. Реле включения стеклоподъемников снижает ток в цепи управления.

3. Кнопки со светодиодной подсветкой, на правой и левой двери, включают механизм подъема стекла.

4. Моторедукторы пассажиркой и водительской двери, создают усилие, которое поднимает и опускает стекло.

5. Замок зажигания подает питание на реле.

По умолчанию стеклоподъемники передней двери на Ниве Шевроле работают только при включенном зажигании. Есть несколько способов подключить ЭСП в обход центрального замка.

Нам понадобится простой инструмент: крестообразная отвертка, тонкая отвертка, кусачки, изолирующая лента. Для замены реле приобретаем простую перемычку, или изготовляем ее самостоятельно.Процесс:1. Перемыкаем силовые ножки реле, которые подают питание на стеклоподъемник. Для этого снимаем защитную пластиковую крышку. Под блоком предохранителей находится от трех до пяти реле.

2. Чтобы определить какое отвечает за стеклоподъемник, включаем зажигание, зажимаем кнопку и вынимаем по очереди каждое реле. На искомом реле стекло перестанет подниматься.

3. Перемыкаем два контакта: 30 и 87. Если приобретена готовая перемычка, рекомендуется, в целях безопасности, ее заизолировать.

4. Устанавливаем реле на прежнее место.

Второй метод — это доработка реле ЭСП. Также замыкаются два контакта, но не снаружи реле, а внутри его. Такую доработку делают в автосалоне.

Третий метод — подключение стеклоподъемников к прикуривателю:

  1. С пассажирской стороны снимаем нижний клапан торпеды, извлекаем провода прикуривателя.
  2. Подсоединяем провод к плюсу прикуривателя.

  • Провод стыкуем с кнопками ЭСП.
  • Подсоединяем собранную конструкцию к черно-белому проводу. Плюс у стеклоподъемников общий, поэтому выбираем любой провод.
  • Убираем предохранитель ЭСП F5. Предохранитель прикуривателя заменяем на 30 А
  • А еще интересно: Генератор Нива 2121, 21213, 21214: какой установлен, замена

    Как снять и разобрать панель приборов на Ниве Шевроле

    В чем бы не заключалась проблема, понадобится разобрать панель. Выполнить это можно и самостоятельно без помощи специалиста. В точности следуйте инструкции, чтобы не возникли дополнительные сбои в системе. Снять приборную панель Шеви Нива просто, если учитывать все нюансы этого процесса.

    Пошаговая инструкция

    Снять щиток приборов на Шевроле Нива быстро и без ошибок вам поможет пошаговое руководство.

    Демонтаж включает в себя следующую последовательность действий:

    1. В облицовке пускового подогревателя снимите две имеющиеся на нем заглушки и выкрутите с помощью отвертки саморезы. Обратите внимание, что они имеются и на козырьке прибора. Их тоже необходимо выкрутить.
    2. Аккуратно выньте правую сторону панели. Снимите со всех кнопок колодки, а также разъедините разъем с МК. Обязательно запомните (или снимите на камеру) всю последовательность соединений. Это понадобится при обратной сборке.
    3. Далее приступите к демонтажу левой стороны. В этой части находятся кнопки габаритов и включения фар. Аккуратно разъедините их с колодками и полностью уберите облицовку ПП.
    4. За облицовкой вы увидите саморезы, на которых крепится сама панель приборов. Выкрутите их, вытащите панель и отсоедините ее от разъемов.

    На этом этапе демонтаж завершен. Внимательно проверьте все детали, чтобы они были без повреждений и других недостатков. При необходимости замените их на новые. На этом же этапе производится устранение причины неполадки. После того, как вся работа будет выполнена, необходимо собрать конструкцию в правильной последовательности.

    Она включает следующие действия:

    1. Над ПП находятся отверстия в металлической планке. При установке они должны совпасть с пазами в панели с обеих сторон. Как только связь между ними будет установлена, соберите агрегат в обратной последовательности.
    2. Перед установкой самой ПП, установите на ее язычок металлическую клипсу. Она понадобится для дальнейшего монтажа.
    3. На заключительном этапе нажмите одной рукой на место, где была прикреплена клипса, а другой — на нижнюю часть козырька самой панели. Вы услышите небольшой щелчок. Это будет свидетельствовать о том, что процесс сборки панели Chevrolet Niva выполнен правильно и все пазы совпали.

    Совет! Если вы не уверены в своих собственных силах, обратитесь к специалисту. Часто это обходится дешевле, чем самостоятельный ремонт.

    Задние МСП Niva Chevrolet

    Задние двери автомобиля Нива Шевроле оборудованы механическими стеклоподъемниками. Они не так удобны, как электрические, но более надежны.

    Главный элемент механизма стеклоподъемника — приводное устройство. Привод состоит из простого набора элементов: пары прямозубых шестерен и ручки. Ручка регулирует степень открытия окна.

    1. Сточились шлицы ручки. Это происходит из-за мягкого пластика самой ручки, в месте соединения с валом редуктора. Ручку заменяют, выбирая вариант с металлической вставкой.

    2. Сточились зубья шестерен редуктора. Редуктор — это блок из двух шестерен в корпусе, с местом для троса. Корпус соединен заклепками. Чтобы заменить сточенную шестерню, нужно высверлить эти крепежи, после ремонта заменить болтами. Проще поменять редуктор в сборе.

    3. Оборвался трос. При такой поломке ручка вращается слишком легко. Трос продается только в сборе. Можно найти подходящий вариант, но проще поменять весь стеклоподъемник.

    4. Ослабилось крепление троса к основанию стекла. Это самая простая поломка. Трос проскальзывает в крепление и не двигает стекло. Нужно снять обшивку двери и, затягивая болты крепления, отрегулировать положение стекла и троса друг к другу.

    Рассмотрим как поменять задние стеклоподъемники:

    1. Снимаем обивку с двери.
    2. Открепляем тяги внутренней ручки замка.
    3. Приподнимаем стекло до упора и фиксируем.
    4. Выворачиваем центровые гайки крепления стекла и стеклоподъемника.
    5. Вывинчиваем крепежные гайки снизу и сверху и вынимаем стеклоподъемник в сборе через технологическое отверстие.

    Мы рассмотрели основные причины поломок стеклоподъемников на передней и задней двери и способы их ремонта. Воспользуйтесь нашими советами для самостоятельного ремонта и сэкономьте семейный бюджет.

    Как поменять лампочку подсветки на ниве шевроле

    Блок-фары

    Перед заменой ламп в блок-фаре снимите защитную крышку 4 (см. рис. 7-27), которая фиксируется проволочным держателем 3. Для замены лампы ближнего (или дальнего) света снимите колодку 7, выведите из пазов усики пружинной защелки 8 и извлеките лампу 6.

    Чтобы заменить лампу указателя поворота поверните патрон 1 против часовой стрелки и выньте его из гнезда.

    Для доступа к лампе габаритного света необходимо демонтировать колодку ближнего света фар.

    Противотуманная фара

    На автомобиль в зависимости от комплектации устанавливаются два типа противотуманных фар. В противотуманной фаре 1 (рис. 7-30а) (комплектация GLS) перегоревшую лампу 3 меняйте предварительно сняв фару с автомобиля. Чтобы извлечь лампу снимите защитный резиновый кожух 4 и выведите из пазов усики пружинной защелки 2. Для удобства демонтажа лампы предварительно снимите с нее колодку 5.

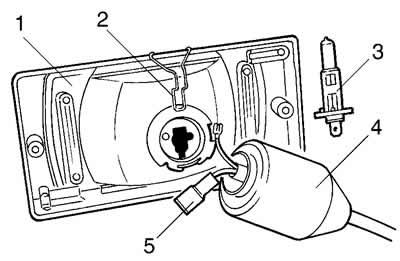

    Рис. 7-30. Замена лампы в противотуманной фаре:
    а) на автомобиле в комплектации GLS:
    1 — корпус противотуманной фары;

    Для замены лампы в противотуманной фаре 2 (рис. 7-30б) (комплектация GLC) отсоедините колодку 4 жгута проводов переднего от лампы и извлеките лампу 3 из корпуса фары.

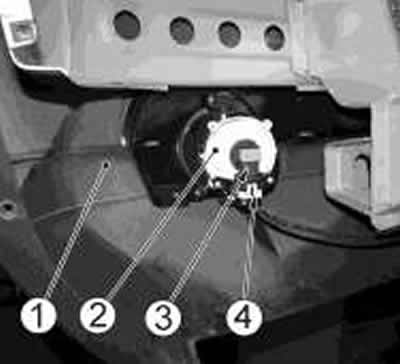

    Рис. 7-30. Замена лампы в противотуманной фаре:
    б) на автомобиле в комплектации GLC:
    1 — бампер передний;
    2 — противотуманная фара;
    3 — лампа;
    4 — колодка жгута проводов переднего.

    Задний фонарь

    Замену ламп в заднем фонаре проводите со стороны багажного отделения, предварительно открыв клапан в обивке боковины багажного отделения. Для доступа к перегоревшей лампе 1 (рис. 7-31) поверните патрон 2 против часовой стрелки и выньте его в сборе с лампой. Чтобы вынуть лампу из патрона нажмите на лампу и поверните ее против часовой стрелки.

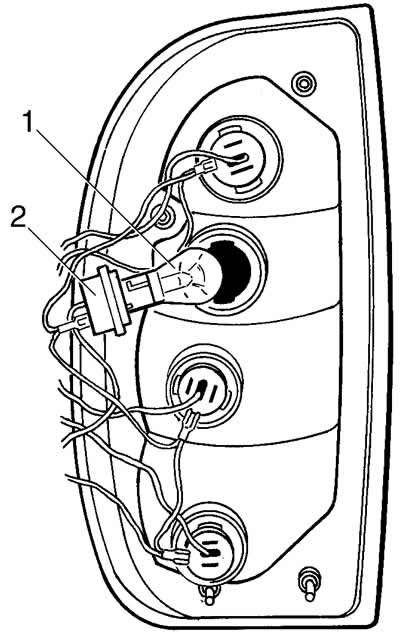

    Рис. 7-31. Замена ламп в заднем фонаре:
    1 — лампа;
    2 — патрон.

    Плафон освещения салона

    В плафоне освещения салона (рис. 7-32) перегоревшую лампу 2 меняйте, сняв рассеиватель 1, для чего нажмите пальцами на рассеиватель с боков по оси его включения/выключения и потяните его вниз. Лампа удерживается в плафоне пружинными контактами.

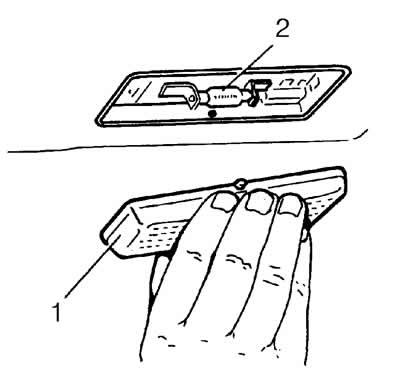

    Рис. 7-32. Замена лампы в плафоне освещения салона:
    1 — рассеиватель;
    2 — лампа.

    Фонарь освещения номерного знака

    Перегоревшую лампу 3 (рис. 7-33) в фонаре освещения номерного знака меняйте только после его снятия с автомобиля, для чего отверните винты 6, вставьте отвертку в паз 4, нажмите пальцем к центру защелку 5 и отверткой аккуратно снимите рассеиватель 2. Лампа в корпусе 1 удерживается пружинными контактами.

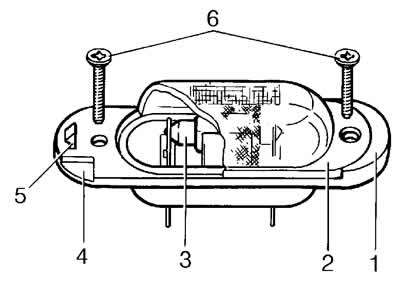

    Рис. 7-33. Замена лампы в фонаре освещения номерного знака:
    1 — корпус;
    2 — рассеиватель;
    3 — лампа;
    4 — паза;
    5 — защелка;
    6 — винты крепления.

    Боковой указатель поворотов

    Для замены лампы в боковом указателе поворотов (рис. 7-34) снимите его с автомобиля. В гнезде указатель удерживается пружинными фиксаторами. Затем снимите защитный резиновый колпачок 1, выньте патрон в сборе с лампой из корпуса 2 и извлеките лампу.

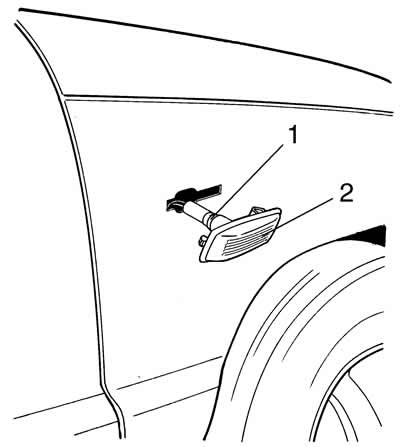

    Рис. 7-34. Замена ламп в боковом указателе поворота:
    1 — защитный колпачок;
    2 — корпус бокового указателя поворота.

    Плафон индивидуальной подсветки

    Чтобы заменить перегоревшую лампу в плафоне индивидуальной подсветки необходимо демонтировать его выключатель. Для этого прижмите выключатель с боков по оси его включения-выключения, выведите из зацепления выступы оси с отверстиями в неподвижной части плафона и затем потяните выключатель вниз.

    Фонарь освещения вещевого ящика

    Для замены лампы в фонаре освещения вещевого ящика извлеките его из гнезда, аккуратно поддев его сверху отверткой.

    Периодический выход из строя лампочек в световых приборах автомобиля – дело обычное, и устранить такую неисправность можно без услуг специалиста. В этой статье мы разберем, как самостоятельно произвести замену лампы ближнего света на Шевроле Нива.

    Какие лампы стоят

    Изначально (с 2002 г.) на Шевроле Ниву устанавливались обычные блок-фары, но после рестайлинга (2009 г.) автомобиль обзавелся линзовыми. Тем не менее лампы в блок-фарах, отвечающие за ближний свет, остались прежними – галогенные с цоколем H7 мощностью 55 Вт.

    Лампа ближнего света Нива Шевроле

    На сегодняшний день лампы с цоколем H7 выпускает множество производителей как весьма известных, так и не особо знаменитых. Какому из них отдать предпочтение? Тут все будет зависеть от бюджета и, конечно, от личных предпочтений автовладельца. Ниже я привожу краткий перечень наиболее популярных компаний, продукцию которых я расположил в порядке увеличения стоимости (но не качества и долговечности). На мой взгляд, лампочки этих брендов не только самые доступные из существующих, но и довольно качественные.

    1. ВОСХОД (Россия) — от 75 руб.
    2. ДиаЛУЧ (Россия) — от 90 руб.
    3. МАЯК (Россия) — от 80 руб.
    4. AVS (Китай) — от 90 руб.
    5. EVO (Китай) — от 120 руб.
    6. NARVA (Германия) — от 160 руб.
    7. GE (Венгрия) — от 170 руб.
    8. BOSCH (Германия) — от 170 руб.
    9. OSRAM (Германия) — от 180 руб.
    10. PHILIPS (Германия) — от 240 руб.
    11. KOITO (Япония) — от 320 руб.

    Ориентировочные цены указаны на стандартные лампочки ближнего света, но многие компании выпускают приборы с повышенной светоотдачей и/или с более длительным сроком службы. Цены на такую продукцию, конечно, намного выше.

    Замена лампочки в фаре ближнего света

    Прежде чем узнать, как заменить лампочку ближнего света в Шевроле Нива, разберемся с конструкцией самой блок-фары.

    Правая блок-фара Нивы с тыльной стороны

    Лючок, в котором расположена лампочка ближнего света, я пометил стрелкой. На левой фаре этот лючок будет находиться с левой стороны. С местонахождением лампочки разобрались, можно браться за замену. Для этого нам потребуется:

    • ключ на 10;
    • ключ на 8 (для авто с ABS);
    • зеркальце;
    • чистые перчатки;
    • лампочки на замену.

    Начнем с замены лампы в правой блок-фаре. Прежде всего необходимо снять аккумуляторную батарею, поскольку подобраться к фаре с ней довольно сложно, хотя при определенной сноровке можно. Нащупываем пыльник люка ближнего света и снимаем его. Под пыльником находится лампочка, к которой подключены клеммы питания. Если заглянуть в лючок проблемно, пользуемся зеркальцем.

    Вскрытый люк блока ближнего света

    Отсоединяем клеммы и отщелкиваем пружинный фиксатор, который я на фото выше пометил стрелкой.

    Вынимаем сгоревший прибор из гнезда и, надев чистые перчатки, на его место устанавливаем новый. Ни в коем случае не касаемся колбы галогенной лампочки голыми руками! Если перчаток нет, то держим прибор за цоколь.

    На левой фаре люк ближнего света загораживает бачок омывателя

    Фиксируем прибор пружинным фиксатором, надеваем на контакты лампы разъемы питания, ставим на место пыльник и аккумуляторную батарею. В левой фаре лампа ближнего света меняется аналогично, но вместо аккумулятора придется снять бачок омывателя и, не отсоединяя патрубков, отодвинуть его в сторону.

    Замена ламп на авто с ABS

    Если автомобиль имеет ABS, то замена лампочки ближнего света в левой фаре становится несколько сложнее. Чтобы добраться до блок-фары, придется демонтировать воздушный фильтр и воздухозаборник. Для этого вооружаемся ключом на 8 и отворачиваем болты крепления фильтра.

    Болты крепления воздушного фильтра

    Приподнимаем фильтр и выводим заднюю резиновую опору из отверстия кронштейна.

    Снятие фильтра с задней опоры

    Освобождаем воздухозаборник и приподнимаем воздушный фильтр.

    Поднятый фильтр с воздухозаборником

    Теперь доступ к тыльной части блок-фары свободен и можно поменять лампы ближнего света.

    Менять лампочки ближнего света лучше парой, даже если сгорела одна. Во-первых, срок службы второй лампы наверняка подходит к концу, во-вторых, лампы разных производителей могут иметь разную цветовую температуру, что может вызвать ненужные вопросы со стороны сотрудников ГИБДД.

    Если лампы все равно не горят – ищем, где стоит предохранитель

    Если после замены лампы ближнего света фары все равно не ожили, вполне вероятно, что сгорели питающие их предохранители. Чтобы проверить их исправность, необходимо добраться до блока предохранителей, который расположен слева от рулевой колонки и закрыт крышкой, которая, в свою очередь, крепится двумя винтами. Отворачиваем винты и снимаем крышку.

    Местонахождение блока предохранителей на Шевроле Нива

    Как я говорил ранее, в 2009 году был произведен рестайлинг, который затронул и монтажный блок автомобиля. Если у нас Нива до 2009 года выпуска, то ориентируемся на следующее фото:

    Блок предохранителей на Ниве до 2009 года выпуска

    Здесь за левую и правую лампы ближнего света отвечают предохранители F2 и F12 соответственно. На моделях после 2009 года выпуска нумерация предохранителей сохранилась, но поменялось их местоположение. На фото ниже F2 и F12 я пометил стрелками.

    Блок предохранителей на Ниве после 2009 года выпуска

    Вот и все о замене ламп ближнего света в Ниве Шевроле. Прочтя эту статью, ты без труда сможешь устранить эту пустяковую неисправность самостоятельно.

    Человека, который владеет Нивой Шевроле, напугать чем-то сложно. Он не боится ни вибраций, ни зловещих звуков из раздатки, ни темноты. Хотя, темнота иногда напрягает, особенно в те моменты, когда не светятся лампы на панели приборов. В самих лампах ничего особенного нет, W1,2W ровно на 1,2 Вт. Эти лампы устанавливают и для подсветки приборки, и для подсветки кнопок на панели, и как контрольные лампы.

    Часто их меняют на светодиоды, но тема это отдельная.

    Для начала узнаём как поменять лампочки на панели приборов Нива Шевроле.

    Снимаем приборную панель Нива Шевроле

    Приборная панель Нива Шевроле.

    Без снятия панели приборов никак и, кстати, замена ламп это единственный ремонт, которому подлежит приборный щиток.

    Если обнаружились неточности и неполадки в работе хоть одного прибора, щиток вместе с платой заменяют. Независимо от того, нужен ремонт или замена, щиток снимать придётся. Делается это с помощью крестовой отвёртки и отвёртки с плоским шлицом.

    Алгоритм

    Процесс происходит так:

    1. Первым делом снимаем минусовую клемму с аккумулятора, чтобы не замкнуть электропроводку ненароком.

    Снимаем минусовую клемму.

    Крестообразной отверткой отворачиваем два самореза верхнего крепления щитка панели приборов.

    Снимаем заглушку рядом с блоком контрольных ламп.

    Вынимаем заглушку справа от выключателя аварийной сигнализации и выкручиваем саморез.

    Отсоединяем от блока колодку жгута проводов.

    Замена подсветки печки lada 2123 (ваз 2123)

    Снятие отопителя салона автомобиля Нива Шевроле производят для его ремонта в случае поломки, а так же при проведение других работ, при которых наличие отопителя будет мешать. Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

    • В первую очередь необходимо обесточить автомобиль, для этого отсоединяем клемму минус от аккумуляторной батареи.
    • Снимаем панель приборов.

    • Теперь на панели управления печкой необходимо снять рукоять управления отоплением и рукоять управления рециркуляцией воздуха.

    • После чего поддев небольшой плоской отверткой или ухватившись жестко руками, снимаем декоративную панель рычагов управления отопителем.
    • И крестовой отверткой откручиваем винт крепления кронштейна рычагов.

    • Теперь можно снять лампы подсветки панели рычагов.
    • Далее разъединяем колодку жгута проводов.

    • Отсоединяем тяги привода рычагов заслонок, для этого откручиваем винт крепления скобы.

    • Далее откручиваем винт крепления скобы и отсоединяем тягу привода заслонки рециркуляции.

    • Выводим из панели кронштейн рычагов и отсоединяем колодку с питающими проводами от жгута проводов питания электродвигателя привода вентилятора отопления.
    • После чего отсоединяем оставшиеся тяги, открутив винт крепления скобы.

    • Снимаем переключатель электродвигателя вентилятора.
    • И снимаем отопитель, открутив винты его крепления к поперечине панели приборов.

    На этом ремонтные работы по снятию отопителя салона автомобиля Нива Шевроле завершены. Выполните необходимый ремонт, после чего установку проводим в обратной последовательности.

    Недавно мне пришли диоды из Китая, а значит, нужно их куда-то применять. Итак, у нас есть красная и зеленая лента и обрезок синей ленты.

    Готовая подсветка включенная в темноте

    Готовая подсветка включенная при свете

    Готовая подсветка включенная примерно как должна быть

    Изначально, сделал без стабилизатора и на полную яркость. Получилось красиво, но очень уж ярко, выделяется сильно на общем фоне и немного отвлекает, поэтому было принято решение добавить стабилизатор и резистор. После чего, яркость стала почти на уровне остальной подсветки.

    Готовая подсветка включенная в машине со вспышкой

    Готовая подсветка включенная в машине без вспышки

    Готовая подсветка со стабилизатором включенная в машине

    Потребовалось: Лента зеленая 18 светодиодов (меньше метра)

    11руб Лента красная 3 светодиода

    2руб Лента синяя 3 светодиода =0руб Стабилизатор КР142ЕН8А = 15руб Диод 1N4001 2шт по 2руб = 4руб Резистор 50 Ом 0,5 Вата = 1,5руб Провода и расходники были = 0руб

    Человека, который владеет Нивой Шевроле, напугать чем-то сложно. Он не боится ни вибраций, ни зловещих звуков из раздатки, ни темноты. Хотя, темнота иногда напрягает, особенно в те моменты, когда не светятся лампы на панели приборов. В самих лампах ничего особенного нет, W1,2W ровно на 1,2 Вт. Эти лампы устанавливают и для подсветки приборки, и для подсветки кнопок на панели, и как контрольные лампы.

    Часто их меняют на светодиоды, но тема это отдельная.

    Для начала узнаём как поменять лампочки на панели приборов Нива Шевроле.

    Снимаем приборную панель Нива Шевроле

    Без снятия панели приборов никак и, кстати, замена ламп это единственный ремонт, которому подлежит приборный щиток.

    Если обнаружились неточности и неполадки в работе хоть одного прибора, щиток вместе с платой заменяют. Независимо от того, нужен ремонт или замена, щиток снимать придётся. Делается это с помощью крестовой отвёртки и отвёртки с плоским шлицом.

    Алгоритм

    Процесс происходит так:

    1. Первым делом снимаем минусовую клемму с аккумулятора, чтобы не замкнуть электропроводку ненароком.
    2. Под козырьком приборки сверху установлены два самореза. Они ничем не прикрыты и видно их хорошо, выворачиваем их с помощью крестовой отвёртки.
    3. Возле блока контрольных ламп установлена заглушка. При помощи тонкой отвёртки вынимаем её, под ней расположен третий саморез.
    4. Четвёртый саморез прячется под заглушкой справа от кнопки включения аварийки. Снимаем заглушку и выкручиваем саморез.
    5. Теперь нужно вынуть блок контрольных ламп. Для этого используем тонкую шлицевую отвёртку.
    6. Как только блок контрольных ламп окажется в руках, можно отсоединять контактную колодку и снимать его полностью.
    7. Можно пробовать вынимать приборную панель. Для этого тянем её на себя, но будет мешать фиксатор крепления панели. Его нужно слегка поджать пальцем.
    8. Теоретически, приборка свободна, но её удерживают жгуты проводов. Аккуратно отсоединяем контактные колодки и снимаем панель приборов в сборе.
    9. Чтобы добраться до платы, необходимо открутить ещё два самореза справа и слева.
    10. Осталось сдвинуть комбинацию приборов в свою сторону, отключить от неё контактные колодки, после чего щиток останется у нас в руках.

    Замена ламп на панели приборов

    Когда приборная панель у нас в руках, переворачиваем её лицом вниз и находим пластиковые патроны ламп подсветки и контрольных ламп.

    Чтобы вынуть их, достаточно провернуть корпус патрона против часовой стрелки. Патрон вынимаем, из него достаём старую лампу, а новую устанавливаем на её место. Вставляем патрон в плату, проворачиваем для фиксации по часовой стрелке.

    Обратная сборка

    Сборка приборной панели проходит в обратном порядке. Удачного всем ремонта и яркого мягкого света приборки!

    Описание панели приборов Chevrolet Niva, обозначения лампочек, ремонт и тюнинг

    При его отсутствии, можно отрезком провода подать на ножку напряжение, если изменений не произошло, следует искать проблему в монтажном блоке и проводке в щитке приборов. На что ещё обратить внимание Чаще всего происходит отказ какого-нибудь одного указателя в щитке приборов. Предохранитель для каждого из них не предусмотрен, поэтому следует использовать электрическую схему автомобиля и искать проблему в цепи неисправного указателя.

    Щиток приборов на Ниве Шевроле: знакомство, диагностика и идеи для тюнинга

    Работа этих устройств основана на преобразовании электрических сигналов от датчиков, которые установлены в той или иной системе автомобиля. Для проверки необходимо отсоединить разъём с проводами от датчика, который работает с неисправным указателем. Провод следует соединить с массой автомобиля при включенном зажигании.

    Если указатель оживает, следует проверить сам датчик. Может произойти отказ из-за окисленного контакта в разъёме. Датчик проверяют омметром, измеряя его сопротивление.

    Если стрелка указателя показывает ноль или бесконечность, датчик следует заменить. Таким же образом проверяют и все остальные датчики, принцип работы которых примерно одинаков. Возможные неисправности Если в Нива Шевроле панель приборов обозначения лампочек вам понятны, давайте разберем следующий пункт — возможные неисправности приборки: Комбинация приборов не работает, при этом двигатель запускается нормально. Вероятнее всего, проблема обусловлена либо выходом из строя самого щитка, либо отсутствием питания.

    Лампочки на комбинации приборов не горят. Если перестали работать сразу все индикаторы, это может свидетельствовать об обрыве или перетирании провода, отвечающего за освещение. Если же не работает только часть ламп, то скорей всего, они просто перегорели. Не работают устройства — спидометр или тахометр.

    Вероятнее всего, это проблема электрического типа, необходимо разбирать щиток и искать неисправность. Не работают датчики — уровня топлива, температуры антифриза.

    Как показывает практика, обычно это свидетельствует о плохом контакте в электроцепи.

    Обычно такая проблема решается путем отключения и зачистки контактов штекера автор видео — канал Иг К. Диагностика своими руками В соответствии с сервисным руководством к автомобилю, контрольный щиток имеет собственную систему диагностики, которая позволяет проверить устройство, не снимая.

    Последовательность действий при диагностике такова: Зажигание нужно выключить и зажать клавишу сброса значений суточного пробега. Далее, зажигание включается, а клавиша отпускается. Стрелки на устройствах приборки должны пройти через всю шкалу несколько раз — это тест приборки. Затем зажмите кнопку сброса на пять секунд — это позволит произвести очистку памяти процессора.

    Теперь нажмите на клавишу сброса показаний одометра, на дисплее должна появиться версия используемого ПО.

    Когда вы не работает щиток приборов нива шевроле кнопку еще раз, ан дисплее должны появиться цифры. Цифра 0 говорит о том, что поломки в работе приборки отсутствуют, 1 — вышел из строя микропроцессор, 2 — оборвалась цепь контроллера горючего, 4 или 8 — увеличенное либо пониженное напряжение в бортовой сети. В том случае, если поломок будет несколько, на экране появится сумма кодов. К примеру, 14 — это ошибки 2, 4 и 8, неисправность 10 — это ошибки 8 и 2 и.

    Не работает подсветка панели приборов (шевроле нива)

    Варианты тюнинга Выбор вариантов для тюнинга не особо большой: Установить приборку от другого автомобиля. В этом случае вам понадобятся услуги квалифицированного электрика, поскольку придется переделывать разъемы.

    Также можно установить цифровой вариант приборки — это будет более, чем оригинально. Как вариант тюнинга, можно установить светодиодные лампочки вместо обычных.

    Многие автовладельцы выбирают именно этот вариант, поскольку он менее затратный и самый простой в плане реализации. Еще один способ тюнинга — установить оригинальные не работает щиток приборов нива шевроле шкалы на спидометр, тахометр и прочие датчики. Причем купить такие шкалы можно как готовые, так и сделать самостоятельно в соответствии со своими предпочтениями. Приборка с диодной подсветкой 2. Цифровой контрольный щиток 3. Приборка с .

    Устройство и особенности панели приборов на Ниве Шеврале

    Приборная панель на автомобиле нива представляет собой экран, на котором отображается вся необходимая информация о всех рабочих процессах, происходящих в автомобиле. Если бы она отсутствовала, то такие процессы как скорость авто, давление масла, пробег, было бы тяжело контролировать, даже, наверное, это было бы невозможным.

    Давайте рассмотрим более подробно что из себя представляет на автомобиле нива шевроле панель приборов, и какие неполадки могут встречаться.

    Данный автомобиль оборудован щитком приборов, отвечающий всем на сегодняшний день современным требованиям. Он довольно информативен и удобен, благодаря чему дает возможность выявить неполадки своевременно. Расположен он классически, с левой стороны сверху колонки рулевой.

    Панель приборов включает в себя:

    Для того чтобы водитель мог комфортно пользоваться ей в темное время суток в ней имеется подсветка, которая срабатывает, когда включаются габаритные огни. Яркость подсветки регулируется, благодаря шести лампочкам. Важное что следует знать, что он имеет специальную электронную конструкцию, и если она выходит из строя, то она не подлежит ремонту. Поэтому если из строя выходит один указатель, то меняется весь щиток на Нива Шевроле.

    Обозначения панели приборов:

    Спидометр и тахометр являются самыми большими указателями, и располагаются по центру щитка. Под самим тахометром располагается жидкокристаллический экран, который помогает определить температуру на улице, на нем же присутствует циферблат, помогающий узнавать время. Под спидометром расположен примерно такой же электронный дисплей, который помогает водителю отслеживать суточный и общий пробег.

    • С левой стороны тахометра, имеется шкала обозначение, которая показывает температуру охлаждающей жидкости, а с правой стороны спидометра прибор, помогающий определить уровень топлива в баке.
    • Снизу с левой стороны расположена лампочка индикатора, показывающая разрядку Аккумулятора. А также лампы стояночного тормоза, и давление масла аварийное в двигателе. С правой стороны угла расположен индикатор который информирует о включении габаритов и дальнего света, а также оповещает о низком уровне тормозной жидкости.
    • Между шкалой спидометра и тахометра располагаются стрелки подворотников, а с низу в центре аварийная сигнализация, а под ней CHECK.

    Благодаря этим приборам автовладелец всегда будет в курсе того в каком состояние его автомобиль, и сможет предотвратить неисправность своей машины.

    Панель приборов: Шевроле-Нива. Специфические особенности, устройство и отзывы

    Приборная панель (щиток) – это своего рода экран, глядя на который, водитель получает необходимую информацию о работе той или иной системы автомобиля. Без нее трудно бы было контролировать скорость движения, пробег, давление масла или температуру охлаждающей жидкости.

    В этой статье мы рассмотрим штатную панель приборов «Шевроле-Нивы» в разрезе ее конструкции, информативности, часто встречающихся неполадок. Кроме этого мы поговорим о тюнинговых моделях устройств, устанавливаемых на эти автомобили.

    Что представляет собой рассматриваемая нами панель приборов? «Шевроле-Нива» оборудована щитком, который отвечает всем современным требования. Он достаточно удобен и в меру информативен, чтобы водитель, не отвлекаясь от процесса управления машиной, имел возможность знать обо всех рабочих процессах, и вовремя смог предупредить неисправности.

    Расположение

    Щиток у «Нивы-Шевроле» имеет классическое расположение. Он смещен влево и находится сверху рулевой колонки. Такое положение дает водителю возможность наблюдать за показаниями датчиков, не поворачивая голову в сторону во время движения.

    Особенности конструкции

    Что нам может подсказать панель приборов? «Шевроле-Нива» продумана так, что ее щиток объединяет все контрольные устройства автомобиля. Она включает:

    • спидометр;
    • одометр (счетчик пройденных километров);
    • тахометр (счетчик оборотов коленвала);
    • указатели температуры охлаждающей жидкости и окружающей среды;
    • указатель уровня топлива;
    • 12 контрольных (сигнальных) ламп.

    Для того чтобы водитель мог следить за показаниями приборов в темное время суток, щиток подсвечивается при включении габаритных огней. Насколько яркая подсветка панели приборов? «Шевроле-Нива» имеет функцию регулировки уровня освещения щитка. Ее обеспечивают шесть специальных лампочек.

    Важно: щиток имеет электронную конструкцию, и в случае выхода из строя ремонту не подлежит! Запасные части в виде отдельных узлов панели в продажу не поставляются. Исключение составляют только сигнальные и осветительные лампы. Иными словами, если выйдет из строя хотя бы один указатель, придется покупать щиток в сборе.

    Адреса штекеров приборной панели

    Работа приборов контролируется электронным модулем, который получает информацию с датчиков, и отправляет ее на панель. Для подключения к нему, а также другим узлам, щиток имеет две колодки со следующими адресами штекеров:

    Белая колодка на 13 выводов (X-1)

    Тахометр (низковольтный вход)

    Тахометр (высоковольтный вход)

    + аккумулятора (через предохранитель F-3)

    Датчик температуры охлаждающей жидкости

    Электронный блок управления двигателем

    Клемма «15» замка зажигания (через предохранитель F-10)

    Выключатель ручного тормоза

    Вывод «D» генератора

    Датчик давления масла

    Красная колодка на 13 выводов (X-2)

    Датчик температуры окружающей среды

    Клемма «15» замка зажигания (через предохранитель F-16)

    Регулятор освещения панели

    Переключатель поворотов (повторители правого борта)

    Переключатель поворотов (повторители левого борта)

    Датчик уровня тормозной жидкости

    Датчик уровня топлива

    Клемма «50» замка зажигания

    «Нива-Шевроле»: панель приборов, обозначения

    Теперь рассмотрим сам «экран». Какие индикаторы объединила панель приборов? «Шевроле-Нива» в этом плане не отличается оригинальностью. Самыми крупными указателями являются тахометр и спидометр. Их круглой формы шкалы расположены по центру щитка. Стрелки этих устройств приводятся в движение небольшими отдельными шаговыми электродвигателями.

    Под тахометром расположен жидкокристаллический экран, на который выводится информация о температуре окружающей среды, а также время. Внизу шкалы спидометра – такой же дисплей, информирующий водителя об общем и суточном пробеге.

    Слева от тахометра находится шкала датчика температуры охлаждающей жидкости, справа от спидометра – указатель уровня топлива в баке. Оба прибора имеют магнитно-электрическую конструкцию.

    В нижнем левом углу размещены контрольные лампы индикатора разряда АКБ, включения стояночного тормоза, аварийного давления масла в двигателе, а также еще одна резервная лампочка. Правый нижний угол занимают индикаторы включения габаритов, дальнего света фар и сигнализатор низкого уровня тормозной жидкости.

    Вверху между шкалами тахометра и спидометра расположены стрелки активации поворотников (правого и левого). Внизу по центру щитка находится индикатор включения аварийной сигнализации, а под ним – контрольная лампа «CHECK».

    Несколько слов о контрольных лампах

    Зачем нужны контрольные лампочки на панели приборов? «Шевроле-Нива» с их помощью подает водителю сигналы, о том, что в какой-то из систем произошел сбой. Выглядит это следующим образом:

    • лампа в виде масленки указывает на то, что в системе смазки двигателя недостаточное давление (может быть связано с повреждением картера, неисправностью масляного насоса или самого датчика);
    • лампочка с изображением аккумулятора включается, когда АКБ перестает получать зарядку с батареи (возможен выход из строя регулятора напряжения или обрыв в цепи генератора);
    • лампа в виде круга с восклицательным знаком внутри загорается, когда уровень тормозной жидкости в расширительном бачке падает ниже нормы (движение лучше не продолжать до того момента, пока не выясните причину утечки жидкости);
    • лампочка в виде схематического двигателя – «CHECK» может свидетельствовать о выходе из строя какого-либо датчика, нарушениях в работе систем и механизмов (точная диагностика проводится после считывания и расшифровки кода ошибки);
    • сигнальный индикатор в виде термометра, расположенного сверху шкалы измерителя температуры охлаждающей жидкости, горит в случае нагревания ее свыше нормы (выход из строя вентилятора радиатора, датчика температуры, термостата).

    Неисправности приборной панели

    Приборная панель, как и любой другой электронный узел, подвержен воздействию таких вредных факторов, как короткое замыкание, обрыв проводов цепи питания или информирования, неисправность одного из основных узлов устройства. Если вам пришлось столкнуться с подобной проблемой, в первую очередь, определите, какие признаки поломки подает щиток:

    • панель вообще не функционирует, но двигатель запускается и работает в штатном режиме;
    • не горит панель приборов «Нива-Шевроле», но при этом все указатели работают (нет подсветки);
    • не работает спидометр и тахометр;
    • не функционируют приборы датчиков температуры и уровня топлива.

    В первом случае, скорее всего, потерян контакт на разъемах устройств. Достаточно рассоединить колодки, зачистить контакты, и все снова заработает. Подобная неисправность может настигнуть вас осенью или зимой, когда в воздухе повышен уровень влаги.

    Если на автомобиле «Нива-Шевроле» лампы панели приборов не горят, но все ее элементы работают в штатном режиме, причину нужно искать в проводах питания осветительных лампочек, или в самих лампах.

    Выход из строя тахометра или спидометра также свидетельствует об обрыве в цепи питания. То же можно сказать и при неполадках в работе датчиков уровня топлива и температуры.

    Разбираем панель

    В случае неисправности щитка, для определения причин поломки, его в любом случае придется разбирать. Как снять панель приборов? «Нива-Шевроле» в этом смысле проблем не доставит.

    Делается это следующим образом:

    1. Шлицевой отверткой поддеваем и извлекаем две заглушки. Первая находится справа от кнопки включения аварийной сигнализации, а вторая – в крайнем правом углу накладки панели.
    2. Выворачиваем саморезы, находящиеся под заглушками.
    3. Вытаскиваем правую сторону облицовки щитка, снимаем разъемы с кнопок управления. Запомните (сфотографируйте), какие разъемы к каким кнопкам подходят!
    4. Выводим из зацепления левую сторону облицовки, снимаем колодку с кнопок включения фар и габаритов. Снимаем и убираем облицовку.
    5. Откручиваем два самореза, фиксирующих приборную панель. Отсоединяем разъемы.
    6. Снимаем панель.

    Отзывы о панели «Шевроле-Нивы»

    Что можно сказать, глядя на описываемую панель приборов? «Шевроле-Нива», несмотря на участие зарубежных конструкторов в разработке автомобиля, ушла недалеко от своих родственников. Это типичный ВАЗовский щиток, мало чем отличающийся от тех, которые устанавливаются на новые «Самары». Да и отзывы о нем, честно говоря, положительных эмоций не вызывают. В первую очередь это касается невозможности ремонта. Сломалась панель – покупайте новую, и заплатите, как минимум, 8 тысяч рублей. Но за что такие деньги, если и выглядит-то она не совсем современно.

    Варианты тюнинга

    Для тех, кто хочет внести новизну в интерьер салона, есть специальные предложения в виде электронных щитков типа Gamma GF 825, GF 826, GF 610 SL, FLASH-I и др. Смотрятся они великолепно и устанавливаются без проблем.

    Если вы решитесь осуществить такой тюнинг панели приборов, «Шевроле-Нива» сразу преобразится в лучшую сторону. Вот только заплатить за это придется от 9 до 20 тысяч рублей. Но за эти деньги вы получите дополнительно:

    • многофункциональный маршрутный компьютер;
    • цифровой и аналоговый указатели скорости автомобиля;
    • светодиодные контрольные лампы с двухуровневой сигнализацией;
    • индикацию напряжения бортовой сети;
    • систему «Автосвет»;
    • интегрированный диагностический тестер электронной системы управления двигателем;
    • возможность выбора и регулировки подсветки (цвет, яркость).

    Ну, а если у вас нет возможности тратить такие деньги, вы можете осовременить панель при помощи специальных наборов для тюнинга. Они включают накладки на приборы и индикаторы (разных цветов) и элементы подсветки. Стоят подобные наборы 500-800 рублей.

    0 0 голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
