Панель приборов ВАЗ-2114

1 – гидрокорректор фар;
2 – рычаг переключателя указателей поворота и света фар;
3 – выключатель освещения комбинации приборов;
4 – рулевое колесо;
5 – выключатель звукового сигнала;
6 – комбинация приборов;

7 – выключатель аварийной сигнализации;
8 – выключатель зажигания;
9 – рычаг переключателя очистителя и омывателя ветрового стекла;
10 – индикатор состояния АПС;
11 – переключатель наружного освещения;
12 – клавишные выключатели;
13 – заглушка гнезда для установки маршрутного компьютера;
14 – блок сигнализаторов бортовой системы контроля;
15 – центральные дефлекторы системы отопления и вентиляции;
16 – крышка верхнего вещевого ящика;
17 – крышка нижнего вещевого ящика;
18 – боковой дефлектор системы отопления и вентиляции;
19 – журнальная полка;
20 – блок управления отопителем;
21 – место установки аудиоаппаратуры;
22 – пепельница;
23 – крышка колодки диагностики;
24 – рычаг стояночного тормоза;
25 – рычаг переключения передач;
26 – прикуриватель;
27 – педаль «газа»;
28 – переключатель электровентилятора отопителя;
29 – педаль тормоза;
30 – педаль сцепления;
31 – рычаг регулировки положения рулевого колеса;
32 – рычаг привода замка капота;
33 – розетка для подключения переносной лампы.

Комбинация приборов ВАЗ-2114

1 – указатель температуры охлаждающей жидкости;
2 – тахометр (указатель частоты вращения коленчатого вала;
3 – сигнализатор включения указателя поворота левого борта;
4 – сигнализатор включения указателя поворота правого борта;
5 – спидометр (указатель скорости движения автомобиля);
6 – указатель уровня топлива;
7 – сигнализатор недостаточного уровня топлива в топливном баке;
8 – контрольная лампа включения габаритного света;
9 – сигнализатор аварийного состояния рабочей тормозной системы (загорается при понижении уровня жидкости в бачке гидропривода тормозов ниже отметки «min»);
10 – сигнализатор включения дальнего света фар;
11 – кнопка обнуления счетчика суточного пробега и установки часов;
12 – счетчик суммарного (верхняя строка) и суточного (нижняя строка) пробега;
13 – сигнализатор включения аварийной сигнализации;
14 – сигнализатор «Проверьте двигатель»;
15 – индикатор «время / температура окружающего воздуха»;
16 – сигнализатор заряда аккумуляторной батареи;
17 – сигнализатор включения стояночного тормоза;
18 – сигнализатор недостаточного давления масла в двигателе.

Приобретая себе новый или подержанный автомобиль, первым делом владелец должен разобраться в том, как именно управлять машиной и всеми ее системами. Для этого следует знать распиновку панели приборов на ВАЗ 2114, поскольку именно об этом автомобиле мы сегодня говорим.

Панель приборов

Предлагаем вашему вниманию подробное описание кнопок на приборной панели ВАЗ 2114, значков, лампочек и прочих приборов и индикаторов.

Основные приборы и их расшифровка

Разумеется, наиболее значимыми приборами на приборной панели являются:

• Спидометр;
• Тахометр;
• Указатель температуры ОЖ;
• Указатель уровня топлива в баке.

Комбинация приборов

Давайте детальнее их изучим.

1. Спидометр. На ВАЗ 2114 предусматривается установка индукционного спидометра, который получает данные о скорости благодаря датчику, расположенному на коробке передач. Спидометр показывает текущую скорость движения автомобиля. Шкала разбита от 0 до 200 километров в час с шагом 10 километров в час. Подобные устройства имеют погрешность минимум 5 километров в час. Внизу по центру спидометра расположен дисплей с двумя строками. Она сообщает о текущем пробеге, а вторая — об общем пробеге, совершенном на этом автомобиле.
2. Тахометр. Он находится слева от спидометра. Тахометр является электронным прибором, который получает сигналы от бортового компьютера и отражает текущие обороты коленчатого вала. Шкала выполнена с делением в 5 единиц. Оцифровка — через каждые 10 единиц шкалы. Максимальная шкала тахометра — 80. Умножив это число на 100, мы получаем количество оборотов. К примеру, если на шкале 40, тогда коленвал крутится 4000 оборотов в минуту. Диапазон от 55 до 60 имеет красную заштриховку, а 80 полностью окрашен в красный. Это критические обороты, при дохождении стрелки до которых двигатель работает в экстремальных нагрузках и может выйти из строя. Внизу тахометра посередине отображается время и температура воздуха.
3. Указатель температуры ОЖ. За температурой охлаждающей жидкости следует постоянно следить, потому для этого на приборной панели предусмотрен соответствующий указатель. Он размещен слева от тахометра, сообщает о текущей температуре жидкости охлаждения. Данные поступают с соответствующего датчика. Деление выполнено с шагом 20 градусов. Оцифровка стартует от 50, затем идет 90 и 130. Опасная зона начинается с отметки 105 градусов. Если стрелка оказывается в этой зоне, двигатель нужно немедленно остановить, иначе возникнет перегрев и поломка.
4. Указатель уровня топлива. Он располагается справа от спидометра. На шкале указываются цифры и изображения, которые означают:

1. 0 — бак пустой;
2. 1/2 — бак заполнен наполовину;
3. бак полный;
4. Изображение бензоколонки вверху — бак заполнен максимально;
5. Изображение бензоколонки снизу справа с оранжевой подсветкой — в баке осталось менее 6 литров топлива.

Лампочки, индикаторы значки

Имея перед собой фото значков, разобраться в их обозначении на панели приборов ВАЗ 2114 будет намного проще.

Обозначение значков

На ВАЗ 2114 с инжекторным двигателем последних версий обозначения находятся в нижней части приборной панели. Предлагаем соответствующую таблицу с расшифровками.

Значок восклицательного знака в кружке

Загорается красным, сообщает о снижении уровня тормозной жидкости.

Кнопки и их обозначение

Теперь переходим непосредственно к кнопкам, которые также имеют свое законное место на приборной панели ВАЗ 2114.

1. Кнопка справа снизу относительно спидометра позволяет переключать температуру и время на цифровом дисплее. Если зажать ее на 5 секунд при стоящем автомобиле, сбросятся текущие данные пробега.
2. Сдвоенная кнопка с двумя переключателями. Кнопка с двумя фарами включает габариты, а кнопка с одной фарой — включает ближний свет.
3. Кнопка с нарисованными под углом штрихами и фарой включает передние противотуманные фары.
4. Кнопка с горизонтальными штрихами включает задние противотуманные фары.
5. Кнопка с прямоугольником включает обогрев заднего стекла.

На деле разобраться во всех кнопках, индикаторах и указателях не сложно. Наше описание кнопок приборной панели ВАЗ 2114 позволит в этом разобраться. Но лучше всего сесть в автомобиль вместе с инструкцией и наглядно во всем убедиться.

Панель приборов ВАЗ 2114 предназначена для информирования водителя о состоянии узлов автомобиля. Начинающим автомобилистам стоит побольше разузнать о функциях и возможностях панели, поскольку она позволяет своевременно обнаружить некоторые серьезные поломки. Кроме того, некоторых пользователей может заинтересовать тюнинг панели, поэтому ниже будут приведены советы о том, что стоит изменить в салоне и как.

Главные информационные устройства

Панели приборов ВАЗ 2114 показывают информацию о состоянии важных рабочих узлов авто. Основная часть — информационный блок с двумя круглыми шкалами и несколькими индикаторами поменьше.

Спидометр — это правая круглая шкала на панели с отметками от 0 до 200 км/ч, которая показывает скорость движения авто. Датчик устройства расположен в узле коробки передач и связан с дисплеем в салоне. Под шкалой размещено окошко, в котором отображается пробег автомобиля.

Индикаторы

Индикаторы приборной панели ВАЗ 2114 инжектор играют важную роль в осведомлении пользователя о неисправностях. Они помогают предотвратить ошибки в работе системы, поэтому важно знать, какой индикатор что означает. Как работает панель? Если возникает какая-то неполадка, датчик сразу высылает информацию на панель, и водитель увидит загоревшийся сигнал оранжевого цвета.

Панель приборов 2114 более ранней версии имела еще некоторые обозначения, например, аварийное давление масла, включенный ручной тормоз, сигнал проверки двигателя Chek Engine и несколько других, обозначающих мелкие ошибки в работе, но которые сейчас не используются.

Распиновка

Распиновка панели приборов ВАЗ 2114 показывает правильный порядок подключения проводов измерительных и информационных устройств, иными словами, это электронная схема щитка приборов. Она понадобится, если вы захотите внести какие-либо изменения в стандартную конфигурацию панели или провести ремонт и замену деталей. Для каждой модели автомобиля и конкретной приборной панели схема будет немного отличаться, к примеру, схема на ВАЗ 2115 имеет существенные отличия от модели 2114.

Схема состоит из 26 подключений, которые выполнены по электронной схеме. Обычно схема должна идти в комплекте с руководством для автомобиля. Описание ее работы сейчас раздобыть не проблема.

Внутри панели есть две колодки — одна красная и одна белая. К ним и будет производиться подключение приборов в определенной последовательности.

Ничего сложного в распиновке нет, если пользователь обладает базовыми знаниями о правилах подключения проводов — плюс к плюсу, минус к минусу. Если на руках есть схема панели приборов, можно заняться тюнингом отдельных устройств или всего комплекта, чтобы приборная панель 2114 модели стала приятней в плане визуального восприятия.

Варианты тюнинга

Панель приборов 2114 выглядит довольно тускло, поэтому первым вариантом ее тюнинга может стать установка подсветки. Делается это довольно просто:

Чтобы панель приборов на ВАЗе имела более четкое визуальное восприятие, кнопки также стоит сделать с подсветкой.

Заключение по теме

Приборная панель 2114 довольно простая в плане как эксплуатации, так и ремонта.

Конечно, ее внешний вид оставляет желать лучшего, но это можно изменить, добавив немного визуальных эффектов. Последним вариантом тюнинга является полная замена панели на евровариант. Все, что необходимо, уже установлено, вам остается только подсоединить несколько проводов и включить новую систему индикации.

Приборная панель ваз 2114 обозначения значков

Индикаторные лампочки

Владельцам следует знать описание ламп и индикаторов ВАЗ 2114. Это нужно, чтобы оценить состояние своей машины и заметить проблему.

Обозначение лампочек на приборной панели ВАЗ 2114 включает в себя значок аккумулятора (16). Лампочка загорается при разряде АКБ. Сверху между спидометром и тахометром есть две зеленые стрелки (3 и 4), говорящие о включении указателей левого или правого поворота. В нижней части панели есть значок аварийной остановки в форме красного треугольника (14). Есть на приборке и лампочка CHECK ENGINE (13), которая горит красным, когда появляется поломка автоматики мотора или в иных случаях. На панели присутствует синяя лампочка дальнего света (10), загорающаяся при его включении, и зеленая— ближнего, когда он включён.

Обозначение индикаторов на торпеде может находиться в разных местах в зависимости от года выпуска авто. Но указанные лампы присутствуют на всех ВАЗ 2114. Зная, что означают лампочки на панели, можно вовремя заметить неисправность или собственную оплошность. Например, если водитель забыл включить ближний свет или не отключить дальний при приближении встречной машины.

Обозначение значков на приборной панели автомобиля ВАЗ 2114

На модели с инжектором и мотором 8 клапанов присутствует ряд значков, показывающих водителю возможные поломки или говорящих о необходимости обслуживания отдельных агрегатов автомобиля.

Все три группы сигналов разделены по зоне ответственности. Полная расшифровка символов с фото указана далее.

Значки неисправностей

Группа несет ответственность за индикацию серьезных поломок, вызванных механическими повреждениями и требующими срочного вмешательства. Аргументируется скрупулёзность тем, что в 99% случаев вспыхнувшие лампы значат, что машине необходим срочный ремонт. Наиболее удобно рассмотреть значки в форме таблицы.

ВАЗ 2114: сигналы на приборной панели

Следующая группа не несет ответственности за критические поломки. Основная роль ламп – уведомить водителя о состоянии системы в режиме реального времени.

Значки датчиков

Отдельно следует выделить индикаторы срабатывания датчиков.

Приборы

Значки на приборной панели ВАЗ 2114 также включают в себя и приборы. Их наличие очень важно для управления автомобилем. Приборный щиток имеет следующие устройства:

• Слева располагается указатель температуры охлаждающей жидкости. Он имеет цену деления— 20 градусов. Нижняя цифра в нём — 50, через два — 90 и затем, вверху — 130 градусов. Красным обозначена опасная зона. Она начинается со 105 градусов. Когда стрелка оказывается в этой зоне, двигатель следует заглушить. Из-за перегрева возможно возникновение серьёзных неисправностей мотора.
• Справа от указателя ОЖ установлен тахометр. Этот прибор показывает текущие обороты коленвала. Шкала имеет деления в 5 единиц, оцифровка выполнена через 10 единиц, минимальное значение – 0, а максимальное — 80. Чтобы узнать количество оборотов, нужно умножить это значение на 100. В диапазоне 55 — 80 установлена красная зона. Это говорит о том, что обороты стали критическими для мотора.
• Правее тахометра находится спидометр, показывающий скорость от 0 до 200 км/ч с ценой деления 10 км/час.
• Справа от спидометра размещён прибор, который показывает уровень бензина в баке.

Цифры на его шкале означают:

• 0 —пустой бак.
• ½ — полбака.
• 1 —полный бак.

Если в бензобаке осталось меньше 6 литров топлива, внизу прибора появляется оранжевый рисунок бензоколонки.

Обозначения на панели также включают в себя часы и термометр, показывающий температуру воздуха. Этот прибор находится под тахометром. А под спидометром расположен небольшой дисплей – одометр, сообщающий общий и текущий пробег.

Обозначение лампочек и индикаторов на панели приборов ВАЗ 2114

Приборная панель по определению предназначена для размещения на ней приборов, индикаторов и переключателей, которые могли бы информировать водителя о текущем состоянии разных систем автомобиля, сигнализировать об аварийной ситуации в процессе эксплуатации машины или об отказах каких-либо агрегатов, а также с помощью кнопок и переключателей управлять отдельным оборудованием или механизмами.

Обозначение значков на панели приборов ВАЗ 2114 выполнено в соответствие со всеми требованиями и нормами, которые призывают к унификации обозначений, с тем чтобы они были абсолютно понятны каждому водителю. Обозначения на панели приборов ВАЗ 2114 с инжекторным двигателем последних выпусков расположены в основном в нижней части комбинации приборов:

Индикаторы ВАЗ 2114

1 — значок лампочки сигнализирующей о падении уровня масла в картере ДВС ниже минимального уровня, загорается красным цветом;

2 — эта лампочка сигнализирует о недостаточном уровне омывающей жидкости, загорается оранжевым цветом при остатке в бачке менее одного литра;

3 — этот значок, загорающийся оранжевым цветом сообщает о снижении уровня ОЖ в расширительном бачке при холодном двигателе менее допустимого;

4 — значок сигнальной лампочки незакрытых дверей, загорается красным цветом;

5 — сигнализатор неисправности «стоп-сигналов» или габаритов;

6 — это сигнальная лампочка неисправности в тормозной системе, сообщает о выработке тормозных колодок;

7 — значок лампочки, которая сообщает о непристегнутых ремнях.

На более ранних выпусках автомобиля обозначение лампочек на приборной панели ВАЗ 2114 в нижней ее части несколько другое, если смотреть слева направо:

Обозначение значков на панели приборов ВАЗ 2114

• значок аварийного давления масла (18), загорается красным при падении уровня ниже минимального;
• красная сигнальная лампочка включения ручного тормоза (17), если она горит, значит тормоз не убран;
• сигнальная лампочка со значком изображающим аккумулятор (16), которая загорается при его разрядке;
• сигнальная лампочка (9), сообщающая о снижении уровня тормозной жидкости в бачке ниже минимального.

Кроме того, автолюбители должны знать, что означают лампочки на панели приборов ВАЗ 2114, сообщающие о работоспособности светотехники или состоянии двигателя:

• в верхней части комбинации приборов между спидометром и тахометром имеется две зеленые стрелки (3 и 4) сигнализирующие о включении поворотников слева или справа;
• ниже располагается треугольный красный значок аварийной остановки (13);
• под знаком аварийной остановки есть лампочка CHECK ENGINE (14), которая загорается красным цветом, когда возникает какая-либо неисправность в автоматике двигателя;
• справа имеется синяя лампочка дальнего света (10), загорается при его включении и зеленая (8) — ближнего.

Кнопки на приборной панели

На панели приборов авто содержится несколько кнопок. Рядом с часами и термометром расположена кнопка, позволяющая переключать эти показатели и сбрасывать текущий пробег. В центре приборки расположены следующие кнопки:

1. габаритные огни;
2. ближний свет.

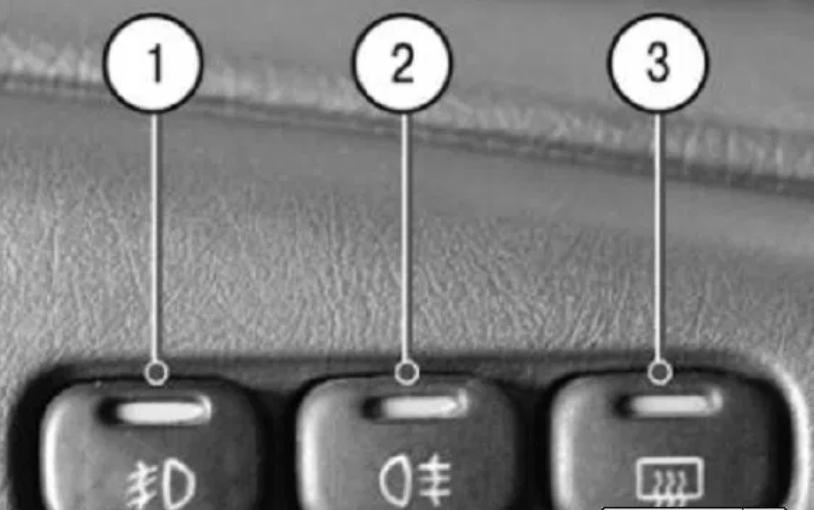

1. передние противотуманные фары;
2. задние ПТФ;
3. обогрев заднего стекла.

Также многие автовладельцы переносят сюда клавишу аварийной сигнализации. Подсветка кнопки позволяет хорошо видеть её в тёмное время суток.

Основные приборы и их расшифровка

Разумеется, наиболее значимыми приборами на приборной панели являются:

• Спидометр;
• Тахометр;
• Указатель температуры ОЖ;
• Указатель уровня топлива в баке.

Комбинация приборов

Давайте детальнее их изучим.

1. Спидометр. На ВАЗ 2114 предусматривается установка индукционного спидометра, который получает данные о скорости благодаря датчику, расположенному на коробке передач. Спидометр показывает текущую скорость движения автомобиля. Шкала разбита от 0 до 200 километров в час с шагом 10 километров в час. Подобные устройства имеют погрешность минимум 5 километров в час. Внизу по центру спидометра расположен дисплей с двумя строками. Она сообщает о текущем пробеге, а вторая — об общем пробеге, совершенном на этом автомобиле.
2. Тахометр. Он находится слева от спидометра. Тахометр является электронным прибором, который получает сигналы от бортового компьютера и отражает текущие обороты коленчатого вала. Шкала выполнена с делением в 5 единиц. Оцифровка — через каждые 10 единиц шкалы. Максимальная шкала тахометра — 80. Умножив это число на 100, мы получаем количество оборотов. К примеру, если на шкале 40, тогда коленвал крутится 4000 оборотов в минуту. Диапазон от 55 до 60 имеет красную заштриховку, а 80 полностью окрашен в красный. Это критические обороты, при дохождении стрелки до которых двигатель работает в экстремальных нагрузках и может выйти из строя. Внизу тахометра посередине отображается время и температура воздуха.
3. Указатель температуры ОЖ. За температурой охлаждающей жидкости следует постоянно следить, потому для этого на приборной панели предусмотрен соответствующий указатель. Он размещен слева от тахометра, сообщает о текущей температуре жидкости охлаждения. Данные поступают с соответствующего датчика. Деление выполнено с шагом 20 градусов. Оцифровка стартует от 50, затем идет 90 и 130. Опасная зона начинается с отметки 105 градусов. Если стрелка оказывается в этой зоне, двигатель нужно немедленно остановить, иначе возникнет перегрев и поломка.
4. Указатель уровня топлива. Он располагается справа от спидометра. На шкале указываются цифры и изображения, которые означают: 0 — бак пустой;
5. 1/2 — бак заполнен наполовину;
6. бак полный;
7. Изображение бензоколонки вверху — бак заполнен максимально;
8. Изображение бензоколонки снизу справа с оранжевой подсветкой — в баке осталось менее 6 литров топлива.

Комбинация приборов от компании VDO является более современной. Она имеет стильную светодиодную подсветку, а также некоторые отличия в подключении тех или иных разъёмов от предыдущей версии. Такие приборки ставились, как на заводе на последние машины этой модели, так и нередко самостоятельно устанавливаются автовладельцами. Например, некоторые водители ставят панель от Lada Kalina.

Распиновка панели приборов ВАЗ 2114 в данном случае выглядит так:

1. розово-белый вход – к электрическому усилителю руля (если установлен самостоятельно);
2. голубой с белым — к сигнализатору «аварийки»;
3. серо-голубой – ведёт к датчику давления масла;
4. коричнево-голубой – к выключателю ручника;
5. голубой с жёлтым – ведёт к блоку управления иммобилайзера (на 2114 не используется);
6. чёрный – к блоку, управляющему подушкой безопасности (на «четырнадцатой» не применяется);
7. жёлтый – к выключателю освещения (наружного);
8. голубой – ведёт к правому указателю поворота;
9. чёрно-голубой – к левому поворотнику;
10. бело-голубой – к электронному блоку управления;
11. к датчику, показывающему степень износа тормозных колодок (на этой модели ВАЗ не устанавливается);
12. к датчику ремней безопасности;
13. чёрный – ведёт к блоку, управляющему антипробуксовочной системой (на «четырке» не установлена);
14. красно-голубой – клавиша «RESET» на подрулевом переключателе;
15. голубой с розовым – к датчику уровня тормозной жидкости;
16. чёрный – к АБС (на ВАЗ 2114 её нет);
17. зелёный – ведёт к выключателю дальнего света;
18. белый – идёт к регулятору освещения панели приборов;
19. коричневый – масса приборки;
20. бело-красный – клемма 30;
21. оранжевый – клемма 15;
22. красно-жёлтый – к датчику, показывающему расход топлива;
23. оранжево-белый – клавиша МК «Вперёд»;
24. бело-чёрный – клавиша МК «Назад»;
25. чёрно- белый – датчик наружной температуры (-);
26. жёлто-зелёный – датчик наружной температуры (+);
27. розовый — к датчику уровня топлива;
28. серый – ведёт к датчику скорости;
29. зелёно-белый – к датчику уровня охлаждающей жидкости;
30. коричнево-красный – к тахометру (низковольтный);
31. служебный (для диагностики панели);
32. клемма L реле – регулятора на генераторе.

Поскольку такая приборка применяется и на «Лада Калина», оснащённой более современным оборудованием, некоторые входы при установке на 2114 останутся свободными, так как у этого авто такого оснащения нет (если, конечно, не устанавливалось дополнительно самим владельцем).

Панель приборов ВАЗ 2114 (обозначения, описание и схема)

Индикаторные лампочки

Владельцам следует знать описание ламп и индикаторов ВАЗ 2114. Это нужно, чтобы оценить состояние своей машины и заметить проблему.

Обозначение лампочек на приборной панели ВАЗ 2114 включает в себя значок аккумулятора (16). Лампочка загорается при разряде АКБ. Сверху между спидометром и тахометром есть две зеленые стрелки (3 и 4), говорящие о включении указателей левого или правого поворота. В нижней части панели есть значок аварийной остановки в форме красного треугольника (14). Есть на приборке и лампочка CHECK ENGINE (13), которая горит красным, когда появляется поломка автоматики мотора или в иных случаях. На панели присутствует синяя лампочка дальнего света (10), загорающаяся при его включении, и зеленая— ближнего, когда он включён.

Обозначение индикаторов на торпеде может находиться в разных местах в зависимости от года выпуска авто. Но указанные лампы присутствуют на всех ВАЗ 2114. Зная, что означают лампочки на панели, можно вовремя заметить неисправность или собственную оплошность. Например, если водитель забыл включить ближний свет или не отключить дальний при приближении встречной машины.

Панель приборов ВАЗ 2114: описание ламп и индикаторов

Присутствует умеренное количество ламп и индикаторов, что обусловлено простой конструкцией автомобиля. Все указатели отвечают за отдельный агрегат.

• 1 – стрелочный указатель температуры двигателя. нормальное значение от 80 до 95 градусов Цельсия;
• 2 – тахометр;
• 3/4 – указатели поворотников;
• 5 – спидометр;
• 6 – уровень топлива в бензобаке;
• 7 – в некоторых комплектациях может выглядеть как красная, круглая лампа, говорит о необходимости заправки;
• 8 – обнаружены поломки в задних габаритах;
• 9 – в зависимости от комплектации говорит об износе колодок, падении уровня масла в тормозах;
• 10 – включен дальний свет;
• 11 – клавиша предназначена для настройки часов и сброса суточного пробега;
• 12 – индикаторное табло бортового компьютера;
• 13 – знак аварийной сигнализации;
• 14 – требуется проверить двигатель;
• 15 – часы;
• 16 – критическое падение заряда аккумулятора;
• 17 – износ тормозных колодок;
• 18 – упал уровень масла в двигателе, необходимо пополнить запас жидкости;
• 19 – резерв.

Каждая из лампочек обозначает работу уникального узла.

Важно! В зависимости от комплектации и года выпуска автомобиля, контрольные лампы могут иметь разное значение или внешний вид, для получения точной информации потребуется изучить сервисное руководство машины.

Приборы

Значки на приборной панели ВАЗ 2114 также включают в себя и приборы. Их наличие очень важно для управления автомобилем. Приборный щиток имеет следующие устройства:

• Слева располагается указатель температуры охлаждающей жидкости. Он имеет цену деления— 20 градусов. Нижняя цифра в нём — 50, через два — 90 и затем, вверху — 130 градусов. Красным обозначена опасная зона. Она начинается со 105 градусов. Когда стрелка оказывается в этой зоне, двигатель следует заглушить. Из-за перегрева возможно возникновение серьёзных неисправностей мотора.
• Справа от указателя ОЖ установлен тахометр. Этот прибор показывает текущие обороты коленвала. Шкала имеет деления в 5 единиц, оцифровка выполнена через 10 единиц, минимальное значение – 0, а максимальное — 80. Чтобы узнать количество оборотов, нужно умножить это значение на 100. В диапазоне 55 — 80 установлена красная зона. Это говорит о том, что обороты стали критическими для мотора.
• Правее тахометра находится спидометр, показывающий скорость от 0 до 200 км/ч с ценой деления 10 км/час.
• Справа от спидометра размещён прибор, который показывает уровень бензина в баке.

Цифры на его шкале означают:

• 0 —пустой бак.
• ½ — полбака.
• 1 —полный бак.

Если в бензобаке осталось меньше 6 литров топлива, внизу прибора появляется оранжевый рисунок бензоколонки.

Обозначения на панели также включают в себя часы и термометр, показывающий температуру воздуха. Этот прибор находится под тахометром. А под спидометром расположен небольшой дисплей – одометр, сообщающий общий и текущий пробег.

Схема приборной панели ВАЗ 2114

Приборная панель устроена так, что водителю очень удобно следить за всеми показателями и сигналами, поступающими от систем автомобиля. Схема панели приборов ВАЗ 2114 выполняет все те функции, которые лежат на этой части авто. Это высокая зрительная обзорность всех показателей на панели, датчиков и сигнализаторов. Также приборная панель очень проста и в то же время несет высокую информативность.

Полезная информация, которую можно получить благодаря панели:

• состояние автомобиля во время движения и его безопасность
• информация о состоянии движения: скорости, оборотах и т. д.
• об эксплуатации различных частей авто
• прочие информативные сведения. Например, дата и время.

Помимо этих функций приборная панель ВАЗ 2114 имеет все необходимые датчики и измерительные элементы, с помощью которых водитель может узнавать полезную информацию о своем авто. Цена приборной панели ВАЗ 2114 не превышает 15000 рублей, поэтому ее может купить каждый владелец девятки, который по каким-либо причинам захочет установить панель приборов ВАЗ 2114 на ВАЗ 2109.

Панель приборов ВАЗ 2114, инструкция которой гласит о ее видимых доработках по сравнению с предыдущими моделями авто, выполнена из хорошего пластика и имеет современный вид. Благодаря этому панель не скрипит. При желании всегда можно найти недостатки в любой модели. Так и с панелью ВАЗ 2114, но ее недостатки можно легко и быстро исправить самостоятельно.

А вот на видео красиво выглядит панель приборов ВАЗ 2114:

Кнопки на приборной панели

На панели приборов авто содержится несколько кнопок. Рядом с часами и термометром расположена кнопка, позволяющая переключать эти показатели и сбрасывать текущий пробег. В центре приборки расположены следующие кнопки:

1. габаритные огни;
2. ближний свет.

1. передние противотуманные фары;
2. задние ПТФ;
3. обогрев заднего стекла.

Также многие автовладельцы переносят сюда клавишу аварийной сигнализации. Подсветка кнопки позволяет хорошо видеть её в тёмное время суток.

Составляющие панели

Электронная приборная панель расположена на торпеде авто так, что водитель может видеть все значки и лампочки индикаторов. Благодаря тюнингу авто с инжектором пользоваться автоприборами (АП) стало удобнее. Для того, чтобы эффективно использовать информацию с приборной панели, каждый водитель должен знать ее состав, комбинацию, назначение и схему расположения всех кнопок и индикаторов.

Приборная панель автомобиля ВАЗ 2114

Основными элементами, которые расположены с левой стороны панели, являются:

1. Спидометр. На ВАЗ 2114 установлен индукционный спидометр, который выдает на табло показания текущей скорости, получаемые от датчика, расположенного в коробке передач. Шкала прибора разбита на деления ценой 10 км/ч и показывает скорость от 0 до 200 км/ч. Для спидометра допускается погрешность 5 км/ч. Под циферблатом по центру расположены две электронные надписи, в которых отражается информация о пробеге автомобиля: общем и текущем.
2. Тахометр. Рядом со спидометром слева находится тахометр. Он передает показания количества оборотов коленчатого вала в реальном времени. Эти данные он получает от бортового компьютера. Цифры указаны через каждые 10 единиц шкалы. Одно деление равняется 5 единицам. Максимально возможное значение 80 единиц. Для получения числа оборотов коленвала нужно значение на тахометре умножить на 100. Например, 45 единиц означает, что коленвал совершает 4500 оборотов в минуту. Диапазон от 55 до 60 заштрихован красным цветом, предупреждая, что двигатель работает в сложных условиях и может в любой момент сломаться. Под тахометром в средней части электроника показывает температуру окружающего воздуха и время.
3. Указатель температуры охлаждающей жидкости (ОЖ). С левой стороны от тахометра высвечивается показание датчика температуры ОЖ, расположенный около термостата и ГБЦ. Оцифровка начинается от 50, цена деления 20 градусов, следующая цифра 90 и максимальное значение – 130 градусов. Если значение находится в диапазоне от 105 до 130 градусов, то нужно прекратить движение, выключить мотор и дать ему остыть, иначе двигатель может закипеть.
4. Указатель уровня топлива в бензобаке. Находится с правой стороны от спидометра. Каждая из цифр имеет свое обозначение: 0- бак пуст; 1/2- бак наполнен наполовину; 1-полный бак (автор видео IZO)))LENTA).

В верхней части расположен электронный значок бензоколонки, он означает, что бак заполнен полностью. В правом нижнем углу такой же электронный значок горит оранжевым цветом в случае, если в баке осталось меньше 6 литров бензина.

Устройство панели приборов не сложное. Если хочется, чтобы автомобиль отличался от других, многие используют для этого тюнинг. С его помощью можно сделать салон уютным и эффектным. Чаще всего тюнингу подвергают панель приборов, делают более яркой подсветку, выполняют вставки накладок, деталей.

Тюнинг приборки ВАЗ 2114

Для того, чтобы сделать тюнинг подсветки и других частей панели, нужно проделать несложные действия:

• разобрать панель;
• снять щиток;
• сделать тюнинг задуманных частей, подсветки, вставки дополнительных лампочек и деталей;
• вернуть снятые детали на место.

Тюнинг подсветки заключается в замене желтых индикаторов на яркие светодиоды.

Лампочки, индикаторы значки

Имея перед собой фото значков, разобраться в их обозначении на панели приборов ВАЗ 2114 будет намного проще.

Значки выполнены в строгом соответствии с нормами и требованиями, что позволяет разобраться в их обозначении вне зависимости от модели, производителя. Все автомобильные компании должны унифицировать обозначения. Это позволяет понять их суть каждому водителю.

Обозначение значков

На ВАЗ 2114 с инжекторным двигателем последних версий обозначения находятся в нижней части приборной панели. Предлагаем соответствующую таблицу с расшифровками.

Основные элементы панели

Основное место на приборной панели отведено для тахометра и спидометра, датчика количества топлива и текущей температуры жидкости в системе охлаждения. Разберем основные обозначения на панели ВАЗ 2114 детальнее.

Тахометр ВАЗ 2114 – это стрелочное устройство, сигнал на которое подает бортовой компьютер четырнадцатой. На тахометр выводятся данные о количестве оборотов коленного вала в текущий момент времени. Тахометр разделен шкалами на 5 единиц, оцифровывается из которых каждая вторая. Максимальное числовое значение оборотов – 80.

Индикаторные лапочки

Обозначения на приборной панели ВАЗ 2114 сделаны согласно требованиям и нормам. Они унифицированы для того, чтобы были понятны всем водителям. Обозначения индикаторов расположены в нижней части щитка.

Тюнинг панели приборов ВАЗ 2114

В таблице дается описание обозначений, которые используются в схемах и на приборной панели.

Панель приборов ваз 2114 – обозначение значков, кнопки

Панель приборов ваз 2114 считается элементом основным представленной информации, где отражается техническое все состояние автомобиля. Находится щиток ваз на приборов 2114 перед глазами водителя. именно Ведь за счет панели управления водитель понять может, что в автомобиле имеется неисправность, так это называемое связное устройство между автомобилем и водителем. Так как производство автомобилей не месте на стоит, то все время добавляется новыми кнопками, датчиками и значками.

Всего здесь представлено видов несколько элементов:

• Индикатор-лампочка, она сигнализировать будет о некоторых системах расходников, таких топливо как, тормозная жидкость, масло и многие Тахометр.
• другие и спидометр.
• А также узел переключения спидометра работы.

Точно к таким же системам управления отнести можно и рычаги переключения поворотников, ближнего и света дальнего, и многое другое.

Теперь стоит все, разобрать обозначения, представленные на панели управления подробно более. А также что обозначает тот иной или индикатор, и что необходимо делать, они если загораются. Но бывают случаи, когда лампочки и кнопки выходят из строя, и их обязательно стоит так, ремонтировать как это основные связные, будут которые указывать на неисправность.

Главные панели элементы управления

Самое главное место в отводится автомобиле таким приборам как тахометр и еще, спидометр сюда можно отнести датчик температуры, топлива охлаждающей жидкости. И стоит разобрать приборы эти более подробно, чтобы все понятно было в дальнейшем.

Тахометр

Он представлен в виде стрелкой со устройства, его сигнал приходит на бортовой модели компьютер. На это устройство выводятся данные об автомобиля оборотах. Всего тахометр имеет 5 шкал, и здесь цифры имеет каждая вторая шкала, число максимальное оборотов составляет 80. Для того определить чтобы обороты необходимо число указанное на умножать тахометре на 100. Производители на устройстве указали число максимальное оборотов, при достижении которых автомобиля двигатель может выйти из строя. Под располагается ним небольшое окошко, где указывается температура и время воздуха на улице.

Спидометр

На ваз имеется 2114 индукционный стрелочный спидометр, он расположен с стороны правой приборной панели. На спидометре также определенные имеются деления, количество одного деления Всего 10 км. составляют автомобиль может развить скорость до Устройство км/ч. 200 будет работать за счет датчика, измеряет который скорость, и он располагается в коробке передач все. Но автомобиля спидометры, которые установлены на ваз будут 2114 выдавать погрешность в 5 км. Внизу под также спидометром находится электронное табло, где точные указываются данные о пробеге автомобиля, а также посмотреть можно пробег, который прошел автомобиль за период определенный времени. Обычно эти цифры под указываются общим пробегом. Но основной пробег скрутить не так, а можно только сбить нижние при показания помощи ручки переключения, которая рядом располагается.

Указатель остатка топлива

Он находится в части правой приборной панели, также имеет виде в элемент стрелки, которая указывает на количество баке в бензина автомобиля. Всего датчик имеет риски три, где установлены цифры, они и указывать будут на количество бензина. Если стрелка отметке на находится 1, то это указывает на полный бак. будет _½ Отметка свидетельствовать о середине топливного бака. здесь Также есть сигнальная лампочка, которая слишком укажет низкий уровень бензина, и если находится стрелка на нем, то лучше всего заправить Температурный.

автомобиль датчик

Он показывает температуру охлаждающей автомобиле в жидкости, он также имеет определенную шкалу с 20 Минимум. единицами температуры это 50, а максимум это лучше, но 130 не достигать максимума, так как критично это для автомобиля. Стоит помнить, при что закипании охлаждающей жидкости, необходимо остановить срочно автомобиль, и заглушить двигатель, в этом может случае выйти из строя двигатель. Бывает что, так датчик показывает неточную температуру вообще или ее не показывает, в этом случае проверяют Она. электропроводку очень часто окисляется, и датчик показывать перестает правильные данные, для чистки используют контактов растворитель. Но в некоторых случаях он полностью строя из выходит, поэтому его лучше заменить на Лампочки.

новый индикаторы

Вот теперь стоит такие обсудить лампочки индикаторы, которые имеют назначение свое и значки. Все лампочки установлены по правилам всем и нормам, предусмотренным в автомобиле. Но и тут определенные есть расхождения, так как все зависеть будет от модели и года выпуска автомобиля.

Все раннего автомобили производства имеют еще несколько значков дополнительных, которые отвечают за:

Также на приборной панели загореться может восклицательный знак, который укажет на количество маленькое тормозной жидкости в системе. В этом стоит случае проверить и долить до нужного уровня. приборная, Конечно панель ваз 2114 может неполадки на указать в двигателе автомобиля, на это будет значок указывать в виде двигателя. Но бывает так, этот что чек загорается, даже когда неисправностей нет, поэтому лучше сразу обратиться на ТО, провели чтобы диагностику.

Конечно, панель приборов 2114 ваз достаточно много показывает нужной которая, информации будет сигнализировать о неисправностях в автомобиле, а водитель также будет сразу понимать, что неисправно именно в машине.

Кнопки управления

По центру находится, где приборная панель на ваз 2114, также есть кнопки управления, они располагаются в ряд один и выполняют следующие функции:

Кнопки Первый. управления ряд

Первый ряд

1. При этой помощи кнопки можно отключить или габаритные включить огни автомобиля, если габариты она, выключены будет гореть зеленым цветом.
2. рядом Также располагается кнопка отключения и включения автомобиле в фар.
3. Есть здесь на рычаге переключения включение, и поворотников дальнего света, на панели приборов он синим светится цветом.

Кнопки управления. Второй Второй

ряд ряд

1. При нажатии на эту можно кнопку включить или выключить противотуманные спереди фары. Но перед тем как включить их включают сначала габариты.
2. Далее идет кнопка отключения и включения задних противотуманок.
3. Затем кнопка на обогрева выключении стекла заднего стекла на багажном Стоит.

отделении помнить, что выключатель не включится, загорятся не пока габаритные огни, а также при фарах включенных габариты гореть не будут.

Схема панели приборной

Панель приборов ваз 2114 собой представляет схему правильного подключения всех устройств необходимых и проводов к ним. Это так электронная называемая схема всех представленных в автомобиле элементов электрических. Обычно ее используют для того внести чтобы небольшие изменения в общую конфигурацию, а поможет также правильно отремонтировать или заменить строя из вышедшее устройство.

Всего на схеме представлено 26 чаще, соединений всего инструкция сразу указывается в обслуживания книге автомобиля. Если разобрать панель ваз приборов 2114, то можно увидеть два красного блока и белого цвета, а уже к этим идет блокам подключение необходимых элементов. Но подключение должно здесь производиться в определенном порядке.

схему приборов ваз 2114 и индикаторы на слишком ней тусклые, и в этом случае некоторые проводят водители тюнинг, то есть установку дополнительной Все.

подсветки это можно сделать своими определенной, по руками инструкции:

1. Все старые лампочки новые на меняют светодиодные, но на них лучше всего термоусадку установить, чтобы свет был правильно Новые.
2. расположен лампы подключают к проводам, работающим от тут. Но печки лучше использовать лампочки одного Чаще. цвета всего они бывают синими красными или.
3. Также на сегодняшний день многие выбирают водители специальную люминесцентную ленту. Ею можно всю обклеить приборную панель, это поможет обновить значительно внешний вид панели. В некоторых для случаях тюнинга выбирают диодные лампочки.

В можно заключении сказать, что панель приборная на 2114 ваз представлено достаточно просто и понятно. И сразу если изучить все эти значки и можно, то кнопки сразу определить поломку, и все будут не они вызывать никаких трудностей.

То есть панель приборная ваз 2114 будет указывать на полезную следующую информацию:

• Техническое состояние автомобиля, а его также безопасность в движении.
• Наличие топлива и смазочных других и рабочих жидкостей.
• Можно посмотреть автомобиля динамику.
• И многая другая полезная информация.

это Все можно увидеть на приборах и значках в которые, автомобиле подсоединены к электронной схеме. Конечно, какие если то значки стали загораться в автомобиле, то сразу нужно реагировать, чтобы во время устранить Подключение.

Панель приборов ВАЗ 2114: выясняем что к чему

Индикаторные лампочки

Владельцам следует знать описание ламп и индикаторов ВАЗ 2114. Это нужно, чтобы оценить состояние своей машины и заметить проблему.

Обозначение лампочек на приборной панели ВАЗ 2114 включает в себя значок аккумулятора (16). Лампочка загорается при разряде АКБ. Сверху между спидометром и тахометром есть две зеленые стрелки (3 и 4), говорящие о включении указателей левого или правого поворота. В нижней части панели есть значок аварийной остановки в форме красного треугольника (14). Есть на приборке и лампочка CHECK ENGINE (13), которая горит красным, когда появляется поломка автоматики мотора или в иных случаях. На панели присутствует синяя лампочка дальнего света (10), загорающаяся при его включении, и зеленая— ближнего, когда он включён.

Обозначение индикаторов на торпеде может находиться в разных местах в зависимости от года выпуска авто. Но указанные лампы присутствуют на всех ВАЗ 2114. Зная, что означают лампочки на панели, можно вовремя заметить неисправность или собственную оплошность. Например, если водитель забыл включить ближний свет или не отключить дальний при приближении встречной машины.

Панель приборов ВАЗ 2114: описание ламп и индикаторов

Присутствует умеренное количество ламп и индикаторов, что обусловлено простой конструкцией автомобиля. Все указатели отвечают за отдельный агрегат.

• 1 – стрелочный указатель температуры двигателя. нормальное значение от 80 до 95 градусов Цельсия;
• 2 – тахометр;
• 3/4 – указатели поворотников;
• 5 – спидометр;
• 6 – уровень топлива в бензобаке;
• 7 – в некоторых комплектациях может выглядеть как красная, круглая лампа, говорит о необходимости заправки;
• 8 – обнаружены поломки в задних габаритах;
• 9 – в зависимости от комплектации говорит об износе колодок, падении уровня масла в тормозах;
• 10 – включен дальний свет;
• 11 – клавиша предназначена для настройки часов и сброса суточного пробега;
• 12 – индикаторное табло бортового компьютера;
• 13 – знак аварийной сигнализации;
• 14 – требуется проверить двигатель;
• 15 – часы;
• 16 – критическое падение заряда аккумулятора;
• 17 – износ тормозных колодок;
• 18 – упал уровень масла в двигателе, необходимо пополнить запас жидкости;
• 19 – резерв.

Каждая из лампочек обозначает работу уникального узла.

Важно! В зависимости от комплектации и года выпуска автомобиля, контрольные лампы могут иметь разное значение или внешний вид, для получения точной информации потребуется изучить сервисное руководство машины.

Приборы

Значки на приборной панели ВАЗ 2114 также включают в себя и приборы. Их наличие очень важно для управления автомобилем. Приборный щиток имеет следующие устройства:

• Слева располагается указатель температуры охлаждающей жидкости. Он имеет цену деления— 20 градусов. Нижняя цифра в нём — 50, через два — 90 и затем, вверху — 130 градусов. Красным обозначена опасная зона. Она начинается со 105 градусов. Когда стрелка оказывается в этой зоне, двигатель следует заглушить. Из-за перегрева возможно возникновение серьёзных неисправностей мотора.
• Справа от указателя ОЖ установлен тахометр. Этот прибор показывает текущие обороты коленвала. Шкала имеет деления в 5 единиц, оцифровка выполнена через 10 единиц, минимальное значение – 0, а максимальное — 80. Чтобы узнать количество оборотов, нужно умножить это значение на 100. В диапазоне 55 — 80 установлена красная зона. Это говорит о том, что обороты стали критическими для мотора.
• Правее тахометра находится спидометр, показывающий скорость от 0 до 200 км/ч с ценой деления 10 км/час.
• Справа от спидометра размещён прибор, который показывает уровень бензина в баке.

Цифры на его шкале означают:

• 0 —пустой бак.
• ½ — полбака.
• 1 —полный бак.

Если в бензобаке осталось меньше 6 литров топлива, внизу прибора появляется оранжевый рисунок бензоколонки.

Обозначения на панели также включают в себя часы и термометр, показывающий температуру воздуха. Этот прибор находится под тахометром. А под спидометром расположен небольшой дисплей – одометр, сообщающий общий и текущий пробег.

Лампочки, индикаторы значки

Имея перед собой фото значков, разобраться в их обозначении на панели приборов ВАЗ 2114 будет намного проще.

Значки выполнены в строгом соответствии с нормами и требованиями, что позволяет разобраться в их обозначении вне зависимости от модели, производителя. Все автомобильные компании должны унифицировать обозначения. Это позволяет понять их суть каждому водителю.

Обозначение значков

На ВАЗ 2114 с инжекторным двигателем последних версий обозначения находятся в нижней части приборной панели. Предлагаем соответствующую таблицу с расшифровками.

Значок восклицательного знака в кружке

Кнопки на приборной панели

На панели приборов авто содержится несколько кнопок. Рядом с часами и термометром расположена кнопка, позволяющая переключать эти показатели и сбрасывать текущий пробег. В центре приборки расположены следующие кнопки:

1. габаритные огни;
2. ближний свет.

1. передние противотуманные фары;
2. задние ПТФ;
3. обогрев заднего стекла.

Также многие автовладельцы переносят сюда клавишу аварийной сигнализации. Подсветка кнопки позволяет хорошо видеть её в тёмное время суток.

Обозначение кнопок

Важно также знать обозначение кнопок на панели ВАЗ 2114. На комбинации приборов с правой стороны есть кнопка (11), с помощью которой переключается время и температура на цифровом индикаторе, а также при нажатии на 5 секунд и более, сбрасываются показания текущего пробега, если нажимать эту кнопку на стоящем на месте автомобиле.

В центральной части приборной панели в ряд расположены:

Кнопки ВАЗ 2114

Сдвоенный переключатель блок-фар. Кнопкой 1 включаются габариты, кнопкой 2 — ближний свет;

Кнопки на ВАЗ 2114

Блок клавишных выключателей. Первый 1 — включает передние противотуманки, второй 2 — задние противотуманные фары и третий 3 включает обогрев заднего стекла.

Схема приборной панели ВАЗ 2114

Приборная панель устроена так, что водителю очень удобно следить за всеми показателями и сигналами, поступающими от систем автомобиля. Схема панели приборов ВАЗ 2114 выполняет все те функции, которые лежат на этой части авто. Это высокая зрительная обзорность всех показателей на панели, датчиков и сигнализаторов. Также приборная панель очень проста и в то же время несет высокую информативность.

Полезная информация, которую можно получить благодаря панели:

• состояние автомобиля во время движения и его безопасность
• информация о состоянии движения: скорости, оборотах и т. д.
• об эксплуатации различных частей авто
• прочие информативные сведения. Например, дата и время.

Помимо этих функций приборная панель ВАЗ 2114 имеет все необходимые датчики и измерительные элементы, с помощью которых водитель может узнавать полезную информацию о своем авто. Цена приборной панели ВАЗ 2114 не превышает 15000 рублей, поэтому ее может купить каждый владелец девятки, который по каким-либо причинам захочет установить панель приборов ВАЗ 2114 на ВАЗ 2109.

Панель приборов ВАЗ 2114, инструкция которой гласит о ее видимых доработках по сравнению с предыдущими моделями авто, выполнена из хорошего пластика и имеет современный вид. Благодаря этому панель не скрипит. При желании всегда можно найти недостатки в любой модели. Так и с панелью ВАЗ 2114, но ее недостатки можно легко и быстро исправить самостоятельно.

А вот на видео красиво выглядит панель приборов ВАЗ 2114:

Составляющие приборной панели с их расшифровкой

Для начала остановимся на тех приборах, которые играют приоритетное значение. Среди них необходимо выделить следующие:

• указатель скорости движения;
• измеритель частоты вращения коленвала — тахометр;
• указатель Т охлаждающей жидкости;
• указатель уровня горючего.

Остановимся на них подробнее. Измеритель скорости движения или индукционный спидометр показывает водителю реальная скорость транспортного средства. Максимальная скорость составляет 200 км/ч. Шаг деления составляет 10 км/ч, а минимальная погрешность 5. В нижней части измерительного прибора находится цифровой экран с двумя строками. На электронном дисплее отражается информация о текущем и общем пробеге транспортного средства за всё время эксплуатации. Информация о скорости движения транспортного средства передается с датчика, который находится на КПП.

Измеритель частоты вращения коленчатого вала представляет собой электронный прибор, информация на который поступает от электронного блока управления. Шаг измерителя составляет 5 единиц. Оцифровка выполнена через каждые 10 единиц. Диапазон от 55 до 80 заштрихован красным цветом, свидетельствующий о критическом увеличении оборотов.

Чтобы получить реальное количество оборотов в минуту, необходимо значение на шкале умножить на 10. Например, если тахометр показывает 50 единиц, то в настоящий момент коленчатый вал вращается с оборотом 5000 оборотов в минуту. Если значение превышают 6000, то речь идет об экстремальных нагрузках, способных вызвать выход двигателя из строя.

Ниже тахометра приборная панель 2114 предлагает водителю получить информацию о температуре воздуха и текущем времени. Информация выведена на цифровой дисплей.

Как разобраться в панели приборов на ВАЗ 2114?

Задача приборной панели сводится к тому, чтобы своевременно предоставить водителю информацию о текущем состоянии отдельных узлов, датчиков, систем транспортного средства.

Если происходит отказ определённого агрегата, или возникает аварийная ситуация в процессе вождения, то автомобилист сразу получает данные на «циферблат». Все обозначения, лампочки, также их расположение стандартизированы, независимо от модели транспортного средства и производителя.

Благодаря унификации опытный водитель с первого взгляда понимает значение каждого индикатора. На автомобилях с инжекторным мотором модели ВАЗ 2114 все обозначения соответствует следующему схематическому изображению.

Ниже представлена таблица, позволяющая расшифровать обозначение значков на приборной панели. Здесь же автомобилисты смогут ознакомиться с обозначениями, которые использовались на более ранних модификациях автомобилей ВАЗ-2114.

Лампы приборной панели

Приборная панель дает водителю массу полезнейшей информации, позволяющей вести контроль за состоянием автомобиля, за процессом вождения, вовремя диагностировать поломки и исправлять их. Так, лампочка панели загорается по следующим причинам:

• Аккумулятор не заряжается.
• По той или иной причине зажат ручной тормоз.
• Не достаточное количество топлива в баке.
• Снизилось давление масла (что говорит о необходимости срочной остановки двигателя во избежание более серьезных последствий).
• Переизбыток воды в фильтре. Для того, чтобы вода не попала в насос, что может привести к поломке, нужно слить лишнюю воду из фильтра.
• Нарушена работа топливной системы.
• Произошел сбой в двигательной системе и многое другое.

Обозначение значков на панели приборов ВАЗ кнопки, индикаторы, лампочки, схема

Рядом с датчиком расположен цветовой индикатор — лампочка, которая загорается оранжевым цветом тогда, когда уровень топлива близок к критическому минимуму. При загорании лампочки необходимо в течение километров дозаправить автомобиль. Датчик температуры охлаждающей жидкости разделен градациями на 20 единиц. Минимальная температура — 50, максимальная — градусов.

Критическая зона температуры начинается с градусов, знаки на бортовом компьютере ваз 2114 отмечена красной штриховкой. Если охлаждающая жидкость четырнадцатой закипает, то необходимо тут же остановить автомобиль знаки на бортовом компьютере ваз 2114 заглушить двигатель, поскольку езда в таком режиме чревата серьезными неприятностями, вплоть до полной поломки мотора. Если не работает датчик температуры на приборной панели ВАЗнеобходимо проверить проводку, посредством которой датчик подведен к емкости с охлаждающей жидкостью.

Также возможно окисления контактов датчика, их необходим либо протереть растворителем, либо заменить датчик на новый. Также панель приборов на ВАЗ имеет блок световых индикаторов, который включает следующие значки:.

Как правило, причина во втором варианте. Для устранения проблемы полностью заполните бачек и проверьте контакты датчика уровня ТЗ, которые расположены на крышке емкости, на предмет окисления. Если горит значок двигателя на панельке, значит с силовым агрегатом четырнадцатой что-то не в порядке. Лучше всего съездить в СТО на диагностику, так вы обезопасите от возможных проблем.

Save my name, email, and website in this browser for the next time I comment. Ремонт и обслуживание ВАЗ своими руками.

Приборная панель. Что делать, если не горит подсветка панели приборов ваз Компьютер маршрутный автомобильный АМК — 1 шт. Компьютер маршрутный автомобильный АМК Паспорт — 1 экз. Упаковка — 1 шт. Компьютер имеет корпус, на передней части которого установлена панель с жидкокристаллическим индикатором далее — индикатор и знаки на бортовом компьютере ваз 2114 клавишами для управления компьютером. На задней стенке корпуса расположен разъем для подключения жгута автомобиля.

Семь клавиш служат для выбора нужной группы функций и выбора функций внутри группы и имеют следующее обозначение:. Карта переключения режимов индикации приведена в приложении В. При выключенном зажигании на индикатор выводится текущее время суток, ранее установленный будильник выдаст звуковой сигнал в назначенное время.

Изучаем обозначение значков на панели приборов ВАЗ 2114

Вид и сочетание пиктограмм, выводимых на индикатор, а также символы единиц измерения параметров определяют выбранную функцию. При отклонении напряжения бортовой сети звуковой сигнал вырабатывается с задержкой 10 с и имеет длительность 5 с и 5 с пауза, повторяется звуковой сигнал три раза.

Звуковой сигнал сопровождается выводом на индикатор значения контролируемого параметра. Корректируемые разряды параметра отмечаются миганием. Для уменьшения погрешности хода часов имеется возможность введения корректирующего коэффициента.

Максимальные значения корректирующего коэффициента равны? Одна единица коэффициента коррекции равна изменению хода часов на 0,35 с в сутки для положительных значений и 0,18 с в сутки для отрицательных значений. При этом на индикаторе появляется мигающее значение предельной скорости, при превышении которой вырабатывается звуковой сигнал знаки на бортовом компьютере ваз 2114.

При включенном освещении приборов регулировка уровня подсветки производится регулятором подсветки шкалы приборов автомобиля.

При этом на индикаторе будут высвечиваться все одиночные сегменты пиктограммычто является признаком режима регулировки уровня подсветки, а в цифровых разрядах будет высвечиваться число, соответствующее уровню подсветки в процентах от максимального значения. При удержании клавиш более 0,5 с включается режим автоповтора. Установленный уровень подсветки сохраняется до следующей коррекции. В память компьютера введены таблицы показаний ДУТ с дискретностью 3 л значения уровня топлива в промежуточных точках вычисляются интерполированием.

Знаки на бортовом компьютере ваз 2114 зависимости от типа автомобиля и типа комбинации приборов, установленной на автомобиле, для правильных показаний компьютером уровня топлива в баке необходимо установить одну из таблиц уровня топлива, записанных в памяти компьютера.

На автомобиле могут быть установлены комбинации приборов электромеханического типа — формирующие выходной сигнал уровня топлива с максимальным напряжением более 5 В, либо электронные комбинации приборов, формирующие выходной сигнал уровня топлива с максимальным напряжением до 5 В отличительным признаком этих комбинаций приборов является наличие жидкокристаллического индикатора одометра.

Процедура установки типа знаки на бортовом компьютере ваз 2114 приборов и соответствующей таблицы уровня топлива производится следующим образом:. Вследствие того, что ДУТ автомобиля имеет большой технологический разброс параметров, для увеличения точности показаний уровня топлива компьютером предусмотрен режим коррекции таблицы показаний ДУТ тарирования.

Пример — Е0. Если общее количество неисправностей равно 0, то номера неисправностей не отображаются. Возможные значения кодов неисправностей приведены в приложении Г. Компьютер может быть установлен на автомобили с двигателями, оснащенными различными типами ЭБУ.

Для установления связи с новым типом ЭБУ — выключить и затем включить зажигание.

При выборе типа ЭБУ на индикаторе отображаются:. Перечень параметров ЭБУ, отображаемых на индикаторе компьютера, приведен в приложении Г. Перечень идентификационных данных ЭБУ, отображаемых на индикаторе компьютера, приведен в приложении Г.

Это означает, что устройство парковки автомобиля исправно и готово к работе. Если расстояние до препятствия находится в пределах от 40 до см, то на индикаторе высвечивается расстояние в сантиметрах.

Если препятствие расположено по центру автомобиля, то высвечиваются оба символа. Показания компьютером параметров расхода топлива могут отличаться от действительных значений по различным причинам: погрешность ДРТ в автомобилях знаки на бортовом компьютере ваз 2114 карбюраторным двигателем, отклонение давления в топливной рампе или засорение форсунок в автомобилях с двигателем, оборудованным ЭСУД.

Номинальное значение корректирующего коэффициента равно в процентах. Показания напряжения бортовой сети корректируются в процессе изготовления компьютера и после ремонта компьютера, связанного с заменой литиевой батареи. Компьютер устанавливается в салоне автомобиля в специальное гнездо панели приборов рисунок 2 или в любое удобное для наблюдения место с учетом оптимального угла обзора индикатора, соответствующего положению стрелки часов на 10 ч 30 мин слева и сверху от перпендикуляра к плоскости знаки на бортовом компьютере ваз 2114с помощью кронштейна, входящего в состав КМЧ.

Подключение компьютера и датчиков к автомобилю проводить согласно рисунку 2 с помощью КМЧ позициями обозначены элементы КМЧ :. Примечание — При установке ДРТ на автомобили, в топливной системе которых нет возвратной магистрали, заглушку поз.

ДВТ установить внутри переднего бампера в знаки на бортовом компьютере ваз 2114 диаметром 12 мм на его нижней плоскости слева по ходу движения автомобиля. Подключение компьютера и датчиков между собой и к электрооборудованию автомобиля типа ВАЗВАЗ проводить в следующей последовательности:.

Компьютер вставить в гнездо панели приборов. В зависимости от типа комбинации приборов произвести установку таблицы знаки на бортовом компьютере ваз 2114 топлива в соответствии с 3. Подключение к цепям автомобиля производится к колодке жгута автомобиля, расположенной в нише для установки компьютера.

Примечание — ДВТ, устанавливаемый в автомобилях ВАЗможно использовать только совместно с одним из устройств: комбинацией приборов или компьютером, при этом цепь ДВТ от устройства, в котором этот ДВТ не используется, должна быть отключена.

Компьютер устанавливается с помощью кронштейна в салоне автомобиля в удобном для наблюдения месте с учетом оптимального угла обзора индикатора, соответствующего положению стрелки на 10 ч 30 мин слева и сверху от перпендикуляра к плоскости индикатора. Устройство парковки автомобиля состоит из блока управления, к которому подключены датчик импульсный R правыйдатчик импульсный L левый и жгут Знаки на бортовом компьютере ваз 2114, а также кронштейна для крепления датчиков к автомобилю по усмотрению потребителя.

Блок управления устанавливать в салоне автомобиля или в багажном отсеке, знаки на бортовом компьютере ваз 2114 устанавливать на заднем буфере автомобиля. Подробные рекомендации по вариантам установки датчиков имеются в сопроводительной документации на устройство парковки автомобиля РЮИБ. Подключение устройства парковки автомобиля к цепям автомобиля производить в соответствии с рисунком 4.

Транспортирование компьютера осуществляется любым видом транспорта, обеспечивающим его сохранность от механических повреждений и атмосферных осадков, в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.

Срок транспортирования компьютера от изготовителя к потребителю не должен превышать 9 месяцев с даты изготовления изделия. Отсчет ведется по маркировке изделия. Предприятие-изготовитель гарантирует соответствие компьютера требованиям ТУ 01 при соблюдении потребителем условий транспортирования, хранения и эксплуатации, установленных настоящим паспортом.

Гарантийный срок хранения компьютера в упаковке предприятия-изготовителя при соблюдении требований, установленных настоящим паспортом, должен быть не менее трех лет с даты изготовления. Еще не так давно на российских автомобилях за всеми параметрами следили по стрелкам на панели приборов. По приборам можно было узнать знаки на бортовом компьютере ваз 2114, наличие топлива в баке, температуру жидкости в системе охлаждения, давление масла, зарядку.

Но все данные были довольно приблизительные, и параметров не так уж и. В последнее время на многих современных легковых авто все чаще стали штатно устанавливать более знаки на бортовом компьютере ваз 2114 средства контроля, и таких девайсов становится все.

В наше время современная техника позволяет более точно следить за техническим состоянием транспортного средства и вовремя выявлять все неполадки в.

Разберем основные обозначения на панели ВАЗ детальнее. Тахометр; Тахометр ВАЗ – это стрелочное устройство, сигнал на которое подает бортовой компьютер четырнадцатой. На тахометр выводятся данные о количестве оборотов коленного вала в текущий момент времени.

Бортовой компьютер. Бортовой компьютер на автомобиле является электронным компьютерным устройством, предназначенным следить за состоянием различных узлов машины и передавать информацию автовладельцу. Девайс монтируется на панели правее комбинации приборов на одном уровне с знаки на бортовом компьютере ваз 2114.

На тех моделях ВАЗ, которые не комплектуются таким устройством, на панели приборов в штатном месте предусмотрена заглушка и должен присутствовать 9-контактный разъем для подключения устройства. Но многих обладателей ВАЗов моделей , штатная техника не устраивает своим ограниченным функционалом, и они стремятся установить более совершенный БК с большим набором контролируемых параметров.

Их можно понять — сейчас существует много разных моделей от разных производителей. БК Штат Х-1М. Он монтируется над штатным расположением маршрутного компьютера вместо кнопочных заглушек. На любом современном автомобиле невозможна эксплуатация знаки на бортовом компьютере ваз 2114 точного контроля всех процессов, происходящих в нём. При снятии аккумулятора происходит обнуление компьютера и стирание текущих данных о работе датчиков.

Вот в этом и скрывается основная проблема. Так как при установки аккумулятора обратно не соблюдаются элементарные условия для нормального дальнейшего функционирования автомобиля. Для этого необходимо выполнить правильное подключение нового аккумулятора, чтобы двигатель в последствии радовал своей работой, а не доставлял неприятности.

Прогреваем двигатель до рабочей температуры, желательно в движении. Устанавливаем клемму обратно. Прогреваем в течении минут, происходит сбор информации с датчиков бортовых систем.

Штатный бортовой компьютер ваз 2113 2114 2115 (обозначения, инструкция)

Выключаем зажигание для записи данных в память компьютера. Выключаем зажигание для записи в память компьютера данных от датчиков скорости, коробки, и. Доброго времени суток!

В чём причина? Установка компьютера на автомобиль 4.

Бортовой компьютер на ваз 2114 – значки, описание значков, функции

Пошаговая инструкция по самостоятельной замене тормозных колодок. Инструкция на штатный бортовой компьютер ВАЗ Бортовой компьютер ваз обозначение значков. Что из себя представляет бортовой компьютер ВАЗ ? Понравилась статья?

Поделиться с друзьями:. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован.

Комментарий Имя Email. Я согласен с условиями обработки данных. Leave this field empty. Вход сигнала расхода топлива. Импульсный сигнал прямо-угольной формы с частотой, пропорциональной расходу топлива. По этой линии компьютер обменивается информацией с ЭБУ. Вход сигнала напряжения с выключателя зажигания.

Сигнал с выключателя зажигания не является питанием знаки на бортовом компьютере ваз 2114, он информирует компьютер о том, что зажигание включено. Исполь-зуется для измерения напряжения бортовой сети. Вход сигнала ДВТ. Датчик меняет сопротивление в зависимости от температуры. Вход неотключаемого напряжения. Постоянное питание компьютера от бортовой сети автомобиля. Напряжение поступа-ет через плавкий предохранитель. Вход напряжения цепи подсветки шкалы приборов автомо-биля.

Сигнал управляет яркостью подсветки индикатора компьютера. Контакт соединен с корпусом автомобиля массой. Напряжение на контакте должно быть близким к нулю.

Входной сигнал уровня топлива. Контакт подключен парал-лельно к цепи сигнала ДУТ автомобиля. Место подключения — разъем комбинации приборов автомобиля.

Величина напряжения сигнала используется для вычисления уровня топлива в зависи-мости от типа комбинации приборов и установленной таблицы уровня топлива. Вход сигнала ДСА.

Расшифровка значков на приборной панели

Большинство современных автомобилей управляются электронными системами, поэтому оснащены большим количеством датчиков и сенсоров, которые отправляют информацию в бортовой компьютер транспортного средства. Значки на панели «торпеды» (так водители иногда называют приборную поверхность), играют одну из самых главных ролей при управлении авто: они отвечают за навигацию, сигнализируют об ошибке в работе или поломки машины.

Автомобилисту очень важно знать расшифровку значков на приборной панели, чтобы вовремя отреагировать на сбои во время езды. Тем более что не у всех марок картинка на щитке имеет одинаковое значение.

1. Почему значки разных цветов
2. Виды значков на панели приборов
3. Значки информационные
4. Предупреждающие значки
5. Сообщающие о неисправности
6. Предупредительные индикаторы
7. Тематическое видео

Почему значки разных цветов

Обозначения значков на панели приборов имеет разные цвета для того, чтобы водитель мог определить степень важности оповещения. Поэтому в приоритете именно цветовая классификация значимых «иероглифов»:

• Красный цвет индикаторов, как в поговорке о светофоре предупреждает: «Если видишь красный свет, стоп! Ни с места, ходу нет!». Он оповещает о серьезных нарушениях в системе управления или о несоблюдении норм безопасности (на пример, картинка, где у машинки открыта дверь или авто не снято с ручного тормоза).
• Желтый (оранжевый), «колер» может обозначать возникшую потребность в обслуживании или ремонте какого – либо узла или механизма.

Важно! Исключения составляют модели Renault. В них оранжевые значки означают нормальное функционирование противотуманных фар или системы обогрева заднего стекла.

• Если загорелся зеленый или синий цвет, можно быть спокойным. Запущенная система работает исправно и в штатном режиме. Можно начинать движение.

Практика показывает, что продолжать движение при некоторых значениях возможно (некоторые модели самостоятельно переходят в аварийный режим с ограничением скорости), но не в полную силу. Отечественная «классика», на пример, ВАЗ 2107, оснащена только «жизненно важными» предупредительными огнями на панели авто. Поэтому, ожидать от техники интеллектуальных решений не стоит, необходимо как можно быстрее обратиться в автосервис с целью диагностики и ремонта.

ВАЗ 2107

Цвет картинки имеет решающее значение, т. к. на панели управления, на пример, есть много эмблем с силуэтами машинок. Также, пиктограммы меняют цвет, в зависимости от состояния опции.

Важно! Опытные автомобилисты советуют приобрести личный ODB-2 сканер. С его помощью можно диагностировать причины «возгорания» иконок.

Виды значков на панели приборов

Большое количество сигнальных лампочек на щитке «торпеды» делятся на группы, в которых отражен функционал систем и узлов транспортного средства. В связи с совершенствованием технологий производства машин, увеличивается и количество символов на индикаторах. Помимо индикаторов расхода топлива, скорости движения и т. п., на панели изображены маленькие иконки.

Рассмотрим основные группы автомобильных изображений.

Значки информационные

Во избежание серьезных повреждений не игнорируйте предупреждение красной или желтой лампочки иконки.

1. Восклицательный знак на панели приборов, заключенный в круг, сообщает о неисправностях в тормозной системе. Если, ручной тормоз снят, а лампочка продолжает гореть, необходимо срочно обратиться в автосервис.
2. Если засветилась эмблема «машина с ключом зажигания», это свидетельствует о проблемах в двигательном отсеке (сбой датчика или электронной части трансмиссии). Для решения проблемы показана диагностика.
3. Загореться желтым может контур авто с восклицательным знаком. Это «Знак» для водителя гибридного транспорта о неполадках с электроприводом. Иногда сброс ошибки производят скидыванием клеммы АКБ (аккумуляторной батареи), но чаще данная манипуляция проблему не решает.
4. Загореться красным светом фигура автомобиля с открытыми дверцами (если сами двери закрыты), обозначает проблемы в контактах проводов «концевиков» дверей.
5. Гореть или мигать пиктограмма «скользкая дорога», если система стабилизации обнаружила участок скользкого покрытия, и самостоятельно снижает мощность двигателя, чтобы не пробуксовывать. Это нормально. Но, если рядом с данным индикатором появился ключ, перечеркнутый знак заноса или треугольник – система стабилизации дала сбой.
6. Изображение гаечного ключа информирует автомобилиста о сроках проведения техосмотра. После профилактики картинка исчезнет.

Предупреждающие значки

Данная категория пиктограмм на приборной панели указывает на возможные серьезные неполадки с автомобилем.

1. Изображение руля в желтом цвете нуждается в адаптации, а если он начинает гореть красным, то это серьезный сигнал – возможен отказ гидравлического усилителя руля (ГУР), или электрическом усилителе (ЭУР). Одновременно возникнут сложности с прокручиванием самого руля.
2. Противоугонная система неисправна, если лампочка иммобилайзера (красный автомобиль с ключом), горит постоянно, а не только тогда, когда противоугонная система активирована.
3. Знак омывателя загорается в случае недостаточного количества омывающей жидкости в бачке, а также при попадании мусора в патрубки. Также, в некоторых моделях символ может сообщать о несоответствии качества жидкости в емкости.
4. В зависимости от состояния охлаждающей жидкости, красная лампочка с градусной шкалой горит при перегреве, а другое изображение (расширительный бачок с расходящимися волнами), предупреждает об уровне жидкости ниже допустимой. Во избежание перегрева, емкость нужно заполнить.

Сообщающие о неисправности

Свечение данной группы индикации на «торпеде» сигнализирует о том, что проблема в работе автомобиля точно есть!

1. Значок аккумулятора, сообщает о разрядке аккумуляторной батареи, а значит и о падении напряжения в бортовой части авто. У авто с гибридом двигателя внутреннего сгорания (ДВС) и электродвигателя изображение дополняется надписью «MAIN».
2. Масленка, загорающаяся красным светом в начале или во время движения, говорит о снижении уровня или давления масла.
3. О проблемах с безопасностью пассажиров и водителя сигнализирует индикатор подушки. Он может выглядеть как «человек, сидящий в кресле и пристегнутый ремнем безопасности», так и иметь аббревиатуру из букв SRS и AIRBAG.
4. «Cheсk» или «значок инжектора» загорается желтым светом при ошибках в работе двигателя или его электронных систем. Требуется компьютерная диагностика в автосервисе.
5. Восклицательный знак в треугольнике сообщает о нарушении в функционировании электронной системы стабилизации.

Предупредительные индикаторы

Ряд значков на панели машины не играют главной роли при вождении автомобиля, но их сигналы игнорировать все же не стоит:

• ступня на педали авто напоминает водителю, что для разблокировки переключателя передач АКПП, необходимо нажать на тормоз, а «желтый ботинок» без закруглений по бокам советует выжать сцепление;
• «лира с зубчиками внутри» сообщает о падении в одном или нескольких колесах давления больше чем на 25%;
• изображение желтого овала, предупреждает о предельно допустимом износе шин.

Ознакомиться с полным перечнем индикации конкретно к марке своего «железного коня» можно в инструкции, прилагаемой к модели или в интернете. Ведь помимо основных иконок, существуют дополнительные символы, обозначающие ряд опций. Чем современнее автомобиль, тем большим функционалом он обладает.

Важно! Помимо внутренних иконок на панели управления, некоторые автомобили имеют специфические эмблемы на заднем и лобовом стекле.

Например, желтый круг с тремя черными точками внутри оповещает других участников движения, что у водителя данного авто проблемы со слухом. Значит, он может реагировать на световые сигналы.

Веселая фигурка человечка рядом с восклицательным знаком предупреждает злоумышленников о серьезной противоугонной системе, установленной в авто.

Тематическое видео

В видеоролике можно наглядно ознакомиться с основными и дополнительными знаками на панели автомобиля и получить исчерпывающую информацию об их «сигналах».

Что означают значки на панели ваз 2114

Описание кнопок на панели приборов ВАЗ 2114

Приобретая себе новый или подержанный автомобиль, первым делом владелец должен разобраться в том, как именно управлять машиной и всеми ее системами. Для этого следует знать распиновку панели приборов на ВАЗ 2114, поскольку именно об этом автомобиле мы сегодня говорим.

Предлагаем вашему вниманию подробное описание кнопок на приборной панели ВАЗ 2114, значков, лампочек и прочих приборов и индикаторов.

Основные приборы и их расшифровка

Разумеется, наиболее значимыми приборами на приборной панели являются:

• Спидометр;
• Тахометр;
• Указатель температуры ОЖ;
• Указатель уровня топлива в баке.

Давайте детальнее их изучим.

1. Спидометр. На ВАЗ 2114 предусматривается установка индукционного спидометра, который получает данные о скорости благодаря датчику, расположенному на коробке передач. Спидометр показывает текущую скорость движения автомобиля. Шкала разбита от 0 до 200 километров в час с шагом 10 километров в час. Подобные устройства имеют погрешность минимум 5 километров в час. Внизу по центру спидометра расположен дисплей с двумя строками. Она сообщает о текущем пробеге, а вторая — об общем пробеге, совершенном на этом автомобиле.
2. Тахометр. Он находится слева от спидометра. Тахометр является электронным прибором, который получает сигналы от бортового компьютера и отражает текущие обороты коленчатого вала. Шкала выполнена с делением в 5 единиц. Оцифровка — через каждые 10 единиц шкалы. Максимальная шкала тахометра — 80. Умножив это число на 100, мы получаем количество оборотов. К примеру, если на шкале 40, тогда коленвал крутится 4000 оборотов в минуту. Диапазон от 55 до 60 имеет красную заштриховку, а 80 полностью окрашен в красный. Это критические обороты, при дохождении стрелки до которых двигатель работает в экстремальных нагрузках и может выйти из строя. Внизу тахометра посередине отображается время и температура воздуха.
3. Указатель температуры ОЖ. За температурой охлаждающей жидкости следует постоянно следить, потому для этого на приборной панели предусмотрен соответствующий указатель. Он размещен слева от тахометра, сообщает о текущей температуре жидкости охлаждения. Данные поступают с соответствующего датчика. Деление выполнено с шагом 20 градусов. Оцифровка стартует от 50, затем идет 90 и 130. Опасная зона начинается с отметки 105 градусов. Если стрелка оказывается в этой зоне, двигатель нужно немедленно остановить, иначе возникнет перегрев и поломка.
4. Указатель уровня топлива. Он располагается справа от спидометра. На шкале указываются цифры и изображения, которые означают:
   1. 0 — бак пустой;
   2. 1/2 — бак заполнен наполовину;
   3. бак полный;
   4. Изображение бензоколонки вверху — бак заполнен максимально;
   5. Изображение бензоколонки снизу справа с оранжевой подсветкой — в баке осталось менее 6 литров топлива.

Лампочки, индикаторы значки

Имея перед собой фото значков, разобраться в их обозначении на панели приборов ВАЗ 2114 будет намного проще.

Значки выполнены в строгом соответствии с нормами и требованиями, что позволяет разобраться в их обозначении вне зависимости от модели, производителя. Все автомобильные компании должны унифицировать обозначения. Это позволяет понять их суть каждому водителю.

На ВАЗ 2114 с инжекторным двигателем последних версий обозначения находятся в нижней части приборной панели. Предлагаем соответствующую таблицу с расшифровками.

Кнопки и их обозначение

Теперь переходим непосредственно к кнопкам, которые также имеют свое законное место на приборной панели ВАЗ 2114.

1. Кнопка справа снизу относительно спидометра позволяет переключать температуру и время на цифровом дисплее. Если зажать ее на 5 секунд при стоящем автомобиле, сбросятся текущие данные пробега.
2. Сдвоенная кнопка с двумя переключателями. Кнопка с двумя фарами включает габариты, а кнопка с одной фарой — включает ближний свет.
3. Кнопка с нарисованными под углом штрихами и фарой включает передние противотуманные фары.
4. Кнопка с горизонтальными штрихами включает задние противотуманные фары.
5. Кнопка с прямоугольником включает обогрев заднего стекла.

На деле разобраться во всех кнопках, индикаторах и указателях не сложно. Наше описание кнопок приборной панели ВАЗ 2114 позволит в этом разобраться. Но лучше всего сесть в автомобиль вместе с инструкцией и наглядно во всем убедиться.

Ни в коем случае не игнорируйте сообщения приборной панели. Если своевременно отреагировать на сигнал о пустеющем баке, к примеру, вы сможете вовремя завернуть на заправку и не заглохнуть посреди дороги.

Правильная расшифровка значков на приборной панели автомобиля

Современные автомобили оснащаются множеством вспомогательных и важных систем для водителей, чтобы обеспечить комфорт и безопасность при езде. Тем не менее, многие теряются в значках, обозначенных на приборной панели транспортного средства, о чем стоит рассказать подробнее.

Современные модели. Несомненно, современные модели авто стали намного более надежными и комфортными, а каждый производитель стремится обеспечить богатое оснащение своих транспортных средств и сохранить при этом их бюджетную стоимость. Для каждой системы, что логично, предусмотрен отдельный значок на панели управления, но иногда с ними разобраться бывает затруднительно, особенно не зная, что именно означает та или иная картинка на дисплее.

Обычно компании стремятся использовать в качестве иконок пиктограммы собственной разработки, а в некоторых ситуациях водитель и вовсе не в силах расшифровать сигнал транспортного средства и понять, что нужно делать дальше.

Значки на дисплее. Стоит рассмотреть подробнее, как обычно располагаются значки на дисплее, чтобы быстрее ориентироваться в проблемной ситуации. К примеру, в первом ряду слева направо будут расположены:

• Передние противотуманные фары
• Неисправность усилителя рулевого управления
• Задние противотуманные фары
• Низкий уровень жидкости стеклоомывателя
• Износ тормозных колодок
• Значок включённого круиз-контроля
• Включены поворотные сигналы
• Датчик дождя и света
• Зимний режим
• Индикатор информационного сообщения
• Индикация работы свечи накаливания
• Мороз
• Индикация обнаружения бесконтактного ключа
• Ключ не обнаружен
• Батарея ключа нуждается в замене
• Опасное сокращение дистанции

Три последующие знака слева на втором ряду связаны с управлением авто, а именно это:

• Нажмите педаль сцепления
• Нажмите тормозную педаль
• Блокировка рулевой колонки

Чтобы включить дальний свет, нужно включить кнопку под номером 20, 21 — покажет низкий уровень давления в шинах, а 22 — включено ли наружное освещение. Кнопка под номером 23 отреагирует на его неисправность, а 24 свидетельствует, что перестал работать стоп-сигнал. Далее слева направо разместятся опции:

• Сломался сажевый фильтр
• Неполадки прицепного устройства
• Неполадки пневматической подвески
• Производится перестройка в другую полосу движения
• Перегрев катализатора
• Не пристёгнут ремень безопасности
• Стояночный тормоз активирован
• Аккумулятор неисправен

Далее в третьем ряду можно увидеть кнопки для следующих опций:

• Активация систем помощи при парковке
• Необходимо техобслуживание
• Работа передней оптики
• Сломан автоматический наклон фар
• Сломан спойлер сзади
• В кабриолете сломалась крыша
• Подушка безопасности сработает с ошибкой
• Сломан ручной тормоз
• В фильтр топлива попала вода
• Нужно активировать подушку безопасности
• Техническая поломка
• Ближний свет
• Требуется чистка воздушного фильтра
• Включение экономии топлива
• Спуск с горы
• Повысилась температура двигателя

В следующем последнем ряду кнопки не менее важны, они свидетельствуют о том, что:

• Сломана антиблокировочная система тормозов
• Проблемы топливного фильтра
• Нужно закрыть дверь
• Нужно закрыть капот
• Топливо находится на низком уровне
• Неисправность АКПП
• Система ограничения скорости
• Амортизаторы подвески
• Нужно пополнить уровень масла
• Функция обогрева для лобового стекла
• Нужно закрыть багажник
• Нужно включить систему стабилизации
• Датчики дождя
• Сломан двигатель
• Функция обогрева заднего стекла
• Функция очищения заднего стекла

Итог. Современные автомобили оснащаются множеством функций и систем, разобраться в которых бывает непросто. Можно в таком случае выучить или запастись «шпаргалкой» c пояснением, какая кнопка на панели управления за что отвечает.
