Ремонт подушки крепления КПП на ВАЗ 2110

Ремонт подушки крепления КПП на ВАЗ 2110

ВАЗ 2110 – это автомобиль, который комплектуется бензиновой силовой установкой, МКПП (5 ступеней). Данный вариант коробки отличается надежностью, а также неприхотливостью в обслуживании. Для продления ее рабочего ресурса нужно использовать оригинальные трансмиссионные масла, при ремонте – качественные и надежные комплектующие детали. Особое внимание в системе трансмиссии следует уделять такому элементу, как подушка крепления КПП.

Разновидности подушек КПП

Присутствующая коробка передач на автомобиле ВАЗ 2110 оснащена надежными запчастями, взаимодействие которых обеспечивает плавность хода транспортного средства. Следует отметить ее ремонтопригодность. Одним из элементов трансмиссии являются подушки КПП. Данные комплектующие детали могут быть следующих видов:

  • резинометаллические;
  • гидравлические.

В ценовом отношении дешевле резинометаллический вариант. Как правило, он чаще всего встречается на модели 2110. Резина может быть выполнена из полиуретана. Данный материал отличается повышенной износостойкостью, имеет хорошие амортизирующие свойства.

Гидравлические варианты хорошо справляются с приходящимися на них нагрузками, способны эффективно осуществлять гашение возникающих вибраций, когда происходит передвижение. Присутствующая опора по своей конструкции представляет собой корпус, имеющий две камеры со специальным наполнителем, между которыми имеется мембрана.

Неполадка с опорами коробки возникает редко. Способствует сокращению ее ресурса длительная эксплуатация транспортного средства по пересеченной местности, перепады температур. Из-за этого резина подушек теряет эластичность, разрушается. В результате, возникает необходимость проведения ремонтно-восстановительных работ.

Выявление неисправностей подушек

Металлическая основа подушки обеспечивает хорошую механическую поддержку КПП. Благодаря ей, данный агрегат надежно зафиксирован в штатном месте. Опора КПП 2110 имеет хорошую устойчивость к приходящимся нагрузкам, а также перепадам температур. Срок службы данной комплектующей детали находится в зависимости от условий эксплуатации транспортного средства. Способствует сокращению их ресурса попадание летящего от проезжей части грязи, песка и т.п.

Обратить внимание на состояние подушек нужно, если отмечаются следующие проявления:

  • вибрации в начале поездки;
  • посторонние стуки при совершении торможения;
  • гул.

В дополнении к этому может выбивать скорость. Среди причин данных проявлений может быть деформация подушки в результате сильного температурного воздействия. Также, отрицательно сказывается на ресурсе подушки КПП попадание на нее масла или антифриза.

Важно! Присутствие стуков, посторонних шумов со стороны скоростной коробки передач ВАЗ 2110 не всегда связано с тем, что подушки пришли в негодность. Данные проявления могут быть в результате поломки установленных зубьев шестерен, ослабли резьбовые соединения. Учитывая это, автотранспорт подлежит полноценной профессиональной диагностике.

Таким образом, если вовремя не сменить вышедшие из строя расходники на ВАЗ 2110, то в скором времени автомобилист может столкнуться с поломками двигателя, коробки переключения передач. В результате, ухудшится управление транспортным средством, возникнет необходимость его серьезного ремонта.

Особенности замены подушки коробки ВАЗ 2110

Осуществить ремонт возможно своими руками. Изначально стоить приобрести подходящие подушки для КПП на автомобиль ВАЗ 2110 (от производства Волжского резинотехнического завода). Также, нужны болты, гайки, шайбы, втулка кожуха.

Основные этапы замены подушки КПП ВАЗ 2110:

  1. Автомобиль заводится на смотровую яму.
  2. Поперек ямы кладется балка, на которую устанавливается домкрат (ближе к опоре).
  3. Визуально можно определить состояние опоры. При ее деформации, запчасть нуждается в замене.
  4. Чтобы снять подушку, необходимо открутить гайки ее крепления к коробке.
  5. Откручивается сквозной болт крепления.
  6. Снимается подушка.

Установка новой запчасти происходит в обратном порядке. Замена подушки на коробке не требует определенных навыков, на данную процедуру не требуется много времени.

Таким образом, замена подушки КПП ВАЗ 2110 может быть осуществлена самостоятельно. При проведении данной процедуры необходим набор ключей, домкрат. В нормальном состоянии изделия должны быть твердыми, периодически комплектующие детали стоит проверять на предмет целостности. Выделяется много признаков того, что подушки коробки пришли в негодность, например, вибрации рычага КПП, стуки, когда происходит переключение с 1 на 2 передачу. Оснащать автомобиль нужно только запчастями оригинального производства.

Ваз 2110 — Снятие коробки передач

Как самому снять и установить коробку передач на ВАЗ 2110 (инструкция)

Снятие и установку коробки передач на автомобиле ВАЗ 2110 необходимо производить с напарником. Порядок действий при выполнении снятия КП Снимаем аккумуляторную батарею Трос привода сцепления нужно отсоединить от вилки выключения сцепления и вынуть его из кронштейна на самой коробке передач

Далее нужно отсоединить колодку электрического жгута от датчика скорости. Сжимаем пружину и отсоединяем разъем

Откручиваем болт 1, он крепит кронштейн модуля зажигания к самой коробке передач ВАЗ 2110. Затем следующие 2 и 3 они служат для крепления КПП к двигателю автомобиля

Внизу коробки имеется еще один разъем подключения к датчику заднего хода. Его также нужно отсоединить

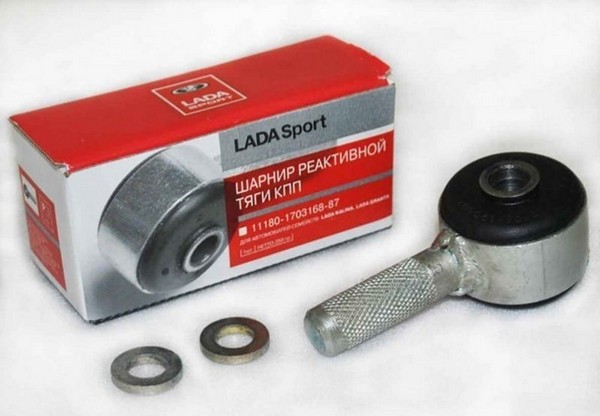

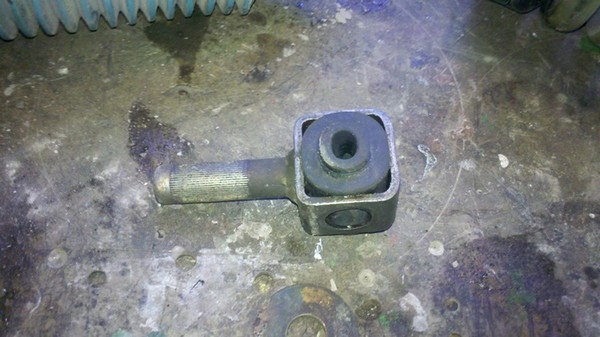

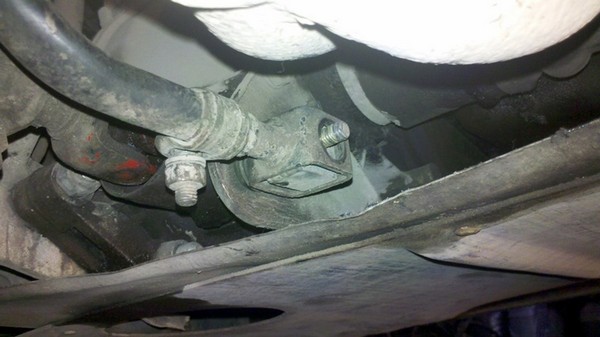

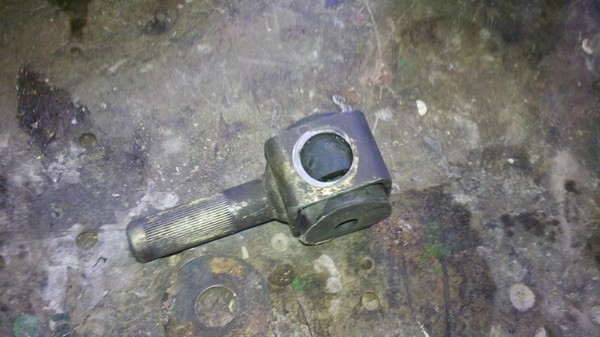

Затем нужно открутить два болта крепления реактивной тяги к КП

Ослабляем затяжку хомута крепления тяги переключения передач с последующим отсоединением ее от шарнира штока выбора передач, сдвинув ее назад.

Затем снимаем приводы колес при этом вместо одного привода вставляем заглушку, которую перевяжем проволокой или веревкой, чтобы она не вылетела во время снятия коробки ВАЗ 2110. Правый привод полностью снимать не обязательно, можно его отвести в сторону и повесить.

Чтобы проще было снять КП рекомендую ослабить два болта крепления шаровой опоры к поворотному кулаку

Откручиваем гайку нижнего правого крепления коробки передач 1 к двигателю. Обратите внимание, что на моделях с системой впрыска топлива под этой гайкой установлен поддерживающий кронштейн 2 впускной трубы, который нужно снять со шпильки.

Если понадобится можно ослабить гайку крепления кронштейна указанную стрелкой.

Затем нужно открутить обозначенные на нижнем рисунке гайки, после этого снимите крышку (1 сцепления) и (2 картера)

После этого откручиваем болт нижнего левого крепления коробки передач к двигателю

Вывешиваем двигатель. Для этой процедуры используем таль или доску

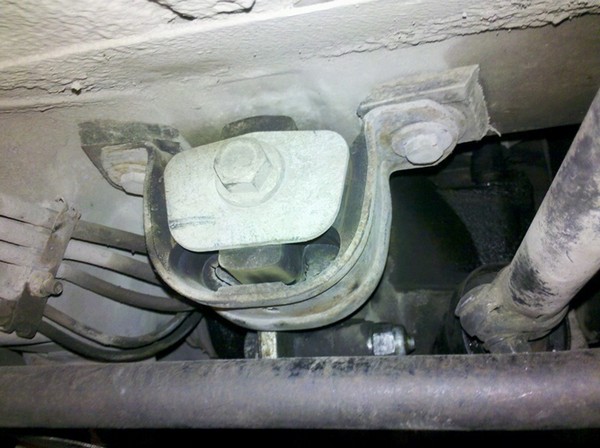

Снизу автомобиля отверните гайку крепления левой опоры силового агрегата.

Отверните две гайки крепления задней опоры силового агрегата к кузову.

Отверните два болта крепления задней опоры силового агрегата к коробке передач, удерживая вторым ключом гайки от проворачивания, и снимите опору.

Вставляя отвертку между картером сцепления и блоком цилиндров, сдвиньте коробку передач с направляющих втулок. При этом обязательно придерживайте ее

Сдвиньте коробку передач максимально назад, пропустив заднюю крышку коробки над растяжкой передней подвески (первичный вал должен выйти из сцепления). Если первичный вал не удается вывести из сцепления, отожмите двигатель в сторону. Опустив передний конец коробки, выньте ее из-под автомобиля.

Установите коробку передач в порядке, обратном снятию.

Как самому снять и установить коробку передач на ВАЗ 2110 (инструкция)
4.7 (93.33%) 3 голос[а]


Лада 2112 2006, 89 л. с. — своими руками

Машины в продаже

Лада 2112, 2007

Лада 2112, 2007

Лада 2112, 2005

Лада 2112, 2008

Комментарии 41

диск старый стоял вроде от 8ми клапанной, новый должен стоять на 16 клапанной, но ставится и 8 клапанную ), вроде бы так,4 пружины! ни диск ведомый от 16ти клопов лучше ставить и и на 8 клопов! ваще будет строгачь)

Диск выпуклой стороной в какую сторону ставить в сторону движка или коробки. И что будет если не правильно поставить?

Привет, а ступичные гайки откручивать не надо?

а втулка для центровки в комплекте не шла?

Как сцепление фирмы lUK спустя 1.5 года?

Я езжу на Toyota Opa #OpaStyle (до этого — Лада 2112 и Лада 2106)

А пробег какой?) стоит ставить?

сколько км на старом проехал?

На старом я проехал 14 тысяч, а сколько предыдущий известно только одному Богу.

Ребят а центровать обязательно? И по подробней если можно как центровать?

сам смогу снять каробку?

Ты человек взрослый, грамотный, конечно сможешь)

ребята на 2112 в коробке гремит, скоростя не включаются что может быть?

мб механизм выбора скоростей? Вскрывать надо и смотреть. ЧТо гадать то?)

Поменял сцепление, ставил Sachs. Теперь появился какой-то шум. Когда выжимаю вроде пропадает. Регулировал педаль чтобы была 12.5 см от пола, думал что слишком сильно до этого натянул, все равно шум есть. Центровал металлической центровкой. Единственное в комплекте был маленький пакетик вроде как смазка, про него я забыл и ничего не мазал, что им смазывать особо не понял, вроде как выжимной. В чем дело пока не понимаю. Может еще не притерлось.

Сцепление играет в автомобиле роль связующего звена между трансмиссией и двигателем. Этот элемент ДВС принимает на себя «удар» и все нагрузки, возникающие при передаче крутящего момента от двигателя — коробке передач. Поэтому сцепление можно условно отнести к расходным материалам, т. к. довольно часто изнашивается и требует немедленной замены. Повлиять на износ сцепления невозможно, ну разве что вы умудритесь переключать передачи без его участия, хотя в таком случае это не пройдет бесследно по отношению к другим частям мотора.

Регулировка КПП

Далеко не всегда для налаживания работы коробки необходимо ее снятие. Хотя если предусматривается замена подшипников КПП или другие ремонтные мероприятия, простой регулировкой не обойтись.

Регулировка требуется в нескольких ситуациях:

  • Недавно выполнялась замена подшипников первичного вала на ВАЗ 2110 или другой вид ремонта с обязательным снятием КПП;
  • Наблюдается постоянный вылет одной из скоростей;
  • Скорости переключаются туго, плохо, либо их выбивает непосредственно во время движения.

Ремонт своими руками и подготовительные работы

Стук начинается, когда переключается скорость с 1 на 2 или с 3 на 4. Так же стук раздается, когда происходит движение по проселочным дорогам на одной скорости. Сразу возникает одна мысль, гудит КПП. Что делать? Обращаться в автосервис или поискать причину самому. Надо автолюбителю, не специалисту, знать простую истину. На станциях техобслуживания за мелкий ремонт берутся с неохотой или вообще отказывают из-за загруженности. Могут, конечно, предложить выполнить . Так как такой ремонт принесет финансовую прибыль. А результат тот же. Стук под днищем останется. Поэтому не надо отчаиваться. Надо посетить автомагазин, купить необходимые запчасти:

  • 2 подушки в сборе, (выбирать производства Волжского резинотехнического завода или Балаково);
  • 2 болта М12х75; 4 шайбы диам. 12 мм;
  • 2 гайки — 12 мм с нейлоновой вставкой;
  • 2 болта М10х25; 6 шайб широких — 10 мм;
  • 2 граверные шайбы — 10 мм;
  • 1 втулку кожуха ГРМ ВАЗ-2108.
  • Загнать машину в гараж на смотровую яму:
  • Подключить лампу с закрытым фонарем;

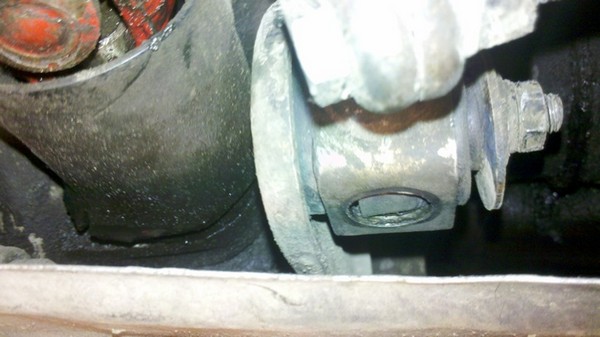

  • Визуально осмотреть места крепления подушек коробки. Стук может производить кулиса(см.), ударяясь о поперечную тягу. Все из-за того, что произошло провисание КПП. Промежуток от кулисы до тяги должно быть более 5 мм.

Примечание. Можно на время устранить этот дефект. Взять отрезок резинового шланга, разрезать его вдоль и одеть на кулису. Но это сделать только на временное использование.

Когда будет достаточно времени надо провести замену подушек крепления КПП. С этим желательно не затягивать.

При провисании коробки необходимо найти причину, устранить ее. Первое, попробовать затяжку гайки левой подушки на КПП. Из-за самопроизвольного откручивания ее, происходит провисание двигателя вместе с коробкой. Если не помогает эта операция, тогда надо поменять ее.

Замена резиновых опор

  • Домкратом поднять машину, установить на надежные подставки.
  • Поперек ямы положить балку или отрезок швеллера под коробкой.
  • Установить домкрат на нее, на верхнюю часть домкрата положить деревянную доску 50х100 мм – сечением, длиною около 20 см .
  • Домкратом поднять коробку, чтобы снять вес с подушки (домкрат устанавливать ближе к опоре подушки).

Примечание: никогда не выполнять работы под машиной, если не уверены, что она крепко и надежно установлена на крепкие опоры.

  • Осмотреть опоры для выяснения состояния. Если резина затвердела, растрескалась, отделилась от металла, значит надо их заменить. До начала проведения работ надо приготовить инструмент, вспомогательные принадлежности:
  • герметик;
  • две тары под болты и шайбы;
  • монтировку или большую отвертку;
  • домкрат;
  • ключи рожковые, головки.

Примечание: при всех работах связанных с ремонтом машины, необходимо отсоединить минусовую клемму аккумулятора.

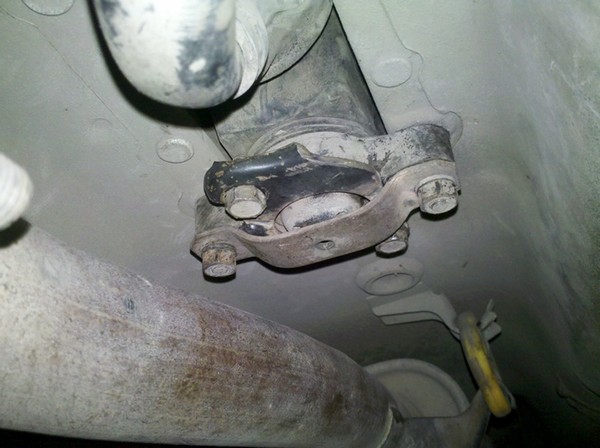

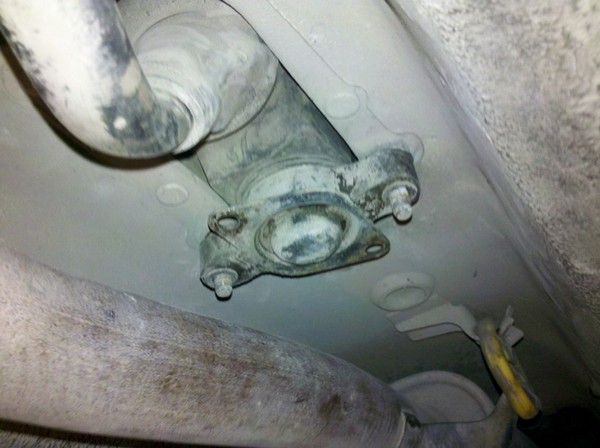

Снятие левой опоры:

  • открутить три гайки крепления подушки к коробке,
  • открутить сквозной болт крепления к раме кузова;
  • снять левую подушку.
  • открутить два сквозных болта на коробке;
  • тоже два глухих болта крепления к кузову, снять вместе с хомутом.

Примечание: при выполнении ремонтных работ без профессиональных навыков, болты, гайки, шайбы складывать в отдельные емкости и подписывать. Чтобы при сборке можно было легко проводить работу.

  • Старые резиновые опоры отсоединить от узла передач (для облегчения работ можно использовать большую отвертку).
  • Установку их производить в обратном порядке.

Примечание. При установке болтов и гаек использовать динамометрический ключ, чтобы не перекручивать, не сорвать резьбу болтов или шпилек. Резину опор после установки покрыть герметиками для защиты от воды и раннего разрушения.

Во время работ следует соблюдать следующее:

  • При установке новых подушек коробка должна подняться по высоте около 5 мм.
  • Так же установить дополнительную , это подаст двигатель вперед, что уменьшит нагрузку на КПП или произвести установку дополнительной подушки на коробку.
  • Внимательно осмотреть низ кузова в районе креплений коробки. Там заводом-изготовителем оставлены отверстия для крепления этой опоры.

Примечание: устанавливать дополнительную опору надо с зазором, для этого установить шайбы под корпус подушки. Иначе вибрация от нее передается на днище кузова.

Такое дополнительное решение крепит ее жестче, что исключит стук кулис о тягу. Самым важной деталью являются опоры. При поврежденных или изношенных резиновых опорах, вибрация, происходящая при наборе скорости, повреждает трансмиссию машины. Для проведения самостоятельной замены опор КПП необходимо прочитать соответствующую литературу.

Просмотреть также нужно видео — ролики по проведению ремонта. Кроме того будет полезно внимательно изучить фото, чтобы проводить работы по порядку, и не торопясь, изучить пошаговые инструкции. Как правило, цена опор коробки в автомагазинах в пределах – 450 руб, а стоимость дополнительной подвески – 1000 руб. Поэтому надо проявлять внимательное отношение к автомобилю. Он будет верою и правдою служить заботливому хозяину.

Опора рычага переключения передач в сборе СЭВИ-ЭКСПЕРТ ВАЗ 2110-2112, Приора, Гранта

Артикул: SV 6001

  • Гарантируем быструю обработку Вашего заказа в рабочее время (мы работаем с 11:00 до 20:00, суббота и воскресенье — выходные дни).
  • Гарантируем надёжную упаковку Вашего заказа (при отправке его Почтой России или транспортной компанией).
  • Гарантируем максимально оперативную отправку оплаченного заказа (в течение 1-4 рабочих дней после поступления оплаты).
  • Гарантируем возврат денег или обмен на другой товар (с перерасчётом) в течение 14 дней с момента получения заказа
    (товар должен быть исправным, без следов установки, стоимость доставки не компенсируется).
  • Гарантируем бесплатный обмен товара (транспортные расходы за наш счёт), в случае если приобретённый товар оказался с дефектом.

  • Описание
  • Отзывы

Технические преимущества:
— Применена инновационная технология USPK в изготовлении резины: эластичность +37%, твёрдость +20%.

Потребительские преимущества:
— Улучшено гашение вибраций.

ПРИМЕНЯЕМОСТЬ: ВАЗ 2110, 2111, 2112, ВАЗ 2170, 2171, 2172 (Лада-Приора), ВАЗ 2190 (Лада-Гранта).
Гарантия производителя: 2 года без ограничения пробега.
Количество: 1 штука в сборе.

Задняя подушка коробки передач ваз 2110

Механические коробки передач зарекомендовали себя как надежные и неприхотливые устройства, но даже в таком «железе» появляются неисправности. Найти проблему бывает достаточно сложно, так как в КПП ВАЗ 2110 очень много деталей. Прочитав этот материал, автомобилисты смогут не только выявить дефект в работе коробки передач, но и самостоятельно решить проблему. Для примера будут рассмотрены наиболее встречающиеся неисправности, с которыми приходится сталкиваться владельцам «тазов».

Важно! Замена и устранение неисправности в коробке передач выполняется при помощи стандартного набора инструментов (отвертки, ключи, WD-40, напильники, ветошь). Также в гараже должна быть смотровая яма и домкрат.

Коробка передач – устройство и расположение

В автомобиле ВАЗ 2110 установлена пятиступенчатая механическая трансмиссия с двумя валами. Можно выделить две основные задачи КПП:

  • Смена скорости – за счет изменения крутящего момента происходит переключения скоростных режимов.
  • Направление движения – переход на заднюю передачу заставляет коленчатый вал крутиться в обратную сторону, как результат, автомобиль едет назад.

Коробка в автомобиле ВАЗ 2110 состоит из двух валов – ведущего и ведомого, которые также называются первичным и вторичным. В каждом волу есть блок шестерен, за счет которых происходит регулировка крутящего момента. Также в картере КПП присутствует главная передача (при помощи сцепления она соединяется с коленчатым валом) и дифференциал. Органом смены скоростей является рычаг, который выходит в салон автомобиля. Чтобы добраться до коробки, необходимо удалить крепления и в капоте, и под машиной. Вместе с двигателем трансмиссия образует силовую установку.

Неисправности и пути их решения

Некоторые дефекты можно устранить своими руками, но для этого нужно научиться определять, какой именно дефект мешает нормальной работе коробки передач. Ниже перечислены основные неисправности:

  • Болтается рычаг. Причиной могут быть изношенные подушки коробки и мотора. Также «виновниками» могут быть другие детали. Ниже приведена инструкция по замене подушек и рычага.
  • Шум в КПП ВАЗ 2110 при переключении. Причин может быть несколько: износились детали, используется плохая смазка или ее уровень упал ниже минимума, также в рабочую жидкость могла попасть вода. В случае с изношенными деталями поможет только замена. Что касается смазки, то ее качество и наличие в ней воды можно проверить щупом.
  • Происходит произвольное выключение передач. Этот дефект появляется при износе деталей – необходим осмотр для определения причины самопроизвольного выключения. Также неисправность появляется из-за неправильной работы приводов, которые нужно отрегулировать.

Совет! Чтобы не тратить много времени на поиски неисправности, рекомендуется свозить автомобиль на СТО, где профессионалы выполняют диагностика. Последующая ремонт и замена могут быть выполнены своими руками.

Болтается рычаг: ремонт своими руками

Чтобы определить, почему ручка болтается, ее нужно демонтировать. Выполняется работ по следующей схеме:

    Рычаг держит кожух, поэтому его необходимо демонтировать, при этом рычаг должен оставаться на месте. Выполняется эта операция при помощи ключа на «13»;

Замена подушки

Здесь важным моментом является поиск изношенной подушки. Чтобы узнать, какую из них менять, ВАЗ 2110 необходимо поднять домкратом, а затем установить на подпорки. Далее домкрат нужно завести под поддон. Чтобы обезопасить себя во время работы, необходимо положить деревянный брусок между домкратом и поддоном. Мотор нужно снять с опоры и вывесить. Теперь можно осмотреть его подушки и найти дефектную. Из-за поврежденной подушки не только болтается рычаг, но и весь салон – уровень комфорта заметно падает. Новая подушка обойдется примерно в 200 рублей.

Замена проходит следующим образом:

  1. От батареи отсоединяется минусовая клемма. ВАЗ 2110 необходимо поднять домкратом;
  2. Далее мотор нужно поднять таким образом, чтобы можно было добраться до поврежденной подушки;
  3. Следующий шаг – это откручивание сквозного болта, который держит опору;
  4. После снятия крепления можно отсоединить от силовой установки. Перед установкой новой подушки болт нужно обработать фиксирующим гереметиком, а после этого закрепить ее на штатном месте. Готово, замена завершена.

Замена подушки коробки

Если автомобиль в эксплуатации более трех лет, то начинает где-то постукивать, где-то вылезает скрип. При наборе скорости, при движении по разбитым дорогам начинается стук под днищем машины.
Стук бывает слышен и в месте расположения коробки передач (КПП). На ваз 2110 замена подушки КПП, о которой пойдет речь в статье, способна полностью решить проблему.
Замена подушек кпп ваз 2110 – дело несложное, с которым может справиться каждый.

Ремонт своими руками и подготовительные работы

Замена подушки кпп ваз 2110

Стук начинается, когда переключается скорость с 1 на 2 или с 3 на 4. Так же стук раздается, когда происходит движение по проселочным дорогам на одной скорости.
Сразу возникает одна мысль, гудит КПП. Что делать? Обращаться в автосервис или поискать причину самому.
Надо автолюбителю, не специалисту, знать простую истину. На станциях техобслуживания за мелкий ремонт берутся с неохотой или вообще отказывают из-за загруженности.
Могут, конечно, предложить выполнить ремонт КПП. Так как такой ремонт принесет финансовую прибыль.
А результат тот же. Стук под днищем останется.
Поэтому не надо отчаиваться.
Надо посетить автомагазин, купить необходимые запчасти:

  • 2 подушки в сборе, (выбирать производства Волжского резинотехнического завода или Балаково);
  • 2 болта М12х75; 4 шайбы диам. 12 мм;
  • 2 гайки — 12 мм с нейлоновой вставкой;
  • 2 болта М10х25; 6 шайб широких — 10 мм;
  • 2 граверные шайбы — 10 мм;
  • 1 втулку кожуха ГРМ ВАЗ-2108.

Примечание: все резиновые подушки для ремонта ВАЗ и другие модели машин желательно покупать именно этих производителей, так как при изготовлении они используют натуральный каучук. Это не реклама, а годы практики.

  • Загнать машину в гараж на смотровую яму:
  • Подключить лампу с закрытым фонарем;
  • Визуально осмотреть места крепления подушек коробки. Стук может производить кулиса(см.Замена кулисы на ваз 2110 своими силами), ударяясь о поперечную тягу.
    Все из-за того, что произошло провисание КПП. Промежуток от кулисы до тяги должно быть более 5 мм.

Примечание. Можно на время устранить этот дефект.
Взять отрезок резинового шланга, разрезать его вдоль и одеть на кулису. Но это сделать только на временное использование.

Когда будет достаточно времени надо провести замену подушек крепления КПП. С этим желательно не затягивать. При провисании коробки необходимо найти причину, устранить ее.
Первое, попробовать затяжку гайки левой подушки на КПП. Из-за самопроизвольного откручивания ее, происходит провисание двигателя вместе с коробкой.
Если не помогает эта операция, тогда надо поменять ее.

Замена резиновых опор

Замена подушки на кпп ваз 2110

  • Домкратом поднять машину, установить на надежные подставки.
  • Поперек ямы положить балку или отрезок швеллера под коробкой.
  • Установить домкрат на нее, на верхнюю часть домкрата положить деревянную доску 50х100 мм – сечением, длиною около 20 см.
  • Домкратом поднять коробку, чтобы снять вес с подушки (домкрат устанавливать ближе к опоре подушки).

Примечание: никогда не выполнять работы под машиной, если не уверены, что она крепко и надежно установлена на крепкие опоры.

  • Осмотреть опоры для выяснения состояния. Если резина затвердела, растрескалась, отделилась от металла, значит надо их заменить.
    До начала проведения работ надо приготовить инструмент, вспомогательные принадлежности:
  • герметик;
  • две тары под болты и шайбы;
  • монтировку или большую отвертку;
  • домкрат;
  • ключи рожковые, головки.

Примечание: при всех работах связанных с ремонтом машины, необходимо отсоединить минусовую клемму аккумулятора.

Ваз 2110 подушка кпп

Снятие левой опоры:

  • открутить три гайки крепления подушки к коробке,
  • открутить сквозной болт крепления к раме кузова;
  • снять левую подушку.
  • открутить два сквозных болта на коробке;
  • тоже два глухих болта крепления к кузову, снять вместе с хомутом.

Примечание: при выполнении ремонтных работ без профессиональных навыков, болты, гайки, шайбы складывать в отдельные емкости и подписывать. Чтобы при сборке можно было легко проводить работу.

  • Старые резиновые опоры отсоединить от узла передач (для облегчения работ можно использовать большую отвертку).
  • Установку их производить в обратном порядке.

Примечание.
При установке болтов и гаек использовать динамометрический ключ, чтобы не перекручивать, не сорвать резьбу болтов или шпилек. Резину опор после установки покрыть герметиками для защиты от воды и раннего разрушения.

Дополнительная опора на кпп и двигатель

  • При установке новых подушек коробка должна подняться по высоте около 5 мм.
  • Так же установить дополнительную подушку двигателя, это подаст двигатель вперед, что уменьшит нагрузку на КПП или произвести установку дополнительной подушки на коробку.
  • Внимательно осмотреть низ кузова в районе креплений коробки. Там заводом-изготовителем оставлены отверстия для крепления этой опоры.

Примечание: устанавливать дополнительную опору надо с зазором, для этого установить шайбы под корпус подушки. Иначе вибрация от нее передается на днище кузова.

Крепление подушки кпп ваз 2110

Такое дополнительное решение крепит ее жестче, что исключит стук кулис о тягу. Самым важной деталью крепления коробки передач являются опоры.
При поврежденных или изношенных резиновых опорах, вибрация, происходящая при наборе скорости, повреждает трансмиссию машины. Для проведения самостоятельной замены опор КПП необходимо прочитать соответствующую литературу. Просмотреть также нужно видео — ролики по проведению ремонта.
Кроме того будет полезно внимательно изучить фото, чтобы проводить работы по порядку, и не торопясь, изучить пошаговые инструкции. Как правило, цена опор коробки в автомагазинах в пределах – 450 руб, а стоимость дополнительной подвески – 1000 руб.
Поэтому надо проявлять внимательное отношение к автомобилю. Он будет верою и правдою служить заботливому хозяину.

Замена подушки кулисы в ваз 2110 собственными силами

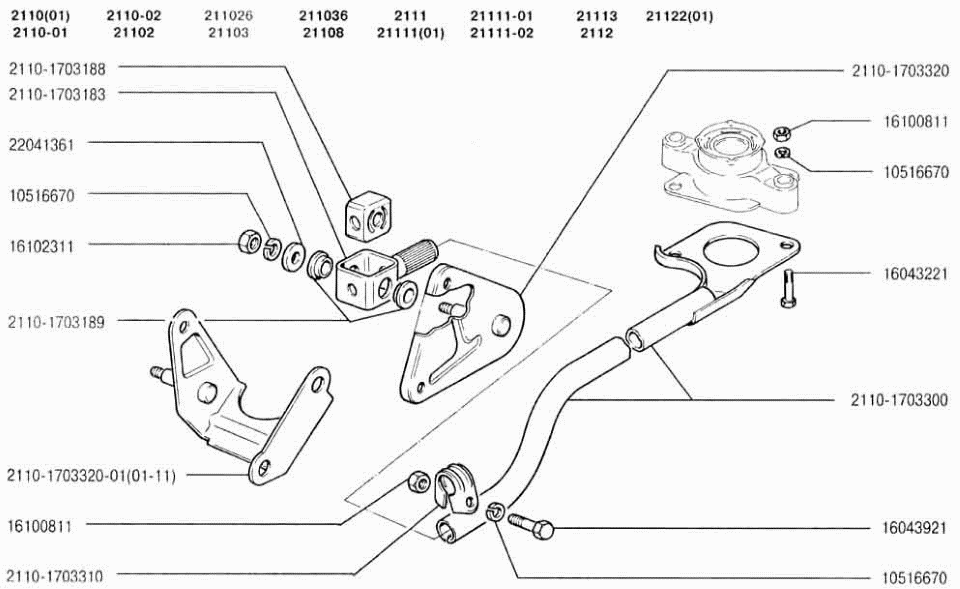

Снятие и разборка привода управления коробкой передач

Разбираем привод для замены втулок оси рычага переключения передач и шаровой опоры рычага. Пластмассовые втулки оси рычага меняем при большом люфте в соединении рычага с тягой привода. Детали шаровой опоры меняем при их большом износе или поломке. Тягу управления меняем при ее деформации. Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола»). При необходимости замены пластмассовой накладки кронштейна блокировки передачи заднего хода, которая может быть изношена сопряженной деталью при длительной эксплуатации…

…ключом «на 10» отворачиваем две гайки верхнего крепления накладки…

…и болт нижнего крепления.

Снимаем накладку кронштейна. Замену втулок оси рычага переключения передач, а также всех пластмассовых (подверженных износу) элементов шаровой опоры рычага можно выполнить в салоне автомобиля, не демонтируя весь привод. Для наглядности показываем эти операции на снятом приводе. Для снятия привода необходимо освободить крепление обоймы шаровой опоры снизу автомобиля и резинового чехла в салоне автомобиля. Головкой «на 10» отворачиваем…

…шесть гаек крепления к кузову прижимной пластины привода.

Снимаем прижимную пластину. Снимаем защитный чехол со шпилек крепления прижимной пластины. Снизу автомобиля снимаем брызговик силового агрегата (см. «Снятие брызговика силового агрегата») и демонтируем реактивную тягу привода (см. «Снятие реактивной тяги»). Помечаем положение тяги управления относительно хвостовика шарнира штока переключателя передач.

Накидным ключом «на 13» ослабляем затяжку гайки стяжного болта хомута крепления тяги управления к хвостовику шарнира штока переключателя передач. Шлицевой отверткой разжимаем хомут и сдвигаем его по тяге. Снимаем тягу управления с хвостовика шарнира штока.

Снимаем механизм с тягой управления, выводя рычаг переключения передач из отверстия в полу.

Для восьмиклапанников

  1. Подготовьте автомобиль к ремонту: установите его на ровной поверхности, подложите под задние колеса упоры, снимите защиту двигателя.
  2. Отверните болт натяжителя ремня генератора, и снимите ремень (ключ на 13).
  3. Домкрат установите под двигатель, подложите под его верхнюю часть толстый деревянный брус или доску. Приподнимите двигатель так чтобы снять нагрузку на его опоры.
  4. Открутите гайку центрального крепления правой подушки
    (ключ на 15).
  5. Отверните болты фиксации подушки
    к кронштейну (ключ на 13).
  6. Снизу со стороны правой арки открутите 3 болта крепления кронштейна к лонжерону (ключ на 17).
  7. Снимите кронштейн и замените старую подушку на новую.
  8. Монтаж произведите в обратном порядке.
  9. Передвиньте домкрат под КПП, и приподнимите ее.
  10. Отверните гайку центрального крепления левой подушки
    (ключ на 15).
  11. Отверните два болта крепления опоры, и снимите ее (ключ на 13).
  12. Замените ее и соберите конструкцию в обратном порядке.
  13. Отверните две гайки на 17, крепящие подушку к кузову, а затем еще две гайки ее крепления к КПП (работы по снятию и замене задней опоры проводятся со стороны днища автомобиля).
  14. Снимите заднюю опору.
  15. Открутите гайку крепления подушки к кронштейну (ключ на 19). Замена переднего сальника коленвала ваз замена поршневой ваз 2110 8 ваз 2110 8 клапанов. Снимите старую подушку, поставьте новую.
  16. Установите заднюю опору в обратном порядке.

Появление звука, люфта и скрипа

Замена подушки кулисы

Если говорить в целом, то появление звука в кулисе свидетельствует либо об износе, либо об изначальном низком качестве подушки и оба варианта по существу равносильны, так как выход лишь один – замена подушки кулисы ваз 2110. Многие автомобили ВАЗ в силу особенностей строения конструкции имеют зачастую опору, мягко говоря не высокого качества. Этот факт становится очевидным, когда автомобиль едет не по ровной поверхности. Звук насколько ощутим, что становится заметным даже водителю, который находится в относительной звуковой изоляции.

Примечание: Если в автомобиле слышен звук, которого раньше не было, при первой же возможности необходимо заехать в службу технического обслуживания или в собственный гараж для установления причины дефекта. Так как если сразу не выявить дефект, то экономические расходы будут в разы выше. Поскольку лучший способ борьбы – это в первую очередь профилактика.

Замена подушки кулисы на ваз 2110

Как заменить кулису на ВАЗ 2110?

Коробка переключения передач является одним из самых сложных агрегатов транспортного средства. Тем не менее это вовсе не значит, что ее ремонт нельзя производить в домашних условиях своими силами. Сейчас мы вам расскажем, что представляет собой кулиса ВАЗ 2110, каковы могут быть причины ее неисправности и как произвести ремонт механизма.

Альтернативные опоры

Замены подушка кулиса ваз 2110

Учитывая давнюю проблему Самары и десяток, производитель выпустил сразу целую серию альтернативных подушек:

Рассмотрим теперь их особенности:

  • Опора ОАО-БРТ и особенность её строения заключена в шарнирном изделие, которое заменило на этом месте подшипник. На первый взгляд выглядит панацеей, так как общий принцип работы вроде как понятен: создатели данной технической новинки использовали элемент, который обладает повышенной жёсткостью в радиальном направлении. На первый взгляд звуки должны исчезнуть и автомобиль стать бесшумным на не ровных дорогах, однако, полностью согласиться с этим фактом не позволяют противоречивые отзывы непосредственно самих автомобилистов.
  • Альтернативой ОАО-БРТ является СС-20, где на место штатного подшипника была установлена стальная втулка, которая полностью приварена в резиновый демпфер. Производитель данной новинки утверждает, что СС-20 полностью исключить появление лифтов и посторонних звуков. Причем производитель прямо обещает, что СС-20 сможет гарантировать классическое поведение кулисы(см.Замена кулисы на ваз 2110 своими силами): независимо от рельефа дорожного полотна, рычаг будет стабильным и без посторонних звуков.
  • Разработчики «Ассоми» смело утверждают, что использование специальной рецептурной резиновой смеси, полностью сгладит все удары и звуковые шумы, тем самым значительно повысив общий уровень комфортности автомобиля.

Ваз 2110 КПП кулиса

Итак, необходимо выбрать кому верить, ведь на выбор предоставляется огромное количество производителей, которые все в один голо гарантируют высокое качество своей продукции. И главное гарантируют, что именно им удалось создать универсальный высокотехнологичный продукт, который обладает наибольшей эффективностью с практической точки зрения.

Примечание. Только вот не совсем понятно, почему некоторые производители подушки кулисы используют резиновые ушки, которые быстро ломаются?

Практическая особенность альтернативного выбора

К сожалению, «Ассоми» и СС-20 довольно таки трудно найти в местных магазинах, в будущем безупречно они поступят в широкую продажу, однако, когда точно это случится ответить невозможно. Всё зависит от владельцев магазинов. На выбор автомобилисту в основном предлагаются импортные изделия, а также от национального производителя, но только стандартные. Следует объективно понимать, что качество импортной продукции существенно разнится в сравнении с национальными стандартными заводскими моделями, впрочем как и цена. Поэтому, если терпит время, лучшего всего заказать самостоятельно национальную альтернативу через интернет, которая по цене значительно ниже зарубежного аналога, а качество практически идентичное.

Замена подушки кулис собственными руками

  • автомобиль ставим на эстакаду;
  • заходим в салон;
  • снимаем чехол и пластиковую ручку сверху;
  • специальными плоскогубцами (утконосом) вынимаем стопорное кольцо;
  • залезаем под автомобиль;
  • подушку кулисы держат четыре гайки, которые нужно открутить.

Примечание. Стоит отметить, что стандартное кольцо вынимается очень легко, ведь на ней имеются специальные ушки. Если куплен новый импортный комплект подушки кулисы, то там имеется другое стопорное кольцо без ушек, но его лучше не ставить, а пользоваться старым.

После замены дефекты опоры кулисы в большинстве случаев не определяются.Сборка осуществляется строго в обратном последовательности: ставится опора, которая фиксируются гайками. Закрепить выше перечисленный теоретические аспекты замены подушки кулисы, необходимо с помощью фото и видео материалов. Инструкция,как выполнить замену своими руками, будет максимально эффективной, если иметь некоторое визуальное подкрепление. В большинстве случаев, цена вопроса невелика, но всё зависит непосредственно и от качества самой детали. Так же на нашем ресурсе Вы можете узнать о замене короткоходной кулисы.

Регулировка

Теперь поговорим о том, как можно кулису отрегулировать, если она подает первичные признаки неисправности.

  1. Первым делом постарайтесь всеми правдами и неправдами включить первую передачу.
  2. Установите машину на эстакаде, включите ручной тормоз, подставьте дополнительные опоры под колеса, чтобы избежать движения автомобиля.
  3. Не выключайте первую передачу на коробке.
  4. Внизу найдите хомут, который удерживает кулису, фиксирует его. Для этого придется залезть под капот. С поиском коробки передач у вас не должно возникнуть проблемы. Хомут нужно ослабить.
  5. Теперь возвращайтесь в салон. Ваша задача — сдвинуть рычаг коробки максимально влево. Если начнете дергать ручку вперед или назад, кулиса с большой долей вероятности соскочит. Вам это не нужно.
  6. Возвращайтесь под автомобиль, обратно затягивайте хомут.
  7. Во множестве случаев хватает простого смещения кулисы относительно карданчика буквально на несколько миллиметров.

При регулировке обратите внимание на состояние карданчика. Он может потребовать замены в случае износа.


Работа кипит

Доработка

Сейчас многие владельцы ВАЗ 2110 обсуждают возможности доработки, усовершенствования коробки переключения передач путем замены кулисы со стандартной на короткоходную.

Короткоходка является результатом самостоятельного тюнинга. Проводить подобную работу или нет, решайте сами. Но с точки зрения эффективности работы КПП, установка короткоходной кулисы идет только на пользу, поскольку передачи начинают переключаться более четкое.


Короткоходка

Чтобы установить себе короткоходку, не обязательно полностью демонтировать штатный вариант.

Для этого вам необходимо выполнить несколько операций:

  • Нужно просто разобрать шаровую опору с внешней стороны;
  • Далее разжимается металлическое кольцо опоры и разводятся лапки, выполненные из пластмассы;
  • Так выйдет шар;
  • Теперь отключается от опоры тяга, и к тяге приваривают небольшой кусочек трубы и кусочек листового металла хорошей прочности;
  • Обязательно поднимите вверх шарнир с крючком, иначе ошибочных включений скоростей будет не избежать.

Установка короткоходки повлечет за собой необходимость прикладывания большего усилия при включении той или иной передачи. Но с другой стороны, переключение становится четким и плавным. Потому решайте сами, с каким вариантом вам будет лучше — стандартным или короткоходным.

Доработка и удаление реактивной тяги КПП ВАЗ 2110, 2111, 2112

1. Доработка реактивной тяги КПП ВАЗ 2110, 2111, 2112

Давно хотел что-нибудь сделать с реактивной тягой КПП. Идиотская конструкция этого узла, стала жестко меня раздражать скрипами и люфтами.

В последнее время, переключение передач стало невнятным, приходилось искать и попадать, особенно в 1 и 2 передачи. Переключения сопровождались скрипом этой самой тяги, а если точнее, то её шарнира. Случайно наткнувшись на тюнячий шарнир реактивной тяги, решил его поискать, но в наших магазинах его не нашел, да и ценник на него великоват

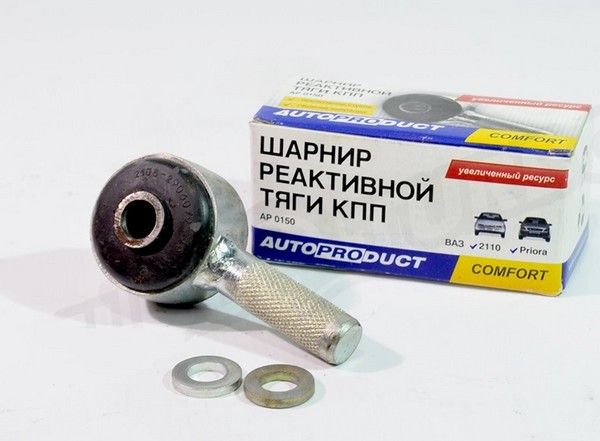

Пока искал этот шарнир, наткнулся на вазовском форуме на альтернативное решение. Сделать тюнячий шарнир по типу сайлентблока, из штатной проушины и волговской резинки.

Для этого понадобилось две резинки переднего амортизатора от Волги. Цена ничтожная, около 20р.

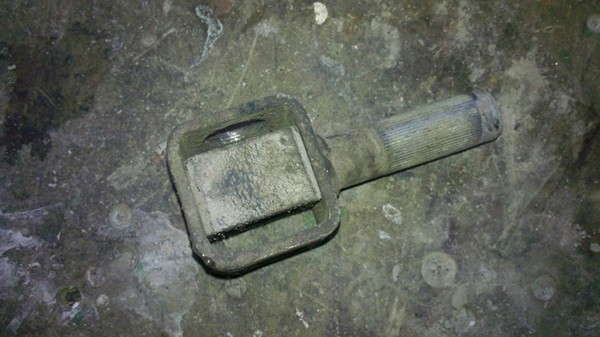

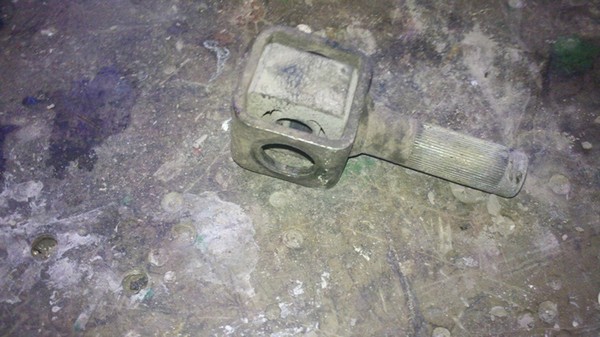

Откручиваем штатный шарнир, в моем случае пришлось открутить тягу полностью, вместе с шаровой опорой рычага КПП, иначе шарнир упирался в штаны и не хотел слазить со шпильки.

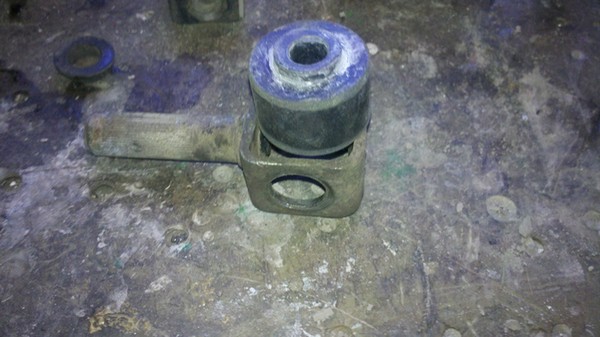

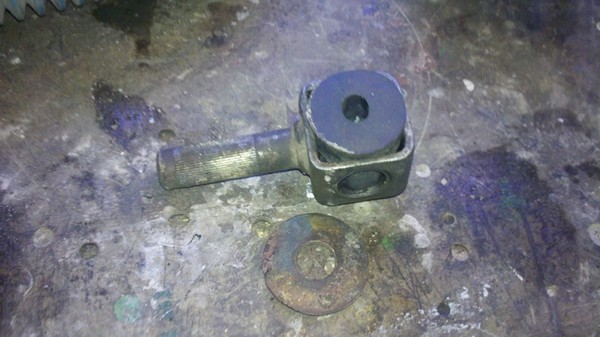

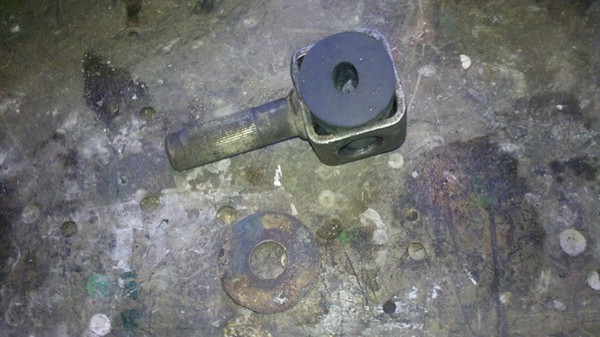

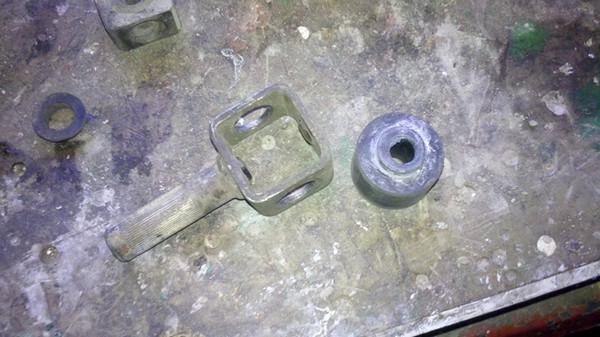

Выкидываем стандартную резинку, поворачиваем проушину шарнира на 90 градусов и запрессовываем в неё Волговскую резинку, она слишком короткая, по этому режем второю примерно пополам и запресовываем её рядом. Края резинок должны выступать из проушины на несколько миллиметров.

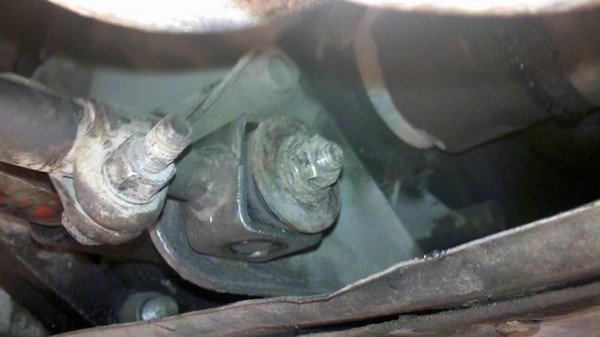

Всё готово, собираем всё в зад.

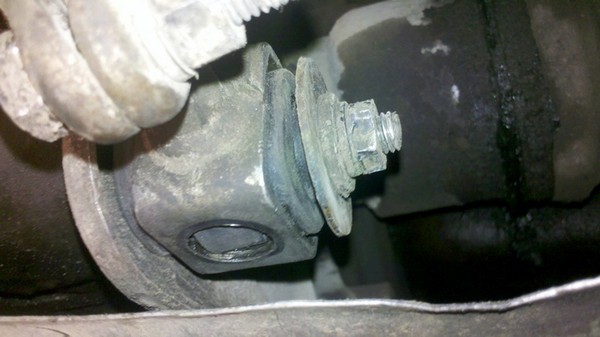

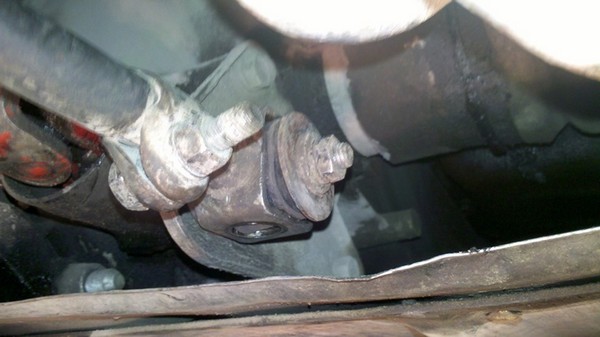

Теперь все сочленения идут через резину, будет тихо и мягко.

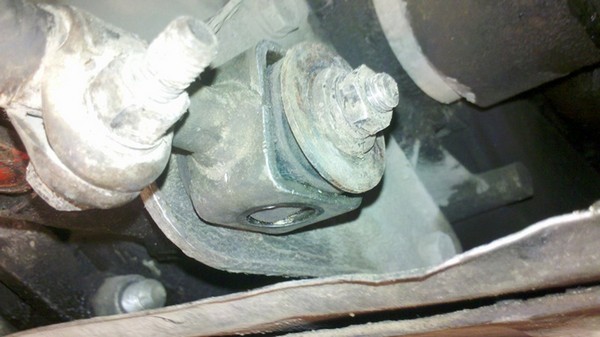

Работоспособность узла проверил, тяга свободно движется в вертикальной плоскости и будет четко выполнять свою работу.

Впечатления только положительные, передачи стали включатся четко и полностью пропал надоедливый скрип.

Решил избавиться тяги КПП.
К этой проблеме я вернулся после того, как по новой задребезжал рычаг КПП, в котором, я когда-то подпиливал втулку.

Я долго думал, как можно успокоить реактивную тягу без её удаления, и какое-то время назад переделал шарнир реактивной тяги в некоторое подобие сайлентблока.
Результатом этой доработки, я был очень доволен, пропал скрип старого шарнира и передачи стали втыкаться заметно лучше.
Но со временем я заметил увеличение вибраций на рычаге КПП и появившиеся трансмиссионные шумы, особенно сильно стало слышно 3-ю передачу, звук напоминал работу изношенных шестеренок или подшипников. Я пробовал отпустить затяжку на том самом сайлентблоке, но ничего не изменилось.

Изучив узел подробно, я понял, что как ни крути, реактивная тяга всегда будет источником шума и вибраций.

Она крепится непосредственно к двигателю и тут на выбор, либо люфт штатного шарнира и ватное переключение передач, либо зажатое соединение с четким включением передач и обилием вибраций.

Взвесив все за и против, я решил полностью избавится от реактивной тяги.

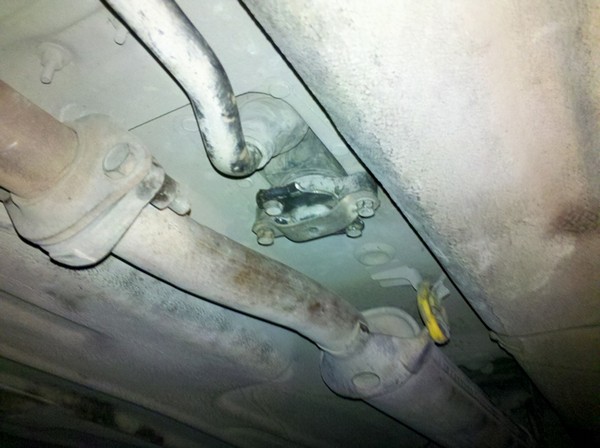

Просто взять и выбросить реактивную тягу нельзя. В таком случае подушка шаровой опоры КПП, останется не закреплена, и рычаг будет болтаться как поплавок в проруби, и рано или поздно порвется сама шаровая опора рычага.

Самым простым способом закрепления шаровой опоры, было бы отрезать ту часть, которая её удерживает от реактивной тяги и приварить её к удерживающей планке.

Но мне захотелось сохранить реактивную тягу в целости, и я решил попробовать отрезать площадку от старой развалившейся шаровой опоры КПП и приварить её к удерживающей планке.

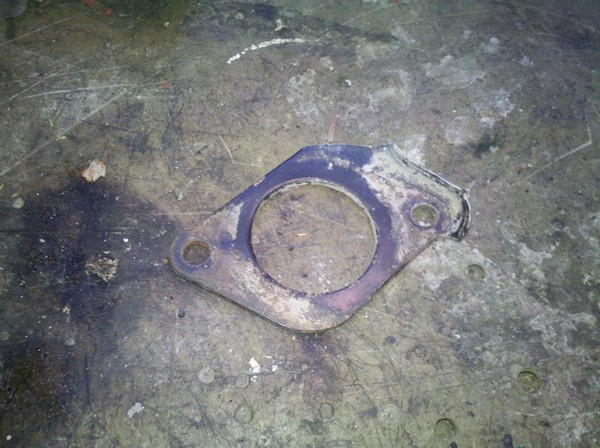

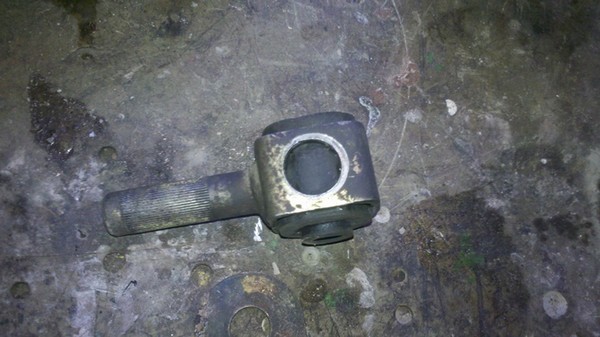

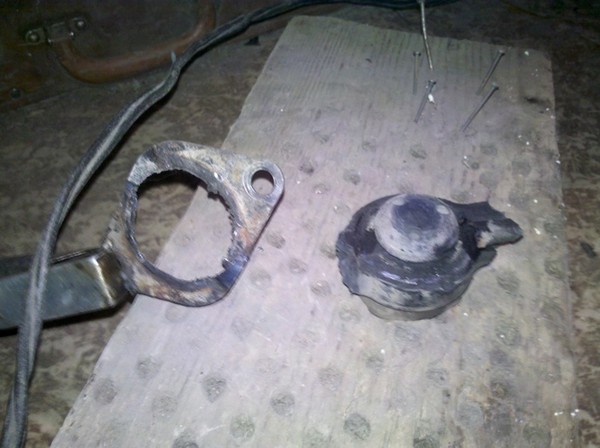

Старая, развалившаяся шаровая опора рычага КПП

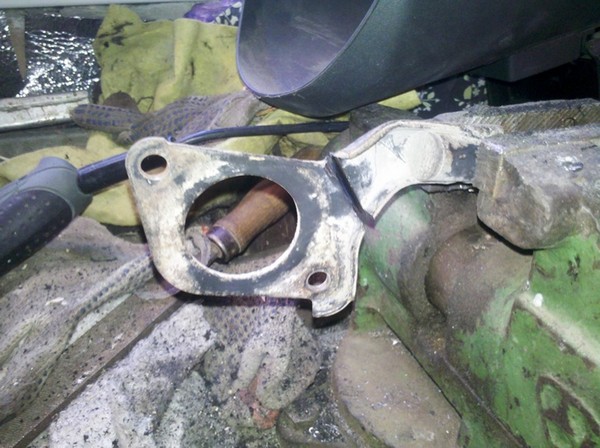

Но эта площадка оказалась слишком тонкой и прожглась под сваркой.

В итоге, всё-таки пришлось отпилить часть от реактивной тяги.

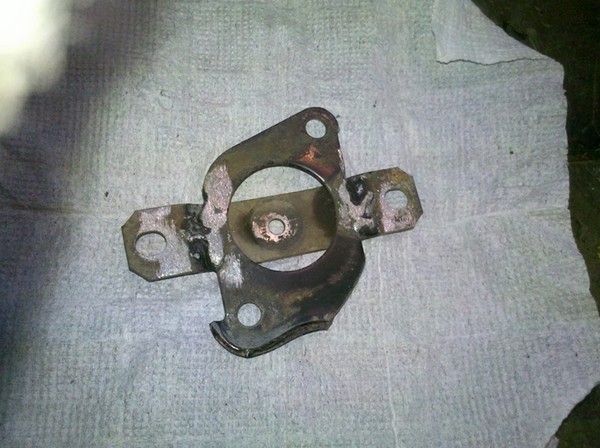

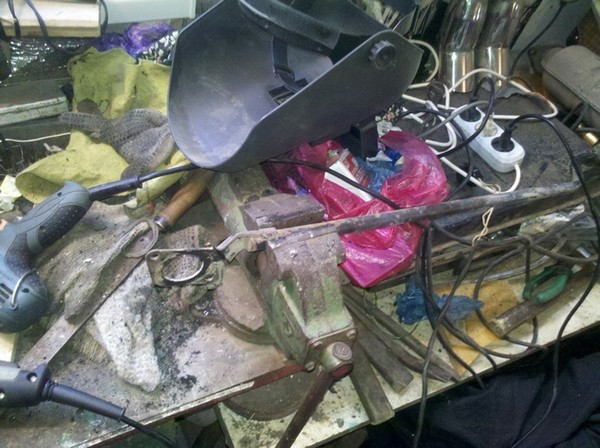

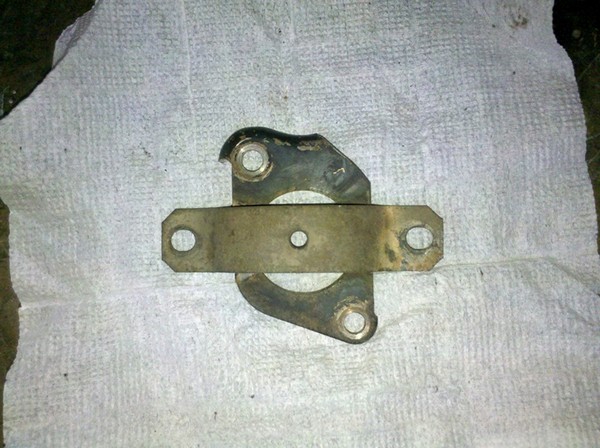

Сначала я слегка прихватил сваркой, чтобы подогнать детали по месту.

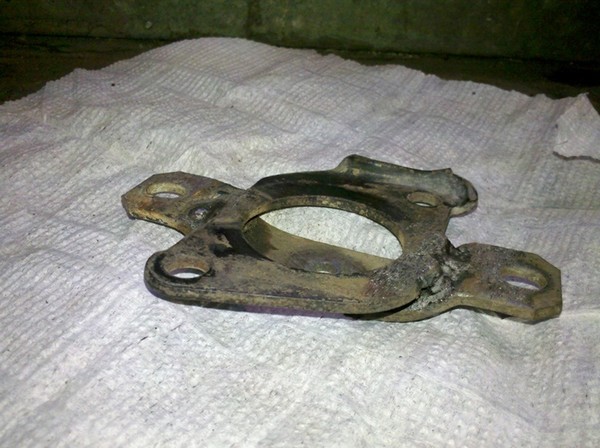

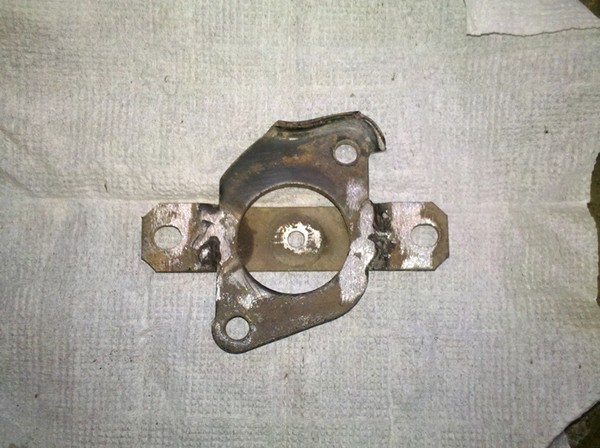

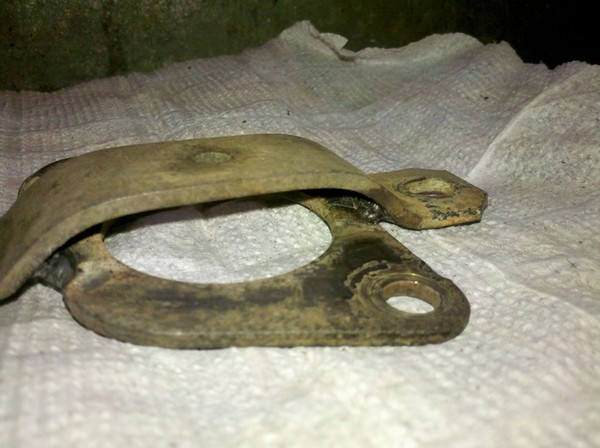

Затем заварил уже наверняка.

Установка штатная и занимает не больше пяти минут.

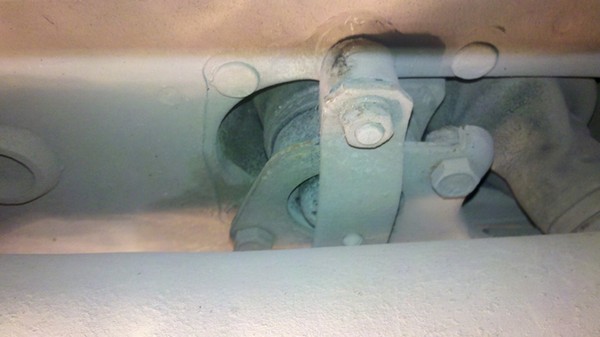

Приблуда на месте

Итоги удаления реактивной тяги.

Благодаря тому, что опора рычага жёстко закреплена на кузове, переключения остались такими же четкими, как и с реактивной тягой.

Чуда, конечно же не произошло, вибрации полностью не исчезли, но существенно сократились. Пропали трансмиссионные шумы, о которых я писал выше. Раньше было реально слышно, как крутятся шестерни в КПП и шуршит хреновый подшипник сцепления (особенно на холодную), ну а сейчас тишина.

Проблем с выбиванием передач у меня быть не должно, т.к. установлены две дополнительные опоры, одна на растяжке стоек, вторая непосредственно на КПП.

Дополнительная опора КПП

Кажется, рычаг стал немного сильнее болтаться при разгоне и торможении двигателем. Вроде бы, раньше он стоял как вкопанный, а сейчас следует за двигателем с амплитудой до двух сантиметров. По-моему, это не критично.

Самая жопа, что всё равно звенит рычаг КПП на оборотах свыше 4000. Подпиливание втулки помогает только частично, со временем соединение надо подтягивать, да и рычаг с запиленной втулкой ходит заметно жёстче.

Устранение дребезга рычага КПП и замена обоймы шаровой опоры рычага КПП 2110, 2111, 2112

Содержание статьи:
1. Устранение дребезга рычага КПП 2110
2. Замена обоймы шаровой опоры рычага КПП 2110
1. Устранение

Подушка кпп ваз 2112 16 клапанов

Устройство и назначение опор двигателя «десятки»

За многие годы накопился огромный практический опыт по теме, как поменять подушки двигателя ВАЗ 2110 и видео процессов ремонта тоже можно найти в количестве. Однако мало кто уделяет внимание особенностям детали. И, нужно сказать, напрасно, потому что такие знания помогут точно определить источник вибраций и приобрести нужную запчасть для ремонта.

Основное назначение опоры ДВС – снижение уровня вибрации, передающейся от силового агрегата кузову автомобиля. Резинометаллическая конструкция представляет собой стальное основание с толстой резиновой подушкой. Устройство неплохо себя зарекомендовало, поскольку довольно надежно и по деньгам стоит сущие пустяки.

Восьмиклапанные моторы Lada 2110 крепятся к кузову в трех точках: справа, слева и сзади. Боковые опоры через сквозные отверстия соединяют кузов с моторным блоком. Задняя опора крепится двумя болтами к коробке передач, и двумя гайками к кузову. Значение этой демпферной детали весьма существенно – она предотвращает продольные колебания ДВС при торможении и разгоне.

Когда следует менять опоры силового агрегата на ВАЗ 2110: признаки и причины

Перед тем, как поменять подушки двигателя автомобиля ВАЗ 2110 и посмотреть видео этого процесса, нужно изучить признаки, которые указывают на поломку резинометаллических опор. Основные симптомы, характеризующие неполадки с демпферными узлами:

  1. Вибрации, передающиеся на рулевое колесо и блок педалей при холостом ходу.
  2. Посторонний шум в салоне при передвижении по неровной поверхности.
  3. Характерный стук в подкапотном пространстве при разгоне и торможении.

Делая выводы после своих наблюдений, нельзя путать вибрации на руле при торможении, которые связаны с дефектами тормозных дисков или колодок. Для большей убедительности нужно открыть капот, и осмотреть опоры силового агрегата. Если положить ладонь на работающий ДВС, то можно почувствовать изменения в его работе.

Многолетний опыт эксплуатации Lada 2110 позволяет утверждать, что причинами выхода из строя демпферных подушек являются следующие факторы:

  • Деформационные явления на резиновой опоре вследствие механических и температурных воздействий, а также по причине выработанного ресурса.
  • Растрескивание и расслаивание резины от воздействия химически активных компонентов.
  • Утрата эластичности, вызванная температурными перепадами.

Преждевременный выход из строя демпферной опоры может быть вызван чрезмерным увлечением владельца такими экстремальными приемами, как резким стартом и экстренным торможением. Детали подвески и так испытывают серьезные нагрузки во время движения, а спортивный стиль вождения еще более увеличивает риск их поломки.

Ремонтируем грамотно: как поменять демпферные подушки двигателя ВАЗ 2110 и видео рабочих процессов

Замена правой демпферной опоры

Прежде, как поменять по примеру видео правую подушку двигателя автомобиля ВАЗ 2110, следует установить противооткатные упоры, а также отсоединить «минусовую» клемму от АКБ. Дальнейший процесс выполняется по схеме:

  • Ослабить крепеж генератора гаечным ключом «на 13» и снять ременную передачу.
  • Ослабить болт натяжителя.
  • Поддомкратить правую часть автомобиля.
  • Ключом «на 15» отвернуть гайку крепления опоры.
  • Ключом «на 13» открутить два болта, крепящих опору к кронштейну.
  • Отвернуть при помощи головки «на 17» три болта крепления кронштейна к правому лонжерону.
  • Демонтировать кронштейн и установить новую опору в обратном порядке.

Замена левой демпферной опоры

Процедура смены демпфера двигателя с левой стороны автомобиля выполняется в следующем порядке:

  • Демонтировать защиту картера автомобиля.
  • Поставить домкрат под машину в районе КПП, подложить деревянный брус и приподнять авто, снимая нагрузку с опоры.
  • При помощи торцовой головки «на 15» и воротка открутить крепеж опорной шпильки.

Замена задней демпферной опоры

Прочитать, как поменять задние подушки двигателя на автомобиле ВАЗ 2110 и просмотреть видео – это еще полдела. Важно точно придерживаться порядка выполнения ремонтных работ:

  • Демонтировать защиту картера двигателя.
  • Открутить при помощи головки «на 17» две гайки, фиксирующие опору к кузову авто.
  • Используя два гаечных ключа «на 19» открутить два болта крепления к КПП и снять опору.
  • Зажать снятый кронштейн в тиски и ключом «на 19» открутить болт, фиксирующий опору.
  • Вынуть болт и установить в кронштейн новую резиновую опору.
  • Сборка узла выполняется в обратной последовательности при соблюдении перпендикулярности привалочных плоскостей.

На основании практического опыта можно утверждать, что процесс замены демпферных опор силового агрегата на «десятке», не представляет особой сложности. Обычно после ремонта вибрации исчезают, но, если все осталось без изменений, то решение вопроса может лежать в другой плоскости. Есть смысл искать тогда проблему в подвеске или в компонентах ШРУС.

Лада Приора является модернизированной версией ВАЗ 2110, в конструкции этих автомобилей есть множество одинаковых деталей, например, двери или части кузова. Это позволяет перенять некоторые доработки от «десятки», одной из которых является установка дополнительной подушки КПП.

На 8 клапанных двигателях завод ставил заднюю подушку КПП, но на 16 клапанных моторах от нее уже отказались. Как показывает практика и отзывы владельцев ВАЗ 2110, установка дополнительной опоры КПП является полезной доработкой, которая способна сделать эксплуатацию автомобиля более комфортной.

На Приорах с 16 клапанными двигателями задняя подушка КПП тоже отсутствует, но точки крепления к кузову остались.

Установка дополнительной подушки КПП

  • Задняя подушка КПП ВАЗ 2110 (8 кл), каталожный номер 2110-1001286/50;
  • 2х Болт М12*80 или М12*75;
  • 2х Гайка М12 с пластиком;
  • 4х Шайба бод болт М12;
  • 2х Болт М10*35 или М10*25;
  • 2х Гровер для М10;
  • 4х Шайба сайлентблока;
  • 2х ключа «на 19»;
  • ключ «на 17».

  1. Крепим дополнительную опору к КПП двумя болтами М12, используя два ключа «на 19»;
  2. Крепим подушку к кузову болтами М10 при помощи ключа «на 17»;
  3. Убедится, что опора не напряжена и есть зазор в указанном месте (при необходимости подкладываем шайбы под болты).

Отзывы после установки задней опоры КПП

Назначение задней опоры силового агрегата с двигателем в том, чтобы снизить нагрузку на передние и задние опоры двигателя и уменьшить качение коробки передач. Другими словами, после установки дополнительной опоры КПП:

  • Двигатель меньше дергается при начале движения, при переключении передач или в момент, когда резко давишь/отпускаешь педаль газа;
  • Уменьшился дребезг ручки КПП;
  • Включение передач стало более четким, особенно 2-ой.

Многие владельцы автомобиля Лада Приора замечают, что после установки дополнительной подушки появилась вибрация на холостых оборотах, причины могут быть следующими:

  • опора двигателя выполнена из некачественной резины, лучше выбирать другого производителя, например, БРТ;
  • подушка КПП установлена не правильно (в натяг), в результате чего она не гасит вибрации от силового агрегата;
  • изношены другие опоры двигателя.

А вы ставили на свою Приору дополнительную подушку коробки передач? Поделитесь своими ощущениями после доработки. Напомним, большой популярностью среди автолюбителей также пользуются усилители/распорки кузова?

Комфорт в салоне автомобиля зависит от многих факторов, одним из которых является шумоизоляция. Вибрация кузова ее важная составляющая, которая зависит от подвески, качества дорожного покрытия, а также от работы двигателя. Уменьшить вибрации на кузов призваны опоры двигателя. Разбираемся, как выполняется
замена опор двигателя своими руками.

Все подушки двигателя Замена правой опоры двигателя ВАЗ 2110, 2111, 2112
Снятие подушки двигателя показана на примере двигателя ВАЗ-2112. Для двигателей ВАЗ-2110,-2111 процесс аналогичен. Снимаем ремень генератора, ослабляем болт крепления генератора к двигателю (ключ на 13). Ослабляем болт, который фиксирует болт натяжителяи ослабляем натяжитель ремня генератора. Устанавливаем домкрат под картер двигателя, поддомкрачиваем.

Отворачиваем гайку крепления подушки (Ключ на 15). Отворачиваем два болта крепления подушки к кронштейну (ключ на 13). Отворачиваем три болта крепления кронштейна к правому лонжерону (головка на 17). Снимаем кронштейн (фото сделано при снятом двигателе).

Отвернув гайку, как показано на фото 1, снимаем и заменяем подушку. Замена левой опорыдвигателя ВАЗ2110, 2111, 2112
Отворачиваем гайку левой опоры силового агрегата (ключом на 15). Придерживая КПП, опускаем ее на упор.

Снимаем верхний ограничитель подушки. Отворачиваем два болта крепления подушки к кузову (ключом на 13). Снимаем подушку. Снимаем нижний ограничитель подушки и вынимаем шпильку с лысками, исключающими ее проворачивание в кронштейне коробки передач. Замена задней опорыдвигателя ВАЗ 2110, 2111
Отворачиваем две гайки крепления задней опоры к кузову (головкой на 17).

Отворачиваем два болта крепления опоры к коробке передач (двумя ключами на 19)и снимаем опору. Для разъединения кронштейна задней опоры и подушки отворачиваем болт (ключом на 19), зажав кронштейн в тиски. Вынимаем болт. Собираем кронштейн и подушку в обратном порядке, соблюдая перпендикулярность их привалочных поверхностей и правильное расположение ограничителей.

Кстати, отсутствие этой
двигателе существенно увеличивает дребезг рычага КПП. Снимаем брызговик двигателя. Отворачиваем болт крепления штанги передней опоры к поперечине передней подвески (ключом на 15). Отворачиваем гайку болта крепления штанги к кронштейну передней опоры (двумя ключами на 15), вынимаем болт.

Снимаем опору. Установка передней опоры не вызывает затруднений, если остальные опоры моторного агрегата закреплены на своих местах. Необходимо лишь слегка покачивать двигатель, чтобы совместить отверстия.

На двигателях ВАЗ 2110 эта подушка не устанавливается. Отворачиваем болт крепления штанги задней опоры к кузову (Ключом на 17), придерживая закладную гайку, чтобы она не выпала из короба. Вынимаем гайку и болт.

Отворачиваем гайку болта крепления штанги задней опоры (двумя ключами на 15), вынимаем болт
Снимаем штангу. На двигателях ВАЗ 2110 эта подушка не устанавливается. Снять опоры двигателя самостоятельно сможет каждый, кто хотя бы раз сталкивался с небольшим ремонтом автомобилей. Главное соблюдать последовательность действий и в некоторых случаях поддомкратить КПП. Кстати, кроме штатных подушек двигателя можно установить и. Источник фото: с сайтаautoprospect.

Опора кулисы КПП В_ 2110 2112 в СБ

Характеристики

  • Производитель — ВРТ
  • Код — 06369
  • Область применения — ВАЗ
  • Модели — 2110, 2112
  • Марка — ВАЗ
  • Категория — ВАЗ
Адрес магазинаКоличество
в наличии
г.Златоуст, ул.Карла Маркса 312 шт.
г.Копейск, ул.Кирова 252 шт.
г.Копейск, ул.Победы пр-кт 312 шт.
г.Кыштым, ул.Карла Либкнехта 1091 шт.
г.Пермь, ул.Карпинского 961 шт.
г.Пермь, ул.Писарева 341 шт.
г.Троицк, ул.Ленина 1091 шт.
г.Челябинск, ул.Бажова 911 шт.
г.Челябинск, ул.Блюхера 1011 шт.
г.Челябинск, ул.Дзержинского 97Б1 шт.
г.Челябинск, ул.Каслинская 252 шт.
г.Челябинск, ул.Победы пр-кт 390а2 шт.
г.Челябинск, ул.Рязанская 141 шт.
г.Челябинск, ул.Северная 52/21 шт.
г.Челябинск, ул.Университетская набережная 32а1 шт.
  • Описание товара
  • Сопутствующие товары
  • Отзывы
  • Сравнить
  • В наличии
  • Сравнить
  • В наличии
  • Сравнить
  • В наличии
  • Сравнить
  • В наличии
  • Сравнить
  • В наличии
  • Сравнить
  • В наличии
  • Сравнить
  • В наличии
  • Сравнить
  • В наличии
  • Сравнить
  • В наличии
  • Сравнить
  • В наличии
  • Сравнить
  • В наличии
  • Сравнить
  • В наличии
  • Сравнить
  • В наличии
  • Сравнить
  • В наличии
  • Сравнить
  • В наличии
  • Сравнить
  • В наличии
  • Сравнить
  • В наличии
  • Сравнить
  • В наличии
  • Сравнить
  • В наличии
  • Сравнить
  • В наличии
  • Комментарии
  • Facebook
  • Вконтакте
  • НОВОСТИ
  • Обзоры товаров
  • Отзывы о компании

Отличная новость С 01 апреля 2020 г. в разделе «РАСПРОДАЖА» вы можете приобрести популярные товары со скидками*

*Количество товаров ограничено.

Информируем Вас о том, что интернет-магазин с 1 по 31 мая продолжает работать , принимать и доставлять заказы до точек самовывоза и «Лично в руки».

Уважаемые Клиенты!

В нашем каталоге Вы всегда можете найти и выбрать смазочные материалы ENEOS от крупнейшей нефтяной корпорации Японии JXTG Nippon Oil & Energy.

Представляем Вам НОВИНКУ – высококлассные моторные масла «Kixx» корейской компании GS Caltex. Помимо автомобильных масел, GS Caltex производит трансмиссионные, гидравлические масла и антифризы.

Предлагаем автовладельцам новые охлаждающие жидкости Vitex.

В АВТОмаркетах «Интерком» можно найти все самое необходимое для пикника: мангал, решетку-гриль и жидкость для розжига.

В АВТОмаркетах «Интерком» теперь можно приобрести новые инструменты для ремонта автомобиля бренда «JTC»!

Скоро в продажу поступят новые автомобильные освежители Yammy ! Тонкие и приятные ароматы корейских освежителей сделают салон автомобиля более комфортным.

Хотите приобрести автотовары высокого качества по доступной цене ? Мы предлагаем Вам новые охлаждающие жидкости компании «Ниагара» .

Купил стойки на тайоту по акции, мне дали купон со скидкой на установку в автосервисе «Интекром». Продавцы позвонили прямо с магазина в автосервис и записали меня на замену. Не знал, что проводятся подобные акции. Теперь буду следить на сайте за ними. Спасибо продавцам магазина на Блюхера.

Нравится возможность бесплатной доставки заказов с интернет-магазина. Живу в отдаленном районе, поэтому для меня это важно. Плюс с курьером можно рассчитаться по карте. Менеджеры магазина всегда вежливы, если есть вопросы — могут проконсультировать по запчастям.

Хочу поблагодарить продавца магазина в Алмазе за оперативный и правильный подбор запчастей! Подобрали недорогой аналог – датчик давления на мазду. Все запчасти под заказ (датчик, фильтр салона и масляный) привезли в срок. Нравится такая система: пришел в магазин, менеджер проконсультировал и оформил заказ – потом просто приходишь и забираешь. Мой магазин находится рядом с домом, поэтому удобно покупать и забирать заказы там.

Покупала детское автокресло для сына, сначала решила проконсультироваться по телефону. После этого я выбрала кресло на сайте. После звонка менеджера приехала за креслом, при получении осмотрела его, понравилась ткань и качество креплений. Спасибо консультанту!

Как-то заказывал шины Pirelli по акции в вашем интернет-магазине, так еще и поменять бесплатно предложили в автосервисе. Это в двойне приятно! Я прямо приехал в автосервис и мне туда колеса привезли. Сделали все быстро и хорошо.

Схема, устройство КПП ВАЗ 2110. Замена подушки, признаки неисправности.

Механические коробки передач зарекомендовали себя как надежные и неприхотливые устройства, но даже в таком «железе» появляются неисправности. Найти проблему бывает достаточно сложно, так как в КПП ВАЗ 2110 очень много деталей. Прочитав этот материал, автомобилисты смогут не только выявить дефект в работе коробки передач, но и самостоятельно решить проблему. Для примера будут рассмотрены наиболее встречающиеся неисправности, с которыми приходится сталкиваться владельцам «тазов».

Важно! Замена и устранение неисправности в коробке передач выполняется при помощи стандартного набора инструментов (отвертки, ключи, WD-40, напильники, ветошь). Также в гараже должна быть смотровая яма и домкрат.

Коробка передач – устройство и расположение

В автомобиле ВАЗ 2110 установлена пятиступенчатая механическая трансмиссия с двумя валами. Можно выделить две основные задачи КПП:

  • Смена скорости – за счет изменения крутящего момента происходит переключения скоростных режимов.
  • Направление движения – переход на заднюю передачу заставляет коленчатый вал крутиться в обратную сторону, как результат, автомобиль едет назад.

Коробка в автомобиле ВАЗ 2110 состоит из двух валов – ведущего и ведомого, которые также называются первичным и вторичным. В каждом волу есть блок шестерен, за счет которых происходит регулировка крутящего момента. Также в картере КПП присутствует главная передача (при помощи сцепления она соединяется с коленчатым валом) и дифференциал. Органом смены скоростей является рычаг, который выходит в салон автомобиля. Чтобы добраться до коробки, необходимо удалить крепления и в капоте, и под машиной. Вместе с двигателем трансмиссия образует силовую установку.

Неисправности и пути их решения

Некоторые дефекты можно устранить своими руками, но для этого нужно научиться определять, какой именно дефект мешает нормальной работе коробки передач. Ниже перечислены основные неисправности:

  • Болтается рычаг. Причиной могут быть изношенные подушки коробки и мотора. Также «виновниками» могут быть другие детали. Ниже приведена инструкция по замене подушек и рычага.
  • Шум в КПП ВАЗ 2110 при переключении. Причин может быть несколько: износились детали, используется плохая смазка или ее уровень упал ниже минимума, также в рабочую жидкость могла попасть вода. В случае с изношенными деталями поможет только замена. Что касается смазки, то ее качество и наличие в ней воды можно проверить щупом.
  • Происходит произвольное выключение передач. Этот дефект появляется при износе деталей – необходим осмотр для определения причины самопроизвольного выключения. Также неисправность появляется из-за неправильной работы приводов, которые нужно отрегулировать.

Замена неисправных шестеренок

  • Передача не включается (или запускается с трудом, сопровождаясь стуками и шумом). Ослабление вилок, деформация деталей, неправильная наладки приводов. В случае с поврежденным деталями поможет только замена на новые.
  • Сильный шум при переключении скоростей. Неисправности такого рода могут быть вызваны неполным выключением сцепления ВАЗ 2110, износом синхронизатора КПП или поврежденными подшипниками. Также стоит проверить масло, так как шумы могут появиться из-за низкого уровня рабочей жидкости.
  • Утечка смазки. Система КПП негерметична, необходимо проверить все трубопроводы и найти трещину, через которую уходит масло коробки передач.
  • Совет! Чтобы не тратить много времени на поиски неисправности, рекомендуется свозить автомобиль на СТО, где профессионалы выполняют диагностика. Последующая ремонт и замена могут быть выполнены своими руками.

    Болтается рычаг: ремонт своими руками

    Чтобы определить, почему ручка болтается, ее нужно демонтировать. Выполняется работ по следующей схеме:

      Рычаг держит кожух, поэтому его необходимо демонтировать, при этом рычаг должен оставаться на месте. Выполняется эта операция при помощи ключа на «13»;

    Тянем кожух, он ни чем не закреплен

  • Далее необходимо открутить крепления рычага – две гайки. Иногда рычаг болтается из-за слабой натяжки болта, поэтому стоит обратить на это внимание при демонтаже;
  • Следующий шаг – это извлечение болта, шайбы и втулки. Эти детали нужно смазать литолом;
  • Эти элементы необходимо осмотреть на наличие деформаций, сколов или трещин. Чаще всего ломается шайба. Ее можно изготовить своими руками, главное, чтобы она подходила по параметрам втулке. Вырезать шайбы лучше всего из плотной резины;

    Схема снятия рычага

  • Проверив узел, рычаг можно собирать. Если после сборки он все равно болтается, то повреждены подушки.
  • Замена подушки

    Здесь важным моментом является поиск изношенной подушки. Чтобы узнать, какую из них менять, ВАЗ 2110 необходимо поднять домкратом, а затем установить на подпорки. Далее домкрат нужно завести под поддон. Чтобы обезопасить себя во время работы, необходимо положить деревянный брусок между домкратом и поддоном. Мотор нужно снять с опоры и вывесить. Теперь можно осмотреть его подушки и найти дефектную. Из-за поврежденной подушки не только болтается рычаг, но и весь салон – уровень комфорта заметно падает. Новая подушка обойдется примерно в 200 рублей.

    Замена проходит следующим образом:

    1. От батареи отсоединяется минусовая клемма. ВАЗ 2110 необходимо поднять домкратом;
    2. Далее мотор нужно поднять таким образом, чтобы можно было добраться до поврежденной подушки;
    3. Следующий шаг – это откручивание сквозного болта, который держит опору;
    4. После снятия крепления можно отсоединить от силовой установки. Перед установкой новой подушки болт нужно обработать фиксирующим гереметиком, а после этого закрепить ее на штатном месте. Готово, замена завершена.
    0 0 голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
