Фильтр ваз 2107 воздушный – как выбрать и заменить фильтр

Для очистки поступающего в камеру сгорания ВАЗ 2107 воздуха от абразивных частиц и пыли служит специальный фильтр. Его наличие позволяет существенно увеличить ресурс мотора и сопутствующих узлов.

В процессе эксплуатации воздушный фильтр постепенно забивается. Это вызывает падение его пропускной способности. «Удушенный» мотор теряет мощность, динамика машины ухудшается, а расход топлива увеличивается. Поэтому так важна своевременная замена фильтрующего элемента.

Артикул и стоимость оригинального воздушного фильтра ВАЗ 2107

Оригинальный воздушный фильтр на карбюраторный ВАЗ 2107 имеет артикул 2101-1109100. Его цена составляет 80-200 рублей.

На инжектор ставится совершенно другой воздушный фильтр. Расходники не являются взаимозаменяемыми. Артикульный номер фильтрующего элемента для инжекторного ВАЗ 2107 — 2112-1109080. Стоимость такого расходника составляет от 200 до 340 рублей.

Сторонние производители также выпускают фильтрующие элементы для ВАЗ 2107. Среди их продукции весьма много достойных вариантов по привлекательной цене. В таблицах ниже представлены наилучшие аналоги, которые рекомендовано брать взамен родных фильтров.

Таблица — Аналоги оригинального воздушного фильтра 210101109100

Таблица — Альтернативы фирменного воздушного фильтра 2112-1109080

Периодичность замены

Замена воздушного фильтра на ВАЗ 2107 требуется каждые 20-30 тыс. км. Установка нового расходника может потребоваться раньше, если:

• обнаружилось сквозное механическое повреждение фильтрующего элемента;
• присутствуют значительные деформации;
• мощность силовой установки ощутимо упала;
• автомобиль преодолел значительный участок дороги по пыльной грунтовки;
• нет точной информации о предыдущем пробеге, на котором была произведена замена фильтра;
• наблюдается возрастание расхода топлива, при сохранении прежних внешних факторов.

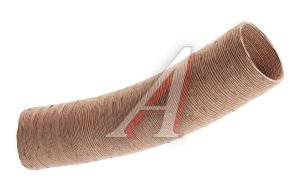

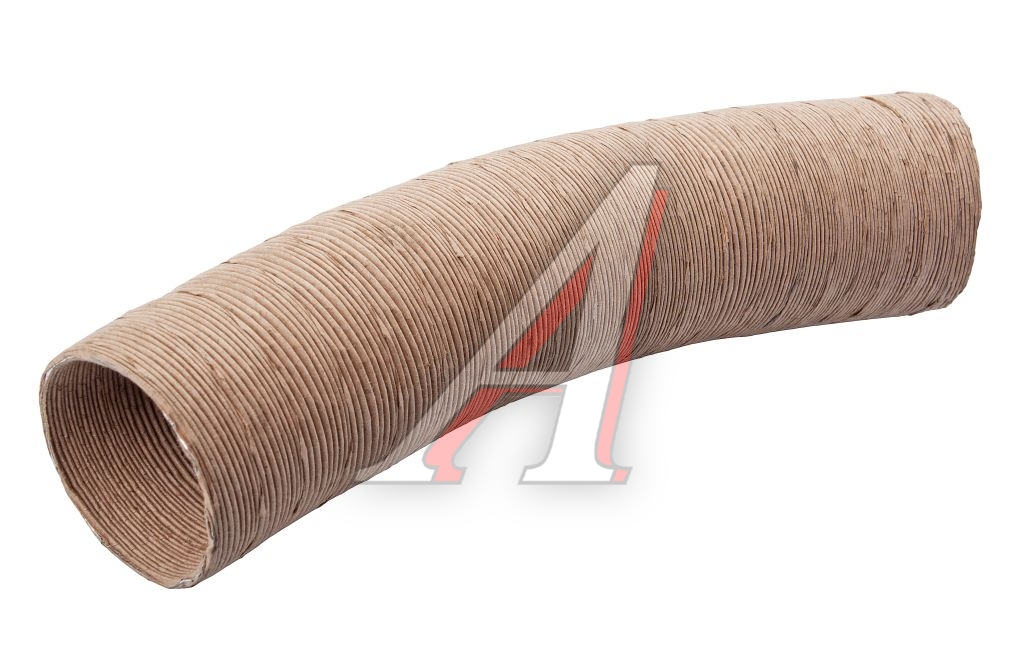

Патрубок ВАЗ-2105-2107 воздушный гофрированный АвтоВАЗ

Артикул: 21050-1109175-00

Данные обновлены: 23.08.2021 в 08:19

Данные обновлены: 23.08.2021 в 08:19

• Параметры и характеристики
• Наличие (24)
• Применяемость (15)
• Описание
• Категории товара

Характеристики

Параметры

Территория отгрузки

Другие склады и магазины партнера

+7 (495) 660-51-64
Zakaz@autoopt.ru
Отгрузки только для юридических лиц по предварительному заказу
Пн-Пт: с 9:00 до 18:00, Сб, Вс: выходной

+7 (495) 664-23-36
OlegNB@autoopt.ru
Пн-Пт: с 9:00 до 20:00, Сб: с 9:00 до 18:00, Вс: с 9:00 до 16:00

+7 (343) 384-56-25
EKBsale@autoopt.ru
ОПТ: Пн-Пт: с 9:00 до 18:00, Сб-Вс: выходной.
Розница: Пн-Пт: с 8:30 до 17:30, Сб: с 10:00 до 16:00, Вс: выходной

+7 (383) 322-70-45
Nsk@autoopt.ru
Пн: с 8:30 до 18:00, Вт-Чт: с 9:00 до 18:00, Пт: с 9:00 до 17:30, Сб-Вс: выходной

С этим товаром покупают

На складах : 49 шт.

На складах : 59 шт.

На складах : 27 шт.

На складах : 10 шт.

На складах : 11 шт.

На складах : 12 шт.

На складах : 47 шт.

Артикул: 040-060 NORMA

На складах : 3989 шт.

На складах : 109 шт.

Техническая информация

Представляет Вашему вниманию продукцию Бобруйского ПЧУП «Универсал Бобруйск» общественного объединения «Белорусское общество глухих» (БЕЛОГ). Предприятие выпускает зеркала заднего вида для автомобилей, тракторов и прочей техники.

В настройках личного кабинета Вы можете указать территорию отгрузки по умолчанию, чтобы быстро получать список актуальных остатков.

Воздухозаборник на капот автомобиля ВАЗ 2107

Воздухозаборник капота ВАЗ

Устанавливая воздухозаборник капота ваз 2107, вы решаете сразу две задачи. Первая задача чисто функционального характера, вторая относится к тюнингу автомобиля. Ваш автомобиль сразу приобретает совсем другой вид после установки на капот воздухозаборника, это вполне понятно. Машина начинает смотреться достаточно агрессивно или вполне спортивно, однако имеет смысл рассмотреть плюсы функциональных возможностей воздухозаборника, которые влияют на изменение характеристик автомобиля, а так же как выполнить такой тюнинг своими руками.

Что дает воздухозаборник

Начнем с элементарных основ:

• Всем известно, что мотору для бесперебойной работы нужен не только бензин(см.Большой расход бензина и все про это), но еще и воздух
• Точнее для мотора нужен не столько воздух, сколько присутствующий в нем кислород
• Ведь именно кислород и способствует хорошему сгоранию топлива
• А содержание кислорода в воздухе очень зависит от его температуры
• В пространстве под капотом температура воздуха получается высокая и это естественно
• Разумеется содержание кислорода в нем низкое
• Его, конечно, хватает, чтобы мотор бесперебойно работал
• Однако, если обеспечить ему дополнительный приток обогащенного кислородом воздуха извне, мотору становится легче так сказать «дышать», обеспечивается наиболее полное сгорание бензина внутри цилиндров, что разумеется, может привести к некоторому приросту мощности
• Сразу скажу, что ощутимый прирост мощности, даже небольшой, возможно заметить лишь на высоких оборотах мотора, когда воздуха, который поступает в двигатель по стандартной схеме, становится недостаточно
• Получается воздухозаборник за счет формы, дает дополнительный заход богатого кислородом воздуха в пространство под капотом, охлаждая этот воздух и соответственно насыщая его кислородом
• Если рассматривать воздухозаборник на капот ваз 2105/2107, как функцию тюнинга либо дизайна машины, то воздухозаборник, безусловно, изменяет внешний вид всего автомобиля, а не только лишь капота
• Насколько он с точки зрения дизайна вписывается в силуэт автомашины, это остается вопросом вкуса его владельца
• Фактом является то, что автомобиль с воздухозаборником выглядит совсем по-другому

В каких местах ставить воздухозаборники на капот

Устанавливаются воздухозаборники на капот ваз 2107 так, чтобы поток воздуха от него попадал прямо на воздушный фильтр для максимальной эффективности. Так как только в таком случае эффект от тюнинга будет ощутимым, хотя бы на высоких оборотах мотора:

• Используют для лучшего эффекта не только воздухозаборник, еще добавляют различные патрубки, которыми дополнительно направляется поток воздуха
• Чаще всего получается так, что воздушный фильтр располагается не совсем по середине капота, скорее где-то сбоку
• В таком случае лучше использовать либо длинную конструкцию воздухозаборника, которая будет продувать всё подкапотное пространство, либо применяется система из пары симметрично установленных заборщиков воздуха, расположенных по краям капота
• Таким образом получаться, что один из них точно направляет поток воздуха на фильтр, а второй через патрубки выполнять эту же функцию
• Хотя на автомобилях, которые предназначены только для спорта, воздухозаборник устанавливается сбоку без соблюдения симметрии
• В этом случае рассматривается лишь функциональность воздухозаборника, внешняя красота для гоночной машины дело десятое

Материалы для изготовления

Прежде чем изготовить воздухозаборники на капот на ваз 2107, необходимо разобраться из какого материала их можно изготовить:

• Наибольшее количество таких элементов обвеса автомобиля изготавливаются из прочного пластика
• Причем предостаточно разнообразных моделей, которые можно найти под любой стиль автомобиля
• Кроме этого воздухозаборники изготавливаются из металла, такого же что идет на изготовление капота машины
• В таком случае, в капоте прорезают отверстия П — образной формы, затем металл капота подгибают под нужным углом, чтобы сформировался профиль воздухозаборника
• Далее по краям, приваривают треугольные кусочки металла, которыми закрывают торцы такого воздухозаборника
• Затем капот шпаклюется и красится

Внимание: Когда будете делать воздухозаборники по этой схеме, важно не перепилить ребра жесткости, имеющиеся в его конструкции. Иначе вы нарушите жесткость капота.

• Цена такого нарушения будет, как минимум, странный его вид, а как максимум полная его замена.
• Естественно такой метод создания воздухозаборников, капот необходимо демонтировать перед этими операциями
• Еще одним применяемым для таких целей материалом является стеклопластик
• Сначала изготавливаем болванку – форму из пены монтажной, либо гипса
• Затем оклеиваем форму стеклотканью с помощью смолы эпоксидной
• Предварительно необходимо покрыть её паркетной мастикой, чтобы эпоксидный клей не прилипал к форме
• Затем слоями накладывают стеклоткань, пропитывая ее смолой
• После застывания детали, отрываем ее от формы, шпаклюем и красим
• Только после такой обработки деталь можно установить на капот(см.Мухобойка на капот ВАЗ 2107 своими руками)

Для ваз 2107 воздухозаборники на капоте могут быть выполнены из пенопласта, кроме него еще нужна эпоксидная смола, шпаклевка, шкурка, бинт медицинский и краска:

• Берем кусок пенопласта подходящего размера, и вырезаем из него заготовку воздухозаборника, сам пенопласт должен быть плотным, чтобы его проще было обрабатывать
• Сначала выполняем грубую обрезку пенопласта ножом, затем берем наждачную бумагу, имеющую крупное зерно и подгоняем форму заготовки под требуемую форму
• Следует почаще сверяться с фотографией оригинального изделия
• Непременно старайтесь на заготовке оставить поменьше неровностей – так буде проще обрабатывать её в дальнейшем
• Когда заготовка из пенопласта уже приобретет требуемые формы, приступаем к повышению ее прочности
• Используем для этого эпоксидную смолу и самый обычный медицинский бинт
• Сложного здесь ничего нет надо, просто намазать заготовку смолой и укладывать бинт, в процессе укладки следить, чтобы он хорошо пропитался смолой
• Покрываем пенопластовую заготовку несколькими слоями бинтов со смолой и оставляем ее в покое до самого высыхания смолы

• Когда смола отвердела можно спокойно приступать к обработке поверхности воздухозаборника чтобы довести ее до приличного уровня
• С начала прошлифовать всю поверхность, воспользовавшись грубой наждачной бумагой и выявить места, где надо будет наносить шпаклевку
• Рекомендуется при этом использовать шпаклевки автомобильные имеющие синтетическую основу, так как они быстро высыхают, и дают хорошее твердое покрытие, которое легко шлифуется
• После первого покрытия шпаклевкой и шлифовки проявляются более мелкие дефекты, которые надо зашпаклевать так же как до этого крупные, процедуру выполняем несколько раз пока не получим качественную поверхность
• Важно знать, что при всех последующих шлифовках нашей заготовки необходимо использовать все более мелкую бумагу (с более мелким зерном) и при этом не забывайте смачивать бумагу водой, так как любые автомобильные шпаклевки, а так же эпоксидная смола очень быстро забивает частицами бумагу любой зернистости
• После завершения шлифовки и удаления изнутри пенопласта получается почти готовый воздухозаборник, остается только его покрасить и прикрепить на место
• Красится сначала внутренняя поверхность в черный цвет
• Этот цвет придает отверстиям глубину
• Затем несколько раз следует покрыть деталь краской нужного цвета снаружи
• Если хотите, можете покрыть окрашенное изделие лаком, однако если красили автомобильной краской, тогда покрытие лаком не обязательно
• Устанавливаем элемент тюнинга на капот при помощи двухстороннего скотча и герметика
• Сначала наклеиваются полоски скотча к основанию, и наносится герметик на место приклеивания, затем осторожно прикладывается деталь на свое место и проверив правильность ее положения прижимается
• Скотч необходим для того, чтобы в процессе высыхания герметика, деталь оставалась надежно зафиксированной на месте
• Герметик, выступивший за края, аккуратно удаляется любым способом до того как он начал схватываться
• Клеевой шов легко замаскировать с помощью декоративной накладки вырезанной из куска тонкого пластика подходящего размера, после покраски устанавливается на место таким же способом
• Силиконовый герметик для крепления воздухозаборника к капоту применяется чаще всего
• Хотя есть варианты, когда деталь крепят саморезами с внутренней стороны
• Здесь все во многом зависит от формы детали
• В продаваемом готовом комплекте могут прилагаться элементы крепления, однако при покупке либо проектировании заборщика воздуха следует не забывать о ребрах жесткости капота
• Сегодня некоторые воздухозаборники дополнительно комплектуются вентиляторами для принудительного направления потока воздуха и создания еще более прохладного воздуха

Недостатки воздухозаборников

Инструкция по установке не учитывает недостатков воздухозаборников, а они есть:

• В некоторой степени воздухозаборник будет создавать дополнительное сопротивление воздуха, это существенно не повлияет на аэродинамику машины (у вас же не гоночный болид)
• Гораздо большей проблемой являются гравий и щебень, попадающие через воздухозаборник, в пространство под капотом
• Этому есть простое решение – установите защитную решетку
• Крупные камни и мусор она остановит
• Зато пыли будет больше попадать под капот
• Работы для воздушного фильтра явно добавиться
• Менять фильтр однозначно придется чаще
• Так же через воздухозаборник вода тоже может попасть под капот
• Это, конечно же, не смертельно, однако вероятность появления ржавчины сильно вырастает

Вам как владельцу машины решать, нужен ли вам вид автомобиля, сильно отличающийся от всех, если да, тогда вы можете тюнинговать его сами, либо заплатить за него на СТО. Если выбрали первый вариант, тогда вперед, на поиски в Интернете фото, где как вам кажется, есть подходящие для вашего автомобиля образцы детали. На этом тюнинг машины закончен, для наглядности процесса лучше посмотреть видео на эту тематику.

Изготовить или купить

Как показывает практика, чаще всего воздухозаборник на капоте – лишь дополнение к заранее установленным кузовным обвесам, расширению арок и т.д. Поэтому подобрать аксессуар по вкусу среди готовых вариантов сложно, да и стоимость готового капота в нестандартном исполнении нельзя назвать гуманной.

Ранее мы рассматривали процесс изготовления капота из стекловолокна, где был упомянут метод матричного изготовления деталей из стекловолокна. Такой же способ подойдет для создания многоразовых матриц воздухозаборников на капот автомобиля. Ниже рассмотрим более простой способ изготовления, который лучше подходит для работы в домашних условиях.

Патрубок от воздушного фильтра к двигателю

Техобслуживание автомобиля является обязательной процедурой, которая способна значительно продлить срок эксплуатации транспортного средства и обезопасить его от непредвиденных поломок. Помимо очистки воздушного фильтра и его периодической замены, необходимо уделять внимание и его патрубку. Ошибочным является мнение, что эта деталь не нуждается в обслуживании.

Патрубок воздушного фильтра влияет на работу остальных связанных с ним систем. Если в этой детали возникают неисправности, топливная смесь готовится неправильно. Это влияет на работу двигателя. Если причину неисправности вовремя не устранить, не произвести замену патрубка, двигатель быстро выйдет из строя. Ремонт или его замена обойдутся гораздо дороже, чем техобслуживание системы воздуховода.

Расположение патрубка

Патрубок воздушного фильтра выполняет важную задачу при работе автомобиля. Через него воздух поставляется к двигателю. Он смешивается с бензином, образуя топливную смесь.

Чаще всего фильтры расположены в легковых автомобилях у радиаторной рамы. Здесь же находятся и воздухозаборные патрубки. Они расположены в углу, между передней панелью отсека двигателя и крылом автомобиля. Патрубки подходят к входу фильтра. Их устанавливают таким образом, чтобы в гофру поступал уже качественно очищенный воздух.

Все элементы этой системы должны быть расположены повыше от колес. Их концы выносятся перед радиатором. Такая конструкция позволяет хорошо охлаждать воздух и подавать очищенные массы к двигателю. Сам фильтр при этом защищается от дорожной грязи.

Диаметр патрубка воздушного фильтра

Не спеша продолжаю подготовку авто для преодоления водных преград. В очередной выходной решил занятся подключением шноркеля к системе воздухазабора.
Долго изучал различные источники на тему “Как герметизировать банку воздушного фильтра”. Многие устанавливают фильтр от нивы. Он герметичный уже с завода и по габаритам меньше. Но меня терзали сомнения о целесообразности такой замены. Все же на Патриоте двигатель большего объема. И как бы не относились к инженерам УАЗ, я думаю не зря они все же именно такую конструкцию сделали. И вот набрел на похожую тему: Фильтр от Шеви Нивы на Патриот (а оно надо?) В общем для себя окончательно решил, что буду дорабатывать существующий.

Сняв корпус фильтра я обнаружил, что за приваренным патрубком есть заужение воздушного канала. Заужено самим корпусом фильтра.

Возможно, часть автолюбителей считает, что приёмный патрубок воздушного фильтра – это второстепенный элемент, который особой роли в работе силового агрегата не играет. Увы, это ошибочное мнение.

Гофра, так ещё называют патрубок, в зависимости от места установки подаёт воздушную массу:

• К фильтру;
• Или входному коллектору.

При высокой концентрации пыли в воздухе именно патрубок, соединяющий поднятый шноркель и воздушный фильтр принимает удар на себя: задерживает большую часть грязного воздуха, тем самым минимизирует проникновение большей части пыли в фильтрующий элемент.

Назначение патрубка

Существует огромное количество патрубков, предназначенных для той или иной марки автомобилей. Независимо от модели, эти устройства выполняют идентичные функции. Например, патрубок воздушного фильтра «Ланос 1.6», «Сенс 1.3» и прочие разновидности помогают подводить охлажденный очищенный воздух к двигателю.

Если загрязнения попадут через камеру сгорания в цилиндр, повреждается его поверхность и кольца. Снижается плотность соединения этих элементов и их компрессия системы. В итоге мощность мотора существенно падает. В царапинах в таком случае также будет оставаться масло. При его сгорании будет появляться дым из выхлопной трубы. Именно патрубок подводит в систему очищенный воздух от фильтра ко всей системе.

Также конструктивные особенности не позволяют устанавливать фильтр непосредственно возле мотора. Его месторасположение под капотом четко обозначено разработчиками. При этом забор воздуха осуществляется в допустимой точке. Если же какие-нибудь частицы и попадут в систему, они с большой долей вероятности осядут в патрубке. Через время они оттуда сами выпадают.

Что такое ДТВВ и для чего он нужен

Датчик температуры воздуха на впуске или ДТВВ представляет собой элемент, отвечающий за определение температурных показаний воздуха, поступающего в цилиндры. Этот элемент многие путают с датчиком массового расхода воздуха ДМРВ, который на Ланосах, Сенсах и Шансах не используется. ДМРВ на Ланос не устанавливается, а чтобы понять, чем этот элемент отличается от температурного датчика, рассмотрим их конструкцию и принцип работы.

Датчик ТВВ представляет собой расходомер, влияющий на работу инжекторных двигателей. Главное его назначение заключается в том, чтобы анализировать температуру воздуха, поступающего в камеру сгорания ДВС. Температура определяется за счет падения напряжения на клеммах ДТВВ. ЭБУ считывает величину падения напряжения на клеммах, в результате чего происходит корректировка и формирование оптимального количества топливно-воздушной смеси, подаваемой в цилиндры.

Неисправность датчика не приведет к неработоспособности двигателя, но при этом будет наблюдаться нестабильная его работа и увеличенный расход. Это связано с тем, что блок управления будет получать неправильные показания температуры всасываемого воздуха, и при этом будет формировать соответствующий состав смеси. Если датчик ДТВВ неисправен, то ЭБУ использует средние показания расходомера (грубый расчет), который соответствуют значению 20 градусов. На основании этого значения происходит приготовление соответствующего состава смеси — обогащенной и обедненной.

ДМРВ на Ланосы не ставится, и вместо него используется температурный датчик и ДАД (датчик абсолютного давления). Чтобы понимать, чем отличается ДТВВ от ДМРВ, рассмотрим предназначение второго варианта. ДМРВ в отличие от ДТВВ отвечает за значения количественного состава или объема поступающего в цилиндры воздуха. Датчик определяет количество всасываемого воздуха, и передает сигнал на ЭБУ. В зависимости от величины всасываемого воздуха, происходит корректировка состава ТВС. ДМРВ устанавливается на ВАЗы, а на Ланосах он не используется. ДМРВ имеет множество недостатков (основной — это высокая стоимость), поэтому на Ланосы, Сенсы и Шансы устанавливаются датчики абсолютного давления и температуры всасываемого воздуха. Эти два устройства заменяют ДМРВ, который производит медленный подсчет воздуха. Если говорить проще, то ДМРВ является устаревшей моделью воздухомера, который сегодня заменен ДТВВ и ДАД.

Зачем менять патрубок?

Патрубок воздушного фильтра на «Форд Коннект», «Део Сенс», «Шевроле Ланос» и прочих моделях авто требует замены при первых же признаках неисправностей. В противном случае будет наблюдаться целый ряд негативных явлений. Чем больше водитель будет их игнорировать, тем серьезнее последствия будут в дальнейшем.

Если по какой-то причине патрубок повредился, в двигатель будет всасываться неочищенный воздух. В этом случае система будет иметь точку его забора в не предусмотренном конструкторами месте. Такие массы либо обладают высокой степенью загрязнения, либо большой температурой. В первом случае придется осуществлять замену фильтра гораздо чаще.

Также при поломке патрубка его длина сокращается. Дорожная пыль больше не будет оседать в нем. Она станет забивать фильтр. Двигатель при этом начинает «задыхаться». Мощность мотора значительно снижается. Лучше один раз поменять патрубок, чем ремонтировать двигатель или часто приобретать новые фильтры.

Когда стоит обратиться к профессионалам?

Если водитель не имеет большого опыта в проведении техобслуживания своего транспортного средства, лучше обратиться к профессиональным механикам. Иначе ремонт обойдется впоследствии еще дороже.

Например, при необходимости заменить патрубок воздушного фильтра «Ланос 1.6» c датчиком надо сначала подобрать правильную деталь, а затем ее корректно установить в систему. При недостаточном уровне квалификации можно допустить ошибку. Это негативно скажется на работе автомобиля.

Самостоятельное определение неисправностей

Если же владелец машины достаточно опытен в вопросах техобслуживания своего авто, он может осуществить подобную процедуру самостоятельно. Сначала требуется установить причину, по которой патрубок воздушного фильтра работает неправильно.

Самыми распространенными причинами поломок гофротрубы воздуховода является ее механическое повреждение. Патрубок выполнен из резины. Его разрыв не является редкостью. Также могут ослабнуть крепления этой детали. Иногда внутри гофры можно найти масло. Это также свидетельствует о неправильной работе системы.

Замена патрубка

Решившись заменить патрубок воздушного фильтра «Сенс» (1.3, 1,5), «Ланос 1.6» и прочих моделей подобных деталей, следует рассмотреть этот процесс подробно. При замене фильтра нужно каждый раз удалять из гофры отложения и загрязнения. Этого не стоит делать, если патрубок соединяется с коллектором. При этом велика вероятность попадания внутрь пыли.

Все гофры крепятся при помощи простых зажимов. Чтобы их снять, потребуется отвертка. С ее помощью откручиваются хомуты и (если есть) крепления переходника. Старый патрубок изымают из системы.

Также может потребоваться демонтировать старый фильтр.

Новый патрубок, соответствующий модели автомобиля, устанавливается на место прежней детали. Выбор элемента системы проще всего осуществлять по номеру артикула, который можно найти в каталоге оригинальных запчастей. Профессиональные механики не рекомендуют использовать в подобных целях аналоговые модели, несоответствующие полностью артикулу предыдущей детали.

Замена ДМРВ

Для замены датчика своими руками, нужно приготовить фигурную отвертку и ключ на «10».

Процедура замены состоит из следующих шагов:

1. Сначала нужно выключить зажигание, открыть капот.
2. Затем нужно отсоединить минусовую клемму на аккумуляторе.
3. На следующем этапе нужно ослабить хомут, с помощью которого гофра присоединяется к ДМРВ.
4. Далее снимаем гофру с патрубка.
5. Затем нужно отогнуть гребенку и отсоединить разъем датчика.

Масло внутри воздуховода

Осматривая патрубок воздушного фильтра «Форд Коннект», «Мерседес», «Шевроле» и прочих марок автомобилей, следует проверить, нет ли масла в воздуховоде между мотором и фильтром. В ряде неполадок других систем автомобиля в патрубке могут наблюдаться подобные явления.

Через трубку (сапун) масло попадает в патрубок. Обычно через него попадают только газы. При неисправностях вместе с ним в гофру поступают также пары масла. Чаще всего такая картина наблюдается при повышении давления картерных газов. Это случается при недопустимо высоком уровне масла в системе. Иногда загрязнения воздушного фильтра приводят к подобным последствиям.

Рассмотрев, что собой представляет патрубок воздушного фильтра, а также процедуру его замены, каждый владелец сможет существенно продлить срок эксплуатации своего автомобиля, провести техобслуживание должным образом.

Что необходимо сделать после устранения попадания масла в патрубок

Так как масло в патрубок попадало в виде паров, то часть его разносило по патрубку в направлении двигателя до дроссельного узла и дальше. В первую очередь страдает от этого непосредственно дроссельный узел. Поэтому в нем обязательно промывают вентиляционный канал, через который подается воздух из патрубка фильтра. Желательно также промыть весь дроссельный узел, просмотреть на наличие следов масла и при необходимости прочистить каналы, трубки, отходящие от него.

Скорее всего потребуется прочистка сепаратора, находящегося в крышке головки блока цилиндров. Надо будет также очистить патрубок фильтра, а при необходимости – поменять его. Обязательно следует проверить в каком состоянии сам воздушный фильтр – не залит ли он маслом и не требуется ли его замена. На этом работы по устранению масла из патрубка фильтра воздушной очистки можно считать завершенными.

Как правильно поставить воздушный фильтр на ваз 2107 инжектор?

Как поменять воздушный фильтр на ваз 2107 инжектор?

Замена воздушного фильтра ВАЗ 2107

1. Открыть капот.
2. Надавив на защелку, фиксирующую колодку, отсоединить провод от разъема датчика расхода воздуха. …
3. Крестовой отверткой открутить 4 винта, удерживающих крышку воздушного фильтра.
4. Снять крышку и отвести в сторону, изогнув гофрированный воздухопровод.
5. Извлечь старый фильтр.
6. Очистить посадочное место от пыли.

1. Замена масла бмв х5 е70
2. Замена масла в вариаторе ниссан мурано z51
3. Замена воздушного фильтра калина
4. Замена воздушного фильтра на ларгусе
5. Фильтр нулевого сопротивления ваз 2110
6. Как часто менять воздушный фильтр
7. Топливный фильтр ваз 2110 где находится
8. Как чистить воздушный фильтр
9. Устройство карбюратора ваз 2107

Как поставить корпус воздушного фильтра ваз 2107 инжектор?

Установка корпуса воздушного фильтра на автомобиль ваз 2107

1. Поддев отверткой, извлекаем из отверстий корпуса резиновые опоры.
2. Для облегчения установки опор смазываем их мыльным раствором и устанавливаем в отверстия кронштейна.
3. Устанавливаем на опоры корпус воздушного фильтра.

Как часто нужно менять воздушный фильтр на ваз 2107?

По инструкции воздушный фильтр ВАЗ 2107 нужно менять через 30 тысяч километров пробега. Но срок его службы может быть меньше из-за эксплуатации в условиях сильной запыленности или из-за плохого качества фильтра. Желательно периодически проверять его состояние и при необходимости менять.

Как снять корпус воздушного фильтра на Приоре?

Забор воздуха фильтром осуществляется снизу, для чего к нему подходит другой патрубок. Поэтому снимая корпус фильтра, аккуратно начинайте его тянуть вверх, пока снизу не покажется входной патрубок – потяните его и отсоедините от корпуса фильтра; никаких хомутов для этого снимать не потребуется.

Как должна стоять крышка воздушного фильтра?

При монтаже крышку основания воздушного фильтра нужно правильно ориентировать относительно основания. Летом (при температуре воздуха выше 5 °с) голубая риска б обязана располагаться напротив черной стрелки в, красная риска а — напротив патрубка подачи теплого воздуха

Как часто надо менять воздушный фильтр на ваз 2106?

Воздушный фильтр следует менять каждые 10-15 тыс. км, в зависимости от условий в которых эксплуатируется машина, масляный вместе с заменой масла, которую нужно производить каждые 10 тыс. км, топливный фильтр меняется каждые 30 тыс.

Сколько стоит топливный фильтр на ваз 2107?

На ВАЗ 2107 инжектор стоит оригинальный фильтр топливный, артикул которого 21120-1117010. Его цена составляет от 200 до 300 рублей.

Как поменять топливный фильтр на ваз 2107?

Установка топливного фильтра

1. Установить новый фильтр так, чтоб стрелка на корпусе была повернута в сторону топливной рампы.
2. Затянуть хомут крепления топливного фильтра.
3. Заменить уплотнительные кольца на штуцерах топливной магистрали.
4. Затянуть штуцеры, удерживая фильтр ключом.
5. Установить и затянуть клеммы аккумулятора.

Топливная система ВАЗ-2101

Система питания включает приборы подачи топлива, воздуха и выпуска отработавших газов. Топливный бак сварной, штампованный из освинцованного стального листа, окрашен черной эмалью. Бак установлен в багажнике с правой стороны на резиновой прокладке и крепится к кузову двумя хомутами 10, стягиваемые болтом.

Топливный насос 1 диафрагменного типа, установлен на левой стороне блока цилиндров и приводится в действие толкателем от эксцентрика вала привода масляного насоса и распределителя зажигания. Для заполнения системы топливом имеется рычаг ручной подкачки топлива. Воздушный фильтр сухого типа состоит из корпуса 5 , крышки 2 и фильтрующего элемента.

Воздушный фильтр имеет два входных патрубка: воздухозаборный патрубок 4 для летнего периода эксплуатации и патрубок для забора воздуха, подогретого от выпускного коллектора в зимний период. Для переключения забора воздуха крышку 2 фильтра ставят соответствующей меткой на крышке против стрелки 3.

Воздушный фильтр

2 – крышка фильтра;
3 – установочная стрелка;
4 – воздухозаборный патрубок для летнего периода;

5 – корпус фильтра;
6 – подводящий шланг теплого воздуха для зимнего периода;
А – голубая метка «ЛЕТО»;
В – красная метка «ЗИМА»

1.Для снятия фильтра отверните гайки 1, снимите крышку 2, выньте фильтрующий элемент, отверните гайки
крепления (указаны стрелками) и снимите корпус фильтра с прокладкой. Затем отсоедините от него шланги.

2.При установке воздушного фильтра необходимо правильно располагать его крышку. Летом ставьте крышку так, чтобы голубая метка А совпадала с черной стрелкой 3. Зимой поворачивайте крышку так, чтобы против стрелки находилась красная метка В.

Топливный насос

1 – нагнетательный патрубок;
2 – фильтр;
3 – корпус;
4 – всасывающий патрубок;
5 – крышка;
6 – всасывающий клапан;
7 – толкатель;
8 – рычаг ручной подкачки топлива;
9 – пружина;

10 – кулачок;
11 – балансир;
12 – рычаг механической подкачки топлива;
13 – нижняя крышка;
14 – внутренняя дистанционная прокладка;
15 – наружная дистанционная прокладка;
16 – нагнетательный клапан

Схема для контроля и регулировки выступания толкателя привода насоса

А – прокладка толщиной 0,27–0,33 мм;
В – прокладка толщиной 0,70–0,80 мм;
d – выступание толкателя

Недостаточное наполнение карбюратора бензином может зависеть от неисправности топливного насоса, а также от засорения или повреждения трубопроводов.

Чтобы найти причину неисправности, отсоедините шланг от нагнетательного патрубка 1 и с помощью рычага 8 ручной подкачки топлива проверьте, подается ли топливо. Если топлива нет, то отсоедините шланг от всасывающего патрубка 4 и проверьте, создается ли разрежение на выходе этого патрубка. Если разрежение имеется, то неисправен трубопровод, а если нет – то неисправен насос.

Разборка, очистка и проверка деталей

1. Для разборки насоса отверните болт крепления крышки 5, снимите крышку и фильтр 2. Затем отверните винты крепления корпуса к нижней крышке, разъедините их, выньте узел диафрагм и пружину.
2. Промойте бензином все детали и продуйте сжатым воздухом.
3. Проверьте целостность пружин насоса.
4. Проверьте, нет ли заедания клапанов. Проверьте состояние диафрагм. На них не должно быть трещин или затвердевания.
5. После проверки все изношенные или поврежденные детали замените новыми. Прокладки насоса всегда заменяйте новыми и перед установкой смазывайте тонким слоем смазки.

1. Для правильной установки топливного насоса используйте две из трех прокладок: А – толщиной 0,27–0,33 мм; В – толщиной 0,70–0,80 мм; С – толщиной 1,10–1,30 мм.
2. Установите теплоизоляционную проставку на блок цилиндров, поставив между ними прокладку А, а на плоскость, сопрягающуюся с насосом, поместите прокладку В. Приспособлением 67.7834.9506 замерьте расстояние d (минимальная величина, на которую выступает толкатель, установленная медленным поворотом коленчатого вала). Если размер d находится в пределах 0,8–1,3 мм, то закрепите насос на двигателе. Если d меньше 0,8 мм, прокладку В замените прокладкой А; если больше 1,3 мм, то прокладку В замените прокладкой С. Еще раз проверьте размер d и закрепите насос на двигателе.
3. Между блоком цилиндров и теплоизоляционной проставкой всегда должна быть прокладка А.

Топливный бак и топливопроводы

1 – топливный насос;
2 – шланг от топливного насоса к карбюратору;

3 – карбюратор;
4 – задняя трубка;
5 – датчик указателя уровня и резерва топлива;

6 – пробка топливного бака;
7 – трубка вентиляции топливного бака;
8 – топливный бак;
9 – прокладки;
10 – хомут крепления топливного бака;
11 – передняя трубка

Снятие и установка

1. Cнимите провод «масса» аккумуляторной батареи.
2. Отверните пробку 6 наливной трубы, сливную пробку и слейте бензин (на автомобилях с 1985 г. выпуска сливная пробка отсутствует).
3. Снимите щиток топливного бака.
4. Отсоедините провода массы, указателя уровня и резерва топлива.
5. Отсоедините шланги подачи топлива и вентиляции топливного бака.
6. Отверните болт хомута 10 и снимите топливный бак.
7. Установку топливного бака проводите в обратном порядке.

Очистка и контроль

1. Снимите с бака датчик уровня топлива. Для удаления загрязнений и отложений промойте бак бензином. Затем промойте бак струей горячей воды и пропарьте для удаления остатков бензина.
2. Тщательно осмотрите бак по линии стыка и убедитесь в отсутствии течи. Обнаруженные места течи по стыку запаяйте мягким припоем.

Паять можно только хорошо промытый и пропаренный бак, не содержащий паров бензина, чтобы не было воспламенения и взрыва при пайке.

Как поменять воздушный фильтр на ВАЗ 2107 своими руками?

Замена воздушного фильтра на карбюраторном автомобиле производится очень легко.
Необходимость детали объясняется тем, что она осуществляет очистку воздуха, который попадает в камеру сгорания двигателя. Без должной фильтрации, воздух тяжело будет поступать в систему, что приведёт к ряду неисправностей. А потому, фильтр должен быть всегда в надлежащем состоянии.

Периодичность замены

Технический график обслуживания воздушного фильтра двигателя ВАЗ 2107 предусматривает замену каждые 30 тысяч километров. Немаловажную роль играют условия, в которых работал воздухофильтр и, исходя из этого, его требуется менять чаще или реже.

Сугубо строгих сроков эксплуатации нет и только состояние прежнего фильтрующего элемента определит, как часто менять деталь.

В классических моделях авто нет бортовых компьютеров, которые измеряли бы расход топлива, а потому, основываясь исключительно на своей памяти, необходимо производить замены.

Признаки необходимости замены:

• увеличивается расход топлива;
• сильная загрязненность;
• повреждения или деформации;
• полный износ детали;
• пробег более 20 тыс. км.

Замена воздушного фильтра на ВАЗ 2107 инжектор

Замена воздухофильтра на ВАЗ 2107 инжектор производится не так часто, как на обычном карбюраторном моторе. Это не исключает того факта, что за его исправностью и состоянием не стоит следить и вовремя менять.

А из-за частого попадания пыли в ДМВР, теряются функции фильтрующего элемента и он работает на износ в разы быстрее, что приводит к преждевременной замене. На инжекторных автомобилях, расположение воздушного фильтра находится под воздуханом. И прежде, чем заменить старый на новый, откручивается крышка воздухана, приподнимается и вынимается старый фильтр из места посадки. Перед тем, как расположить новую деталь, корпус воздухана протирается, а затем осуществляется установка.

Подготовка

Целого набора инструментов не понадобится при работе с фильтрами. Можно обойтись одним гаечным ключом на 10 и чистой салфеткой или тряпкой. А поменять самостоятельно воздухофильтр можно за 10-15 минут.

На инжекторный двигатель подходящими считаются модели фильтров — MANN C2443/1, LADA 21120-1109080-82. На карбюраторный двигатель фильтрующий элемент идет круглого типа, а на инжектор — квадратного.

Недорогие отечественные фильтры стоят около 80 рублей. Немецкие воздухофильтры SCT подходят для карбюраторных двигателей автомобилей ВАЗ 2101-2107, 2108-21099 и стоят порядка ста рублей.

Выбор фильтра можно произвести и от его вида:

• инерционный — встречаются редко, но имеют место при замене на ВАЗ;
• бумажный — распространенный вид и имеют нулевое сопротивление.

Как правильно снять и установить?

Процесс замены старого фильтра на новый осуществляют в два этапа:

• снятие старого;
• установка нового.

• гаечным ключом откручиваются все гайки, которые удерживают корпус воздушного фильтра;
• крышка снимается;
• воздухофильтр вынимается из корпуса;
• горловина карбюратора накрывается чистой тряпкой, чтоб предотвратить попадание грязи во внутрь;
• внутренний корпус фильтра протирается.

Пошаговая инструкция установки нового воздухофильтра:

• новая деталь устанавливается в обратном порядке снятию;
• вставляется крышка фильтра по определенным меткам: если температура воздуха в среде выше 5 градусов, то красная метка «А» должна расположиться возле патрубка подвода теплого воздуха, который отмечен «Г». Если температура ниже -5 градусов, красная метка должна находиться возле патрубка сбора воздуха, отмеченного «В».

Последствия несвоевременной замены

Если вовремя не поменять фильтр, то ремонта не избежать. Загрязненная деталь негативно воздействует на работу двигателя, поскольку воздуху необходимо постоянно проходить через элемент, чтоб попасть в топливный бак и систему. Это может повлечь за собой низкую мощность двигателя.

У фильтрующего элемента сопротивление достаточно большое, но если оно отсутствует вовсе, последствия для машины будут ужасающими.

Грязный и забитый фильтр не просто не выполняет свои прямые функции, но и влечет за собой ряд негативных моментов:

• повышается расход топлива;
• низкая мощность двигателя;
• нестабильность в работе;
• грязный воздух;
• капитальный ремонт машины.

Потому, к проблеме замены фильтрующего элемента на ВАЗ стоит подходить серьезно, чтоб избежать серьезных поломок в дальнейшем.

Замена воздухофильтра ВАЗ 2105, 2107, 2108 на карбюраторных и инжекторных двигателях производится просто, быстро и без особой сторонней помощи. Главное — своевременно выполняйте замену и следите за качеством выбранных фильтров.

Патрубок воздушного фильтра двигателя

Возможно, часть автолюбителей считает, что приёмный патрубок воздушного фильтра – это второстепенный элемент, который особой роли в работе силового агрегата не играет. Увы, это ошибочное мнение.

Гофра, так ещё называют патрубок, в зависимости от места установки подаёт воздушную массу:

• К фильтру;
• Или входному коллектору.

При высокой концентрации пыли в воздухе именно патрубок, соединяющий поднятый шноркель и воздушный фильтр принимает удар на себя: задерживает большую часть грязного воздуха, тем самым минимизирует проникновение большей части пыли в фильтрующий элемент.

Наиболее часто встречающиеся неисправности

К распространённым проблемам неисправности патрубка воздушного фильтра относятся:

• механические повреждения;
• просевшие (ослабленные) крепления гофры;
• появление технической жидкости (масла) в патрубке и воздушном фильтре.

Необходимо остановиться на каждой проблеме, раскрыть её суть.

Повреждения механического характера

Если приемный патрубок воздушного фильтра находящийся между силовым агрегатом и фильтрующим элементом подвергнется механическому воздействию и деформируется или лопнет, то в мотор будет поступать загрязнённый воздух не прошедший обязательную очистку.

В агрегат будут попадать частицы пыли и грязи. Это непременно вызовет повышенный износ трущихся деталей мотора.

Патрубок, о котором идёт речь, изготавливается из резины и часто рвётся. На него постоянно воздействуют камни, песок и горячее масло.

Поэтому к нему следует относиться весьма бережно. Если он лопнет, то возникнут проблемы, о которых говорилось ранее.

Ослабленные крепления гофры

Что происходит в этом случае? Правильно, нарушается герметичность. В этом случае воздушная неочищенная масса просасывается в блок цилиндров и концентрируется на клапанах головки блока цилиндров и поршневых кольцах в виде сажи.

Она смешивается с не догоревшим топливом, образуя вязкое абразивное вещество. Это вещество отрицательно влияет на элементы и составляющие силового агрегата, сокращая сроки их службы.

Масло в патрубке и воздушном фильтре

Причиной проникновения масла в воздуховод являются неисправности других систем автомобиля. Масло проникает в патрубок и фильтрующий элемент через сапун.

Оно оседает на стенках воздуховода в виде паров, постепенно превращаясь в массу густой консистенции.

Основной причиной появления масла в патрубке можно считать высокое давление картерных газов. Решить проблему в одночасье поможет замена воздушного фильтра.

Замена патрубка: как это происходит

При прохождении планового или внепланового ТО выявлена неисправность, следует заменить гофру. Эта работа не представляет проблем и труда.

• Ремонт начинается с откручивания удерживающих хомутов или болты крепления.
• Демонтировать непригодный патрубок.
• Заменить новым элементом и плотно затянуть хомуты или гайки крепления, чтобы избежать в дальнейшем подсасывания воздуха.

Для замены нужно использовать оригинальную гофру. Придерживаться рекомендаций производителя в этом вопросе. Для этого существует артикул, прописанный в каталоге оригинальных запчастей современных автомобилей.

Для чего это нужно? Оригинальная запасная часть без проблем станет на место. Используя деталь смежников или приобретённую гофру на рынке, приготовьтесь к проблемам установки.

Заказывая товар в интернет-магазине, выясните у менеджера качество гофры. Договоритесь с ним о приобретении товара от нормального изготовителя, а не предприятия-упаковщика.

Эта услуга обойдётся на 10-15 процентов дороже выставленных на продажу образцов. Зато, таким образом, можно обойти проблемы с монтажом некачественного элемента.

Проведя монтаж гофры сомнительного происхождения можно предположить, что в недалёком будущем возникнут проблемы в работе силового агрегата.

К сведению. Когда проводится очистка патрубков от воздушного фильтра к турбине и от турбо/компрессора до впускного коллектора следует обратить внимание на удаление песка и грязи.

Где выполнить работу

Работу можно выполнить самостоятельно. Это можно сделать в гараже или при +t0 на улице. Достаточно посмотреть видеоматериал и приобрести оригинальную гофру, рекомендуемую к использованию производителем.

Ели проводятся другие комплексные мероприятия, то лучше замену поручить мастерам СТО. Они выполняют работу, согласно установленных нормативов на современном оборудовании. И проведут монтаж оригинальной гофры. По крайней мере, у них для этого созданы все условия. А также, мастера СТО, дают гарантию на установку.

Выводы

Получается, что патрубок воздушного фильтра – это не слабое звено в цепи стабильной работы силового агрегата. Наоборот, гофра играет определённую роль в надёжной работе мотора. От её прочности и целостности во многом зависит прохождение очищенного воздуха к двигателю.

Кроме того – это один из «пунктов» задержки грязи и пыли. Без него нельзя обойтись. Замена элемента не представляет трудностей.

Монтаж и демонтаж можно провести самостоятельно или при прохождении планового ТО или внеплановых технических операциях.

При самостоятельной замене главное, правильно подобрать гофру. На это нужно обратить особое внимание, удачи.

Патрубок на воздушный фильтр ваз 2107

Как заменить датчик массового расхода воздуха на “семерке”

Разбираемся что такое датчик массового расхода воздуха (ДМРВ) инжекторного Ваз-2107

В карбюраторных «Семерках» наилучшее соотношение бензина и кислорода воздуха обеспечивается диаметром жиклеров и диффузоров карбюратора и очень часто это соотношение не идеально. Инжекторный мотор Ваз-2107 работает на топливовоздушной смеси, составные доли которой рассчитывает процессор электронного блока управления (сокращенно ЭБУ). Для нормальной его работы нужно получить информацию по нескольким параметрам, один из которых, это количество кислорода воздуха, засасываемого в камеры сгорания цилиндров двигателя. ДМРВ Ваз-2107 вмонтирован в патрубок воздушного фильтра и связан патрубком с приливом корпуса дроссельной заслонки. Он отслеживает количество проходящего воздуха, контролируя разность температур двух тонких токопроводящих нитей из платины. Первая смонтирована так, что ее обдувает проходящий сквозь корпус ДМРВ воздух, а вторая, сравнительная (контрольная), спрятана от обдува. Чем больше воздуха продувается через датчик, тем сильнее остывает первая нить и тем больше упадет ее сопротивление по сравнению со второй нитью. Эта разница сопротивлений, в виде выходного сигнала, поступает в ЭБУ Ваз-2107, а он уже, учитывая температуру контрольной нити, вычисляет сколько нужно подать бензина. Если данные от ДМРВ не поступают, двигатель не заглохнет. Но работать будет совсем не так, как положено. Еще хуже, когда сигналы идут с ошибкой, такое часто бывает от загрязнения контактов. ЭБУ «сбивается с толку», дает неправильные указания форсункам и в итоге, мотор работает с перебоями.

Что говорит о нерабочем ДМРВ Ваз-2107 инжектор

Всегда, при наличии проблем с эти датчиком, светится лампа «Chack engine». Если есть бортовой компьютер, он будет выдавать соответствующий код ошибки.
Двигатель, при неисправности ДМРВ, работает, но:
– увеличивается потребление бензина;
– «плавают» обороты холостого хода;
– машина вяло разгоняется и плохо «тянет»;
– затруднен пуск мотора, сильнее всего горячего.
Очень все это похоже и на «проявления болезней» других систем инжекторного Ваз-2107, например датчика скорости или регулятора холостого хода . И все-таки, при этих «симптомах», нужно проверить ДМРВ в первую очередь. Конечно, проще всего заменить его на новый, но цена «кусается». До замены надо проверить плотность посадки разъема, цел ли соединительный патрубок от датчика до корпуса дроссельной заслонки, нет ли загрязнения платиновой нити. Все это ведет к ошибкам в работе датчика.

Проверить вазовский ДМРВ можно так

Самый быстрый и точный метод, это подключить мотортестер. К сожалению, такой прибор стоит довольно дорого, да и правильно использовать его, тоже, не так просто. Около дома или в «гаражных» условиях можно воспользоваться такими методами:
А. Отключаем разъем от ДМРВ, заводим мотор и проезжаем несколько километров. ЭБУ машины начинает работать «в обход» показаний датчика, определяя нужные параметры по показаниям других, исправных, датчиков. Если вы почувствовали улучшения в работе «движка»- ДМРВ неисправен.

Б. Можно «прозвонить» ДМРВ ВАЗ-2107 мультиметром. Включаем прибор для режима измерения напряжения до 20 вольт, при включенном зажигании напряжение на контакте «5» должно равняться 12 вольтам. На контакте «4» показания не менее 5 вольт. Если это не так, нужно проверять цепи питания ДМРВ и сам ЭБУ, а если напряжение в норме- датчик неисправен.

Номера контактов разъема ДМРВ

В. Снять датчик и внимательно его осмотреть. Внутри должно быть все чисто, не допускается масляный налет, мусор, пыль. Сетка на входе тоже должна быть чистой. Корпус проверьте на предмет наличия трещин, вмятин, коробления. Все уплотнители должны быть целыми, не допуская «подсоса» воздуха. Осмотрите патрубки и места посадки ДМРВ, любые нарушения герметичности здесь недопустимы.

Меняем датчик МРВ Ваз-2107 инжектор

Понадобятся ключи 8 мм, 10 мм и отвертка.
– ослабляем хомут отводящего патрубка;
– снимаем отводящий патрубок с ДМРВ;
– отвинчиваем ключом 10 мм два болта крепления к фильтру;
– снимаем ДМРВ с автомобиля;
– аккуратно снимаем резиновое кольцо со сломанного датчика и натягиваем его на новый;
– монтируем новый ДМРВ на место, крепим болтами;
– одеваем патрубок, крепим хомутом;
– подсоединяем на место разъем.

Запускаем мотор и наслаждаемся работой исправного ДМРВ Ваз-2107.
Можно посмотреть что внутри датчика
