Ремонт переднего лонжерона нива 21213

Ремонт переднего лонжерона нива 21213

Метки:Chevrolet NivaВАЗ 2121Замена лонжерона

При проведении такой операции, как ремонт кузова владельцы машин Нива довольно часто сталкиваются с необходимостью замены лонжеронов. Очень часто подобная проблема возникает в автомобилях Нива, перенесших аварию или которые уже долгое время находятся в эксплуатации.


Лада 4×4 2121 Нива

Эти элементы отвечают за геометрию всего кузова авто, поэтому если лонжерон лопнул, следует немедленно осуществить его ремонт. В этой статье мы расскажем, как происходит замена лонжеронов на Ниве, но для начала выясним, что такое лонжерон?

Что такое лонжерон

Данная деталь представляет собой элемент кузова, который нужен для усиления корпуса авто. К нему прикрепляются элементы подвески. Лонжероны расположены по бокам машины. На эти детали приходится львиная доля кузовной нагрузки.

Самыми распространенными поломками данных деталей являются:

  • образование трещин;
  • появление ржавчины;
  • полный разрыв элемента.

Ремонт незначительных повреждений производится при помощи сварочного аппарата, но если лонжерон лопнул, то необходима его полная или частичная замена. Эта деталь имеет огромное значение для всей конструкции авто, поэтому его ремонт лучше доверить квалифицированным сотрудникам автосервиса. Отечественные дороги оставляют желать лучшего и лонжероны на Ниве подвергаются значительным нагрузкам, поэтому следует подумать также и про усиление этих элементов.

Замена переднего лонжерона

Основные причины выхода из строя детали:

  • низкое качество дорожного покрытия;
  • некачественное усиление деталей;
  • высокоскоростная езда на плохой поверхности;
  • ослабление креплений рулевого управления и подвески.

Алгоритм действий:

  1. Прежде чем приступить к этой операции необходимо тщательно изучить чертеж. Это необходимо для корректной замены детали и соблюдения геометрии конструкции. Чертеж поставляется в комплекте с каждым авто. Итак, приступим к действиям.
  2. Первым делом необходимо демонтировать дверь с помощью ударной отвертки, после чего достать коврики и шумоизоляцию в салоне.
  3. Теперь необходимо снять крыло и зафиксировать переднюю часть авто, чтобы предотвратить падение. Зафиксировать также нужно и балку переднего моста. В большинстве случаев крыло лучше заменить новым, чтобы провести качественное усиление лонжеронов. Старые детали зачастую изъедены коррозией.
  4. После чего ослабить пружины и снять три болта с верхней опоры. После этого следует снять верхний рычаг.

Важно знать! Иногда случается такое, что крепежные болты заклинивают и снять их невозможно. В такой ситуации нужно срезать их болгаркой.

  1. Затем нужно снять растяжку, которая прикрепляет балку и лонжерон. После этого следует срезать болгаркой брызговик мотора.
  2. Следующим шагом станет разделения детали на две части и отделение ее от кузова. Лонжерон нужно разрезать за балкой.
  3. После демонтажа старого элемента необходимо тщательно очистить места креплений от ржавчины и загрязнений и монтировать новую деталь. Все крепежные болты необходимо плотно затянуть.
  4. Теперь нужно сварить всю нижнюю часть и брызговик мотора.
  5. После этого необходимо собрать все элементы подвески в обратном порядке согласно схеме чертежа.
  6. Завершающим этапом станет установка двери и крыла.

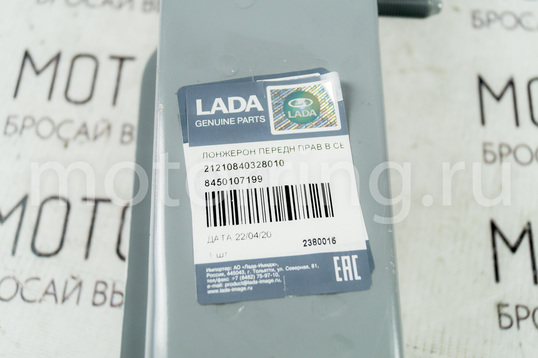

Лонжероны передние 2121 Нива
Самостоятельная замена переднего лонжерона – довольно трудоемкий процесс, требующий квалификации и опыта. Но если провести ремонт своими руками, можно значительно сэкономить на услугах автосервиса. Главное – четко следовать инструкции и не забывать про чертеж.

Усиление кузова 2121

Чтобы обезопасить себя от проблем, заботливый водитель пользуется профилактическими мероприятиями. В их число, помимо антиграв обработки и других процедур, входит усиление.

Все операции, касающиеся упрочнения и реставрации корпуса авто очень сложны, занимают много сил и времени, но дают великолепный результат.

На первое место, если речь заходит о модернизации кузова, выступает сразу же усиление лонжеронов. Она частенько проводится с помощью стального листа толщиной до 3-4 мм. Одновременно с этим усиливаются крепежные элементы подвески.

Сразу отметим, что усиление лонжеронов впереди актуально как никогда, если на Ниву устанавливаются более жесткие амортизаторы, пружины и большие по размеру колеса. Также это рекомендуется делать после установки силовых бамперов и лебедок.

Алгоритм проведения усиления лонжеронов на 2121

Вот, что рекомендуется сделать:

  • Вначале надо обеспечить доступ к лонжерону. Для этого автомашину загоняют на эстакаду или подъемник, демонтируют колесо.
  • Далее снимается суппорт, откручивается фиксатор с верха опора.
  • Ударом молотка или техникой под рычаг выбивается узел.
  • Ослабляются амортизаторные крепежи (верхнее и нижнее).
  • Цилиндр тормозной системы вывешивается на шланги.
  • Верхний рычаг снимается, а также чашка и верхний отбойник.
  • Освобождается редуктор и маятник руля.

Таким образом обеспечивается доступ к лонжерону:

  • Далее проверяется состояние места под амортизаторы. Если деталь не поржавела, то ее следует вынуть.

Примечание. Чтобы без особых проблем демонтировать «домик», следует просверлить сварные точки. Дрель заправляется вначале 5-номерным сверлом, делаются отметки. Затем 10-номерным сверлом окончательно высверливаются сварные точки. И еще: увидеть все сварные точки можно только после хорошей зачистки металла.

  • «Домик» снимается, а затем снова зачищается вся поверхность лонжерона с целью диагностики на предмет возможных мелких дефектов.
  • Снова тщательная зачистка, ведь она является основой всего.

Пришло самое время изготовить накладку:

  • Выкраивается деталь по лекалу из картона. Все точно размечается на бумаге, включая места болтов и фиксаторов.
  • После того, как макет готов, надо положить на него лист 3-миллиметрового железа и вырезать болгаркой.

Примечание. Очень важно действовать согласно правилу: семь раз отмерь. Кроме того, накладка обязана плотно прилегать к лонжерону.

  • На детали и лонжероне просверливаются нужные отверстия.
  • Накладка сажается на болты и хорошенько фиксируется.
  • Затем деталь полуавтоматом заваривается по всему периметру.
  • На место ставится «домик» и тоже приваривается.

На заключительной стадии работ следует обязательно покрыть все рабочие поверхности антикором. В данном случае как нельзя лучше подойдет мастика, которая высыхает за одни сутки.

Другие мероприятия по усилению слабых зон

Ниже представлен список самых востребованных мероприятий по усилению кузова Нивы и подвески:

  • Вварка подрамника особого типа под раздатку. Это позволяет устранить несосности коробки и раздатки, избавить кузов от вибраций, что очень положительно скажется не внедорожных характеристиках 2121.

Примечание. Говоря простым языком, вварка подрамника – это перенос фиксации раздатки с днища кузова на лонжероны (уже усиленные). Таким образом, раздатка получает надежную опору и естественную защиту, в том числе от камней.

  • Доработка или полная замена балки передней подвески. Устанавливается балка с модернизированными втулками рычагов снизу, эффективно блокирующая искривление осей.
  • Усиление лонжеронов путем обварки металлическими полосами, желательно с 4-миллиметровой толщиной.
  • Установка модернизированных шаровых опор и жестких пружин (можно от Волги, но обрезать на 1,5 витка). Это дает массу пользы, если учитывать тяжелый нивовский передок. Таким образом, вся подвеска надолго и хорошо защищается.
  • Установка проставок для увеличения хода подвески (проставки 20 мм).
  • Установка новых ГЗМ амортизаторов Монро 4х4 Адвентур. В данном случае рекомендуется в обязательном порядке усилить зоны фиксации демпферов, используя сварку.

Меняем задний лонжерон на Ниве

Замена заднего лонжерона на Ниве необходима в случае обнаружения повреждений различной степени тяжести, а также после аварийных ситуаций, в которых пострадали задние детали авто. Возможен, конечно же, ремонт и усиление старого элемента, но не стоит забывать о старении металла, вследствие чего значительно снижаются эксплуатационные характеристики всего автомобиля.


Замена лонжерона

Алгоритм действий:

Ремонт или усиление данных деталей гораздо сложнее, чем в случае с передними лонжеронами, поэтому лучше проводить его в автосервисе, если вы не уверены в собственных силах.

  1. Как и в предыдущем случае, для начала нужно изучить чертеж, чтобы понимать, где располагаются интересующие нас детали. После этого необходимо поднять заднюю часть машины домкратами и установить надежные опоры.

Важно знать! Во время установки опор нужно учитывать место нахождения деталей, которые подлежат демонтажу.

  1. Теперь необходимо исправить пропорции корпуса машины. Для осуществления этой операции следует установить гидравлические стойки под днище автомобиля Нива и провести распорку от крыши. После этого нужно устранить деформацию поврежденных элементов.
  2. Затем необходимо демонтировать крылья
  3. После этого нужно провести демонтаж всех деталей задней подвески на Ниве.
  4. По окончании демонтажа деталей нужно тщательно зачистить материал от загрязнений и ржавчины.
  5. Поврежденный лонжерон следует удалять именно таким образом: по линии сварки нужно просверлить отверстия, места, которые не получилось обработать дрелью, нужно срезать болгаркой, все оставшиеся удалить зубилом. Замена старой детали происходит только после исправления деформаций корпуса и очистки места для установки нового элемента.
  6. Теперь следует примерить новый элемент по отношению к корпусу авто Нива и срезать лишнюю длину. Затем нужно сделать в нем три отверстия в районе, где будет проходить сварной шов, и установить деталь на место. Теперь необходимо прихватить ее в трех подготовленных местах. Затем нужно прикрепить с двух сторон шва металлические пластины, чтобы провести усиление и новый лонжерон не лопнул при первой же поездке. Только после всех этих операций можно окончательно приварить лонжерон.
  7. Сварные швы следует отшлифовать и нанести на них эпоксидную смолу.
  8. Каждая деталь должна быть покрыта несколькими слоями грунтовки.
  9. Последний шаг – сборка в обратном порядке всех элементов подвески и снятие авто Нива с домкратов.

После этого замена лонжеронов завершена. Если вы решились проводить ремонт и усиление лонжерона, который лопнул, на Ниве самостоятельно, нужно будет изучить учебные материалы по сварке, а также чертеж автомобиля Нива.

Московский автомобильно-дорожный государственный университет , г. Москва. Уровень образования: Высшее. Факультет: АТ. Специальность: Инженер спец. Автомобили и автомобильное хозяйство. Опыт работы в автомобильной отрасли (мастером-консультантом…

Замена лонжеронов

Стоимость лонжерона порядка 3000 рублей, поэтому замена не сильно ударит по карману, зато она достаточно трудоемка. Желательно покупать полный комплект — передний лонжерон и брызговик. Дополнительно можно купить крепеж шаровой опоры, так как часто откручивать старую — напрасная потеря времени — крепежные элементы могут быть в плохой кондиции.

Процедура, по которой производится замена, подразумевает наличие следующих инструментов:

Ослаб кузов? Инструкция по усилению лонжеронов Нивы

ВАЗ-2121 — специфический автомобиль. Он обладает повышенной проходимостью и может проехать в таких местах, о которых владельцы обычных авто даже не мечтают. Его используют охотники и рыболовы, деревенские жители и просто любители бездорожья.

Однако передвижение по дорогам с плохим покрытием, пересеченной местности приводит к большим динамическим нагрузкам на кузов. Рано или поздно приходит время для усиления лонжеронов «Нивы».

Причины ослабления кузова

Конструкция ВАЗ-2121 достаточно жесткая. Она имеет короткую базу — 3740 мм и ширину — 1680 мм, что хорошо препятствует скручиванию. 3-дверный кузов дополнительно усиливает жесткость. Несмотря на крепкую конструкцию, со временем появляются трещины на лонжеронах в районе рулевого управления, а также в местах крепления рычагов подвески. Почему это происходит?

«Нива» значительную часть своего пробега проезжает по бездорожью, испытывая постоянное воздействие, которое передается от ходовой части на лонжероны машины. Со временем эти удары приводят к усталости металла кузова. Кроме того, защитная мастика, которой автомобиль обработан на заводе, отходит и обнажает металлическую поверхность. Появляется коррозия. Она дополнительно ослабляет несущие элементы.

Приходит момент, когда усиление лонжеронов «Нивы» становится неизбежным.

Основная неисправность кузова задней части автомобиля

В задней части кузова больше страдает кронштейн крепления поперечной тяги, именуемый в народе “солдатик”. Его правильное положение обеспечивает точное расположение заднего моста относительно передних колес. Когда машина движется по глубокой колее на приличной скорости, этот кронштейн испытывает ударную нагрузку от поперечной тяги. Постоянное воздействие приводит к усталости, и металл ослабевает. Наступает время, когда достаточно хорошего удара, чтобы «солдатик» поменял свое положение. В результате этого нарушаются ходовые параметры.

Кроме вышеперечисленных причин, лонжероны могут ослабнуть в результате аварии. Несмотря на то, что геометрические параметры восстановлены, места в которых они были деформированы, приобретают “память”. Впоследствии они могут согнуться в этих местах от незначительной нагрузки.

Также усилением лонжеронов «Нивы» занимаются любители бездорожья. Они укрепляют кузов для установки нестандартной ходовой части и дополнительного оборудования. Например, лебедок.

Предварительные работы

Перед тем как приступить к ремонту лонжеронов, надо выполнить предварительную работу. Она заключается подготовке рабочей зоны и вывешивании передней части машины на подставки.

Работу по усилению лонжеронов Нивы лучше выполнять на смотровой яме или на подъемнике.

До начала сварочных работ следует снять обшивку пола и удалить шумоизоляцию, которая примыкает к моторному щиту. Это место, где установлены педали.

Для этого нужно снять пластиковые накладки с порогов машины и откинуть обшивку. Таким образом, можно будет контролировать отсутствие возгорания в салоне. Также необходимо освободить верхний рычаг подвески. Для этого нужно отсоединить шаровую опору от поворотного кулака. Впоследствии это позволит установить ремонтную запчасть на лонжерон.

Перед работой необходимо зачистить предполагаемые места сварки. Это даст возможность получить хороший провар, поможет избежать возгорания полиуретановой мастики.

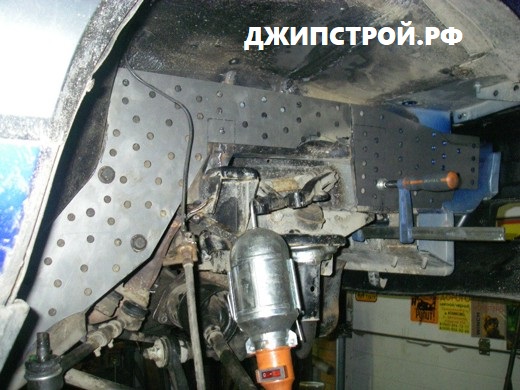

Усиление передних лонжеронов на «Ниве»

Перед привариванием ремонтного комплекта, необходимо осмотреть крепления балки, на которой установлен двигатель. Часто бывает, что гайки, которые фиксируют подушки двигателя, вырваны из своих посадочных мест. В этом случае нужно отдельно вывесить двигатель на домкрате, снять резиновые подушки, на которых он крепится.

Затем нужно вырезать шлифовальной машиной в лонжероне окно, которое обеспечит доступ к гайкам. Затем гайки фиксируются сваркой, закрывается окошко, также заваривается.

Это нужно сделать до того, как будут приварены усиливающие пластины, потому что они закроют доступ к этим гайкам, что сильно осложнит ремонт.

Есть два варианта усиления лонжеронов на «Ниве» 2121:

  • Изготовить пластину, повторяющую по форме внешнюю часть лонжерона.

Для этого берется лист металла толщиной от 2 до 4 мм. Можно использовать лист большей толщины, но в таком случае его будет сложно подогнать к профилю лонжерона. Для того чтобы правильно его вырезать, сначала надо изготовить лекало из плотного картона. Лист картона прикладывается к лонжерону, очерчиваются границы будущей детали. Также попутно отмечаются все отверстия. После того как готова выкройка, она накладывается на стальной лист и обводится маркером. Деталь вырезается шлифовальной машиной. После этого нужно просверлить отверстия с шагом около 5 см. Они будут выполнять функцию электрозаклепок, то есть через них деталь будет привариваться к кузову.

  • Приобрести готовый комплект для усиления лонжеронов для «Нивы».

Они уже полностью подготовлены к сварке и не требуют никакой доработки. Эти запчасти отличаются разной толщиной металла, из которого изготовлены. Цена на эти усилители составляет около 3 тыс. руб.

Усиление задних лонжеронов на «Ниве»

Задние лонжероны страдают из-за старения кузова. Коррозия проедает металл, ослабляя его. Они представляют собой листы железа, согнутые в виде П-образного профиля.

Усилить их можно, либо заварив новые лонжероны поверх старых, либо усилив трубой прямоугольного профиля прогнившие места. Второй вариант более дешевый.

Однако главное в усилении задней части — это не лонжерон, а кронштейн поперечной тяги. Перед тем как его усиливать, нужно сделать замеры положения заднего моста, после чего установить кронштейн в правильное положение. Делается это при помощи гидравлических растяжек. Только после этого его можно обваривать.

Заключительные работы

Для того чтобы результат работы радовал долгие годы, надо защитить места сварки от коррозии и ударов камней, летящих из-под колес.

Для этого применяется резино-битумная мастика, в которую добавлена полимерная крошка. Наносится она кистью или специальным распылителем, подключенным к компрессору. Перед тем как наносить состав, следует оголенный металл покрыть грунтом. Он должен содержать ортофосфорную кислоту, которая защитит деталь от коррозии.

Лонжероны, накладки-усилители лонжеронов Ваз Нива, Chevrolet Niva

Лонжерон пола центральный, накладка-усилитель, 3мм длина 1000мм 1 шт.

Артикул: 001

Специально разработано для усиления центрального лонжерона пола «внакладку» к имеющимся штатным лонжеронам новых автомобилей.За счёт более широкого профиля не требует обязательной срезки лонжеронов при кузовном ремонте повреждённых и сгнивших машин. Широкая полка позволяет удобно и прочно завязаться к элементам днища автомобиля. Подготовлены специальные отверстия для установки подрамников или кронштейна защиты агрегатов.
Материал-конструкционная сталь 3 мм.

Лонжерон пола подойдёт для следующих Лада Нива 4х4: 2121, 21212, 21213, 21214, 21215, 21216, 21217, 21219, 2121Б, ВАЗ-2121Ф, 2131 (Нива Крокодил)

ЦЕНА: от 7 000 руб./Пара

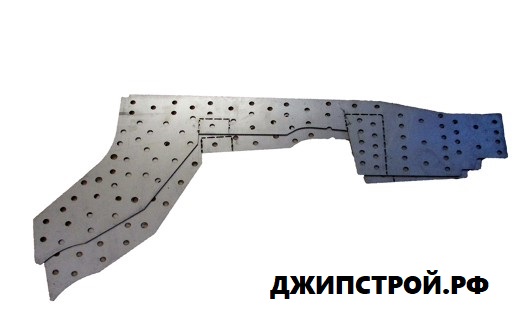

Накладка-усилитель передних лонжеронов и брызговиков 2121-21214 (С-ралли) 4мм. комплект 12 деталей.

Артикул: 002

Самая мощная накладка-усилитель передних лонжеронов и брызговиков «С-Ралли» изготовлена из конструкционной стали толщиной 4 мм. и предназначена для ремонта и/или усиления передних лонжеронов любых автомобилей нива 2121-21214. Усилители лонжеронов незаменимы при подготовке к эксплуатации машины в особо тяжёлых условиях ралли рейдов и трофи- соревнований, с постоянным использованием лебёдки и колёс увеличенного диаметра.

Идеально подходит для восстановления и усиления треснувших лонжеронов и брызговиков передней части кузова старых автомобилей, в том числе чрезвычайно подвергшихся разрушающей коррозии в самой запущенной стадии .

Полный комплект,12 деталей,включая:

  • домики амортизаторов (2 положения: лифтстандарт)
  • пластины тормозных трубок
  • Точно подходящие отверстия под маятниковый рычагрулевой редукторчашку отбойника
  • 4 мм. сталь,обработанная против коррозии при транспортировке
  • Высокие отбортовки (Выше чем на 3мм.версии) для усиления проблемных мест автомобилей с
  • пробегом.

Применение: ВАЗ-2121, ВАЗ-21211, ВАЗ-21212, ВАЗ-2122, ВАЗ-21213, ВАЗ-21214, ВАЗ-21215-19, ВАЗ-2131, и их модификации.

  • Усилители 2 шт.
  • Домики амортизаторов 2 положения
  • Пластины тормозных трубок
  • Наклейка маркировочная
ЦЕНА: от 8 500 руб.

Накладка-усилитель передних лонжеронов 2121-21214 3 мм

Артикул: 003

Накладка-усилитель передних лонжеронов 2121-21214 3 мм низкая (хлыст) комплект 2 шт.с кронштейнами амортизаторов предназначена для превентивного усиления лонжеронов новых и подержанных автомобилей без значительной проникающей коррозии.

  • Данные усилители рекомендуется устанавливать при установке силовых бамперов,лебёдок иили колёс увеличенного диаметра. А также при наличие гидроусилителя.
  • Точно повторяющая штатные размеры накладка-усилитель не требует никаких подрезок и сверления.
  • Для точного позиционирования кронштейнов амортизаторов имеются интуитивно понятные метки.
  • При грамотном монтаже квалифицированными специалистами накладки-усилители в значительной мере способствуют улучшению прочности силового каркаса передней части кузова при сохранении зон деформации брызговиков.
  • Наличие кронштейнов — «домиков» амортизаторов из конструкционной стали позволяют значительно съэкономить время, не занимаясь тщательным и аккуратным демонтажом старых (штатных).

Применение: ВАЗ-2121, ВАЗ-21211, ВАЗ-21212, ВАЗ-2122, ВАЗ-21213, ВАЗ-21214, ВАЗ-21215-19, ВАЗ-2131, и их модификации.

  • Накладка-усилитель 2 шт.
  • Кронштейн амортизатора 2шт.
ЦЕНА: от 7 800 руб.

Накладка-усилитель передних лонжеронов 2123 (шнива), комплект из 2-х накладок.

Артикул: 004

Применение: ВАЗ 2123 (Шеви Нива)

Описание: Незаменимы при частой внедорожной эксплуатации,а также в профилактических целях.

Рекомендуется:

  • для автомобилей с пробегом более 130 т.км.
  • для автомобилей с трещинами в лонжеронах в районе рулевого редуктора иили маятникового рычага.
  • при установке лебёдки и подрамников.
  • Устанавливается при помощи сварки (электродуговой или в среде защитных газов)

Комплектация: Накладка-усилитель передних лонжеронов — 2шт.

ЦЕНА: от 6 950 руб.

Тюнинговый комплект F02

Артикул: 005

В комплект входит:

  • Накладки на задний и передний бампер
  • Накладки арок колес и порогов
  • Накладка воздухозаборника капота
  • Накладки стоек
  • Накладка заднего фонаря
ЦЕНА (для Lada 4×4 3 двери): от 24 402 руб.
ЦЕНА (для Lada 4×4 5 дверей): от 25 212 руб.

Усилители передних лонжеронов Шевролет Нива

Артикул: 005

ЦЕНА : от 6 500 руб.
