Умное реле поворотов Шевроле Нива

Добрый день, уважаемые читатели.
Сегодня пойдёт речь об улучшении а ля иномарка, когда качнул поворотником и моргает три раза, а точнее про его установку. Купил на моторинге, МОДУЛЬ (УДЛИНИТЕЛЬ) УПРАВЛЕНИЯ СИГНАЛАМИ ПОВОРОТОВ ДЛЯ ВАЗ, 790 рублей.
Спойлер — я человек понимающий в электрике примерно ничего, как и в машине, поэтому был довольно напряжён и делаю этот отчет для таких же как я, просьба не бить тряпками за рукожопость.

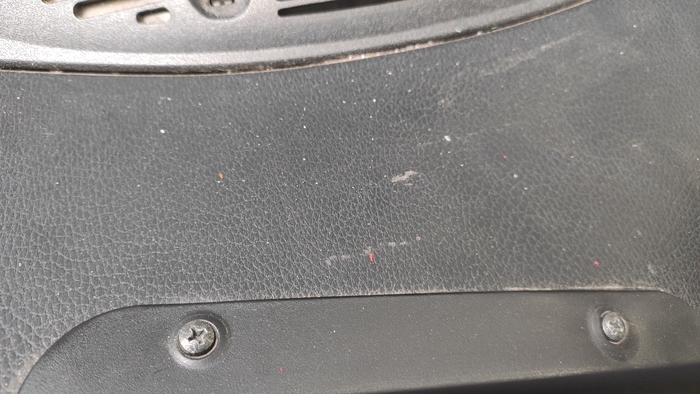

Итак приступим. Снимаем маску торпеды, для этого снимаем две заглушки

Откручиваем 4 винта для версии без ММС (два под заглушками и два под козырьком спидометра)

И 6 в версии с ММС

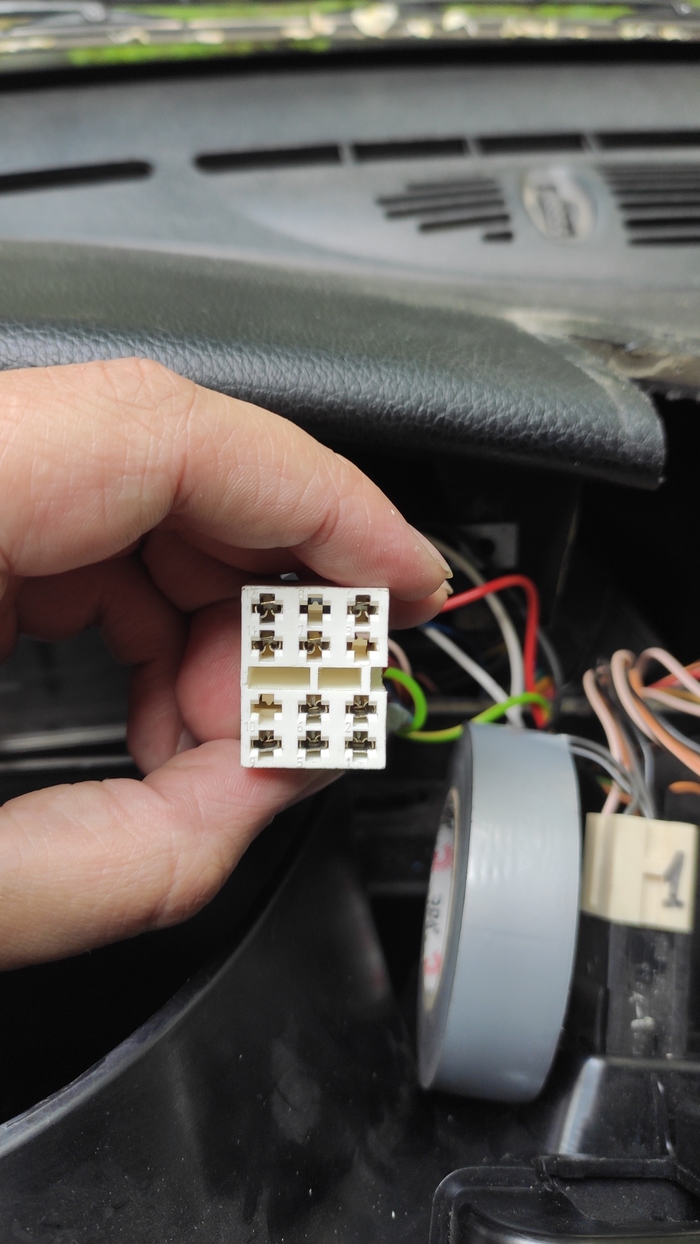

Далее всю эту ерунду вынимаем, снимаем фишку с аварийки. Она пронумерована

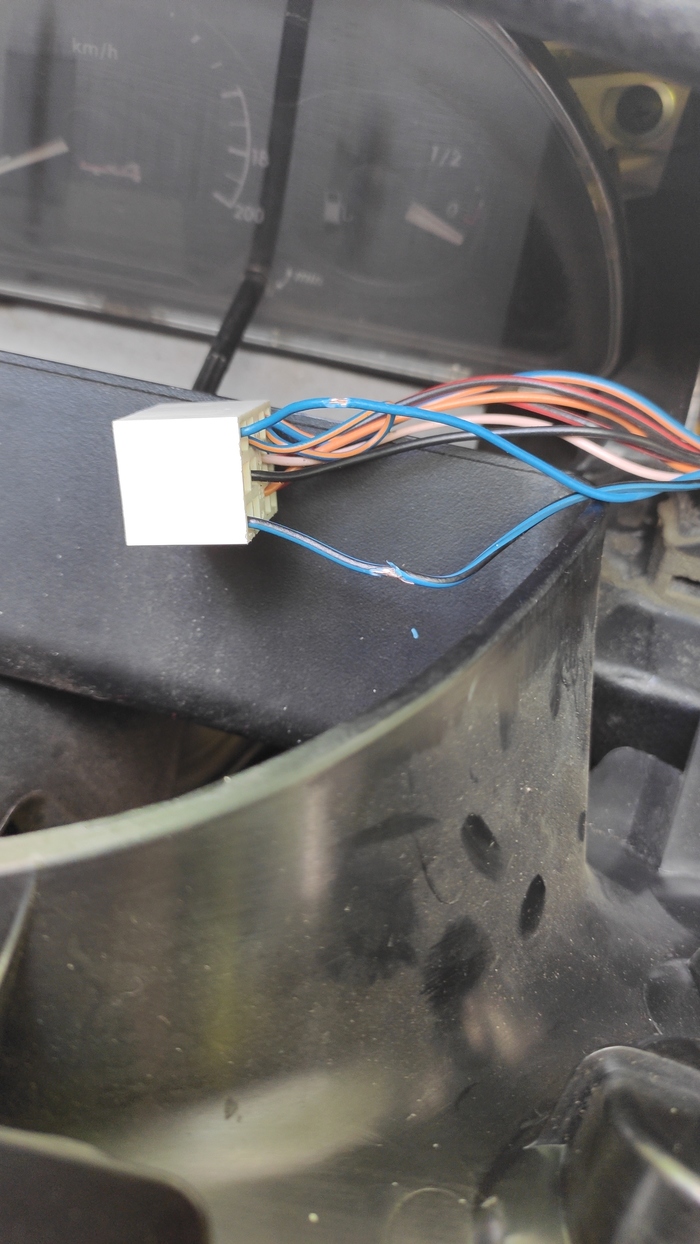

Поначалу я пытался сделать на клипсах из набора оголив провода наполовину

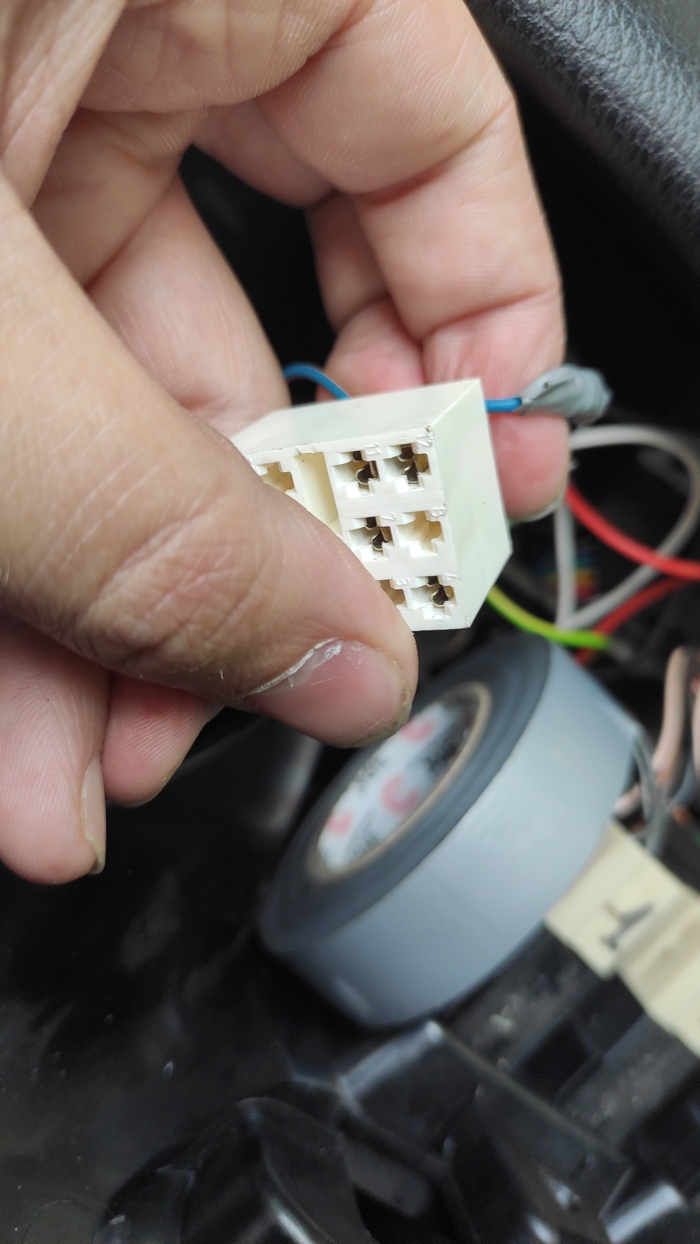

Но в таком конфиге оно работало через раз. Поэтому было принято решение делать на скрутках.
Далее самый важный для меня момент — соединение проводов.

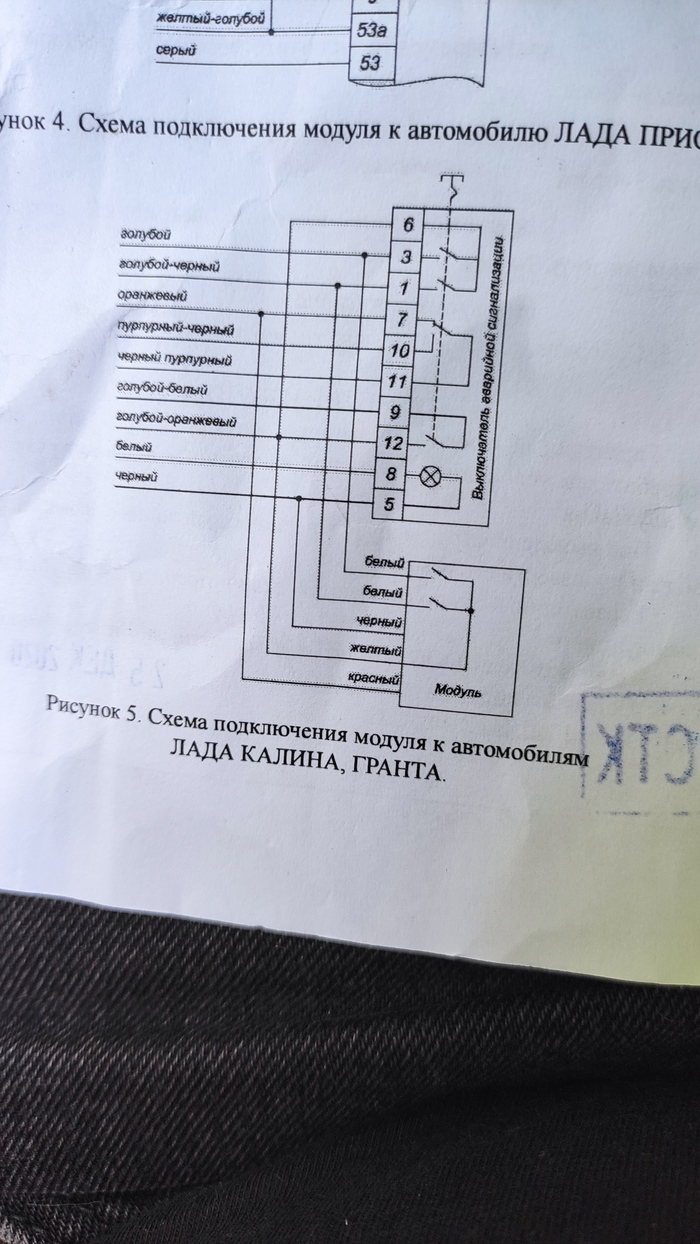

Инструкция из набора вот

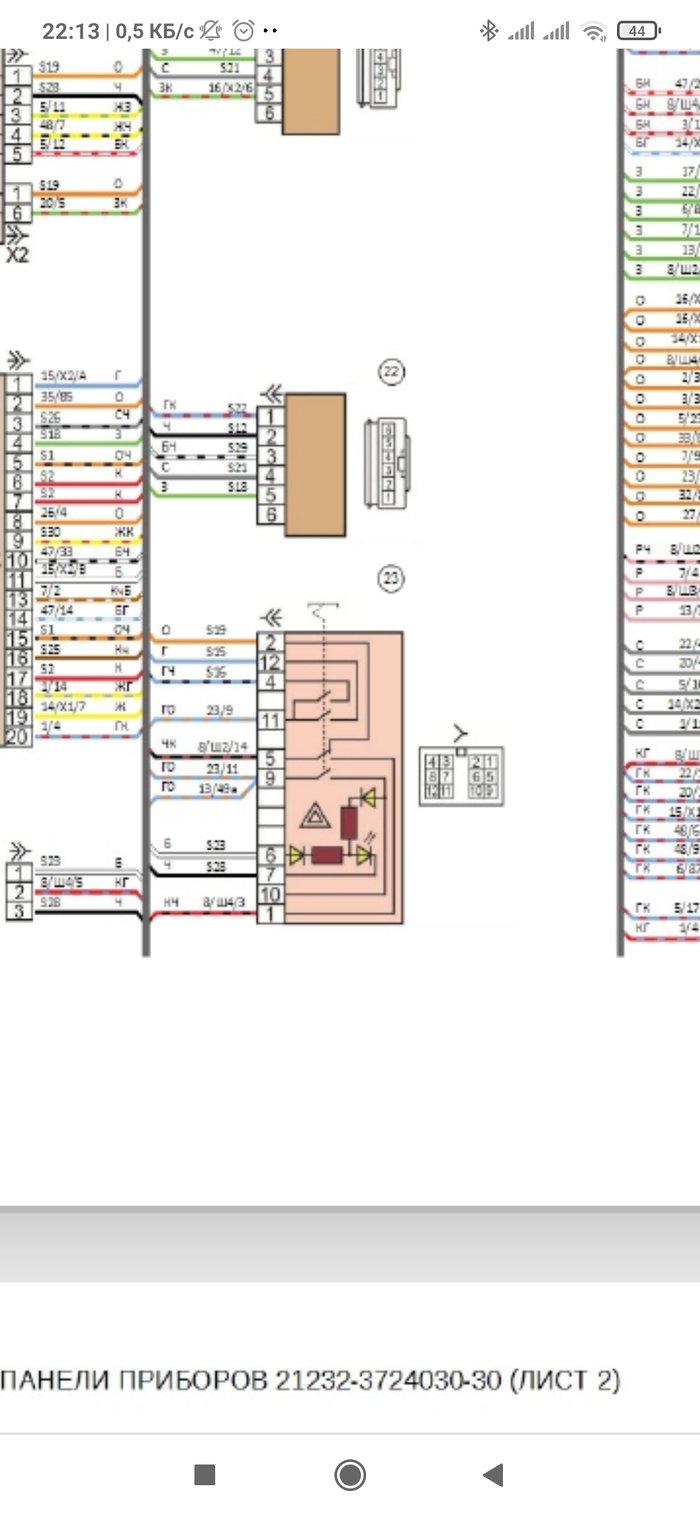

Схема аварийки вот

Ну и собственно поехали.

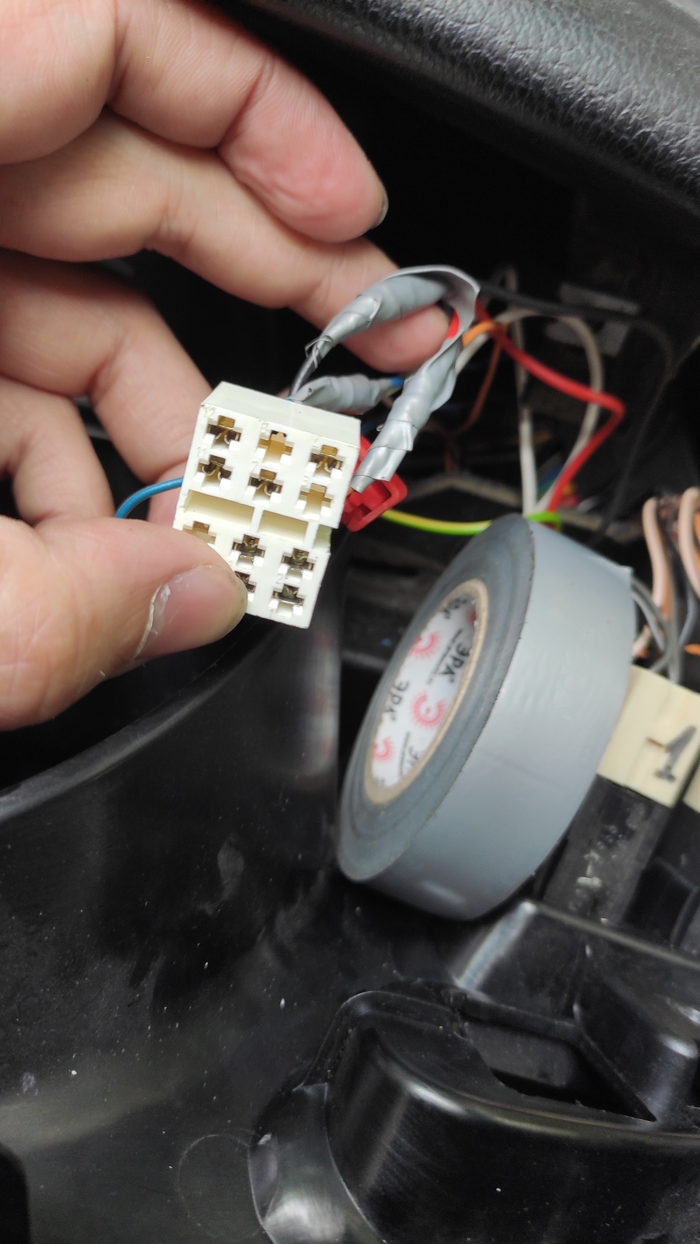

По цветам всё совпадает, следовательно по нумерации : белые 4 и 12

Чёрный на 7 и желтый на 9

Затем собираем всё в обратную сторону, не забывая положение фишки — она изначально вверх ногами и первый сбор был неудачей, пришлось опять вынимать маску.
И вуаля, вы великолепны

Спасибо что прочитали, надеюсь будет полезно кому то кто так же как я хотел, но боялся лезть по неопытности.
Лучей добра и удачи на дорогах!
