Распиновка магнитолы лада ларгус

В сети бродит много разрозненных распиновок, но в них почти никогда не попадается подробного описания узкого разъема на 24 контакта и маленького на 8. Обычно пишут только про 12-контактный, где питание и акустика. Добрый человек поделился со мной распиновкой всех разъемов, я проверил ее на своем рестайловом Дастере и делюсь с читателями моего БЖ.

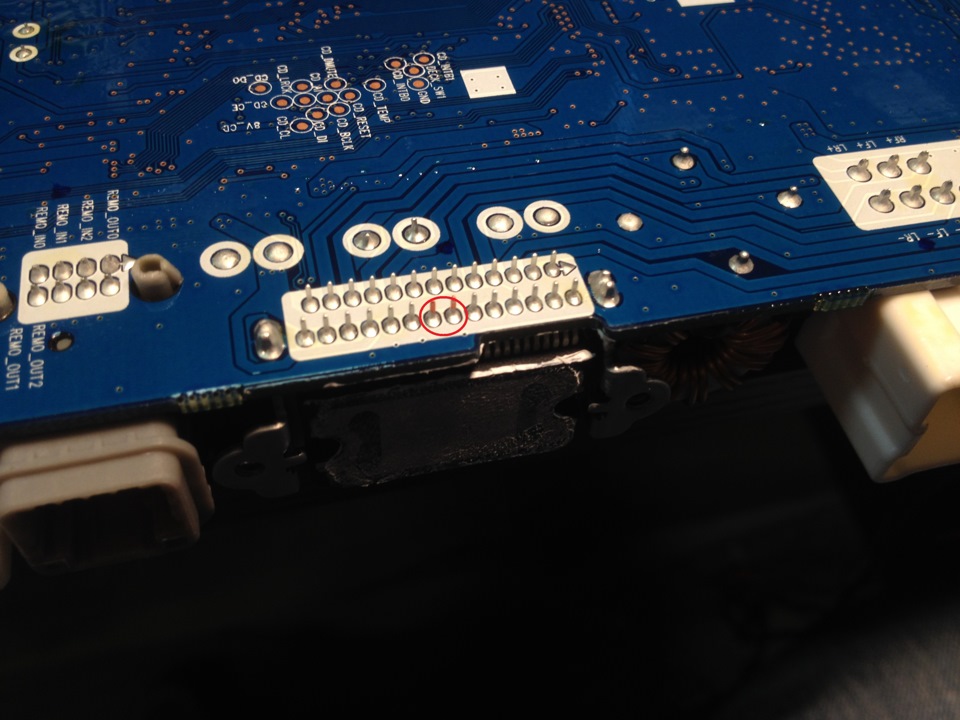

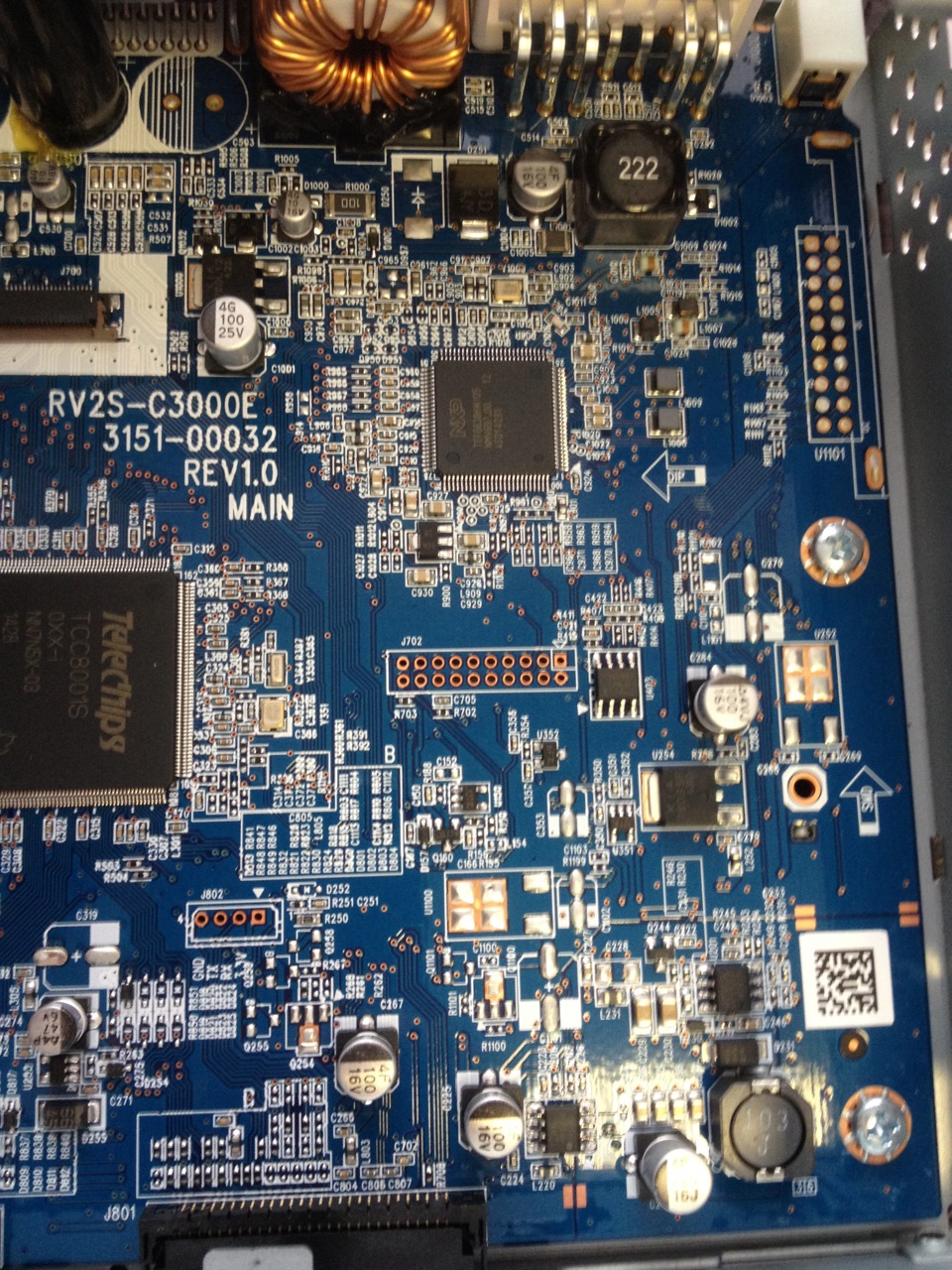

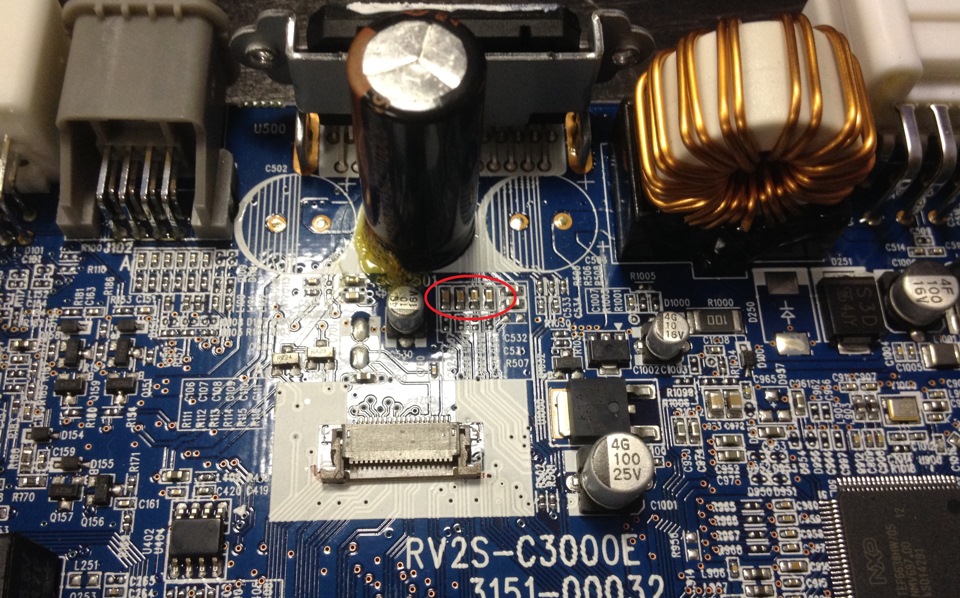

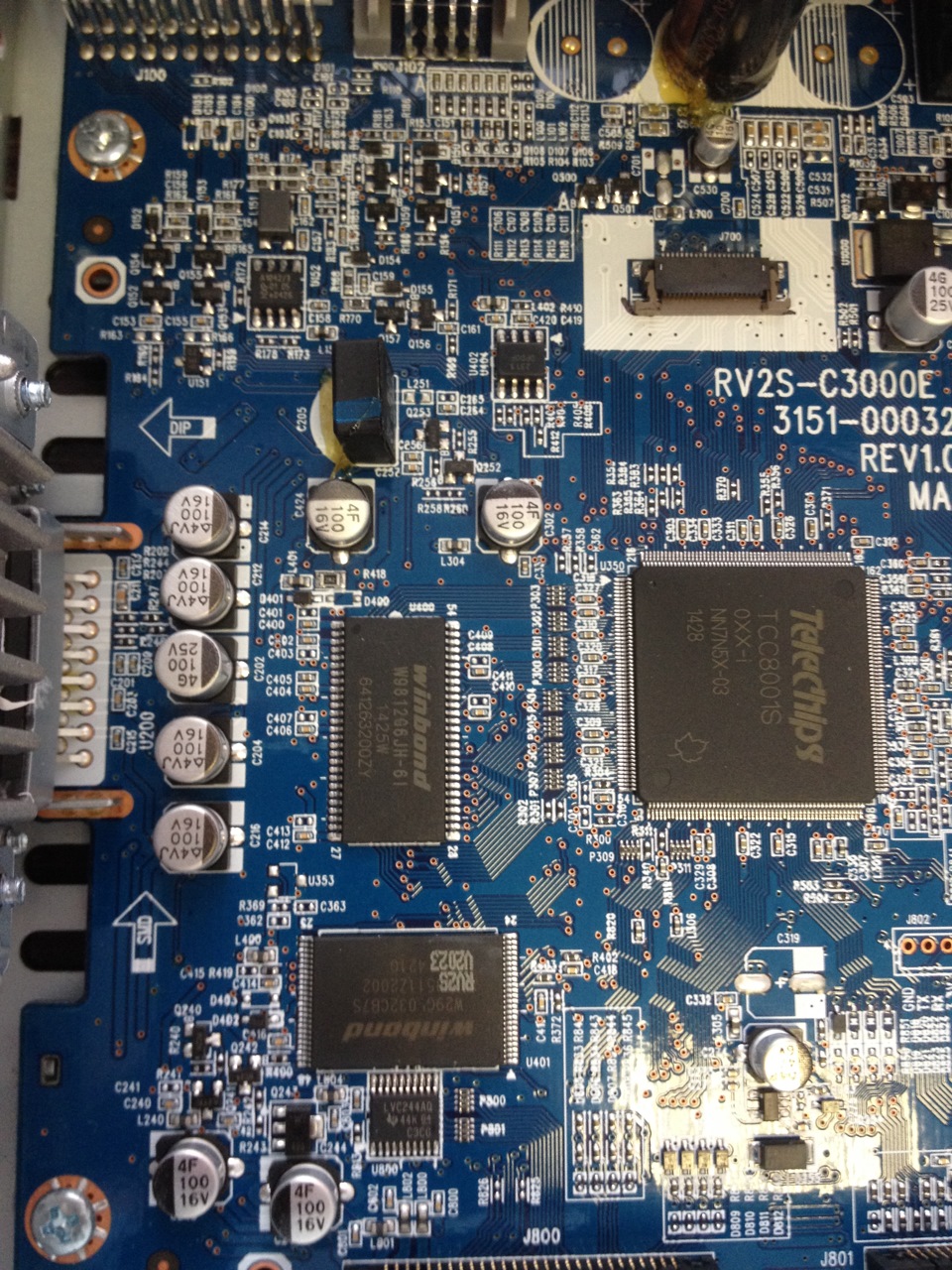

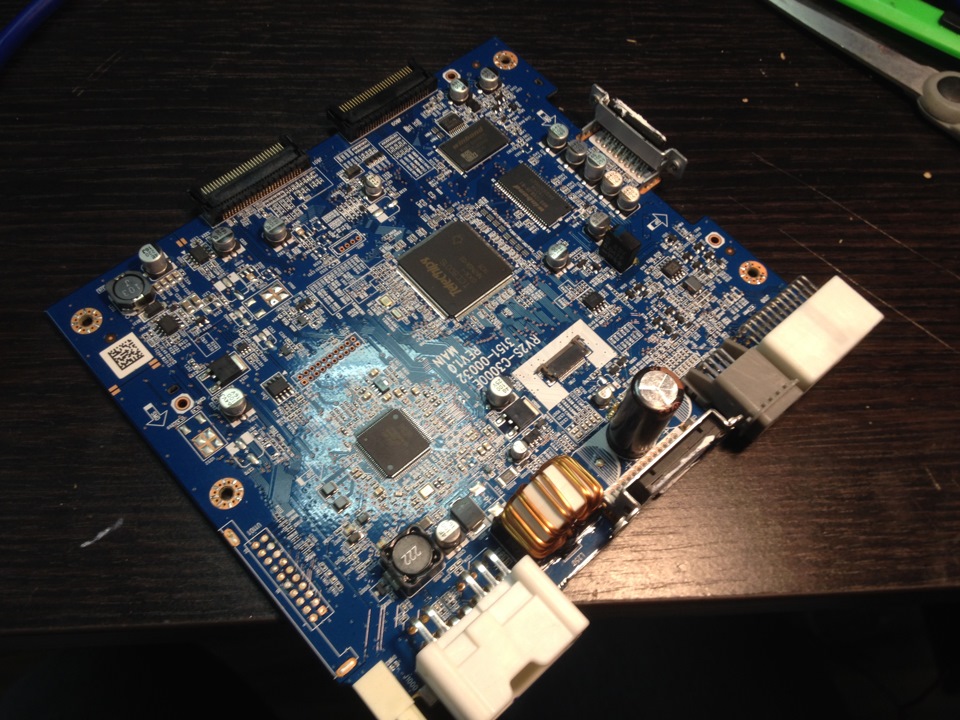

Но это вы все наверное и так знали. А вот по 24-пиновому разъему полной информации я не находил

1 — на этот контакт приходит плюс 12В если включена подсветка приборов. Включает подсветку кнопок + — и Power на Медианав. Работает даже если на сам прибор питание не подается.
2 — на этот контакт подается плюс 12В если включено зажигание. Если нет напряжения на этом контакте через некоторое время около 20-25 минут MediaNav Evolution отключается
3 — сюда приходит +12В с коробки передач, если рычаг переключения в позиции R
4- висит в воздухе
5- TX сервисного порта звукового чипа — это не проверял, в колодке не подключен
6- RX сервисного порта звукового чипа — это не проверял, в колодке не подключен
7- Сигнал внешнего микрофона
8 — +питания внешнего микрофона
9- + 6В для питания штатной камеры — питание подается только если есть 12В на контакте 3
10 — плюсовой сигнальный провод штатной камеры
11-плюс второго линейного входа(данный вход блокируется программно) — у меня не подключен
12-включает второй линейный вход, если он разблокирован программно при замыкании на массу — у меня не подключен
13-сюда приходит сигнал скорости откуда-то из приборной панели. Влияет на регулировку громкости в зависимости от скорости
14-сюда подается +12В при наличии зажигания
15 — CAN шина
16 — CAN шина
17 — в воздухе
18 — в воздухе
19 — минус внешнего микрофона
20 — в воздухе
21 — минус для питания камеры (без помех)
22- минус сигнала камеры
23- минус второго линейного входа — у меня не подключен
24 — минус для экрана второго линейного входа — у меня не подключен

Автомобиль Лада Ларгус один из немногих отечественных автомобилей комплектующийся штатной магнитолой. Лада Ларгус идет с аудиоподготовкой и с магнитолой уже с завода. Именно о схеме, реализованной на автомобиле Лада Ларгус мы и поговорим в данной статье.

Стоит заметить, что в соответствии с современными стандартами, на автомобиле Лада Ларгус имеется два штекера подключаемых к магнитоле. К сожалению данные штекеры не подходят под стандарт ISO.

То есть, в случае замены штатной магнитолы, вам придется скорее всего покупать переходник для магнитолы. Штекеры на Лада Ларгус применены как и для автомобилей Рено.
Стоит сказать, что к штатной магнитоле можно подключить джойстик для упраления с руля, для этого, на обратной стороне магнитолы имеется разъем. Вопрос теперь остается в том, где взять джойстик?
Более подробно, о стандартах подключения магнитолы, вы можете узнать из статьи «Подключение магнитолы в автомобиле своими руками». Так, один из штекеров используется для подключения питания к магнитоле. Второй, для подключения 4 динамиков (2 впереди и 2 сзади)

Схема подключение питания и динамиков к магнитоле Лада Ларгус

Наименование обозначений согласно схеме
1 — головное устройство аудиосистемы; 2,3,4 — блок предохранителей в салоне; 5 — динамик правой передней двери; 6 — динамик правой задней двери; 7 — динамик левой задней двери; 8 — динамик левой передней двери

На Лада Ларгус аудиоподготовка присутствует на всех модификациях, а вот магнитолой и динамиками укомплектовывают только в виде опций на комплектациях «норма» и люкс». Далее попробуем разобраться, что завод изготовитель понимает под словом «аудиоподготовка» и какие разъемы имеет штатная магнитола Лада Ларгус.

Аудиоподготовка Лада Ларгус — это антенна с кабелем, подавитель помех, жгут проводов к радио, жгут проводов для подключения динамиков передних дверей. Этим перечнем АвтоВАЗ наградил все комплектации Лада Ларгус.
Жгут проводов для подключения задних динамиков (дверей) есть на всех универсалах и отсутствует у фургона.
Штатная магнитола Лада Ларгус с функциями CD-MP3+AUX+USB+Bluetooth+Hands Free устанавливается опционально на комплектациях «норма» и «люкс».

На комплектациях без магнитолы вместо нее установлена полочка. Если снять полку, то провода для подключения магнитолы будут вставлены в ее тыльную часть. Один штекер используется для подключения питания к магнитоле, другой для подключения двух передних и двух задних динамиков.

Стоит учитывать, что разъемы для аудиосистемы отличаются от привычного стандарта ISO. Поэтому для подключения не штатной магнитолы придется использовать переходники, которые имеют название: гнездо/переходник автомагнитолы Renault Duster/Sandero/Logan > 2012 — ISO (евро).

Переходники понадобятся также и для подключения динамиков в дверях автомобиля и антенны (кстати, штатные динамики имеют размер 13 см). Разъем для задних динамиков стоит искать в стойке за водительским сиденьем (в районе ног пассажира).

В случае отсутствия переходников для подключения магнитолы или динамиков, можно срезать разъемы и соединить провода по схемам, которые представлены ниже. Однако, в этом случае придется подумать о сохранении гарантии на магнитолу и автомобиль.

Мультимедийная система Teyes Design 2 Din для Лада Ларгус, Ларгус Кросс

Некоторые автолюбители настолько любят свою любимую машину, что не могут без нее и дня прожить. А если учесть, что многие живут в огромных мегаполисах, то только чтобы добраться на работу и обратно, уходит уйма времени. Если добавить пробки, то чуть ли не полжизни можно провести в автомобиле. Хорошо, что хоть Лада Ларгус имеет в своем распоряжении современную акустику. Эта особенность позволяет немного скрасить простои в длинных вереницах, когда сдают последние нервы.

Штатная магнитола

Но бывает и так, что штатная магнитола Лада Ларгус у нас есть, а вот разобраться со всеми ее функциями – задача не из легких.

Инструкция

Накопитель
Обычно в комплекте к магнитоле идет руководство пользователя. Есть детальные характеристики того, как осуществляется ее эксплуатация, что и когда нажимать, а главное, зачем.

Согласно схеме в инструкции, указано два варианта исполнения магнитолы:

двухдиновая (2 din);
стандартная.

По первой категории ничего сложного нет, это только название непонятное. Отличаются эти две версии только разными кнопками, да тем, что на них написано. Самой полезной и практичной функцией является возможность сопряжения с некоторыми беспроводными устройствами через Bluetooth, например, подключение к мобильному телефону. Штатная магнитола на Ладе Ларгусе обеспечит вам в таком случае возможность говорить по телефону даже без помощи рук, не нарушая тем самым правила дорожного движения. Если думаете, что придется сильно громко разговаривать или кричать, чтобы собеседнику было хорошо слышно, то ничего подобного. Обычного тона голоса будет вполне достаточно.

Как подключить магнитолу

Подключение головного устройства зависит от модификации автомобиля. При установке магнитолы требуется плотно защелкнуть штекеры ISO, а затем установить на место разъем антенны.

Если изделие оснащается проводным пультом дистанционного управления, то он выносится на рулевую колонку или фронтальную часть панели приборов. Провод прокладывается внутри панели вдоль штатных магистралей электрических жгутов.

С 2 динамиками

Схема с 2 громкоговорителям используется только на грузовых фургонах, репродукторы располагаются в дверях под пластиковыми панелями.

Магнитола готова к эксплуатации сразу после подключения к штатным разъемам. Владелец автомобиля может установить дополнительные громкоговорители в салоне, проложив к ним отдельные акустические провода.

С 4 динамиками

На пассажирских модификациях применяется 4 динамика, что позволяет улучшить качество звучания в салоне. В проводке имеется отдельный жгут, выведенный к динамикам в задних дверях.

Подсоединение не требует никаких дополнительных доработок проводки автомобиля.

Без динамиков

Схема без колонок встречается на базовой комплектации. На машине имеются разъемы подключения магнитолы и передних громкоговорителей, а также вывод антенны. После коммутации магнитолы требуется разобрать дверные обшивки, что позволит смонтировать динамики на штатные места.

Громкоговорители крепятся к заводским точкам, допускается применение деревянных переходных колец. После установки элементов необходимо вернуть снятые детали на место.

Принцип работы магнитолы

Всем людям не угодишь. Кому-то нравится родная штатная аудиосистема, которая идет вместе с новым автомобилем, а другому подавай вариант более продвинутый. Так какая же она – родная магнитола Лада Ларгус? Внешний вид очень неплохо гармонирует с внутренним оформлением. Удобные кнопки управления помогают быстро сориентироваться, что куда нажать или прокрутить. Входит магнитола в положенное ей место плотно и без лишних люфтов. Звук тоже хорош, музыка на любой вкус звучит отлично и чисто. Радио неплохо ловит сигнал, даже если прием так себе.

Настройка радио

Проигрывание музыки возможно с дисков или через подключение по Bluetooth своего смартфона. Надо отметить, что качество при этом не страдает. Да и настроенные радиостанции можно зафиксировать, чтобы они не пропали. Кроме дисков, можно использовать и USB-разъем, к которому без проблем можно подключить флешку и воспроизвести музыку с нее. Основные форматы аппарат считывает отлично.

Вы сможете перематывать, останавливать даже в середине песни, не начиная каждый раз сначала. На дисплее отображается информация о подключенных устройствах, если проигрывается песня, то есть название и исполнитель. В целом подключение устройств и эксплуатация – задача несложная.

Выбор песни

Подключить же к ней можно при необходимости, кроме вышеперечисленного, еще и наушники через разъем Jack. Некоторым не очень нравится, что внешняя панель несъемная, как у предыдущих вариантов. А подумать, так это и совсем не проблема, ведь если кто-то захочет ее украсть, то вряд ли злоумышленника остановит отсутствие внешней панельки. И не за ней он пришел, а за магнитолой.

Итак, головное заводское устройство Лада Ларгус обладает неплохим набором функций. Как только возникает мысль, что чего-то не хватает, то надо брать инструкцию и внимательно читать. Не исключено, что о некоторых возможностях мы просто не знаем.

Замена автомагнитолы Лада Ларгус

Понадобятся сразу 4 стержня небольшой длины, что-то похожее на металлические вязальные спицы или проволока толщиной 2-2,5 мм. Нужно воткнуть сначала два наших штифта в левую часть, а потом оставшиеся два – в правую. Одновременно нажав на все четыре, нужно поддеть снизу пластиковой карточкой, и магнитола выйдет из своих пазов. Теперь с ней можно делать что угодно: менять прошивку, программировать код, ремонтировать и т.д. Особенно данная процедура вам будет необходима, когда вы отсоединяли клеммы аккумулятора.

После этой процедуры нужно снова вводить код, а если вы его не знаете или не помните, где положили документы, то нужна будет информация с задней панели. Там мы найдем штрих-код, последние четыре символа которого нам и понадобятся для того, чтобы сгенерировать новый код магнитолы Лада Ларгус. Его желательно уже не забывать. Без правильного кода магнитола даже не включится.

Как установить

На части автомобилей с завода установлена автомагнитола с проигрывателем компакт-дисков, имеющая размер 1 DIN. Базовые версии оснащены только аудиоподготовкой, вместо головного устройства смонтирована пластиковая заглушка.

Чтобы установить магнитолу на Ларгус своими руками, необходимо:

После снятия заглушки разместить в панели приборов направляющие салазки с фиксаторами.
Закрепить монтажный узел при помощи язычков, расположенных по периметру детали. Отгибание выполняется отверткой, установленная шахта не должна вибрировать и издавать посторонних звуков.
Подсоединить разъемы ISO, расположенные на штатной проводке, к головному устройству.
Соединить штекер антенны с гнездом на магнитоле. В случае несовпадения размеров и формы разъемов и штекеров используются соответствующие переходники.
Вставить аудиоустройство в шахту и задвинуть до щелчка, указывающего на срабатывание фиксаторов.
Смонтировать декоративное обрамление, располагающееся вокруг панели магнитолы.

Некоторые владельцы устанавливают на свои Lada Largus магнитолы размера 2 DIN. Для размещения головного устройства требуется заменить фронтальную пластиковую накладку на панели приборов, поскольку аккуратно доработать оригинальную невозможно.

Родная панель крепится на защелках, которые снимаются вручную или пластиковой отверткой, просовываемой в щель между деталями.

Передняя панель с расширенным окном требует доработки — на ней необходимо установить кнопки управления дополнительным оборудованием, позаимствованные у седана Рено Логан, оригинальные элементы от Ларгус разместить не получится. Это связано с тем, что панель рассчитана под клавиши овальной формы, которые на Largus никогда не использовались.

Одновременно дорабатываются монтажные гнезда под установку крепежных клипс.

В панели приборов требуется удалить горизонтальные перемычки, расположенные около гнезда штатной магнитолы и регуляторов климатической установки. Демонтаж выполняется ножовкой по металлу и кусачками, остатки элементов срезаются строительным ножом. Все манипуляции проводятся с осторожностью, поскольку имеется риск повреждения штатной электрической проводки. Затем требуется установить на место центральную консоль для оценки плотности контакта элементов.

Читать также: Зарядные устройства для автомобильных аккумуляторов цены

Поскольку оригинальная проводка имеет кабели с цветной изоляцией, не соответствующей стандарту ISO, то потребуется сопоставление назначений каждого элемента на автомобиле и магнитоле. Для соединения применяется переходник, допускается коммутация проводов путем скручивания необходимых кабелей. Места стыка рекомендуется усилить оловянно-свинцовым припоем или металлической соединительной гильзой. Сверху точка соединения закрывается термоусадочной трубкой, обеспечивающей защиту от сырости и замыканий.

Прошивка магнитолы Лада Ларгус

Чуть выше уже упоминалось, что иногда магнитола нуждается в новой прошивке. Зачем она нужна – скажите вы. Все просто, на заводской настройке наша штатная магнитола Лада Ларгус иногда коряво выдает шрифты, особенно кириллические. В ином случае она пишет все по-человечески, но в некоторых опциях – одни иероглифы. Вот тут и понадобится установка обновленной прошивки. Как ее сделать? На свой страх и риск. Если что-то пойдет не так, то останется только снять и выбросить нерабочее устройство. Лучше сразу все узнать и выяснить перед прошивкой.

Если магнитола еще на гарантии, при прошивке гарантия слетает. В таком случае, почему бы не снять ее и не отнести в сервисный центр и не сделать все по уму, не рискуя потерять даже те функции, которые и так неплохо работают. Самостоятельная установка потребует еще и определенных навыков. Для начала нужно все разузнать, найти и скачать прошивку на флешку. Установка будет происходить при вставленной на свое место магнитоле путем нажатия определенных клавиш. Сама процедура будет длиться несколько минут. Если все получится, и установка закончится корректно, то вы сразу об этом узнаете.

Главные достоинства автомагнитолы Ларгус перед аналогами от других производителей

Устройство функционирует на ультрасовременном программном обеспечении Android 8.1, имеет русифицированный интерфейс, управление которым схоже с пользованием обычным смартфоном. Приложения здесь удобно скачиваются через Google Play Market и просто устанавливаются. Вдобавок данная операционка долго не потребует обновления.

Мощный 4-х ядерный процессор TX A9 от компании Cortex гарантирует быстроту исполнения команд и высокую производительность. За воспроизведение аудио в автомагнитоле Ларгус отвечает отдельный чип, изготовленный фирмой Samsung. Он обеспечивает качественное звучание и повышает общую надежность устройства.

На 2 din магнитолу для Largus действует 12-ти месячная гарантия, причем в России существуют и постоянно открываются новые сервисные центры.

Доступ в интернет в Ларгусе

Встроенный Wi-Fi модуль примет интернет с вашего смартфона, как точки раздачи. Вдобавок магнитола принимает интернет от 3G-модема, для чего она оснащена двумя USB-портами. Сюда же подсоединяются съёмные жесткие диски и прочие носители информации.

Магнитола в Лада Ларгус имеет семидюймовый реагирующий на прикосновение экран с матрицей IPS. Большой дисплей обеспечивает удобство управления и просмотра различных видео фалов. Легко выводите на него изображение с камер переднего и заднего вида, а также видеорегистратора.

Автомагнитола Ларгус имеет встроенную память объемом 16 Гб, позволяя создавать в ее хранилище сборники любимых композиций и прочего контента. Вдобавок ее FM-тюнер делает возможным прослушивание всех известных радиостанций. Кроме того слушайте музыку посредством Bluetooth соединения.

Устройство характеризуется отличной совместимостью с любыми приложениями. Например, скачав навигационную программу от Google или Яндекс водитель посредством GPS модуля получит на экран сведения о пробках и прочую информацию об интересующем его маршруте передвижения.
