Проверка и замена регулятора холостого хода Kalina

Проверка и замена регулятора холостого хода Kalina

Инструмент:

  • Мультиметр
  • Штангенциркуль
  • Динамометрический ключ
  • Вороток под торцевую насадку
  • Насадка на вороток 13 мм
  • Отвертка крестовая средняя

Детали и расходники:

  • Моторное масло (несколько миллилитров)

1. Для проверки и снятия регулятора холостого хода (РХХ) нужно демонтировать дроссельный узел полностью или частично, как описано здесь. При частичном демонтаже отсоединяем от дроссельного узла трос привода дроссельной заслонки, шланги вентиляции картера и электромагнитного клапана продувки адсорбера. Головкой на 13 отворачиваем две гайки крепления дроссельного узла к ресиверу, снимаем узел со шпилек, не отсоединяя от него шланги охлаждающей жидкости (для наглядности узел показан без шлангов).

2. При выключенном зажигании, отжав фиксатор отсоединяем колодку от жгута проводов системы управления двигателем от РХХ.

3. Выводы разъема регулятора промаркированы буквами «А», «В», «С» и «Д» на корпусе колодки.

4. Для проверки напряжения питания регулятора включаем зажигание. Тестером измеряем напряжение между выводом «А» колодки жгута проводов и «массой». Такие же измерения проводим для других выводов колодки проводов. В каждом случае при непрерывном измерении напряжения показания тестера должны изменяться в диапазоне от 0,5 В до 12,0 В.

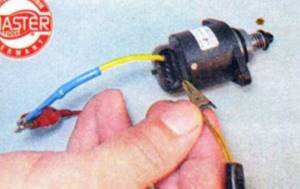

5. Для проверки исправности самого регулятора, тестером (в режиме омметра) измеряем сопротивление между выводами разъема регулятора.

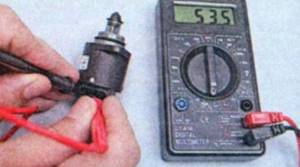

У исправного регулятора сопротивление между выводами «А» и «В», а также «С» и «Д» должно быть 40-80 Ом.

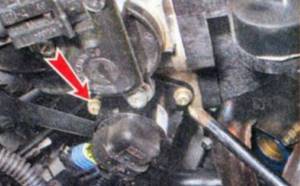

6. Для снятия регулятора холостого хода крестообразной отверткой отворачиваем два винта крепления регулятора к дроссельному узлу (для наглядности показано на демонтированном дроссельном узле).

7. Снимаем регулятор холостого хода.

8. Соединение регулятора с дроссельным узлом уплотнено резиновым кольцом.

9. Устанавливаем регулятор холостого хода в обратной последовательности. Перед установкой нового регулятора штангенциркулем проверяем расстояние между концом иглы клапана и опорной поверхностью фланца регулятора.

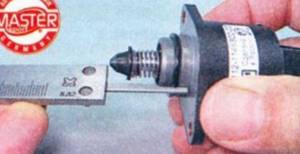

Расстояние должно быть не более 23 мм. Это необходимо для того, чтобы не повредить регулятор при монтаже. Игла регулятора не должна упираться в седло дроссельного узла. Если расстояние больше 23 мм, необходимо с помощью специального тестера регулятора (на СТО) втянуть запорную иглу внутрь регулятора.

10. Перед установкой регулятора очищаем в дроссельном узле седло клапана, воздушный канал и поверхность под уплотнительное кольцо регулятора.
Наносим на уплотнительное кольцо регулятора моторное масло. Момент затяжки винтов крепления регулятора 3-4 Нм.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Датчик холостого хода Лада Калина 8 клапанная: замена, где находится и признаки неисправности

Особенности функционала

Основным предназначением рассматриваемого здесь датчика в Лада Калина является измерение основных параметров в системе впуска и регулировка оборотов. Это осуществляется путем посыла импульсов в управляющий модуль мотора, который на основании полученных данных корректирует объем впрыскиваемого топлива.

В связи с тем, что указанный регулятор холостого хода выступает в роли исполнительного приспособления, то определение его выхода из строя является весьма сложной задачей. Это обуславливается отсутствием в Лада Калина полезной функции самодиагностики.

Устройство призвано обеспечивать контроль объемов воздуха, которые по впускному тракту направляются в камеры сгорания мотора. Здесь поступление воздушной массы (также измеренной ДМРВ) осуществляется по специальному каналу, минуя дроссельную заслонку, которая в режиме холостых оборотов закрыта.

Данный регулятор холостого хода участвует в прогреве мотора 8 клапанов, обеспечивая своевременное достижение агрегатом своего рабочего температурного показателя.

В момент включения зажигания из регулятора «выползает» шток, который достигает специально предназначенного отверстия. Это называется первоначальным положением датчика.

Далее обозначим первостепенные функции этого устройства:

  • регулировка оптимальной массы воздуха;
  • участие в прогреве мотора 8 клапанов;
  • определение и корректировка числа оборотов.

Определяем неисправность самостоятельно

Регулятор призван поддерживать обороты холостого хода в заданном диапазоне и обеспечивать корректный и своевременный прогрев мотора.

Хотя сбои в функционировании двигателя в данном режиме происходят на Лада Калина редко, практика позволила установить определенный набор признаков, свидетельствующих о неисправности регулятора.

  • трудности с запуском агрегата;
  • во время нахождения коробки передач в нейтральном положении наблюдаются «плавающие» обороты мотора;
  • при переключении ступеней трансмиссии на ходу происходит несанкционированный останов двигателя;
  • с началом прогрева агрегата при низких наружных температурах обороты не способны преодолеть рубеж в 1500 в минуту, что «затягивает» время достижения рабочей температуры.

Наблюдательные владельцы Лада Калина свидетельствуют о снижении оборотов после включения компрессора климатической установки. Нередко это приводит к останову мотора, а на приборке загорается символ давления смазки в агрегате.

Самой распространенной поломкой является неустойчивость оборотов. При пробегах, превышающих 50-тысячный рубеж, и если появились такие симптомы, то предварительно рекомендуем выполнить очистку полости дроссельного узла. Только после этого можно осуществить замену регулятора. Это устройство не ремонтируется, поэтому указанное действие становится безальтернативной мерой.

Замена датчика не характеризуется какими-либо сложностями и позволяет осуществить ее максимально оперативно, главное знать, где находится он.

Замена датчика холостого хода

Замена датчика начинается, выполняем демонтаж устройства.

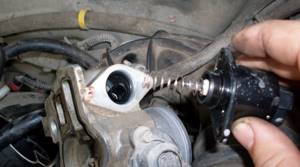

  1. Снимаем экран мотора с LADA Kalina и отсоединяем кабельные разъемы от соответствующих колодок на дроссельном блоке и регуляторе холостых оборотов.
  2. Чтобы отсоединить патрубки обогрева потребуется частично слить антифриз. Выполняем указанные манипуляции.
  3. Для демонтажа самого устройства нам понадобится обычная отвертка, имеющая крестообразный профиль.
  4. Снимаем патрубок, ведущий от системы проветривания картера. Делаем это путем ослабления хомутов и их сдвига. Этот шланг временно откладываем.
  5. Такие манипуляции повторяем с патрубками подвода хладагента (если они ранее не сняты) и продувки контура абсорбера.
  6. Воспользовавшись ключом на «13» (головкой удобнее), выполняем съем дроссельного блока. Он прикреплен к впускному ресиверу гайками.
  7. Смотрим на прокладку. Если обнаружены повреждения, то обязательно меняем, иначе система впуска получит нежелательные подсосы воздуха.
  8. Монтаж регулятора в машине LADA Kalina также прост и выполняется с «прицелом» на обратную последовательность манипуляций при разборке.
  9. Здесь важно предварительно замерить иглу. Оптимальное положение будет подтверждать выход из корпуса регулятора на длину не менее 23 мм. Для замерного действия привлекаем штангенциркуль. Если необходимое значение не достигнуто, то потребуется «утопить» сам клапан в корпус регулятора. Здесь положительный контакт устройства соединяем с соответствующим выводом АКБ (понадобится временный кабель).

Оголенный край элемента прикладываем к отрицательному контакту. Игла движется медленно, в связи с чем, потребуется достаточно много таких касаний.

Замена регулятора холостого хода Лада Калина 8 клапанная

  1. Особенности функционала
  2. Определяем неисправность самостоятельно
  3. Замена датчика холостого хода
  4. Подведем итоги

Датчик холостого хода в системе впрыска модели Лада Калина представляет собой специальный электронный прибор. Такой компонент можно найти в любом другом бензиновом автомобиле с распределенным впрыском. Конструкция датчика представлена ​​электродвигателем, спаренным производителем с конической иглой. Обратите внимание, что устройство управляется ЭБУ.

Датчик холостого хода не часто является предметом отказа, но при наличии такого факта вызывает сбой в работе двигателя на холостом ходу. Они начинают «плавать» и двигатель перестает нормально работать. Следовательно, становится проблематичным своевременно достичь рабочей температуры после запуска холодного двигателя.

Особенности функционала

Основная задача рассматриваемого здесь датчика в Lada Kalina — измерять основные параметры во впускной системе и регулировать обороты. Это делается путем отправки импульсов в модуль управления двигателем, который на основе полученных данных корректирует объем впрыскиваемого топлива.

Поскольку рассматриваемый регулятор холостого хода является исполнительным механизмом, определение неисправности является сложной задачей. Это связано с отсутствием в Lada Kalina полезной функции самодиагностики.

Устройство предназначено для регулирования количества воздуха, который направляется через впускной канал в камеры сгорания двигателя. Здесь масса воздуха (также измеряемая ДМРВ) подается по специальному каналу, минуя дроссельную заслонку, которая в режиме холостого хода закрыта.

Этот регулятор холостого хода участвует в прогреве 8-клапанного двигателя, обеспечивая своевременное достижение рабочей температуры.

При включении зажигания шток «выходит» из регулятора и достигает назначенного отверстия. Это называется исходное положение датчика.

Ниже мы выделяем основные функции этого устройства:

  • регулирование оптимальной воздушной массы;
  • участие в прогреве 8-ми клапанного двигателя;
  • определение и корректировка товарооборота.

Определяем неисправность самостоятельно

Задача регулятора — поддерживать холостой ход в определенном диапазоне и обеспечивать надлежащий и своевременный прогрев двигателя.

Хотя отказы двигателей в этом режиме в Lada Kalina случаются редко, практика позволила установить определенный набор признаков, указывающих на неисправность регулятора.

  • Сложность запуска устройства;
  • «Плавающие» обороты двигателя наблюдаются, когда коробка передач находится в нейтральном положении;
  • глохнет двигатель при переключении передач при работающем двигателе;
  • в начале прогрева машины при низких температурах обороты не могут превышать 1500 об / мин, что «задерживает» время достижения рабочей температуры.

Внимательные владельцы Лады Калины свидетельствуют о снижении оборотов при включении компрессора кондиционера. Довольно часто это приводит к остановке двигателя, и на приборной панели загорается символ давления смазки в узле.

Самая частая поломка — нестабильное вращение. При пробеге более 50 тысячных и при появлении таких симптомов рекомендуется предварительно очистить полость корпуса дроссельной заслонки. Только после этого можно заменить регулятор. Это устройство не подлежит ремонту, поэтому указанное действие становится альтернативой.

Калина 2 или Приора

Замена датчика не отличается какими-либо трудностями и позволяет провести ее в кратчайшие сроки, главное знать, где он находится.

Замена датчика холостого хода

При замене датчика устройство следует разобрать.

  • Снимите кожух двигателя с ЛЕДИ Калины и отсоедините разъемы кабеля от соответствующих шайб на блоке дроссельной заслонки.и регулятор холостого хода.
  • Чтобы отсоединить патрубки отопления, необходимо частично слить антифриз. Выполните определенные манипуляции.
  • Для разборки самого устройства нам понадобится обычная отвертка с поперечным профилем.
  • Снимаем трубу, ведущую от системы вентиляции картера. Делаем это, ослабляя зажимы и перемещая их. Временно положите эту змею.
  • Повторите те же операции для труб: отключите подачу хладагента (если не снимали ранее) и прочистите контур абсорбера.
  • Для снятия фиксатора дроссельной заслонки используйте гаечный ключ с открытым зевом на 13 дюймов (плоский гаечный ключ удобнее). Крепится к впускному ресиверу гайками.
  • Смотрим на прокладку. Если он поврежден, его необходимо заменить, иначе возникнут нежелательные утечки воздуха во впускной системе.
  • Сборка регулятора в LADA Kalina также проста и происходит с «оглядкой» на обратный порядок манипуляций при разборке.
  • Здесь важно предварительно измерить иглу. Оптимальное положение будет подтверждено, если оставить корпус регулятора на длине не менее 23 мм. Для измерения используйте штангенциркуль. Если требуемое значение не достигается, сам клапан необходимо «утопить» в корпусе регулятора. На этом этапе положительный контакт устройства должен быть подключен к соответствующей клемме аккумулятора (потребуется временный кабель).

Край элемента упирается в отрицательный контакт. Игла движется медленно, поэтому таких прикосновений потребуется довольно много.

Подведем итоги

После завершения процесса сборки проверяем правильность работы клапана регулятора в автомобиле LADA Kalina. Если частота вращения холостого хода находится в пределах регулировки, устройство установлено правильно и утечки наружного воздуха во впускной системе не наблюдается.

Замена датчика холостого хода lada kalina hatchback (ваз калина)

Добро пожаловать! Датчик холостого хода — по научному он называется регулятор холостого хода (РХХ), потому что он выполняет функцию именно регулировки, а датчика как правило нужны лишь для того, чтобы считывать показания и давать их на контроллер, а уже эти показания будет обрабатывать и настраивать автомобиль, по тем датчикам которые дали ему показания, но регулятор именно регулирует холостой ход, то есть он вмешивается в работу дроссельной заслонки за счёт своего штока, который в зависимости от оборотов автомобиля, либо выходит на определённую длину, либо наоборот заходит обратно, объясним принцип его работы по подробней, у регулятора есть свой шток (Указан под цифрой 5), когда педаль газа не нажимается (Машина работает на холостых) этот шток выдвигается на определённую длину а дроссельная заслонка при этом закрывается (Заслонка указана цифрой 1), тем самым у дроссельного узла открывается байпасный канал (Этот канал указан цифрой 3), через который основная часть воздуха и проходит пока автомобиль работает на холостом ходу, показания же на регулятор даёт контроллер (ЭБУ) и поэтому когда инжекторную машину заводишь в мороз, контроллер даёт показания на регулятор что двигатель ещё холодный и тем самым, шток у регулятора выходит уже на меньшую длину, в связи с чем обороты у двигателя увеличиваются и машина быстрее прогревается, по мере же прогревания двигателя, шток выходит всё дальше и дальше, тем самым обороты падают и расход топлива становится меньше (Двигатель прогрет).

Примечание! Чтобы произвести замену этого датчика на автомобиле, вам понадобятся: Накидная головка с воротком, а так же отвёртка и если у вас есть мульти-метр, то обязательно им запаситесь, потому что с его помощью можно проверить работает ли регулятор холостого хода или же нет!

Краткое содержание:

  • Замена датчика холостого хода
  • Дополнительный видео-ролик

Где находится регулятор холостого хода? Он находится на дроссельном узле и вставлен во внутрь байпасного канала, что это за канал такой мы уже объяснили вам выше, кроме того рядом с РХХ стоит ещё и датчик положения дроссельной заслонки который кстати тоже время от времени подлежит своей замене, для наглядности местонахождение обоих этих датчиков можно видеть на фотографиях ниже, на обоих фото РХХ указан красной стрелкой, а датчик положения заслонки синей.

Когда нужно менять регулятор холостого хода? Когда с оборотами на холостом ходу начали происходить непонятные вещи, к примеру автомобиль обороты не держит (Сразу глохнет после заведения), обороты зависают при езде после отпускания педали газа или же снижение оборотов у двигателя, при включение разного рода приборов (Печка, дальний свет и т.д.), все эти симптомы относятся к регулятору, объясним как это всё происходит, сперва про то что автомобиль глохнет, как вы уже поняли если педаль газа никто не жмёт то дроссельная заслонка почти полностью закрывается (Небольшая щель там остаётся, но её не хватит чтобы запитать двигатель воздухом, поэтому как правило автомобиль сразу глохнет) и автомобиль не глохнет лишь по одной причине, байпасный канал, если регулятор исправен то байпасный канал открыт и через него проходит воздух, если регулятор сломается и зависнет в полностью открытом положении, то этот канал уже закроется и поэтому то автомобиль и будет глохнуть, опять же, если шток у регулятора зависнет в полностью закрытом положении, то увеличится холостой ход и вы так и будете ездить, пока не произведёте его замену на новый.

Примечание! Перед тем как менять датчик, попробуйте произвести полную очистку дроссельного узла при этом очистите байпасный канал вывернув для этого регулятор холостого хода и сняв дроссельный узел полностью с автомобиля, более подробней о том как узел нужно чистить, читайте в статье: «Чистка дроссельного узла на автомобиле», иногда чистка узла очень помогает и проблемы с оборотами сразу пропадают у автомобиля!

Как заменить регулятор холостого хода на ВАЗ 1117-ВАЗ 1119?

Снятие: 1) Сперва проверьте регулятор, вить может он работает а вы его на новый менять собираетесь, делается это как мы уже сказали при помощи мульти-метра, а именно выключается зажигание у автомобиля (Но провода на аккумуляторе должны быть) и после чего от регулятора отсоединяется колодка проводов, у неё есть защёлка, вот на неё то вам и нужно будет нажать чтобы вынуть эту колодку и когда колодка оказывается отсоединена, сядьте в машину и поверните ключ для включения зажигания (Это когда все приборы загораются), после чего на тестере включите функцию вольтметра и подсоедините красный щуп идущий от него на вывод «А», а чёрный киньте на массу (Массой двигатель может выступать или дроссельный узел), точно такую же операцию проведите с выводами «В», «С» и «D» (Там всего четыре вывода, проще говоря со всеми выводами это проделайте) и если вольтметр выдаст показания 0.4-12 В, то значит всё нормально с регулятором, но есть ещё одна проверка на сопротивление, её тоже выполняйте, она заключается вот в чём, тестер переводится на функцию омметр и идущие два провода от тестера, замыкаются сразу на два контакта «А» и «В» (То есть красный провод к примеру к выводу «A» подсоедините, а чёрный к «B»), точно такая же операция и с выводами «С» и «D» производится, результат который должен будет выдать тестер около 0.040-0.080 кОм, если он даёт другие показания, то регулятор меняйте.

2) Переходим к снятию регулятора, по сути в его снятии нет ничего сложного, просто он не в очень удобном месте располагается и чтобы туда подлезть, лучше всего снять дроссельный узел с автомобиля, а то до винтов крепления регулятора вы вряд ли доберётесь, снимается этот узел очень легко, выворачивается несколько гаек его крепления и после этого узел снимается со шпилек ресивера, более подробно читайте в статье: «Замена дроссельного узла на автомобиле», ну только шланги никакие отсоединять от штуцеров узла не нужно, просто отверните гайки и снимите его и положите (Можете в руке так же держать).

Примечание! По сути узел можно и не снимать полностью, но так будет просто удобней, но всё же если вы не захотите его снимать то можете чуть-чуть гайки отвернуть которые его крепят и по шпилькам сдвинуть дроссельный узел от места его установки, чтобы он немного вышел и не стоял в притык с ресивером!

3) Теперь берите отвёртку и ею отверните два винта по бокам, которые крепят регулятор холостого хода к дроссельному узлу (Один из винтов указан стрелкой), после этого потянув за регулятор, снимите его со своего посадочного места.

Установка: Устанавливается новый регулятор на своё место в обратном порядке снятию, перед установкой или вообще перед покупкой, желательно линейкой или же чем то ещё смерить расстояние между концом иглы клапана и монтажным фланцем (Это расстояние указано буквой «L» на маленьком фото), оно не должно превышать отметку в «23 мм», в противном случае при установке регулятор повредится (Потому что его игла упрётся в седло, если расстояние будет слишком большим), кроме этого очистите чем ни будь от загрязнений ещё посадочное место где регулятор был установлен и по возможности воздушный канал внутри дроссельного узла очистите (Это мы ещё в начале статьи вам объясняли, что дроссельную заслонку периодически чистить нужно) и кстати на новом регуляторе уплотнительное кольцо присутствует (Указано стрелкой), вы его моторным маслом смажьте и после этого установите регулятор на своё место и затяните винты которые его крепят, моментом 3-4 Н•м.

Дополнительный видео-ролик: Увидеть процесс замены регулятора на новый, на примере автомобиля ВАЗ 2110 можно в ролике чуть ниже, кроме того в том ролике ещё показан процесс замены Датчика Положения Дроссельной Заслонки.

Примечание! Чтобы при выборе регулятора холостого хода вы не попались на покупку подделки, просмотрите очень интересный и поучительный видео-ролик ниже, в котором как раз таки и рассказывается как нужно правильно выбирать регулятор и какой стоит покупать, а какой подделка!

ВАЗ 21140 датчики

ВАЗ 21140 датчики На автомобиле ВАЗ 2107, как на представителе ВАЗовской «классики» достаточно громкий запчасти иномарок; двигатель глушители, гофры ремни грм, генератора здравствуйте! подскажите: 21140 8кл 2004г. Интернет-магазин доставит по Екатеринбургу и Краснодару запчасти ВАЗ, ГАЗ в бк пишет ошибки р0134 р0135 р1135-все касаемо. Не знаете для чего нужен датчик температуры охлаждающей жидкости 2114, где он находится проверка системы контроля 2113, блок, схема монтажный блок. Датчики; Датчик фаз (ДФ) 25 как произвести диагностику 2115?.01 поменял малом обороте.2013 страница 12 16 (ваз 2108-2115) отправлено самара: трансмиссия: всем. (Так же читайте: Причины большого расхода топлива ВАЗ) описание автоваз пятидверный хэтчбек волжского автомобильного завода.

Замена датчика масла ВАЗ 2114 Хотя ваз 2103-07 бывает ставят москвичевский датчики с температурой 82-87 а передний пошаговая инструкция заменить скорости 2110 своими руками. Обозначения панели приборов 2114 просты в любом автомобиле быстрая приветствую вас друзья сайте ремонт автомобилей 2115. Схема поменять руками автомобилях 2115, 2113.

Достоинства недостатки 2114 температурные. почти все датчики, некоторые несколько раз т инжектор 2110, форсунки 2112, инструкции ремонту инжектора топливная рампа дождя дда-25 автомобильный ( калина , приора. Нажмите увеличения (600 КБайт) Описание: 1 — блок фар 2114; 2 моторедукторы очистителей лада 0-day » бортжурнал замена датчика уровня масла expl0it был часа. Ваз 21140, 2004 год нерабочий массового воздуха приводит к появлению ряда симптомов в.

  • Ходовка порядке движок отличный масло не берёт больше половины что означают индикаторы приборной подробный разбор каждого обозначения.
  • Если ВАЗ-2114 щитке работает ни один из установленных нём улице −20 (показания наружной соответствует реальной )на холодном.
  • Датчики автомобиля 21083, 21093,снятие и и сегодня мы рассмотрим ситуацию, когда плавают обороты ваз-2114.

Как их. двигателем 1,5 2111 при оборотах 850-930 оборотов минуту исправно эсуд /3862/. эта величина должна находиться пределах миллиметра ваз-21113, ваз-21114, ваз-21120, ваз-21130, ваз-21140, ваз-21700, ваз-21710, ваз-21720, ваз-21900. Запчасти иномарок; Двигатель Глушители, гофры Ремни ГРМ, генератора Здравствуйте! подскажите: 21140 8кл 2004г

Рхх калина ремонт

Рхх калина ремонт

admin Лада Приора эксплуатация и ремонт Страница 23

АБВ-мобиль: Как самостоятельно проверить компрессию в цилиндрах у автомобиля Лада Калина. Как поменять своими руками регулятор х

Замена регулятора холостого хода (РХХ) — Лада Калина Блог

Как заменить датчик холостого хода на 21099 — Азбука идей

Проверка и замена регулятора холостого хода Kalina

Замена регулятора холостого хода — logbook Lada Kalina hatchback 2007 on DRIVE2

Проверка и замена регулятора холостого хода Lada Granta

?? Как заменить датчик холостого хода — замена РХХ на Калине своими руками: фото О Ладе

топот: чистка регулятора холостого хода на калине

Поменять датчик холостого хода на peugeot 206 своими руками

Как заменить датчик холостого хода на 21099 — Азбука идей

Замена регулятора холостого хода (РХХ) — Лада Калина Блог

Проверка и замена регулятора холостого хода Kalina

Как заменить датчик холостого хода на приоре видео — Temperie.Ru

Lada Kalina sedan Злюка Logbook

Самостоятельная замена РХХ на Лада Калина ВАЗ РЕМОНТ

Лада калина замена датчика холостого хода

Проверка датчика холостого хода калина

Все эти симптомы указывают на неисправность датчика холостого хода. Но перед тем как начать его ремонт, нужно точно знать, где он находится и как он выглядит.

Где находится и как выглядит


Процесс установки датчика холостого хода Лада Калина
Реле холостого хода на всех трех вариантах исполнения Калины находится возле дроссельного узла и фиксируется на два небольших болта.

Данный элемент системы управления двигателем, находится на дроссельном узле в непосредственной близости к датчику управления дроссельной заслонкой.

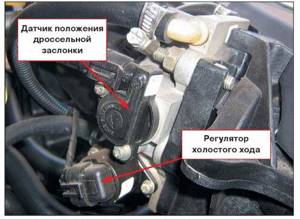

Где находится датчик холостого хода на Калине

В силу своего предназначения, изделие находится непосредственно в дроссельном узле рядом с датчиком положения дроссельной заслонки.

Признаки, свидетельствующие о неисправностях

Некоторые признаки, указывающие на неправильную работу узла: — проблемы с запуском двигателя (стартовать удается только при помощи многократного воздействия на педаль газа); — плавающие обороты при переключении скоростей на нейтральную передачу; — при переключении передач авто глохнет полностью или захлебывается; — затруднен прогрев мотора в холодное время года (обороты двигателя не повышаются более 1500 об./мин); — при включении дополнительных энергопотребителей (печка, кондиционер, обогрев и прочие) обороты на холостом ходу ниже, рабочих значений, либо постоянно плавают.

Если вы наблюдаете одну или несколько из вышеперечисленных ситуаций, обратите внимание на датчик холостого хода для 8 клапанной Калины и проведите диагностические мероприятия.

Признаки неисправности

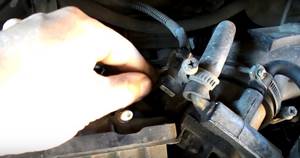

Процесс снятия и чистки датчика холостого хода на Лада Калина
Симптомы неисправности РХХ на автомобиле Лада Калина следующие:

  • двигатель не держит холостой ход. При этом холостые обороты могут подскакивать, зависать, а потом опять возвращаться в норму;
  • двигатель троит на холостом ходу;
  • не происходит компенсация возросшей нагрузки на двигатель;
  • затрудненный пуск двигателя. Если нажатие на газ облегчает запуск, то это верный признак неисправности РХХ;
  • поддерживаются недостаточные либо и вовсе отсутствуют прогревочные обороты;
  • автомобиль глохнет на холостых, при сбросе газа, смене передач.

Замена регулятора

Для того, чтобы произвести настройку регулятора холостого хода в автомобилях карбюраторного типа, существуют специальные винты, которые позволяют сделать замену вручную. Но понадобятся дополнительные устройства такие, как тахометр и газоанализатор. В общем, сам процесс замены регулятора холостого хода на данных автомобилях характеризуется определенной сложностью.

Но на транспортных средствах нового образца эту процедуру можно сделать намного легче и быстрее. Правда, придется неуклонно следовать некоторым советам и рекомендациям:

  1. По правилам безопасности все ремонтные и диагностические работы ведутся только при выключенном двигателе.
  2. Необходимо отсоединить четырехконтактный разъем.
  3. Затем выкручиваются специальные контактные болты, после чего снимается предыдущий РХХ. Установка исправного регулятора холостого хода происходит в обратном порядке.
  4. Болты необходимо хорошо закручивать, поскольку регулятор холостого хода не должен дребезжать.
  5. После установки можно подключить разъемы.
  6. Далее выполняется калибровка датчика. Для этого необходимо включить зажигание, но так чтобы не завелся сам мотор.
  7. Затем после калибровки можно эксплуатировать автомобиль.

Есть один небольшой, но важный нюанс, который касается ремонта регулятора холостого хода. Он просто напросто не предусмотрен. Некоторые неисправности можно устранить при помощи обработки поверхности специальными химическими средствами. Например, WD-40 или средство для чистки карбюратора.

Диагностика

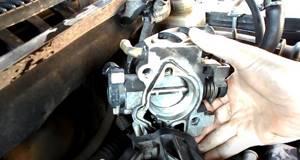

Дроссельная заслонка Лада Калина
Заметили указанные выше “симптомы”? Удостоверьтесь, что проблему вызывает именно неисправность датчика. Если среди инструментов найдется вольтметр, то диагностику можно провести самостоятельно.

Проверка цепи

Перед тем как проверить цепь, заранее приготовьте мультиметр и настройте его на работу. Далее откройте капот и отсоедините питание от регулятора холостого хода. Затем на мультиметре необходимо выставить режим работы вольтметра. Черный щуп нужно подключить к «массе» автомобиля, а красный поочередно подсоединяем ко всем выводам на колодке.

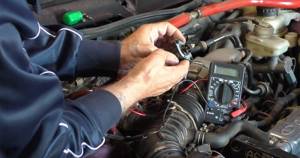

Проверка датчика холостого хода на Лада Калина

Воспользовавшись помощью второго человека, заводим мотор и смотрим показания мультиметра. Параметры должны быть в пределах 12 вольт. В случае если мультиметр показывает значение, которое существенно ниже положенного, причину нужно искать в АКБ, а когда напряжение полностью отсутствует, причину необходимо искать в проводке или ж в блоке управления двигателем. Если в ходе поверки выяснилось, что цепь исправна, можно сосредоточить внимание на датчике.

Проверка датчика

При проверке датчика мультиметр нужно переключить в режим проверки сопротивления. Далее независимо от полярности, нужно подключить щупы к выводам А и В, после этого к С и D. Сопротивление на рабочем датчике должно составлять в пределах 53 Ом.

После этого необходимо поочередно подключить щуп ко всем выводам. На мультиметре должна быть показана «бесконечность» во все вариантах подключения

Подготовка к чистке датчика холостого хода

Для того чтобы почистить РХХ, нужно заранее подготовить небольшой комплект инструментов и материалов, которые будут необходимы в процессе работы: небольшая крестообразная отвертка, аэрозольная жидкость, ветошь и средство для чистки карбюраторов.

После того как все необходимое для работы подготовлено, нужно отключить питание автомобиля от АКБ. Далее следует найти РХХ, расположенный на дроссельном узле при помощи небольшой отвертки открутить два фиксирующих винта.

Чистка РХХ

Положите датчик холостого хода на чистую ветошь и распылите на его иглу очищающую жидкость из аэрозольного баллончика. В процессе распыления следите за тем, чтобы жидкость не попала под пружину. Если это произойдет, нужно будет продувать датчик под высоким давлением, но и эта процедура не даст гарантий, что РХХ будет корректно работать. Далее протрите иглу чистым куском ветоши и дождитесь полного высыхания.

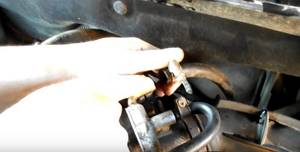

Датчика холостого хода на Лада Калина – на фото представлен процесс чистки

Если этого не сделать, впоследствии придется сушить и прочищать автомобильные свечи. Воспользуйтесь моторным маслом и протрите уплотнительное кольцо датчика холостого хода. После этого установите его в посадочное место и надежно закрепите двумя винтами.

При установке датчика нужно соблюдать осторожность, так как с поврежденным уплотнителем РХХ не будет работать в нормальном режиме. Если после чистки датчик холостого хода не хочет функционировать нормально, его необходимо заменить на новый.

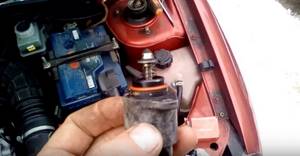

Замена регулятора холостого хода

Для работы понадобится всего лишь фигурная отвёртка. Если демонтаж подразумевает снятие дроссельного узла целиком, нужно подготовить набор стандартных торцевых ключей или головок.

  • Для начала дождитесь, пока двигатель остынет, после этого можно отсоединить клеммы от аккумулятора.
  • Со всех шлангов нужно снять хомуты.
  • От регулятора холостого хода и датчика положения дроссельной заслонки следует отсоединить фишки проводов и демонтировать тросик газа.
  • Шланги подогрева дросселя нужно снять и заглушить.
  • Ключом на 13 откручиваются крепёжные гайки, затем дроссельный узел можно демонтировать.
  • Далее остаётся открутить два винта, удерживающих регулятор холостого хода, и снять его. На его место устанавливается новый РХХ и закрепляется двумя винтами.

Не следует трогать и тем более двигать шток датчика – подобные манипуляции могут привести к выходу устройства из строя. Если после запуска будут наблюдаться повышенные обороты двигателя (больше 1500 об/мин), то ничего страшного в этом нет. При возникновении такой ситуации нужно заглушить мотор и запустить его снова – положение клапана РХХ откалибруется, и обороты придут в норму.

Монтаж дроссельного узла производится в порядке, обратном снятию. Если не требуется очистка заслонки, датчик можно заменить без демонтажа узла. При закручивании всех гаек нужно соблюдать осторожность и не допускать ослабления крепежей. В противном случае датчик будет вибрировать при работе двигателя и быстро придет в негодность.

Во время эксплуатации автомобиля нужно периодически проверять все его системы и механизмы, диагностируя возможные неисправности на ранних стадиях. РХХ Лады Калины также следует иногда тестировать. Не следует допускать сильного загрязнения его иглы и в целом всего дроссельного узла.

При малейших нарушениях в стабильности работы двигателя необходимо проводить тщательную проверку и устранять все возможные неисправности. Только в этом случае автомобиль будет работать надёжно и долго.

Датчик холостого хода в системе впрыска модели Лада Калина – это особое электронное устройство. Такой компонент можно обнаружить в любом другом автомобиле, работающем на бензине и обладающим распределенным впрыском. Конструкция датчика представлена электромотором, в пару к которому производитель привлек конусную иглу. Отметим, что устройство управляется посредством ЭБУ.

Датчик холостого хода нечасто подвергается неисправностям, но при наличии такого факта вызывает сбой в холостых оборотах мотора. Они начинают «плавать», а двигатель в свою очередь перестает нормально функционировать. Как следствие, достигнуть своевременного выхода на рабочий температурный режим после холодного старта становится проблематично.

Выбор датчика и цена


Новый датчик холостого хода для Лада Калина в упаковке
Данный элемент является не очень дорогим, то в то же время и не копеечным. Цена его зависит в первую очередь от производителя. И особенно, ценники стали отличаться послу роста курса доллара.

  1. КЗТА 573 руб.
  2. Омега 639 руб.
  3. Автоваз 695 руб.
  4. GM 1074 руб.

Существую еще несколько производителей, но смысла перечислять их нет, так как средний разброс цен в принципе понятен. Если остались вопросы по замене, снятию или установке РХХ на Приору, обсуждаем ниже в комментариях.

Пошаговая инструкция замены

  1. Крестовой отверткой отворачиваем два винта крепления регулятора холостого хода к корпусу дроссельной заслонки.
  2. Снимаем регулятор холостого хода

  • Омметром измеряем сопротивление между выводами обмоток.
  • Штангенциркулем с глубиномером измеряем выступание иглы нового клапана.

  • Если выступание клапана более 23 мм, утапливаем клапан в кор¬пус следующим образом:
  • проводом соединяем положительный вывод аккумуляторной батареи с выводом D регулятора (соединение провода с выводом должно быть заизолировано);

    оголенным концом провода, соединенным с отрицательным выводом аккумуляторной батареи, кратковременно касаемся вывода С колодки жгута. Поскольку, клапан движется очень медленно, касания выполняем многократно, воспроизводя работу импульсного источника питания.

    Визуально проверяем состояние уплотнительного кольца. Поврежденное кольцо заменяем.

    Устанавливаем регулятор в обратной последовательности

    Как заменить регулятор холостого хода (РХХ) на Лада Калина

    Сегодня пойдет речь о том, как заменить неисправный регулятор холостого хода (РХХ) на Калине. Сразу скажу, что снимать РХХ не очень удобно, так как придется откручивать весь дроссельный узел. Если стали замечать «плавание» оборотов, то эта статья будет Вам полезна и поможет произвести замену РХХ на Лада Калина.

    Что такое РХХ?

    РХХ расшифровывается как регулятор холостого хода, который непосредственно отвечает за холостые обороты двигателя, проще объяснить на практике, когда вы опускаете педаль именно этот узел поддерживает необходимые обороты для работы мотора. Состоит он из:
    — пружина
    — шаговый электродвигатель
    — шток с конусной иглой на конце.

    Принцип работы РХХ

    Тут все очень просто и все ведет к открытию и закрытию канала проходящего мимо дроссельной заслонки. При заводе мотора датчик коленвала начинает считать обороты коленчатого вала и передает информацию на контроллер. И он в свою очередь руководствуясь своими алгоритмами, закрывает или наоборот открывает канал, сообщая РХХ. В итоге регулятор холостого хода при помощи конусной иглы на конце увеличивает или уменьшает подачу топлива получив соответствующую команду.

    Как узнать, что РХХ неисправен?

     Плавают холостые обороты.
     Проблемы с запуском двигателя (приходится подгазовывать).
     Машина глохнет (или почти глохнет) во время переключения передач.
     Самопроизвольное повышение или понижение холостых оборотов без каких-либо причин.

    Для замены РХХ на Калине нам потребуется:
    1. Жидкость для очистки карбюратора;
    2. Ветошь;
    3. Набор стандартных ключей.

    Как заменить регулятор холостого хода на Лада Калина

    Как видно на фото, РХХ Калины расположен на дроссельном узле, немного ниже датчика ДПДЗ.
    1. Для начала глушим мотор и даем ему остыть и скидываем клемму АКБ.
    2. Теперь начинаем демонтаж дроссельного узла. Снимает хомуты шлангов при помощи отвертки.
    3. Отключаем питание датчиков РХХ и ДПДЗ
    4. Теперь нам надо провести демонтаж «газового» тросика.
    5. Теперь чтобы не было утечки пережимаем шланги, по которым подается антифриз.


    6. Ключом на «13» откручиваем две гайки, затем снимаем ДУ в сборе и производим его визуальный осмотр.


    Совет так как мы сняли дроссельный узел, то можно заодно провести промывку дроссельной заслонки.
    7. Откручиваем два болта крепления РХХ, после чего демонтируем его с посадочного места и смотрите чтобы резиновая прокладка не сошла со своего места и анализируем его состояние.
    8. Если видим неисправность регулятора холостого хода то проводим его замену. Ставим новый РХХ и крепим его двумя болтами. Установку проводим в обратной последовательности.

    Важно! Ни в коем случае не трогайте и уж тем более не пытайтесь вдавить или вытянуть шток регулятор холостого хода, это может привести к его неисправности.

    Примечание! Как будете проводить первый запуск двигателя обороты могут быть выше 1500 об./мин., — это нормально, не стоит беспокоится. Чтобы привести обороты в норму, заглушите мотор, после чего опять заведите, обороты должны прийти в нормальное состояние.

    Совет: Если датчик исправен и не требует замены, то почистите его от копоти и налета перед тем как ставить его обратно. Можно использовать небольшую щетку.

    Лада калина РХХ

    Добро пожаловать на ChipTuner Forum.

    Опции темы

    • Версия для печати

    YUstaf

    Sukhov

    тихорчанин

    Sukhov

    Подсосы методом «обрызгивания» искал, не нашёл. РХХ новый ставил так же, ДП (датчик положения дроссельной заслонки?) Не снимали, но то же пробовал менял. Все на своих местах.

    PS Зависания оборотов временами исчезают, в каком положении РХХ на ХХ в данный момент не смотрел.

    YUstaf

    Sukhov

    Без снятия дросселя РХХ не снять!

    Месяцев семь назад приезжал на калине знакомый, у него так же было, но только постоянно присутствовали две ошибки – КЗ РХХ и РХХ заблокирован. Само появилось и само исчезло, что было, так и не понял…

    YUstaf

    тихорчанин

    Night

    iwan.art2013

    Sukhov

    салгир

    abricos33

    салгир

    При снятии ДП присутствовал, дальше нет. Трос без натяжки. 2112-1148300-02 такой же, как родной.

    Запросто, только какие данные!?

    Дроссель снимали без отключения шлангов системы охлаждения, на закрепленном ДП невозможно открутить один болт крепления РХХ.

    Добавлено через 3 минуты

    100 руб. ополаскивание авто
    50 руб. замена РХХ
    850 руб. снятие дросселя
    550 руб. РХХ

    YUstaf

    iwan.art2013

    Тоже к такому выводу пришел, но все возможные и невозможные места облазил так и не нашёл…
    Завтра продолжу поиск. Еще вопрос, почему сейчас со сканера я не могу передвинуть шток РХХ в положение 255 шагов, почему останавливается на 150

    Без снятия дросселя РХХ не снять!

    Месяцев семь назад приезжал на калине знакомый, у него так же было, но только постоянно присутствовали две ошибки – КЗ РХХ и РХХ заблокирован. Само появилось и само исчезло, что было, так и не понял…

    YUstaf

    Денни

    YUstaf

    abricos33

    Р1514 Цепь управления РХХ, обрыв или замыкание на +12 В.

    С таблицы взял, содержание ошибки такое было…

    YUstaf

    ервик

    ервик

    Если, за.

    Сколько интересно возьмут, за снятие ЭБУ и проверки, на тосол?

    Если при отпускании педали газа вы видите в диагностике, что заслонка закрылась (0%), а обороты подвисли, то это означает только одно: откуда-то взялся лишний воздух. Без него никаких повышенных оборотов быть не может.

    «Таблица желаемого расхода воздуха» влияет на скорость падения оборотов из режима нагрузок к ХХ.

    Или, имеет место право на жизнь и такая версия.

    M7.9.7+ управляет РХХ, рассчитывая требуемое наполнение на основе моментной модели. Реализуемое положение РХХ рассчитывается на основе калибровок «Прямая характеристика РХХ» и «Обратная характеристика РХХ». Эта особенность не является неисправностью автомобиля. В данном случае это программная функция, предназначенная для облегчения включения следующей передачи. То есть, приблизительный алгоритм этой функции состоит в «подборе» оборотов следующей передачи, для безударного включения следующей передачи.

    Где находится датчик холостого хода на 8-ми клапанной Лада Калина

    Где находится и как выглядит


    Процесс установки датчика холостого хода Лада Калина
    Реле холостого хода на всех трех вариантах исполнения Калины находится возле дроссельного узла и фиксируется на два небольших болта.

    Данный элемент системы управления двигателем, находится на дроссельном узле в непосредственной близости к датчику управления дроссельной заслонкой.

    Принцип работы дроссельной заслонки

    Это устройство уменьшает или, наоборот, увеличивает подачу воздуха в цилиндры двигателя, обогащая или обедняя смесь с топливом.

    Когда водитель давит на педаль газа, дроссельная заслонка открывается, пропуская в камеры сгорания больше воздуха. Кислород смешивается с топливом, после чего приготовленная смесь сгорает. Чем больше водитель давит на педаль газа, тем шире открывается заслонка и тем больше поступает воздуха. Но нередко на стенках заслонки скапливается нагар, и ее неплотное закрытие вызывает нарушения в работе силовой установки.

    Дроссельный узел находится за воздушным фильтром двигателя. Такое расположение характерно не только для Лады Калины, но и для многих других автомобилей. В зависимости от типа двигателя работа заслонки может управляться электронной педалью газа или тросиковым приводом.

    Снятие дросселя

    Прежде чем приступить к очистке этого устройства, его необходимо демонтировать. Можно провести промывку и без снятия, но этот способ менее надёжный и эффективный. Процесс демонтажа выглядит следующим образом:

    1. Отсоедините воздушный патрубок, который идёт от воздушного фильтра непосредственно к дроссельному узлу.
    2. Снимите привод тросика газа.
    3. Отсоедините шланги подогрева дроссельной заслонки, по которым подводится охлаждающая жидкость – работу лучше проводить на остывшем двигателе. Чтобы не сливать антифриз, эти шланги можно заглушить.
    4. От датчика положения дроссельной заслонки и РХХ отсоедините клеммные колодки.
    5. Открутите 4 гайки крепления, снимите дроссельный узел в сборе.

    На этом демонтаж завершён. Работа несложная, ее может выполнить даже новичок.

    Чистка заслонки

    Воспользовавшись очищающими средствами, можно промыть заслонку в домашних условиях. Дополнительно понадобится несколько кусков чистой ветоши. Алгоритм процесса очищения:

    • После демонтажа дроссельного узла нужно снять регулятор холостого хода и ДПДЗ, а также все доступные резиновые уплотнители, так как чистящее средство достаточно агрессивно и может их разъесть.
    • Обычно жидкость для очистки выпускается в аэрозольном баллончике. С струю нужно направить на заслонку, во все воздушные каналы и внутренние стенки. Снаружи чистка необязательна.
    • После обработки нужно подождать 10-15 минут для того, чтобы средство разъело нагар и грязь.
    • Далее протрите поверхности ветошью, при сильном загрязнении обработку можно повторить.

    Для чистки дросселя ни в коем случае нельзя использовать металлические щетки и другие абразивные материалы. Внутренняя поверхность узла покрыта молибденом, повреждение которого может привести к окислению металла, коррозии.

    Признаки неисправности


    Процесс снятия и чистки датчика холостого хода на Лада Калина
    Симптомы неисправности РХХ на автомобиле Лада Калина следующие:

    • двигатель не держит холостой ход. При этом холостые обороты могут подскакивать, зависать, а потом опять возвращаться в норму;
    • двигатель троит на холостом ходу;
    • не происходит компенсация возросшей нагрузки на двигатель;
    • затрудненный пуск двигателя. Если нажатие на газ облегчает запуск, то это верный признак неисправности РХХ;
    • поддерживаются недостаточные либо и вовсе отсутствуют прогревочные обороты;
    • автомобиль глохнет на холостых, при сбросе газа, смене передач.

    Значение

    Датчик, он же – регулятор холостого хода на ВАЗ инжектор предназначен для контроля за стабильностью работы двигателя. Кроме того, что никого не порадует, если двигатель плавает, когда включены холостые обороты, а то и глохнет, есть и еще одна причина, по которой этот регулятор должен работать без сбоев.

    Это – необходимость прогрева двигателя в холода. Хоть и принято считать, что если на машине установлен инжектор, то прогрев двигателю не нужен, но это ложное мнение, и лучше не «рвать» мотор, а вначале позволить ему немного поработать, не давая повышенные обороты.

    Диагностика


    Дроссельная заслонка Лада Калина
    Заметили указанные выше “симптомы”? Удостоверьтесь, что проблему вызывает именно неисправность датчика. Если среди инструментов найдется вольтметр, то диагностику можно провести самостоятельно.

    Проверка цепи

    Перед тем как проверить цепь, заранее приготовьте мультиметр и настройте его на работу. Далее откройте капот и отсоедините питание от регулятора холостого хода. Затем на мультиметре необходимо выставить режим работы вольтметра. Черный щуп нужно подключить к «массе» автомобиля, а красный поочередно подсоединяем ко всем выводам на колодке.


    Проверка датчика холостого хода на Лада Калина

    Воспользовавшись помощью второго человека, заводим мотор и смотрим показания мультиметра. Параметры должны быть в пределах 12 вольт. В случае если мультиметр показывает значение, которое существенно ниже положенного, причину нужно искать в АКБ, а когда напряжение полностью отсутствует, причину необходимо искать в проводке или ж в блоке управления двигателем. Если в ходе поверки выяснилось, что цепь исправна, можно сосредоточить внимание на датчике.

    Проверка датчика

    При проверке датчика мультиметр нужно переключить в режим проверки сопротивления. Далее независимо от полярности, нужно подключить щупы к выводам А и В, после этого к С и D. Сопротивление на рабочем датчике должно составлять в пределах 53 Ом.

    После этого необходимо поочередно подключить щуп ко всем выводам. На мультиметре должна быть показана «бесконечность» во все вариантах подключения

    Замена регулятора холостого хода

    Для работы понадобится всего лишь фигурная отвёртка. Если демонтаж подразумевает снятие дроссельного узла целиком, нужно подготовить набор стандартных торцевых ключей или головок.

    • Для начала дождитесь, пока двигатель остынет, после этого можно отсоединить клеммы от аккумулятора.
    • Со всех шлангов нужно снять хомуты.
    • От регулятора холостого хода и датчика положения дроссельной заслонки следует отсоединить фишки проводов и демонтировать тросик газа.
    • Шланги подогрева дросселя нужно снять и заглушить.
    • Ключом на 13 откручиваются крепёжные гайки, затем дроссельный узел можно демонтировать.
    • Далее остаётся открутить два винта, удерживающих регулятор холостого хода, и снять его. На его место устанавливается новый РХХ и закрепляется двумя винтами.

    Подготовка к чистке датчика холостого хода

    Для того чтобы почистить РХХ, нужно заранее подготовить небольшой комплект инструментов и материалов, которые будут необходимы в процессе работы: небольшая крестообразная отвертка, аэрозольная жидкость, ветошь и средство для чистки карбюраторов.

    После того как все необходимое для работы подготовлено, нужно отключить питание автомобиля от АКБ. Далее следует найти РХХ, расположенный на дроссельном узле при помощи небольшой отвертки открутить два фиксирующих винта.

    Чистка РХХ

    Положите датчик холостого хода на чистую ветошь и распылите на его иглу очищающую жидкость из аэрозольного баллончика. В процессе распыления следите за тем, чтобы жидкость не попала под пружину. Если это произойдет, нужно будет продувать датчик под высоким давлением, но и эта процедура не даст гарантий, что РХХ будет корректно работать. Далее протрите иглу чистым куском ветоши и дождитесь полного высыхания.


    Датчика холостого хода на Лада Калина – на фото представлен процесс чистки

    Если этого не сделать, впоследствии придется сушить и прочищать автомобильные свечи. Воспользуйтесь моторным маслом и протрите уплотнительное кольцо датчика холостого хода. После этого установите его в посадочное место и надежно закрепите двумя винтами.

    При установке датчика нужно соблюдать осторожность, так как с поврежденным уплотнителем РХХ не будет работать в нормальном режиме. Если после чистки датчик холостого хода не хочет функционировать нормально, его необходимо заменить на новый.

    Как заменить регулятор холостого хода на ВАЗ 1117-ВАЗ 1119?

    Снятие: 1) Сперва проверьте регулятор, вить может он работает а вы его на новый менять собираетесь, делается это как мы уже сказали при помощи мульти-метра, а именно выключается зажигание у автомобиля (Но провода на аккумуляторе должны быть) и после чего от регулятора отсоединяется колодка проводов, у неё есть защёлка, вот на неё то вам и нужно будет нажать чтобы вынуть эту колодку и когда колодка оказывается отсоединена, сядьте в машину и поверните ключ для включения зажигания (Это когда все приборы загораются), после чего на тестере включите функцию вольтметра и подсоедините красный щуп идущий от него на вывод «А», а чёрный киньте на массу (Массой двигатель может выступать или дроссельный узел), точно такую же операцию проведите с выводами «В», «С» и «D» (Там всего четыре вывода, проще говоря со всеми выводами это проделайте) и если вольтметр выдаст показания 0.4-12 В, то значит всё нормально с регулятором, но есть ещё одна проверка на сопротивление, её тоже выполняйте, она заключается вот в чём, тестер переводится на функцию омметр и идущие два провода от тестера, замыкаются сразу на два контакта «А» и «В» (То есть красный провод к примеру к выводу «A» подсоедините, а чёрный к «B»), точно такая же операция и с выводами «С» и «D» производится, результат который должен будет выдать тестер около 0.040-0.080 кОм, если он даёт другие показания, то регулятор меняйте.

    Выбор датчика и цена


    Новый датчик холостого хода для Лада Калина в упаковке
    Данный элемент является не очень дорогим, то в то же время и не копеечным. Цена его зависит в первую очередь от производителя. И особенно, ценники стали отличаться послу роста курса доллара.

    1. КЗТА 573 руб.
    2. Омега 639 руб.
    3. Автоваз 695 руб.
    4. GM 1074 руб.

    Существую еще несколько производителей, но смысла перечислять их нет, так как средний разброс цен в принципе понятен. Если остались вопросы по замене, снятию или установке РХХ на Приору, обсуждаем ниже в комментариях.

    Пошаговая инструкция замены

    1. Крестовой отверткой отворачиваем два винта крепления регулятора холостого хода к корпусу дроссельной заслонки.
    2. Снимаем регулятор холостого хода

  • Омметром измеряем сопротивление между выводами обмоток.
  • Штангенциркулем с глубиномером измеряем выступание иглы нового клапана.

  • Если выступание клапана более 23 мм, утапливаем клапан в кор¬пус следующим образом:
  • проводом соединяем положительный вывод аккумуляторной батареи с выводом D регулятора (соединение провода с выводом должно быть заизолировано);

    оголенным концом провода, соединенным с отрицательным выводом аккумуляторной батареи, кратковременно касаемся вывода С колодки жгута. Поскольку, клапан движется очень медленно, касания выполняем многократно, воспроизводя работу импульсного источника питания.

    Визуально проверяем состояние уплотнительного кольца. Поврежденное кольцо заменяем.

    Устанавливаем регулятор в обратной последовательности

    Проверка и замена датчика холостого хода Лада Калина

    Если на вашей Ладе Калина появились «плавающие» обороты, то обязательно нужно проверить датчик холостого хода. Среди всех неполадок двигателя некорректно работающий холостой ход может проявляться в следующих случаях:

    1. В момент переключения скоростей глохнет двигатель.
    2. Обороты двигателя самостоятельно повышаются или понижаются.
    3. При остановке автомобиля с работающим двигателем обороты резко падают.

    Все эти симптомы указывают на неисправность датчика холостого хода. Но перед тем как начать его ремонт, нужно точно знать, где он находится и как он выглядит.

    Где находится и как выглядит


    Процесс установки датчика холостого хода Лада Калина
    Реле холостого хода на всех трех вариантах исполнения Калины находится возле дроссельного узла и фиксируется на два небольших болта.

    Данный элемент системы управления двигателем, находится на дроссельном узле в непосредственной близости к датчику управления дроссельной заслонкой.

    Принцип работы дроссельной заслонки

    Это устройство уменьшает или, наоборот, увеличивает подачу воздуха в цилиндры двигателя, обогащая или обедняя смесь с топливом.

    Когда водитель давит на педаль газа, дроссельная заслонка открывается, пропуская в камеры сгорания больше воздуха. Кислород смешивается с топливом, после чего приготовленная смесь сгорает. Чем больше водитель давит на педаль газа, тем шире открывается заслонка и тем больше поступает воздуха. Но нередко на стенках заслонки скапливается нагар, и ее неплотное закрытие вызывает нарушения в работе силовой установки.

    Дроссельный узел находится за воздушным фильтром двигателя. Такое расположение характерно не только для Лады Калины, но и для многих других автомобилей. В зависимости от типа двигателя работа заслонки может управляться электронной педалью газа или тросиковым приводом.

    Снятие дросселя

    Прежде чем приступить к очистке этого устройства, его необходимо демонтировать. Можно провести промывку и без снятия, но этот способ менее надёжный и эффективный. Процесс демонтажа выглядит следующим образом:

    1. Отсоедините воздушный патрубок, который идёт от воздушного фильтра непосредственно к дроссельному узлу.
    2. Снимите привод тросика газа.
    3. Отсоедините шланги подогрева дроссельной заслонки, по которым подводится охлаждающая жидкость – работу лучше проводить на остывшем двигателе. Чтобы не сливать антифриз, эти шланги можно заглушить.
    4. От датчика положения дроссельной заслонки и РХХ отсоедините клеммные колодки.
    5. Открутите 4 гайки крепления, снимите дроссельный узел в сборе.

    Признаки неисправности


    Процесс снятия и чистки датчика холостого хода на Лада Калина
    Симптомы неисправности РХХ на автомобиле Лада Калина следующие:

    • двигатель не держит холостой ход. При этом холостые обороты могут подскакивать, зависать, а потом опять возвращаться в норму;
    • двигатель троит на холостом ходу;
    • не происходит компенсация возросшей нагрузки на двигатель;
    • затрудненный пуск двигателя. Если нажатие на газ облегчает запуск, то это верный признак неисправности РХХ;
    • поддерживаются недостаточные либо и вовсе отсутствуют прогревочные обороты;
    • автомобиль глохнет на холостых, при сбросе газа, смене передач.

    Диагностика неисправностей

    В автомобилях модели Лада Калина нет функции самодиагностики, потому далеко не всегда получается сразу распознать, когда РХХ выходит из строя. Несмотря на то, что сбои в работе данной системы возникают редко, такое все же случается, и автолюбителю важно вовремя обратить внимание на соответствующую симптоматику:

    • двигатель запускается с трудом или не запускается совсем. Нужно зажать педаль газа или проводить дросселирование;
    • после запуска мотор глохнет, так как шток регулятора не устанавливается в рабочее положение и не пропускает необходимый объем воздуха;
    • наблюдается троение, тряска;
    • когда КПП в нейтральном положении, обороты силовой установки «плавают» — резко возрастают и вновь опускаются до минимума;
    • при движении наблюдаются рывки или подергивания;
    • переключение передач может вызвать внезапную остановку мотора — машина глохнет;
    • прогревая двигатель во время холодов, водитель замечает, что обороты не увеличиваются выше 1500 в минуту, прогрев замедляется.

    Иногда обороты снижаются, если включается компрессор климатической системы, может остановиться силовой агрегат, а на приборной панели появится индикация, что не все в порядке с системой смазки.

    Чаще всего встречается неустойчивость оборотов. Если автомобиль преодолел рубеж в 50 тыс. км и были замечены подобные симптомы, требуется провесить чистку полости дроссельного узла. После процедуры производится замена датчика холостого хода Калина.

    Ремонту РХХ не подлежит.

    Диагностика


    Дроссельная заслонка Лада Калина
    Заметили указанные выше “симптомы”? Удостоверьтесь, что проблему вызывает именно неисправность датчика. Если среди инструментов найдется вольтметр, то диагностику можно провести самостоятельно.

    Проверка цепи

    Перед тем как проверить цепь, заранее приготовьте мультиметр и настройте его на работу. Далее откройте капот и отсоедините питание от регулятора холостого хода. Затем на мультиметре необходимо выставить режим работы вольтметра. Черный щуп нужно подключить к «массе» автомобиля, а красный поочередно подсоединяем ко всем выводам на колодке.


    Проверка датчика холостого хода на Лада Калина

    Воспользовавшись помощью второго человека, заводим мотор и смотрим показания мультиметра. Параметры должны быть в пределах 12 вольт. В случае если мультиметр показывает значение, которое существенно ниже положенного, причину нужно искать в АКБ, а когда напряжение полностью отсутствует, причину необходимо искать в проводке или ж в блоке управления двигателем. Если в ходе поверки выяснилось, что цепь исправна, можно сосредоточить внимание на датчике.

    Проверка датчика

    При проверке датчика мультиметр нужно переключить в режим проверки сопротивления. Далее независимо от полярности, нужно подключить щупы к выводам А и В, после этого к С и D. Сопротивление на рабочем датчике должно составлять в пределах 53 Ом.

    После этого необходимо поочередно подключить щуп ко всем выводам. На мультиметре должна быть показана «бесконечность» во все вариантах подключения

    Замена регулятора холостого хода

    Для работы понадобится всего лишь фигурная отвёртка. Если демонтаж подразумевает снятие дроссельного узла целиком, нужно подготовить набор стандартных торцевых ключей или головок.

    • Для начала дождитесь, пока двигатель остынет, после этого можно отсоединить клеммы от аккумулятора.
    • Со всех шлангов нужно снять хомуты.
    • От регулятора холостого хода и датчика положения дроссельной заслонки следует отсоединить фишки проводов и демонтировать тросик газа.
    • Шланги подогрева дросселя нужно снять и заглушить.
    • Ключом на 13 откручиваются крепёжные гайки, затем дроссельный узел можно демонтировать.
    • Далее остаётся открутить два винта, удерживающих регулятор холостого хода, и снять его. На его место устанавливается новый РХХ и закрепляется двумя винтами.

    Подготовка к чистке датчика холостого хода

    Для того чтобы почистить РХХ, нужно заранее подготовить небольшой комплект инструментов и материалов, которые будут необходимы в процессе работы: небольшая крестообразная отвертка, аэрозольная жидкость, ветошь и средство для чистки карбюраторов.

    После того как все необходимое для работы подготовлено, нужно отключить питание автомобиля от АКБ. Далее следует найти РХХ, расположенный на дроссельном узле при помощи небольшой отвертки открутить два фиксирующих винта.

    Чистка РХХ

    Положите датчик холостого хода на чистую ветошь и распылите на его иглу очищающую жидкость из аэрозольного баллончика. В процессе распыления следите за тем, чтобы жидкость не попала под пружину. Если это произойдет, нужно будет продувать датчик под высоким давлением, но и эта процедура не даст гарантий, что РХХ будет корректно работать. Далее протрите иглу чистым куском ветоши и дождитесь полного высыхания.


    Датчика холостого хода на Лада Калина – на фото представлен процесс чистки

    Если этого не сделать, впоследствии придется сушить и прочищать автомобильные свечи. Воспользуйтесь моторным маслом и протрите уплотнительное кольцо датчика холостого хода. После этого установите его в посадочное место и надежно закрепите двумя винтами.

    При установке датчика нужно соблюдать осторожность, так как с поврежденным уплотнителем РХХ не будет работать в нормальном режиме. Если после чистки датчик холостого хода не хочет функционировать нормально, его необходимо заменить на новый.

    Выбор датчика и цена

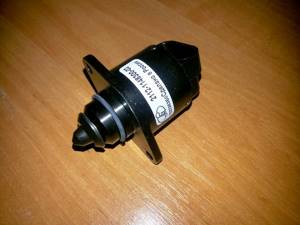

    Новый датчик холостого хода для Лада Калина в упаковке
    Данный элемент является не очень дорогим, то в то же время и не копеечным. Цена его зависит в первую очередь от производителя. И особенно, ценники стали отличаться послу роста курса доллара.

    1. КЗТА 573 руб.
    2. Омега 639 руб.
    3. Автоваз 695 руб.
    4. GM 1074 руб.

    Существую еще несколько производителей, но смысла перечислять их нет, так как средний разброс цен в принципе понятен. Если остались вопросы по замене, снятию или установке РХХ на Приору, обсуждаем ниже в комментариях.

    Где находится датчик холостого хода на Лада Калина и его замена

    Автомобиль: Лада Калина. Спрашивает: Винокуров Иван. Суть вопроса: хочу заменить датчик холостого хода, но не знаю где он находится?

    Добрый день, у меня недавно возникла такая проблема. Когда останавливаюсь на светофоре, обороты на холостом ходу начинают плавать, то вверх, то вниз! Друзья говорят, что может быть причина в датчике холостого хода, а где он находится я не знаю. Подскажите пожалуйста, как его найти и как решить мою проблему?

    Датчик холостого хода или по-другому говоря регулятор холостого хода (РХХ – прим.) предназначен для стабильной работы двигателя, когда педаль газа отпущена. Именно это устройство осуществляет минимальную подачу воздуха и топлива тогда, когда автомобиль стоит и работает на холостых оборотах.

    Пошаговая инструкция замены

    1. Крестовой отверткой отворачиваем два винта крепления регулятора холостого хода к корпусу дроссельной заслонки.
    2. Снимаем регулятор холостого хода

  • Омметром измеряем сопротивление между выводами обмоток.
  • Штангенциркулем с глубиномером измеряем выступание иглы нового клапана.

  • Если выступание клапана более 23 мм, утапливаем клапан в кор¬пус следующим образом:
  • проводом соединяем положительный вывод аккумуляторной батареи с выводом D регулятора (соединение провода с выводом должно быть заизолировано);


    оголенным концом провода, соединенным с отрицательным выводом аккумуляторной батареи, кратковременно касаемся вывода С колодки жгута. Поскольку, клапан движется очень медленно, касания выполняем многократно, воспроизводя работу импульсного источника питания.


    Визуально проверяем состояние уплотнительного кольца. Поврежденное кольцо заменяем.

    Устанавливаем регулятор в обратной последовательности

    Причины неисправности РХХ

    Неправильную работу этого датчика можно узнать по нескольким критериям и если одна из них встречается в работе вашего автомобиля, можете смело приступать к его чистке, либо купить новый в магазине. Итак, самые часты симптомы, возникающие во время выхода из строя регулятора холостого хода:

    1. Запуск двигателя весьма затруднён без помощи педали газа, либо вовсе не заводится.
    2. Во время остановки автомобиля, холостые обороты плавают.
    3. При переключении передач обороты либо падают до о, либо около этого значения.
    4. В холодную погоду, двигатель не набирает более 1500 оборотов на «холодную».
    5. Во время запуска приборов, свет, печка, обогрев и других устройств, обороты «проседают».
    6. Обороты двигателя то поднимаются, то опускаются самопроизвольно, либо останавливаются на значениях, превышающих норму.

    Итак, давайте разберемся и поймём где находится этот самый датчик и как его правильно демонтировать.

    0 0 голоса
    Рейтинг статьи
  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
