Если приспособление для регулировки клапанов отсутствует

Возложить функции специального оборудования можно на две мощные плоские отвертки с шириной плоской рабочей поверхности не менее 10 мм. В этом случае настройка зазоров определенных клапанов на ВАЗ 2108 осуществляется так:

• отжать толкатель вниз, опираясь на кулачок;
• установить ребро отвертки между распредвалом и толкателем;
• убрать первую отвертку;
• достать пинцетом шайбу;
• установить новую деталь;
• убрать вторую отвертку, выполняющую роль фиксатора.

Процесс регулировки клапанного механизма, осуществляемый через каждые 20-30 тыс. км и производится при снятой крышке ГБЦ. При определенном угле поворота распредвала щупом проверяется зазор между двумя парами толкателей клапанов и кулачков.

К регулировке зазоров следует прибегать в случае существенных отклонений от нормы: 0,15…0,25 мм – для впускных и 0,30…0,40 мм – для выпускных. С помощью специального приспособления или двух отверток толкатель отгибается и фиксируется, изымается старая шайба, устанавливается шайба новой толщины, снимается фиксатор и осуществляется проверка полученной величины зазора.

8. Блок цилиндров. Осмотр, дефектовка и ремонт

Предупреждение

Расточку и хонингование
цилиндров обязательно проводите в специализированных мастерских.

Примечание 1

Предусмотрены два ремонтных размера цилиндров.

Первый ремонтный размер:
диаметр цилиндров увеличен на 0,4 мм.

Второй ремонтный размер:
диаметр увеличен на 0,8 мм.

Даже если дефекты обнаружены только в одном цилиндре, необходимо расточить
все четыре цилиндра под один ремонтный размер.

Примечание 2

Для измерения цилиндров существует специальный прибор – нутромер.

Завод-изготовитель рекомендует проверять зазоры с помощью пластмассовой
калиброванной проволоки следующим образом:1). Тщательно очистите постели и крышки от масляных отложений.2). Очистите шейки коленчатого вала и вкладыши подшипников.3). Уложите коленчатый вал на постели коренных подшипников
с установленными вкладышами.
4). Положите на шейки коленчатого вала обрезки калиброванной
пластмассовой проволоки.
5). Установите крышки коренных подшипников с установленными
в них вкладышами, заверните болты крепления крышек и затяните моментом
82 Н·м (8,2 кгс·м), не проворачивая коленчатый вал.6). Снимите крышки коренных подшипников. Зазор определяется
по степени сплющивания проволоки с помощью шкалы, нанесенной на
упаковку проволоки.

Взаимодействие деталей газораспределительного механизма ВАЗ 2109, 2108

Очень важно предварительно просмотреть требования к показателям работы двигателя. Значения его зазоров и прочих показателей взаимодействия деталей газораспределительного механизма ВАЗ 2109, 2108

На холодном двигателе устанавливаются значения конкретных зазоров, между толкателем и распределительным валом. Составляет показатель 0,20 миллиметров (допускается значение отклонения 0,05 миллиметров в разные стороны), что актуально для впускных клапанов. Для выпускных клапанов значение зазора устанавливается в пределах 0,35 миллиметра с тем же допуском. Здесь нужны конкретные комплекта щупов, которые могут померить зазоры в пределах 0,30-0,40 миллиметров.

В том случае, если в отверстие проходит максимальный щуп, значит, потребуется подобрать соответствующую шайбу несколько толще по размеру, после чего заменить ее.

В том же случае когда значение зазора будет меньше, клапан может запросто закрываться на предварительно прогретом двигателе. На деле это весьма опасно, ведь подобное значение может привести к тому, что клапан и седла прогорают. Следовательно, наблюдается резкая потеря давления, возникновение компрессии и падению уровня мощности.

В конечном счете, это обязательно приводит к тому, что необходимо будет выполнять полный ремонт ГБЦ, который будет слишком высокий по стоимости. Диагностировать это можно без проблем. Ведь в том случае, когда зазор будет увеличенным, отмечается соответствующий стук в двигателе.

Как говорят многочисленные мастера, это указывает на то, что имеется ситуация, с повышенным износом распределительного вала. На него оказываются лишние ударные нагрузки. Это уже само по себе не является приятным моментом

Именно в данном случае важно своевременно выполнить процесс регулировки зазоров в строго определенное время

Особенно актуальным будет такое решение в том случае, когда транспортное средство ездит на газу, тем самым устанавливается повышенный износ шайб. Следовательно, величина зазора будет постоянно меняться.

Доработка регулировочных шайб ВАЗ-2108 ВАЗ-2109

При регулировке теплового зазора клапанов двигателя автомобилей ВАЗ-2108 (ВАЗ-2109) применяют регулировочные шайбы. В автомагазинах их можно приобрести с размером от 3,00 мм до 4,2 5мм. После очередного ремонта головки блока цилиндров да ещё «гаражными супермастерами» шайбы даже 3,00 мм не обеспечили требуемый зазор.Решил попробовать подточить шайбу. Сначала стала проблема: как зажать шайбу? Ведь уже через пару секунд в руках её от нагрева просто неудержать.Методом проб и ошибок родилась такая идея. Взял старый толкатель, сверху на наждаке снял высоту центрующего бортика до 1.2 мм (заводская высота 3 мм).
Рис. 1Рис. 2. Толкатель. h — высота центрующего бортика толкателя (заводской размер — 3 мм); Х — выступ шайбы за пределы толкателя (должен быть не менее 0 мм)
Теперь ложим шайбу в толкатель и на наждаке, вращая толкатель вокруг своей оси, уменьшаем толщину шайбы до требуемого размера. Шайбу ложим в толкатель регулируемого двигателя обработанной поверхностью вниз. Таким способом расточил шайбы до размера 2,25 мм (меньше не понадобилось) и работали они, как и родные, без проблем (единственно, нужно подточить бортик толкателя до высоты в 2 мм, и следить, чтобы поверхность шайбы была не ниже высоты этого бортика ).
Рис. 3. Размер обработанной шайбы
На одной головке даже шайбы размером в 2.00 мм не обеспечили требуемый зазор. А машина нужна была срочно для недальних поездок (на расстояние не более 60-90 км от дома). Решил пойти на эксперимент и расточить шайбу до размера 1.4 мм (нужен был именно такой размер. К тому же данную головку всё равно хотели менять на новую. Замена уже была, нужно было её укомплектовать новыми клапанами и притереть). После расточки шайбы и толкателя двигатель прошел 5000 км. При этом обнаружил прогиб шайбы 0,15 мм. Так что это минимальный допустимый предел толщины. На фото показана данная шайба после пробега.
Рис. 4. Шайба размером 1,4 мм
Если головка снята то можно просто укоротить стержень клапана, предварительно сняв его с двигателя.Укорачивать можно не более 1 мм. Данная статья не рекомендация, а скорее описание вынужденного эксперимента, который на удивление завершился без поломки двигателя. Кстати, после замены данной старой головки на новую (все работы выполнялись на СТО) решили проверить зазоры и толщину установленных шайб. Так вот, минимальная толщина одной шайбы была уже 3,35 мм. И это на новой головке!

Затяжка болтов головки блока цилиндров

Затяжку болтов головки блока цилиндров необходимо делать в строго определенном порядке – это нужно для ее правильной состыковки с блоком цилиндров, чтобы не возникало излишнее напряжение металла и перекосы.

Схема затяжки головки блока цилиндров на автомобилях ВАЗ (классика)

Затягивать в 2 захода.

ПЕРВЫЙ: затянуть болты с 1 по 10 – момент затяжки 3,5 — 4,1 кГсм.

ВТОРОЙ: опять затянуть эти же болты – момент затяжки 10,5 — 11,5 кГсм.

ПОСЛЕ ДВУХ ЗАХОДОВ затянуть болт под номером 11 – момент затяжки 3,5 — 4,0 кГсм.

Схема затяжки головки блока цилиндров на автомобилях ВАЗ 2108 | ВАЗ 2109

Затягивать в 4 захода.

ПЕРВЫЙ: затянуть болты с 1 по 10 – момент затяжки 2,0 кГсм.

ВТОРОЙ: опять затянуть эти же болты – момент затяжки 7,5 — 8,5 кГсм.

ТРЕТИЙ: все болты довернуть на 90°.

ЧЕТВЕРТЫЙ: повторно довернуть все болты на 90°.

Схема затяжки ГБЦ на 16 клапанных двигателях ВАЗ

Затягивать в 3 захода.

ПЕРВЫЙ: затянуть все болты, используя момент затяжки 2,0 кГсм.

ВТОРОЙ: все болты довернуть на 90°.

ТРЕТИЙ: повторно довернуть все болты на 90°.

Важно! На 16 клапанных двигателях допустимо использовать второй раз болты крепления ГБЦ, но только при условии, что их длина без головки НЕ более 95 мм, иначе – болт нужно обязательно заменить. Замерять длину нужно с помощью шайбы

Как убедиться в том, что болт затянут качественно?

Во время затяжки болта, как только металл достиг своего «предела текучести», момент затяжки будет оставаться неизменным. Это покажет динаметрический ключ.

Когда болт нужно менять?

Если момент затяжки увеличен уже до 20 кГсм, а болт, при этом, невозможно затянуть, – значит, он слишком прочный, и этот болт нужно менять. Если болт не проворачивается, и момент затяжки постоянно уменьшается, то этот болт также подлежит замене.

2. Регулировка зазоров в приводе клапанов

Для компенсации теплового расширения клапана конструктивно задается зазор между
торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре
клапан не будет полностью открываться, при уменьшенном – полностью закрываться.

Зазор измеряется на холодном двигателе (при +20 °С ) между кулачком распределительного
вала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой
толкателя клапана.

Номинальный зазор для впускного клапана составляет (0,2±0,05) мм, для выпускного
– (0,35±0,05) мм. Зазоры регулируются подбором толщины регулировочных шайб.
В качестве запасных частей поставляются шайбы толщиной от 3 до 4,5 мм через
0,05 мм.

Считая от привода распределительного вала, первый, четвертый, пятый и
восьмой клапаны – выпускные; второй, третий, шестой и седьмой – впускные.

Рекомендуется выкрутить свечи зажигания, чтобы легче проворачивать коленчатый
вал.

1 – зубчатое колесо распределительного вала; 2 – шкив генератора; 3 – шкив коленчатого вала

Фиксатор должен быть установлен между распределительным валом и краем
толкателя.

Для того чтобы легче вынуть регулировочную шайбу, в толкателе проточены
два паза. Поверните толкатель так, чтобы было удобнее подцепить шайбу.

Толщина новой шайбы рассчитывается по формуле:
H = B + A – C,
где
A – измеренный зазор, мм;
B – толщина старой шайбы, мм;
C – номинальный зазор, мм;
H – толщина новой шайбы, мм.

Пример (для впускного клапана):
A = 0,26 мм,
B = 3,75 мм,
C = 0,2 мм,
тогда
H = 3,75 + 0,26 – 0,2 = 3,81 (мм).

В пределах допуска зазора ±0,05 мм подбираем ближайшую по толщине шайбу (3,8
мм).

Предупреждение

Поворачивайте коленчатый
вал по часовой стрелке ключом за болт крепления шкива коленчатого вала или за
болт крепления шкива генератора. Запрещается проворачи-вать коленчатый вал за
болт крепления шкива распределительного вала.

Затяжка ГБЦ д 240 — момент затяжки

Ослабление усилия затяжки.

Затяжка болтов ГБЦ д 240 на тракторах МТЗ 80-МТЗ-82 производится после установки ГБЦ или периодической протяжки. Периодически необходимо потягивать головку блока цилиндров через каждые 1000 м/часов пробега трактора. В процессе эксплкатации происходит постоянное тепловое расширение деталей двигателя. Они подвергаются возникающим нагрузкам. Это приводит к ослаблению крепления ГБЦ.

• Прокладка головки блока сдавливается
• Просаживаются посадочные места головок крепежных болтов.
• Крепежные болты растягиваются.

В результате происходит ослабление прижатия ГБЦ к блоку цилиндров. И как следствие происходит прорыв отработанных газов из камеры сгорания. Газы имеют высокую температуру, Она может достигать выше 1000 градусов. Прокладка в местах прорыва газов прогорает. В результате приходится снимать головку блока для замены прокладки.

Установка прокладки ГБЦ д 240

Перед установкой прокладки необходимо тщательно очистить поверхности головки и блока цилиндров. От грязи и возможных остатков старой прокладки. Очищать поверхности лучше при помощи ножа. Он не повредит поверхности. Нельзя этого делать наждачной бумагой и тем более лепестковыми кругами. После их применения поверхности придут в негодность. Их необходимо будет фрезеровать. Даже незначительные углубления приведут к прорыву газов. А наждаком и даже металлической щеткой на болгарке их очень легко сделать.

В сучае если на двигателе установлена турбина. Требуется устанавливать фторопластовые кольца.

Турбина создает повышенное давление в камере сгорания. В результате чего увеличивается температура сжимаемого воздуха и его количество. Увеличивается и температура горения топлива в камере сгорания. Фторопластовые кольца выдерживают повышенные температуры. И защищают металлические части прокладки от прогорания.

Ставятся они очень просто. Наружные кромки колец имеют углубление. Его необходимо расширить. Получится паз. Этот паз устанавливается в прокладку по кругу. Лишний конец кольца обрезается.

Установка головки блока

Перед установкой необходимо:

1. Внимательно осмотреть поверхности головки.
2. Проверить плоскость головки. Поверить плоскость головки при помощи линейки. Если есть неплотные прилегания , измерить их глубину при помои щупа. Проще говоря щуп толщиной 0,1 мм не должен проходить между линейкой и поверхностью головки.
3. Осмотреть посадочные места головок крепежных болтов. На наличие трещин. И в случае их обнаружения в эти места подвергнуть фрезеровке. Чтобы трещины не продолжали расти. Снятую при фрезеровке поверхность компенсировать увеличенными шайбами.
4. Если головки сняты требуется снять клапана. Для замены масло отражательных колпачков притирки клапанов. И осмотра седел и меж клапанных перегородок на наличие трещин

Если все в порядке головка устанавливается на прокладку. Вставляются крепежные болты.

Момент затяжки гбц д 240

затяжка ГБЦ д 240 производится в несколько этапов

1. Требуется закрутить крепежные болты до их соприкосновения с поверхностью головки. На этом этапе не нужно прилагать большого усилия закручивания. Достаточно просто от руки довернуть все болты до своего места. Потому что головка должна сесть на свое место без перекосов. Обязательно требуется проверить что под головку ничего не попало. Трос, шланги, провода. Открученные кронштейны.
2. Необходимо произвести предварительную затяжку болтов с моментом затяжки равным половине требуемого усилия. Это приблизительно 100 Н*М. Затяжку требуется произвести при помощи динамометрического ключа. Это условие считается обязательным. Динамометрический ключ не только позволяет установить требуемое усилие затяжки. Но еще пожалуй самое главное его преимущество. Заключается в том. Что это усилие будет одинаковым для всех болтов. Если головка не прижата с нужным усилием. То что болты затянуты равномерно важнее. Затяжка должна производиться строго по порядку согласно схемы затяжки
3. Окончательная затяжка ГБЦ д 240 производится с усилием 200 Н*м. Строго по порядку затяжки

Порядок затяжки ГБЦ д 240

Порядок затяжки предусматривает в какой очередности должен затягиваться каждый болт головки блока цилиндров предоставлен в виде следующей схемы

Схема затяжки гбц д 240

После того как головка полностью затянута устанавливаются коромысла и производится регулировка клапанов. Подробно регулировка клапанов описана в этой статье.

замена прокладки головки блока цилиндров на автомобилях ваз 2108, ваз 2109, ваз 21099

замена прокладки головки блока цилиндров на автомобилях ваз 2108, ваз 2109, ваз 21099

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки блока с блоком цилиндров снимите головку блока и замените прокладку головки блока. Течь может возникнуть также из-за коробления головки блока вследствие перегрева.

ПРЕДУПРЕЖДЕНИЕ
Прокладка головки блока разовая, поэтому при каждом снятии головки блока прокладку головки блока необходимо заменять.

1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

1:1357 2. Отсоедините провод от датчика температуры охлаждающей жидкости.

�едините провод от датчика давления масла.
4. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).
5. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).
6. Снимите термостат (см. «Снятие и установка термостата»).
7. Отсоедините приемную трубу глушителя от выпускного коллектора (см. «Замена приемной трубы глушителя»).
8. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).
9. Снимите переднюю крышку ремня привода распредвала (см. «Замена на автомобилях ваз 2108, ваз 2109, ваз 21099 ремня привода распредвала и регулировка натяжения ремня»).
10. Снимите крышку головки блока (см. «Регулировка зазоров в приводе клапанов»).

3:1838 11. Зафиксируйте от проворачивания шестерню распредвала, вставив отвертку в его отверст

ие и уперев в шпильку; ослабьте затяжку болта крепления шестерни распредвала (для наглядности операция показана на снятом с автомобиля ваз 2108, ваз 2109, ваз 21099 двигателе).

4:815 12. Снимите ремень привода с шестерни распредвала, натяжного ролика, зубчатого шкива водяного насоса, отведите ремень в сторону (см. «Замена на автомобилях ваз 2108, ваз 2109, ваз 21099 ремня привода распредвала и регулировка натяжения ремня»).

5:1754 13. Выверните болт крепления шестерни распредвала и снимите его вместе с шайбой (для наглядности операция показана на снятом двигател

6:509 14. С помощью двух отверток снимите шестерню с распредвала. При этом не повредите сальник распредвала (для наглядности операция показана на снятом с автомобиля ваз 2108, ваз 2109, ваз 21099 двигателе).

7:1369 15. Ослабьте затяжку хомута и отсоедините шланг подачи топлива к топливному насосу.
16. Отсоедините от карбюратора шланги и провода, тягу привода воздушной заслонки и трос привода дроссельной заслонки (см. «Снятие и установка карбюратора»).

17. Отсоедините центральный высоковольтный провод от крышки распределителя зажигания.

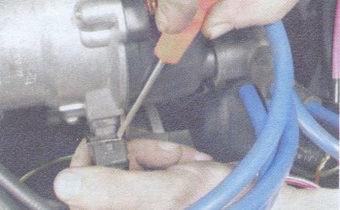

9:666 18. Отожмите отверткой пружинный зажим и отсоедините колодку с низковольтными проводами от клеммы распределителя зажигания.
19. Отсоедините трубку от вакуумного корректора распределителя зажигания.
20. Отсоедините шланг вакуумного усилителя от впускной трубы двигателя.
21. Ослабьте затяжку хомута и отсоедините подводящий шланг радиатора от патрубка рубашки водяного охлаждения (см. «Снятие и установка радиатора системы охлаждения»).

10:1980 22. Ослабьт

е затяжку хомута и отсоедините подводящий шланг отопителя.

11:615 23. Ослабьте затяжку хомута и отсоедините отводящий шланг отопителя.

12:1248 24. Ослабьте затяжку десяти болтов крепления головки блока в указанном порядке, затем окончательно выверните болты крепления головки блока цилиндров и выньте болты вместе с шайбами.

25. Слегка приподнимите головку блока цилиндров, сдвиньте головку блока так, чтобы конец распредвала вышел из отверстия в задней крышке ремня привода, и снимите головку блока цилиндров.

ПРЕДУПРЕЖДЕНИЕ
Не забивайте между головкой и блоком цилиндров отвертку или другие инструменты.

ПОЛЕЗНЫЙ СОВЕТ
Чтобы оторвать головку от блока, вставьте отвертку под выпускной коллектор. Используя ее как рычаг, приподнимите головку блока.

14:1300 26. Снимите прокладку головки блока.

15:1873 27. Болты крепления головки блока цилиндров вытягиваются при многокр

атном использовании. Замените новыми болты головки блока цилиндров, длина которых превышает 135,5 мм. Перед установкой головки блока цилиндров смажьте болты тонким слоем моторного масла.
28. Очистите привалочные поверхности головки блока и блока цилиндров (плоскости должны быть сухими и чистыми) и удалите масло из резьбовых отверстий в блоке под болты крепления головки блока.

16:1199 29. Установите на блок цилиндров новую прокладку головки блока (прокладка должна быть сухой и чистой) по установочным втулкам. При этом отверстие для прохода масла в прокладке головки блока (с медной окантовкой) должно находиться между 3-м и 4-м цилиндрами.

30. Установите головку блока на блок цилиндров, предварительно убедившись, что коленчатый и распределительный валы находятся в положении ВМТ (оба клапана 1-го цилиндра должны быть закрыты). Затяните болты крепления головки блока цилиндров в указанной последовательности в четыре этапа:
1 — моментом 20 Нм (2 кгс-м);
2 — моментом 69,4-85,7 Нм (7,1-8,7 кгс-м);
3 — доверните болты на 90°;
4 — окончательно доверните болты на 90°.

18:1255 31. Установите на головку блока цилиндров детали и подсоедините к головке блока шланги и провода в обратном порядке, при этом запрещается поворачивать коленчатый и распределительный валы до установки ремня привода распредвала. Шестерня распредвала установите выступающей частью ступицы к двигателю. Проверьте и при необходимости отрегулируйте зазоры клапанов (см. «Регулировка зазоров в приводе клапан

ов»). Отрегулируйте натяжение ремня привода распредвала (см. «Замена на автомобилях ваз 2108, ваз 2109, ваз 21099 ремня привода распредвала и регулировка натяжения ремня»).

регулировка зазоров клапанов на двигателях автомобилей ваз 2108, ваз 2109, ваз 21099

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана

Правильный момент затяжки ГБЦ на Ладу Приора

01.04.2020 7 845 Блок цилиндров

Многие владельцы Лада Приора в процессе обслуживания и ремонта автомобиля проводят самостоятельную замену прокладки головки блока или притирку клапанов. В ходе выполнения таких работ важно соблюдать последовательность и момент затяжки ГБЦ на Приоре.

В каких случаях нужна затяжка блока?

В процессе эксплуатации любого автомобиля, в том числе и ВАЗ 2170 Приора, на головку двигателя оказывается долговременное циклическое воздействие газов, находящихся в цилиндрах мотора. На старых силовых агрегатах затяжка винтов ГБЦ могла ослабевать от таких нагрузок и ее периодически требовалось доводить до нормального уровня. Сегодня на всех моторах ВАЗ Приора применяются болты из специальной стали, которые затягиваются один раз на весь срок своей службы.

При появлении утечки охлаждающей жидкости и масла дополнительно подтягивать и протягивать эти болты не имеет смысла, поскольку это не улучшит герметичность стыка. Единственным правильным способом борьбы с течью является снятие головки, проверка ровности сопрягаемых поверхностей и замена прокладки. После выполнения любых ремонтных работ, связанных со снятием головки с двигателя, требуется ее обтяжка с соблюдением всех необходимых условий.

На видео от автора Alex ZW показан процесс установки головки блока на 8 клапанный мотор.

Неисправности

В то же время необходимо сказать, что этот силовой агрегат не лишен характерных недостатков, которые требуют от автовладельца внимания к тем или иным узлам двигателя.

Так, например, могут отмечаться проблемы с мощностью мотора, что обусловлено потерей герметичности топливной системы и неправильной работой датчиков воздушной смеси.

Еще одной характерной проблемой является изменение геометрии клапанов, что происходит по причине неправильно рассчитанной работы поршней. Специалисты рекомендуют при пробеге 50-100 тысяч километров провести замену поршней на безвтыковые, что позволит решить данную проблему.

В первую очередь необходимо проверить свечи и форсунки. В том случае, если система впрыска функционирует исправно, проводят замену расходомера воздуха.

Ремонт в данном случае заключается в замене поршней и клапанной группы.

Профилактикой подобной поломки может стать замена поршней на модифицированный вариант.

Необходимо проверить свечи и правильность работы форсунок.

В данном случае необходим квалифицированный ремонт, что и позволит решить проблему с повышенным расходом топлива.

Кто-то из автовладельцев заменяет поврежденную прокладку, а кто-то не обращает внимание на небольшие протечки масла.

Нюансы работы

На автомобилях Лада Приора в разное время устанавливались двигатели с рабочим объемом 1,6 и 1,8 литра и различным числом клапанов в головках — V8 (или 8V) и V16 (или 16V). Тип головки агрегата определяет размер болтов, порядок их установки и момент затяжки ГБЦ на Приоре.

Если на машине стоит 8 клапанный двигатель, то на нем могут применяться разные по размеру крепежные болты головки:

• на старых моторах 21114 используются винты М12*1,25 с шестигранной головкой;
• на более современных 21116, которые вышли в производство приблизительно с середины 2011 года, установлены элементы М10*1,25 с головкой под «звездочку».

При установке снятой головки необходимо использовать новые винты, поскольку старые будут растянуты и иметь внутренние повреждения.

Также на моторах используются разные по конструкции прокладки — комбинированная на старом агрегате и полностью железная на новом. Процедура затяжки болтов для двигателей с металлической и комбинированной прокладкой абсолютно идентична.

Основными нюансами при выполнении работ является проверка длины крепежных элементов, соблюдение последовательности закручивания винтов и контроль усилия при затяжке. Нарушение этих условий приводит к повреждениям деталей и необходимости выполнения дополнительных ремонтных работ. Сама процедура не является сложной и может быть сделана самостоятельно в любом удобном месте — в гараже или на открытой стоянке, за исключением случая монтажа головки на двигатель, которую желательно устанавливать в закрытом помещении.

Важно помнить, что затягивание болтов «на глазок» без динамометрического ключа недопустимо, поскольку не будет обеспечено равномерное прилегание сопрягаемых поверхностей головки и блока.

Инструменты и материалы

Перед началом проведения процедуры затяжки следует подготовить все необходимое для выполнения:

• ключ со встроенным динамометром до 100 H⋅м;
• набор головок и обычных ключей;
• ключ Тогх Е14;
• штангенциркуль для замера остаточной длины болтов;
• пластина с размеченной шкалой до 180 градусов;
• новые болты.

Динамометрический ключ — важный инструмент для самостоятельного ремонта

Пошаговая инструкция

Последовательность выполнения операции на 8 клапанном двигателе:

1. Протереть поверхности ГБЦ и осушить отверстия под болты в блоке мотора.
2. Установить прокладку на блок, выставить ее по направляющим.
3. Смонтировать сверху головку и вставить 10 крепежных болтов М10 или М12. Если владелец решил сэкономить и оставить старые винты, то они должны иметь длину не более 135,5 мм.
4. Затянуть элементы по схеме. Сила затяжки должна составлять не выше 20 H⋅м.
5. Затем нужно повторно протянуть болты. Усилие второй затяжки должно быть в пределах от 70 до 85 H⋅м.
6. Далее нужно затягивать винты с доворотом на 90 градусов в той же последовательности. Угол доворота можно контролировать по специальному приспособлению, представляющему собой пластину с приделанной шкалой от 0 до 180 градусов.
7. В соответствии с регламентом, нужно довернуть болты еще раз на 90 градусов.
8. Крепление 8 клапанной головки к блоку закончено.
9. После сборки мотора необходимо проверить качество работы, запустив и прогрев двигатель. Надежно затянутый стык головки и блока не должен пропускать рабочих жидкостей из картера силового агрегата.

Самодельное приспособление для контроля угла доворота

В случае установки на машине более мощного и современного мотора на шестнадцать клапанов, например, модели ВАЗ 21126 или сокращенно 126 процедура протягивания болтов имеет свои особенности.

Для того чтобы правильно выполнить затяжку винтов ГБЦ на таких агрегатах нужно:

1. Убрать замасливание с сопрягаемых поверхностей и проверить отсутствие жидкости в отверстиях болтов.
2. Осуществить установку прокладки, отцентрировать ее и уложить сверху головку.
3. Вставить в направляющие отверстия 10 крепежных винтов М10*1,25, предварительно смазав резьбу моторным маслом. Если решено использовать старые болты, что допустимо для 16 клапанных головок, то их остаточная длина не должна превышать 98 мм.
4. Выполнить предварительную протяжку по схеме с моментом 12-20 H⋅м.
5. Увеличить степень затяжки до 26-34 H⋅м и повторно пройти все болты в такой же последовательности.
6. Затем необходимо довернуть винты на 90 градусов, при этом усилие составит около 50 H⋅м.
7. Повторить затяжку на 90 градусов еще раз, момент на ключе будет примерно 80 H⋅м. Некоторые инструкции рекомендуют выдерживать между доворотами до 20 минут, но на практике не выявлено никаких преимуществ такой схемы.
8. После сборки силового агрегата следует проверить качество выполненной работы.

Процедура протяжки головки на двигателях 1,8 литра, которые представляют собой моторы 1,6 л с увеличенным цилиндром, полностью идентична описанной выше.

Если в процессе выполнения работы к болтам приложен правильный момент усилия, соответствующий конструкторским расчетам, то прокладка будет равномерно и плотно прижата по стыку, обеспечивая надежное и герметичное соединение. Важно отметить, что если требуется снимать головку блока с двигателя, то ослабление винтов также производится по установленной регламентом схеме. Хаотичное откручивание элементов приведет к деформации головки и появлению невидимых микротрещин.

Ремонт ГБЦ

Все гидрокомпенсаторы маркируем цифрами при помощи обыкновенного канцелярского штриха и убираем подальше. Вытащить их поможет обыкновенный магнит. Рассухариваем клапана и снимаем маслосъемные колпачки (сальники клапанов), клапана в металлолом, сальники в мусор. Вычищаем все каналы. Головку отвозим на шлифовку, на всякий случай. Промыв после шлифовки еще раз керосином и продув воздухом начинаем собирать.

Свежекупленные клапана расставляем в последовательности, в которой они будут стоять в ГБЦ и по очереди начинаем притирать. Стержень клапана смазываем чистым маслом, а на кромку наносим притирочную пасту.

Вставляем клапан на свое место и надеваем на стержень клапана приспособление для притирки клапанов. В магазинах продается приспособление для ручной притирки, но поскольку на дворе двадцать первый век механизируем процесс. Берем старый клапан и отрезаем от него стержень, на него подбираем резиновую трубку такого диаметра, что бы одевалась с натягом. Стержень в реверсивную дрель, один конец трубки на него, другой на притираемый клапан. На малых оборотах начинаем притирать клапан, постоянно меняем направление вращение и периодически то прижимаем его к седлу то ослабляем усилие. В среднем на клапан уходит секунд двадцать. Вынимаем его и протираем. Клапан считается притертым если на фаске появилась равномерная серая полоска шириной не меньше 1,5 мм.

Такая же полоска должна появится на седле клапана.

Видео притирки клапанов вручную

Для шестнадцати клапанной головки все тоже самое только клапанов в два раза больше.
https://youtu.be/hvZePmMSBdA
После притирки все клапана и седла тщательно протираем и промываем керосином, чтобы удалить остатки притирочной пасты. Проверяем на герметичность. Закручиваем старые свечи и ставим все клапана на место. Наливаем керосин и ждем три минуты, если керосин не убежал все хорошо, в противном случае перетираем клапана на этом цилиндре.

Нам пришлось перетереть еще раз четыре клапана, после чего керосин перестал убегать.

Набиваем новые сальники клапанов.

Вставляем клапана на место и засухариваем. Перед этим стержни клапанов смазываем чистым маслом. Смазав чистым маслом ставим на место гидрокомпенсаторы и накрыв чистой тканью убираем головку с глаз долой. С ГБЦ закончили.

Фотогалерея

На фото ниже показан порядок отворачивания болтов и их затяжки, который необходимо учитывать при ремонте головки блока цилиндров на ВАЗ 2170 Приора.

Схема отворачивания болтов на моторе с 8 клапанами

Схема отворачивания болтов на моторе с 16 клапанами

Схема затяжки 16 клапанной головки

Схема затяжки 8 клапанной головки

Снятие и ремонт головки блока цилиндров автомобиля «Ока»

Единственной моделью особо малого класса, оснащенных двухцилиндровым мотором, которая выпускалась Волжским автомобильным заводом (а также СеАЗ и КамАЗ) была ВАЗ «Ока» и ее модификации.

Несмотря на то, что цилиндров было только два, концептуально мотор этой машинки не отличался от двигателей других версий ВАЗ. Это была хорошо проработанная силовая установка с жидкостным с-мой охлаждения, электронной с-мой зажигания, ГРМ с верхним расположением распред. вала и ременным приводом, карбюраторной системой питания. От мотора той же ВАЗ-2108 силовой агрегат «Оки» отличался, по сути, только количеством цилиндров. А это значит, что эта установка требовала того же обслуживания, что и «восьмерочная».

К особенностям этого мотора можно отнести достаточно серьезную роль головки блока цилиндров. Ведь она задействуется в системе питания и отвода выхлопных газов, зажигания, охлаждения, а также обеспечивает соблюдение фаз газораспределения. Но в отличие от ГБЦ ВАЗ-2108, головка «Оки» — очень компактная.

Поскольку от состояния головки и элементов, установленных в нее, зависит работоспособность двигателя в целом, то следует периодически проводить техническое обслуживание узлов, установленных в ГБЦ, сводящееся к регулировке клапанов, в также замене маслосъемных колпачков. В случае же поломки проводятся ремонтные работы.

Когда требуется демонтаж головки блока?

Отметим, что ремонт головки «Ока» невозможно выполнить, пока она установлена на двигатель, поэтому первой операцией по восстановлению этого элемента является снятие его с мотора. Несмотря на то, что располагается ГБЦ в верхней части силовой установки, демонтировать ее не очень просто, поскольку к ней крепится много составных элементов. Снимать ее придется также, если требуется замена прокладки головки.

В основном, ремонт головки блока цилиндров «Ока» 11113 или другой модификации выполняется, если возникли проблемы с клапанным узлом:

• Прогорание клапанов;
• Износ клапанных седел и кромок, подгорание их;
• Повреждение или износ направляющих и маслосъемных колпачков;

Это основные причины, которые требуют проведения ремонтных работ. Бывают и другие причины, по которым приходится снимать ГБЦ и подвергать ремонту, к примеру, появление трещины на корпусе, но такая неисправность встречается очень редко.

Также снятие ГБЦ потребуется в случае замены цилиндропоршневой группы, поскольку поршни вытаскиваются из цилиндров вверх.

Инструмент

Отметим, что при демонтаже головки с мотора хоть приходится много чего откручивать и снимать, но эти работы вполне можно выполнить в гаражных условиях самостоятельно, имея под рукой только основные инструменты, специфических ключей и приспособлений никаких не потребуется.

Снятие головки «Ока» делается с помощью:

• Набор ключей (рожковые, накидные, торцевые, головки с воротками);
• комплект шестигранников;
• Отверточки;
• Ветоши;
• Емкость для сбора ОЖ;

Также обязательно потребуется новая прокладка по ГБЦ, поскольку она является одноразовой, и с какой бы целью не снималась головка, обязательно проводиться замена прокладки головки блока. Дополнительно нужна будет прокладка клапанной крышки, сальники распред. вала и прокладки под выпускные трубы и впускной коллектор.

Отметим, что сложность выполнения демонтажа во многом зависит от того, для чего именно ГБЦ снимается. Если просто нужно заменить прокладку под ней, то разбирать придется не особо много. Если же она снимается, для того, чтобы разобрать головку и провести ремонт, то придется демонтировать больше элементов. Ниже будет описана полная инструкция по разборке, но упомянут и простой демонтаж.

Порядок действий

Запасшись всем необходимым, можно приступать к работам.

Последовательность действий такая:

1. Ставим «Оку» в гараж или на ровную площадку, обездвиживаем, снимаем клемму с АКБ;
2. Сливаем с системы охлаждения ОЖ (подставляем емкость под сливные пробки, выкручиваем их и дожидаемся, пока жидкость стечет. Ставим на место пробки и затягиваем);
3. Демонтируем корпус воздушного фильтра. Горловину карбюратора накрываем ветошью. Отсоединяем от него тросики дроссельной и воздушной заслонок, снимаем механизм привода газа с рычагом и кронштейном его крепления, а также топливные патрубки и провод электромагнитного клапана ХХ;
4. Снимаем защитную крышку привода ГРМ. Устанавливаем метки на коленвале и распред. вале (особенно это важно при частичной разборке);
5. Послабляем затяжку натяжного ролика, чтобы он послабил натяжку привода, и ремень скидываем с колеса распределительного вала;
6. Отсоединяем топливный патрубок от бензонасоса. Выкручиваем крепежи насоса и снимаем его;
7. Отсоединяем патрубки от клапанной крышки, откручиваем ее крепление и снимаем;
8. Откручиваем гайки датчика момента искрообразования, отсоединяем от него провода, и отводим вбок. Также скидываем провода высокого напряжения со свечек;
9. Откручиваем крепежный болт корпуса вспомогательных агрегатов;
10. Откручиваем крепежный болт зубчатого колеса распред.вала и стягиваем его (аккуратно, чтобы не упустить шпонку). Также демонтируем натяжной ролик;
11. В верхней части выкручиваем крепеж задней крышки привода ГРМ и отгибаем ее в сторону;
12. Выкручиваем гайки крепления выхлопных труб и стягиваем их со шпилек;
13. Скидываем патрубок от вакуумного регулятора;
14. Откручиваем верхнюю планку, используемую для натяжки ремня генератора;
15. Отсоединяем патрубки системы охлаждения, подходящие к головке;
16. Далее все зависит от того, для чего ГБЦ снимается. Если планируется лишь замена прокладки под головкой, то дальше демонтировать ничего не нужно. Просто выкручиваем крепежные болты ГБЦ и снимаем ее с блока вместе с установленным распределительным валом, впускным коллектором, меняем прокладку и собираем все обратно. При этом после сборочных работ регулировка клапанов не потребуется, поскольку распред. вал не снимался. А вот если все демонтируется для проведения ремонта, к примеру, планируется на «Оке» замена клапанов, то болты крепления пока не выкручиваем, а продолжаем разбирать дальше;
17. Откручиваем крышку подшипников распределительного вала, снимаем ее;
18. Извлекаем распределительные вал;
19. И только после этого выкручиваем болты крепления ГБЦ, после чего демонтируем ее с авто;

А далее уже выполняются ремонтные работы. Но для этого сначала от головки отсоединяется впускной коллектор. Затем извлекаются толкатели вместе с регулировочными шайбами. Дальше для разборки потребуется приспособление для рассухаривания и засухаривания клапанов, чтобы снять их, после чего выполняются ремонтные работы – замена направляющих втулок клапанов, самих клапанов, их притирка и прочее.

Особенности сборки

После восстановления головка устанавливается на место (не забываем заменить прокладку ГБЦ), и все собирается обратно. Но есть некоторые нюансы при сборке, и самый важный из них – порядок затяжки головки блока цилиндров. Если его не соблюдать – высока вероятность того, что головка ненадежно будет посажена, ее может повести или же произойдет пробой прокладки.

Порядок затяжки болтов головки блока на «Оке» показан на фото:

Отметим также, что затяжка выполняется в несколько подходов и обязательно с использованием динамометрического ключа:

1. Затягиваем по указанному порядку все болты, создавая усилие в 20 Н/м;
2. При втором подходе усилие должно составлять 70-85 Н/м;
3. Выполняя третий подход, доворачиваем болты на 90 град.;
4. Последний подход – еще раз доворачиваем на 90 град.;

В процессе сборки также обращаем внимание на состояние сальников распред. вала и при надобности их заменяем.

Видео – Ремонт Оки, замена прокладки ГБЦ

Замена прокладки ГБЦ своими руками: инструкция с фото и видео

Современный автомобиль — апофеоз технического оборудования. Однако любое автомобильное оснащения состоит из мелких деталей, которые могут сломаться, стереться, расшататься в любой момент, особенно в машинах, которым уже несколько лет.

Одной из таких «мелких» деталей является прокладка ГБЦ. Несмотря на то, что она кажется не столь важной деталью, её поломка может «убить» двигатель. Информация о том, когда нужно её заменить, как это сделать и какие могут быть последствия её поломки, будет полезна для любого автомобилиста, как начинающего, так и с многолетним стажем.

Оглавление:

• Для чего нужна прокладка ГБЦ
• Виды прокладок ГБЦ
• Признаки пробитой прокладки ГБЦ
• Замена прокладки ГБЦ своими руками
• Инструкция по замене прокладки ГБЦ
• Стоимость замены прокладки ГБЦ

Для чего нужна прокладка ГБЦ

Начнём мы нашу статью с изучения понятия об общем назначении головки блоков цилиндров.

ГБЦ – это аббревиатура, в расшифровке — головка блока цилиндров. Это один из главных узлов любого автомобиля. Его назначение – выведение газов в атмосферу.

Назначение самой прокладки – это увеличение плотности в месте присоединения блока цилиндров и самой ГБЦ. Заметим сразу, что не стоит смешивать два понятия. Есть прокладка головки блока цилиндров, а есть прокладка, которую ставят между верхней частью головки блока цилиндров. Эти прокладки делаются резиновыми.

Внешний вид ГБЦ и ее прокладки

Несмотря на схожесть этих понятий, в них имеются некоторые различия. Прокладка головки блока цилиндров совершает три процесса единовременно – увеличивает плотность охлаждающей системы двигателя, увеличивает плотность масляной системы двигателя, а также уплотняет систему газораспределения двигателя.

Прокладка ГБЦ применяется и в дизельных и в бензиновых двигателях, и, в основном, состоит из трех слоев. Основной слой – перфорированная листовая сталь.

Слои прокладки ГБЦ

Нужно всегда помнить о грядущем ремонте ГБЦ, А он ранее или поздно неизбежен. Прокладка – это расходный материал, не предназначенный к повторному употреблению. И когда Вы затеваете ремонт двигателя своей«ласточки», то не забудьте обязательно поменять прокладку ГБЦ.

Виды прокладок ГБЦ

Прокладки ГБЦ условно разбиваются на две группы:

1. Неметаллические прокладки, которые делятся на два вида:

• Безасбестовые– данный вид прокладок характеризуется пониженной способностью к усадке и повышенной способностью к восстановлению. Безасбестовые прокладки отличаются повышенной ценой по сравнению в асбестовыми,, но при этом привлекают большей износостойкостью, герметичностью и экологичностью. Применяемые материалы при изготовлении прокладок: синтетическое волокно, каучук.

Безасбестовые прокладки ГБЦ

• Асбестовые прокладки — по свойствам похожи на своих собратьев без асбеста. Они упруги, устойчивы к температуре и эластичны. Как правило, находят своё применение в ремкомплекте. Однако по качеству уступают остальным видам.

Асбестовые прокладки ГБЦ

2. Металлические прокладки. Они обладают наивысшим качеством и эффективностью. Они равномерно распределяют все давление на поверхности в месте присоединения на всю поверхности головки блока цилиндров и блока цилиндров.

Металлическая прокладка ГБЦ

Признаки пробитой прокладки ГБЦ

Необходимость в смене данной детали может наступить в самое неожиданное время. Однако время, которое она будет служить рассчитать невозможно, так как это чисто индивидуальный ресурс, зависящий ио стиля вождения, качества прокладки, марки и модели машыны и т.п. Стандартная гарантия на прокладку ГБЦ в магазинах — 1 год.

Но понимая симптомы, говорящие о необходимости смены этой детали, можно не пропустить этот важный момент. Самые распространенные среди них:

В местах соединения ГБЦ и блока наблюдается протекание масла из мотора или жидкости охлаждения. На проверяющем щупе уровня масла видна субстанция беловатого оттенка, что говорит о протекании жидкости охлаждения сквозь прокладку. Если выхлопы вашего авто имеют белый цвет, даже после того, как машина прогрелась – это сигнализирует, что жидкость охлаждения уже в цилиндре. Повреждённая прокладка может пропускать масло и в радиаторную жидкость и в расширительный бачок. Другими словами масло начало циркулировать в охлаждающей системе автомобиля.

Масло попало в охлаждающий бачок

Пузыри в охлаждающем бачке

Замена прокладки ГБЦ своими руками

Почти во всех моделях автомобилей, смена прокладки ГБЦ ничем не отличается. Есть небольшие нюансы, относящиеся к очерёдности, в которой следует закручивать болты, крепящие ГБЦ и то, как настраивать затяжной момент данных болтов. Все эти данные можно прочитать в технической документации по эксплуатированию автомобиля. Если документация отсутствует в бумажном виде, то всегда возможно найти документацию по нужной модели автомобиля в сети Интернет.

Сперва отсоединяются навесные элементы. Последовательность, в которой производится демонтаж, необходимо отмечать или зарисовывать в виде схемы. Как только все болты будут откручены, следует отсоединить головку блока и соответственно произвести замену прокладки. Для облегчения центрирования прокладки и головки, на корпусе блока имеются специальные втулки.

Наша цель — головка блока цилиндров, которая отмечена на изображении. Для замены прокладки ГБЦ необходимо снять все мешающие работе элементы.

После замены прокладки все детали устанавливают в обратной последовательности. Именно для этого и была нарисована схема. Закручивать крепления головки блока цилиндров следует неукоснительно в соответствии с чертежом конкретного механизма, и строго выдерживая характеристики момента натяжения, о которых написал изготовитель. В этом может помочь динамометрический ключ.

Какие бы ни были особенности у двигателей, какие бы ни были прокладки и винты крепежа, имеются определённые стандарты и нормативы, которые нужно соблюдать. Следующая информация полезна при смене прокладок ГБЦ любой модели автомашины. Чтобы не перенасыщать читателя скучными деталями, как закручивать тот или иной винт – опустим подобные детали. Все эти данные можно вычитать в инструкции пользователя к мотору, который установлен на вашем авто. Не поленитесь перечитать эту инструкцию, ведь от того, насколько точно вы соблюдаете требования и рекомендации производителя, зависит качество вашего ремонта.

1. Сделайте своим непременным атрибутом – маркер. Отсоединяя навесное оборудование, а именно различные трубопроводы, не ленитесь и не уповайте на свою память. Она может и подвести. Просто пометьте каждый шаг. Поверьте – обратную сборку производить будет намного легче.
2. Находясь в автомагазине, чтобы купить прокладку – удостоверьтесь, что эта деталь соответствует силе крутящего момента, которую обозначили изготовители двигателя для закручивания крепящих винтов ГБЦ.
3. Начиная работы по снятию крепежей, тщательно избавьте их от налёта. Подобный налет может спровоцировать срыв ключа, и вы не только получите травму, но и нанесете повреждение шлицу винта. И тогда единственным вариантом извлечь его – будет высверливание.
4. Раскручивать винты, крепящие ГБЦ следует с центра, совершая за раз по пол оборота на каждый винт. Этим вы снимаете напряжение.
5. Раз вы уже разобрали блок цилиндров, не поленитесь провести общий его технический осмотр, а также промойте его бензином от нагара. Лишним это точно не будет, но поможет выявить и другие дефекты, если таковые имеют место быть.
6. Как только вы заменили прокладку, можно не торопясь начать обратную процедуру по сборке.
7. При закручивании винтов необходимо использовать динамометрический ключ, не забывая придерживаться всех нормативов и выдерживать все требования.
8. После смены старой прокладки новой, ставим ГБЦ на прежнее место, в соответствии с направляющими.
9. Снимать и закреплять винты, следует с повышенной аккуратностью, во избежание срыва резьбы, а напряжение на винты распределять равномерно.
10. И не забудьте точно закреплять каждый элемент.

Самостоятельно сменить прокладку не требует особых навыков. Важно приступать к этому делу с должной аккуратностью, чтобы вместо ремонта не навредить еще больше. Если вы сорвете крепления ГБЦ, то такие винты уже не смогут надёжно держать головку блока цилиндров. Подобная неприятность никого не обрадует. Начинать работы следует с освежения в памяти технической документации автомобиля. Внимательно прочитайте все важные и нужные моменты.

Снимать ГБЦ запрещается, если подключено навесное оборудование. Необходимо отсоединить каждый из ремней, фильтров и приборов. Не забудьте при этом схематично всё фиксировать или сделайте фотографию.

Перед работой с ГБЦ необходимо снять всё навесное оборудование

Когда вы благополучно сместили со своего крепления головку блока цилиндров, можете заменять прокладку. Если ориентироваться на втулки, то обратно прокладку установить не составит труда. Теперь осталось установить головку блока цилиндров на своё место, присоединить все подвесное системы и динамометрическим ключом закрутить все крепления.

Когда сборка головки блока цилиндров завершена, следует все навесные системы вернуть на свои места. В этом вам поможет собственноручно нарисованная схема. Как только ремонт будет закончен, вновь присмотритесь к тем признакам, о которых мы говорили выше. Если их не наблюдается – значит, смена прокладки прошла успешно.

Инструкция по замене прокладки ГБЦ

В данной инструкции максимально расписаны детали, которые можно демонтировать для работы с прокладкой ГБЦ, однако не во всех моделях обязательно снимать те или иные детали, если они не мешают работе. Поэтому некоторые шаги можно пропускать.

1. Для начала необходимо обесточить автомобиль — снять минусовые клеммы с аккумулятора. При необходимости стоит слить антифриз и снизить давление в питании автомобиля.
2. Снимается крышка ГБЦ. При необходимости вместе с ней отсоединяются ресивер, дроссельный узел, впускной и выпускной коллекторы.

Вместе с крышкой ГБЦ снимаются сопутствующее оборудование, шланги, датчики

Снятие ремня ГРМ

Болты ГБЦ необходимо откручивать постепенно от краёв к центру

Старая прокладка ГБЦ в плохом состоянии

Поверхность ГБЦ очищается

Установка новой прокладки ГБЦ

После замены прокладки необходимо вернуть все детали на прежнее место

Также вы можете посмотреть несколько видео о замене прокладки головки блока цилиндров:

Замена прокладки на ВАЗ:

Замена прокладки на Volkswagen Passat B3:

Замена прокладки на Honda Civic:

Если уверенности в собственных силах нет, и вы опасаетесь сделать только хуже, то наилучшим решением будет отогнать машину в сервисный центр. Ведь, несмотря на то, что операция по смене прокладки не отличается сложностью, но ее некачественная установка. Неправильная сборка ГБЦ с недостаточным усилием, способно привести к возникновению на поверхностной части прокладки масла или охлаждающей жидкости. Если подобное произойдёт, то непременно будет наблюдаться протечка налитой в двигательный блок жидкости. Что приведёт к необходимости повторно разбирать ГБЦ, вновь заменять прокладку и совершать обратные действия.

В сервисном же центре все работы будут выполнять квалифицированные специалисты, это гарантирует качество и скорость. Обычно в сервисных центрах подобные работы не отличаются завышенными ценами.

Стоимость замены прокладки ГБЦ

В среднем прокладка головки блока цилиндров стоит от 400 до 4 000 рублей в зависимости от модели автомобиля, а также качества и изготовителя прокладки.

Замена прокладки ГБЦ в автомастерской будет стоить примерно от 4 000 рублей для отечественных автомобилей. Для иномарок стоимость будет выше — 6 000 — 9 000 рублей.

Порядок затяжки головки цилиндров двигателя МТЗ, повторная регулировка клапанов

Тракторные двигатели МТЗ оснащаются съемной головкой, которая устанавливается на блоке цилиндров и крепится болтами. От корректности установки деталей и соблюдения момента затяжки ГБЦ МТЗ зависит надежность работы силового агрегата. При прорыве выхлопных газов или охлаждающей жидкости снижается мощность, разрушаются компоненты поршневой группы и газораспределительного механизма мотора.

Важность правильной затяжки ГБЦ

Головка блока удерживается на картере болтами, которые равномерно распределяют усилие сжатия деталей, предотвращая разрушение прокладки раскаленными газами. Для обеспечения равномерности контакта предусмотрена затяжка болта динамометрическим ключом, резьбовые соединения закручиваются по схеме, заложенной разработчиком силового агрегата. Установленная между головкой и блоком прокладка при затяжке деформируется, обеспечивая герметичность линии стыка.

При превышении момента затяжки происходит деформация болта и резьбы, нарезанной в теле блока. Из-за растяжения стержня соединительной детали нарушается равномерность сопряжения плоскостей головки и блока, что приводит к пробою прокладки потоком газов. Аналогичная проблема возникает, если затянуть болты крепления головки цилиндров к блоку с недостаточным усилием.

Подготовка стягиваемой поверхности блока и головки

Монтаж головки на штатное место производится после частичного или капитального ремонта агрегатов и узлов мотора. Перед монтажом головки в блок устанавливаются новые гильзы, которые уплотняются специальными резиновыми кольцами, предотвращающими вытекание охлаждающей жидкости из рубашки. Установленная гильза выступает верхней кромкой над плоскостью блока. Поршни и гильзы подбираются по одной размерной группе, дополнительно производится взвешивание шатунов и поршней. Допустимая разница в весе не должна превышать 30 г.

Для соединения шатуна и поршня палец запрессовывают в поршень специальной оправкой, а затем фиксируют от продольного перемещения стопорными кольцами. Корректно подобранный палец не перемещается в посадочных гнездах под воздействием собственного веса.

Не допускается перекос пальца в отверстии подшипника шатуна, а также изгиб или конический износ цилиндрического элемента.

В пазы на теле поршня устанавливаются кольца, обеспечивающие компрессию и удаляющие следы масла с поверхности гильзы. В атмосферных моторах МТЗ использованы 3 компрессионных кольца, двигатели с наддувом оборудованы 2 кольцами, верхнее имеет покрытие из износоустойчивого сплава на основе хрома. Замки колец размещаются через 180°, обеспечивая повышение компрессии. При монтаже деталей требуется обращать внимание на метки, указывающие корректное расположение колец относительно днища поршня.

Перед установкой поршней требуется монтаж на штатное место коленчатого вала (если он демонтировался для шлифовки из замены). Затем устанавливают в гильзу цилиндра поршень с шатуном, после чего монтируются вкладыши и затягиваются крышки коренных и шатунных подшипников. Для проверки корректности сборки применяется прокручивание вала двигателя динамометрическим ключом.

Нормативное усилие не должно превышать 60 Н/м, при повышенном сопротивлении вращению необходимо найти причину неисправности.

Установка прокладки и ГБЦ на блок

Прокладка укладывается на верхнюю плоскость блока, предварительно протертую чистой ветошью. Предварительно рекомендуется проверить состояние совмещаемых плоскостей блока и головки металлической инструментальной линейкой. Не допускается коробление деталей, поскольку изогнутые поверхности не обеспечивают равномерного зажатия прокладки, которую пробьет поток выхлопных газов. Поврежденные плоскости шлифуются на специальном станке, для герметизации стыка применяется металлизированная прокладка с увеличенной толщиной материала.

Перед монтажом прокладки рекомендуется повторно проверить выступ верхнего бурта гильз цилиндров. На атмосферном дизеле допустимое значение лежит в диапазоне 0,065-0,165 мм, на версии с наддувом — 0,05-0,11 мм. Для равномерной установки гильз после замены требуется установить на блок корпус головки, который прижимается штатными ботами. Под головки крепежных элементов подкладываются металлические дистанционные гильзы длиной 100-105 мм, момент затяжки не превышает 10-15 Н/м.

При соединении деталей используется новая прокладка, применять использовавшуюся ранее пластину категорически запрещено. Деталь извлекается из целлофанового пакета, рекомендуется осмотреть поверхность детали и убедиться в отсутствии надрывов или вмятин. Для улучшения герметичности и облегчения снятия деталей при будущих ремонтах используется нанесение графитовой термостойкой пасты на обе стороны прокладки.

Затем поверх прокладки укладывается головка блока, в отверстия вставляются болты, которые затем затягиваются динамометрическим ключом. Для обеспечения качества соединения требуется использовать новые болты, поскольку старые детали деформируются при затяжке и в процессе работы дизеля. На резьбовую часть наносится тонкий слой моторного масла, болты заворачиваются в отверстия от руки.

Порядок затяжки ГБЦ и усилие затяжки

Крепежные болты затягиваются динамометрическим инструментом в соответствии со схемой, приведенной в технической документации. Алгоритм затягивания болтов головки идентичен для атмосферных моторов и агрегатов, оснащенных наддувом. Предварительно крепления закручиваются с усилием 70-90 Н/м, а затем проводится второй этап фиксации с моментом 170-190 Н/м (поэтапное закручивание применяется только для версии дизеля с турбокомпрессором). Между шагами выдерживается пауза 5-6 минут, необходимая для равномерной деформации прокладки.

Окончательная фиксация деталей производится усилием 190-210 Н/м (атмосферная модель) или 230-250 Н/м (версии с наддувом), прилагать большее усилие категорически запрещено.

Если хотя бы 1 крепежный элемент прокручивается в теле блока или произошел обрыв стержня (или срыв головки), то потребуется демонтировать головку и восстановить резьбу. Эксплуатация мотора с поврежденным элементом крепления головки не допускается.

Контрольная, повторная обтяжка ГБЦ

Контрольная протяжка производится после обкатки силового агрегата, регламентная проверка выполняется через 1000 часов работы дизеля. Для проведения работ потребуется снять верхний защитный кожух газораспределительного механизма и демонтировать валик с коромыслами. Проверка затяжки проводится по схеме, имеющейся в инструкции по эксплуатации. Для тестирования используется динамометрический ключ, прилагаемый момент составляет 190-210 Н/м.

После проведения протяжки требуется установить на штатные места снятые детали головки цилиндров, а затем проверить корректность установки зазора между бойком коромысла и торцом стержня клапана. Для атмосферных силовых агрегатов зазор для впускных и выпускных клапанов составляет 0,20-0,35 мм (на прогретом агрегате). При настройке холодного дизеля рекомендуется установить расстояние в пределах 0,20-0,25 мм. Моторы МТЗ, оборудованные компрессором, отличаются величиной зазоров (0,25 мм для впускного тракта и 0,45 мм для выпускного).

Регулировка клапанного механизма выполняется вращением винта (после отворачивания контрящей гайки) начиная с первого цилиндра (от шкива). Для корректной установки зазора поршень выставляется в положение верхней крайней точки (определяется по моменту перекрытия клапанов). После установки параметров в первом цилиндре требуется поочередно отрегулировать зазоры в оставшихся клапанах.

Замена прокладки гбц полная Инструкция + Видео

Разгерметизация головки блока двигателя — опасная неисправность, которую надо срочно исправлять. Прокладка ГБЦ выполняет очень важную функцию. Она поддерживает внутри масляной системы требуемое давление, а также уплотняет плоскости с БЦ.

Назначение

Манжета головки блока имеет несколько конструктивных задач:

• уплотнять газораспределительную систему ДВС;
• герметизировать систему охлаждения, её каналы;
• закрывать щели масляной системы, поддерживая давление внутри.

Деталь имеет специальные отверстия — большие и малые. Через некоторые из них регулируется поток антифриза. Манжета имеет также выпуклость, герметизирующую отверстия цилиндров.

В каких случаях нужна замена

Конкретно замена прокладки ГБЦ гарантийного срока не имеет. Ресурс детали зависит от множества факторов — состояние двигателя, модели изделия, манеры езды. Поэтому прогар выявляется по симптомам, которые выскакивают в ходе ТО или периодических проверок.

Определяют износ манжеты по таким признакам:

• перегрев мотора — увеличение температуры возникает неожиданно и резко, так как газы прорываются в систему охлаждения;
• падение уровня ОЖ в расширительном бачке — сопровождается белым дымом из глушителя, что указывает на попадание антифриза в цилиндры, ведь порванная прокладка больше не закрывает промежуток между камерой сгорания и каналом рубашки охлаждения;
• эмульсия, пена на масляном щупе — самое неприятное, так как в смазку попадает тосол, а образовавшуюся эмульсию потом бывает трудно выгнать из системы;
• увеличение давления в патрубках системы охлаждения — это можно проверить рукой, шланги становятся чересчур твёрдыми;
• потёки масла — следы автола можно заметить на стыке ГБЦ с блоком, что намекнёт на разрыв уплотнителя;
• бурление антифриза — из-за прорыва резко поднимается температура антифриза;
• нестабильная работа отопителя — прорывающиеся выхлопные газы нарушают работу теплообменника, снижая эффективность печки;
• белый дым из подкапотного отсека.

С пробитой манжетой головки блока ездить можно, но крайне нежелательно. А лучше всего — быстро доехать до автосервиса или гаража для ремонта. Дело в том, что последствия неполадки могут оказаться самыми плачевными. Например, может возникнуть гидроудар, если через повреждённое место прокладки будет подаваться большой объём хладагента. Он накопится в камере сгорания. Поршень, выполняя поступательное-возвратное движение, столкнётся с несжимаемой жидкостью. Капремонт в данном случае считается удачным стечением обстоятельств, так как случается и хуже. Это когда шатун пробивает стенку блока цилиндров. Тут уже мотор надо выбрасывать, так как ещё ломается картер, коленвал, загибает шатуны и повреждает поршня.

Да и зачем рисковать, если на прокладку ГБЦ цена низкая. Стоимость проведения капитального ремонта двигателя куда выше. В среднем на СТО за услугу замены уплотнителя просят не больше 8 тыс. рублей. А если осуществить работу самостоятельно, платить надо будет только за новую манжету — всего 100-1500 рублей. Такой разброс стоимости вызван типами запчастей, которых бывает несколько.

Диагностика неисправности

Все приведённые выше симптомы лишь косвенные улики. Чтобы подтвердить диагноз, проводят последовательную диагностику по инструкции.

1. Запустить двигатель автомобиля. Визуально осмотреть, нет ли дыма из щелей между головкой и блоком цилиндров. Одновременно послушать, не доносятся ли из этого места шипящие, свистящие или звенящие звуки.
2. Осмотреть маслозаливную горловину на следы эмульсии (рыжеватые пузыри), а поверхности радиатора и расширительного бачка охлаждения — на маслянистые отложения.
3. Проверить, не идёт ли белый дым из глушителя. При его наличии велика вероятность прогара уплотнителя, особенно если дым имеет приторный, со сладковатым запахом. Параллельно с этим нужно измерить уровень антифриза в радиаторе — в случае такой неисправности, он падает.
4. Открутить крышку радиатора или бачка. Проверить, не бурлит ли антифриз. Для этого надеть на горловину воздушный шарик (презерватив). Хорошо, плотно закрепить его скотчем, чтобы не пропускал воздух. Запустить мотор, дать ему поработать 3-4 минуты на средних и высоких оборотах. Если шарик наполнится выхлопными газами — прокладка точно пробита. Можно определить даже насколько — по интенсивности наполнения.
5. Запустить ДВС. Конец сапуна расширительного бачка (имеется на грузовых машинах и некоторых легковых) опустить в 0,5-литровую бутылку с водой. Пузыри воздуха, выходящие из трубки — укажут на прогар уплотнителя ГБЦ.

Мотористы также замеряют компрессию силового агрегата. Когда пробивает уплотнительную манжету, горючая смесь одного цилиндра может смешаться с отработанными газами другого. Двигатель в таком случае обычно стреляет, но точно определить это можно замером величины давления. Если он покажет существенную разницу, можно не сомневаться.

Необходимый инструмент + расходные материалы

Следующий перечень инструментов поможет провести работу оперативно и правильно:

• специальный динамометрический ключ с индикатором;
• штангенциркуль или небольшая линейка;
• набор головок и гаечных ключей;
• головка Torx;
• мягкая металлическая щётка — для очистки поверхности блока, места установки прокладки;
• чистая ветошь.

Также необходимо подготовить расходные материалы. В частности, это новая прокладка и болты ГБЦ. Последние иногда бывают сильно изношены, ведь работают они под высокой нагрузкой и затягиваются с усилием от 80 Н.м и выше. Поэтому желательно будет заменить их.

Как и говорилось выше, существует несколько типов прокладок ГБЦ:

• обычная — при эксплуатации практически не изменяет форму, быстро восстанавливается после незначительных деформаций;
• асбестовая — упругая, эластичная деталь, выдерживает очень высокие температуры;
• металлическая — наиболее надёжная, долговечная.

Конкретный выбор зависит от предпочтений владельца и модели автомобиля. Для иномарок нужно знать VIN модели автомобиля, чтобы указать его в магазине и купить правильную запасную часть. В случае с отечественными машинами достаточно знать модель и марку двигателя.

Покупать прокладку ГБЦ желательно в крупных торговых точках, чтобы избежать подделок. Если оригинальная деталь стоит дорого, экономить на ней не стоит, так как она прослужит значительно дольше неоригинальной продукции. В некоторых случаях можно удовольствоваться дубликатами, произведёнными известными фирмами.

Видео

Ролик о том, как меняется прокладка ГБЦ. Автор описывает сначала признаки неисправности. Потом рассказывает, что и как делать. Хорошо показывает, как ослабить болты и снять головку. Примечательно — многие навесные детали, которые соединяются с блоком, мастер не демонтирует. Прямо так вытаскивает верхнюю часть, заменяет манжету и снова всё собирает.

Процесс замены

Самостоятельно заменить прокладку несложно, но надо действовать аккуратно. Вся работа выполняется пошагово.

1. Обязательно обесточить электрическую цепь во избежание замыкания. Для этого нужно скинуть клеммы аккумулятора.
2. Установить поршень первого цилиндра в положение ВМТ. Слить антифриз, предварительно установив под слив ёмкость для сбора жидкости.
3. Снизить давление в системе, если демонтаж проводится после поездки. Для этого надо отсоединить приёмную магистраль, соединяющую глушитель с выпускным коллектором.
4. Снять крышку головки блока или клапанную крышку. Отсоединить всё навесное оборудование, включая шланги, трубки, высоковольтные свечные провода и прочие детали, которые помешают демонтажу ГБЦ. Сюда входят также разъёмы ДМРВ, хомуты, патрубки воздушного фильтра. Выкручивается в обязательном порядке кронштейн подводящей магистрали помпы, который закреплён на выпускном коллекторе. Ещё нужно будет отключить проводку от контроллёра уровня моторной смазки в картере двигателя, а также колодки от регулятора положения дросселя, датчика холостых оборотов и температуры антифриза.

Скинуть ремень или цепь ГРМ. Вытащить шкив распредвала. Демонтировать выпускную магистраль системы охлаждения, соединённую с ГБЦ. Снять также все остальные подводящие трубки и шланги, включая топливные патрубки.

Открутить крепежи в строгой последовательности. Начинают от середины, проворачивая каждый болт за один раз не более чем на 1 полный оборот. Такой метод позволяет снять напряжение. После этого фиксаторы выворачиваются до конца.

Поставить новую манжету, проверить. Она должна сесть на все направляющие втулки, соответствовать размеченным центровочным пазам.

Важный момент. После снятия уплотнительного элемента надо внимательно осмотреть привалочную область. Манжету, случается, пробивает по причине трещины в головке блока. Такое происходит из-за перегрева силового агрегата. Поэтому ГБЦ и блок надо осматривать тщательно. Обязательно также проверить ровность прилегающих поверхностей.

Случается, что после разборки ГБЦ старая прокладка оказывается целой. Утечка же технических жидкостей произошла из-за ослабления болтов. В этом случае манжету всё равно придётся менять, так как при снятии она деформируется и не будет в состоянии обеспечить прежнюю герметичность.

Моменты затяжки болтов ГБЦ

Без динамометрического ключа с индикатором в ремонте ГБЦ делать нечего! Моменты затяжки очень важны, ведь инженеры вычисляют их для каждого болта и гайки индивидуально. Если допустить ошибку при затягивании, головка сядет криво, начнёт пропускать масло и антифриз. Показатели отличаются в зависимости от модели автомобиля. Рассмотрим информацию, представленную некоторыми производителями.

Honda Civic

Производитель рекомендует работать со всеми резьбовыми соединениями, включая головку блока, при температуре не ниже плюс 20°©. После каждого этапа — это касается демонтажа — выждать не менее 20 минут для снятия напряжения металла. Схема затяжки такая же, как на ВАЗ, только момент отличается:

• первоначальная затяжка — 10-20 Н.м;
• окончательная, контрольная — 64-67 Н.м.

Mercedes-Benz W124

ГБЦ немецкого автомобиля крепится болтами с резьбой М12х1,25. Затяжка проводится по следующей схеме, в четыре круга:

• начальный — 20 Н.м;
• второй — 71-87 Н.м;
• третий — довернуть на 90°;
• четвёртый, контрольный — довернуть на 90°.

BMW E81

Болты головки стальные типа N47 с резьбой М12х1,5 (L204,5). Затягиваются от центра в перекрёстном порядке к краям. Схема:

• затянуть все крепежи моментом 70 Н.м;
• ослабить все фиксаторы на 180° от краёв к центру;
• вторичная затяжка — 50 Н.м;
• третья — довернуть 120 А;
• четвёртая — довернуть 120 А.

Таким образом, если заметили признаки прогара манжеты, поспешите установить новую запчасть. Тем более что цена замены прокладки ГБЦ всего пару сотен рублей — при условии, что работа проводится своими руками.
