Отработавшие газы отводятся из двигателя через выпускной коллектор, приемную трубу 2 (рис. 2-93), затем через дополнительный глушитель 7 и основной глушитель 6.

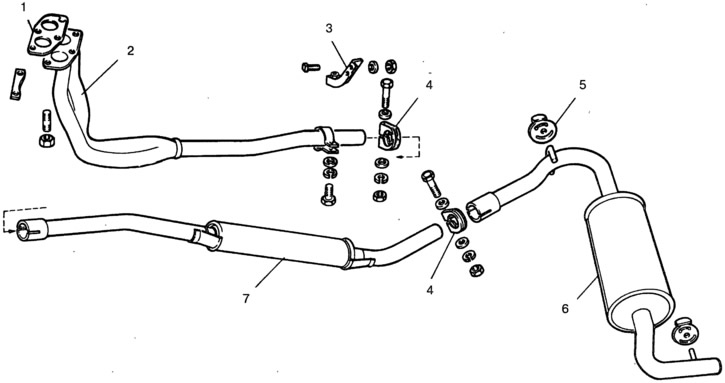

Рис. 2-93. Система выпуска отработавших газов:
1 – уплотнительная прокладка; 2 – приемная труба глушителей; 3 – кронштейн крепления приемной трубы к коробке передач; 4 – хомуты крепления труб; 5 – подушка крепления основного глушителя; 6 – основной глушитель; 7 – дополнительный глушитель.

Между фланцами коллектора и приемной трубы устанавливается уплотнительная прокладка 1. Трубы глушителей соединяются между собой развальцованными концами с помощью хомутов 4 с конусными кольцами.

Приемная труба 2 крепится гайками на шпильки выпускного коллектора и дополнительно к кронштейну 3, установленному на крышке коробки передач. Под гайки крепления к коллектору ставятся стопорные пластины. Гайки и уплотнительная прокладка 1 разового пользования. Основной глушитель 6 подвешивается к полу кузова двумя подушками 5.

Глушители вместе с трубами образуют неразборные узлы и при ремонте, в случае выхода их из строя, должны заменяться новыми.

Элементы системы выпуска карбюраторного двигателя

1 – уплотнительная прокладка;
2 – приемная труба;
3 – кронштейн крепления приемной трубы к коробке передач;
4 – хомут крепления труб;

5 – дополнительный глушитель;
6 – подушка крепления основного глушителя;
7 – основной глушитель;
8 – нейтрализатор отработавших газов (для двигателя с системой впрыска топлива).

Выхлопная система инжекторного двигателя


1 – уплотнительная прокладка; 2 – приемная труба; 3 – металлокомпенсатор; 4 – нейтрализатор отработавших газов; 5 – хомут крепления приемной трубы; 6 – уплотнительная прокладка; 7 – кронштейны подвески основного глушителя; 8 – основной глушитель; 9 – резиновые подушки подвески основного глушителя; 10 – хомут соединения трубы основного глушителя с трубой дополнительного глушителя; 11 – диагностический датчик концентрации кислорода; 12 – управляющий датчик концентрации кислорода; 13 – дополнительный глушитель

Состоит из выпускного коллектора, приемной трубы, дополнительного и основного глушителей. На автомобилях с системой впрыска между приемной трубой и дополнительным глушителем установлен нейтрализатор отработавших газов. На этих автомобилях в приемную трубу (сразу после перехода двух тонких труб в одну) вварена резьбовая втулка под датчик концентрации кислорода (лямбда-зонд).

Отличается и дополнительный глушитель — его передняя труба короче и снабжена фланцем для крепления нейтрализатора. Глушители и нейтрализатор — неразборные узлы и при выходе из строя должны заменяться новыми.

Выпускной коллектор отлит из чугуна. Между ним и головкой цилиндров установлена металлоармированная термостойкая прокладка. К коллектору на четырех шпильках крепится приемная труба. Соединение уплотнено термостойкой прокладкой. Гайки крепления – латунные или омедненные и зафиксированы от отворачивания стопорными пластинами (одна на две гайки), края которых отгибаются на грани гаек. Приемная труба дополнительно прикреплена хомутом к кронштейну на коробке передач.

На автомобилях с карбюраторными двигателями трубы глушителя вдвигаются друг в друга и фиксируются обжимными хомутами. На автомобилях, оснащенных системой впрыска, соединения нейтрализатора с дополнительным глушителем и приемной трубой – фланцевые, переднее – с шаровым шарниром (трубы могут поворачиваться друг относительно друга на небольшой угол без потери герметичности), его крепежные болты подпружинены.

Нейтрализатор служит для уменьшения выбросов в атмосферу оксида углерода и оксидов азота. Он состоит из двух керамических блоков со множеством пор, покрытых так называемыми катализаторами дожига: родием, палладием, платиной. Проходя через поры нейтрализатора, токсичный оксид углерода (СО) превращается в малотоксичный диоксид (СО2), а оксиды азота восстанавливаются до безвредного азота. Степень очистки газов в исправном нейтрализаторе достигает 90–95%. Для нормальной работы нейтрализатора состав отработавших газов (в частности, содержание в них кислорода) должен находиться в строго заданных пределах. Эту функцию выполняет контроллер, изменяя количество подаваемого топлива в зависимости от показаний датчика кислорода . Нейтрализатор и датчик кислорода весьма чувствительны к соединениям свинца – «отравившись» ими, они перестают работать. Поэтому если автомобиль оснащен нейтрализатором, категорически запрещается его эксплуатация (даже кратковременная) на этилированном бензине. Другая причина выхода из строя нейтрализатора – перебои в системе зажигания: несгоревшее топливо догорает в нейтрализаторе, повреждая керамику. Это может привести к закупорке выпускной системы и остановке двигателя (или сильной потере мощности).

Основной глушитель расположен в нише в задней части кузова. Он прикреплен к кронштейнам кузова на двух резиновых подушках. Средняя часть выпускной системы (с дополнительным глушителем) не имеет точек крепления к кузову. Для защиты пола кузова от чрезмерного нагрева над основным глушителем закреплен защитный экран.

Обслуживание системы выпуска заключается в периодическом осмотре труб и глушителей на предмет коррозии и в подтяжке или замене ослабленных соединений.

Видео

Доброго времени суток.
Наконец таки выхлоп!

Для моего двигатель 1,8 не хватало выхлопа, это чувствовалось сразу. Ведь даже на заводе, на инжекторных машинах труба стала 51мм, вместо классических 43мм (или 46мм), которые позаимствовали от жигулей объёмом 1,2-1,6. Не дело.
Ко всему этому, осыпался задний бачёк, было ужасное шипение при нажатии на газ, машина душилась и не показывала свою полную мощь.

1)Начнём с выпускного коллектора. (Паука)

Здесь всё относительно просто, купил поставил, состыковал низ.
Лично у меня возникло 2 вопроса:

1) Какой паук искать для карбюраторной нивы 21213 (На 21214М уже свой, другой паук, из за изменённой формы стабилизатора)
2) 4-2-1 или всё таки 4-1?

Первый вопрос решился методом тыка, купил выхлоп с индексом 2107, продавец заверил что подходит на 213-ю ниву, не соврал так и получилось.

Второй вопрос долго изучал в интернете, бытует мнение что 4-2-1 низовой, а 4-1 верховой. Моё мнение что разницы между 4-1 и 4-2-1 на своём моторе я никак не почувствую.

А окончательным решением для покупки стала вот эта статья: ВЫПУСК
Для тех кому лень читать, самая суть в самом конце, под последней картинкой.

Выпуск STINGER 4-1 2107 куплен:

И был установлен вместе с двигателем. На время спарен со старой трубой.

2)Далее, средняя часть и задняя часть, по простому — резонатор и банка.

Так как изначально хотел получить именно прибавку мощности, а не звук, стал узнавать у людей как сделать «Тихий прямоток»
Слышал один ответ — «BOSAL 215-211», он же выхлоп от SAAB 9000.
Ну а про резонатор — «Любой прямоточный 51-го диаметра»

Сказано сделано, пошёл на рынок в поиске данных ништяков, нашёл только на иномарошных рядах:

Глушитель ваз 21213 под ГБО ЭКРИС oem 21213-1200010

Дождитесь обработки заказа, звонка менеджера и уточнений по товару. Большинство товаров в наличии, но в случае одновременных заказов товара может не хватать до пополнения склада. Склад пополняется ежедневно в рабочие дни.

02. Такси доставка YandexGo! звоните расскажем

Доставка по тарифам Ситимобил — Яндекс — Uber. Яндекс удобнее! . Получаете заказ у таксиста.

Вариант1 (Удобный и быстрый и вы сами отслеживаете такси по приложению) Такси доставку в приложении YandexGo заказываете ВЫ. Вначале звоните обсудим наличие и оплату. Таки-курьер ко входу магазина по адресу Бакинских Комиссаров 113 — Вывеска «АВТОЗАПЧАСТИ illva.ru». Оплата товара предварительная на Сайте или на карту.

Вариант2 (По сроку дольше и дороже) Такси заказываем МЫ. Оплата доставки и такси и товара предварительная на карту Сбера или на Сайте.

03.1. Курьером по Екатеринбургу ВЕЧЕРОМ — 250руб, с 21 до 23 часов

Доставка до подъезда, бесконтактная передача, бесконтактная оплата. До квартиры только инвалидам! Доставка по мере накопления заказов!

03.2. Курьером за ЕКАД, ВЕЧЕРОМ, до 20км, с 20 до 22ч

Слишком удаленные доставки можно обсудить и согласовать с курьером!

04. ПОЧТА России, по предоплате

Рекомендуем! С 2020 года — это Лучший способ доставки!! Можете завести свой личный кабинет и скачать приложение Почта россии!

Стоимость доставки рассчитает менеджер и уведомит по телефону. Если телефон не доступен или стоимость заказа небольшая то Расчет по заказу присылаем в на E-mail.

После отправки высылаем ТРЕКНОМЕР посылки.

Проверить надежность нашего магазина можно На официальных сайтах производителей запчастей: SS20, Технорессор, Демфи, СЭВИ, CBD — интернет-магазин illva.ru — ИП Королева, рекомендован как надежный поставщик оригинальных заводских запчастей.

05. ТК GTD (ТК КИТ) — очень много филиалов

Рекомендуем! доставка, в более 300 городов России и ЕАЭС (Казахстан, Киргизия, Армения, Белоруссия, Крым). Цену доставки можно уточнить у нашего менеджера или на сайте ТК КИТ. После отправки присылаем ТРЕКНОМЕР отслеживания. Доставка до ТК КИТ БЕСПЛАТНА!

06. ТК СДЭК — бережная и быстрая доставка

Рекомендуем для посылок до 10кг — множество пунктов выдачи во всех крупных, средних и малых городах, выберите ближайший к вам на Яндекс-картах введя в поиск — СДЭК и Ваш город. После отправки присылаем ТРЕКНОМЕР отслеживания. Заполняйте полное ФИО в поле Имя . Оплата доставки при получении.

07. ТК «Энергия» — приемлемые цены

Выгодна для крупных посылок. Для мелких дороговато.

Доставка по территории России и стран Белорусь, Казахстан, и Китай.

Заполняйте полное ФИО и в комментарии к заказу ниже укажите серию и №паспорта. Доставка по Екатеринбургу до ТК Энергия БЕСПЛАТНА!

08. ТК «Деловые линии»

Цены ДЛ высокие со множеством накруток — Страховка, въезд на терминал и доставка курьером — отказаться отправителю не дает, НО вы можете попробовать оказаться от этих услуг при получении. После отправки груза присылаем ТРЕКНОМЕР. Заполняйте полное ФИО и в Комментарии ниже, укажите серию и №паспорта. ОПЛАТА доставки при получении — н иже указана СТОИМОСТЬ ОТПРАВКИ этой ТК.

09. ТК «ПЭК» (отправка раз в три дня)

ТК ПЭК дороже других ТК и включают разные сборы в цену доставки. После отправки присылаем ТРЕКНОМЕР. Заполняйте полное ФИО и укажите серию и №паспорта, в Комментарии ниже. Оплата доставки при получении!!

10. Не могу выбрать! Предложите самую недорогую.

Для расчета доставки, пожалуйста, предоставьте полный Адрес и ФИО; индекс, город, улица, дом, кв. А для зарубежных заказов Страну и точный адрес.

11. ТК ЛУЧ (200р по Свердловской Челябинской Тюменской обл.. и Пермский край)

РЕКОМЕНДУЕМ — экономная доставка 100-200р за коробку до 30кг

АЛАПАЕВСК, АРГАЯШ, АРТЕМОВСКИЙ, АСБЕСТ, АША, БЕЛОРЕЦК, БЕРЕЗНИКИ, БОГДАНОВИЧ, БРЕДЫ, ВАРНА, ВЕРХНИЙ УФАЛЕЙ, ЕКАТЕРИНБУРГ, ЕМАНЖЕЛИНСК , ЗЛАТОУСТ, ИЖЕВСК, ИРБИТ, КАМЕНСК-УРАЛЬСКИЙ, КАРАБАШ, КАРТАЛЫ, КАСЛИ, КАТАВ-ИВАНОВСК, КОПЕЙСК, КОРКИНО, КОСТАНАЙ, КУНГУР, КУРГАН, КУСА, КЫШТЫМ, МАГНИТОГОРСК, МИАСС, НЕФТЕКАМСК, НИЖНЕВАРТОВСК, НИЖНИЙ ТАГИЛ, НУР-СУЛТАН (АСТАНА), ОЗЕРСК, ОРЕНБУРГ, ПЕРВОУРАЛЬСК, ПЕРМЬ, ПЕТРОПАВЛОВСК, ПЕТУХОВО, ПЛАСТ, РАДУЖНЫЙ, РЕВДА, РЕЖ, РУДНЫЙ, САТКА, СИБАЙ, СИМ, СНЕЖИНСК, СТЕРЛИТАМАК, СТРЕЖЕВОЙ, СУРГУТ, СУХОЙ ЛОГ, ТОБОЛЬСК, ТРЕХГОРНЫЙ, ТРОИЦК, ТЮМЕНЬ, УСТЬ-КАТАВ, УФА, УЧАЛЫ, ХАНТЫ-МАНСИЙСК, ЧЕБАРКУЛЬ, ЧЕЛЯБИНСК, ЧЕСМА, ШАДРИНСК, ШУМИХА, ЩУЧЬЕ, ЮЖНОУРАЛЬСК, ЮРЮЗАНЬ

Стоимость доставки = 100р отправка + от 100р доставка 1 коробки до 30кг до вашего города. В некоторые города двойные тарифы, уточняйте на ТК ЛУЧ. Оплата доставки при получении, НИЖЕ указана стоимость отправки.

  • 01. Самовывоз с Бакинских Комиссаров 113
  • 02. Такси доставка YandexGo! звоните расскажем
  • 03.1. Курьером по Екатеринбургу ВЕЧЕРОМ — 250руб, с 21 до 23 часов
  • 03.2. Курьером за ЕКАД, ВЕЧЕРОМ, до 20км, с 20 до 22ч
  • 04. ПОЧТА России, по предоплате
  • 05. ТК GTD (ТК КИТ) — очень много филиалов
  • 06. ТК СДЭК — бережная и быстрая доставка
  • 07. ТК «Энергия» — приемлемые цены
  • 08. ТК «Деловые линии»
  • 09. ТК «ПЭК» (отправка раз в три дня)
  • 10. Не могу выбрать! Предложите самую недорогую.
  • 11. ТК ЛУЧ (200р по Свердловской Челябинской Тюменской обл.. и Пермский край)

Оплата PayAnyWay:

1. Оплата/перевод на карту VISA Сбербанка № ( 4276 1633 1094 5170 )

Способы перевода оплаты:

а. Самый простой и проверенный способ, перевод с любой банковской карты на банковскую карту VISA магазина illva.ru через онлайн сервис Альфа-банка, Комиссия всего 1,95%.

б. Через платежные терминалы: Инструкция QIWI или Инструкция Cyberplat

г. Множество других способов описаны на портале VISA .

2. После поступления оплаты на банковский счет, заказ доставляется до клиента. При отправке товара через транспортную компанию осуществляется доставка до транспортной компании и отправка для дальнейшей транспортировки в город клиента, Клиенту предоставляется номер транспортной накладной через СМС оповещение или на указанный e-mail, для отслеживания груза на сайте транспортной компании;

Оплата наличными при получении.

Оплата наличными при получении.

QIWI (перевод на кошелек +79221511117)

Система оплаты через кошелек QIWI

Интернет-банки: СбербанкОнЛ@йн, АльфаКлик, УБРиР, Связной, Промсвязьбанк, РусскийСтандарт (PayAnyWay) Электронные Деньги: ЯндексДеньги, WebMoney, QIWI, AliPay, (сервис PayAnyWay) Яндекс.Деньги (перевод на кошелек № 410011443465084)

Способ оплаты через сервис электронных платежей Яндекс деньги.

Оплату заказа + Доставку Почтой, добавим после расчета

Лучший карбюратор на ваз 2121 нива

КАРБЮРАТОР НИВЫ: НАСТРАИВАЕМ И РЕМОНТИРУЕМ САМОСТОЯТЕЛЬНО

Карбюратор на моделях 2121, 21213 и других машинах в общих чертах имеет одно и то же устройство. Функционально оно располагается в двигательной системе, и с его помощью топливо перемешивается до состояния горючей смеси. Карбюратор, как правило, состоит из нескольких основных элементов — поплавковой камеры, так называемого жиклера (с распылителем), диффузора, дроссельной заслонки. Он может иметь от одной до четырех камер на разных автомобилях, последовательное или одновременное открытие заслонок дросселя, горизонтальное, нисходящее или восходящее движение рабочей смеси.

Элементы устройства карбюратора на моделях Нивы

Схема карбюратора также включает: рычаг привода от ускорительного насоса, диафрагму, регулировочный винт и воздушный канал от пускового устройства, запорный клапан (электромагнитный), воздушную заслонку, игольчатый клапан, штуцер от подачи топлива, экономайзер для мощностных режимов, блок для подогрева карбюратора, штуцеры для вентиляции картера, для подачи разрежения для вакуумного регулятора в зажигании и др. элементы.

Нива 2121 имеет следующую последовательность прохождения топливных элементов через камеру карбюратора. Во-первых, топливо переходит из топливного бака в поплавковую камеру в отрегулированном количестве. Поплавок при этом поднимается или опускается при движении топлива.

Дальше путь топлива лежит через жиклер в распылитель, находящийся в узкой части в диффузоре, с одновременным поступлением в карбюратор воздуха через наружную трубу. Затем дроссельные заслонки подают то или иное количество топлива в цилиндр двигателя через впускной коллектор, отлитый из алюминиевых сплавов. Коллектор крепится к двигателю на шпильки через прокладки, обладающие термостойкими качествами.

«Солекс» и «Озон»

На модель ВАЗ 2121 Нива можно поставить карбюратор типа «Озон» с серийным обозначением 2107-110-7010-10 или 2107-110-7010-20. Они отличаются друг от друга тем, что первый вариант имеет прерыватель старого образца, не имеет вакуумкорректора. Второй же карбюратор не обладает микропереключателем от экономайзера, который влияет на экологичность выбросов и оказывает некоторое влияние на расход топлива.

На Ниву 21213 ставят карбюраторы типа «Солекс» (модель 21073-110-7010). Их считают достаточно «капризными», что в первую очередь обуславливается халатностью самих владельцев. На некорректную работу устройства влияет в первую очередь некачественное топливо с большим количеством примесей, т. к. у этой модели забор топлива происходит через отверстия в дне поплавковых камер (у других моделей эти элементы подняты над дном).

Кроме того, проблемы возникают у тех «нивоводов», которые не меняют своевременно топливный или воздушный фильтр, а также не уделяют внимание надлежащей очистке карбюратора от выбросов масляной копоти через систему вентиляции.

Регулировка карбюратора ВАЗ обычно проводится в части поплавкового механизма или в системах пусковой системы и холостого хода. Это очень ответственные операции, которые лучше доверять мастерам.

Поплавковый механизм на машине Нива 2121 корректируется в части положения поплавков относительно друг друга и относительно стен поплавковой камеры. Кроме того, может потребоваться регулировка механизмов в положении открытого и закрытого игольчатого клапана. Чтобы не нарушать хорошую регулировку, автовладельцу нужно аккуратно обращаться с крышкой карбюратора при снятии, следить за уровнем изношенности запорного конуса от иглы (ее седла и язычка), а также оси кронштейна крепления.

Проводим регулировку своими силами

Нива 21213 может подвергаться регулировке пусковой системы по зазору у кромок заслонок, если карбюратор снят, или по частоте вращения коленвала непосредственно на машине. В первом случае зазор в месте нахождения нижней кромки (в направлении движения воздуха) от дроссельной заслонки устанавливается шириной 1,1 мм. Его регулируют винтом, который имеет шестигранник 0,7 см на головке и шлицем от хвостовика. Эта операция проводится при повернутом против часовой стрелки рычаге кулачка от управления пусковой системой (до упора). В таком же положении зазор у нижней кромки от воздушной заслонки устанавливают на величину в 3 мм с помощью винта в крышке от диафрагменного механизма в пусковой системе (нужно ослабить контргайку). Одновременно шток от диафрагмы должен быть в принудительном порядке утоплен до конца в регулировочный винт. После регулирования винт фиксируется контргайкой.

Регулировка пусковой системы Нивы прямо в автомобиле позволяет сэкономить время:

  1. С двигателя нужно снять воздушный фильтр, вытянуть на себя манетку управления от воздушной заслонки, запустить движок.
  2. При принудительном открытии воздушной заслонки (путем касания плоской отверткой на треть ее полного угла поворота) с помощью винта (рядом с рычагом на оси от дроссельной заслонки от первой камеры) устанавливают исходную частоту вращения в 2,08.мар,0 тыс. оборотов в минуту (на прогретом двигателе).
  3. Убирают отвертку, опускают воздушную заслонку и с помощью упора винта (рядом с диафрагмой) устанавливают частоту, меньшую на 100 оборотов в минуту по сравнению с исходной (нужно подобрать соответствующее положение воздушной заслонки).
  4. После этого винт можно зафиксировать с помощью контргайки.

Если у вас есть газоанализатор, то настройка карбюратора в части пусковой системы может быть выполнена, ориентируясь на количество в отработанных газах СО (оксида углерода). Если при полностью вытянутой манетке от управления воздушной заслонкой норма газа равна 8%, то все в порядке. Если газа меньше, чем данная величина, то винт на крышечке от диафрагменного механизма закручивают, если больше — раскручивают и проводят повторные замеры.

Отрегулировать холостой ход у машины Нива 2121 нужно для того, чтобы в отработанных газах было меньше оксида углерода, и для того, чтобы двигатель работал устойчиво. На станциях технического обслуживания такие работы проводят с газоанализаторами на СН. В гараже регулировку можно провести с помощью тахометра.

В этих целях на прогретом двигателе отверткой прокалывается заглушка из пластмассы, затем винт качества вращается в разные стороны, пока не будут достигнуты максимальные обороты на холостом ходу. Потом, при помощи винта количества (имеет ребристую пластмассовую ручку), нужно установить повышенное число оборотов (на 50-70 об/мин. больше, чем на стандартном холостом ходу). Операции с винтами нужно повторить еще два раза. Затем на моделях 2121 или 21213 на холостом ходу, на оборотах, повышенных на 50-70 об/мин, заворачивается винт качества, при этом обороты должны упасть до нормальных (т. е. снизиться на 50-70 оборотов).

Ремонт карбюратора при провалах и рывках

Ремонт карбюратора может понадобиться, если двигатель дает неустойчивую работу на холостом ходу, при этом не всегда помогает регулировка винтами количества и качества. Часто причина кроется в переобогащении смеси, которое может быть следствием неправильной регулировки системы поплавков или неисправностями в системе вакуумного экономайзера для мощностных режимов. В последнем случае может потребоваться замена разорванной диафрагмы или ремонт клапана экономайзера, через который просачивается топливо.

Модель 2121 может давать при движении рывки, раскачивания или провалы. В этом случае может быть несколько причин их возникновения, для устранения которых, возможно, потребуется ремонт карбюратора. Провалы, появляющиеся при медленном открытии заслонки дросселя, часто связаны с забиванием жиклера от холостого хода. Здесь необходимо провести регулировку уровня топлива и проверить уровень засоренности в главных топливных жиклерах.

Если автомобиль дает глубокий провал при попытках открытия первой или второй дроссельных камер, то помимо засорения жиклеров, причина может быть в плохой установке малых диффузоров в соответствующие гнезда.

Когда Нива 21213 дает небольшие подергивания на малой и средней скоростях, вяло разгоняется, то дело может быть в плохой дозировке топлива со стороны запорного клапана из-за его износа. В этом случае нужен ремонт в части замены запорного клапана с запорной иглой из металла, на клапан, имеющий эту иглу из другого материала.

Машины серии 2121 иногда дают провалы при любом открытии дроссельных заслонок резкого типа, которые потом в течение 5 секунд исчезают при работе двигателя в том же темпе. Часто такие проблемы связаны с неисправностью ускорительного насоса, которая влечет отсутствие или неправильное падение бензиновых потоков. К подобной ситуации приводит разрыв диафрагмы, разрушение уплотнительного кольца из резины на держателе от распылителя или разрушение нижней части клапана.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Технические характеристики двигателя ВАЗ 21213

Технические данные ВАЗ 21213

ВАЗ 21213 — четырёхтактный, бензиновый двигатель, имеющий рядное расположение четырёх цилиндров. Расположение в моторном отсеке продольное. Блок цилиндров выполнен из высокопрочного чугуна.

  • Система газораспределения ДВС — один вал, имеющий верхнее расположение и восемь клапанов, по два клапана на один цилиндр.
  • Система питания 213 модели — карбюратор типа Солекс.
  • Ход поршня 21213 составляет 80 мм., цилиндр данного ДВС имеет диаметр 82 мм.
  • Степень сжатия камеры сгорания 9.4:1.
  • Точный объём цилиндров — 1690 куб., сантиметров.
  • Мощность ДВС 21213 при 5200 оборотов мин., 81 л., сила.
  • Крутящий момент силового агрегата при 3000 оборотов мин., 125 Нм.
  • Используемое горючее — АИ 92.
  • Вес движка 213 модели 117 кг.

Тюнинг

Существует несколько способов увеличения мощности мотора Нивы. Расскажем вам более подробно о таких способах тюнинга ВАЗ 21213.

  1. Глубокий инженерный тюнинг двигателя от Нивы с заменой коленвала и расточкой цилиндров. Подобная работа позволяет увеличить рабочий объем этого мотора до 1,95-2,1 литра. Соответственно, при настройке инжектора двигатель ВАЗ 21213 получает мощность порядка 100 лошадиных сил.
  2. Чип тюнинг двигателя Нива позволяет с минимальными затратами получить около 10 дополнительных лошадиных сил. В данном случае работы не представляют какой-либо сложности. Необходимо лишь подобрать соответствующий чип-тюнинг и провести перепрограммирование блока управления работой мотора. Преимуществом данного варианта является полное сохранение ресурса двигателя.
  3. Установка на двигатели ВАЗ 21213 турбины и компрессора. В данном случае можем порекомендовать вам использовать компактные турбины, имеющие давление не более 0,5 бар. Одновременно производится перенастройка инжектора, замена масляного и топливного насоса. Необходимо понимать, что такую работу должен выполнять исключительно специалист, знающий особенности мотора ВАЗ 21213.

Отметим, что установка турбины и расточка двигателя Нивы неизменно отрицательно сказываются на его ресурсе. Поэтому автовладельцу необходимо взвесить все за и против, и лишь после этого выполнять тюнинг двигателя Нива.

Особенности конструкции ВАЗ 21123

Для уменьшения стоимости проекта, было принято использовать детали и узлы используемые на других моторах, которые на момент 1994 года находились в серийном выпуске.

Так блок цилиндров был взят от 03 модели Жигулей. Высота 03 блока 214,58 миллиметров. Расстояние между центрами цилиндров 95 миллиметров. Цилиндры имеют пять классов, обозначающиеся латинскими символами. Соответствующая маркировка находиться внизу каждого цилиндра.

Для нового мотора разработали новую поршневую группу. Поршень 213 модели имеет уникальную конструкцию. На дне находится овальная лунка, специфической формы. Размер диаметра поршней, имеет пять классов. Отверстие для поршневого пальца имеет диаметр 22 мм. Длинна пальца 67 мм. Конструкция установки пальца, плавающая. Палец свободно перемещается в головке шатуна и бобышках поршня. От осевого смещения пальца, предохраняют стопорные кольца. Маркировка поршня по диаметру отверстия и диаметру поршня, наноситься на дно поршня. Поршень имеет вес 0.347 кг.

Шатун 213 модели новой конструкции. Он имеет длину 136 мм. Отверстие для шатунной шейки равно 47.8 мм. Диаметр отверстия для пальца поршневого 22 мм. Для крышки шатуна, сконструированные новые, одноразовые болты. Повторное использование болтов запрещено.

За основу коленчатого вала, взят коленвала от ВАЗ 2103, кривошипный механизм имеет радиус 40 мм. Для лучшей динамики и предотвращения вибрации, коленвал оборудован дополнительными противовесами. Для улучшенной смазки, в шатунных шейках просверлены масляные магистрали, а размер их диаметров увеличили на 0.02 миллиметра.

Головка БЦ взята от 011 модели Жигулей. Камеры сгорания претерпели изменения, их увеличили до 30 куб., см., каждую.

Привод ГРМ цепной, выполнен двухрядной, роликовой цепью, взятой от 03 модели.

Для нового мотора спроектировали новый распредвал 21213-1006010. На нём изменили форму кулачков, это нужно было сделать, чтобы увеличить ход впускного клапана. Клапанный механизм и клапаны позаимствованы у ВАЗ 2101.

На ВАЗ 21213 используется система зажигания бесконтактная с коммутатором, катушкой и распределителем зажигания.

Усовершенствованная система смазки, имеет наличие пробок, для накопления и последующего удаления грязи.

Схема системы охлаждения

Карбюратор Нивы: настраиваем и ремонтируем самостоятельно

Карбюратор на моделях 2121, 21213 и других машинах в общих чертах имеет одно и то же устройство. Функционально оно располагается в двигательной системе, и с его помощью топливо перемешивается до состояния горючей смеси. Карбюратор, как правило, состоит из нескольких основных элементов — поплавковой камеры, так называемого жиклера (с распылителем), диффузора, дроссельной заслонки. Он может иметь от одной до четырех камер на разных автомобилях, последовательное или одновременное открытие заслонок дросселя, горизонтальное, нисходящее или восходящее движение рабочей смеси.



Характерные неисправности ВАЗ 21213

В целом двигатель хороший, но как любая техника имеет слабые места:

  • для данного силового агрегата характерен повышенный расход моторной смазки. Прежде всего, эта проблема связана с использованием дешёвого, моторного масла. Это приводит к нагару на стенках цилиндров, клапанах. В результате залегают маслосъёмные кольца падает компрессия и увеличивается расход моторной смазки. Иногда расход моторной смазки составляет более 1 литра на 1000 км., пробега.
  • двигатель на Ниве часто троит. Это одна из негативных особенностей данного силового агрегата. Причина может быть в прогаре клапана, пробитой прокладки ГБЦ, либо в неотрегулированном карбюраторе.
  • перегрев ДВС случается по причине возникновения воздушной пробки в системе охлаждения, неисправности термостат, либо загрязнённом радиаторе охлаждения. Последствия перегрева могут привести к разгерметизации ГБЦ. Поэтому температуру нужно постоянно контролировать.
  • стуки в моторе присущи всем автомобилям ВАЗ. Прежде всего может стучать натяжитель или успокоитель цепи, привода ГРМ. Может стучать подшипник помпы или клапана по причине повышенных тепловых зазоров.
  • гораздо печальнее, если стучат детали ШПГ, это верный признак скорого капитального ремонта.

На какие машины ставился силовой агрегат

Тольяттинские инженеры проектировали ДВС 21213 взамен 2121 под полноприводные автомобили повышенной проходимости. Двигатель встречается во внедорожниках и минивэнах АвтоВАЗА:

  • «Лада Нива» 21213 в кузове 3-дверный универсал;
  • «Лада Нива» 2131 в удлинённом 5-дверном кузове;
  • «Надежда» 2120 в кузове 4-дверный минивэн.

Двигатель 21213 устанавливали на экспортную праворульную модель Нивы 21216.

Ремонт карбюратора при провалах и рывках

Ремонт карбюратора может понадобиться, если двигатель дает неустойчивую работу на холостом ходу, при этом не всегда помогает регулировка винтами количества и качества. Часто причина кроется в переобогащении смеси, которое может быть следствием неправильной регулировки системы поплавков или неисправностями в системе вакуумного экономайзера для мощностных режимов. В последнем случае может потребоваться замена разорванной диафрагмы или ремонт клапана экономайзера, через который просачивается топливо.

Модель 2121 может давать при движении рывки, раскачивания или провалы. В этом случае может быть несколько причин их возникновения, для устранения которых, возможно, потребуется ремонт карбюратора. Провалы, появляющиеся при медленном открытии заслонки дросселя, часто связаны с забиванием жиклера от холостого хода. Здесь необходимо провести регулировку уровня топлива и проверить уровень засоренности в главных топливных жиклерах.

Если автомобиль дает глубокий провал при попытках открытия первой или второй дроссельных камер, то помимо засорения жиклеров, причина может быть в плохой установке малых диффузоров в соответствующие гнезда.

Проводим регулировку своими силами

Нива 21213 может подвергаться регулировке пусковой системы по зазору у кромок заслонок, если карбюратор снят, или по частоте вращения коленвала непосредственно на машине. В первом случае зазор в месте нахождения нижней кромки (в направлении движения воздуха) от дроссельной заслонки устанавливается шириной 1,1 мм. Его регулируют винтом, который имеет шестигранник 0,7 см на головке и шлицем от хвостовика. Эта операция проводится при повернутом против часовой стрелки рычаге кулачка от управления пусковой системой (до упора). В таком же положении зазор у нижней кромки от воздушной заслонки устанавливают на величину в 3 мм с помощью винта в крышке от диафрагменного механизма в пусковой системе (нужно ослабить контргайку). Одновременно шток от диафрагмы должен быть в принудительном порядке утоплен до конца в регулировочный винт. После регулирования винт фиксируется контргайкой.

Принцип питания карбюраторного двигателя

Регулировка пусковой системы Нивы прямо в автомобиле позволяет сэкономить время:

  • С двигателя нужно снять воздушный фильтр, вытянуть на себя манетку управления от воздушной заслонки, запустить движок.
  • При принудительном открытии воздушной заслонки (путем касания плоской отверткой на треть ее полного угла поворота) с помощью винта (рядом с рычагом на оси от дроссельной заслонки от первой камеры) устанавливают исходную частоту вращения в 2,08.мар,0 тыс. оборотов в минуту (на прогретом двигателе).
  • Убирают отвертку, опускают воздушную заслонку и с помощью упора винта (рядом с диафрагмой) устанавливают частоту, меньшую на 100 оборотов в минуту по сравнению с исходной (нужно подобрать соответствующее положение воздушной заслонки).
  • После этого винт можно зафиксировать с помощью контргайки.

Если у вас есть газоанализатор, то настройка карбюратора в части пусковой системы может быть выполнена, ориентируясь на количество в отработанных газах СО (оксида углерода). Если при полностью вытянутой манетке от управления воздушной заслонкой норма газа равна 8%, то все в порядке. Если газа меньше, чем данная величина, то винт на крышечке от диафрагменного механизма закручивают, если больше — раскручивают и проводят повторные замеры.

Отрегулировать холостой ход у машины Нива 2121 нужно для того, чтобы в отработанных газах было меньше оксида углерода, и для того, чтобы двигатель работал устойчиво. На станциях технического обслуживания такие работы проводят с газоанализаторами на СН. В гараже регулировку можно провести с помощью тахометра.

В этих целях на прогретом двигателе отверткой прокалывается заглушка из пластмассы, затем винт качества вращается в разные стороны, пока не будут достигнуты максимальные обороты на холостом ходу. Потом, при помощи винта количества (имеет ребристую пластмассовую ручку), нужно установить повышенное число оборотов (на 50-70 об/мин. больше, чем на стандартном холостом ходу). Операции с винтами нужно повторить еще два раза. Затем на моделях 2121 или 21213 на холостом ходу, на оборотах, повышенных на 50-70 об/мин, заворачивается винт качества, при этом обороты должны упасть до нормальных (т. е. снизиться на 50-70 оборотов).

Какой карбюратор на Ниву 21213

Практически вездеход Нива по праву занимает уже полвека лидирующее место в продажах отечественного автопрома. Среди всех плюсов (проходимость, простота ремонта, дешевизна запчастей) в наличие присутствуют неприятные минусы. Один из них, высокий расход топлива, решается заменой и регулировкой карбюратора (карба) в соответствующих моделях.

Заводской карбюратор Нива 21213

Модели автомобилей с двигателем до 1,7 литра комплектовались карбами «Озон». По отзывам, это далеко не лучший двухкамерный узел с экономайзером холостого хода. Последнее приспособление представляет собой автономный аппарат с электромагнитным замком. Он активируется при старте двигателя и отключается после набора двигателем 1000 оборотов. Двигатели объемом 1,7 литра комплектовались карбюратором «Солекс», который обрабатывал большее количество топливовоздушной смеси.

Смысл замены штатного узла

Заводская комплектация Нивы 21213 – знаменитая головная боль владельцев. Она не плохая, но многие детали категорически рекомендуются к замене. Их сочетание значительно снижает возможный потенциал отечественного внедорожника. Что касается карбюратора, то его замена производится по следующим причинам:

  1. Установка пары деталей. Два карба устанавливают те владельцы, которым не хватает мощности. Такая компоновка достаточно редкая, потому что того же эффекта можно достичь тюнингом или установкой более совершенного карбюратора.
  2. Вторая причина смены узла – уменьшение штатно высокого расхода топлива. Редкая эксплуатация вездехода по прямому назначению, городская езда провоцируют излишний расход горючего без использования всех возможностей авто.

Выбор новой детали

Какой поставить карбюратор на Ниву 21213? Практически единодушно специалисты выбирают модель ДААЗ 21083 для ВАЗ Нива 21213 на двигатель 1,7 литра. Этот карб максимально отвечает требованиям ДВС и ощутимо снижает расход топлива. К минусам относятся снижение приемистости двигателя из-за меньшего диаметра заслонки дросселя, меньший ход поплавка. Установка и регулировка вполне реальны без посторонней помощи. Стоимость средняя (около 6 300 рублей), но качество сборки и долговечность полностью ее окупают. Дополнительно потребуется учитывать:

  • понадобится набор жиклеров топлива большего диаметра;
  • придется купить новую систему управления дросселем;
  • потребуется растачивать посадочное место под новый карб.

Выбирать для Нивы 21213 карбюратор стоит крайне внимательно. Даже заводские упакованные узлы могут оказаться с дефектом. Так, к примеру, все винты должны быть зафиксированы заводскими заглушками, все подвижные элементы – двигаться без заеданий. Такие товары поставляются с завода уже отрегулированными. Некоторые элементы (жиклеры, ремкомплект) можно использовать от старого агрегата.

Замена карбюратора на Ниве 21213

Как практически все узлы и детали на Ниве можно заменить или отремонтировал самостоятельно и одному. Главное четко двигаться по схеме:

  1. Открыть капот и вытащить запасное колесо.
  2. Снять воздушный фильтр вместе с корпусом.
  3. Отсоединить штатный карб от всех тяг и шлангов и снять его.
  4. Качественно зачистить посадочное место и установить новую прокладку (присутствует в стандартном ремкомплекте).
  5. Проверить коллектор на зазубрины и при наличии устранить их.
  6. Расточить крепежные проушины в новом узле до совпадения со штатными шпильками.
  7. Установить новый карб и затянуть крест-накрест.
  8. Поставить заглушку или систему обратной прокачки остатков топлива в бак.

Воздушный фильтр устанавливают после регулировки нового карбюратора на Ниве 2121.

Настройка нового карбюратора

Перед регулировкой нужно установить подходящие под объем двигателя жиклеры. Слишком маленькие спровоцируют потерю мощности и увеличат расход топлива. Поплавковую камеру настраивать не нужно, это было сделано на заводе. Далее происходит регулировка самого карбюратора:

  1. Запустить двигатель и прогреть до рабочей температуры.
  2. Винт количества крутить до падения оборотов двигателя до 800 об/мин.
  3. Винт качества выкрутить до максимального увеличения оборотов коленвала.
  4. Теперь снова количество выставить на 800 об/мин.
  5. Винт качества выкручивать постепенно, пока двигатель не станет немного подрагивать (это означает, что выброс СО2 будет минимальным).

Полезное видео


После этого можно устанавливать обратно воздушный фильтр. На это регулировка нового карбюратора завершена. Реальные трудности с заменой этого узла возникают непосредственно при установке и расточке проушин. Настройка при всех остальных рабочих системах занимает не более получаса.

Как подготовить и провести операцию по замене глушителя в автомобиле ВАЗ 2121 Нива

Глушитель на автомобиле Нива 2121 является финальным компонентом системы вывода отработанных газов двигателя этой машины. Его функции достаточно просты и, тем не менее, весьма важны для эксплуатации автомобиля. К ним относятся:

  • снижение шумового порога в газовых выхлопах из автомобиля Нива 2121;
  • уменьшение концентрации выброса угарных газов от работающего двигателя в окружающую атмосферу;
  • сохранение динамических характеристик мотора, в частности, его мощности.

Основные дефекты глушителей Лада Нива

К таким дефектам глушителей Лада Нива можно отнести следующие неисправности:

  • прогорание гофры глушителя;
  • дефекты катализатора;
  • выход из строя прокладки по различным причинам;
  • выход из строя резиновых креплений к днищу по причине деформации или обрыва и т.д.

Процедуру замены глушителя Нива 2121 проводят в случаях:

1. Окисления корпуса изделия и образования сквозных пятен ржавчины вследствие коррозийного воздействия воздуха на металл компонентов детали.

2. При получении вмятин большой площади или сквозных отверстий из-за механического ударного воздействия на изделие по причине обрыва резиновых креплений к днищу автомобиля или наезда на препятствие с острыми краями.

3. Прогорания корпуса глушителя или гофры вследствие термического воздействия отработанных газов. В случае, даже если площадь т.н. «прогаров» небольшая, ставить аварийную латку методом сварки не имеет практического смысла, т.к. истончение металла пойдет дальше и этот ремонт будет недолговечным. По той же причине применять сварку при латании проржавевшего глушителя нет смысла, это только лишняя трата денег.

Замена глушителя на Ниве своими руками

Наши специалисты рекомендуют проводить замену глушителя Нива ВАЗ своими руками, т.к. это считается несложной ремонтной операцией, а осуществление такого вида ремонта в специализированном сервисе будет стоить достаточно дорого. С другой стороны, при отсутствии элементарных навыков в слесарном деле лучше поручить такой ремонт специалистам.

На этапе подготовки к замене изделия необходимо привести в готовность штатный водительский набор слесарных инструментов и проделать следующий перечень мероприятий:

  1. Устанавливаем автомобиль на эстакаду, подъемник или яму для проведения слесарных работ.
  2. Приступаем к расчленению соединения труб резонатора и глушителя. Гаечным ключом на «13» отвинчиваем крепеж стягивающего хомута между резонатором и глушителем и снимаем болт с помощью бородка или крейсмесселя.
  3. С помощью «жала» отвертки или разметкой раздвигаем охваты хомута и убираем его по трубе резонатора в сторону передка автомобиля.
  4. Несколько приподняв глушитель, сдвигаем его с резиновых подушек, как спереди, так и сзади.
  5. Делаем несколько вращательных движений по часовой стрелке и против нее для расчленения трубы резонатора и глушителя.
  6. Демонтируем глушитель ВАЗ Нива с машины и убираем его в сторону от рабочего места.
  7. При необходимости нужно заменить опоры глушителя из резины. С помощью отвертки двигаем их по направляющим полозьям. Перед сборкой нового глушителя необходимо нанести на поверхность кронштейнов специальную смазку необходимой консистенции.
  8. Также нужно осмотреть резиновые пристежки глушителя к днищу автомобиля и при надобности поменять их на новые детали.

После снятия старого глушителя необходимо установить новое изделие. Такая сборка проводится в той же очередности, как и разборка, только в обратной очередности. При установке нового глушителя ВАЗ Нива лучше все старые заменяемые компоненты поменять на новые изделия.

Какой карбюратор лучше поставить на Ниву 2121

Нива-2121, или ВАЗ-2121 считается вседорожником малого класса, у которого несущий кузов и постоянный полный привод. На самой первой модели этого автомобиля был установлен двигатель с такой же маркировкой – ВАЗ-2121. В его комплектацию входил и карбюратор ДААЗ 2107-20 или «семерка-двадцатка». Если он вышел из строя, какой лучше ставить на Ниву 2121 карбюратор из современных моделей?

Особенности карбюратора Нивы 2121

Если речь идет о карбюраторе, то следует знать, что данная деталь так названа из-за того, что ее основное функциональное назначение – карбюрация или смешивание. Действительно, в карбюраторе происходит смешивание топливной жидкости с воздухом. Помимо этого, регулируется подача полученной смеси в двигательные цилиндры.

Механизм карбюрации зависит от конструкции самого карбюраторного устройства. Так, стоящий на Ниве 2121 «родной» карбюратор состоит из:

  • поплавковой камеры (от уровня топливной жидкости в этом устройстве зависит оптимальное функционирование системы холостого хода и переходных систем всех камер);
  • жиклера (основной дозирующей детали, через которую в дозированных количествах поступает в карбюратор топливная жидкость и воздух, их еще называют форсунками, или пробками);
  • диффузоров (они представляют собой сужения в карбюраторных патрубках обеих камер, они нужны для повышения скорости прохождения воздуха к смесительным камерам);
  • дроссельной заслонки (регулятора проходного сечения канала механического типа, что предназначается для изменения количества топливной жидкости или газа, проходящего по этому каналу).

Механизм подачи топлива через карбюраторное устройство на Ниве 2121 имеет следующую схему:

  1. Из бака для топлива топливная жидкость в оптимальном количестве поступает в поплавковую камеру.
  2. Под тяжестью топливной жидкости поплавковая камера опускается.
  3. При движении топливной жидкости поплавковая камера поднимается.
  4. После перехода топливной жидкости через поплавковую камеру, она попадает в жиклер.
  5. Из жиклера топливо подается на распылитель (он расположен в узком месте диффузора).
  6. Через наружную трубу в карбюраторное устройство попадает воздух.
  7. Через впускной коллектор определенное количество топливной жидкости подается с помощью дроссельных заслонок прямо в двигатель.

Если старый карбюратор на Ниве 2121 вышел из строя, специалисты советуют его заменить на более современную модель.

Какой карбюратор лучше подойдет для Нивы 2121

Опытные автомеханики предлагают для Нивы 2121 две современных модели карбюраторов на выбор:

  1. Солекс.
  2. Озон.

Как утверждают специалисты, эти модели карбюраторов практически одинаковы. Но отличия все же есть:

  1. Озон не оснащен вакуум-корректором.
  2. Солекс функционирует без экономайзера.

В чем же заключается важность каждой из указанных карбюраторных устройств? Рассмотрим их функциональные особенности:

  • вакуум-корректор предназначается для поворота столика, размещенного внутри тамблера, в результате чего изменяется угол опережения зажигания;
  • экономайзер представляет собой теплообменник, что должен предварительно подогревать воду, которая подается в паровой котел.

Хотя подходят обе модели карбюраторных устройств, многие специалисты склоняются к мысли, что Озон намного привередливее, чем Солекс. Это объясняется индивидуальными отличиями в их конструкциях.

Особенности конструкции карбюратора Солекс на Ниву 2121

На вседорожник Ниву 2121 прекрасно подходит карбюраторное устройство модели Солекс с серийным номером 21073-110-7010. По отзывам опытных автомехаников, карбюратор этой модели отличается высоким уровнем надежности, так как легко поддается регулировке. Рассмотрим его особенности:

  • эмульсионный тип;
  • двухсекционная поплавковая камера, в которой секции соединяются между собой;
  • две камеры, оборудованные дроссельными заслонками и дозировочными системами;
  • переходные системы для обеих камер;
  • для первой камеры предусмотрена система холостого хода.

Устройство Солекса разделено на две половины – нижнюю и верхнюю. К нижней относится корпус карбюратора, к верхней – его крышка. В нижних частях каждой половины есть поворотные заслонки с приводом механического типа. А в верхней части еще одна заслонка – для подачи воздуха. Начинает функционировать с помощью специального тросика, соединенного с вакуумной системой пуска.

Солекс удобен тем, что для его регулировки понадобится минимальный набор инструментов, поэтому ее можно проводить практически в любых условиях.

Особенности конструкции карбюратора Озон на Ниву 2121

Карбюраторное устройство Озон, подходящее для вседорожника Нивы 2121, может быть двух типов:

  1. С серийным номером 2107-110-7010-10 отличается тем, что данный карбюратор:
    • оборудован прерывателем старого образца;
    • не оборудован вакуум-корректором.
  2. С серийным номером 2107-110-7010-20 отличается тем, что это устройство:
    • не имеет микропереключателя от экономайзера (он влияет на расход топливной жидкости и экологичность выбросов).

К общим особенностям конструкции Озона обеих моделей следует отнести:

  1. Прочный массивный корпус (благодаря этому карбюраторное устройство практически не деформируется).
  2. Топливные жиклеры с большим диаметром (это предполагает использование Озона для топливной жидкости невысокого качества).
  3. В системе холостого хода оснащен запорный клапан электромагнитного типа.
  4. Вторая камера с дроссельной заслонкой имеет пневматический привод.
  5. Пусковое устройство с диафрагмой.
  6. Система управления механического типа оборудована тросовым приводом, что ведет к воздушной заслонке первой камеры.
  7. Ускорительный насос с шариковыми клапанами.

Хотя отсутствие в нем экономайзера с мощными режимами снижает динамические характеристики транспортного средства и не экономит расход топлива.

Заключение

Как видим, в карбюраторном устройстве Озон имеет отверстия для забора топливной жидкости на дне поплавковых камер. Благодаря такому неудобному размещению отверстий, в процессе работы карбюратора они часто забиваются. Еще причины такой проблемы:

  • применение некачественной топливной жидкости, которая содержит в своем составе большое количество примесей;
  • несвоевременное очищение воздушного фильтра.

Основное условия для оптимальной работы каждого из описываемых карбюраторных устройств – это своевременный и качественный уход. Поэтому каждый владелец транспортного средства Нива 2121 должен знать их устройство и принципы работы.

Особенности конструкции системы выпуска отработавших газов Chevrolet Niva

Система выпуска отработавших газов Евро-2.

Система выпуска отработавших газов Евро-3.
Компоненты система выпуска отработавших газов:
1 – пластина;
2 – шпилька;
3 – прокладка;
4 – гайка;
5 – датчик концентрации кислорода управляющий;
6 – кронштейн;
7 – уплотнительное кольцо;
8 – передний экран защиты пола кузова;
9 – задний экран защиты пола кузова;
10 – подушка подвески глушителя;
11 – основной глушитель;
12 – дополнительный глушитель;
13 – нейтрализатор;
14 – хомут;
15 – приемная труба;
16 – коническая пружина;
17 – болт;
18 – прокладка;
19 – датчик концентрации кислорода диагностический.

Отработавшие газы отводятся из двигателя через выпускной коллектор, приемную трубу 15, нейтрализатор 13, дополнительный глушитель 12 и основной глушитель 11.

Имеется две конструкции приемной трубы и нейтрализатора с дополнительным глушителем в сборе для выполнения норм токсичности Евро-2 и Евро-3.

Приемная труба под нормы Евро-2 имеет встроенный управляющий датчик 5 концентрации кислорода и соединяется с фланцем нейтрализатора с помощью подвижного шарнира. Между фланцами помещено металлографитовое уплотнительное кольцо 7 со сферической поверхностью.

Приемная труба под нормы Евро-3 в своей конструкции имеет управляющий датчик 5 концентрации кислорода и компенсатор колебаний, возникающих при работе двигателя и во время движения автомобиля, и соединяется с фланцем нейтрализатора с помощью трех болтов с гайками. Между фланцами приемной трубы и нейтрализатора установлена прокладка 18. В трубе за нейтрализатором установлен диагностический датчик 19 концентрации кислорода.

Приемная труба 15 крепится гайками на шпильки выпускного коллектора, между ними устанавливается уплотнительная прокладка 3. Под гайки крепления к коллектору ставятся стопорные пластины 1. Второй конец приемной трубы при помощи хомута 14 крепится к кронштейну 6, установленному на крышке коробки передач.

Нейтрализатор 13 и дополнительный глушитель 12 составляют неразборный узел, который крепится к основному глушителю хомутом, и подвешиваются совместно с основным глушителем 11 к полу кузова с помощью двух подушек 10. Глушители вместе с трубами образуют неразборные узлы и при ремонте заменяются новыми.

Полезный совет:
Периодически проверяйте систему выпуска отработавших газов. При повышенном уровне шума от системы выпуска проверьте ее герметичность. Для этого пустите двигатель и осмотрите всю систему. Проведя рукой над местами возможной утечки, не касаясь узлов, вы сразу ощутите утечку газов. При необходимости замените проржавевшие и прогоревшие узлы.

При невозможности заменить дефектный узел новым можно временно восстановить его работоспособность, наложив металлическую заплатку на поврежденное место и закрепив ее хомутами или проволокой. Под заплатку рекомендуется подложить лист асбеста.

Предупреждение:
Перед ремонтом системы выпуска дайте ей остыть, так как во время работы двигателя она нагревается до высокой температуры. Выхлопные газы ядовиты, и отравление ими происходит незаметно, поэтому перед пуском двигателя в гараже обязательно откройте ворота!

Какой карбюратор поставить на ниву 21213 — настройка, регулировка, выбор

Владельцы внедорожника Нива 21213 по достоинству оценили все преимущества этого автомобиля. Данной машине все нипочем, а ее надежность и простота конструкции радуют не только российских водителей, но и зарубежных. Среди недостатков Нивы можно отметить большой расход топлива, который зависит от многих факторов. Одним из них можно считать карбюратор, что вынуждает владельцев подобрать другой агрегат для своего авто. Рассмотрим, какой карбюратор лучше поставить на ВАЗ 21213 («Нива 1700») и как выполняется его настройка.

Какой карбюратор стоит на Ниве изначально?

Автомобиль нива комплектуются карбюраторами от классики «Озон», который представляет собой не самый лучший двухкамерный агрегат с экономайзером холостого хода. Экономайзер представляет собой автономную систему с электромагнитным клапаном, который автоматически входит в работу с включением зажигания. При наборе оборотов свыше 1000, он отключается, а поддержание работы двигателя обеспечивается при помощи воздушной заслонки.

Обновленная модель получила французскую конструкцию Solex. Мотор объемом 1,7 литра потребовал увеличения количества топливовоздушной смеси, в связи с чем, «Озон» более не применялся.

Для чего производится замена карбюратора на Ниве?

  1. Если вспомнить все недостатки устройства классики, то оно имеет повышенный расход топлива, что не совсем оправдано для легкового автомобиля. Многие покупают ниву исключительно для городской езды и лишь изредка выезжают на бездорожье. В таких условиях расход необходимо снизить. Ремонт в этом случае невозможен.
  2. Вторая причина подходит тем, для кого динамические характеристики слишком малы. Для этого устанавливают системы более совершенной конструкции, два карбюратора или производят тюнинг. Данный вариант встречается достаточно редко, поэтому рассмотрим первый для снижения расхода топлива. Тут поможет только замена карбюратора.

Какой карбюратор лучше поставить на ВАЗ 21213 Нива с двигателем 1700?

Самый лучший вариант для снижения расхода топлива на Ниве можно назвать установку карбюратора ДААЗ 21083. «восьмерочный» карбюратор обладает всеми необходимыми характеристиками, которые может потребовать двигатель 1,7. Если искать ответ на вопрос, какой карбюратор поставить на ниву 21213, то это именно то, что нужно.

Карбюратор ДААЗ 21083

Единственный минус, который может последовать после такого монтажа – снижение приемистости карбюраторного двигателя из-за меньшего диаметра дроссельной заслонки на несколько мм. Также на карбюраторах 21083 поплавок имеет малый ход. Установка может выполняться своими руками без посторонней помощи. Регулировать новый карб тоже не сложно. Стоимость этого карбюратора не маленькая 6 290 рублей, но качество деталей и срок работы заслуживает уважения.

При подборе карбов стоит учесть несколько моментов:

  1. Карбюратор ДААЗ 21083 не рассчитан на посадочный места коллектора Нивы – придется растачивать;
  2. Необходима новая система управления дросселем;
  3. Понадобится набор топливных жиклеров большего диаметра;

Как выбрать карбюратор на ниву 21213?

Осталось приобрести все необходимые комплектующие, поставить и отрегулировать систему холостого хода. При выборе карбюратора обратите внимание на наличие всех частей. Визуально он не должен иметь повреждений, а все его привода должны работать без заеданий. На местах установки винтов качества и количества должны обязательно стоить заводские заглушки. Такие карбюраторы поставляют уже настроенными с завода, но при перестановке на другой двигатель их лучше снять.

Такие запчасти, как жиклеры можно ставить от старого карбюратора, а можно и чуть меньшего диаметра. С увеличением их пропускной способности, растут динамические показатели двигателя. С той же пропорцией возрастает и расход топлива Схема стандартная для всех автомобилей. Баланс между этими показателями придется подобрать экспериментальным путем и выбрать самый лучший после нескольких поездок.

Как уже было сказано ранее, переднеприводные, в отличие от заднеприводных ВАЗов, типа классики, имеют управление дросселем через тросовый привод. В ниве эту роль играют металлические тяги на шарнирах. Так как управление дросселем находится с противоположной стороны карбюратора, необходимо приобрести одну длинную тягу и пружину. Все остальные детали механизма переставляются со старого агрегата. Ремкомплект устанавливается соответственно. Эти детали такие, как заслонки, поплавковая камера, игольчатый клапан, система холостого хода и т.п. точно такие же, как и на ниве. Отрегулировать его тоже не составит труда. При необходимости, приобретите ремкомплект заранее.

Остались вопросы по выбора карбюратора солекс на ниву 21213? Тогда посмотрите видео от Наиля Порошина:

Замена карбюратора стандартного солекс на ниве 21213

Прежде чем ставить новый карбюратор, необходимо выполнить несколько действий:

  • Снять старое устройство;
  • Поставить ДААЗ 21083;
  • Отрегулировать новый карбюратор.

Для этого открываем капот автомобиля и вытаскиваем запасное колесо, чтобы оно не мешало. Затем, открутите руками крепления крышки воздушного фильтра и снимите фильтрующий элемент. Далее выкрутите гайки крепления корпуса и демонтируйте его.

Отсоединяем все тяги и шланги от старого устройства, выкручиваем четыре гайки на 13 и снимаем «Озон». Тщательно зачистите место монтажа нового устройства и поставьте новую прокладку. Ремкомплект должен быть обеспечен такой прокладкой. Если на коллекторе имеются зазубрины, то нужно произвести ее ремонт.

Расточите проушины крепления нового карбюратора так, чтобы они совпали со штатными шпильками. Установите его и затяните потуже крест-на-крест. Соберите детали всех тяг и установите на место шланги. Если есть желание можно ставить систему обратной прокачки излишков топлива обратно в бак, а можно установить заглушку. Последний вариант будет самым оптимальным, так как излишков топлива точно не будет. Так происходит из-за того, что поплавковый механизм будет работать быстрее за счет малой камеры, а положения его будут меняться часто. Следить за его уровнем не нужно.

Установку воздушного фильтра необходимо производить после регулировки узла. Смену фильтрующего элемента лучше произвести заранее.

Процесс снятия карбюратора с нивы

Процесс снятия карбюратора с нивы

Регулировка карбюратора солекс Нива ВАЗ 21213 своими руками

Теперь остается только узнать, как настроить карбюратор на ниве, чтобы он работал правильно. Перед регулировкой снимите верхнюю крышку и выкрутите жиклеры. На их место устанавливаются новые, с учетом объема двигателя Нивы. Старайтесь выбрать не слишком маленький вариант, иначе автомобиль значительно потеряет в мощности, и расход может только вырасти.

Собираем крышку обратно и настраиваем ХХ. Поплавковая камера в регулировке не нуждается, так как была настроена еще в заводских условиях. Не забудьте убедиться в исправности ГРМ и системы зажигания, иначе настройка будет некорректной. Ремонт этих систем нужно выполнять перед заменой, иначе следующую регулировку придется производить с разборкой систем.

Запустите двигатель и прогрейте до рабочей температуры. За это время нужно вытащить заглушки приборов и открутить регулировочный винт количества и количества на 4 оборота. Закручиваем количество до тех пор, пока обороты не упадут до отметки в 800 об/мин. После этого, крутим в нужную сторону винт качества так, чтобы увеличить частоту вращения коленвала до максимально возможного. Теперь снова устанавливаем 800 об/мин и также доводим качество до максимума.

После этого цикл повторяется, но винт качества закручивается до тех пор, пока двигатель не начнет слегка подергивать. Так содержание СО в отработанных газах будет минимальным.

На этом регулировка карбюратора солекс на ВАЗ 21213 полностью завершена. Как уже стало понятно, процесс регулирования не сложен. Основная сложность возникнет только при установке любого нового агрегата. Любой, кто заменил штатный агрегат на восьмерочный, остался доволен.

Тарировочные данные для карбюратора солекс 21083-1107010-31

Параметры

Первая камера

Вторая камера

Отзывы о установке других карбюраторов на ниву 21213

Владелец и модель карбюратораОтзыв о карбюраторе
«Модель карбюратора Пекар К172»

Автор отзыва: Ssan40

Автор отзыва: DimaPisarev

Автор отзыва: Александр Припоров

Как снизить расход топлива на ВАЗ 2121?

Используя штатный карбюратор, нива потребляет большое количество топлива. Поставив карбюратор солекс на ниву – не означает, что проблема решена целиком. Важно следить за многими другими системами и общим состоянием автомобиля.

На расход топлива влияют следующие параметры:
