Как поменять натяжной ролик генератора на калине

Приветствую Вас мальчики и девочки! Не так давно появился у меня непонятный звук под капотом, который проявлялся только на холодную. При прогреве что интересно, звук пропадал. Сей звук не давал мне покоя и было решено ехать на гарантийный ремонт. Дабы не быть голословным при визите к дилеру, записал этот звук на видео, которое показал инженеру по гарантии.

После просмотра видео, он приговорил к замене ролик натяжителя ремня генератора*. Дело действительно оказалось в нём ибо после замены, непонятный звук под капотом пропал.

При эксплуатации машины ремешок привода генератора быстро изнашивается. Необходимо постоянно контролировать его состояние, поскольку от исправной работы этого механизма зависит функционирование всего автомобиля. Процедура замены ремня генератора на Калине не относится к числу трудоемких операций и может быть выполнена своими руками.

Выбор ремня и ролика

Как поменять своими руками?

Замена на 8 клапанных моторах без натяжителя

Замена на 8 клапанных моторах с натяжителем

Замена на 16 клапанных моторах

Видео «Замена ремня на Лада Калина»

Комментарии и Отзывы

Когда менять?

На автомобилях ВАЗ Лада Калина применяется ременной привод вспомогательных агрегатов. На машинах с кондиционером срок службы такого ремня — не более 30 тыс. км пробега. На простых версиях автомобилей ремешок способен прослужить дольше, однако большинство владельцев стараются менять его через те же 30 тыс. пройденных километров. По различным причинам ремень может выйти из строя и раньше, поэтому в ходе эксплуатации автомобиля его необходимо периодически проверять. На рабочей дорожке не должно быть трещин, а на внешней части ремня недопустимы расслоения. При наличии таких дефектов ремешок сразу меняем. Еще одним сигналом к замене этого элемента становится свист или иной шум при работе агрегата.

Процесс замены ремня на Калине с кондиционером (шестнадцать клапанов) представляет видеоролик от пользователя Александр.

Выбор ремня и ролика

На автомобилях Лада Калина применяются несколько видов ремней.

Тип элемента зависит от модели двигателя и его оснащения:

Версия мотора без кондиционера и натяжителя — длина ремня 823 мм. Штатно применяется Gates (номер 6PK823), но в запчасти такая деталь не поставляется. Для замены используется немного иной ремешок — Gates 6PK823SF.
Вариант агрегата с натяжителем ремня, но без кондиционера — 882-884 мм. Штатная деталь производства Gates (артикул 6PK882). Кроме него часто применяют ремешки — Finwhale BP6883, Dayco 6PK888 или самый дешевый балаковский ремень БРТ882.
Двигатель с кондиционером и натяжителем ремня (мотор 11183) — 1018 мм. Штатный элемент производства Gates (номер 6PK1018). Альтернативными вариантами являются Dayco 6PK1018 или Continental 6PK1015.
На 16-клапанном двигателе модели 21127 с кондиционером и натяжителем используется ремень длиной 995 мм. С завода ставится деталь Gates (6PK995), она же и применяется в качестве запасной.

Иногда при замене ремня возникает необходимость установки нового натяжителя. Он всех моторах одинаковый, его артикул — 2123–1041056.

Как поменять своими руками?

Трудоемкость замены ремня генератора на Калине не зависит от числа клапанов или дополнительных агрегатов на двигателе.

Замена на 8 клапанных моторах без натяжителя

Замена ремня на таком двигателе является самой простой, из инструментов понадобится только ключ на 13 мм и короткая отвертка с плоским жалом. Поскольку в такой схеме привода натяжение довольно сильное, то при смене необходимо использовать только шестиклиновой ремень Gates 6PK823SF или Dayco 825 с дополнительной маркировкой POLY-V. Остальные ремешки слишком жесткие, быстро разрушаются и выводят из строя подшипник на валу генератора.

Этапы работы

Для выполнения задачи нужно сделать следующее:

Выкрутить болт нижнего крепления генератора на 2–3 оборота.
Отвернуть гайку верхнего крепления, отверткой вытолкнуть болт и вынуть его совсем.
Опустить генератор вниз. Проушина механизма должна пройти через щель между радиатором и корпусом телевизора.
Снять старый ремень и заменить его на новый. Если ремешок не надевается на шкивы легко, то его можно аккуратно натянуть при помощи отвертки.
Поднять генератор вверх, обеспечивая натягивание ремня.
Вставить болт верхней точки крепления и затянуть гайку.
Затянуть болт нижней точки крепления.
Проверить работу ремня.

Процесс ремонта на таком моторе хорошо показан на видео, снятом автором Ильгиз Магафуров.

Замена на 8 клапанных моторах с натяжителем

Здесь процедура установки нового ремня генератора сильно отличается, от представленной выше.

Необходимые инструменты

Для самостоятельной замены генераторного ремня понадобятся как минимум следующие инструменты:

обычный или накидной ключ для гаек 13, 17 и 19 мм;
головка с трещоткой для гаек 8 мм, при ее отсутствии подойдет рожковый или обычный ключ того же размера;
отвертка с тонким плоским жалом;
тонкая игла;
ветошь;
уайт-спирит или бензин, примерно 0,5 литра;
емкость и кисть для промывки;
смазка для подшипника ШРУС.

Этапы работы

Для регулировки степени натяжения ремня на моторах Калина применяется механический натяжитель в отличие от привода ГРМ, в котором используется гидронатяжитель. При смене элемента рекомендуется провести профилактический ремонт ролика, заложив туда свежую смазку.

Для выполнения работ нужно выполнить следующее:

Ослабить болт ролика. Резьба на нем обратная.
Поддеть отверткой пластиковую заглушку на ролике и аккуратно снять ее.
Открутить на несколько оборотов фиксирующую гайку на стержне натяжителя.
Ослабить натяжение ремня путем вращения гайки стержня по часовой стрелке. Гайку необходимо отворачивать до момента, пока стержень не начнет свободно перемещаться в посадочном месте.
Открутить боковой болт крепления концевика стержня, находящийся рядом с натяжным роликом.
Снять натяжитель и отложить в сторону.
Приступить к демонтажу ремешка. Процедуру необходимо начинать со шкива генератора, преодолевая при этом небольшое сопротивление ремня.
Демонтировать элемент со шкива коленчатого вала и вынуть его полностью.
Открутить болт ролика и снять его.
Иглой аккуратно поддеть и демонтировать защитные крышки на подшипнике. Промыть подшипник уайт-спиритом или бензином.
Набить свежей смазкой и установить защитные резиновые крышки.
Собрать все детали и вмонтировать ролик на место. При сборке необходимо помнить, что втулка стоит в подшипнике со стороны кронштейна.
Сменить ремешок, установив его в обратной последовательности — от шкива коленчатого вала к шкиву генератора.
Установить натяжитель и вращением гайки против часовой стрелки начать подтягивать ремень. Затягивать гайку нужно до момента увеличения сопротивления. Хорошо натянутый ремешок должен слегка продавливаться при нажатии рукой.
Затянуть гайку, стопорящую стержень натяжителя.
Проверить работу механизма, при возникновении свиста ремешок дотянуть.

Замена на 16 клапанных моторах

Сложность замены ремня привода генератора на таких Калинах заключается в необходимости снятия передней опоры двигателя.

Необходимые инструменты

головка для шестиугольных звездочек размером 11 мм или TORX E14;
два домкрата;
головка или ключ на 17 мм;
головка с трещоткой на 8 мм.

Процесс замены

В процессе выполнения работ нужно произвести такие действия:

Поднять машину на домкрате и демонтировать правое колесо, а также защитный подкрылок в арке и пыльник опоры.
Установить под днище машины предохранительную опору.
Снять защитный экран под двигателем.
Приподнять мотор под картер домкратом. Между подъемной частью домкрата и масляным картером двигателя необходимо разместить деревянную подставку.
Демонтировать два болта TORX E14 крепления опоры силового агрегата к кронштейну. Если винты идут туго, необходимо варьировать положение мотора домкратом, добиваясь легкого вращения.
Выкрутить три болта TORX E14 крепления опоры к лонжеронам кузова автомобиля.
Ослабить натяжение ремня, для этого необходимо открутить фиксирующую гайку.
Вращать гайку на 8 мм по часовой стрелке до полного ослабления ремня. Затем нужно снять ремешок и продеть через место снятой опоры новый элемент.
При необходимости можно заменить смазку в натяжном ролике. Схема полностью идентична описанной выше.
Натянуть ремень, вращая гайку на 8 мм против часовой стрелки. Натяжку следует контролировать рукой — элемент должен прогибаться при нажатии.
Зафиксировать натяг гайкой на 19 мм.
Установить все снятые детали в обратной последовательности.
Завести двигатель и проверить работу привода. Для этого нужно максимально нагрузить ремень — включить все потребители электроэнергии и кондиционер.
При появлении свиста во время функционирования необходимо дотянуть ремешок. Для этого на работающем моторе нужно ослабить фиксатор и аккуратно подтянуть стержень натяжителя до исчезновения свиста.
Затянуть гайку фиксатора.
Если при эксплуатации будет возникать свист, ремень необходимо подтянуть еще.

Стоимость замены

Стоимость смены ремня на автомобиле Лада Калина зависит от типа двигателя, номенклатуры агрегатов и составляет:

на мотор без натяжителя — от 300 руб;
двигатели с натяжителем без кондиционера — от 150 до 350 руб;
моторы с натяжителем и с кондиционером — от 220 до 400 руб;
на агрегат 21127 — около 600 руб.

Замена ролика потребует еще дополнительно 250 руб. Итоговая сумма, необходимая автовладельцу на покупку запчастей, в самом максимальном варианте не превысит 850 рублей.

Видео «Замена ремня на Лада Калина»

Автор Kalinin рассказывает о процедуре замены ремня на своей Калине с натяжителем.

Несколько дней назад делал небольшую ревизию своей Калины, и обратил внимание на тот факт, что со стороны натяжного ролика ремня генератора слышен слишком сильный звук — своеобразное шуршание. Было решено посмотреть его состояние и при необходимости заменить. Когда я ослабил ремень, и от руки прокрутил ролик, то звук его работы был слишком «сухим», и было слышно, что работает он уже не так «гладко», как должен работать нормальный подшипник.

В общем, было решено, что дальше с таким роликом ездить не стоит и был куплен новый за 700 рублей Вологодского производства, который считается типа «Заводским ОРИГИНАЛОМ». Но насколько это так, я чуть позже сделаю обзор на своем канале, где подробно расскажу и покажу все настоящие оригинальные запчасти, которые отходили более 50 000 км, и тот «оригинал», который продается в магазинах.

Но а пока рассмотрим процедуру замены натяжного ролика. Во-первых, стоит отметить, что для его замены понадобится следующий инструмент:

Ключ на 8 мм и 19 (для ослабления натяжения ремня)
Ключи на 13 и 17 мм
Отвертка с плоским лезвием

Первым делом открываем капот и ослабляем натяжение ремня генератора. Для этого слегка отпускаем большую гайку ключом на 19 и по часовой стрелке крутим шток, пока он полностью не выкрутится. Откидываем его назад, чтобы не мешался, предварительно отвернув болт его крепления снизу, как это показано на фото.

Результат показан ниже.

После этого необходимо при помощи плоской отвертки или острого шила поддеть защитный колпачок ролика. Делать это не очень удобно, но вполне возможно без особых усилий.

Под ним и находится болт крепления подшипника к кронштейну. Его откручиваем ключом на 17 по часовой стрелке, так как резьба там левая:

И снимаем его аккуратно, чтобы не потерять болт, втулку и защитную шайбу:

Теперь снимаем со старого ролика все вышеперечисленные детали и устанавливаем их на новый ролик.

Затем шайбу, которая является как бы защитным колпачком от попадания пыли и иных веществ.

Теперь можно устанавливать новый ролик в сборе на свое место:

Затягиваем болт и производим натяжение ремня должным образом. Можно считать данную процедуру законченной. После запуска двигателя со стороны генератора не слышно посторонних шумов, все работает идеально тихо! Насколько хватит этого «заводского» ролика, покажет время! Цена, как уже говорил выше, 700 рублей.

Какой натяжной ролик лучше на калину

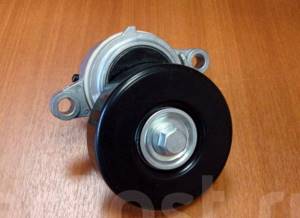

Натяжитель ремня генератора Лада Калина

Генератор служит для выработки электроэнергии, которой питается вся бортовая сеть в движущемся автомобиле, в том числе и в Лада Калина. Это подразумевает необходимость в бесперебойной работе данного узла. Также посредством генераторной установки происходит подзарядка АКБ. Генератор Лада Калина приводится в действие с помощью ремня, который требует правильной натяжки.

Эксплуатация подразумевает присутствие ситуаций, при которых натяжитель ремня генератора перестает соответствовать требуемому оптимальному значению. Это неизбежно провоцирует перебои с выработкой электроэнергии.

В современной отечественной модели Лада Калина в числе наиболее распространенных причин, вызывающих нарушения в данной системе, присутствует неисправностьтакой детали как натяжитель ремня генератора (ролика).

Именно об этом важном элементе практичной Лада Калина далее пойдет речь.

Как устроен натяжитель и каков принцип его функционирования?

Только при определенном уровне натяга ременной передачи происходит оптимальная работа генератора, что позволяет с максимальным КПД направлять в бортовую сеть питающее напряжение, в противном же случае требуется натяжка.

Для этих целей и служит рассматриваемое нами натяжитель ремня генератора. Конструктивно это обыкновенный подшипник, верхняя часть которого защищена с помощью пластикового покрытия. По рабочей поверхности данного ролика происходит перемещение ремня.

Внутренняя обойма натяжителя представлена в виде обычной посадочной втулки. Ее натяжка должна быть определенной.

Виды роликов по конструктивному принципу:

Эксцентриковый тип. Этот вариант является наиболее простым изделием, чья конструкция весьма обыденна и наделена завидной надежностью. В состав детали входят подшипник, втулка и протекционная накладка.
Кронштейновый вид. Здесь процесс регулирования осуществляется за счет того, чтобы сместить кронштейн натяжителя, присутствующего на моторе. Кронштейн натяжителя найти не сложно.

Признаки поломки и уязвимые места

В любой конструкции натяжного ролика самым слабым местом является подшипник. На деталь воздействуют нагрузки с постоянным характером, вдобавок к чему свою лепту вносит перепад температур. В таких условиях поломка элемента может наблюдаться довольно часто.

Рассмотрим подробнее перечень основных признаков, ввиду присутствия которых ролик можно считать неисправным:

АКБ перестала получать полный заряд;
энергоемкие токоприемники автомобиля начали проявлять нарушения в своем функционировании;
характерный гул, доносящийся из района расположения генераторного узла;
присутствие люфта во время работы ролика;
рабочая поверхность ремня привода генераторной установки имеет следы неравномерного износа.

Методы диагностики неисправностей

Во время проверки корректности работы натяжного устройства в Лада Калина рекомендуется следовать такому алгоритму действий:

Сначала выполняем визуальное наблюдение за ремнем и самим роликом. Для этого требуется открыть крышку капота и запустить мотор LADA Kalina. При осмотре вращающихся компонентов оцениваем их на присутствие вибрации.
Контролируем усилие натяжения ременной передачи. Для этого останавливаем мотор. Беремся за ветвь ремня рукой и стремимся провернуть его на 90 градусов по отношению к продольной оси. Вращаем по часовой стрелке. Если таковая манипуляция удалась, то натяжение корректное. Когда полученный в результате поворота ветви угол отличен от обозначенного оптимального значения, то требуется дальнейшая регулировка.
Теперь понадобится выполнить проверку самому натяжителю. Для этого необходимо произвести снятие ремня. Перед непосредственным демонтажем запоминаем первоначальное расположение расходного элемента. Ослабляем регулировочную гайку на ролике, после чего ремень беспрепятственно извлекаем. Прокручиваем ролик и наблюдаем отсутствие заедания и шума. Осматриваем защитную крышку и проверяем присутствие люфта. Особое внимание уделяем рабочей поверхности, которая вступает в непосредственный контакт с ремнем. Она должна быть гладкой, а присутствие глубоких канав или иных повреждений недопустимо. Если какой-либо из указанных признаков имеет место, то такое натяжное устройство подлежит безоговорочной замене.

Как заменить ролик генератора Калины?

Здесь нам потребуются такие инструменты:

отвертка, имеющая плоский наконечник;
ключи, типоразмеры которых равны: «8», «19», «17» и «13»;
шило.

Процесс.

Как натянуть ремень генератора правильно пошагово:

Сначала, открыв крышку капота LADA Kalina, ослабляем натяжку ременной передачи.
Теперь используем ключ на «19», которым ослабляем момент затяжки гайки. В направлении часовой стрелки вращаем шток до наступления момента его полного выхода из посадочного гнезда.
Далее шилом поддеваем и удаляем пластиковый протекционный колпачок, присутствующий на ролике. Для этой цели может подойти отвертка с тонким и плоским «жалом».
Обнаруживаем болт, который фиксирует подшипник на кронштейне. Для этого «вооружаемся» ключом на «17».
Теперь ролик аккуратно вынимаем. С ним присутствуют защитная шайба и втулка.

Подведем итоги

На этом процедура демонтажа завершена. Теперь вы знаете, как натянуть ремень генератора. Действия при обратной установке также весьма простые, поэтому комментировать их нет особой потребности.

По завершении всего перечня монтажных процедур проверяем уровень натяжения на соответствие указанным требованиям. Запускаем мотор и наблюдаем за работой узла.

Если побочных факторов не обнаруживается, то работа исполнена корректно.

Также в LADA Kalina имеется возможность переделать натяжное устройство, чему подтверждением выступает этот видеоролик:

Какие ролики или подшипники, какой ремень лучше для Suzuki Grand Vitara

Неоригинальный качественный ремень Gates
В продаже есть масса расходников для замены оригинальных роликов и приводных ремней. Тем не менее все они разного качества и с разной стоимостью. Оригинальный ремень Suzuki 95141-60G90-000 (17521-77Е20 для 2-литрового и 17521-64J00 для 1,6-литрового моторов). Его длина без климат-контроля составляет 1545 мм, с климатом — 1645-1650 мм. Ремней много, но доверие владельцев Гранд Витары заслужили такие бренды:

5PK1645, долгие годы в лидерах ремни GATES;
LYNXauto, аналог оригинала, артикул для заказа 5PK1645;
STELLOX, артикул 04-00673-SX;
BOSCH, номер по каталогу 1987947961;
Тrialli, артикул 5pk1646;
DRB, 5PK1645; 4PK995 для 1,6-литрового мотора;
AYWIPARTS, AW2130184;
FINWHALE, артикул BP5PK1645;
ASHIKA, номер по каталогу 112-5PK1650;
CONTITECH, суббренд Континенталь, артикул 5PK1635;
HERTH+BUSS, артикул J1051638.

Та же история и с роликами, но на самом ролике можно существенно сэкономить, если покупать только сам подшипник. Оригинальные подшипники, которые ставят с завода — NSK 6010DU2. Ролик обводной в сборе 17530-78K00, натяжной 17540-78K00. Их аналоги производят несколько брендов под этими же каталожными номерами: PULLEY, GEN BELT, IDLER, TENSIONER, ASSY.

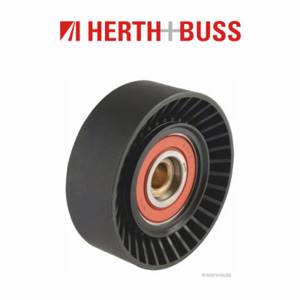

Аналог обводного ролика от Herth+Buss

Сам подшипник может быть любого производителя, как отечественного, так и зарубежного. Размер подшипника 80х60(55)х15, он должен быть закрытого типа, необслуживаемый. Для сравнения, цена оригинального обводного ролика 17530-78K00 — $35, а в магазине подшипников такой будет стоить не более 50-60 гривен. Китайский еще дешевле, но это уже перебор. Вот номера обводных роликов в сборе для замены аналога:

STELLOX, 0340866sx, цена 4-5 долларов;
INA, 1753078k00, дорогой, но качественный, стоимость около 15 долларов;
в ту же цену ролик 36323 от Gates;
Dayco 89144;
Torque KR5036;
Otoform/FormPart 20145011/S.

Интересное по теме: Обзор Suzuki Vitara 2020. Новый бестселлер с железным характером

Аналог натяжного ролика

Подшипник натяжного ролика заказывают по номеру 6203 или SKF: 6203-2RSH ($6) и 6005-2RSH ($7). Смазывать их не нужно, в них с завода запрессована смазка класса Lubrication life, на весь срок службы. Оригинальный натяжной ролик в сборе 17540-77E10 стоит не менее 170 долларов.

Замена ролика натяжителя ремня генератора

Проблемы с генератором чреваты более серьезными неприятностями. Если электрический ток не вырабатывается автомобилем, если он едет на одном аккумуляторе, то неизбежна также поломка батареи. При недостаточной выработке бортового тока, о чем сигнализирует соответствующая лампочка панели приборов, прежде всего, необходимо проверить натяжение ремня генератора.

К тому же, во многих автомобилях затрагиваемая нами ременная передача, приводимая, кстати, шкивом от ГРМ, часто связывает и другие ответственные узлы. Эти узлы еще называют навесным оборудованием. В частности, ремень может приводить в действие помпу, качающую антифриз. Так что ослабление ремня чревато не только проблемами с электропитанием!

Его регулирует специальный ролик, который находится на кронштейне натяжительного устройства.

Как поменять подшипник в ролике Гранд Витара

Стоит ли менять только подшипник, или же заменить весь ролик в сборе, решать каждому лично, но судя по ценам, это имеет смысл. Особенно в том случае, если не экономить на качестве подшипника. Для его замены будем выпрессовывать старый и запрессовывать новый. Чтобы операция прошла быстро и без проблем, нагреваем ролик без подшипника на электроплитке (или другим способом), а подшипник кладем в морозилку на некоторое время. В этом случае подшипник станет на место без особых усилий.

Лада Калина Спорт 1.6 Бортжурнал Подтяжка ремня генератора

Ремень генератора калина

Исправно работать ремень генератора Калины может до 1500 км и более. Величина зависит от стиля вождения и степени изношенности отдельных агрегатов транспортного средства. При поломке последнего необходимо потратить около 30 минут для устранения неисправности. Для качественной замены ремня генератора на Калине требуется определенный опыт.

Причины неисправностей

Как только водитель слышит, что свистит ремень генератора, тут же необходимо проверить исправность последнего. Регулярное посещение СТО позволяет сразу выявить любые отклонения в работе двигателя. При необходимости мастер сможет подтянуть ремень генератора на Калине или полностью его заменить. Статистика производителя свидетельствует, что даже регулярный профилактический сервис не гарантирует отсутствия поломок. К примеру, свист ремень генератора начинает издавать даже на новых машинах при несоблюдении условий эксплуатации.

Еще одной частой проблемой является натяжитель ремня генератора, который необходимо регулировать согласно рекомендациям завода-изготовителя. Проверить и натянуть его можно самостоятельно. Делать это необходимо не реже 1 раза после каждых 200 км. При этом не стоит слишком сильно фиксировать натяжной ролик.

Подумать о замене или о подтяжке ремня генератора Калины необходимо при обнаружении одного из следующих признаков:

присутствие характерного свиста во время движения транспортного средства;
появление небольших трещин — наличие 1-2 повреждений является весомым аргументом для замены детали;
полная или частичная деформация видна, когда ремень плохо натянут или в недостаточной степени отрегулированы ролики;
посторонние шумы — их появление непосредственным образом связано со снижением ресурса прочности.

Наиболее уязвимой деталью является натяжитель ремня генератора. Он подвергается повышенным нагрузкам, поэтому автовладелец должен избегать по возможности работы двигателя при максимальных оборотах. Это положительным образом скажется на расходе топлива и протяженности пробега между ремонтами.

Методика устранения неисправности

В силу многих обстоятельств заменить ремень генератора может потребоваться на транспортном средстве любого возраста. Опыт и профессиональные руки — залог быстрой замены

На каждом этапе надлежит проявить повышенную осторожность. Всего 1 неверное движение приведет к ухудшению ходовых показателей транспортного средства

Для работы надо заблаговременно подготовить некоторые инструменты:

гаечный, рожковый и накидной ключи;
купленный ремень генератора.

Перед началом работ двигатель автомобиля Калина 2 выключается. В левой части видна старая деталь. Иногда найти ее достаточно сложно с 1 раза. Выйти из сложившегося положения поможет кратковременное включение мотора.

Местоположение ремня генератора Калины определить станет гораздо проще: он вращается на роликах, издавая специфический шум.

После этого двигатель глушится и в руки берется гаечный ключ.

Начинается все с проверки натяжки. Она не должна быть слишком слабой или сильной. Любые перекосы негативным образом отразятся на работе двигателя. Если натяжка старого ремня правильна, то ее необходимо зафиксировать. При установке новой детали это поможет отрегулировать натяжитель.

Обязательно нужно проверить степень фиксации гайки. Если она слишком слабо держится, то гаечным ключом на 8 это исправляется. Регулировочный шток перемещается в пространстве до момента необходимого уровня фиксации. Ролик натяжителя ремня вращается по часовой стрелке при демонтаже вышедшего из строя элемента. В результате натяжение ремня генератора ослабевает.

Необходимо следить за натяжителем. Как только он в достаточной мере ослабнет, можно переходить к демонтажу нижних фиксаторов. В этом поможет гаечный ключ на 13. Отведение регулировочного штока в верхнее положение позволяет демонтировать старую деталь. Сделать это можно путем снятия первого с вала. Вначале удаляется верхняя часть, а потом нижняя. После снятия деталь надо осмотреть.

Наличие очевидного разрыва или изношенности говорит о невозможности дальнейшего использования. Если на изделии обнаружены царапины, надрывы и так далее, то это повод съездить на СТО.

ЛАДА КАЛИНАВыбор и замена ремня генератора

Заводская конструкция предусматривает различную длину штатных передач, которая зависит от комплектации машины:

без кондиционера – 882 мм;
с кондиционером – 1018 мм.

Первые модели ВАЗ 1118 без кондиционера и натяжного ролика оснащены поликлиновым приводом длиной 823 мм. Таким образом, одним ремнем от шкива коленчатого вала может быть задействован не только альтернатор, но и компрессор кондиционера. Схема с роликом позволяет корректировать натяжение.

Регламент периодического осмотра и замены ремня генератора на Калине

Многие новоиспеченные обладатели транспортных средств то ли от продолжительной радости, то ли по незнанию вспоминают о наличии гибкой связи под капотом только после загорания лампы на приборной панели. В технической документации автомобиля указаны эксплуатационные нормативы, по истечении которых элементы передачи крутящего момента должны быть сняты и установлены новые:

ролик натяжителя через 60 000 км;
ремень через 30 000 км.

Специалисты настоятельно рекомендуют ежемесячно проводить плановый ТО резинового привода, состоящий из несложных действий по внешнему осмотру. Деталь нуждается в замене при обнаружении следующих дефектов:

трещины;
потертости;
расслоения;
замасливание;
порезы.

Высокочастотный свист, появляющийся при включении электрических потребителей, также говорит о необходимости замены ремня генератора на Калине или, как минимум, о регулировке его натяжения.

Технология ремонта системы привода вспомогательных агрегатов

Последовательность действий аналогична как для моделей с кондиционером, так и без него и состоит из следующих пунктов:

Демонтировать защиту двигателя.
Снять правое колесо и подкрылок.
Демонтировать расширительный бачек.
Поддомкратить правую часть двигателя и открутить подушку.
Закручивая шпильку механизма натяжителя, ослабить натяжение ремня.
Снять привод с ролика и далее со всех шкивов.
Установить новую деталь и произвести сборку в обратном порядке.
Произвести регулировку натяжения.

Регулировка натяжения

После замены ремня генератора на Калине, «черновой» юстировки и последующего запуска двигателя необходимо более точно произвести наладку натяжения привода. Для этого выполняем следующие операции:

ослабить контргайку штока натяжителя;
вращать ключом на «8» регулировочную шпильку до достижения результата;
зажать контргайку.

При постепенном натягивании ремня можно использовать простые кантерные весы, которые нужно присоединить к ключу на «8» и затягивать шпильку против часовой стрелки до показания 2 кг. Нормальной считается настройка, когда при усилии в 10 кгс на участке между шкивами генератора и коленвала величина прогиба будет находиться в пределах 8-10 мм.

Полезные видеоуроки по теме

Видеоролик с пошаговым выполнением операции поможет детально проанализировать все нюансы замены и регулировки натяжения

Ролик натяжителя ремня генератора — как заменить на Калине своими руками

Для некоторых водителей автомобиль является не только средством передвижения, но и истоником удовольствия. Тем не менее, приятные момент от управления автомобилем можно получить только при одном условии – полная исправность всех элементов. Ведь даже незначительные поломки могут принести массу неприятностей в пути. То же самое касается и ремня генератора, поменяв который мы все равно не избавляемся от проблема его посвистывания и плохого заряда аккумуляторной батареи. Сегодя вы узнаете, как устроен ролик натяжителя ремня генератора и как его заменить на Калине.

Устройство натяжителя ГРМ и диагностика неисправностей

Натяжителем ремня называют механизм, который, не создавая трения, оказывает воздействие на ремень генератора, делая его натянутым. Простейший натяжитель ремня генератора состоит из следующих элементов – роликового подшипника, кронштейна, который вводит его в зацепление с блоком цилиндров, и соединительного болта. Принцип его действия заключается в том, чтобы одеть ремень на ролик и изменить положение кронштейна таким образом, чтобы ремень натянулся.

В процессе эксплуатации автомобиля замечаются следующие неисправности натяжного ролика: шум и вибрация. Все это может быть вызвано его износом. Самым слабым местом натяжного ролика считается его подшипник, который испытывает большие нагрузки, вызванные его постоянным напряжением. Кроме того, повреждениям может подвергнуться и сам кронштейн. В процессе смещения ролика, кронштейн гнется и меняет натяжение ремня. В результате износ последнего может быть неравномерным, что приведет к его раннему выходу их строя.

Чтобы узнать о состоянии натяжного ролика, необходимо снять ремень генератора и попробовать покрутить натяжитель. Если в процессе вращения наблюдаются различные шумы, вибрации и заклинивания, то натяжной ролик генератора нуждается в срочной замене.

Подобная неисправность может встречаться не только у автомобилей, которые обладают внушительным пробегом. Неисправные ролики довольно часто попадают и на прилавки многих магазинов автозапчастей.

Как заменить ролик натяжителя Lada Kalina?

После того, как вам стало известно о неисправности натяжителя ремня генератора, его необходимо заменить. Конечно, когда речь идет о замене ролика, меняют целиком весь натяжитель, так как отдельный ремонт этих частей хоть и возможен но крайне не рекомендуется, так как никто не гарантирует повторное повреждение ролика в случае погнутости кронштейна. Тем не менее, мы расскажем вам, как это делается.

Порядок замены натяжителя выполняется следующим образом:

Отключте минусовую клемму аккумулятора, чтобы избежать случайного повреждения электрических цепей. Дело в том, что пространство в моторном отсеке этого автомобиля небольшое, а значит, имеется риск легко замкнуть плюсовые провода на «массу».
Ослабьте натяжение ремня и снимите его. Это нужно, чтобы ремень не мешался вам, а при необходимости – это отличная возможность поменять его.
Теперь можно рассмотреть два варианта замены ролика. Для удобства, кронштейн можно снять и произвести замену ролика уже на верстаке. Но если вы не желаете снимать механизм, то ролик можно поменять прямо под капотом, однако в этом случае удобство не гарантируется. Мы рассмотрим же вариант со снятием кронштейна. Для этого открутите два болта, на которых крепится регулировчная планка в верхней части кронштейна. После этого, открутите такой же болт крепления в нижней части, затем снимите кронштейн с блока цилиндров.
Положите кронштейн на верстак и подденьте с помощью плоской отвертки защитную крышку ролика. Под ней будет болт на 17, который нужно открутить. Далее ролик снимается, все посадочные места кронштейна обрабатываются и туда ставится новый ролик. После вкручивания болта крепления, сразу же проверьте его работу. Он должен вращаться легко и без сопротивления. Так же не должно быть никаких вибраций и шумов.
Установите кронштейн на блок цилиндров и оденьте ремень генератора. Не забудьте натянуть ГРМ.

Теперь можно запустить двигатель и проверить. Если шум прекратился, а аккумулятор заряжается нормально, значит, замена натяжного ролика на Калине прошла успешно

Меняем ремень генератора на 8-ми клапанной Лада Калина своими руками: цены и размер ремня

Ремень генератора на Лада Калина играет важную роль в работе двигателя. Без него генератор не будет приводиться в действие, что в свою очередь чревато не зарядкой аккумуляторной батареи. Если нет зарядки АКБ, то автомобиль нельзя будет завести.

Замена ремня генератора: поэтапная инструкция

Прежде всего, для замены ремня генератора 8-клапанной Лады Калины понадобится инструмент: рожковый ключ на 19, гаечный – на 10, и накидной на 8. Теперь можно перейти непосредственно к процессу замены:

Ремень генератора расположен слева от двигателя.
При помощи ключа необходимо ослабить натяжной ролик, чтобы ремень освободился.

Ослабляем ролик натяжителя

Шток регулировки ремня опущен

Новый ремень готовится к установке на своё «законное» место

Натяжной момент стоит соблюдать строго. Слишком малый натяг не даст нормальных оборотов на генератор, что приведет к падению напряжения в бортовой сети. Слишком сильный – приведет к «подклиниванию» или разрыву ремня.

Русское ноу-хау, обычные рыночные веси на страже силы подтяжки ремня генератора

Выбор ремня, каталожный номер, цена

Каждый ремень в машине имеет свой срок службы и ресурс, соответственно требует периодической замены. Так какой же ремень генератора нужно устанавливать на 8-клапанную Ладу Калину и как это делается?

Оригинальный номер и размер ремня:

Зная оригинальный каталожный номер. По нему можно легко найти подходящий ремень, при этом, не зная размера или зубьев.
По размеру и типу зубьев (количество ребёр = 6, размер = 1018 мм). Маркировка ремня для Лады Калины с 8 клапанами – 6PK1018 .

Gates 6pk108 — идеальное соотношение цены/качества

Это и есть типоразмер, который подходит на этот автомобиль. Зубья ремня генератора на Калине идут не поперёк основанию корта, а вдоль него имея при этом 6 полос, которые устанавливаются на соответственные шкивы.

Стоит учитывать, что в замену ремня генератора сходит и натяжной ролик, который изнашивается вместе с ним. При совершении процесса замены его также нужно заменить.

При выборе ремня и ролика перед автомобилистом стоит непростая задача: оригинал или аналог. И те, и другие хороши. Но, что, же делать, если при покупке в магазине нет с собой ремня?

Артикулы ремня генератора на Калину

Оригинальный артикул ремня генератора на 8-клапанную Ладу Калину выглядит так – 1118-1041020. Средняя стоимость по РФ составляет – 750 рублей.

Аналог оригинального ремня генератора 1118-1041020 — 6PK1018

Старый ролик, и новый 2123-1041056 ролик натяжителя ремня генератора

Таблица аналогов ремня генератора на 8-клапанную Ладу Калину

Производитель	Каталожный номер	Цена в рублях
Luzar	LB 0190	750
Contitech	6PK852 ELAST	1000
Gates	6PK823SF	1150
LYNXauto	6PK0823EL	1200

Все аналоги ремня показали себя довольно хорошо и завоевали доверие автомобилистов.

Таблица аналогов ролика ремня генератора на 8-клапанную Ладу Калину

Производитель	Каталожный номер	Цена в рублях
Trialli	CM 123	800
Master-sport	21230-1041056-10-ST-PCS-MS	1000
Pilenga	PT-P 1523	750

Определение неисправности и сроки замены

Определить неисправность ремня генератора довольно просто. Рассмотрим основные показатели:

Свист в под моторном пространстве. Он появляется, когда добавляешь оборотов педалью газа, при этом увеличивается ток в ботовой сети.
Подтяжка ремня не дала эффекта и свист остался.
Появление трещин или эластичность ремня.

Плохой ремень генератора, плохой — порвало (оторвало) зубья

Трещина на ремне генератора отчётливо видна

Все эти неисправности свидетельствуют о том, что пришло время заменить ремень генератора на Калине. Иначе он может порваться в самый неподходящий момент.

Порванный ремень на одной из Калин

Видео о регулировке ремня генератора после его замены

Небольшое видео о правильной регулировке ремня генератора на Лада Калина.

Выводы

Замена ремня и ролика генератора на 8-клапанной Лада Калина проводится весьма легко и просто. Широкий ассортимент выбора товара найдет потребителя не любой вкус. При этом даже аналоги оригинальных деталей имеют достаточно высокое качество. Диагностика неисправностей проводится легко и под силу любому автомобилисту.

Не думал что это так просто. Раньше я толком даже под капот не заглядывал, а теперь сам ремень поменял на новый. Полезный материал.

Фигня какая-то. Ремень длиной 1018 — это для Калины с кондеем, а для машин без кондея ремень короче, точно не помню цифр. В статье всё перемешано. Особенно приколол порванный ремень ГРМ, хотя речь шла о ремне генератора. Ещё на Калине с кондеем, чтобы поменять ремень, как раз 1018-й, придётся снимать опору двигателя.

Замена и натяжка ремня генератора на Ладе Калине

Вот этот ремень требует замены

Замена ремня генератора проводится после изучения схемы данного устройства. Подобную процедуру можно выполнить своими руками либо с помощью профессионалов. Ремень генератора служит для передачи вращения к второстепенным элементам агрегата. Некоторые виды такой детали способны одновременно приводить в движение несколько механизмов. Ремень оказывает прямое воздействие на помпу, насос, компрессор и генератор. Для бесперебойной и слаженной работы механизмов генератора регулярно проводится осмотр ремня ГРМ Лада Калина.

Ремень бывает 3 типов:

широкий;
с нормальным сечением;
вентиляторный.

Особенности замены детали

Ремень генератора у Лады Калины состоит из следующих компонентов:

шкивов;
ролика натяжителя;
поликлинового ремня.

Снимаем старый ремень

Замена ремня ГРМ Лада предусматривает ремонт и установку нового ролика либо шкива. Необходимо учесть, что бывают 2 схемы газораспределительного механизма на Калине. Их отличие заключается в виде натяжителя. Для 1-го чертежа характерно смещение ремня ГРМ от блока мотора за счет специального кронштейна. При втором варианте схемы механизм включает в себя эксцентрический натяжной ролик.

Замена ремня генератора предусматривает регулировку этой детали с помощью подвижного кронштейна. Он может передвигаться посредством вращения регулировочного болта и контргайки. Проверка и осмотр распределительного устройства проводятся с определенной периодичностью. Производитель в технических документах транспортного средства указывает эксплуатационные показатели, по достижении которых осуществляется замена ремня ГРМ Лада Калина. Для ролика натяжителя этот показатель равняется 60 000 км, а для основного агрегата — 30 000 км пробега.

Автомеханики рекомендуют проводить плановый технический осмотр ремня ГРМ Лада Калина каждый месяц. Эта деталь заменяется при появлении трещин, потертостей, порезов и прочих дефектов. Замена ремня генератора на Калине проводится при появлении высокочастотного свиста в результате включения электрических приборов.

Пошаговая инструкция

Замена ремня ГРМ Лада и ремонт системы привода предусматривает применение следующих инструментов:

ключ на «19»;
головка на «8»;
накидной ключ;
ключ на «13».

Калина выпускается с кондиционером и без. Замена ремня ГРМ Лада в обоих случаях проводится по одной схеме. Сначала потребуется снять защиту картера, правое колесо и подкрыльник. После демонтажа расширительного бачка двигатель поднимается на домкрат. С правой стороны откручивают подушку. Закручивая шпильку натяжителя, нужно ослабить натяжение ГРМ. Следующий шаг предусматривает демонтаж привода с ролика и шкивов.

Как только новая деталь установлена, можно собирать конструкцию с учетом обратной последовательности действий. Замена ремня ГРМ Лада завершается регулировкой натяжения. Данную работу рекомендуется проводить на смотровой яме, при этом нужно соблюдать все меры безопасности. Если заменяется гибкая связь, одновременно следует установить новый ролик натяжителя.

Регулировка устройства начинается с ослабления контргайки штока. С помощью ключа на «8» за счет вращения регулировочной шпильки контргайка зажимается. Постепенное натягивание ремня позволяет применять штатные весы, которые присоединяют к ключу на «8». Шпилька затягивается против часовой стрелки, пока не будет достигнуто значение в 2 кг.

Нормой считается регулировка ремня ГРМ Лада Калина, когда при усилии в 10 кгс на участке между шкивами коленвала и генератора уровень прогиба колеблется в пределах 8-10 мм. Необходимо отметить, что в современных автомобилях установлены специальные устройства типа ЦНТ-ремень. В их задачи входит распознавание акустических характеристик приводных агрегатов.

В некоторых случаях замена ремня ГРМ Лада предусматривает демонтаж бачка стеклоомывателя. Следует учесть, что новый газораспределительный агрегат в начале эксплуатации растягивается, поэтому проверять степень его натяжения нужно регулярно. При отсутствии необходимых знаний и опыта замену ремня ГРМ Лада рекомендуется проводить в автомастерской либо воспользовавшись книгой по эксплуатации и ремонту Калины.

Замена ремня генератора Лада Калина 8 клапанов: размер, фото, видео

Для того чтобы правильно подобрать ремень генератора на Ладу Калину необходимо знать номер двигателя установленного на Ваш автомобиль, а так же наличие натяжного ролика и кондиционера.

Замена ремня генератора: поэтапная инструкция
Рекомендации
Для чего нужен?
Как натянуть или ослабить ремень генератора
Выбор ремня и ролика
Замена ремня генератора без натяжителя на Лада Гранта и Калина
Подготовительные операции
Выбор ремня, каталожный номер, цена
Артикулы ремня генератора на Калину
Таблица аналогов ремня генератора на 8-клапанную Ладу Калину
Таблица аналогов ролика ремня генератора на 8-клапанную Ладу Калину
Преимущества натяжителя
Проверка состояния ремня генератора
Определение неисправности и сроки замены
Видео о регулировке ремня генератора после его замены
Как подтянуть ремень генератора

Замена ремня генератора: поэтапная инструкция

Ремень генератора расположен слева от двигателя.
При помощи ключа необходимо ослабить натяжной ролик, чтобы ремень освободился.

Ослабляем ролик натяжителя

Шток регулировки ремня опущен

Новый ремень готовится к установке на своё «законное» место

Русское ноу-хау, обычные рыночные веси на страже силы подтяжки ремня генератора

Для чего нужен?

Как сказано выше, любое транспортное средство оснащено таким важным устройством, как генератор. При его выходе из строя функционирование автомобиля будет невозможным. Поэтому работоспособности всех элементов устройства нужно уделить отдельное внимание, будь то Лада Калина с 16- или 8-кл. двигателем, с кондиционером или без него. Какой размер компонента? Как происходит регулировка ремешка на роликах и замена? Как подтянуть? Узнать ответы на эти вопросы вы можете в статье.

Автомобиль Лада Калина тюнинг

Перед тем как ответить на вопросы, интересующие владельцев Лад Калин, следует разобраться в том, для чего нужен этот компонент. Не каждый автомобилист знает, какую роль он играет в функционировании авто.

В современных автомобилях данный ремень единственный элемент, позволяющим передать вращение коленвала к генератору. Когда коленвал передает вращение шкиву устройства, в электрической сети автомобиля появляется энергия, благодаря которой работает все электрическое оборудование.

Как натянуть или ослабить ремень генератора

Думаю, что многие автовладельцы встречались с такой проблемой, когда свистит ремень генератора. Это возникает из-за ослабления натяжителя, особенно отчетливо выявляется в сырую погоду, когда из под капота появляется не очень приятный свист. Натяжка производится довольно просто и не займет много времени, да и инструмента требуется совсем немного:

Ключ на 8 накидной или рожковый, либо головка с трещоткой — тоже вполне сойдет
Ключ на 19

Выбор ремня и ролика

На автомобилях Лада Калина применяются несколько видов ремней.

Тип элемента зависит от модели двигателя и его оснащения:

Версия мотора без кондиционера и натяжителя — длина ремня 823 мм. Штатно применяется Gates (номер 6PK823), но в запчасти такая деталь не поставляется. Для замены используется немного иной ремешок — Gates 6PK823SF.
Вариант агрегата с натяжителем ремня, но без кондиционера — 882-884 мм. Штатная деталь производства Gates (артикул 6PK882). Кроме него часто применяют ремешки — Finwhale BP6883, Dayco 6PK888 или самый дешевый балаковский ремень БРТ882.
Двигатель с кондиционером и натяжителем ремня (мотор 11183) — 1018 мм. Штатный элемент производства Gates (номер 6PK1018). Альтернативными вариантами являются Dayco 6PK1018 или Continental 6PK1015.
На 16-клапанном двигателе модели 21127 с кондиционером и натяжителем используется ремень длиной 995 мм. С завода ставится деталь Gates (6PK995), она же и применяется в качестве запасной.

Иногда при замене ремня возникает необходимость установки нового натяжителя. Он всех моторах одинаковый, его артикул — 2123–1041056.

Замена ремня генератора без натяжителя на Лада Гранта и Калина

Конструкция крепления генератора Лада Гранта и Калина 2 поколения отличается от привычной, которую мы наблюдали на Лада Приора или Лада Калина 1 поколения. На новых автомобилях Лада с 8 клапанными моторами АвтоВАЗ не предусмотрел натяжку ремня, поэтому замена ремня генератора выполняется по-другому.

Согласно регламенту ТО проверка ремня генератора должна производиться каждые 15 тыс. км пробега, а его замена – через каждые 30 тыс. км независимо от его состояния. Т.к. натяжитель ремня генератора не используется, поэтому ремень рассчитан на однократное растяжение при установке (повторное его использование не рекомендуется).

Подготовительные операции

Для начала снимаем защиту, сливаем антифриз и можно для удобства снять правое переднее колесо.

Выбор ремня, каталожный номер, цена

Оригинальный номер и размер ремня:

Зная оригинальный каталожный номер. По нему можно легко найти подходящий ремень, при этом, не зная размера или зубьев.
По размеру и типу зубьев (количество ребёр = 6, размер = 1018 мм). Маркировка ремня для Лады Калины с 8 клапанами – 6PK1018 .

Gates 6pk108 — идеальное соотношение цены/качества

Артикулы ремня генератора на Калину

Оригинальный артикул ремня генератора на 8-клапанную Ладу Калину выглядит так – 1118-1041020. Средняя стоимость по РФ составляет – 750 рублей.

Аналог оригинального ремня генератора 1118-1041020 — 6PK1018

Старый ролик, и новый 2123-1041056 ролик натяжителя ремня генератора

Таблица аналогов ремня генератора на 8-клапанную Ладу Калину

Производитель	Каталожный номер	Цена в рублях
Luzar	LB 0190	750
Contitech	6PK852 ELAST	1000
Gates	6PK823SF	1150
LYNXauto	6PK0823EL	1200

Все аналоги ремня показали себя довольно хорошо и завоевали доверие автомобилистов.

Таблица аналогов ролика ремня генератора на 8-клапанную Ладу Калину

Производитель	Каталожный номер	Цена в рублях
Trialli	CM 123	800
Master-sport	21230-1041056-10-ST-PCS-MS	1000
Pilenga	PT-P 1523	750

Преимущества натяжителя

Чем не устраивали конструкторов прежние способы регулировки? Для чего они добавили дополнительный ролик? Дело здесь не только в удобстве. Натяжитель существенно увеличивает ресурс генератора. Без ролика вся нагрузка ложится на его подшипники. Если ремень натянут нормально, то ничего страшного здесь нет. Генератор в этом случае прослужит многие тысячи километров. Однако очень часто автовладельцы перетягивают ремень, а это плохо.

Нагрузка на подшипники многократно увеличивается, поэтому они быстро выходят из строя. Само по себе это не так страшно и затратно, хотя ремонт генератора достаточно трудоемок. Но автовладелец не всегда вовремя распознает поломку. Подшипники постепенно «разбиваются», ротор смещается и начинает цеплять обмотку статора. Результат – необходимость приобретения нового генератора. Конечно, ролик натяжителя ремня генератора «Калины» тоже может выйти из строя, что и происходит достаточно регулярно, но это всего 400 рублей, а не двенадцать тысяч.

Проверка состояния ремня генератора

Включаем 5 передачу и опираясь на передний бампер толкаем автомобиль назад, осматривая ремень по всей длине. На ремне не должно быть трещин, разрывов и отслоений резины от тканевой основы, в противном случае ремень генератора необходимо заменить.

Определение неисправности и сроки замены

Определить неисправность ремня генератора довольно просто. Рассмотрим основные показатели:

Свист в под моторном пространстве. Он появляется, когда добавляешь оборотов педалью газа, при этом увеличивается ток в ботовой сети.
Подтяжка ремня не дала эффекта и свист остался.
Появление трещин или эластичность ремня.

Плохой ремень генератора, плохой — порвало (оторвало) зубья

Трещина на ремне генератора отчётливо видна

Порванный ремень на одной из Калин

Видео о регулировке ремня генератора после его замены

Небольшое видео о правильной регулировке ремня генератора на Лада Калина.

Как подтянуть ремень генератора

Определенные машины характеризуются тем, что со временем у них появляются проблемы с генераторными ремнями. В большей степени это относится к автомобилям отечественного производства – ЛАДА Приора и ЛАДА Калина. Впрочем, у машин иностранного производства также временами возникают неполадки генераторного ремня. Как бы там ни было, знания того, как можно подтянуть ремень генератора, нужны для ликвидации любой неисправности.
Стоит отметить, что контролировать генераторную систему и производить диагностику натяжения ремня должен каждый водитель. Для этого, прежде всего, стоит научиться определять неполадки ремня.

MrPodshipnik

Замена подшипников, ремонт

Введите маркировку или размер (например: 8*22*7) изделия и страну продажи

Марки авто
Узлы авто
Мото
Вело
Оборудование
Инструмент
Техника

Новые инструкции

Как самостоятельно сделать ремонт и заменить подшипник на колонке руля в велосипеде марки ZOOM 09.10.2019
Как самостоятельно, в бытовых условиях, заменить подшипник в электрическом двигателе кухонного комбайна фирмы Philips 05.10.2019
Производим ремонт в отопительном циркуляционном насосе марки DAB и меняем подшипник самостоятельно 04.10.2019
Как самостоятельно сделать ремонт рыболовной катушки Shimano и заменить неисправный подшипник 03.10.2019
Делаем замену подшипника и ремонтируем бетономешалку марки СБР_ 132_А самостоятельно 02.10.2019

Меняем самостоятельно натяжительный ролик на Lada Kalina

В этой статье вы узнаете, как заменить натяжной ролик на автомобиле ЛАДА КАЛИНА своими руками.

Гарантия качественной приятной поездки на автомобиле – это исправность всех деталей и узлов.

Ремень генератора доставит вам массу неудобств, если он плохо натянут.

Когда выходит из строя узел натяжения на Калине?
Диагностируем выход из строя ролика натяжителя
Подготовка к ремонтным работам
Выполняем замену ролика натяжителя Лада Калина
Видео: замена натяжительного ролика на ремне генератора Лады Калина
Фото по теме

Когда выходит из строя узел натяжения на Калине?

При плохом натяжении ремня генератор не будет правильно работать и вследствие чего аккумулятор не заряжается.

Натяжитель ремня это такой механизм, который держит ремень в постоянном правильном натяжении.

В него входят такие элементы:

Действие его состоит в том, чтобы надеть ремень на ролик. При этом кронштейн изменяется таким образом, что ремень натягивается.

Эксплуатируя автомобиль, вы заметите вибрацию и шум. Это первый признак износа ролика.

Одним из слабых мест является неисправность подшипника. Он все время работает под нагрузкой.

Также возможность поломки кронштейна тоже имеет место.

Если смещается ролик, кронштейн может погнуться и изменит натяжение ремня.

Из-за этого ремень быстро изнашивается.

Поломка узла натяжения происходит по следующим причинам:

— при значительном перепаде температуры подшипник изнашивается;

— попадание песка, грязи и воды в деталь;

— захват воздухом выброса или протечки масла, или другой жидкости; при этом происходит проскальзывания ремня и возможно его слет с ролика и шкивов;

— излишнее натяжение ремня при регулировке. Подшипник может заклинить;

— установка не качественной детали при предыдущем ремонте.

Диагностируем выход из строя ролика натяжителя

Признаками плохой работы натяжителя являются:

— зарядка аккумулятора пропадает или уменьшается;

— энергоемкие потребители выключаются из-за нехватки силы тока и напряжения.

Я советую вам самостоятельно проверить и выявить неисправность в работе ролика.

Для этого необходимо сделать следующее:

— открываем капот автомобиля. Заводим двигатель и наблюдаем как работает узел. Обращаем внимание на присутствии вибрации ролика и ремня;

— при заглушенном двигателе пробуем рукой ремень. Необходимо повернуть его на девяносто градусов по часовой стрелке. Обратите внимание, если больше проворачивается или меньше не докручивается, то это указывает на неисправность;

— снимаем ремень генератора;

— пробуем прокрутить натяжитель.

При вращении рукой вы услышите шум, вибрацию или ремень заклинит, однозначно требуется ремонт.

Вы определили, что нужна замена натяжителя ремня.

Причина в выходе из строя подшипника в ролике – нужно заменить весь узел.

Как же это сделать?

Ознакомьтесь с настоящей статьей и сможете сами заменить натяжной ролик в Калине.

Конечно, возможно обратиться на станцию технического обслуживания автомобилей (СТО). Но потребуется потратить определенную сумму денег.

Сделайте самостоятельно и сэкономите деньги.

Для замены ролика своими руками в вашем гараже необходимо подготовиться.

Что для этого нужно сделать?

Подготовка к ремонтным работам

В первую очередь необходимо внимательно ознакомиться с чертежом или эскизом узла и принципом его работы.

Устройство довольно простое.

Крутящийся момент передается на другой роли и далее вал только когда правильно натянут ремень.

Это можно сделать при помощи ролика, который прижимает ремень плотно к поверхности металлических шкивов.

Регулируя прижим ролика этого можно добиться.

Такой не хитрый принцип работы.

Переходим к комплектации минимального количества инструмента.

Я посоветовал его в таком списке:

— набор ключей и головок;

— отвертка широкая, плоскогубцы, молоток;

— жидкость проникающая, смазывающая марки ВД40 (вэдэшка)

— керосин, ветошь или тряпки.

Выполняем замену ролика натяжителя Лада Калина

Ролики натяжителя бывают двух видов:

— в виде кронштейна. Регулировка ремня выполняется посредством движения самого кронштейна на двигателе;

— эксцентриковый вид. Это самая простая разновидность применения эксцентрика при натяжении ремня. Деталь включает в себя подшипник, втулку и пластиковую накладку.

Производите замену в следующей последовательности:

— необходимо отключить клемму минус аккумулятора. Этим вы исключите возникновения непредвиденного замыкания электрической проводки;

— ослабляем ремень и снимаем его;

Обращаем внимание на состояние самого ремня. Требует ли он замены? Если поизносился – меняйте не задумываясь.

Ролик можно поменять различными вариантами.

Непосредственно не снимая его. Или демонтируя весь узел совместно с кронштейном.

Ремонт, не снимая ролика это трудоемкая задача, но выполнимая.

Я посоветовал бы все-таки снять его.

Необходимо открутить болты крепления регулировочной планки. Их два.

Они находятся вверху кронштейна.

Для легкости откручивания болтов, примените жидкость проникающую ВД40.

Дело в том, что указанные болты имеют свойство «прикипать» в резьбе. И при сильном нажатии при откручивании, возможно, сломать болт.

Обрызгайте «вэдэшкой» все детали, подождите 30 минут и смело откручивайте.

Болты извлекутся легко.

Исключите попадание жидкости на ремень и поверхность соприкосновения ролика и ремня. При попадании жидкости ремень будет проскальзывать.

Если уж она попала на ремень или ролик – протрите обезжиривающей жидкостью и вытрите насухо.

Выкрутите последний третий болт внизу и демонтируйте сам кронштейн.

Далее кладем узел на верстак.

При помощи широкой отвертки отковыриваем крышку, которая защищает ролик.

Вы увидите болт №17. Выкрутите его.

Очищаем все от грязи и ржавчины. Протираем тряпкой смоченной в керосине. И вытираем насухо.

Устанавливаем новый ролик и закрепляем его.

Делаем проверку его работы.

Опять прокручиваем вручную ролик. Он должен крутиться мягко без шума и вибрации.

Далее выполняем установку кронштейна, прикрепляя его к блоку цилиндра.

Надеваем ремень генератора.

Не забываем произвести натяжение ремня ГРМ.

Следующий шаг – это запуск двигателя.

При работающем двигателе внимательно прислушиваемся. Если шум пропал и происходит зарядка аккумулятора значить замена натяжного ролика в Калине произведена правильно.

На всякий случай попробуйте включить все электрические приборы. Смотрите за их работой. Если они произвольно сами не отключаются значить это второе подтверждение правильности натяжения ремня.

Попробуйте окончательно на холостом ходу «погазовать». Свит и проскальзывание ремня отсутствует – все будьте спокойны, вы сделали свою работу верно.

Проверьте окончательно, нет ли где попадания масла или жидкости ВД40 на ремне или наружной поверхности пластика ролика. При обнаружении удалите их.

Проверьте не оставили ли мелкий инструмент возле ремня перед закрытием капота и заводкой двигателя. Бывает и такое.

И последнее: приобретайте ролик или весь узел с кронштейном в специализированном автомобильном магазине. При этом обращайте внимание на отсутствие трещин, вмятин и загибов в деталях узла.

Вот вы и справились, самостоятельно с такой казалось трудной задачей как замена ролика на автомобиль LADA KALINA.

Если в процессе ремонта возникнут вопросы или проблемы – обращайтесь ко мне в комментарии.

Обязательно отвечу и помогу с советом.

Видео: замена натяжительного ролика на ремне генератора Лады Калина

Замена натяжного ролика

Замена натяжного ролика, снятие натяжного устройства ремня привода генератора Лада Калина

При замене ремня привода генератора необходимо проверить состояние натяжного ролика ремня. Ролик должен вращаться бесшумно, равномерно и без заеданий. В против-ном случае, а также при появлении следов смазки из-под манжет его подшипника, заменяем ролик новым.

Элементы натяжного устройства ремня привода генератора:

1 — чашечная шайба болта крепления нижнего кронштейна;

2 — дистанционная шайба болта крепления нижнего кронштейна;

3 — болт крепления нижнего кронштейна;

4 — нижний кронштейн;

6 — резьбовой наконечник;

7 — регулировочная шпилька;

9 — верхний кронштейн;

11 —болт крепления верхнего кронштейна/резьбового наконечника;

12 — шайба натяжного ролика;

13 — опорная втулка натяжного ролика;

14 — натяжной ролик;

15 — болт крепления натяжного ролика;

16 — крышка натяжного ролика.

Для замены натяжного ролика ослабляем натяжение ремня привода генератора (см. «Проверка состояния и замена ремня привода генератора»»).

Поддев отверткой крышку ролика (для наглядности показано на демонтированном натяжном устройстве).

Накидным ключом на «17» отворачиваем болт крепления ролика к нижнему кронштейну натяжного устройства.

Для наглядности показываем операцию на демонтированном натяжном устройстве.

Резьба болта — левая, поэтому отворачиваем болт по часовой стрелке.

Вынимаем натяжной ролик с болтом, опорной втулкой и шайбой. Устанавливаем натяжной ролик в обратной последовательности.

При необходимости демонтажа натяжного устройства ремня привода генератора ослабляем натяжение ремня. Затем.

. головкой на «13» отворачиваем болт крепления верхнего кронштейна натяжного устройства к кронштейну генератора.

Снимаем с болта шайбу (расположена с внутренней стороны кронштейна натяжного устройства), вынимаем болт и втулку.

Головкой «на 13» отворачиваем болт крепления нижнего кронштейна натяжного устройства к кронштейну генератора (для наглядности показано на демонтированном двигателе).

Вынимаем натяжное устройство в сборе. Вынимаем болт крепления нижнего кронштейна натяжного устройства, сняв с него дистанционную и две чашечных шайбы.

При необходимости разбираем натяжное устройство ремня привода генератора.

Собираем и устанавливаем натяжное устройство в обратной последовательности.

Видео по теме «Лада Калина. Замена натяжного ролика»

Заменить натяжной ролик ремня генератора Lada Kalina
lada kalina(лада калина)замена ролика генератора, снятие ремня генератора калина
Ролик от Гены! Лада Калина!

автонастрой

Сайт по автомобилям и ремонту.

Замена натяжного ролика ремня генератора Lada Priora

На автомобилях «Приора», оборудованных дополнительными опциями, такими как гидравлический усилитель руля или кондиционер, из-за специфичного расположения агрегатов и, соответственно, приводного ремня механизмов, натяжение этого привода устроено с помощью натяжного эксцентрика. Также ролик для натяжения используется и на последних выпусках автомобиля «Приора». Этот натяжной механизм выполнен по образцу натяжения приводного ремня «Калины». Из-за различия в конструкции, натяжители выпускаются двух видов:

металлопластмассовый для «Приоры» с опциями;
пластиковый для машин обычной комплектации.

ПРИЗНАКИ НЕИСПРАВНОСТИ НАТЯЖИТЕЛЯ

Самой ярко выраженной неисправностью, является характерный звук, издаваемый натяжителем при работе мотора «Приоры». Для проверки, нужно сбросить ремень со шкива коленчатого вала и запустить двигатель. Если звук прекратился, для более тщательной проверки покрутить сам ролик рукой во все стороны. Неисправный натяжитель издаёт лёгкий шелест и имеет люфт. Иногда, в зависимости от износа, его подклинивает. При любом подобном признаке требуется замена. Эти детали не ремонтируются.

РОЛИК НАТЯЖЕНИЯ РЕМНЯ ГЕНЕРАТОРА ДЛЯ МАШИН С ГУРОМ ИЛИ КОНДИЦИОНЕРОМ

На оборудованной различными опциями «Приоре» установлен ремень генератора длинною более метра. Он проходит через четыре опорных точки. Три из них шкивы. Первый, приводной шкив двигателя и второй – это генератор и насос гидроусилителя руля или компрессор кондиционера. Четвёртая точка, непосредственно натяжной ролик. Этот нехитрый механизм выполнен в виде обычного подшипника качения, с основой в виде эксцентрика. То есть при поворачивании его вокруг оси, благодаря отверстию для болта, расположенному не по центру подшипника, а со смещением к краю, может выступающей частью натягивать или ослаблять ремень привода всех дополнительных механизмов «Приоры».

Этот подшипник снаружи по обойме имеет пластмассовое покрытие с небольшим бортиком по ширине ремня. В покрытии имеется нарезка, соответствующая ручьям ремня привода дополнительных механизмов «Приоры», что не даёт ему ёрзать по ролику и не разрушает внутреннее покрытие ремня. Центральная часть «подшипника» выполнена в виде цельнолитой металлической шайбы с отверстием по диаметру болта, которым ролик крепится к блоку двигателя. Отверстие, как уже говорилось, сдвинуто к краю «шайбы», а не прорезано по центру. Благодаря такой конструкции, замена ролика становится простейшей операцией. Нужно просто приготовить накидной ключ на 17, и при заглушенном моторе открутить крепёжный болт с гайкой. Всё, ролик можно снимать. Поставить новый, провернув для натяжения ремня новый натяжитель, зафиксировать его. Вот и вся операция.

НАТЯЖИТЕЛЬ ДЛЯ «ПРИОРЫ» И «КАЛИНЫ», НЕ ОБОРУДОВАННОЙ ОПЦИЯМИ

На «Приоре» у которой не установлен ни ГУР, ни кондиционер, ремень намного короче. Он работает всего на две точки: шкив коленчатого вала и шкив генератора. На последних образцах устанавливается система натяжки аналогичная ВАЗ «Калина». То есть, если на других машинах ВАЗ натяжка производится с помощью перемещения самого генератора, то на «Приоре», сверху на привод давит пластмассовый ролик системы натяжения. Для перемещения ролика устроен специальный натяжной механизм. Он состоит из нескольких частей:

Вся система хорошо видна на фото. Для регулировки привода и замены натяжителя нужны следующие ключи. Накидной на 19, торцевой и накидной на 13 и любой ключик на 8. Сначала отпустить болт с гайкой, держащий, подвижную площадку с роликом ключом на 13. Потом отпустить контргайку фиксирующую регулировочную тягу, ключом на 19. Ключиком или головкой на 8, выкрутить регулировочною тягу. Генератор остаётся неподвижным. Когда ремень ослабнет, выкрутить болт с втулкой, на котором крепится нужная деталь. Теперь снять ролик, и установить на его место новый.

Проверить свободное вращение натяжителя для привода генератора и, закрутив тягу до нормального состояния привода, надёжно зафиксировать все крепления.

0 0 голоса

Рейтинг статьи

Как поменять натяжной ролик генератора на калине
