Меняем ремень генератора на 8-ми клапанной Лада Калина своими руками: цены и размер ремня

Меняем ремень генератора на 8-ми клапанной Лада Калина своими руками: цены и размер ремня

1. Замена ремня генератора: поэтапная инструкция
2. Рекомендации
3. Выбор ремня, каталожный номер, цена
4. Артикулы ремня генератора на Калину
5. Таблица аналогов ремня генератора на 8-клапанную Ладу Калину
6. Таблица аналогов ролика ремня генератора на 8-клапанную Ладу Калину
7. Определение неисправности и сроки замены
8. Выводы

Ремень генератора на автомобиле Лада Калина играет важную роль в работе двигателя. Без него генератор не будет запитан, что, в свою очередь, несет в себе риск не зарядить аккумулятор. Если нет зарядки аккумулятора, автомобиль не заводится.

Замена ремня генератора: поэтапная инструкция

В первую очередь для замены ремня генератора на 8 клапанов Ладе Калине понадобится инструмент: гаечный ключ на 19, гаечный на 10 и накидной ключ на 8. Теперь можно приступить непосредственно к процессу замены:

• Ремень генератора находится с левой стороны двигателя.
• Используйте гаечный ключ, чтобы ослабить натяжитель, чтобы ремень освободился. Ослабьте ролик натяжителя.
• Открутите регулировочную тягу гаечным ключом на 8 мм. Ключом на 13 откручиваем нижнее крепление механизма натяжителя.
• Потяните штангу вверх и снимите ремень. Штанга натяжения ремня опущена.
• Теперь необходимо снять узел натяжителя.
• Отвинтите крепление натяжителя и снимите его.
• Соберите в обратном порядке. Новый ремень готовится к установке.

Ослабьте натяжной ролик.

Ролик натяжителя ремня опущен.

Новый ремень готовится к установке на место.

Момент затяжки необходимо строго соблюдать. Слишком маленькое напряжение не позволит генератору работать с нормальной скоростью, что приведет к падению напряжения в бортовой сети. Слишком сильно — приводит к «заклиниванию» или разрыву ленты.

Российское ноу-хау, обычные рыночные весы для силы натяжения ремней генератора

Рекомендации

Специалисты рекомендуют заменять ремень генератора на 8-клапанную Калину каждые 25000 км, а АВТОВАЗ — каждые 30 000 км. Однако стоит учесть, что состояние ремня нужно постоянно проверять. Потому что поломка может случиться и через 10 000 км.

Ремень Gates — пробег 40 000км, трещин не видно, ничего критичного, но ремень лучше заменить.

Замена этого элемента не ограничена сроками, а определяется состоянием ремня генератора. Если постоянно осматривать состояние, можно предотвратить перелом и другие негативные эффекты. При этом водителям рекомендуется иметь при себе запасной ремень, чтобы его можно было поменять в любое время и в дороге.

Выбор ремня, каталожный номер, цена

Каждый ремень в автомобиле имеет свой срок службы и ресурс, соответственно требует периодической замены. Итак, какой ремень генератора нужно устанавливать на 8-клапанную Лада Калина и как это делается?

Оригинальный номер и размер ремня:

• Знание оригинального каталожного номера. По нему можно легко найти подходящий ремень, не зная ни размера, ни зубов.
• По размеру и типу зубьев (количество ребер = 6, размер = 1018 мм). Маркировка ремня на Лада Калина с 8 клапанами — 6PK1018.Gates 6pk108 — идеальное соотношение цена / качество. Именно такой размер подходит этому автомобилю. Зубцы ремня генератора в Калине проходят не по основанию корта, а по нему, имея 6 полосок,которые устанавливаются на соответствующие шкивы.

Gates 6p108 — идеальное соотношение цены и качества

Это размер, который подходит к этому автомобилю. Зубья ремня генератора в Kalina проходят не поперек нижнего края ремня, а вдоль него, с шестью ремнями, которые необходимо установить на соответствующие шкивы.

Обратите внимание, что замена ремня генератора также связана с натяжителем, который изнашивается вместе с ним. Его также необходимо заменить в процессе замены.

При выборе ремня и ролика перед райдером стоит непростая задача: оригинал или аналог. Оба хорошие. Но что делать, если при покупках в магазине у вас нет ремешка?

Артикулы ремня генератора на Калину

• Оригинальный артикульный номер ремня генератора на 8-клапанной Лада Калина — 1118-1041020. Средняя стоимость по РФ — 750 руб. Аналог оригинального ремня генератора 1118-1041020 — 6ПК1018.
• Оригинальный ременной шкив генератора стоит примерно столько же, около 750 рублей, и имеет каталожный номер — 2123-1041056. Полный комплект запчастей для замены ремня генератора на 8-клапанную Калину обойдется владельцам в 1500 руб. Старый ролик 2123-1041056 и новый ролик натяжителя ремня генератора.

Аналог оригинального ремня генератора 1118-1041020 — 6ПК1018

Старый шкив и новый ролик натяжителя ремня генератора 2123-1041056

Таблица аналогов ремня генератора на 8-клапанную Ладу Калину

Все подобные полосы оказались неплохими и завоевали доверие водителей.

Таблица аналогов ролика ремня генератора на 8-клапанную Ладу Калину

Определение неисправности и сроки замены

Определить поврежденный ремень генератора довольно просто. Рассмотрим основные показатели:

• Свист в пространстве под двигателем. Появляется после прибавления скорости педали газа и увеличения тока в сети.
• Затягивание ремешка не дало результата, свист остался.
• Треснувший или эластичный ремень Плохой ремень генератора, плохой ремень — сломанные (порванные) зубья
• Искажение кадра, отклонение. Хорошо видна трещина в ремне генератора.

Плохой ремень генератора, плохой ремень генератора, порваны зубья.

Хорошо видна трещина в ремне генератора.

Все эти неисправности говорят о том, что пора заменить ремень генератора на машине Калины. Иначе его могут разорвать в самый неподходящий момент.

Рваная полоса на одной из Калин

Выводы

Замена ремня и ролика генератора на 8-клапанной Ладе Калине достаточно проста и удобна. Широкий выбор товаров найдет потребителя на любой вкус. При этом даже аналоги оригинальных запчастей имеют достаточно высокое качество. Устранение неисправностей простое и находится под контролем каждого водителя.

Ремонт генератора и замена его ремня по размеру на Калине 8 клапанов

Вне зависимости от автомобиля, генераторный узел считается одним из основных компонентов электрической сети. Поскольку именно он позволяет питать потребители энергии при движении, а также возобновлять заряд аккумулятора. Не исключением являются и отечественные автомобили, в частности, речь пойдет о Ладах Калинах. Как поменять ремень генератора Калина 8 кл, какой размер ремешка должен быть, как его можно отрегулировать? Ответы на эти вопросы ищите ниже.

Функции ремня генератора в автомобиле

В каких случаях осуществляется замена ролика натяжителя, как заменить щетки, как произвести натяжку и регулировку ремешка в авто с кондиционером и без него? В первую очередь рекомендуем ознакомиться с назначением ремня. В каждом современном автомобиле есть генератор, при поломке которого полноценная эксплуатация транспортного средства будет невозможной. Предназначение ремня заключается в передаче вращения от коленчатого вала на сам генераторный узел.

После того, как вращение передается на устройство, в бортовой сети образуется электричество, позволяющее запитать все приборы и оборудование. Именно поэтому работоспособность ремешка очень важна, поскольку при его обрыве генераторное устройство не сможет функционировать.

В каких случаях требуется замена ремешка?

В соответствии с официальными данными, производитель не предусматривает ремонт и замену ремешка в автомобиле Лада Калина 8 или 16 клапанов. Однако, это не значит, что ремешок сможет работать вечно — как и любой другой расходный материал, со временем он изнашивается и подлежит замене. Причем обрыв ремня для калиноводов — довольно распространенная проблема, с которой сталкиваются многие.

Чтобы определить необходимость замены ремешка с номером 21100370172000 или любым другим, нужно учитывать признаки износа детали, подробнее о них:

1. Во время движения появляется свист. Как показывает практика, зачастую появление свиста связано с включением многих потребителей энергии, то есть если на бортовую сеть оказывается высокая нагрузка. Например, вы запустили двигатель своей Калины, а когда жмете на газ, из-под капота начинает раздаваться громкий свист. В большинстве случаев это связано с тем, что ремень ослаб — тогда его нужно будет натянуть, используя натяжной ролик, или же поменять, если его состояние того требует.
2. На самом устройстве стали появляться следы трещин и прочих повреждений или деформация. Открыв капот и посмотрев на ремешок, вы можете обнаружить следи повреждений на конструкции ремешка, это свидетельствует о его износе. В данном случае проблему не позволит решить натяжка или регулировка натяжителей, проблема износа решается исключительно путем замены.
3. При работе силового агрегата начал появляться шум. В том случае, если ресурс эксплуатации ремня подходит к концу, об этом можно узнать по нехарактерному шуму из-под капота, которого раньше не было. Например, многие автолюбители также отмечают, что кроме шума появляется и громкий стук, а также удары при работе двигателя авто (автор видео — Ильгиз Магафуров).

В том случае, если на автомобиле имеется специальный датчик генераторного устройства, который позволяет определить правильность его работы, то определить неполадку будет значительно легче. Например, если из моторного отсека появился свист, а на датчике, соответственно, начала гореть лампочка, это говорит о том, что ремень нуждается в диагностике. Такой ремешок следует подтянуть, поскольку свист, как сказано выше, говорит о слабой натяжке, также такая проблема может свидетельствовать о необходимости замены.

Инструкция по замене своими руками

Как поменять и как подтянуть ремешок генераторного устройства на автомобиле Лада Калина? В том случае, если ранее вы уже выполняли подобную задачу, то ее выполнение не займет много времени и сил. Но если с такой проблемой вы сталкиваетесь впервые, то разумеется, лучше будет доверить эту процедуру специалистам на СТО. Будьте аккуратны при выполнении данной задачи, поскольку ошибки могут привести к серьезным последствиям.

Инструменты и материалы

Чтобы правильно выполнить все действия, подготовьте все инструменты и материалы, которые могут потребоваться.

В частности, речь идет о:

• наборе гаечный ключей, вам потребуются ключи на 8 и 13;
• новый ремешок для установки;
• ключ рожковый на 19 (автор видео — канал Kalinin).

Этапы

После того, как все инструменты и материалы будут подготовлены, можно начинать замену ремня:

1. Для начала отключите двигатель и зажигание, откройте капот своего автомобиля.
2. Непосредственно сам ремешок расположен в левой части подкапотного отсека. Если вы не можете его найти, то заведите двигатель и посмотрите на моторный отсек. Сам ремень будет вращаться на специальных роликах, вы сможете его увидеть, только не спутайте с ремешком ГРМ.
3. После того, как будет найдено место установки, вам необходимо с помощью гаечного ключа ослабить болт, который фиксирует шток регулировки на кронштейне. Сделав это, потрогайте сам РГ чтобы убедиться в том, как сильно он натянут. Это необходимо для того, чтобы вы могли объективно оценить, как устанавливать натяжитель после замены РГ.
4. Когда вы ослабите гайку, вам потребуется накидной ключ на 8, с его помощью откручивается регулировочный шток, это позволит снизить натяжение. Сам шток необходимо выкрутить почти до самого конца. Эти действия позволят максимально ослабить натяжитель РГ. Когда это произойдет, можно заняться демонтажем нижнего крепления, для выполнения этой задачи вам потребуется ключ на 13.
5. После того, как эти действия будут выполнены, нужно будет отодвинуть регулировочный шток максимально вверх, это позволит произвести демонтаж ремня. Но перед тем, как сделать это, вам надо будет снять его с вала генераторного узла. Когда вам удастся демонтировать часть РГ со шкива, вы сможете его полностью снять с коленвала.
6. Далее, когда ремень будет демонтирован, его следует внимательно проверить визуально. В том случае, если на его поверхности имеются следы повреждений, то разумеется, деталь подлежит замене. Процедура замены выполняется в обратном порядке.

Фотогалерея «Самостоятельная замена»

Как натянуть и отрегулировать ремень на Калине?

Для регулировки натяжения ремешка нужно выполнить следующие действия:

1. В первую очередь следует ослабить контрагайку на штоке натяжительного устройства, для этого гаечным ключом открутите ее против часовой стрелки.
2. Далее, сам шток следует открутить, это позволит натянуть ремешок. Рукой надавите непосредственно на корпус, одновременно с этим откручивая натяжитель.
3. Когда РГ будет подтянут, необходимо закрутить контрагайку, после чего завести двигатель и убедиться в том, что при его работе отсутствует свист. Как сказано выше, свист чаще всего появляется при активации большого количества потребителей энергии, потому после запуска мотора также активируйте печку, фары, систему обогрева заднего стекла, магнитолу и т.д. В том случае, если свист прекратился после того, как эти действия были выполнены, то это говорит о том, что все сделано правильно.

Видео «Как своими руками заменить ролик генератора?»

Подробнее о том, как выполняется замена ролика генераторного устройства в гаражных условиях, вы можете узнать из ролика ниже (автор видео — канал АвтоРемонт и Многое другое).

Задние ремни безопасности лада калина

Всем добра, мира и печенек! Спасибо что заглянули. )))

Продолжаем рубрику «Кривыми руками», сегодня в выпуске Замена задних ремней безопастности

И так товарищи КАЛИНОВОДЫ, боковые задние ремни безопасности на моей ласточке погрызли мыши ))) Ну или предыдущие владельцы часто складывая сиденья замком спинки подрали ремни.

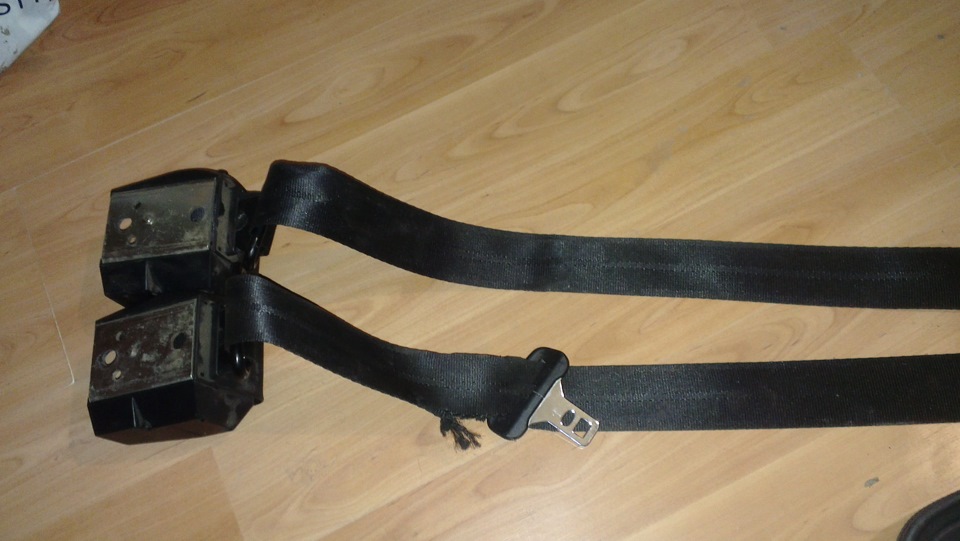

Ремни купил еще летом на разборке у одного Ютубера (здесь на драйве его ник alexandr31rus ) но что то как то руки не доходили поставить. Но вот сегодня собрался с силами и пошел колхозить ТАЗ )))

В процессе замены не чего сложного в принципе нет — на каждый ремень идет три болта но к болту крепления катушки ремня не очень удобно подлазить и приходится использовать удлинитель для трещотки.
Так же пришлось повозиться с обшивкой полки ибо крепления ремней так просто через нее не проходят (обшивка держится на трех клипсах пришлось ее снять что бы было удобнее)

Так как сейчас в разборе находится Лада Калина хэтчбек, то будут освещаться некоторые моменты, которых до сих пор не было в блоге. На данный момент готов материал по снятию и установке задних ремней безопасности именно на примере кузова хэтчбек.

Для выполнения данной процедуры понадобится минимум инструмента, а именно:

• Головка на 17 мм
• Удлинитель
• Трещотка и вороток
• Отвертка с плоским лезвием

Порядок замены задних ремней

Итак, первым делом со стороны салона, а именно — места задних пассажиров, необходимо поддеть отверткой снизу пластиковый колпачок, как это показано на фото ниже.

Затем при помощи головки и трещотки открутить болт крепления ремня снизу.

Под действием катушки, ремень поднимается до конца вверх после его освобождения снизу.

Сверху также поддеваем декоративный колпачок, под которой находится еще один болт крепления.

И отворачиваем его.

После этого снимаем его и сверху, и чтобы продеть сквозь заднюю боковину, на которой крепится полка, необходимо извлечь из нее заглушку.

Ну а дальше просовываем ремень сквозь отверстие:

Теперь его остается только лишь открутить в одном месте — где крепится сама катушка. Чтобы добраться до гайки, можно немного подмотать катушку.

И когда болт окончательно откручен, можно аккуратно вынимать катушку с ремнем в сборе:

Замки снимаются еще проще. Достаточно откинуть заднее сиденье вверх, и открутить болты их креплений.

Что касается третьей катушки ремня, которая находится как бы на потолке, то она снимается довольно просто. Для этого сначала снимаем пластиковый чехол, если его можно так назвать:

И продев ремень сквозь петлю, доводим его до катушки с левой стороны багажного отделения.

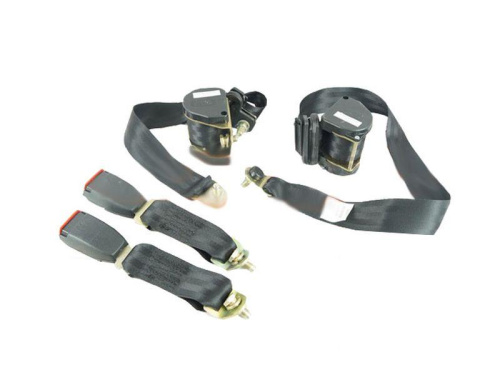

Комплект новых задних ремней безопасности на Калину можно купить по цене около 2500 рублей. Установка происходит в обратной последовательности.

Иногда возникает необходимость заменить ремень безопасности в сборе, а также выполнить ремонт инерционной катушки натяжения. Дальше рассматривается, как проще выполнять демонтаж ремней безопасности, если речь идёт о модели LADA «2192» или «2194». Для универсала и хэтчбека отличается процедура демонтажа задних ремней. Мы говорим об автомобилях «Калина-2», выпускаемых заводом ВАЗ с 2013 года.

Номера запчастей в каталоге

Если открыть каталог запасных частей, на странице под номером M9 можно найти следующий чертёж:

Детали и узлы Калины-2 в кузове хэтчбек

На рисунке цифрами обозначены:

Как видим, два передних ремня по конструкции различаются, так как имеют разные каталожные номера.

Для автомобиля в кузове «универсал» подходят задние ремни 21940-8217210-00 (боковые) и 21940-8217310-00 (средний).

Замена передних ремней безопасности

Чтобы снять ремень безопасности, необходимо демонтировать не только верхнюю петлю крепления, но и боковую скобу, а также инерционную катушку. Действия желательно выполнять в стандартном порядке:

1. Отвернуть болт «3» нижнего крепления ремня. Используйте накидной ключ на 17. Два самореза «4» выкручивают, обивку «2» снимают (рис. 1);
2. Верхнее крепление демонтировать будет просто: выкручивают один болт (рис. 2);
3. Снимают боковую скобу, выкрутив два винта «2» (рис. 3);
4. Чтобы снять инерционную катушку, выкручивают болт «1» при помощи ключа на 17. Затем отключают разъём проводов и демонтируют катушку полностью.

Каждому пункту соответствует одно фото:

Сборку узла производят в обратном порядке. Желаем успеха.

Важно знать, что усилие при затягивании болтов крепления должно составлять 2,9 – 4,6 Н*м (боковая скоба) либо 18 – 31 Н*м (винты метрические «на 17»).

Задние ремни безопасности в универсале, замена

Прежде всего, чтобы подобраться к механизмам боковых ремней, необходимо снять обивку задней стойки, для чего отворачивают саморез «3», а затем выводят из крепления пластиковые клипсы, удерживающие деталь на месте.

Предварительный этап перед демонтажем ремня

Основным шагом будет демонтаж инерционной катушки. Она крепится к кузову одним винтом «2», который отворачивают.

Боковые ремни, демонтаж

На последнем этапе снимают чехол, закрывающий катушку среднего ремня. Как видите, она удерживается единственным винтом «2». Его нужно открутить.

Средний ремень, демонтаж

Сборка производится в обратном порядке.

Усилие при затяжке винтов не должно превосходить 31 Н*м. Минимальное значение, притом, равно 18 Н*м.

Задние ремни безопасности в хэтчбеке, замена

Получить доступ к катушкам задних ремней будет не так-то просто. На рисунке показана деталь «5», которую необходимо демонтировать. Для этого выполняют действия, перечисленные в списке ниже.

Список действий по демонтажу обивки боковины:

1. Выкручивают три самореза, обозначенных цифрой «3»;
2. Ключом на 17 выкручивают винт «1»;
3. Колодку «4» отсоединяют от плафона багажника;
4. Теперь, выводя из крепления пластиковые клипсы, можно демонтировать деталь «5».

Ещё одно важное действие – демонтаж накладки, закрывающей направляющую скобу. Саморез «1» выкручивают, накладку снимают.

Второй подготовительный этап перед демонтажем

Под накладками боковин находится механизм катушек. Каждая из них удерживается одним болтом, который выкручивают.

Инерционные катушки среднего и заднего левого ремня безопасности

Собирают все блоки и узлы в обратном порядке.

Используйте рекомендацию о значении момента силы из предыдущей главы.

Замена ремня Лада Калина для версии с кондиционером

Замена ремня Лада Калина в начальных комплектациях с 8-клапанным мотором мы уже описали здесь. Для более дорогих комплектация Lada Kalina с кондиционером ремню привода вспомогательных агрегатов необходимо вращать не только генератор, но и шкив компрессора кондиционера. Замена ремня проводится раз в 90 тысяч километров. Для работы понадобится яма или эстакада, поскольку часть работ необходимо проводить снизу автомобиля.

Схема ремня привода вспомогательных агрегатов Лада Калина далее

• 1 — шкив привода вспомогательных агрегатов
• 2 — ролик натяжного устройства
• 3 — натяжное устройство
• 4 — шкив генератора
• 5 — шкив муфты компрессора кондиционера
• 6 — ремень привода вспомогательных агрегатов
• 7 — кронштейн правой опоры силового агрегата

Маркировка ремня привода вспомогательных агрегатов Lada Kalina 6РК 995 (шестиклиновой, длина — 995 мм).

Для замены ремня нам предстоит демонтировать правую опору силового агрегата, так как она проходит сквозь ремень. Снизу автомобиля снимаем средний и правый грязезащитные щитки моторного отсека. Далее нам следует снять подкрылок правого переднего колеса или освободив все крепления подкрылка в передней и средней его части, отогнуть подкрылок за тормозной диск колеса.

Вывешиваем и снимаем правое переднее колесо и освобождаем крепления подкрылка согласно схеме.

• Места крепления брызговика и подкрылка Лада Калина:
  1 — саморез под ключ Torx T-27 общего крепления брызговика и подкрылка к арке колеса;
  2 — два самореза под ключ Torx T-20 общего крепления брызговика и подкрылка к арке колеса и крылу;
  3 — саморез под ключ Torx T-20 крепления подкрылка к крылу;
  4 — четыре самореза под ключ «на 8» крепления подкрылка к арке колеса;
  5 — четыре самореза под ключ Torx T-20 крепления подкрылка к переднему бамперу.

Устанавливаем под поддон картера двигателя регулируемый по высоте упор так, чтобы он принял на себя вес двигателя.

Головкой Е-14 отворачиваем два винта крепления опоры к кронштейну блока цилиндров двигателя. Головкой «на 17» отворачиваем две гайки и болт крепления опоры к лонжерону кузова (показаны стрелками).

Если вы уже ослабили натяжение ремня привода вспомогательных агрегатов, то теперь можем сняв со шкивов, вывести ремень из подкапотного пространства.

Новый ремень устанавливаем в обратной последовательности, обеспечивая требуемое натяжение ремня вращением ходового винта натяжного устройства.

Прогиб ремня на участке между шкивами двигателя и компрессора кондиционера при приложенном усилии 100 Н (10 кгс) должен быть в пределах 6–7 мм.

Внимание! Не перетягивайте ремень. Чрезмерное натяжение ремня приводит к преждевременному износу ремня и подшипников генератора.

Далее сборку осуществляем в обратной последовательности. При этом обратите внимание, что верхний винт крепления опоры к кронштейну короче нижнего — не перепутайте при сборке.

Для натяжения ремня Лада Калина существует специальное натяжное устройство.

Со стороны моторного отсека накидным ключом «на 19» ослабляем затяжку контргайки ходового винта натяжного устройства ремня, удерживая винт ключом или головкой «на 8» придерживая гайку, вращаем ходовой винт против часовой стрелки, натягивая ремень.

Меняем ремень генератора на 8-ми клапанной Лада Калина своими руками: цены и размер ремня

Определить, надо ли менять ремень, довольно сложно, но некоторые признаки могут на это указать:

• при заведенном двигателе свет фар становится слабым, тусклым;
• посторонние шумы, свист при заводке автомобиля.;
• после пробега 30 — 50 тыс. на Калине стоит проверить исправность ремня. Он может иметь трещины, «сломы» зубцов, порезы, замасливание или расслоение резины, что может привести к обрыву ремня. В этом случае его лучше заменить.

Для чего нужен?

Как сказано выше, любое транспортное средство оснащено таким важным устройством, как генератор. При его выходе из строя функционирование автомобиля будет невозможным. Поэтому работоспособности всех элементов устройства нужно уделить отдельное внимание, будь то Лада Калина с 16- или 8-кл. двигателем, с кондиционером или без него. Какой размер компонента? Как происходит регулировка ремешка на роликах и замена? Как подтянуть? Узнать ответы на эти вопросы вы можете в статье.

Автомобиль Лада Калина тюнинг

Перед тем как ответить на вопросы, интересующие владельцев Лад Калин, следует разобраться в том, для чего нужен этот компонент. Не каждый автомобилист знает, какую роль он играет в функционировании авто.

В современных автомобилях данный ремень единственный элемент, позволяющим передать вращение коленвала к генератору. Когда коленвал передает вращение шкиву устройства, в электрической сети автомобиля появляется энергия, благодаря которой работает все электрическое оборудование.

Выбор ремня и ролика

На автомобилях Лада Калина применяются несколько видов ремней.

Тип элемента зависит от модели двигателя и его оснащения:

1. Версия мотора без кондиционера и натяжителя — длина ремня 823 мм. Штатно применяется Gates (номер 6PK823), но в запчасти такая деталь не поставляется. Для замены используется немного иной ремешок — Gates 6PK823SF.
2. Вариант агрегата с натяжителем ремня, но без кондиционера — 882-884 мм. Штатная деталь производства Gates (артикул 6PK882). Кроме него часто применяют ремешки — Finwhale BP6883, Dayco 6PK888 или самый дешевый балаковский ремень БРТ882.
3. Двигатель с кондиционером и натяжителем ремня (мотор 11183) — 1018 мм. Штатный элемент производства Gates (номер 6PK1018). Альтернативными вариантами являются Dayco 6PK1018 или Continental 6PK1015.
4. На 16-клапанном двигателе модели 21127 с кондиционером и натяжителем используется ремень длиной 995 мм. С завода ставится деталь Gates (6PK995), она же и применяется в качестве запасной.

Иногда при замене ремня возникает необходимость установки нового натяжителя. Он всех моторах одинаковый, его артикул — 2123–1041056.

Выбор ремня и его цена

Если конструкция генератора имеет натяжитель, то длина ремня – 883мм. Это в подавляющем большинстве случаев на Калине 8 клапанов. Если генератор как на Гранте, длина – 823мм.

При выборе производителя следует учесть, что официальным поставщиком этих ремней для АвтоВАЗа является фирма GATES, поэтому предпочтение следует отдать ее продукции. Также производят ремни фирмы БТР (много плохих отзывов), Continental, Finwhale, и ANDYCAR. Лучше приобрести Dayco 825 (производитель GATES), эластичные ремни имеют маркировку Poly-V, если ее нет, то ремень жесткий. Цена ремней примерно от 500 до 1000 рублей.

Цены на ремень генератора варьируются в среднем от 300 до 400 рублей в зависимости от производителя, что не бьет по карману.

Когда приходит время менять?

На машинах Лада Калина производителем не регламентируется замена этой детали. Тем не менее ее выход из строя является распространенной проблемой. В частности, речь идет об автомобилях Лада Калина. Это относится и к 16-кл, и к 8-кл двигателям.

Так выглядит деформированный элемент генератора Калины с 8-кл ДВС

Поэтому рассмотрим признаки, которые говорят о том, что ремень в скором будущем может выйти из строя:

• Свист при движении. Как правило, этот свист появляется, когда на электрические приборы транспорта начинается нагрузка. К примеру, если завели автомобиль, а при нажатии на газ из моторного отсека доносится громкий свист, это говорит о том, что ремешок ослаб. В этом случае его нужно подтянуть при помощи натяжителя или заменить.
• Трещины на ремешке. Если откроете капот, посмотрите на ремень и увидите на нем трещины, то знайте — элемент пора менять. Здесь уже не помогут ни натяжка, ни регулировка роликов. Компонент можно подтянуть, но только надолго этого не хватит. Остается единственный выход — это замена.
• Деформация. Как и в предыдущем случае, ни подтянуть натяжителем, ни отрегулировать ролики, особого эффекта не даст. Нужно только менять элемент.
• Шум при работе двигателя. Если элемент уже отработал свой срок службы, то это можно понять по шуму, появившемуся при работе мотора. К примеру, некоторые автовладельцы Лад Калин фиксируют громкий стук и даже удары при работе мотора.

Узел в разборе: так выглядит ремешок на валах

Если транспорт оборудован датчиком генератора, определяющим его работоспособность, то выявить неисправность будет проще. К примеру, если услышали свист из-под капота, а в это время на датчике загорелся индикатор, то ремешку нужно уделить внимание. Это говорит о том, что ремень нужно подтянуть, так как он может находиться в слабонатяженном состоянии либо о том, что его ресурс работы исчерпан.

Так или иначе, если проскальзывание и свист ремешка не удается ликвидировать регулировкой ремня или роликов, его нужно менять.

Стоимость замены

Стоимость смены ремня на автомобиле Лада Калина зависит от типа двигателя, номенклатуры агрегатов и составляет:

• на мотор без натяжителя — от 300 руб;
• двигатели с натяжителем без кондиционера — от 150 до 350 руб;
• моторы с натяжителем и с кондиционером — от 220 до 400 руб;
• на агрегат 21127 — около 600 руб.

Замена ролика потребует еще дополнительно 250 руб. Итоговая сумма, необходимая автовладельцу на покупку запчастей, в самом максимальном варианте не превысит 850 рублей.

Замена ремня и ролика генератора на 8-клапанной Лада Калина проводится весьма легко и просто. Широкий ассортимент выбора товара найдет потребителя не любой вкус. При этом даже аналоги оригинальных деталей имеют достаточно высокое качество. Диагностика неисправностей проводится легко и под силу любому автомобилисту.

Инструкция по замене ремня генератора на автомобиле LADA Kalina

При эксплуатации машины ремешок привода генератора быстро изнашивается. Необходимо постоянно контролировать его состояние, поскольку от исправной работы этого механизма зависит функционирование всего автомобиля. Процедура замены ремня генератора на Калине не относится к числу трудоемких операций и может быть выполнена своими руками.

Выбор ремня и ролика

Как поменять своими руками?

Замена на 8 клапанных моторах без натяжителя

Замена на 8 клапанных моторах с натяжителем

Замена на 16 клапанных моторах

Видео «Замена ремня на Лада Калина»

Комментарии и Отзывы

Когда менять?

На автомобилях ВАЗ Лада Калина применяется ременной привод вспомогательных агрегатов. На машинах с кондиционером срок службы такого ремня — не более 30 тыс. км пробега. На простых версиях автомобилей ремешок способен прослужить дольше, однако большинство владельцев стараются менять его через те же 30 тыс. пройденных километров. По различным причинам ремень может выйти из строя и раньше, поэтому в ходе эксплуатации автомобиля его необходимо периодически проверять. На рабочей дорожке не должно быть трещин, а на внешней части ремня недопустимы расслоения. При наличии таких дефектов ремешок сразу меняем. Еще одним сигналом к замене этого элемента становится свист или иной шум при работе агрегата.

Процесс замены ремня на Калине с кондиционером (шестнадцать клапанов) представляет видеоролик от пользователя Александр.

Выбор ремня и ролика

На автомобилях Лада Калина применяются несколько видов ремней.

Тип элемента зависит от модели двигателя и его оснащения:

1. Версия мотора без кондиционера и натяжителя — длина ремня 823 мм. Штатно применяется Gates (номер 6PK823), но в запчасти такая деталь не поставляется. Для замены используется немного иной ремешок — Gates 6PK823SF.
2. Вариант агрегата с натяжителем ремня, но без кондиционера — 882-884 мм. Штатная деталь производства Gates (артикул 6PK882). Кроме него часто применяют ремешки — Finwhale BP6883, Dayco 6PK888 или самый дешевый балаковский ремень БРТ882.
3. Двигатель с кондиционером и натяжителем ремня (мотор 11183) — 1018 мм. Штатный элемент производства Gates (номер 6PK1018). Альтернативными вариантами являются Dayco 6PK1018 или Continental 6PK1015.
4. На 16-клапанном двигателе модели 21127 с кондиционером и натяжителем используется ремень длиной 995 мм. С завода ставится деталь Gates (6PK995), она же и применяется в качестве запасной.

Иногда при замене ремня возникает необходимость установки нового натяжителя. Он всех моторах одинаковый, его артикул — 2123–1041056.

Как поменять своими руками?

Трудоемкость замены ремня генератора на Калине не зависит от числа клапанов или дополнительных агрегатов на двигателе.

Замена на 8 клапанных моторах без натяжителя

Замена ремня на таком двигателе является самой простой, из инструментов понадобится только ключ на 13 мм и короткая отвертка с плоским жалом. Поскольку в такой схеме привода натяжение довольно сильное, то при смене необходимо использовать только шестиклиновой ремень Gates 6PK823SF или Dayco 825 с дополнительной маркировкой POLY-V. Остальные ремешки слишком жесткие, быстро разрушаются и выводят из строя подшипник на валу генератора.

Этапы работы

Для выполнения задачи нужно сделать следующее:

1. Выкрутить болт нижнего крепления генератора на 2–3 оборота.
2. Отвернуть гайку верхнего крепления, отверткой вытолкнуть болт и вынуть его совсем.
3. Опустить генератор вниз. Проушина механизма должна пройти через щель между радиатором и корпусом телевизора.
4. Снять старый ремень и заменить его на новый. Если ремешок не надевается на шкивы легко, то его можно аккуратно натянуть при помощи отвертки.
5. Поднять генератор вверх, обеспечивая натягивание ремня.
6. Вставить болт верхней точки крепления и затянуть гайку.
7. Затянуть болт нижней точки крепления.
8. Проверить работу ремня.

Процесс ремонта на таком моторе хорошо показан на видео, снятом автором Ильгиз Магафуров.

Замена на 8 клапанных моторах с натяжителем

Здесь процедура установки нового ремня генератора сильно отличается, от представленной выше.

Необходимые инструменты

Для самостоятельной замены генераторного ремня понадобятся как минимум следующие инструменты:

• обычный или накидной ключ для гаек 13, 17 и 19 мм;
• головка с трещоткой для гаек 8 мм, при ее отсутствии подойдет рожковый или обычный ключ того же размера;
• отвертка с тонким плоским жалом;
• тонкая игла;
• ветошь;
• уайт-спирит или бензин, примерно 0,5 литра;
• емкость и кисть для промывки;
• смазка для подшипника ШРУС.

Этапы работы

Для регулировки степени натяжения ремня на моторах Калина применяется механический натяжитель в отличие от привода ГРМ, в котором используется гидронатяжитель. При смене элемента рекомендуется провести профилактический ремонт ролика, заложив туда свежую смазку.

Для выполнения работ нужно выполнить следующее:

1. Ослабить болт ролика. Резьба на нем обратная.
2. Поддеть отверткой пластиковую заглушку на ролике и аккуратно снять ее.
3. Открутить на несколько оборотов фиксирующую гайку на стержне натяжителя.
4. Ослабить натяжение ремня путем вращения гайки стержня по часовой стрелке. Гайку необходимо отворачивать до момента, пока стержень не начнет свободно перемещаться в посадочном месте.
5. Открутить боковой болт крепления концевика стержня, находящийся рядом с натяжным роликом.
6. Снять натяжитель и отложить в сторону.
7. Приступить к демонтажу ремешка. Процедуру необходимо начинать со шкива генератора, преодолевая при этом небольшое сопротивление ремня.
8. Демонтировать элемент со шкива коленчатого вала и вынуть его полностью.
9. Открутить болт ролика и снять его.
10. Иглой аккуратно поддеть и демонтировать защитные крышки на подшипнике. Промыть подшипник уайт-спиритом или бензином.
11. Набить свежей смазкой и установить защитные резиновые крышки.
12. Собрать все детали и вмонтировать ролик на место. При сборке необходимо помнить, что втулка стоит в подшипнике со стороны кронштейна.
13. Сменить ремешок, установив его в обратной последовательности — от шкива коленчатого вала к шкиву генератора.
14. Установить натяжитель и вращением гайки против часовой стрелки начать подтягивать ремень. Затягивать гайку нужно до момента увеличения сопротивления. Хорошо натянутый ремешок должен слегка продавливаться при нажатии рукой.
15. Затянуть гайку, стопорящую стержень натяжителя.
16. Проверить работу механизма, при возникновении свиста ремешок дотянуть.

Замена на 16 клапанных моторах

Сложность замены ремня привода генератора на таких Калинах заключается в необходимости снятия передней опоры двигателя.

Необходимые инструменты

• головка для шестиугольных звездочек размером 11 мм или TORX E14;
• два домкрата;
• головка или ключ на 17 мм;
• головка с трещоткой на 8 мм.

Процесс замены

В процессе выполнения работ нужно произвести такие действия:

1. Поднять машину на домкрате и демонтировать правое колесо, а также защитный подкрылок в арке и пыльник опоры.
2. Установить под днище машины предохранительную опору.
3. Снять защитный экран под двигателем.
4. Приподнять мотор под картер домкратом. Между подъемной частью домкрата и масляным картером двигателя необходимо разместить деревянную подставку.
5. Демонтировать два болта TORX E14 крепления опоры силового агрегата к кронштейну. Если винты идут туго, необходимо варьировать положение мотора домкратом, добиваясь легкого вращения.
6. Выкрутить три болта TORX E14 крепления опоры к лонжеронам кузова автомобиля.
7. Ослабить натяжение ремня, для этого необходимо открутить фиксирующую гайку.
8. Вращать гайку на 8 мм по часовой стрелке до полного ослабления ремня. Затем нужно снять ремешок и продеть через место снятой опоры новый элемент.
9. При необходимости можно заменить смазку в натяжном ролике. Схема полностью идентична описанной выше.
10. Натянуть ремень, вращая гайку на 8 мм против часовой стрелки. Натяжку следует контролировать рукой — элемент должен прогибаться при нажатии.
11. Зафиксировать натяг гайкой на 19 мм.
12. Установить все снятые детали в обратной последовательности.
13. Завести двигатель и проверить работу привода. Для этого нужно максимально нагрузить ремень — включить все потребители электроэнергии и кондиционер.
14. При появлении свиста во время функционирования необходимо дотянуть ремешок. Для этого на работающем моторе нужно ослабить фиксатор и аккуратно подтянуть стержень натяжителя до исчезновения свиста.
15. Затянуть гайку фиксатора.
16. Если при эксплуатации будет возникать свист, ремень необходимо подтянуть еще.

Стоимость замены

Стоимость смены ремня на автомобиле Лада Калина зависит от типа двигателя, номенклатуры агрегатов и составляет:

• на мотор без натяжителя — от 300 руб;
• двигатели с натяжителем без кондиционера — от 150 до 350 руб;
• моторы с натяжителем и с кондиционером — от 220 до 400 руб;
• на агрегат 21127 — около 600 руб.

Замена ролика потребует еще дополнительно 250 руб. Итоговая сумма, необходимая автовладельцу на покупку запчастей, в самом максимальном варианте не превысит 850 рублей.

Видео «Замена ремня на Лада Калина»

Автор Kalinin рассказывает о процедуре замены ремня на своей Калине с натяжителем.

Ремни безопасности задние на Лада Калина

• Описание
• Как купить
• Оплата
• Доставка
• Задать вопрос о товаре

Ремни безопасности задние на Лада Калина.

Ремень безопасности предназначен для замены вышедшего из строя штатного.

Применяемость:

Лада Калина седан,
Лада Калина универсал,
Лада Калина хэтчбек.

Оформить заказ на нашем сайте легко. Просто добавьте выбранные товары в корзину, а затем перейдите на страницу Корзина, проверьте правильность заказанных позиций и нажмите кнопку «Оформить заказ» или «Быстрый заказ».

Функция «Быстрый заказ» позволяет покупателю не проходить всю процедуру оформления заказа самостоятельно. Вы заполняете форму, и через короткое время вам перезвонит менеджер магазина. Он уточнит все условия заказа, ответит на вопросы, касающиеся качества товара, его особенностей. А также подскажет о вариантах оплаты и доставки.

По результатам звонка, пользователь либо, получив уточнения, самостоятельно оформляет заказ, укомплектовав его необходимыми позициями, либо соглашается на оформление в том виде, в котором есть сейчас. Получает подтверждение на почту или на мобильный телефон и ждёт доставки.

Оформление заказа в стандартном режиме

Если вы уверены в выборе, то можете самостоятельно оформить заказ, заполнив по этапам всю форму.

Заполнение адреса

Выберите из списка название вашего региона и населённого пункта. Если вы не нашли свой населённый пункт в списке, выберите значение «Другое местоположение» и впишите название своего населённого пункта в графу «Город». Введите правильный индекс.

В зависимости от места жительства вам предложат варианты доставки. Выберите любой удобный способ.

Выберите оптимальный способ оплаты.

Введите данные о себе: ФИО, адрес доставки, номер телефона. В поле «Комментарии к заказу» введите сведения, которые могут пригодиться курьеру, например: подъезды в доме считаются справа налево.

Оформление заказа

Проверьте правильность ввода информации: позиции заказа, выбор местоположения, данные о покупателе. Нажмите кнопку «Оформить заказ».

Наш сервис запоминает данные о пользователе, информацию о заказе и в следующий раз предложит вам повторить к вводу данные предыдущего заказа. Если условия вам не подходят, выбирайте другие варианты.

Вы можете выбрать один из трёх вариантов оплаты:

Оплата наличными

Оплата наличными доступна при самовывозе из нашего розничного магазина в городе Тольятти. Приезжайте, будем рады видеть Вас в нашем магазине.

Отправка заказов наложенным платежом, возможна после предварительной оплаты доставки. Это связано с тем, что участились случаи не выкупа посылок, отправленных полностью наложенным платежом. В связи с чем мы терпим убытки, оплачивая услуги почты России по доставке в обе стороны.

Сумма предоплаты рассчитывается индивидуально, сумма заказа должна быть не менее 1500 рублей.

Уважаемые клиенты, в дальние регионы отсылка товара осуществляется только по предоплате.

При оформлении заказа в корзине вы можете выбрать вариант безналичной оплаты. Мы принимаем карты Visa и Master Card.

После оформления заказа – ожидайте звонка от нашего менеджера для согласования условий оплаты и доставки.

Реквизиты для оплаты Вам пришлет менеджер на электронную почту или на телефон в смс-сообщении после того как вы дадите согласие по телефону о цене и способе доставки.

Оплата по счету для юридических лиц

Информация для организаций и ИП:

• На сайте информация по ценам представлена для физических лиц.
• Цена на товар для юридических лиц увеличится на 10-15 %. Работаем без НДС.

Минимальная сумма заказа по безналичному расчету — 3000 рублей.

Наш интернет-магазин предлагает несколько вариантов доставки:

• почта России;
• транспортные компании;
• курьерская;
• самовывоз из магазина;

Курьерская доставка*

Курьерская доставка возможна только по городу Тольятти.

Цена доставки: 200-400 рублей (в зависимости от района).

Оплата товара производится наличными в момент вручения заказа.

Вы можете забрать товар из розничного магазина в городе Тольятти. Желательно предварительно сделать заказ на сайте или позвонить по телефону для уточнения наличия товара.

Почтовая доставка

Вы можете заказать доставку через почту России. Сразу по прибытии товара, на ваш адрес придет извещение о посылке. Также Вы сможете отследить прохождение своей посылки по трек-номеру, который будет выслан Вам на телефон почтой России при принятии к доставке отправления. Очень габаритные и тяжелые посылки отправляются только транспортными компаниями.

Доставка транспортными компаниями

Доставка транспортной компанией – самый удобный и быстрый способ доставки. Доставка возможна, если в Вашем городе есть представительство одной из транспортных компаний:

— ТК «Энергия» — http://nrg-tk.ru

— ТК «Деловые линии» — http://dellin.ru

— ТК «СДЕК» — http://edostavka.ru

— ТК «ЖелДорЭкспедиция» — http://jde.ru

— ТК «ПЭК» — https://pecom.ru

— ТК «GTD» — https://gtdel.com (бывший КИТ)

Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

Наши квалифицированные специалисты обязательно вам помогут.

Замена ремня безопасности своими руками

Несмотря на то, что многие новые автомобили оснащены противоаварийной системой, ремни безопасности все так же продолжают играть роль основного элемента. В первую очередь это объясняется тем, что, если противоаварийке удастся остановить машину и защитить ее от ДТП, то не пристегнутому водителю и пассажирам могут быть нанесены серьезные травмы. На сегодняшний день на российских дорогах часто можно встретить авто, где ремни являются единственным элементом защиты при аварии. Очень важно, чтобы они всегда находились в надлежащем состоянии. Поэтому проверять их исправность необходимо перед каждой поездкой.

Когда ремни безопасности требуют замены

Причины поломки ремней бывают разными:

• надрезы или надрывы на ленте;
• изогнутость тесьмы;
• трещины на поверхности пряжки;
• поломка кнопки для разблокировки и другие.

В одних случаях для устранения неисправности требуется заменить только ленту, в других — устройство в сборе. Например, на ремне разлохматились нити, то менять всю конструкцию не нужно. Достаточно одной ленты. Если же пряжку ремня невозможно зафиксировать или для ее освобождения приходится прикладывать усилия, то в данном случае необходимо произвести замену всего устройства.

Как отремонтировать ремень

Чтобы заменить ленту ремня безопасности, можно обратиться на станцию техобслуживания. Это можно сделать самостоятельно. Но напомним, что в данном случае ответственность за последствия ремонта несете вы сами.

Вся работа проводится в определенном порядке:

1. Сдвинуть сиденье вперед до упора, опустить спинку и снять катушку безопасности.
2. Найти сторону расположения блокиратора.
3. Достать четыре пистона и снять крышку в горизонтальном положении.
4. Разобрав катушку, добраться до маховика.
5. Добраться до трущихся деталей, очистить их от загрязнений, мешающих работе устройства.
6. Смазать механизмы свежим составом;
7. Проверить, хорошо ли подогнута медная лапка, на которую воздействует металлический шарик.
8. Убедиться, что катушка правильно срабатывает при наклонах.

Если детали устройства износились, а сам ремень имеет множество дефектов, то оптимальным вариантом станет замена всего агрегата. Снять ремень безопасности вы, конечно, можете и самостоятельно. Но вот процедуру замены устройства в целом лучше всего доверить специалистам. Иначе пытаясь сэкономить можно в дальнейшем понести немалые финансовые затраты. Вы хотите заменить ремни безопасности? Обращайтесь в интернет-магазин Движком, и вы сможете по доступной цене получить все то, что понадобиться для этого ремонта. У нас можно заказать детали для любого автомобильного узла: ходовой, двигателя, кузова, трансмиссии и других.

Мы работаем только с известными, проверенными временем производителями. Поэтому предлагаемые нами запчасти и расходные материалы отвечают всем стандартам качества и безопасности. Сделать заказ не составит труда. Для этого оставьте заявку на сайте компании или позвоните менеджеру. Мы оперативно подберем нужную деталь и доставим ее на место назначения точно в указанный срок.

Замена ремня ГРМ на Калине

Ремень ГРМ Лада Калина представляет собой кольцевой зубчатый ремень, изготовленный из резины, армированной капроновыми нитями. Его роль заключается в передаче вращающего момента от шкива коленвала до звезды распределительного вала со снижением количества оборотов вдвое.

Именно от состояния ремня ГРМ и его настроек зависит слаженность работы газораспределительного механизма двигателя.

Основные неисправности

Основных неисправностей у ремня ГРМ может быть только три:

• нарушение целостности конструкции;
• недо- или перенатяжение;
• обрыв.

В первом случае ремень может просто расслоиться, о чем будут свидетельствовать болтающиеся армирующие нити. Кроме этого, часто встречается срезание зубьев ремня. Эти проблемы являются результатом механических повреждений, неправильной регулировки:

• звезды распредвала;
• шкива коленчатого вала;
• зубчатого ролика;
• помпы;
• натяжного ролика.

Натяжной ролик предназначен для натяжения ремня путем вращения вокруг собственной эксцентричной оси. В случае неправильной его регулировки, ремень может быть натянут слишком сильно, что рано или поздно приведет его в негодность. Такая же проблема возникнет, если ремень будет ослаблен.

Самым неприятным сюрпризом, особенно в дороге, является обрыв ремня ГРМ. В этом случае двигатель моментально заглохнет, и завести его можно будет, лишь установив новый ремень.

Зачем нужна замена

Заводом-изготовителем замену ремня ГРМ в автомобиле Лада Калина рекомендуется проводить каждые 50 тыс. км пробега. Однако этот показатель предусмотрен для штатной детали, а учитывая качество запчастей в наших магазинах, лучше производить замену каждые 30 тыс. км.

Желательно хотя бы один раз в месяц визуально осматривать ремень, сняв защитную крышку. При выявлении малейших механических повреждений или деформации, он подлежит немедленной замене.

Деформированный или поврежденный ремень может стать причиной выхода из строя водяного насоса (помпы), загнутых клапанов и натяжного ролика. Также случается, что отслоенные его части (нити) наматываются на вал генератора, блокируя его работу.

К огромной радости владельцев любых восьмиклапанных Лада Калина (кроме новых восьмиклапанных двигателей), сообщаем, что при обрыве ремня ГРМ в их двигателях клапана не гнет, и головку блока цилиндров не бьет. Иными словами, самое страшное, что может случиться при его обрыве – заглохнет движок. Все, что нужно для того, чтобы поехать дальше – заменить ремень и правильно его отрегулировать.

Стоимость работ по замене

Цены на ремень ГРМ Лада Калина в наших автомагазинах варьируются от 400 до 1000 рублей за единицу. Если требуется также замена натяжного ролика – будьте готовы выложить еще 400-600 рублей.

Стоимость работы по замене ремня составляет 500-800 рублей. С роликом – до 1000 рублей.

Покупая ремень ГРМ, лучше отдать предпочтение фирменному ВАЗовскому изделию. Если такой возможности нет, можно приобрести аналог производства какого-нибудь известного бренда. Ниже представлены образцы, где указаны каталожные номера оригинального ремня и достойных импортных аналогов.

Замена ремня

Необходимые средства и инструменты:

• рожковый ключ или головка с трещоткой на 10;
• рожковый ключ на 17;
• ключ на 13;
• Большая шлицевая отвертка;
• специальный ключ для вращения натяжного ролика;
• домкрат;
• баллонный ключ.

Если ремень не оборван, начинаем с того, что выставляем настройки газораспределительного механизма по меткам.

1.Автомобиль устанавливаем на ровной поверхности, включаем передачу, и поддомкрачиваем правое переднее колесо.

2.Поднимаем капот, ключом или головкой на 10 отворачиваем 3 болта крепления кожуха ремня ГРМ.

3.Ключом на 13 откручиваем гайку натяжителя ремня генератора. Снимаем ремень.

4.Визуально ищем метку на звезде распредвала. Она имеет вид прямоугольного выступа на внутренней стороне края шестерни.

5.Выключаем передачу и, прокручивая руками переднее правое колесо, добиваемся, чтобы эта метка совпала с верхним выступом пластины крепления кожуха.

6.Отверткой поддеваем резиновую заглушку на картере КПП (за 4-м цилиндром), и открываем ее. Под ней находится маховик. На его зубчатке также есть метка, которая должна совпадать с треугольной формы выступом, расположенным слева.

7.Если газораспределительные фазы выставлены правильно, то в этом положении и метка на звезде ГРМ, и метка на маховике будут совпадать с указателями. Если же метки не совпадают, нужно отпустить натяжной ролик, снять ремень со звезды ГРМ и, прокручивая шкив коленвала, добиться их совпадения. Такую же процедуру проводим и в случае, если ремень был оборван.

8.Фиксируем положение маховика, застопорив его через отверстие для заглушки отверткой. Откручиваем натяжной ролик, если он еще не был расслаблен.

9.Снимаем переднее правое колесо.

10.Чтобы снять старый ремень и поставить новый, нужно демонтировать шкив привода генератора. Убедившись, что маховик надежно заблокирован, ключом на 17 откручиваем болт крепления этого шкива. Снимаем его. Убираем в сторону ремень генератора.

11.Снимаем старый ремень со шкива коленвала и выбрасываем его.

12.Новый ремень устанавливаем в обратном порядке, контролируя положение меток.

13.Натягиваем его, вращая натяжной ролик специальным ключом вправо-влево. Идеально натянутым считается ремень ГРМ, если его плоскость можно провернуть горизонтально максимум на 90 градусов(1,5-2 кгс) посредине между звездой ГРМ и шкивом коленвала.

14.Зажимаем натяжной ролик в таком положении.

15.Убираем отвертку от маховика, закрываем заглушку. Кожух ремня пока не ставим.

Заключение

Запустите двигатель и, не закрывая капот, послушайте его работу. Если все сделано правильно, в работе мотора не должно быть никаких посторонних шумов. При сильном натяжении ремня возможен гул от натяжного ролика. В этом случае его необходимо попустить, открутив отверткой крепление, и провернув в ту или иную сторону. По завершению работ, не забудьте установить на место кожух ремня.
